汽车低压线束设计规范
1 范围
本标准规定了汽车低压线束设计的一般步骤、方法和所参考的国家和行业标准；规定了图样所包含的内容及标准化要求；规范所选用的材料规格和型号的一般要求；规范线束分支、长度的表示方法；规定图样所需标定的尺寸、技术要求；规定图样幅面、视图；规定比例、线型和块的处理；选型的计算方法、低压插接件选型原则及要求等。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14690 技术制图比例
GB/T 14691 技术制图字体
JB/T 8139 公路车辆用低压电缆
QC/T 413 汽车电气设备基本技术条件
QC/T 414 汽车用低压电线的颜色
QC/T 417.1车用电线束插接器第一部分定义、试验方法和一般性能要求（汽车部分）QCn 29010 汽车用低压电线接头型式、尺寸和技术要求
QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求
QC/T 29106-2004 汽车低压电线束技术条件
3 术语
本标准采用下列及QC/T 417.1中的定义。
3.1 干线：电线束中两根或两根以上电线包扎在一起的部分(如图1所示)。
3.2 支线：电线束中电线的末端没有包扎的部分或单根电线(如图1所示)。
3.3 分支点：电线束中干线与干线或干线与支线中心线的交点(如图l所示)。
3.4 接点：电线与电线的连接点(如图1所示)。
3.5 端子：插接件的统称。
3.6 干区：安装在车箱内部或密闭舱体等无涉水部位的电线束不需做特殊防水防护处理的区域。
3.7 湿区：除干区以外，电线束易受水浸需做特殊防水防护处理的区域。
3.8 插头（插片）：插入插座（插簧）可以完成电气连接的插接件(如图2所示)。
3.9 插座（插簧）：接受插头（插片）形成电气连接的插接件(如图2所示)。
3.10 插接器：插头和插座安装在护套内的组合件(如图2所示)。
3.11 连接：两个配合的插接器或插头/插座(如图2所示)。
3.12 护套：插接件（插簧/插片）外壳(如图2所示)。
图1 电线束示意图
图2 连接
4 低压线束设计
4.1 电气原理的设计和计算
掌握《电气设计任务书》的技术要求和全车电气配置情况；
根据电气负载功率消耗确定熔断器容量大小、并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。用电设备的电流强度计算公式为：
?
I=P U N
其中：P—负载功率，瓦；UＮ—额定电压，伏。
一般情况下，在常温（25℃）下采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的70％。根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：
?
I N=I MAX0.7
其中：I N—熔断器额定电流，安培；I MAX—负载最大电流，安培。
（2）常见线径截面积与载流量的匹配参见表
聚氯乙烯绝缘电力电缆单根导线(铜芯)在常温（25℃）下载流量的匹配参照如表1所示。
表1 导线与载流量
4.2 线束的分类设计
线束按导线的作用分类可分为电源线、搭铁线、网络线、控制信号线、传感器采样线等。
4.2.1 电源线
电源线指为各个电气负载提供36V以下的电源正负线，如24V电源正负线、15V电源正负线、12V电源正负线等等。
——电源线的线径
根据电气负载功率消耗确定导线需流经的电流强度；
根据导线截面积与载流量的匹配关系表初步确定导线截面积，参见表1；
实际设计时，截面积应留有余量，选高一档或两档设计，如负载电流为小于5A时，
选1 mm2，实际负载为5～9A时，选1.5 mm2，依此类推，以保证由于线束老化或
较高温度下的载流能力。
对于单根导线的电源线不得使用线径小于0.75 mm2及以下导线。
在确定导线截面积时要考虑电压降和导线的发热，在下列情况下考虑线径加大：
?导线过长可适当将线径放大；
?导线经多个插接件转接后连接到用电器的情况，考虑端子电压降较大，可适当将线径放大。
?工作环境温度大于常温（25℃）时，可适当将线径放大。
——电源线的颜色
电源线正线采用红色；
电源线负线采用黑色。
4.2.2 搭铁线
——搭铁线的线径
搭铁线的线径选择参照4.2.1电源线线径选择方法。
对于单根导线的搭铁线不得使用线径小于1 mm2及以下导线。
——搭铁线的颜色
搭铁线规定采用黑色。
——搭铁线要求采用与线径匹配的线环压接。
——搭铁线要求与底盘或车身骨架良好接触，接触电阻小于0.00001欧。
——搭铁点要求打磨光滑，无绝缘层覆盖。
——发动机搭铁线要求使用铜软编织电缆，其他搭铁线优先推荐使用。
——电子控制单元的搭铁线要求单独搭铁。
4.3 线束图的绘制
4.3.1 线束图的内容
如图1电线束示意图所示：线束图的内容包含主干线、分支线、线长、接插器外形图、插件名称及型号、插件所对应部件的名称、插件孔位号、孔位号所对应的导线线号、线径、颜色、定义；其次还应包含线号编号表，插件视图方向，技术要求等。特殊要求的导线应标明线材型号。
4.3.2 电线束的尺寸
线束图中应标明主干线及分支线的线束长度，线束长度单位使用毫米（mm）。电线束尺寸技术要求符合5.3的规定。
4.3.3 电线的颜色
线束图中应标明各导线选用的颜色。颜色的选用和标注符合5.4及4.2的规定。
4.3.4 电线的标号
线束图中应标明每一根导线的线号，线号的编号严格执行企业标准Q/TEV 31307-2012《电动汽车动力系统线号编号规则》。
4.3.5 线束的标号
线束图中应标明该线束所对应的线束号，并要求线束厂在线束上标记不可擦除或脱落的线束号。建议图号、图样名称、线束号三者标注在同一区域以方便观察识别。线束图中的接插件
线束图中应标明接插件视图方向、型号、孔位布局和编号、孔位对应的电线标号。
4.3.6 线束图的技术要求
线束图中应包含技术要求，规定线束生产的注意事项、技术条件要求等等。一般技术要求参见第5章规定。如该线束有特殊规定，必须在技术要求中体现。
4.3.7 图框、图号、图样名称
低压线束图其图框、图号、图样名称应符合公司相关标准的规定。
4.3.8 字体
应符合GB/T14691-1993的规定。
4.3.9 图纸比例
应符合GB/T14690-1993的规定。
5 技术要求
5.1 汽车低压电线束应符合以下要求，并按规定程序批准的线束图样要求制造。
5.2 外观质量
5.2.1 干线及支线的电气绝缘胶带包扎要求
干线及支线的电气绝缘胶带包扎牢固、平整、重叠均匀（重叠量为胶带宽度的1/2），不允许有松散、皱折、脱落以及重叠量不一致的现象；干线及支线走向顺畅，不允许有打折、扭曲、出线零乱交错的现象；端子与电线压接形状正确（见附录A，图A.1），橡胶护套装配到位。
5.2.2 插接件表面要求
插接件表面要求光洁，电镀或化学处理层色泽均匀,不允许有变形、伤痕、断裂、锋边、锈蚀、霉斑等影响导电性能的缺陷；塑料护套（塑壳）要求尼龙66防阻燃材质，外观整洁，不允许有变形、伤痕、断裂、破损、锋边、杂料等缺陷。
5.2.3 保护套管表面要求：保护套管表面光亮、光滑，不允许有伤痕、起泡、裂纹
等缺陷。
5.2.4 橡胶护套（PVC）、热缩管表面要求
橡胶护套、热缩管表面等绝缘件不允许有变形、伤痕、断裂破损、发霉等缺陷。
5.2.5 插头（插座）和无色透明橡胶护套（PVC）牢固热合要求
使其与其他不相关的导体绝缘，热合部位平整，不允许将电线烫伤至导体裸露的程度。热合尺寸要求见图6。
图6 圆柱式插头（插座）热合尺寸
5.2.6 电线的颜色及其代号
电线的颜色和代号应符合表2的规定。
表4 电线颜色
5.2.7 电线颜色的选用
?选用电线颜色时，应优先选用单色，再选用双色。
?电器产品的地线（负线）、搭铁线（负线）应选用黑色线。
?电线颜色选用顺序应符合表3规定。线色选用和功能配合执行企业产品规定。
表5 电线颜色的选用
5.2.8 电线颜色的标注
?电线颜色的标注，采用颜色代号表示。
目前国内汽车线束厂家虽然很多，但大多数规模小、生产装备落后、质量档次不高，配套车型单一。相对较好的厂家（独资或合资）有:上海金亭、天津津住、天美、惠州住润、金山、汕头失崎等。 其配套能力约100万台套，且其中天美、住润、矢崎产品均100%出口。高档、优质线束的市场需求十分广阔。同时，因线束生产属劳动密集型企业，国外劳动力昂贵，而我国较为低廉，故在国外市场中具有较强的竞争力，市场前景看好。 一、莱尼线束系统（常州）有限公司 莱尼（LEONI）线束系统（常州）有限公司成立于2000年2月，由莱尼股份有限公司旗下的莱尼线束系统有限公司全额投资并控股。公司主要从事汽车线束的开发、生产和销售并提供相关的服务。目前公司主要为通用汽车/Opel(欧宝)以及中高档客车(如亚星奔驰中高档客车系列)提供线束系统。 该公司于2000年6月通过了由德国著名认证机构DQS对QS-9000质量体系进行的认证审核。在生产管理上，公司采用先进的"莱尼生产力模式（LPS）"管理理念和体系，结合看板（KANBAN）拉动物流管理，采用先进的FORS（ERP）系统与德国总部、顾客、全球供应商以及各兄弟公司实行商务联网操作。从订单的接收到材料采购指令的自动生成下达均通过EDI 电子传输，大大提高了公司运作效率和数据信息传递的安全准确，确保了JUST IN TIME的实现。 公司一贯重视产品质量，更注重树立员工牢固的质量意识，借助各种有效的质量控制方法和手段，运用PDCA循环全方位地严格控制过程质量，实现持续改进（CIP）的目标。从顾客反馈的报告数据显示，公司自投产至今，始终保持着交付产品OPPM的记录。2002年该公司被授予中国外商投资企业双优称号,此外该公司研制开发了汽车线束柔性线路板技术(FPCB),并被评为江苏省高新技术企业。.目前该公司又在常州高新技术开发区购置28000平方米的土地。 该公司采用莱尼全球化标准的装配生产线，应用了快速换模，从意大利Sixtau公司引进世界上先进的线束测试设备，所有的测试程序都由计算机控制，且程序易于维护和编写，灵活地满足各种线束的测试需要。所用线束专用检试台采用红外线、光、气、电等手段，全面测试线束的完整性、导通性、气密性等，只有当全部的参数正确并完全通过检测，它才会打印出产品的测试标签，保证了所有产品的零缺陷。 在压接设备方面，我司从瑞士Komax公司以及德国Schoeffer引进世界先进的全自动及半自动压接设备，压接模具全部从德国引进并由莱尼德国总部检测，同时利用切片分析仪、压接拉力测试仪，采用切片分析和计算CPK值控制压接特性。 莱尼于20世纪60年代末进入汽车工业，旗下的莱尼线束系统有限公司业务涉及汽车整车线束系统的设计、生产、销售，以及新技术新材料在线束领域的开发应用。主要顾客有戴姆勒克-克莱斯勒、通用/欧宝、奥迪/大众、宝时捷、宝马、陆虎等著名汽车公司。除了传统的汽车线束外，公司还研究开发了注塑(preformed cable harness)、柔线线路板技术（complex FPCB cabing systerms）以及专为优化线束系统所开发的trail-blazing电子解决方案，并运用于轿车车门和仪表线束中，为未来的汽车线束系统的发展指明了方向。该公司被通用汽车公司评为1999和2000年度全球最佳供应商，同时也获得大众公司、本田公司、宝石捷公司最佳供应商,2002年公司的销售额为6亿欧元。 二、上海金亭汽车线束有限公司 上海金亭汽车线束有限公司系上海东昌投资发展有限公司与古河金山电装(香港)有限公司合作之合资企业，专业开发及生产高级汽车线束。公司外销产品为日本丰田、铃木汽车等世界著名的汽车厂商的轿车线束，内销产品为上海大众、上海通用等国内著名汽车厂商的轿车线束，其中
乘用车线束布置设计规范
线束总体设计 1.1.1本篇主要介绍有关汽车线束布置的内容，对新车型线束的布置起指导作用，它概括了新开发车型的线束的固定，走向，分布及其相关附件的选用；同时，也对相关的车型的线束进行了总结，可以用作后续开发车型的参考。 包括以下几个部分： 1、线束的总体布置； 2、前舱线束的布置； 3、发动机线束的布置； 4、仪表线束的布置； 5、室内地板线束布置； 6，四门线束布置； 7、空调线束布置； 8、安全气囊线束布置 9、顶棚线束布置 10、后保线束布置 适用于公司整车线束的开发，需要不断的补充和完善，所涉及的线束布置方法需要不断的更新，以满足不同车型的开发要求。 1.1.2 线束布置的总体设计 一、概述 线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。 二、整车电器件的布置分布 启动机、、（包括其上的所有传感器和执行器）动力总成前舱的电器件或者相关件有：在整车中，发电机、蓄电池、压缩机、冷却风扇、灯具、ABS 控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。在仪表台的部位通常有：HV AC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。对于不同的车型，由于配置的不同，以上的电器件或有增减，但是对于同类型的车而言，基本的分布位置不会有太大的区别。对电器件大概位置的了解是十分必要的，对线束的布置也是至关重要。 三、整车线束的基本分类 在整车的线束中，我们可以将线束分成这样的几个部分：前舱线束总成、发动机线束总成、变速箱线束总成、仪表线束总成、地板线束总成、门线束总成（四门不同）、顶棚线束总成、后行李箱线束总成、电瓶正负极线束总成、安全气囊线束总成。但是，线束的划分和整车的结构和装配
QC/T 29106-2004（2004-02-10发布，2004-08-01实施）代替QC/T 29106-1992 前言 本标准是QC/T 29106-1992《汽车用低压电线束技术条件》的修订版本。 本标准修订过程中以德国、法国、韩国等国家同行业的企业标准为主要参考对象。 本标准自实施之日起，同时代替QC/T29106-1992。 本标准与QC/T 29106-1992相比，主要变化如下： ——增加了引用标准GB/T 13527.2、HG 2196、QB/T 2423和QC/T 238。 ——术语和定义中增加了"干区"、"湿区"、"刺破连接"，并在技术要求中增加了相应的规定。 ——增加了压接接点横断面的技术要求。 ——增加了导体标称截面积规格和与其对应的拉力值。 ——增加了密封塞压接的技术要求。 ——对电线束的使用环境温度、耐高低温性能、耐湿热性能、耐振动性能、耐盐雾性能及对应的试验方法作了修改。 ——增加了耐温度变化性能要求。 ——将耐油性能要求改为耐工业溶剂性能要求。 ——出厂检验增加了"接点防水"、"无焊料焊接接点撕裂力"、"密封塞压接"项目的检验。 ——对型式检验产品的抽样方法、编组、检验项目和检验顺序作了修改。 本标准由中国汽车工业协会提出。 本标准由全国汽车标准化技术委员会归口。 本标准由长春市灯泡电线有限公司负责起草。 本标准主要起草人：孙玉德、汤曼如、方兴亚、姜树森、张杰、钱程。 QC/T 29106-2004 汽车低压电线束技术条件 1 范围 本标准规定了汽车用低压电线束(以下简称电线束)的要求、试验方法、检验规则、标志、包装、储存和保管。 本标准适用于标称电压低于50V的各种汽车用电线束(含单根线)。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)，或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 -2003 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划
汽车低压线束设计规范 1 范围 本标准规定了汽车低压线束设计的一般步骤、方法和所参考的国家和行业标准；规定了图样所包含的内容及标准化要求；规范所选用的材料规格和型号的一般要求；规范线束分支、长度的表示方法；规定图样所需标定的尺寸、技术要求；规定图样幅面、视图；规定比例、线型和块的处理；选型的计算方法、低压插接件选型原则及要求等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T14690 技术制图比例 GB/T 14691 技术制图字体 JB/T 8139 公路车辆用低压电缆 QC/T 413 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QC/T 417.1车用电线束插接器第一部分定义、试验方法和一般性能要求（汽车部分） QCn 29010 汽车用低压电线接头型式、尺寸和技术要
求 QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求 QC/T 29106-2004 汽车低压电线束技术条件 3 术语 本标准采用下列及QC/T 417.1中的定义。 3.1 干线：电线束中两根或两根以上电线包扎在一起的部分(如图1所示)。 3.2 支线：电线束中电线的末端没有包扎的部分或单根电线(如图1所示)。 3.3 分支点：电线束中干线与干线或干线与支线中心线的交点(如图l所示)。 3.4 接点：电线与电线的连接点(如图1所示)。 3.5 端子：插接件的统称。 3.6 干区：安装在车箱内部或密闭舱体等无涉水部位的电线束不需做特殊防水防护处理的区域。 3.7 湿区：除干区以外，电线束易受水浸需做特殊防水防护处理的区域。 3.8 插头（插片）：插入插座（插簧）可以完成电气连接的插接件(如图2所示)。 3.9 插座（插簧）：接受插头（插片）形成电气连接的插接件(如图2所示)。
Q/XX XXXXXXXXX公司 Q/XX-J028-2015 汽车高低压电线束设计规范 编制:日期: 校对:日期: 审核:日期: 批准:日期: 2015-06-15发布 2015-06-15实施 XXXXXXXXX公司发布
1．设计技术 1.1 概述 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。动力系统线束设计分为动力系统低压线束和动力系统高压线束。设计线束时需要考虑其安全性、可靠性和稳定性要求。线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电 线 束 设 计 流 程 1.2低压线束设计 1.2.1 整车低压线束设计 电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。 蓄电池直接供电系统（一般称常电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的
加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。如：整车控制器电源、真空制动助力泵电源和转向泵电源等。 点火开关控制的供电系统（一般称为IG档）。这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。如：雨刮器、车灯控制电源、门窗控制电源等。 电动模式的供电系统（一般称为start档）。这部分电源是在车辆启动电动模式下，电器件能够正常启动。电源的负载比较大，电源取之于预充电模块，负载的电流消耗量不同，预充电输出地电流量也就随之成正比变化，有效地保证整车的用电量。 1.2.2 线路保护设计 A．熔断器 线路保护就是要对导线加以保护，兼顾对回路电器件的保护。目前电动汽车所用保护装置主要有熔断器。它是一种安装在中央控制盒中，保证电路安全运行的电器元件。当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏线路。若线路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护线路安全运行的作用。 熔断器按照结构上分为片式熔断器、插入式熔断器和旋紧式熔断器3种类型，这3种熔断器有不同承载电流量的规格。在线路保护采用的熔断器时，需要严格选取相应的规格。
QC/T 29106-2004 （2004-02-10发布，2004-08-01实施）代替QC/T 29106-1992 前 言 本标准是QC/T 29106-1992《汽车用低压电线束技术条件》的修订版本。 本标准修订过程中以德国、法国、韩国等国家同行业的企业标准为主要参考对象。 本标准自实施之日起，同时代替QC/T29106-1992。 本标准与QC/T 29106-1992相比，主要变化如下： ——增加了引用标准GB/T 13527.2、HG 2196、QB/T 2423和QC/T 238。 ——术语和定义中增加了"干区"、"湿区"、"刺破连接"，并在技术要求中增加了相应的规定。 ——增加了压接接点横断面的技术要求。 ——增加了导体标称截面积规格和与其对应的拉力值。 ——增加了密封塞压接的技术要求。 ——对电线束的使用环境温度、耐高低温性能、耐湿热性能、耐振动性能、耐盐雾性能及对应的试验方法作了修改。 ——增加了耐温度变化性能要求。 ——将耐油性能要求改为耐工业溶剂性能要求。 ——出厂检验增加了"接点防水"、"无焊料焊接接点撕裂力"、"密封塞压接"项目的检验。 ——对型式检验产品的抽样方法、编组、检验项目和检验顺序作了修改。 本标准由中国汽车工业协会提出。 本标准由全国汽车标准化技术委员会归口。 本标准由长春市灯泡电线有限公司负责起草。 本标准主要起草人：孙玉德、汤曼如、方兴亚、姜树森、张杰、钱程。
QC/T 29106-2004 汽车低压电线束技术条件 1 范围 本标准规定了汽车用低压电线束(以下简称电线束)的要求、试验方法、检验规则、标志、包装、储存和保管。 本标准适用于标称电压低于50V的各种汽车用电线束(含单根线)。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)，或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB 11121 汽油机油 GB 17930 车用无铅汽油 GB/T 13527.2 软聚氯乙烯管(电线绝缘用) HG/T 2196 机动车辆用橡胶材料 JB/T 6313.1 电工铜编织线 一般规定 JB/T 6313.2 电工铜编织线 斜纹编织线 JB/T 6313.3 电工铜编织线 直纹编织线 JB/T 8139 公路车辆用低压电缆(电线) JJG 4 钢卷尺 QB/T 2423 聚氯乙烯(PVC)电气绝缘压敏胶粘带 QC/T 238 汽车零部件的储存和保管 QC/T 413-2002 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QC/T 417.1 车用电线束插接器 第1部分：定义、试验方法和一般性能要求(汽车部分) QC/T 417.3 车用电线束插接器 第3部分：单线片式插接件的尺寸和特殊要求 QC/T 417.4 车用电线束插接器 第4部分：多线片式插接件的尺寸和特殊要求 QC/T 417.5 车用电线束插接器 第5部分：用于单线和多线插接器的圆柱式插接件的尺寸和特殊要求 QCn 29010 汽车用低压电线接头 型式、尺寸和技术要求 QCn 29013 汽车用蓄电池电线接头 型式、尺寸和技术要求
湖州南浔遨优电池有限公 高压线束技术规范 编制：审核：批准： 受控状态：
目录 1范围 (2) 2目的 (3) 3规范性引用规范 (3) 4术语与定义 (3) 4.1 额定电压 (3) 4.2 端子 (3) 4.3 连接 (3) 4.4 带胶热缩管 (3) 4.5屏蔽 (3) 4.6非屏蔽 (4) 5高压线缆 (4) 5.1电缆特性、结构和运行特点 (4) 5.2参数要求 (4) 5.2.1规格要求 (4) 5.3载流量理论的计算 (5) 5.3.1直流下电缆导体的温升和载流量 (5) 5.4线束标签设计 (7) 5.5技术要求 (7) 6高压线束命名规则 (8) 6.1零件方式命名要求 (8) 6.1.1高压线束名称命名规则： (8) 6.2.2 高压线束图纸号编码规则： (8) 7高压电缆具体选型 (9) 7.1直流下电缆导体的温升和载流量 (9) 7.2 高压线缆线经对应载流量 (11) 8高压线束制作要求 (11) 8.1高压线束示意图 (11) 8.2高压线束制作技术要求 (12) 8.1.1.技术要求: (12) 8.1.2.工艺要求 (12) 8.1.3.出厂发货要求 (13) 附录：A (13) 附录：B (13) 附录：C (14) 附录：D (14) 附录：E (14) 附录：F (15) 附录：G (15) 1范围 本规则作为湖州南浔遨优电池有限公司PACK研发动力电池系统高压线束技术规范， 为PACK研发部门设计标准文件。
2目的 动力电池系统电压最高可达700V以上，动力线是动力电池系统相连接的桥梁，为提高产品的安全性能和工作效率，制订本规范对电池系统中的高压线束设计进行指导。 3规范性引用规范 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 QC∕T 1037-2016 道路车辆用高压电缆 JBT8139-1999公路车辆用低压电缆(电线) GB-T 2951.11-2008 电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚度和外形尺寸测量——机械性能试验 GB-T3048.11-2007电线电缆电性能试验方法-第11部分：介质损耗角正切试验 GBT 2900.10-2013 电工术语电缆 GBT 11021-2014 电气绝缘耐热性和表示方式 GB 3956—2008 电缆的导体 ISO 6722-2011道路车辆—60V 和 600V 单芯电缆—第一部分：铜导体电缆的尺寸规格，测试方法和要求 GB/T 3956-2008/IEC 60228：2004 电缆的导体 GB/T 125285 交流额定电压3Kv及以下轨道交通车辆用电缆 4术语与定义 4.1 额定电压 电缆的额定电压是指电缆设计和电气性能试验用的基准电压。 4.2 端子 插接件和接头的统称。 4.3 连接 两个配合的插接器或插头/插座。 4.4 带胶热缩管 包覆波纹管和端子 4.5屏蔽 导电材料用于减少变化的电磁场穿透和/或辐射进入指定区域。
Q/X X XXXXXXXXX公司 Q/XX-J028-2015 汽车高低压电线束设计规范 编制:日期: 校对:日期: 审核:日期: 批准:日期: 2015-06-15发布 2015-06-15实施 XXXXXXXXX公司发布
1．设计技术 1.1 概述 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。动力系统线束设计分为动力系统低压线束和动力系统高压线束。设计线束时需要考虑其安全性、可靠性和稳定性要求。线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电 线 束 设 计 流 程 1.2低压线束设计 1.2.1 整车低压线束设计 电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。 蓄电池直接供电系统（一般称常电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的
加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。如：整车控制器电源、真空制动助力泵电源和转向泵电源等。 点火开关控制的供电系统（一般称为IG档）。这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。如：雨刮器、车灯控制电源、门窗控制电源等。 电动模式的供电系统（一般称为start档）。这部分电源是在车辆启动电动模式下，电器件能够正常启动。电源的负载比较大，电源取之于预充电模块，负载的电流消耗量不同，预充电输出地电流量也就随之成正比变化，有效地保证整车的用电量。 1.2.2 线路保护设计 A．熔断器 线路保护就是要对导线加以保护，兼顾对回路电器件的保护。目前电动汽车所用保护装置主要有熔断器。它是一种安装在中央控制盒中，保证电路安全运行的电器元件。当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏线路。若线路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护线路安全运行的作用。 熔断器按照结构上分为片式熔断器、插入式熔断器和旋紧式熔断器3种类型，这3种熔断器有不同承载电流量的规格。在线路保护采用的熔断器时，需要严格选取相应的规格。
各国汽车线束产品标准比较 各国汽车线束产品标准比较 1. 德国汽车线束产品标准 DIN 72551 德国国家标准 FLY、FLRY、FLYW VW 60306 大众公司标准 FLRY FLR6Y FLR7Y FLR13Y FLR31Y 2. 日本汽车线束产品标准 JIS C3406 汽车用薄壁绝缘低压电缆 AV型 日本汽车工程学会标准 JASO D611 汽车用薄壁绝缘低压电缆 AVS AVSS CAVS JASO D608 汽车用耐热低压电缆 AVX、AEX 3. 韩国汽车线束产品标准 KSC 3311 汽车用低压电线 AV型 韩国现代企业标准 ES 91110-00 汽车用超薄壁聚氯乙烯绝缘低压电线 AVSS型 4. 意大利汽车线束产品标准 FIAT 91107/13 T2-105 型电线 FIAT 91107/15 T3-125 型电线 T2-105 PVC 绝缘低压电线 T3-125 PP 绝缘低压电线 5.美国标准线束电线 美国汽车工程师学会标准 SAE 1127 电池电缆 SAE 1128 低压初级电缆 GXL TWP TXL GPT HDT STS HTS SXL TWE GTE HTE SAE 1678 低压薄壁初级电缆 MS-8288 电缆-初级-薄壁交联聚乙烯绝缘 MS-7889 薄热塑（PVC）绝缘初级线缆 MS-5919 薄壁交联聚乙烯绝缘初级电缆 6.ISO 6722 国际标准化组织标准 7． 国家线束标准 JB 8734 国家机械部标准RVVPRVV GB/T 2951电缆绝缘和护套材料通用试验方法 JB/T8139QVR、QVR-105、QVVR OC/T730-2005道路车辆用薄壁绝缘低压电线 除了他们测试不一样外，最大不一样，就是同一规格的线束，结构不一样，横截面不一样，材料的使用分级不一样，线束的绝缘厚度要不一样，标准线束所用材料着重点不一样，比如美国主要是用交联PE料，而德国的选择比较广。
汽车高低压电线束设计规范 Q/XX XXXXXXXXX公司 Q/XX-J028-20XX 编制: 日期: 校对: 日期: 审核: 日期: 批准: 日期: 20XX-06-15发布 20XX-06-15实施 XXXXXXXXX公司发布 1．设计技术概述 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。动力系统线束设计分为动力系统低压线束和动力系统高压线束。设计线束时需要考虑其安全性、可靠性和稳定性要求。线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制。使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
1 电线束设计流程1确认区域功能一、调查资料3制作电气件功能列表2制作选装列表1确定所用电气件2回路分配二、电源分配3确定用电设备容量4选择保险丝容量5选择保险丝类型6回路保护的确认1回路列表2导线编号标准三、分解原理图3插接件列表4设定标准术语5设定导线线径6设定导线颜色1搭铁回路功能分配2选择搭铁方式四、搭铁分配3设定搭铁路线4指定搭铁点5搭铁点的保护1确认区域功能五、系统原理图3制作电气件功能列表1线束分段2制作选装列表2确定线束固定方法六、线束总布置3确定线束的可操作性4开发新零件5零件列表1直线长度延展七、绘制线束图2接插件功能标注3技术要求定义1分段线束图布置2主接插件功能标注3技术要求定义八、绘制装置图低压线束设计整车低压线束设计 电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。整车电气系统基本上3个部分组成。 蓄电池直接供电系统。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的 2 加以控制，确保在无法启动电动模式情况下，汽车也能
汽车线束设计原则 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。如何提高汽车线束的综合性能成为关注的焦点，汽车线束制造厂家不再单纯地搞线束后期设计和制造，增加与汽车主机厂联合进行前期开发已成为必然的趋势。汽车电线束的设计电线束在整车中的作用是将电气系统的电源信号或数据信号进行传递或交换，实现电气系统的功能及要求。电线束的设计流程和制造流程 (1)由电气布置工程师提供整车电气系统的功能，电气负荷及相关的特殊要求。电器件的状态、安装位置、线束与电器件对接的形式。 (2)根据电气功能及要求，绘制整车电气原理图及线路图。(3)根据电气原理圈对每个电气子系统及回路进行能源分配，其中包括电源的搭铁线，以及接地点的分配。 (4)根据各子系统电气件的分布情况，确定线束的布线形式，每根线束连接的电器件及在汽车上的走向;确定线束的外保护形式及过孔的保护;根据电气负荷确定熔断器或断路器;再根据熔断器或断路器的量确定导线的线径;根据电器件的功能，依据相关标准确定导线的线色;根据电器件本身的接插件确定线束上与其对接的端子和护套的型号。 (5)绘制二维线束图和三维线束布置图。(6)根据经核准的三维线束布置图，校核二维线束图，二维线束图准确无误方可发图，经认可后试制、生产。二维线束图设计要点配电盒配电盒(保险和继电器)是整车电气的核心，起到分配负荷、集中供电、节省空间、简化线束、降低成本和方便检修的作用。一般根据需要可设计成2~3个。一些新开发车型的配电盒已兼有电子控制的功能;并且无触点、无保险丝的中央控制盒也将越来越有市场。导线的选取 (1)导线颜色的选用依据《汽车用低压电线的颜色》执行。 (2)发动机周围环
JASO D609-90 日本汽车标准 低压汽车线的载流量 1.范围： 此标准研究低压汽车线（自此之后通称汽车线）载流量，载流量的缩减系数和线束的过载电流。 2.目的： 通过查阅本标准为汽车中的电子线路挑选合适的电线以达到设计水平。 3.内容： 主要内容着重于以下几个方面内容： （1）汽车线的载流量。 本标准研究载流量的额定值。过载电流的极限值及由于汽车线成束引起载流量的下降平均值。 （2）额定电流。 从工作寿命的角度看，在设计汽车线回路时不用虑及因工作温度升高而引起绝缘失效的一种实际工作电流的限定值（称之为额定电流），额定电流与汽车线的绝 缘材料，环境温度、将来的工作寿命等息息相关。 （3）极限过载电流。 由于意外等因素而引起的短时超出额定电流值一定数量的额外电流（称之为极限过载电流），本标准研究此过载电流与持续时间之间的关系。 （4）缩减系数。 此处研究汽车线成束后电流的缩减率。 4.汽车线分类：
汽车线分类见表1。 表1 电线分类 型号 应用标准 2烯基绝缘低压汽车电线 A V JISC3406 （低压汽车电线） 薄壁型绝缘低压汽车电线A VS JASOD611 （薄型低压汽车电线）交联2稀基绝缘耐热低压汽车线 A VX 交联聚2烯绝缘耐热低压汽车线AEX JASOD608 （耐热低压汽车电线） 5.额定电流和前提条件。 5.1前提条件： 本标准提出的额定电流是以下列条件为前提的，在一些不同的前提条件下给定的额定电流将按下列条件重新审定： （1）累积的通电时间 通电时间设计上一般遵循的工作时间（汽车线通电时间）为10，000小时（注1）。（1）导体的允许工作温度： 在工作期间导体温升的最高值不得超过表2中规定值。 由于导体温度升高引起电线绝缘层失效的判断可通过伸长率为100%这一前提来确定。（注2） 备注： 注1：此处假定一辆车每天运行3小时，连续10年的情况。 注2：此处按照JISC3005中18条执行（橡皮或塑料绝缘电线、电缆的试验方法）
汽车高低压电线束设计规范汇总
Q/XX XXXXXXXXX公司 Q/XX-J028- 汽车高低压电线束设计规范 编制:日期: 校对:日期: 审核:日期: 批准:日期: -06-15发布-06-15实施 XXXXXXXXX公司发布 1．设计技术
1.1 概述 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。动力系统线束设计分为动力系统低压线束和动力系统高压线束。设计线束时需要考虑其安全性、可靠性和稳定性要求。线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电 线 束 设 计 流 程 1.2低压线束设计 1.2.1 整车低压线束设计 电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。如：整车控制器电源、真空制动助力泵电源和转向泵电源等。 点火开关控制的供电系统（一般称为IG档）。这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。如：雨刮器、车灯控制电源、门窗控制电源等。 电动模式的供电系统（一般称为start档）。这部分电源是在车辆启动电动模式下，电器件能够正常启动。电源的负载比较大，电源取之于预充电模块，负载的电流消耗量不同，预充电输出地电流量也就随之成正比变化，有效地保证整车的用电量。 1.2.2 线路保护设计 A．熔断器 线路保护就是要对导线加以保护，兼顾对回路电器件的保护。当前电动汽车所用保护装置主要有熔断器。它是一种安装在中央控制盒中，保证电路安全运行的电器元件。当电路发生故障或异常时，伴随着电流不断升高，而且升高的电流有可能损坏线路。若线路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护线路安全运行的作用。

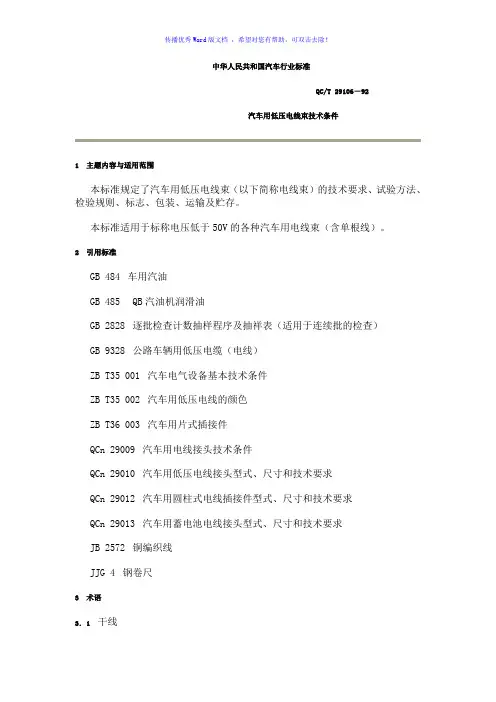

中华人民共和国汽车行业标准 QC/T 29106－92 汽车用低压电线束技术条件 1 主题内容与适用范围 本标准规定了汽车用低压电线束（以下简称电线束）的技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于标称电压低于50V的各种汽车用电线束（含单根线）。 2 引用标准 GB 484车用汽油 GB 485 QB汽油机润滑油 GB 2828逐批检查计数抽样程序及抽祥表（适用于连续批的检查） GB 9328公路车辆用低压电缆（电线） ZB T35 001汽车电气设备基本技术条件 ZB T35 002汽车用低压电线的颜色 ZB T36 003汽车用片式插接件 QCn 29009汽车用电线接头技术条件 QCn 29010汽车用低压电线接头型式、尺寸和技术要求 QCn 29012汽车用圆柱式电线插接件型式、尺寸和技术要求 QCn 29013汽车用蓄电池电线接头型式、尺寸和技术要求 JB 2572铜编织线 JJG 4钢卷尺 3 术语 3．1 干线
