二极管限幅

2.3 二极管限幅电路

所谓限幅电路是限制信号输出幅度的电路，它能按限定的范围削平信号电压的波形幅度，是用来限制信号电压范围的电路，又称限幅器、削波器等。限幅电路应用非常广泛，常用于整形、波形变换、过压保护等电路。

限幅电路按功能分为上限幅电路、下限幅电路和双向限幅电路三种。上限幅电路在输入电压高于某一上限电平时产生限幅作用；下限幅电路在输入电压低于某一下限电平时产生限幅作用；双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。

1、二极管下限幅电路

在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。图中，若二极管具有理想的开关特性，那么，当i u 低于E 时，D 不导通，o u ＝E ；当u ｉ高于E 以后，D 导通，o u ＝i u 。该限幅器的限幅特性如图所示，当输入振幅大于E 的正弦波时，输出电压波形见。可见，该电路将输出信号的下限电平限定在某一固定值E 上，所以称这种限幅器为下限幅器。如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。

2、二极管上限幅电路

在下图所示二极管上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。

2.4 稳压二极管电路

1、稳压二极管的基本特性

稳压二极管是一种用特殊工艺制造的面接触型半导体二极管，这种管子的掺杂度高，击穿电压值低，正向特性和普通二极管一样。当反向电压加到某一定值时，反向电流剧增，产生反向击穿，反向击穿特性很陡峭。击穿时通过管子的电流在很大范围内变化，而管子两端的电压却如图（b）所示几乎不变，稳压二极管就是利用这一特性来实现稳压的。

可见，稳压管就是工作在反向击穿状态下的硅二极管，因此，在使用时，稳压管必须反向偏置；另外，稳压管可以串联使用，一般不能并联使用，因为并联有时会因电流分配不匀而引起管

子过载损坏。稳压管的符号如图（a）所示。

2、 二极管稳压电路

稳压管稳压电路如图（a ）所示，由稳压管D 和限流电阻R 组成，稳压管在电路中应为反向偏置，它与负载电阻R L 并联后，再与限流电阻串联，属于并联型稳压电路。

同理，如果交流电源电压降低使o U 减小时，电压i U 也减小，因此稳压管的电流z I 显著减小，结果使通过限流电阻R 的电流R I 减小，R I 的减小使R 上的压降减小，结果使负载电压L U 数值有所增加，从而使输出电压基本不变。

（2）电源电压不变：假设电网电压保持不变，负载电阻L R 减小，L I 增大时， 由于电流在R

上的压降升高，输出电压o U 将下降。由于稳压管并联在输出端，由伏安特性可看出，当稳压管两端的电压有所下降时，电流L I 将急剧减小，而R Z L I I I =+，所以R I 基本维持不变，R 上的电压

也就维持不变，从而得到输出基本维持不变。上述稳压过程表示如下：

R L ↓→I L ↑→I R ↑→U O

U O

当负载电阻增大时，稳压过程相反。

3、稳压管稳压电路限流电阻和稳压管的选择

（1）稳压电路中的稳定电压应按负载电压选取，即Z o U U =；如果一个管子的稳压值不够，可以用两个或多个稳压管串联； 稳压管的最大稳定电流max Z I 大致上应该比最大负载电流max L I 大两倍以上，即max Z I ≥2max L I 。

（2）限流电阻R 的大小应该满足两个条件（两种极端情况）；首先，当直流输入电压最低（Im in U ）而负载电流最大时，流过稳压管的电流应该大于稳压管的稳定电流Z I ，即

由上式得出

注意硅稳压管稳压电路限流电阻和稳压管的选择，同时，当直流输入电压最高（Im ax U ）而负载电流最小时，流过稳压管的电流不应该超过稳压管的最大稳定电流max Z I ，即

max

min 0

max 1Z L I I R U U ≤??

即 0

Imax Z max L min

U U R I I ?≥

+

或

Z

L in I I R

U U ≥??max 0

Im max

Im min max 0Im L Z in

L Z ax I I U U R I I U U +?≤≤+?max

0Im L Z in I I U U R +?≤

限幅器原理

限幅器原理 理想限幅器是一个无记忆的非线性电路。理想限幅器应具有放大和限幅的双重功能，且要求其放大量为无穷大、限幅是瞬时的。通常限幅器是由非线性限幅器件和一个带通滤波器组成，调频波通过它时，首先由非线性器件将其超过限幅电平E的那部分幅度切去，然后经带通滤波器滤出其基波分量，以使输出电压的频率仍和输入的频率一致。实际设计中，我们采用在一个近似中频带宽的限幅器中加入适量的正反馈，就能够明显地改善它的削弱比，起到几级无正反馈但其它结构相同的限幅器的作用. 二极管限幅： 下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。图中，若二极管具有理想的开关特性，那么，当ui低于E时，D不导通，uO＝E；当ui高于E以后，D导通，uO＝ui。该限幅器的限幅特性如图2所示，当输入振幅大于E的正弦波时，输出电压波形见图3。可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。 如将二极管和负载并联，则组成并联限幅器，见图4。图中，当ui高于E时，D导通，uO ＝E；当ui低于E时，D截止，uO＝ui。它的限幅特性如图5所示。显然，这是一个上限幅器。 将上、下限幅器组合在一起，就组成了如图6所示的双向限幅电路，它的限幅特性如图7所示。当输入一个振幅较大的正弦信号时，输出波形见图8。

限幅二极管： 用来做限幅用的二极管称为限幅二极管。所谓限幅，就是将信号的幅值限制在所需要的范围之内。由于通常所需要限幅的电路多为高频脉冲电路、高频载波电路、中高频信号放大电路、高频调制电路等，故要求限幅二极管具有较陡直的U-I特性，使之具有良好的开关性能。从这一点出发，限幅二极管一般均由结型开关二极管2CK*担当；在一些特殊要求的电路中，点接触的检波二极管2AG*或开关二极管2AK*也可以作为限幅二极管完成限幅任务；还有一些需要较大幅值限幅或既需要限幅又需要温度自动补偿的特定电路，稳压二极管作为限幅二极管将会成为唯一正确的选择。 限幅二极管的特点： 1、多用于中、高频与音频电路； 2、导通速度快，恢复时间短； 3、正偏置下二极管压降稳定； 4、可串、并联实现各向、各值限幅； 5、可在限幅的同时实现温度补偿。 大多数二极管能作为限幅使用。也有象保护仪表用和高频齐纳管那样的专用限幅二极管。为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。也有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。限幅电路的作用是把输出信号幅度限定在一定的范围内，亦即当输入电压超过或低于某一参考值后，输出电压将被限制在某一电平（称作限幅电平），且再不随输入电压变化。

限幅与钳位电路分析

欢迎光临实用电子技术网愿你在这里有所收获！ 实用电子技术网 返回电子知识 限幅与箝位电路 一、限幅电路 图一是二极管限幅电路，电路（a）是并联单向限同上电路，电路（b）是串联单向限幅电路；电路（C)是双向限幅电路，三种电路的工作原理相同，现以电路（C）说明：分析电路原理时认为二极管的正向电阻Rf为零反向电阻Rr为无限大，当Ui>E1时，D1导通，则Uo=E1；反之，当Ui

图三、任意电平箝位电路 箝位电路可以把信号箝位于某一固定电平上，如图三（a）电路，当输入Ui=0期间，D截止，Uo=-Eo；而当输入Ui突变到Um瞬间，电容C相当短路，输出Uo由-Eo突变至Um，这时D截止，C经R及Eo充电，但充电速度很慢，使Uo随C充电稍有下降；当Ui从Um下降为零瞬间，Uo也负跳幅值Um，此时D导通，C放电很快，因此输出信号起始电平箝位于-Eoo同理，电路（b）的输出信号箝位于Eoo值得注意的是，箝位电路不仅使输出信号的起始电平箝位于某一电平，而且能使输出信号的顶部电平箝位于某一数值，电路元件估算公式如下： -------------------------------------------------式一 式中：Rf、Rr为二极管正向、反向电阻。箝位电路的电容量为： C= ---------------------------------------------------------------式二 式中：C′≤T ρ/3Rs+Rf C″≥100（Tr/R) 其中Tp为输入脉冲信号持续期，Tr为间歇期，Rs为输入信号源内阻。要选用正、反电阻相差大的二极管，如要求变化速度快及反向 恢复时间短，则选硅二极管如2CK型为宜，若要求箝位靠近零电平，则选锗二极管2AK型为合适。

分析稳压二极管的工作原理及其限流电阻的公式推导

分析稳压二极管的工作原理及其限流电阻的公式推导 一、二极管主要参数 在实际应用中选择适当的二极管对电路的设计很重要，不同用途的二极管有不同的结构，有不同的参数要求：不同用途的二极管对二极管参数的要求也不同。二极管的主要参数如下： 1、最大整流电流；二极管的最大整流电流是指在规定测试温度下，二极管允许通过的最大平均大流。二极管在正常工作时，平均工作电流不应超过此值，二则会损坏二极管。 2、最大反向峰值电压：最大反向峰值电压是指在二极管工作时允许承受的最大反向电压 3、最大正向浪涌电流：最大正想浪涌电流时二极管允许流过的过量的正向电流，表示二极管承受非正常工作电流（浪涌电流不是经常出现，只是偶然出现）的能力。一般测试时，规定一个50Hz的浪涌电流。 4、反向电流：指二极管在未击穿是的反向电流（后续会介绍），一般规定在是温度25°C时进行测试。 5、反向恢复时间：当二极管两端电压从正向电压变为反向电压时，理想情况是电流能瞬时截止，但是实际要延迟一段时间，这段时间久成为反向恢复时间。 不同用途的二极管对各种参数的要求不同，表（1-1）和表（1-2）列出了二极管的参数，以供参考 二、极管的种类 二极管的种类有很多，出了普通的二极管和整流二极管外，还有利用特殊工艺制造的具有各种不同用途的二级管，如稳压管（齐纳二极管）、光敏二极管，发光二极管等。 下面，主要介绍的是在电路中最常见的二极管的一种——稳压二极管 三、稳压二极管及其工作原理 我们都知道，二极管加反响偏置电压时，如果反向电压达到UBR,则二极管会产生击穿。击穿时反向电流迅速增加，但是此时二极管两端的电压变化很小。稳压就是根据PN结的这一特性，经特殊工艺制造的。稳压管又称齐纳二极管。使用稳压管可以提供一个较为固定的稳定电压。

二极管限幅

2.3 二极管限幅电路 所谓限幅电路是限制信号输出幅度的电路，它能按限定的范围削平信号电压的波形幅度，是用来限制信号电压范围的电路，又称限幅器、削波器等。限幅电路应用非常广泛，常用于整形、波形变换、过压保护等电路。 限幅电路按功能分为上限幅电路、下限幅电路和双向限幅电路三种。上限幅电路在输入电压高于某一上限电平时产生限幅作用；下限幅电路在输入电压低于某一下限电平时产生限幅作用；双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。 1、二极管下限幅电路 在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。图中，若二极管具有理想的开关特性，那么，当i u 低于E 时，D 不导通，o u ＝E ；当u ｉ高于E 以后，D 导通，o u ＝i u 。该限幅器的限幅特性如图所示，当输入振幅大于E 的正弦波时，输出电压波形见。可见，该电路将输出信号的下限电平限定在某一固定值E 上，所以称这种限幅器为下限幅器。如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。

2、二极管上限幅电路 在下图所示二极管上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。 2.4 稳压二极管电路 1、稳压二极管的基本特性 稳压二极管是一种用特殊工艺制造的面接触型半导体二极管，这种管子的掺杂度高，击穿电压值低，正向特性和普通二极管一样。当反向电压加到某一定值时，反向电流剧增，产生反向击穿，反向击穿特性很陡峭。击穿时通过管子的电流在很大范围内变化，而管子两端的电压却如图（b）所示几乎不变，稳压二极管就是利用这一特性来实现稳压的。 可见，稳压管就是工作在反向击穿状态下的硅二极管，因此，在使用时，稳压管必须反向偏置；另外，稳压管可以串联使用，一般不能并联使用，因为并联有时会因电流分配不匀而引起管

(仅供参考)二极管限幅电路

2.3二极管限幅电路 所谓限幅电路是限制信号输出幅度的电路，它能按限定的范围削平信号电压的波形幅度，是用来限制信号电压范围的电路，又称限幅器、削波器等。限幅电路应用非常广泛，常用于整形、波形变换、过压保护等电路。 限幅电路按功能分为上限幅电路、下限幅电路和双向限幅电路三种。上限幅电路在输入电压高于某一上限电平时产生限幅作用；下限幅电路在输入电压低于某一下限电平时产生限幅作用；双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。 1、二极管下限幅电路 在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。图中，若二极管具有理想的开关特性，那么，当i u 低于E 时，D 不导通，o u ＝E ；当u ｉ高于E 以后，D 导通，o u ＝i u 。该限幅器的限幅特性如图所示，当输入振幅大于E 的正弦波时，输出电压波形见。可见，该电路将输出信号的下限电平限定在某一固定值E 上，所以称这种限幅器为下限幅器。如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。 D u u i u O 幅限特性

2、二极管上限幅电路 在下图所示二极管上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。 u u 3、二极管双向限幅电路 将上、下限幅器组合在一起，就组成了如图所示的双向限幅电路。 u E u 2.4稳压二极管电路 1、稳压二极管的基本特性 稳压二极管是一种用特殊工艺制造的面接触型半导体二极管，这种管子的掺杂度高，击穿电压值低，正向特性和普通二极管一样。当反向电压加到某一定值时，反向电流剧增，产生反向击穿，反向击穿特性很陡峭。击穿时通过管子的电流在很大范围内变化，而管子两端的电压却如图（b ）所示几乎不变，稳压二极管就是利用这一特性来实现稳压的。 可见，稳压管就是工作在反向击穿状态下的硅二极管，因此，在使用时，稳压管必须反向偏置；另外，稳压管可以串联使用，一般不能并联使用，因为并联有时会因电流分配不匀而引起管

二极管基本电路及其分析方法

§1-4 二极管基本电路及其分析方法 1.4.1 二极管的等效模型 1、二极管的直流模型 1）理想开关模型 2）恒压降模型 3）折线模型 2、二极管的交流小信号模型 当在二极管的工作点上叠加有低频交流小信号电压ud时，只要工作点选择合适，且ud足够小，可以将Q点附近的特性曲线看成是线性的（线性化），则交流电压与电流之间的关系可以用一个电阻rd来表示。 rd——即为工作点处的交流电阻，rd=UT/ID。 注意：小信号模型只能表示交流电压与电流之间的关系，不能反映总的电压与电流的关系。 1.4.2 二极管的应用电路 二极管在低频电路和脉冲电路中常用于整流、限幅、钳位、稳压等波形变换和处理电路，在高频电路中常用于检波、调幅、混频等频率变换电路. 1、整流电路

2、二极管限幅电路 二极管的导通压降为UD=0.7V， （1）|ui|< UD时， D1、D2 都截止，视为开路，输出为uo=ui。 （2）ui> UD时，D1截止，D2导通，输出为uo = 0.7V 。 （3）ui<-UD时，D2截止，D1导通，输出为uo = -0.7V 。 输出电压被限幅在±0.7V之间，是一个双向限幅电路。由于二极管在限幅时并非理想的恒压源，在限幅期间电压仍会有变化，所以二极管限幅为“软限幅”。限幅电路常用作波形变换和保护电路。 3、二极管钳位电路 钳位：把交流信号的顶部或底部固定在某个电位值上。 二极管钳位电路是改变信号直流成分的电路。

（1）ui负半周，二极管导通，uo=uD =0V，导通电阻RD很小， C被充电到ui的峰值。 （2）ui正半周，二极管反偏截止，C无法放电，输出电压为uo=ui+uC=5V。（3）下一个负半周，二极管上的电压为0，二极管截止，输出电压为uO=0V。此后，二极管保持截止状态，电容无法放电，相当于恒压源，输出电压为：uo=ui +2.5V，uo的底部被钳位于0V。

限幅电路

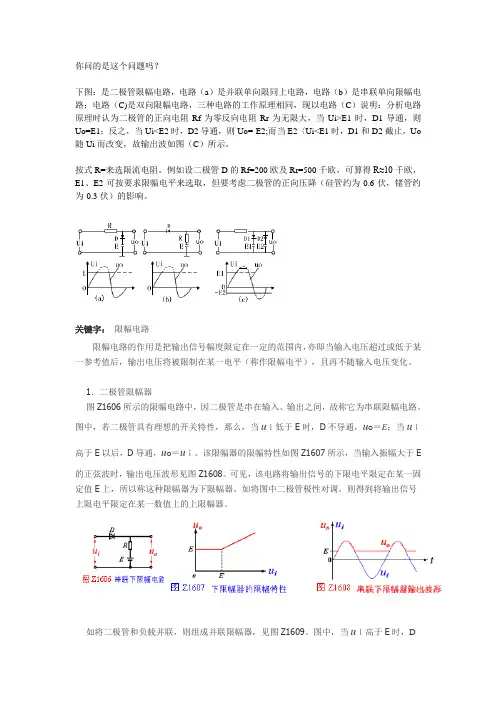

你问的是这个问题吗？ 下图：是二极管限幅电路，电路（a）是并联单向限同上电路，电路（b）是串联单向限幅电路；电路（C)是双向限幅电路，三种电路的工作原理相同，现以电路（C）说明：分析电路原理时认为二极管的正向电阻Rf为零反向电阻Rr为无限大，当Ui>E1时，D1导通，则Uo=E1；反之，当Ui
