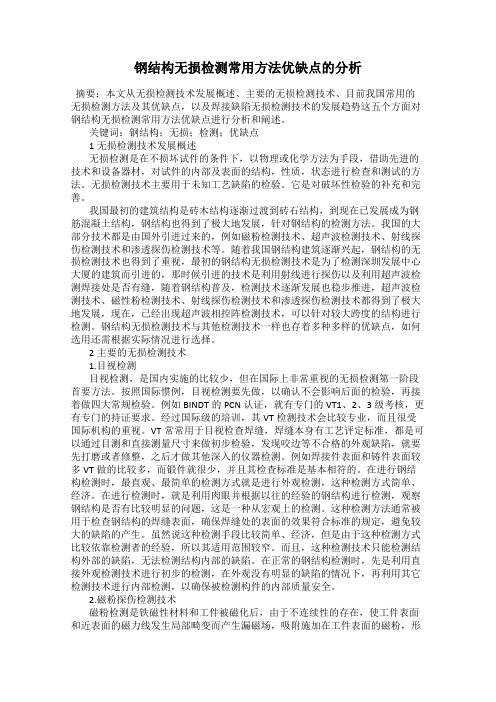

钢结构无损检测常用方法优缺点的分析
【摘要】本文从无损检测技术发展概述、主要的无损检测技术、目前我国常用的无损检测方法及其优缺点，以及焊接缺陷无损检测技术的发展趋势这五个方面对钢结构无损检测常用方法优缺点进行分析和阐述。
【关键词】钢结构；无损；检测；优缺点
一、前言
随着全球科技的不断发展，钢铁冶炼工艺的不断提高，以及建筑施工技术的不断提升，同时由于钢结构建筑具有独特的特点，使得钢结构的建筑物得到广泛的使用。在进行钢结构建筑的施工时，需要将各个钢结构组件进行焊接，如果焊接质量不过关将会直接影响到整体建筑的质量，为了检测焊接的质量，但是又不能将结构破坏，所以促进了钢结构无损检测技术的发展。为了更好地进行检测，我们需要对检测技术进行分析，以便按需求进行选择。
无损检测技术发展概述
无损检测是在不损坏试件的条件下，以物理或化学方法为手段，借助先进的技术和设备器材，对试件的内部及表面的结构，性质，状态进行检查和测试的方法。无损检测技术主要用于未知工艺缺陷的检验。它是对破坏性检验的补充和完善。
我国最初的建筑结构是砖木结构逐渐过渡到砖石结构，到现在已发展成为钢筋混凝土结构，钢结构也得到了极大地发展，针对钢结构的检测方法。我国的大部分技术都是由国外引进过来的，例如磁粉检测技术、超声波检测技术、射线探伤检测技术和渗透探伤检测技术等。随着我国钢结构建筑逐渐兴起，钢结构的无损检测技术也得到了重视，最初的钢结构无损检测技术是为了检测深圳发展中心大厦的建筑而引进的，那时候引进的技术是利用射线进行探伤以及利用超声波检测焊接处是否有缝，随着钢结构普及，检测技术逐渐发展也稳步推进，超声波检测技术、磁性粉检测技术、射线探伤检测技术和渗透探伤检测技术都得到了极大地发展，现在，已经出现超声波相控阵检测技术，可以针对较大跨度的结构进行检测。钢结构无损检测技术与其他检测技术一样也存着多种多样的优缺点，如何选用还需根据实际情况进行选择。
三、主要的无损检测技术
1.目视检测
目视检测，是国内实施的比较少，但在国际上非常重视的无损检测第一阶段首要方法。按照国际惯例，目视检测要先做，以确认不会影响后面的检验，再接
