电工电子基础课程标准
课程编码：
课程类别：
适应专业：应用电子专业
开设时间：
学时数：51
一、课程概述
（一）课程性质
《电工电子基础》是应用电子专业的专业基础课，它在先导课和后续课之间起承上启下的作用。是应用电子学生学习其它专业课程的电学基础。
（二）课程基本理念
本课程的建设采取以知识内容的组合为基础的模块化课程建设方式。模块化结构相对独立又相互关联，可拆拼组合适应不同专业的需要。本课程设置电路分析基础、电工技术基础、电子技术基础三个内容模块。这三个模块不仅符应用电子专业的需要，也是可以增设其它模块以满足其它专业的需要。让学生系统掌握电工电子基础，为后续专业课程的学习打下坚实的基础。
（三）课程设计思路
本专业毕业生主要面向电子设备生产企业和经营单位，从事一般电子设备的装配、调试、检测和维修工作，以及电子产品、元器件的采购和销售工作。也可以从事一些电工相关的行业。分析岗位群对电工电子基础课程相关内容的要求确立课程的内容知识点。
本课程设计主要分模块以多媒体教学与实验教学相结合的教学方法。根据各模块内容的特点施教，启发式教学贯穿始终。本课程理论性较强，要求教师在教学过程中要充分重视课堂教学，重点放在引导学生如何面对一个电系统的整体角
度下手分析问题并解决，引导学生能够解决应用上可能出现的问题。将传授知识和发展能力结合起来，通过各项目加深学生对知识的真正理解。
二、课程目标
1、总目标
《电工电子基础》课程是应用电子专业学生学习其它专业课程的电学基础，其教学目标主要是使学生通过本课程的学习掌握电工与电子电路的基本知识和基本操作技能，学会运用本课程的相关知识分析问题和解决问题。
2、具体目标
(一) 知识教学目标
1.掌握直流电路和交流电路的基本概念、基本原理。
2.学会直流电路和交流电路的基本分析和计算方法
3.掌握变压器的基本结构、工作原理和简单计算方法
4.掌握电动机的基本结构和工作原理
5.掌握低压电器的基本结构、基本性能和主要工作原理
6.掌握电动机基本控制电路的组成和工作原理
（二）能力培养目标
1.具有正确使用常用电工电子仪器仪表（电流表、电压表、万用表、示波器等）的能力
2.具有正确测量基本电学量（电阻、电流、电压、电功率、电能）的能力
3.具有正确识读和分析常用电工电子电路图，并完成有关电路参数计算的能力
三、内容标准
(一）学习目标：
使学生不仅能掌握各自独立的知识体系、综合知识的应用，而且能通过学习培养自己的设计能力、特别是思维能力的提高，增强创新意识。
（二）活动安排：
1、元月9号到元月17号：到企业进行调研、开发课程标准的制定。
2、元月18号到元月21号：根据企业的要求、行业的标准进行课程标准交流。
3、元月22日到元月29号：
1)根据课程整体设计的要求，制定出具在的本课程特色的整体教学设计。
2)根据课程整体设计的要求，制订出本教材编写大纲、并邀请企业专家对
大纲进行修改。
3)按照ISO的标准制定教案书写标准。
4、元月30日到2月23日：
1)课程负责人组织课程建设团队做好校本教材的编写工作，并请相关专家
对教材的质量进行评价。
2)完成课程的单元教学设计
3)制定作业批改标准
（三）知识要点：
1、直流电路
1)掌握直流电路的组成及电学量之间的关系。
2)运用基尔霍夫定律分析复杂直流电路。
2、正弦交流电路
1)了解正弦交流电的基本知识
2)掌握单一参数的正弦交流电路的规律
3)掌握RL串联电路的分析和计算方法
4)掌握三相交流电路的特点和计算方法
3、电动机
掌握三相和单项异步电动机的结构、工作原理和主要性能参数
4、低压电器与控制线路
1)了解常用低压电器结构和主要工作原理
2)掌握电动机的基本控制线路的组成和工作原理
5、二极管及简单直流电源电路
1)了解二极管的基本知识
2)了解变压器的基本知识
3)掌握整流电路的组成和分析计算方法
4)了解简单直流电源电路组成和分析方法
6、三极管及放大电路
1)了解半导体三极管的基本知识
2)掌握基本放大电路的结构和工作原理
3)了解集成运放的性能特点，掌握常用运算放大电路的组成和分析计算方
法
7、数字电路
1)了解数字电路基础知识
2)掌握逻辑门电路的符号和逻辑功能
3)掌握触发器电路的符号和逻辑功能
（四）技能要点：
1、直流电路
1)学会正确使用电流表、电压表、万用表等常用测量仪器仪表
2)学会正确测量电流、电压、电阻、电功率、电能等基本电学量
2、正弦交流电路
1)学会正确使用示波器
2)学会运用示波器观测正弦波形
3)学会安装日光灯电路并进行分析计算
3、学会检测电动机
4、低压电器与控制线路
1)学会识别与检测常用低压电器
2)学会安装与调试电动机基本控制线路
5、二极管及直流电源电路
1)学会判别二极管管脚及其好坏
2)学会简单检测变压器
3)学会组装与调试简单直流电源电路
6、三极管及放大电路
1)学会判别三极管的管脚、管型
2)学会组装与调试基本放大电路
3)学会组装与测量简单运算放大电路
7、数字电路
1)学会设计、连接简单组合门电路
2)学会设计、连接简单触发器电路
四、实施建议
（一）教学建议
本课程的教学应积极运用网络、多媒体等现代化教学手段，采用采用以实习实训场所为中心的教学组织形式，利用创造性实验环节，充分调动学生运用新器件、新技术、新方法进行设计制作的主观能动性，并努力提高学生的综合分析及设计水平，使学生在了解与掌握本课程理论知识基础的同时，得到较好的实践技能训练，以期提高学生的综合素质。
采用启发式、互动式教学方式，强调学生自主学习。注重问题的引入，引导学生学会对问题进行分析，抓住待解问题本质，将复杂化为简单，树立学生学好电工电子基础的信心。鼓励学生勤思考，多提问，尽可能做到课堂教学气氛活跃，调动和激励学生学习的主动性和积极性。
（二）考核评价建议
变“终结性考试”为“过程考核”，变“知识考试”为“能力考核”。注重学生学习过程的考核，加大实践的考核比重。重视教学过程评价，将阶段评价加入到最后总评中，注重学生动手能力和在实践能力的考核，建议考核公式为：平时总成绩=出勤率成绩×50%+课堂表现成绩×50%。
项目成绩=阶段测试成绩×50%+课堂任务书成绩×50%；
总成绩=平时总成绩×20%+项目成绩×50%+期末考试成绩×30%
（三）教材编写建议
教材应注重实践性教学环节的编写，注重学生工程实践、创新能力的培养与
电工基本技能实训报告 课程名称：电工基本技能实训 班级名称：xxx 学生姓名：xxx 学号：xxx
一．实训目的: 电工实习是职业教育中的重要实践教学环节。它对学生掌握基本的理论知识，运用基本知识，训练基本技能，增强实践能力，对达到职业教育培养目标的要求有着十分重要的意义和作用。 二、实验地点：实验楼电工实训室 三、实训内容及要求 电工实训一 实训室电气主接线模拟图、高低压断路器的认知及高压线路停送电操作实验。 我们以典型的低压PC/MCC柜为例，介绍其电气主接线图。主接线图如下： 清楚学习了解每一面柜子电气主接线中各主要电力元件的物理连接。通过系统图可以看出，本系统由高压进线柜、变压器柜、低压进线柜、无功补偿柜（电容柜）、低压PC/MCC柜（负载柜）组成。整个系统由相关的断路器、变压器、电压互感器、电流互感器、隔离刀闸、熔断器、电力电容、避雷器及电力线路等主要电力元件构成。 了解高压断路器的结构与选型，学习掌握其功能与控制原理。断路器在需要进行频繁操作和（或）开断短路电流的场合下具有极为优良的性能，并且完全满足自动重合闸的要求并具有极高的操作可靠性与使用寿命。断路器在开关柜内既可以固定安装，也可以配用手车专用推进机构，组成手车式使用。 高压线路停送电操作流程： 1.合上监控台的“总电源”开关，“停止”按钮灯亮，“启动”按钮灯灭。此时 观察是否高压柜前上面板的“手动工作位置”指示灯亮，“手动试验位置” 指示灯灭，此外“分闸指示”灯亮，“合闸指示”灯灭。如果状态正常，则可进行下一步实训。 2.首先把高压柜前上面板的储能开关（黑色旋钮）顺时针旋转到开的状态，此 时按下监控台的“启动”按钮，“启动”按钮灯亮，“停止”按钮灯灭。在按下“启动”按钮之前，如果高压断路器已储能，则高压断路器本体上的“储
电工基本操作实训大纲 适用专业:职高类非电工类专业 一、实训的性质与任务 本实训是职业技术学校电气专业的一门实践性教学课程.它的任务是对学生进行电工技术基本知识和基本技能的训练,使学生具备一定的电工实际操作能力,为学生进一步学习专业知识和职业技能,为参加电工职业技能鉴定考核打下基础. 通过电工实训,使学生达到以下基本要求: 1,掌握电气安全技术知识. 2,掌握基本工具的使用方法, 常用电工仪表的使用与维护方法. 3,掌握照明电路的配线接线方法. 4,掌握常用低压电器的结构特点,电机控制线路的接线方法. 二、课题及课时分配 课题序号课题内容课时分配 三、实训内容和要求 课题一:入门知识
1,实习的目的和任务 2,电气安全技术知识 (1)接地的种类,作用及对装接的一般要求 (2)接零的作用及其一般要求 (3)电工安全技术操作规程 (4)对电器及装置的安全要求 课题二:基本操作技能 1,常用电工指示仪表的分类,基本结构,工作原理和符号;仪表名称,规格及选用使用维护保养知识. 2,常用工具和量具的名称,规格及选用,使用维护保养知识. 3,练习基本工具的使用与保养 (1)验电笔的选用,使用维护保养知识. (2)旋具的选用,使用维护保养知识. (3)钢丝钳的选用,使用维护保养知识. (4)拨线钳的选用,使用维护保养知识. (5)电工刀的选用,使用维护保养知识. (6)活络扳手的选用,使用维护保养知识. (7)游标卡尺的选用,使用维护保养知识. (8)千分尺的选用,使用维护保养知识. 4,练习常用电工仪表的使用与维护 (1)兆欧表的使用与维护 (2)万用表的使用与维护 (3)电压表的使用与维护 (4)电流表的使用与维护 课题三:电工照明配线安装技能 一,导线的连接与绝缘的恢复 1,常用导电材料的名称,规格和用途及选用. 2,常用绝缘材料的名称,规格和用途 3,导线线径测量与导线规格的选择
威海海洋职业学院 《电工电子技术》 课程标准 课程代码：120138 适用专业：船舶电子电气技术、机电一体化技术、工业机器人技术、电气自动化技术 编制单位：电气工程系
《电工电子技术》课程标准 课程代码[ 120138 ] 课程类别[专业基础课] 学分[ ] 参考学时[ 96 ] 课程归口单位[电气工程系] 制定人[ 谭银朝 ] 制定日期[审核人 [ ] 审核日期[批准人[ ] 批准日期[一、适用对象 三年制学生。 二、适用专业 船舶电子电气技术、机电一体化技术、工业机器人技术、电气自动化 技术。 三、课程性质 本课程是船舶电子电气技术、机电一体化技术、工业机器人技术、电 气自动化技术的专业基础课。 本课程是依据电气类专业人才培养目标和相关职业岗位（群）的能力 要求而设置的，对本专业所面向的船舶电子电气技术、机电一体化技术所 需要的知识、技能、和素质目标的达成起支撑作用。在课程设置上，前导 课程有《高等数学》（130024），后续课程有《单片机与接口技术》（120117） 《船舶电站组建与调试》（120129）。
四、课程目标 总体目标 通过本课程的学习，让学生应该具备电工、电子技术方面的基本知识、基本理论和基本技能；初步了解研究电工与电子技术问题的基本思想方法；综合素质得到全面提高；培养学生应用技术知识的能力，提高学生的专业素质，培养学生的创新意识。 （一）知识目标 1、能进行直流电路、交流电路的基本原理分析。 2、能熟练使用万表、直流稳压电源、信号源、示波器等常用仪器仪表。 3、能进行能进行一般电路的识别、绘制、交直流电路的搭建与测试。 4、能进行常用电阻、电容、二极管、三极管等常用元件的检测与识别。 （二）技能目标 1、会识别与检测常用的电子元器件，并较熟练地正确选用电子仪器测试其基本参数，判定元器件的质量。 2、能阅读常用的电路原理图及设备的电路方框图，并且具有分析排除电路中简单故障的能力，以适应企业的电子产品装配岗位。 3、具有熟练查阅手册等工具书和设备铭牌、产品说明书、产品目录等资料能力。 4、掌握焊接技术、能组装电路并解决、处理电器及电子设备的一般故障。 （三）素质养成目标 1、增强职业道德意识。
电工电子技能实训 报告
电工技能实训报告（实习时间： 12月10日-14日） 学院: 班级: 姓名: 学号: 指导老师: 评分:
电工实训总结报告 前言： 为期一周的电子电工实习，在XXX老师的精心讲解和细心指导下，我们熟悉了很多的电子电工知识，并在实际操作中，能学以致用，极大地增强了自己的动手能力。在此表示对杨老师的感谢，现将总结这周所获得的知识和能力，为的是使自己一周所学到的知识得到更好的理解和使用。 一实习目的： 1. 1）了解电气安全常识。 2）了解常见的绝缘材料,常见的导电材料,常见导线的选择。掌握导线的连接与绝缘恢复，以及网线的制作与测试作过程。 2. 1）掌握电度表、自动空气开关、漏电保护开关、交流接触器、热继电器的工作原理。 2）掌握室内布线的基本知识,室内照明线路工艺要求。 3）能够进行单相低压配电盘的设计、安装及照明电路的安装。 4) 能够安装电动机启停及正反转的控制电路。 5) 练习焊接工艺，并学会识别基本电子元件。 二. 实习设备：（常见电工工具与器件） 尖嘴钳、螺丝刀、剥线钳、电工刀、电度表、接触器、短路保护开关、漏电保护开关. 控制电路板、插座、双控开关、网线钳、测线仪、网线、水晶头
三、实习内容： （一）用电安全 实训目的：掌握安全用电知识；了解安全用电知识；掌握电工安全操作知识；触电的危害性及急救；了解三种触电方式；触电急救。 1)安全用电标志 2)安全电压 交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。中国的安全电压的额定值为42、36、24、12.6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压，金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V 安全电压，以防止因触电而造成的人身伤害。 3）安全距离 为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。 4)绝缘安全用具 绝缘安全用具是保证作业人员安全操作带电体及人体与带电体
《电工电子学》课程实验教学大纲(一) （材料科学专业，环境工程专业，轮机工程，热能与动力专业） 一、课程基本情况 1、课程名称：电工电子学实验 Experimet of Electrotechnics and Electronics 2、课程编号：132000771 3、课程类别：专业基础 4、实验课性质：独立设课 5、课程总学时：材料科学专业，环境工程专业80学时，轮机工程，热能与动力122学时 6、实验学时： 32学时， 7、实验学分：1学分 8、先修或同修课程：高等数学，物理学，电工电子学 9、适用专业：材料科学专业，环境工程专业，轮机工程，热能与动力专业 10、大纲执笔：应用电子教研室王艳红职称：副教授 11、大纲审批： 12、制定时间：2006年3月19日 二、实验教学目的和任务 《电工与电子学》是非电类专业一门很强的技术基础课程，其实验是课程的重要部分，是非电类专业的必修课。 随着科学技术的迅速发展，理工科大学生不仅需要掌握电路与电子学方面的基本理论，而且还需要掌握基本的实验技能及一定的科研能力。通过该课程的学习，使学生巩固和加深电路与电子学的基本知识，通过实践进一步加强学生独立分析问题和解决问题的能力、综合设计及创新能力，其中以培养学生实践基础和实践理论为主，为专业实践能力、创新能力，奠定扎实的基础。同时注意培养
学生实事、严肃认真的科学作风和良好的实验习惯，为今后工作和学习后续课程打下良好的基础。 三、实验教学基本要求 本课程是非电类专业的技术基础课程，根据非电类专业的特点及要求。它把测量方法、仪器仪表的原理及使用融在相应的实验中，培养学生的实际工作能力。通过课程的实践与教学，学生应达到以下要求。 1、进一步巩固和加深对电路、模拟电子技术、电机、继电接触控制基本知识的理解，提高综合运用所学知识、独立设计电路的能力。 2、掌握仪器仪表的工作原理，能正确使用仪器设备，掌握测试方法和测试技能。 3、能独立撰写实验报告书，准确地分析实验结果，正确地绘制实验曲线和实验电路。 4、课前做好预习，明确实验容和实验目的。 四、实验项目表及学时分配 本课程试验共安排47学时，其中23学时为必选实验，24学时为可选实验，按教学计划要求不同专业学生分别完成实验学时数为32学时和12学时（少学时专业的实验在必做中选定实验）.。

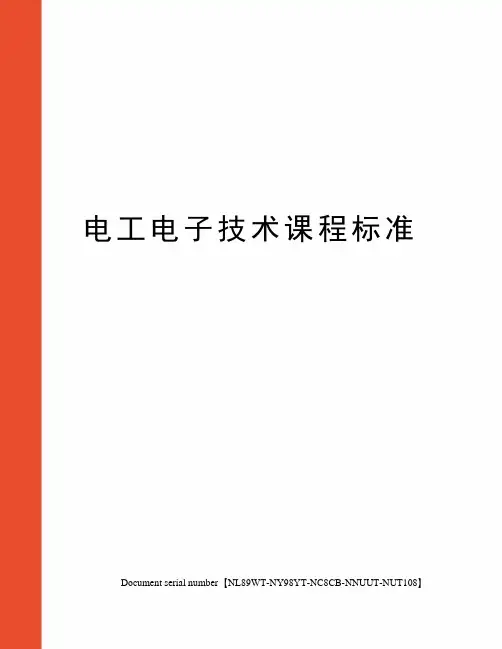

电工电子技术课程标准 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
