第六章 开关电源反馈设计 除了磁元件设计以外，反馈网络设计也是开关电源了解最少、且非常麻烦的工作。它涉及到模拟电子技术、控制理论、测量和计算技术等相关问题。 开关电源环路设计的目标是要在输入电压和负载变动范围内，达到要求的输出（电压或电流）精度，同时在任何情况下应稳定工作。当负载或输入电压突变时，快速响应和较小的过冲。同时能够抑制低频脉动分量和开关纹波等等。 为了较好地了解反馈设计方法，首先复习模拟电路中频率特性、负反馈和运算放大器基本知识，然后以正激变换器为例，讨论反馈补偿设计基本方法。并介绍如何通过使用惠普网络分析仪HP3562A 测试开环响应，再根据测试特性设计校正网络和验证设计结果。最后对仿真作相应介绍。 6.1 频率响应 在电子电路中，不可避免存在电抗（电感和电容）元件，对于不同的频率，它们的阻抗随着频率变化而变化。经过它们的电信号不仅发生幅值的变化，而且还发生相位改变。我们把电路对不同频率正弦信号的输出与输入关系称为频率响应。 6.1.1 频率响应基本概念 电路的输出与输入比称为传递函数或增益。传递函数与频率的关系－即频率响应可以用下式表示 )()(f f G G ?∠= 其中G (f )表示为传递函数的模（幅值）与频率的关系，称为幅频响应；而∠?(f )表示输出信号与输入信号的相位差与频率的关系，称为相频响应。 典型的对数幅频响应如图6.1所示，图6.1(a)为幅频特性，它是画在以对数频率f 为横坐标的单对数坐标上，纵轴增益用20log G (f )表示。图6.1(b)为相频特性，同样以对数频率f 为横坐标的单对数坐标上，纵轴表示相角?。两者一起称为波特图。 在幅频特性上，有一个增益基本不变的频率区间，而当频率高于某一频率或低于某一频率，增益都会下降。当高频增高时，当达到增益比恒定部分低3dB 时的频率我们称为上限频率，或上限截止频率f H ，大于截止频率的区域称为高频区；在低频降低时，当达到增益比恒定部分低3dB 时的频率我们称为下限频率，或下限截止频率f L ，低于下限截止频率的区域称为低频区；在高 频截止频率与低频截止频率之间称为中频区。在这个区域内增益基本不变。同时定义 L H f f BW -= （6-1） 为系统的带宽。 6.1.2 基本电路的频率响应 1. 高频响应 在高频区，影响系统（电路）的高频响应的电路如图6.2所示。以图6.2a 为例，输出电压与输入电压之比随频率增高而下降，同时相位随之滞后。利用复变量s 得到 R s C sC R sC s U s U s G i o +=+== 11 /1/1)()()( （6-2） 对于实际频率，s =j ω＝j 2πf ，并令 BW f H 103 103 (b) 图6.1 波特图
1开关电源主电路设计 1.1主电路拓扑结构选择 由于本设计的要求为输入电压176-264 V 交流电，输出为24V 直流电,因此中间需要将输入侧的交流电转换为直流电，考虑采用两级电路。前级电路可以选用含电容滤波的单相不可控整流电路对电能进行转换，后级由隔离型全桥Buck 电路构成。总体要求是先将AC176-264V 整流滤波，然后再经过BUCK 电路稳压到24V 。考虑到变换器最大负输出功率为1000W ，因此需采用功率级较高的Buck 电路类型，且必须保证工作在CCM 工作状态下，因此综合考虑，本文采用全桥隔离型Buck 变换器。其主电路拓扑结构如下图所示： 图1-1 主电路拓扑结构 1.2开关电源电路稳态分析 下面将对全桥隔离型BUCK 变换器进行稳态分析，主要是推导前级输出电压g V 与后级输出电压V 之间的关系，为主电路参数的设计提供参考。将前级输出电压g V 代替前级电路，作为后级电路的输入，且后级BUCK 变换器工作在CCM 模式，BUCK 电路中的变压器可以用等效电路代替。 由于全桥隔离型BUCK 变换器中变压器二次侧存在两个引出端，使得后级BUCK 电路的工作频率等同于前级二倍的工作频率，如图1-1所示。在S T 2的工作时间内，总共可分为四种开关阶段，其具体分析过程如下： 1) 当S DT t <<0时，此时1Q 、4Q 和5D 导通，其等效电路图如图1-2所示。
i () t R v i ‘ 图1-2 在S DT t <<0时等效电路 g nv v =s （1-1） v nv v g -L = （1-2） R v i i /-C = （1-3） 2) 当S S T t DT <<时，此时1Q ~4Q 全部关断，6D 和5D 导通，其等效电路图如图1-3 所示。此时前级输出g V 为0，假设磁化电流为0，则流过6D 和5D 电流相等，均为L i 2 1 。。 i () t R i ‘ 图1-3 在S S T t DT <<时等效电路 0=s v （1-4） v v -L = （1-5） R v i i /-C = （1-6） 3) 当S S T D t T ）（ +1<<时，此时2Q 、3Q 和6D 导通，其等效电路图如图1-2所示。
开关直流稳压电源设计 摘要 直流稳压电源应用广泛，几乎所有电器，电力或者电子设备都毫不例外的需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要求是不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能基本保持不点的电源。电子设备中的电源一般由交流电网提供，如何将交流电压（电流）变为直流电压（电流）供电又如何使直流电压（电流）稳定这是电子技术的一个基本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，他们又各自可以用集成电路或分立元件构成。开关稳压电源具有效率高，输出功率大，输入电压变化范围宽，节约能耗等优点。 一、引言 基本要求 稳压电源。 1.基本要求 ①输出电压UO可调范围：12V～15V； ②最大输出电流IOmax：2A；
③U2从15V变到21V时，电压调整率SU≤2%（IO=2A）； ④IO从0变到2A时，负载调整率SI≤5%（U2=18V）； ⑤输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）； ⑥DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）； ⑦具有过流保护功能，动作电流IO（th）=±； 发挥部分 (1)排除短路故障后，自动恢复为正常状态； (2)过热保护； 二、方案设计与论证 开关式直流稳压电源的控制方式可分为调宽式和调频式两种。实际应用中，调宽式应用较多，在目前开发和使用的开关电源集成电路中，绝大多数为脉宽调制（PWM）型。开关电源的工作原理就是通过改变开关器件的开通时间和工作周期的比值，即占空比来改变输出电压，通常有三种方式：脉冲宽度调制（PWM）、脉冲频率调制（PFM）和混合调制。PWM调制是指开关周期恒定，通过改变脉冲宽度来改变占空比的方式。因为周期恒定，滤波电路的设计比较简单，因此本次设计采用PWM调制方式实现电路设计要求。主要框架如图1所示。由变压器降压得到交流电压，再经过整流滤波电路，将交流电变成直流电，然后再经过DC-DC变换，由PWM的驱动电路去控制开关管的导通和截止，从而产生一个稳定的电压源。
开关电源PCB设计流程及布线技巧在任何开关电源设计中，PCB板的物理设计都是最后一个环节，如果设计方法不当，PCB可能会辐射过多的电磁干扰，造成电源工作不稳定，以下针对各个步骤中所需注意的事项进行分析： 一、从原理图到PCB的设计流程 建立元件参数－》输入原理网表-》设计参数设置-》手工布局-》手工布线-》验证设计－》复查-》cam输出。 二、参数设置 相邻导线间距必须能满足电气安全要求，而且为了便于操作和生产，间距也应尽量宽些。最小间距至少要能适合承受的电压，在布线密度较低时，信号线的间距可适当地加大，对高、低电平悬殊的信号线应尽可能地短且加大间距，一般情况下将走线间距设为8mil。焊盘内孔边缘到印制板边的距离要大于1mm，这样可以避免加工时导致焊盘缺损。当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不容易起皮，而是走线与焊盘不易断开。 如图：
三、元器件布局 实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声；由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，因此，在设计印制电路板的时候，应注意采用正确的方法。每一个开关电源都有四个电流回路： （1）电源开关交流回路 （2）输出整流交流回路 （3）输入信号源电流回路 （4）输出负载电流回路输入回路 通过一个近似直流的电流对输入电容充电，滤波电容主要起到一个宽带储能作用；类似地，输出滤波电容也用来储存来自输出整流器的高频能量，同时消除输出负载回路的直流能量。所以，输入和输出滤波电容的接线端十分重要，输入及输出电流回路应分别只从滤波电容的接线端连接到电源；如果在输入/输出回
2006年9月25日第23卷第5期 通信电源技术 Telecom Power Technologies Sep.25,2006,Vol.23No.5 收稿日期:2006204205 作者简介:陈小敏(19822),男,湖北荆门人,硕士研究生,研究方向为电力电子与电力传动。 文章编号:100923664(2006)0520038202设计应用 基于UC 3843的反激式开关电源反馈电路的设计 陈小敏,黄声华,万山明 (华中科技大学电气与电子工程学院,湖北武汉430074) 摘要:介绍了UC 3843的工作特点,利用UC 3843设计了反激式开关稳压电源,分析了新型反馈电路的工作过程及优点,与传统方法相比,此方法使电源的动态响应更快,调试更简单。最后提出了反馈电路详细的设计方法,仿真结果证明了设计的可行性。 关键词:UC 3843;开关电源;反馈电路中图分类号:TN 86 文献标识码:A The Design of Feedback Circuit of t he Flyback Switching Mode Power Supply Based on UC 3843 CH EN Xiao 2min ,HUAN G Sheng 2hua ,WAN Shan 2ming (Huazhong University of Science and Technology ,Wuhan 430074,China ) Abstract :This paper introduces the characteristic of the UC 3843,designs a flyback switching mode voltage 2stabilized source circuit by using the UC 3843,analyzes the operation course and advantages of a novel feedback https://www.doczj.com/doc/1e4978030.html,paring to the traditional method ,this method makes faster dynamic response to the power ,and it is more convenient to debug.In the end of the article ,it presents the detailed design method ,the simulation result proves the feasibility of the design. Key words :UC 3843;switching mode power supply ;feedback circuit 0 引 言 UC 3843是高性能固定频率电流模式控制器,专 为低压应用而设计,广泛用于100W 以下的反激式开关电源中。目前大多数开关电源都采用离线式结构,一般从辅助供电绕组回路中通过电阻分压取样,该反馈方式的电路简单,但由于反馈不能直接从输出电压取样,没有隔离,抗干扰能力也差,所以输出电压中仍有2%的纹波,对于负载变化大和输出电压变化大的情况下响应慢,不适合精度要求较高或负载变化范围较宽的场合[1],为了解决这些问题,可以采用可调式精密并联稳压器TL 431配合光耦构成反馈回路。 1 UC 3843简介[2] UC 3843芯片内部具有可微调的振荡器(能进行 精确的占空比控制)、温度补偿的参考、高增益误差放大器,电流取样比较器。其低启动电流,带滞后的欠压锁定,工作频率可达500k Hz ,大电流的图腾柱式输出,是驱动功率MOSFET 的理想器件。UC 3843芯片内部简化方框图如图1所示。 2 应用电路分析 以UC 3843为核心的单端反激式开关稳压电源应 用电路如图2所示。 图1 UC 3843 简化方框图 图2 UC 3843应用电路 如图2所示,采用TL 431配合光耦PC 817A 作为参考、隔离、取样,电路中将UC 3843内部的误差放大器反向输入端2脚直接接地,PC 817A 的三极管集电极直接接在误差放大器的输出端1脚,跳过芯片内部的误差放大器,直接用1脚做反馈,然后与电流检测输入的第3脚进行比较,通过锁存脉宽调制器输出PWM 驱动信号。当输出电压升高时,经电阻R up ,R low 分压后输入到TL 431的参考端的电压也升高,此时流 ? 83?
开关电源设计步骤 步骤1 确定开关电源的基本参数 ① 交流输入电压最小值u min ② 交流输入电压最大值u max ③ 电网频率F l 开关频率f ④ 输出电压V O （V ）：已知 ⑤ 输出功率P O （W ）：已知 ⑥ 电源效率η：一般取80％ ⑦ 损耗分配系数Z ：Z 表示次级损耗与总损耗的比值，Z=0表示全部损耗发生在初级， Z=1表示发生在次级。一般取Z=0.5 步骤2 根据输出要求，选择反馈电路的类型以及反馈电压V FB 步骤3 根据u ，P O 值确定输入滤波电容C IN 、直流输入电压最小值V Imin ① 令整流桥的响应时间tc=3ms ② 根据u ，查处C IN 值 ③ 得到V imin 步骤4 根据u ，确定V OR 、V B ① 根据u 由表查出V OR 、V B 值 ② 由V B 值来选择TVS 步骤5 根据Vimin 和V OR 来确定最大占空比Dmax V OR D m a x = ×100％ V OR +V I m i n －V D S (O N ) ① 设定MOSFET 的导通电压V DS(ON) ② 应在u=umin 时确定Dmax 值，Dmax 随u 升高而减小 步骤6 确定C IN ,V Imin 值
步骤7 确定初级波形的参数 ① 输入电流的平均值I A VG P O I A VG= ηV Imin ② 初级峰值电流I P I A VG I P = (1－0.5K RP )×Dmax ③ 初级脉动电流I R ④ 初级有效值电流I RMS I RMS =I P √D max ×(K RP 2/3－K RP +1) 步骤8 根据电子数据表和所需I P 值 选择TOPSwitch 芯片 ① 考虑电流热效应会使25℃下定义的极限电流降低10％，所选芯片的极限电流最小值 I LIMIT(min)应满足：0.9 I LIMIT(min)≥I P 步骤9和10 计算芯片结温Tj ① 按下式结算： Tj ＝[I 2RMS ×R DS(ON)+1/2×C XT ×(V Imax +V OR ) 2 f ]×R θ＋25℃ 式中C XT 是漏极电路结点的等效电容，即高频变压器初级绕组分布电容 ② 如果Tj ＞100℃，应选功率较大的芯片 步骤11 验算I P IP=0.9I LIMIT(min) ① 输入新的K RP 且从最小值开始迭代，直到K RP =1 ② 检查I P 值是否符合要求 ③ 迭代K RP =1或I P =0.9I LIMIT(min) 步骤12 计算高频变压器初级电感量L P ，L P 单位为μH 106P O Z(1－η)+ η L P = × I 2P ×K RP (1－K RP /2)f η 步骤13 选择变压器所使用的磁芯和骨架，查出以下参数： ① 磁芯有效横截面积Sj （cm 2），即有效磁通面积。 ② 磁芯的有效磁路长度l （cm ） ③ 磁芯在不留间隙时与匝数相关的等效电感AL(μH/匝2) ④ 骨架宽带b （mm ） 步骤14 为初级层数d 和次级绕组匝数Ns 赋值 ① 开始时取d ＝2（在整个迭代中使1≤d ≤2） ② 取Ns=1(100V/115V 交流输入)，或Ns=0.6(220V 或宽范围交流输入) ③ Ns=0.6×(V O +V F1) ④ 在使用公式计算时可能需要迭代 步骤15 计算初级绕组匝数Np 和反馈绕组匝数N F ① 设定输出整流管正向压降V F1 ② 设定反馈电路整流管正向压降V F2 ③ 计算N P
最详细的开关电源反馈回 路设计 Prepared on 22 November 2020
开关电源反馈回路设计 开关电源反馈回路主要由光耦（如PC817）、电压精密可调并联稳压器（如TL431）等器件组成。要研究如何设计反馈回路，首先先要了解这两个最主要元器件的基本参数。 1、光耦 PC817的基本参数如下表： 2、可调并联稳压器 由TL431的等效电路图可以看到，Uref是一个内部的基准源，接在运放的反相输入端。由运放的特性可知，只有当REF端（同相端）的电压非常接近Uref（）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管VT的电流将从1到100mA变化。当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的。 前面提到TL431的内部含有一个的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若Vo增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。显见，这个深度的负反馈电路必然在Uref等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。 图2 选择不同的R1和R2的值可以得到从到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1mA。 了解了TL431和PC817的基本参数后，来看实际电路： 图3 反馈回路主要关注R6、R8、R13、R14、C8这几个器件的取值。 首先来看R13。R13、R14是TL431的分压电阻，首先应先确定R13的值，再根据Vo=(1+R14/R13)Vref公式来计算R14的值。 1.确定R13.、R14取值
开关电源设计
开关直流稳压电源设计 摘要 直流稳压电源应用广泛，几乎所有电器，电力或者电子设备都毫不例外的需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要求是不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能基本保持不点的电源。电子设备中的电源一般由交流电网提供，如何将交流电压（电流）变为直流电压（电流）供电？又如何使直流电压（电流）稳定？这是电子技术的一个基本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，他们又各自可以用集成电路或分立元件构成。开关稳压电源具有效率高，输出功率大，输入电压变化范围宽，节约能耗等优点。 一、引言 1.1基本要求 稳压电源。 1.基本要求 ①输出电压UO可调范围：12V～15V； ②最大输出电流IOmax：2A； ③U2从15V变到21V时，电压调整率SU≤2%（IO=2A）； ④IO从0变到2A时，负载调整率SI≤5%（U2=18V）； ⑤输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）； ⑥DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）； ⑦具有过流保护功能，动作电流IO（th）=2.5±0.2A； 1.2发挥部分 (1)排除短路故障后，自动恢复为正常状态； (2)过热保护； 二、方案设计与论证 开关式直流稳压电源的控制方式可分为调宽式和调频式两种。实际应用中，调宽式应用较多，在目前开发和使用的开关电源集成电路中，绝大多数为脉宽调制（PWM）型。开关电源的工作原理就是通过改变开关器件的开通时间和工作周期的比值，即占空比来改变输出电压，通常有三种方式：脉冲宽度调制（PWM）、脉冲频率调制（PFM）和混合调制。PWM调制是指开关周期恒定，通过改变脉冲宽度来改变占空比的方式。因为周期恒定，滤波电路的设计比较简单，因此本次设计采用PWM调制方式实现电路设计要求。主要框架如图1所示。由变压器降压得到交流电压，再经过整流滤波电路，将交流电变成直流电，然后再经过DC-DC变换，由PWM的驱动电路去控制开关管的导通和截止，从而产生一个稳定的电压源。
开关电源设计重难点问答剖析 如何为开关电源电路选择合适的元器件和参数？ 很多未使用过开关电源设计的工程师会对它产生一定的畏惧心理，比如担心开关电源的EMI问题、PCB layout问题、元器件的参数和类型选择问题等。其实只要了解了，使用开关电源设计还是非常方便的。 一个开关电源一般包含有开关电源控制器和输出两部分，有些控制器会将MOSFET集成到芯片中去，这样使用就更简单了，也简化了PCB设计，但是设计的灵活性就减少了一些。 开关控制器基本上就是一个闭环的反馈控制系统，所以一般都会有一个反馈输出电压的采样电路以及反馈环的控制电路。因此这部分的设计在于保证精确的采样电路，还有来控制反馈深度，因为如果反馈环响应过慢的话，对瞬态响应能力是会有很大影响。 输出部分设计包含了输出电容，输出电感以及MOSFET等等，这些器件的选择基本上就是要满足性能和成本的平衡，比如高的开关频率就可以使用小的电感值（意味着小的封装和便宜的成本），但是高的开关频率会增加干扰和对MOSFET的开关损耗，从而效率降低。低的开关频率带来的结果则是相反的。 对于输出电容的ESR和MOSFET的Rds_on参数选择也是非常关键的，小的ESR可以减小输出纹波，但是电容成本会增加，好的电容会贵嘛。开关电源控制器驱动能力也要注意，过多的MOSFET是不能被良好驱动的。 一般来说，开关电源控制器的供应商会提供具体的计算公式和使用方案供工程师借鉴的。 如何调试开关电源电路？ （1）电源电路的输出通过低阻值大功率电阻接到板内，这样在不焊电阻的情况下可以先做到电源电路的先调试，避开后面电路的影响。 （2）一般来说开关控制器是闭环系统，如果输出恶化的情况超过了闭环可以控制的范围，开关电源就会工作不正常，所以这种情况就需要认真检查反馈和采样电路。特别是如果采
最详细的开关电源反馈回路设计
开关电源反馈回路设计 开关电源反馈回路主要由光耦（如PC817）、电压精密可调并联稳压器（如TL431）等器件组成。要研究如何设计反馈回路，首先先要了解这两个最主要元器件的基本参数。 1、光耦 PC817的基本参数如下表：
2、可调并联稳压器 由TL431的等效电路图可以看到，Uref是一个内部的2.5V 基准源，接在运放的反相输入端。由运放的特性可知，只有当REF 端（同相端）的电压非常
接近Uref（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管VT的电流将从1 到100mA 变化。当然，该图绝不是TL431 的实际内部结构，所以不能简单地用这种组合来代替它。但如果在设计、分析应用TL431 的电路时，这个模块图对开启思路，理解电路都是很有帮助的。 前面提到TL431 的内部含有一个2.5V 的基准电压，所以当在REF 端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。如图2 所示的电路，当R1 和R2 的阻值确定时，两者对Vo 的分压引入反馈，若Vo 增大，反馈量增大，TL431 的分流也就增加，从而又导致Vo 下降。显见，这个深度的负反馈电路必然在Uref等于基准电压处稳定，此时 Vo=(1+R1/R2)Vref。 图2 选择不同的R1 和R2 的值可以得到从2.5V 到36V 范围内的任意电压输出，特别地，当R1=R2 时，Vo=5V。需要注意的是，在选择电阻时必须保证 TL431 工作的必要条件，就是通过阴极的电流要大于1 mA。
& 课程设计任务书 学生姓名：专业班级： 指导教师：工作单位： 题目: 开关电源设计 初始条件： 输入交流电源：单相220V，频率50Hz。 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）? 1、输出两路直流电压：12V，5V。 2、直流最大输出电流1A。 3、完成总电路设计和参数设计。 时间安排： 课程设计时间为两周，将其分为三个阶段。 第一阶段：复习有关知识，阅读课程设计指导书，搞懂原理，并准备收集设计资料，此阶段约占总时间的20%。 第二阶段：根据设计的技术指标要求选择方案，设计计算。 ） 第三阶段：完成设计和文档整理，约占总时间的40%。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 ） 引言 (1) 1设计意义及要求 (2) 设计意义 (2) 开关电源的组成部分 (2) 开关电源的工作过程 (2) 开关电源的工作方式 (3) 脉宽调制器的基本原理 (3) 2方案设计 (5) ） 设计要求 (5) 方案选择 (5) 整流滤波部分 (6) 降压斩波电路 (7) 脉宽调制电路 (8) MOSFET管的驱动电路 (9) 总电路图 (11) 3主电路参数设定 (12) { 变压器、二极管、MOSFET管选择 (12) 反馈回路的设计 (13) MOSFET的驱动设计 (14) 结束语 (15) 参考文献 (16)
附录一 (17) ]
引言 随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，远程控制交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。 开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IGBT和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。 开关电源根据输入输出的性质不同可分为AC/DC和DC/DC两大类。AC/DC称为一次电源，也常称为开关整流器。值得指出的是，AC-DC变换不单是整流的意义，而是整流后又做DC-DC变换。所以说，DC-DC变换器是开关电源的核心。DC/DC称为二次电源，其设计技术及生产工艺在国内外均已成熟和标准化，所以学习设计开关电源有重要的意义。

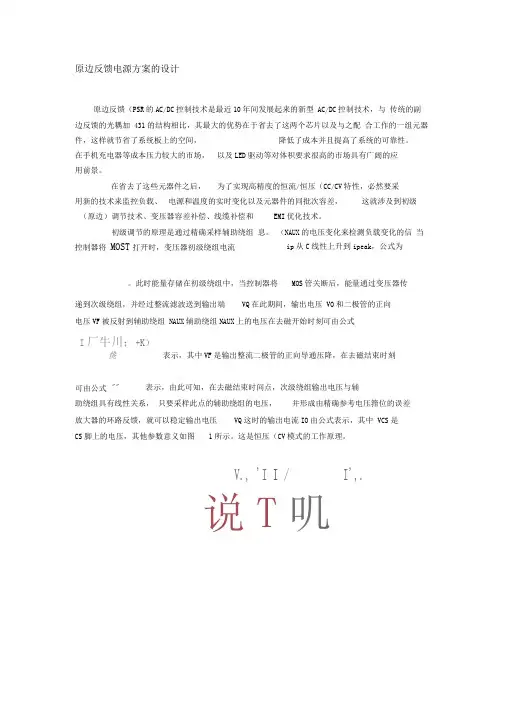

原边反馈电源方案的设计 原边反馈（PSR）的AC/DC控制技术是最近10年间发展起来的新型AC/DC控制技术，与传统的副边反馈的光耦加431的结构相比，其最大的优势在于省去了这两个芯片以及与之配合工作的一组元器件，这样就节省了系统板上的空间，降低了成本并且提高了系统的可靠性。在手机充电器等成本压力较大的市场，以及LED驱动等对体积要求很高的市场具有广阔的应用前景。 在省去了这些元器件之后，为了实现高精度的恒流/恒压（CC/CV）特性，必然要采用新的技术来监控负载、电源和温度的实时变化以及元器件的同批次容差，这就涉及到初级（原边）调节技术、变压器容差补偿、线缆补偿和EMI优化技术。 初级调节的原理是通过精确采样辅助绕组（NAUX）的电压变化来检测负载变化的信息。当控制器将MOS管打开时，变压器初级绕组电流ip从0线性上升到ipeak，公式为 。此时能量存储在初级绕组中，当控制器将MOS管关断后，能量通过变压器传递到次级绕组，并经过整流滤波送到输出端VO。在此期间，输出电压 VO 和二极管的正向电压 VF 被反射到辅助绕组 NAUX，辅助绕组 NAUX 上的电压在去磁开始时刻可由公式 表示，其中VF是输出整流二极管的正向导通压降，在去磁结束时刻 可由公式表示，由此可知，在去磁结束时间点，次级绕组输出电压与辅助绕组具有线性关系，只要采样此点的辅助绕组的电压，并形成由精确参考电压箝位的误差放大器的环路反馈，就可以稳定输出电压VO。这时的输出电流IO由公式表示，其中VCS是CS脚上的电压，其他参数意义如图1所示。这是恒压（CV）模式的工作原理。
图1 原边控制应用框图及主要节点波形图。 当负载电流超过电流极限时，负载电流会被箝位在极限电流值，此时系统就进入恒 流（CC）模式，这里对IO的公式需要加一个限定条件即，即去磁时间与开关周期的比例保持一个常数，这样在CC模式下的输出电流公式变成了 ，其中C1是一个小于0.5的常数，VCSLMT是CS引脚限压极限值。 在使得去磁时间与开关周期的比例保持一个常数后，输出的电压和电流就都与变压器的电感值无关了，因此在实用层面上降低了应用方案对同批次电感感值一致性的要求，从而降低了大规模生产加工的成本。 与此同时，原边反馈系统还会面临线缆压降的问题。因为系统不是直接采样输出端（次级绕组整流后）的电压，而是通过采样辅助绕组的去磁结束点的电压来控制环路反馈的，因此，当输出线较长或者线径较细时，在负载线上会存在较大的内阻（例如在充电器方案中）。在负载电流变化较大的情况下，输出线的末端电压也会有较大变化。在CV模式下，这种变化在某些场合是不能接受的，因此，原边反馈驱动芯片还应该提供对线缆压降补偿的功能，这个功能通常是通过在INV脚上拉一个小电流来实现的。通过预估补偿值来调节连接在INV 脚上的分压电阻的总阻值（分压比例不变），从而补偿不同负载线型和负载大小带来的线缆压降，以维持CV曲线的水平性（如图2 中的CV曲线）。 图2 原边反馈AC-DC控制器的工作模式示意图。
开关电源的制作流程 开关电源（Switch Mode Power Supply，SMPS）具有高效率、低功率、体积小、重量轻等显著优点，代表了稳压电源的发展方向，现已成为稳压电源的主流产品。开关电源的设计与制作要求设计者具有丰富的实践经验，既要完成设计制作，又要懂得调试、测试与分析等。本文章介绍开关电源组成及制作、调试所需的基本步骤和方法。 第一节开关电源的电路组成 开关电源一般是指输入与输出隔离的电源变换器，包括AC/DC电源变换器和DC/DC电源变换器，也称为AC/DC开关电源和DC/DC开关电源。非隔离式DC/DC变换器也属于开关电源，通常称之为开关稳压器。 1、AC/DC开关电源的组成 AC/DC开关电源的典型结构如图1-1-1所示。电源由输入电磁干扰（EMI）滤波器、输入整流/滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。 图1-1-1 AC/DC开关电源的典型结构 其中输入整流/滤波电路、功率变换电路、输出整流/滤波电路和PWM控制器电路是主要电路，其他为辅助电路。有些开关电源中还有防雷击电路、输入过压/欠压保护电路、输出过压保护电路、输出过流保护电路、输出短路保护电路等其他辅助电路。 2. DC/DC开关电源的组成 DC/DC开关电源的组成相对AC/DC开关电源要简单一点，其典型结构如图1-1-2所示。电源由输入滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。当然，有些DC/DC开关电源也会包含其他辅助电路。 图1-1-2 DC/DC开关电源的典型结构
第二节开关电源的制作流程 开关电源的设计与制作要从主电路开始，其中功率变换电路是开关电源的核心。功率变换电路的结构也称开关电源拓扑结构，该结构有多种类型。拓扑结构也决定了与之配套的PWM控制器和输出整流/滤波电路。下面介绍开关电源设计与制作一般流程。 1.解定电路结构(DC/DC变换器的结构) 无论是AC/DC开关电源还是DC/DC开关电源，其核心都是DC/DC变换器。因此，开关电源的电路结构就是指DC/DC变换器的结构。开关电源中常用的DC/DC变换器拓扑结构如下: (1)降压式变换器，亦称降压式稳压器。 (2)升压式变换器，亦称升压式稳压器。 (3)反激式变换器。 (4)正激式变换器。 (5)半桥式变换器。 (6)全桥式变换器。 (7)推挽式变换器。 降压式变换器和升压式变换器主要用于输入、输出不需要隔离的DC/DC变换器中；反激式变换器主要用于输入、输出需要隔离的小功率AC/DC或DC/DC变换器中；正激式变换器主要用于输入/输出需要隔离的较大功率AC/DC或DC/DC变换器中；半桥式变换器和全桥式变换器主要用于输入/输出需要隔离的大功率AC/DC或DC/DC变换器中，其中全桥式变换器能够提供比半桥式变换器更大的输出功率；推挽式变换器主要用于输入/输出需要隔离的较低输入电压的DC/DC或DC/AC变换器中。 顾名思义，降压式变换器的输出电压低于输入电压，升压式变换器的输出电压高于输入电压。在反激式、正激式、半桥式、全桥式和推挽式等具有隔离变压器的DC/DC变换器中，可以通过调节高频变压器的一、二次匝数比，很方便地实现电源的降压、升压和极性变换。此类变换器既可以是升压型，也可以是降压型号，还可以是极性变换型。在设计开关电源时，首先要根据输入电压、输出电压、输出功率的大小及是否需要电气隔离，选择合适的电路结构。 2.选择控制电路(PWM) 开关电源是通过控制功率晶体管或功率场效应管的导通与关断时间来实现电压变换的，其控制方式主要有脉冲宽度调制、脉冲频率调制和混合调制三种。脉冲宽度调制方式，简称脉宽度调制，缩写为PWM；脉冲频率调制方式，简称脉频调制，缩写PFM；混合调制方式，是指脉冲宽度与开关频率均不固定，彼此都能改变的方式。 PWM方式，具有固定的开关频率，通过改变脉冲宽度来调节占空比，因此开关周期也是固定的，这就为设计滤波电路提供了方便，所以应用最为普通。目前，集成开关电源大多采用此方式。为便于开关电源的设计，众多厂家将PWM控制器设计成集成电路，以便用户选择。开关电源中常用的PWM控制器电路如下: (1)自激振荡型PWM控制电路。 (2)TL494电压型PWM控制电路。 (3)SG3525电压型PWM控制电路。 (4)UC3842电流型PWM控制电路。 (5)TOPSwitch-II系列的PWM控制电路。 (6)TinySwitch系列的PWM控制电路。 3.确定辅助电路
电流型开关电源中电压反馈电路的设计 2007-11-29 09:35:15| 分类：电源| 标签：|字号大中小订阅 尚修香侯振义空军工程大学电讯工程学院 在传统的电压型控制中，只有一个环路，动态性能差。当输入电压有扰动时，通过电压环反馈引起占空比的改变速度比较慢。因此，在要求输出电压的瞬态误差较小的场合，电压型控制模式是不理想的。为了解决这个问题，可以采用电流型控制模式。电流型控制既保留了电压型控制的输出电压反馈,又增加了电感电流反馈,而且这个电流反馈就作为PWM控制变换器的斜坡函数，从而不再需要锯齿波发生器，使系统的性能具有明显的优越性。电流型控制方法的特点如下: 1、系统具有快速的输入、输出动态响应和高度的稳定性； 2、很高的输出电压精度； 3、具有内在对功率开关电流的控制能力； 4、良好的并联运行能力。 由于反馈电感电流的变化率直接跟随输入电压和输出电压的变化而变化。电压反馈回路中，误差放大器的输出作为电流给定信号，与反馈的电感电流比较，直接控制功率开关通断的占空比，所以电压反馈是电流型电源设计中很重要的问题。本文介绍使用电流型控制芯片uc3842时，电压反馈电路的设计。 一、uc3842简介 图1为UC3842PWM控制器的内部结构框图。其内部基准电路产生＋5V基准电压作为UC3842内部电源，经衰减得2.5V电压作为误差放大器基准，并可作为电路输出5V/50mA的电源。振荡器产生方波振荡，振荡频率取决于外接定时元件，接在4脚与8脚之间的电阻R与接在4脚与地之间的电容C共同决定了振荡器的振荡频率，f=1.8/RC。反馈电压由2脚接误差放大器反相端。1脚外接RC网络以改变误差放大器的闭环增益和频率特性，6脚输出驱动开关管的方波为图腾柱输出。3脚为电流检测端，用于检测开关管的电流，当3脚电压≥1V时，UC3842就关闭输出脉冲，保护开关管不至于过流损坏。UC3842PWM 控制器设有欠压锁定电路，其开启阈值为16V，关闭阈值为10V。正因如此，可有效地防止电路在阈值电压附近工作时的振荡。 图1UC3842的内部结构框图如下： UC3842具有以下特点： 1、管脚数量少，外围电路简单，价格低廉； 2、电压调整率很好； 3、负载调整率明显改善； 4、频响特性好，稳定幅度大； 5、具有过流限制、过压保护和欠压锁定功能。 UC3842具有良好的线性调整率，因为输入电压Vi 的变化立即反应为电感电流的变化，它不经过任何误差放大器就能在比较器中改变输出脉冲宽度，再增加一级输出电压Vo至误差放大器的控制，能使线性调整率更好；可明显地改善负载调整率，因为误差放大器可专门用于控制由于负载变化造成的输出电压
开关电源控制环设计过程大揭秘 1. 绪论 在开关模式的功率转换器中，功率开关的导通时间是根据输入和输出电压来调节的。因而，功率转换器是一种反映输入与输出的变化而使其导通时间被调制的独立控制系统。由于理论近似，控制环的设计往往陷入复杂的方程式中，使开关电源的控制设计面临挑战并且常常走入误区。下面几页将展示控制环的简单化近似分析，首先大体了解开关电源系统中影响性能的各种参数。给出一个实际的开关电源作为演示以表明哪些器件与设计控制环的特性有关。测试结果和测量方法也包含在其中。 2. 基本控制环概念 2.1 传输函数和博得图 系统的传输函数定义为输出除以输入。它由增益和相位因素组成并可以在博得图上分别用图形表示。整个系统的闭环增益是环路里各个部分增益的乘积。在博得图中，增益用对数图表示。因为两个数的乘积的对数等于他们各自对数的和，他们的增益可以画成图相加。系统的相位是整个环路相移之和。 2.2 极点 数学上，在传输方程式中，当分母为零时会产生一个极点。在图形上，当增益以20dB每十倍频的斜率开始递减时，在博得图上会产生一个极点。图1举例说明一个低通滤波器通常在系统中产生一个极点。其传输函数和博得图也一并给出。
2.3 零点 零点是频域范围内的传输函数当分子等于零时产生的。在博得图中，零点发生在增益以20dB每十倍频的斜率开始递增的点，并伴随有90度的相位超前。图2 描述一个由高通滤波器电路引起的零点。 存在第二种零点，即右半平面零点，它引起相位滞后而非超前。伴随着增益递增，右半平面零点引起90度的相位滞后。右半平面零点经常出现于BOOST和 BUCK-BOOST转换器中，所以，在设计反馈补偿电路的时候要非常警惕，以使系统的穿越频率大大低于右半平面零点的频率。右半平面零点的博得图见图3。 3.0 开关电源的理想增益相位图 设计任何控制系统首先必须清楚地定义出目标。通常，这个目标是建立一个简单的博得图以达到最好的系统动态响应，最紧密的线性和负载调节率和最好的稳定性。理想的闭环博得图应该包含三个特性：足够的相位裕量，宽的带宽，和高增益。高的相位裕量能阻尼振荡并缩短瞬态调节时间。宽的带宽允许电源系统快速响应线性和负载的突变。高的增益保证良好的线性和负载调节率。
开关电源设计学习园地https://www.doczj.com/doc/1e4978030.html, 开关电源控制环设计 资料来源：Switching power supply control loop design(ASTEC-Application Note 5) 译者：smartway 1. 绪论 在开关模式的功率转换器中，功率开关的导通时间是根据输入和输出电压来调节的。因而，功率转换器是一种反映输入与输出的变化而使其导通时间被调制的独立控制系统。由于理论近似，控制环的设计往往陷入复杂的方程式中，使开关电源的控制设计面临挑战并且常常走入误区。下面几页将展示控制环的简单化近似分析，首先大体了解开关电源系统中影响性能的各种参数。给出一个实际的开关电源作为演示以表明哪些器件与设计控制环的特性有关。测试结果和测量方法也包含在其中。 2. 基本控制环概念 2.1 传输函数和博得图 系统的传输函数定义为输出除以输入。它由增益和相位因素组成并可以在博得图上分别用图形表示。整个系统的闭环增益是环路里各个部分增益的乘积。在博得图中，增益用对数图表示。因为两个数的乘积的对数等于他们各自对数的和，他们的增益可以画成图相加。系统的相位是整个环路相移之和。 2.2 极点 数学上，在传输方程式中，当分母为零时会产生一个极点。在图形上，当增益以20dB 每十倍频的斜率开始递减时，在博得图上会产生一个极点。图1举例说明一个低通滤波器通常在系统中产生一个极点。其传输函数和博得图也一并给出。 2.3 零点 零点是频域范围内的传输函数当分子等于零时产生的。在博得图中，零点发生在增益以20dB 每十倍频的斜率开始递增的点，并伴随有90度的相位超前。图2描述一个由高通滤波器电路引起的零点。
总结：开关电源设计心得 首先从开关电源的设计及生产工艺开始描述吧，先说说印制板的设计。开关电源工作在高频率，高脉冲状态，属于模拟电路中的一个比较特殊种类。布板时须遵循高频电路布线原则。 1、布局：脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端，输入线应避免与其他电路平行，应避开。 Y电容应放置在机壳接地端子或FG连接端。共摸电感应与变压器保持一定距离，以避免磁偶合。如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大。 输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口。 控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外。 下面谈一谈印制板布线的一些原则 线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象。，这样大多数制板厂都能够很轻松满足生产要求，并可以把成品率控制得非常高，亦可实现合理的布线密度及有一个较经济的成本。 最小线间距只适合信号控制电路和电压低于63V的低压电路，当线间电压大于该值时一般可按照500V/1mm经验值取线间距。
