1-1过程控制系统中有哪些类型的被控量
温度、压力、流量、液位、物位、物性、成分
1-2过控系统有哪些基本单元构成，与运动控制系统有无区别
被控过程或对象、用于生产过程参数检测的检测仪表和变送仪表、控制器、执行机构、报警保护盒连锁等其他部件
过程控制，是一种大系统控制，控制对象比较多，可以想象为过程控制是对一条生1-4衰减比和衰减率 衰减比等于两个相邻同向波峰值之比。
衡量振荡过程衰减程度的指标。 衰减率是经过一个周期以后，波动幅度衰减的百分数。 衡量振荡过程衰减程度的另一种指标。 一般希望过程控制系统的衰减比η=4:1～10:1,相当于衰减率Ψ=0.75到0.9。 若衰减率Ψ =0.75,大约振荡两个波系统进入稳态。
1-5最大动态偏差和超调量有何异同
最大动态偏差是指在阶跃响应中，被控参数偏离其最终稳态值的最大偏差量，
表现在过渡 过程开始的第一个波峰（y1）。 最大动态偏差是衡量过程控制系统动态准确性的指标。 超调量为最大动态偏差占被控量稳态值的百分比。 余差是指过渡过程结束后，被控量新的稳态值与设定值的差值。余差是过程控制系统稳态准确性的衡量指标。 调节时间ts 是从过渡过程开始到结束的时间。 理论上应该为无限长。一般认为当被控量进入其稳态值的5%范围内所需时间 就是调节时间.调节时间是过程控制系统快速性的指标。
振荡频率β是振荡周期的倒数。
在同样的振荡频率下，衰减比越大则调节时间越短；当衰减比相同时，则振荡 频率越高，调节时间越短。振荡频率在一定程度上也可作为衡量过程控 制系统快速性的指标。
过程控制的目标 安全性 稳定性 经济性
过程工业的特点 强调实时性和整体性/全局优化的重要性/安全性要求
过程控制系统的特点 / 被控过程的多样性 / 控制方案的多样性/被控过程属慢过程、多参数控制/定值控制/过程控制多种分类方法 过程控制系统的性能指标/稳定性、准确性/快速性
2-1什么是对象的动态特性，为什么要研究它
研究对象特性通常以某种形式的扰动输入对象，引起对象输出发生相应的变化，这种变化在时域或者频域上用微分方程或者传递函数进行描述，称为对象的动态特性。 动态特性：被控参数随时间变化的特性y(t)
研究被控对象动态特性的目的是据以配合合适的控制系统，以满足生产过程的需求。 2-2描述对象动态特性的方法有哪些
参数描述法 /传递函数描述/差分方程描述/状态空间描述
非参数描述法---响应曲线/阶跃响应/脉冲响应/频率响应/噪声响应:白噪声、M 序列 2-3过控中被控对象动态特性有哪些特点
1)对象的动态特性是不振荡的 2）对象动态特性有延迟
3）被控对象本身是稳定的或中性稳定的
2-4单容对象放大系数K 和时间常数T 各与哪些因素有关，K 、T 大小对动态特性的 影响
T 反映对象响应速度的快慢
K 是系统的稳态指标/K 大，系统的灵敏度高 2-5对象的纯滞后时间产生的原因是什么
纯延迟现象产生的原因是由于扰动发生的地点与测定被控参数位置有一定距离。 具有自平衡能力的双容对象的传递函数1
)()()()(21221+++=
??=
s T T s T T K
s U s H s G
有纯延迟时
s
e s T T s T T K
s U s H s G 01
)()()()(21221τ-+++=??=
具有自平衡能力的多容对象
若还有纯延迟
4 PID 调节原理
4-1，P 、I 、D 控制规律各有何特点，那些是有差、无差调节，为了提高控制系统的稳定性，消除控制系统的误差，应该选择那些调节规律
P 调节中，调节器的输出信号u 与偏差信号e 成比例 u = Kp e P 调节对偏差信号能做出及时反应，没有丝毫的滞后 有差调节,(放大系数越小，即比例带越大，余差就越大)
比例带δ大,调节阀的动作幅度小，变化平稳，甚至无超调，但余差大，调节时间也很长
比例调节的特点：
（1）比例调节的输出增量与输入增量呈一一对应的比例关系，即：u = K e （2）比例调节反应速度快，输出与输入同步，没有时间滞后，其动态特性好。 （3）比例调节的结果不能使被调参数完全回到给定值，而产生余差。
若对象较稳定,则比例带可选小些，这样可以提高系统的灵敏度，使反应速度加快 积分调节（I 调节)
调节器的输出信号的变化速度du/dt 与偏差信号e 成正比，或者说调节器的输出与偏差信号的积分成正比，
只要偏差存在，调节器的输出就会不断变化 积分调节作用能自动消除余差./无差调节 稳定作用比P 调节差
滞后特性使其难以对干扰进行及时控制
增大积分速度，调节阀的速度加快，但系统的稳定性降低 微分调节（D 调节）
调节器的输出u 与被调量或其偏差e 对于时间的导数成正比
微分调节只与偏差的变化成比例，变化越剧烈，由微分调节器给出的控制作用越大 微分调节主要用于克服调节对象有较大的传递滞后和容量滞后 012345678
0.20.40.60.811.2
1.41.61.8Step Response
Time (sec)
A m p l i t u d e
K=0.2K=1K=10K=100
调节作用用以减少偏差。
比例作用大，可以加快调节，减少误差
但是过大的比例，使系统的稳定性下降，甚至造成系统的不稳定。
Time (sec)
A m p l i t u d e
Ti=1Ti=5Ti=10Ti=inf
积分调节作用：是使系统消除稳态误差，提高无差度。因为有误差，积分调节就进行，直至无差，积分调节停止，积分调节输出一常值。
积分作用的强弱取决于积分时间常数Ti ，Ti 越小，积分作用就越强。反之Ti 大则积分作用弱。
加入积分调节可使系统稳定性下降，动态响应变慢。
积分作用常与另两种调节规律结合，组成PI 调节器或PID 调节器。
Time (sec)
A m p l i t u d e
Td=0.5Td=1Td=10Td=0
微分调节作用：微分作用反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，在偏差还没有形成之前，已被微分调节作
%
100)
(1
?∞=y y σ)()(∞-=∞y r e 31y y =η1
3
1
y y y -=ψp
π
β2=
用消除。因此，可以改善系统的动态性能。
在微分时间选择合适情况下，可以减少超调，减少调节时间。
微分作用对噪声干扰有放大作用，因此过强的微分调节，对系统抗干扰不利。 此外，微分反应的是变化率，而当输入没有变化时，微分作用输出为零。
微分作用不能单独使用，需要与另外两种调节规律相结合，组成PD 或PID 控制器。
4-2，调节器P 、PI 、PD 动作规律对系统控制质量的影响 PI,比例积分调节的特点：
具有比例调节作用反应快、无滞后的优点，可以加快调整作用，缩短调节时间，又具有积分调节的优点，可以消除静差。
对于一般调节对象，均可用比例积分调节，比例带和积分时间选择合适，基本可以满足生产工艺要求。 PD,比例微分调节的特点: PD 调节也是有差调节
微分调节有提高控制系统稳定性的作用 适度引入微分动作可以允许稍许减小比例带 微分动作太强容易导致调节阀开度向两端饱和
在PD 调节中总是以比例动作为主，微分动作只能起辅助调节作用。 PD 调节器的抗干扰能力很差
微分调节动作对于纯迟延过程是无效的
4-3，什么是积分饱和，引起它的原因是，如何消除
如果执行机构已经到极限位置，仍然不能消除静差时，由于积分作用，尽管PID 差分方程式所得的运算结果继续增大或减小，但执行机构已无相应的动作，这就叫积分饱和。
积分饱和产生的条件1、调节器长期处于开环状态2、调节器具有积分控制作用3、调节器输入偏差长期得不到校正
抗积分饱和的措施、限制PI 调节器的输出/积分分离法/遇限削弱积分法
4-4一个自动控制系统，在比例控制的基础上分别增加适当的积分、微分作用，问 这两种情况对系统的稳定性、最大动态偏差、余差分别有何影响 为了得到相同的系统稳定性，应如何调整调节器的比例带，理由 I 作用：稳定性变差，最大动态偏差变大，消除残差。
D 作用：稳定性变好，最大动态偏差减小，不能消除残差。
2.I 作用：因为积分调节使系统稳定性变差，故可适当增大比例带，减弱比例调节作 2.D 作用：因为分微调节使系统稳定性变好，故可适当减小比例带，增强比例调节作
4-5微分动作规律克服被控对象的纯延迟和容积延迟的效果如何，克服外扰如何 纯迟延对象：在延迟时间段由于对象不发生变化，故微分作用在此阶段不起作用。此段时间过后对象的变化速率一定，故微分作用起作用，且强度保持不变。
容积迟延对象：对象从一开始便一直变化，且变化速率不定，顾此阶段内微分作用存在且随时间变化。最后对象不再变化时，微分作用消失，不再起作用。 4-6增大积分时间对控制系统的控制品质有什么影响，增大微分时间呢 增大积分时间TI ，稳定性提高、振荡减慢、调节过程减慢、振荡频率降低
适度引入微分动作可以允许稍许减小比例带，TD 超出某一上限值后，变得不稳定
(4.5)
%1001%100)/()/(min
max min
max min max min max ?--=?--=
e e u u K u u u e e e P δ
umax – umin -----调节器输出信号范围，即控制器输出的工作范围 4-14什么是数字PID 位置型控制算法和增量式控制算法
( 1）增量型算法不需做累加，计算误差后产生的计算精度问题，对控制量的计算影响较小。位置型算法用到过去的误差的累加，容易产生较大的累加误差。
（2）增量型算法得出的是控制的增量，不会影响系统的工作。位置型算法的输出是控制量的全部输出，误动作影响大
4-15为什么在计算机控制装置中通常采用增量式PID 控制算法 增量式PID 控制算法的优点
不累加误差，增量的确定仅与最近几次偏差采样值有关，计算精度对控制量的计算影响较小；
得出的是控制量的增量，误动作影响小；
增量型算法不对偏差做累加，因而也不易引起积分饱和； 易实现手动到自动的无冲击切换。
PID 控制的优点
①原理简单，使用方便； ②适应性强； ③鲁棒性强；
控制品质对被控对象特性的变化不大敏感。 ④对模型依赖少。
比例作用是依据___偏差的大小___来动作的，在系统中起着____稳定被控变量的作用； 积分作用是依据___偏差是否存在___来动作的，在系统中起着__消除余差____的作用； 微分作用是依据____偏差变化速度__来动作的，在系统中起着__超前调节____的作用。
5-1什么是串级控制系统，画出原理图
就是采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输出去操纵控制阀，从而对主被控变量具有更好的控制效果。
5-2传级控制系统与单回路相比有什么特点
(1) 串级系统由于副回路的存在, 使等效副对象时间常数减小，改善了对象的特性,使系统工作频率提高。
(2) 串级控制系统有较强的抗干扰能力，特别是干扰作用于副环的情况下,系统的抗干扰能力会更强。
(3) 串级系统具有一定的自适应能力。
5-3举例说明串级控制系统克服干扰的工作过程
如，在整个系统处于稳定状态下，燃料压力突然升高。结果，二次干扰对主变量的影响在副回路中得以克服。若，二次干扰对主变量的影响较强，则通过主回路进一步加以抑制。
5-9参数整定计算题
整定参数的方法可分为以下三种： 逐步逼近法、一步整定法、两步整定法
6-1比值控制系统的结构形式有几种，以及各自工作过程
以实现两个或两个以上物料保持一定比例关系为目的的控制系统。
开环比值控制 单闭环比值控制 双闭环比值控制 变比值控制
6-6为什么4:1整定方法不适合比值控制系统
单闭环比值控制系统、双闭环的副流量回路、变比值回路均为随动控制系统，希望副流量跟随主流量变化，始终保持固定的配比关系。出现4：1振荡时，固定配比关系不能保证。
6-8设置均匀控制的目的是什么，特点？
使两个有关联的被控变量在规定范围内缓慢地、均匀地变化，前后设备在物料的供求上相互兼顾、均匀协调的系统。
两被控变量都是变化的
两个被控变量的调节过程是缓慢的
两个被控变量的变化在工艺允许的范围内 6-10均匀控制的与单回路系统有何异同
单：一对一控制咯，不是正作用就是反作用。响应快，效果好。环节少，故障少。
7-1前馈控制与反馈控制各自特点？在前馈中，如何达到全补偿？静态和动态前馈的联系和区别 反馈控制
按被控量的偏差进行控制，即控制器的输入是被控量的偏差。
所以，反馈控制作用期间系统是偏离设定值的，即被控量是受扰动影响的。 前馈控制
按扰动量的变化进行控制，即控制器的输入是扰动量。
“前馈”的意思：根据扰动量的大小（而非被控量反馈后得到的偏差）来直接改变控制量，以抵消或减小扰动对被控量的影响。
7-2前馈控制有哪些结构形式，工业控制中为什么很少单独使用前馈控制，而选用前馈-反馈控制系统。
单纯的前馈控制
只能对指定的扰动量进行补偿；
对指定的扰动量，由于环节或系统数学模型的简化、工况的变化以及对象特性的漂移等，也很难实现完全补偿。
前馈—反馈控制
前馈控制器用来消除主要扰动量的影响；
反馈控制器则用来消除前馈控制器不精确和其它不可测干扰所产生的影响。
7-3设计前馈控制器
7-4
8-1常用的解耦设计方法有，各自优缺点
前馈补偿解耦法/
反馈解耦法/解耦器通常配置在反馈通道上，而不是配置在系统的前向通道上。
对角阵解耦法/它要求被控对象特性矩阵与解耦环节矩阵的乘积等于对角阵。
单位阵解耦法/要求被控对象特性矩阵与解耦环节矩阵的乘积等于单位阵
采用不同的解耦方法都能达到解耦的目的，采用单位阵解耦法的优点更突出。对角阵解耦法和前馈补偿解耦法得到的解耦效果和系统的控制质量是相同的，这两种方法都是设法解除交叉通道，并使其等效成两个独立的单回路系统
单位阵解耦法，除了能获得优良的解耦效果之外，还能提高控制质量，减少动态偏差，加快响应速度，缩短调节时间。
8-2求相对增益矩阵
8-3求相对增益
8-4设计调节器-解耦环节的参数
8-6耦合矩阵
8-7
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配
合和支持）

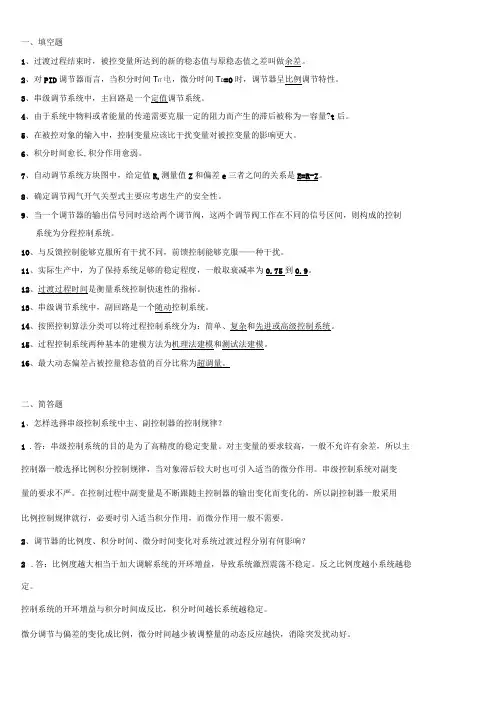

精品文档过程控制系统考试试题汇总(预测) 编辑：郭长龙河南工业大学 一：填空题28分 1?过程控制系统一般由控制器、执行器、被控过程、测量变送等环节组成。 2.过程控制系统由工程仪表和被控过程两部分组成。 3?过程控制仪表的测量变送环节由传感器和变送器两部分组成。 4.过程检测仪表的接线方式有两种：电流二线制四线制、电阻三线制 5?工程中，常用引用误差作为判断进度等级的尺度。 6?压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测 7?调节阀按能源不同分为三类：气动调节阀、电动调节阀、液动调节阀&电动执行机构本质上是一个位置伺服系统。 9 ?气动执行结构主要有薄膜式和活塞式两大类。 10. 理想流量特性有四类，分别是直线、对数、抛物线、快开。 11. 过程数学模型的求取方法有三种，分别是机理建模、试验建模、混合建模。 12?PID调节器分为模拟式和数字式两种。 13?造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。 14?自动控制系统稳定运行的必要条件是：闭环回路形成负反馈。 15?DCS的基本组成结构形式是三点一线”。 二：名词解释20分 1?过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。 2?积分饱和：在积分控制范围内，积分控制输出与偏差的时间积分成正比，当控制输出达到一定限制后就不在继续上升或下降，这就是积分饱和现象。 3?串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。 4?比例控制系统：凡是两个或多个参数自动维持一定比例关系的过程控制系统，称为比例控制系统。5均匀控制系统：控制量和被控量在一定范围内都缓慢而均匀的变化的系统，称为均匀控制系统。6?超驰控制系统：指在一个控制系统中，设有两个控制器，通过高低值选择器选出能适应安全生产状态的控制信号，实现对生产过程的自动化控制。 7?分程控制系统：一个控制器的输出信号分段分别去控制两个或两个以上调节阀动作的系统称为分程控制系统。 8?阀位控制系统：是综合考虑快速性、有效性、经济性和合理性的一种控制系统。 9?集散控制系统：是把控制技术、计算机技术、图像显示技术及通信技术结合起来，实现对生产过程的监视控制和管理的系统。 10?现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。 三：简答题32分 1?什么是PID，它有哪三个参数，各有什么作用？怎样控制？ 答：PID是比例-积分-微分的简称。其三个参数及作用分别为： (1 )比例参数KC,作用是加快调节，减小稳态误差。 (2)积分参数Ki，作用是减小稳态误差，提高无差度 精品文档

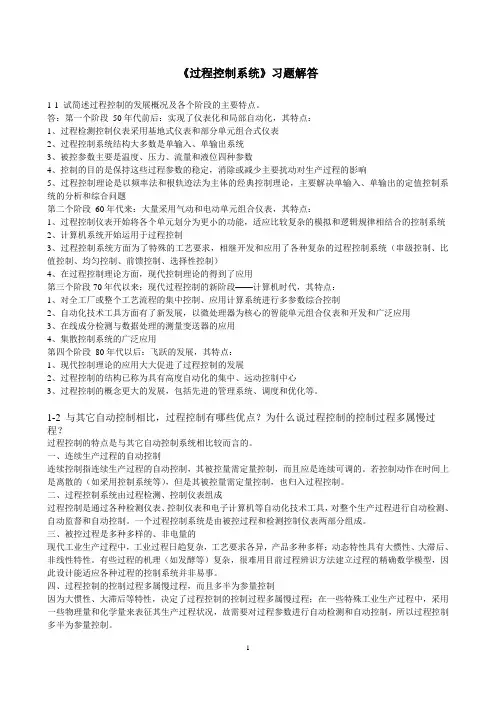

《过程控制系统》习题解答 1-1 试简述过程控制的发展概况及各个阶段的主要特点。 答：第一个阶段50年代前后：实现了仪表化和局部自动化，其特点： 1、过程检测控制仪表采用基地式仪表和部分单元组合式仪表 2、过程控制系统结构大多数是单输入、单输出系统 3、被控参数主要是温度、压力、流量和液位四种参数 4、控制的目的是保持这些过程参数的稳定，消除或减少主要扰动对生产过程的影响 5、过程控制理论是以频率法和根轨迹法为主体的经典控制理论，主要解决单输入、单输出的定值控制系统的分析和综合问题 第二个阶段60年代来：大量采用气动和电动单元组合仪表，其特点： 1、过程控制仪表开始将各个单元划分为更小的功能，适应比较复杂的模拟和逻辑规律相结合的控制系统 2、计算机系统开始运用于过程控制 3、过程控制系统方面为了特殊的工艺要求，相继开发和应用了各种复杂的过程控制系统（串级控制、比值控制、均匀控制、前馈控制、选择性控制） 4、在过程控制理论方面，现代控制理论的得到了应用 第三个阶段70年代以来：现代过程控制的新阶段——计算机时代，其特点： 1、对全工厂或整个工艺流程的集中控制、应用计算系统进行多参数综合控制 2、自动化技术工具方面有了新发展，以微处理器为核心的智能单元组合仪表和开发和广泛应用 3、在线成分检测与数据处理的测量变送器的应用 4、集散控制系统的广泛应用 第四个阶段80年代以后：飞跃的发展，其特点： 1、现代控制理论的应用大大促进了过程控制的发展 2、过程控制的结构已称为具有高度自动化的集中、远动控制中心 3、过程控制的概念更大的发展，包括先进的管理系统、调度和优化等。 1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？ 过程控制的特点是与其它自动控制系统相比较而言的。 一、连续生产过程的自动控制 连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。 二、过程控制系统由过程检测、控制仪表组成 过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对整个生产过程进行自动检测、自动监督和自动控制。一个过程控制系统是由被控过程和检测控制仪表两部分组成。 三、被控过程是多种多样的、非电量的 现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。有些过程的机理（如发酵等）复杂，很难用目前过程辨识方法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。 四、过程控制的控制过程多属慢过程，而且多半为参量控制 因为大惯性、大滞后等特性，决定了过程控制的控制过程多属慢过程；在一些特殊工业生产过程中，采用一些物理量和化学量来表征其生产过程状况，故需要对过程参数进行自动检测和自动控制，所以过程控制多半为参量控制。
