机电传动与控制
一、填空题
1、凡是自动或手动接通和断开电路，以及能实现对电路或非电对象切换、控制、保护、检测、变换、和调节目的的电气元件统称为电器。
2、电器按工作电压等级分为低压电器和高压电器。
3、低压电器是指，工作电压在交流1200V或直流在1500V以下的各种电器。
4、高压电器是指，工作电压在交流1200V或直流在1500V以上的各种电器。
5、电器按用途分为控制电器、主令电器、保护电器、配电电器和执行电器。
6、电器按工作原理分为电磁式电器和非电量控制电器。
7、电磁式电器大多主要由感测部分（电磁机构）和执行部分（触头系统）组成。
8、电磁机构是电磁式电器的感测部分，它的主要作用是将电磁能量转换为机械能量，带动触头动作，从而完成接通和分断电路。
9、电磁机构由吸引线圈、铁心和衔铁等组成。
10、常用的磁路结构分为衔铁沿棱角转动的拍合式铁心、衔铁沿轴转动的拍合式铁心、衔铁直线运动的双E型直动式铁心。
11、电磁式电器分为直流和交流两大类，都是利用电磁感应原理制成。
12、吸引线圈的作用是将电能转换成磁场能量。
13、所谓电磁铁的吸力特性，是指电磁吸力Fat随衔铁与铁心间气隙δ变化的关系曲线。
14、所谓电磁铁的反力特性，是指反作用力Fr随衔铁与铁心间气隙δ变化的关系曲线。
15、交流电磁铁装短路环的作用是消除振动和噪声。
16、电器的触头主要有桥式触头和指形触头两种结构型式。
17、常用的灭弧方法有电动力灭弧、磁吹灭弧、灭弧罩灭弧和栅片灭弧等。
18、常用的开关电器主要有刀开关、转换开关、断路器和漏电保护断路器。
19、刀开关由操作手柄、触刀、静插座和绝缘底板组成。
20、刀开关按刀数分为单极、双极和三极。
21、转换开关又称组合开关。
22、断路器俗称自动开关，是用于低压配电电路不频繁通断控制，在电路发生短路、过载或欠电压等故障时，能自动分断故障电路，是低压配电线路中应用广泛的一种保护电器。
23、漏电保护断路器是一种安全保护电器，在电路中作为触电和漏电保护之用。
24、熔断器是用于配电线路的严重过载和断路保护。
25、熔断器的安秒特性是指熔断器的熔断时间与熔断电流的关系曲线。
26、熔断器的类型主要有：插入式、螺旋式、封闭管式和新型熔断器四种。
27、选择熔断器时，其额定电压应大于或等于线路的工作电压。
28、熔体额定电流电流的大小与负载的大小及性质有关。
29、主令电器是自动系统中专用于发布控制指令的电器。
30、主令电器按作用分为控制按钮、位置开关、万能转换开关和主令控制器等。
31、行程开关是一种利用生产机械的某些运动部件的碰撞来发出控制指令的主令电器。
32、接近开关又称无触点行程开关，是以不直接接触方式进行控制的一种位置开关。
33、万能转换开关是一种多档位、控制多回路的组合开关，用于控制电路发布控制指令或用于远距离控制。
34、接触器能频繁地接通或断开交直流主电路，实现远距离自动控制。
35、接触器有交流接触器和直流接触器两类。
36、继电器是根据某种输入信号接通或断开小电流控制电路，实现远距离自动控制和保护的自动控制电器。
37、继电器按输出形式分为有触点和无触点两类。
38、继电器按用途分为控制用和保护用继电器。
39、时间继电器是一种利用电磁原理或机械动作原理实现触头延时接通和断开的自动控制电器。
40、时间继电器按延时方式分为通电延时型和断电延时型两类。
41、热继电器是利用电流的热效应原理实现电动机的过载保护，具有反时限保护特性。
42、速度继电器主要用于笼型异步电动机的反接制动控制，主要由转子、定子和触头三部分组成。
43、电气系统图一般有三种：电气原理图、电器布置图、电气安装接线图。
44、国家标准局颁布的GB4728-84表示“电器图用图形符号”、GB6988-87表示“电气制图”和GB7159-87表示“电气技术中的文字符号制订通则”。
45、绘制电气原理图时按主电路和辅助电路两部分进行绘制。
46、三相笼型异步电动机一般有全压起动和减压起动两种方式。
47、常用的减压起动有定子串电阻、星形-三角形换接、自耦变压器及延边三角形起动。
48、三相笼型异步电动机制动方法有机械制动和电气制动两大类。
49、三相笼型异步电动机电气制动方法有反接制动和能耗制动两大类。
50、反接制动是利用改变电动机电源的相序，使定子绕组产生相反方向的旋转磁场，因而产生制动转矩的一种制动方法。
51、所谓能耗制动，就是在电动机脱离三相电源之后，定子绕组上加一个直流电压，利用转子感应电流与静止磁场的作用以达到制动的目的。
52、电气控制系统中常用的保护环节有短路保护、过载保护、零电压及欠电压保护及弱磁保护等。
53、常用的断路保护元件有熔断器和断路器等。
54、
55、
56、PLC按结构形式分为整体式和模块式PC。
57、PLC按I/O点数和存储容量分为小型、中型和大型。
58、PLC按功能分为低档机、中档机和高档机。
59、PLC的主机是由CPU、存储器、I/O单元和电源单元组成。
60、PLC的存储器分程序存储器和用户（应用软件）存储器、数据存储器。
61、PLC控制系统主要由I/O扩展模块和扩展单元、I/O特殊功能模块、编程器及外围设备等组成。
62、输入接口电路的输入方式有直流输入、交流输入和交直流输入三种。
63、PC的编程器主要由键盘、显示屏、工作方式选择开关和外存储器接口等部件组成。
64、通常PLC一个扫描周期分三个阶段进行，即输入采样、用户程序执行阶段和输出刷新，三个阶段周期重复循环进行。
65、PLC的编程语言有梯形图、指令表、顺序功能图、级式、逻辑图和高级编程语言。
66.三相异步电动机根据转子绕组的结构型式分为鼠笼式转子和绕线式
转子电动机。
67.三相异步电动机主要由定子(静止部分) 和转子(旋转部分)两部分组成。根据转子绕组的结构不同，分为鼠笼式和绕线式电动机。
68.异步电动机转子旋转方向总是与旋转磁场的方向相同。
69.旋转磁场的旋转方向与三相电源的相序一致。要使旋转磁场反转，只要把接到定子绕组上的任意两根电源线对调即可实现。
70.一台在工频电源作用下的两极三相异步电动机，其旋转磁场的转速为3000 r/min，当磁极对数P=2或3时，旋转磁场的转速为1500或 1000 r/min。
71.所谓转差率，就是转速差与同步转速的比值，其数学表达为
s=(n1-n)/n1。
72.异步电动机的转子转速总是低于同步转速。
73.一台四级异步电动机，通入工频三相交流电，若转差率S=4%，则电动机的转速为 1440 r/min，同步转速为1500 r/min。
74.三相鼠笼式异步电动机稳定运行时，如果负载加重，则电动机转速降低，而电磁转矩将增大，直到转矩平衡，电动机将以较低的转速重新稳定运行。如果阻力矩超过最大转矩，则电动机的转速将很快下降，直到
停止运行。
75.直流电动机由定子和转子（又称电枢）两个主要部分组成。
76.直流电动机按照主磁极绕组（又称励磁绕组）与电枢绕组连接方式的不同可分为并励式、串励式、他励式、复励式。
77.若三相笼式异步电动机铭牌上电压为380V/220V，当电源电压为380V，定子绕组应接成 Y 形；当电源电压为220V时，定子绕组应接成△形。
78.一台三相交流电机通入三相对称电流后产生的磁势具有幅值大小不变及旋转速度为60f1/p r/min的特点。
79. 常用于机械设备的电气工程图有三种：电气原理图、电器元件布置图和电器元件接线图。其中，电气原理图一般分主电路、控制电路两部分画出，当电路图垂直布置时，电源线应水平（垂直/水平）画，其它电路水平画,控制电路的耗能元件画在电路的下端。
80.笼型异步电动机降压起动常用的方法有定子串电阻降压起动、星形—三角形降压起动和自耦变压器降压起动。
81.机床电气控制中常用的制动方法有电气制动和能耗制动。
82.在电气控制中“停止”和“急停”按钮的颜色必须为红色，起
动按钮的颜色为绿色。
83.电弧是一种气体放电现象，电弧的存在既妨碍了电路及时可靠的分断，又使触头受到磨损。低压电器中常用的灭弧方法有电动力灭弧、磁吹灭弧、栅片灭弧和灭弧罩灭弧等。
84.常用的控制继电器有速度继电器、时间继电器、压力继电器、热继电器等。
85.电磁式低压电器是利用电磁感应现象实现低压电器功能的电器。就其结构而言，大都由三部分组成，电磁机构、触头系统及灭弧装置。
86.电磁式低压电器中的触头结构形式主要由单断点指形触头和双断点桥式触头，后者的灭弧效果好。
87.接触器的主要参数有额定电压、额定电流、吸引线圈额定电压、分断能力、操作频率等。
88.热继电器在电路中主要对交流电动机起过载保护，但不能做瞬时过载保护，更不能做短路保护。对于可逆运行和频繁通断的电动机，不宜采用热继电器保护，必要时可采用装入电动机内部的温度继电器。对于三角形接法的电动机，必须采用带断相保护的热继电器。
89. PLC采用的是周期性循环扫描的工作方式，其工作过程可分为输入采样阶段、程序执行阶段和输出刷新阶段。
90. PLC的主要性能指标有I/O点数、扫描速度、存储器容量等。
91. PLC控制器的输出有三种形式：继电器输出、晶闸管输出、晶体管输出。
92. PLC从结构上可分为整体式和模块式两种。
第一章绪论 1、概念： 水准面、大地水准面、高差、相对高程、绝对高程、测定、测设 2、知识点： （1）测量学的重要任务是什么？(测定、测设) （2）铅垂线、大地水准面在测量工作中的作用是什么？(基准线、基准面) （3）高斯平面直角坐标系与数学坐标系的异同。 （4）地面点的相对高程与高程起算面是否有关？地面点的相对高程与绝对高程的高程起算面分别是什么？ （5）高程系统 （6）测量工作应遵循哪些原则？ （7）测量工作的基本内容包括哪些？ 一、名词解释： 1.简单： 铅垂线：铅垂线是指重力的方向线。 1.水准面：设想将静止的海水面向陆地延伸，形成一个封闭的曲面，称为水准面。 大地体：大地水准面所包围的地球形体称为大地体，它代表了地球的自然形状和大小。 地物：测量上将地面上人造或天然的固定物体称为地物。 地貌：将地面高低起伏的形态称为地貌。 地形：地形是地物和地貌的总称。 2.中等： 测量学：测量学是研究地球的形状和大小以及确定地面点位的科学。 测定即测绘：是指使用测量仪器与工具，通过测量和计算，把地球表面的地形缩绘成地形图，供经济建设、规划设计、科学研究和国防建设使用。 测设：测设又称施工放样，是把图纸上规划好的建筑物、构筑物的位置在地面上标定出来，作为施工的依据。 特征点：特征点是指在地物的平面位置和地貌的轮廓线上选择一些能表现其特征的点。 3.偏难： 变形观测：变形观测是指对地表沉降、滑动和位移现象以及由此而带来的地面上建筑物的变形、倾斜和开裂等现象进行精密的、定期的动态观测，它对于地震预报、大型建筑物和高层建筑物的施工和安全使用都具有重要意义。 大地水准面：由于水面可高可低，因此水准面有无穷多个，其中通过平均海水面的水准面，称为大地水准面，大地水准面是测量工作的基准面。 高程：地面点的高程是从地面点到大地水准面的铅垂距离，也称为绝对高程或海拔，用H表示，如A点的高称记为H A。 高差：地面上两点间高程差称为高差，用h表示。 绝对高程 H ：地面点沿铅垂线到大地水准面的距离，简称高程、海拨、正高。 相对高程 H′：地面点沿铅垂线到假定水准面的距离，称为相对高程或假定高程。 测量工作的基本步骤：技术设计、控制测量、碎部测量、检查和验 收测绘成果 二、填空题 1.地面点到铅垂距离称为该点的绝对对高程；地面点到铅垂距离称为该点的相对高程。 大地水准面，假定水准面 2.通过海水面的称为大地水准面。平均，水准面 3.测量工作的基本要素是、和高程。距离，角度 4.测量使用的平面直角坐标是以中央子午线与赤道的交点为坐标原点，中央子午线为x轴，向为正，以赤
机电传动与控制 一、填空题 1、凡是自动或手动接通和断开电路，以及能实现对电路或非电对象切换、控制、保护、检测、变换、和调节目的的电气元件统称为电器。 2、电器按工作电压等级分为低压电器和高压电器。 3、低压电器是指，工作电压在交流1200V或直流在1500V以下的各种电器。 4、高压电器是指，工作电压在交流1200V或直流在1500V以上的各种电器。 5、电器按用途分为控制电器、主令电器、保护电器、配电电器和执行电器。 6、电器按工作原理分为电磁式电器和非电量控制电器。 7、电磁式电器大多主要由感测部分（电磁机构）和执行部分（触头系统）组成。 8、电磁机构是电磁式电器的感测部分，它的主要作用是将电磁能量转换为机械能量，带动触头动作，从而完成接通和分断电路。 9、电磁机构由吸引线圈、铁心和衔铁等组成。 10、常用的磁路结构分为衔铁沿棱角转动的拍合式铁心、衔铁沿轴转动的拍合式铁心、衔铁直线运动的双E型直动式铁心。 11、电磁式电器分为直流和交流两大类，都是利用电磁感应原理制成。 12、吸引线圈的作用是将电能转换成磁场能量。 13、所谓电磁铁的吸力特性，是指电磁吸力Fat随衔铁与铁心间气隙δ变化的关系曲线。 14、所谓电磁铁的反力特性，是指反作用力Fr随衔铁与铁心间气隙δ变化的关系曲线。 15、交流电磁铁装短路环的作用是消除振动和噪声。 16、电器的触头主要有桥式触头和指形触头两种结构型式。 17、常用的灭弧方法有电动力灭弧、磁吹灭弧、灭弧罩灭弧和栅片灭弧等。 18、常用的开关电器主要有刀开关、转换开关、断路器和漏电保护断路器。 19、刀开关由操作手柄、触刀、静插座和绝缘底板组成。 20、刀开关按刀数分为单极、双极和三极。 21、转换开关又称组合开关。 22、断路器俗称自动开关，是用于低压配电电路不频繁通断控制，在电路发生短路、过载或欠电压等故障时，能自动分断故障电路，是低压配电线路中应用广泛的一种保护电器。 23、漏电保护断路器是一种安全保护电器，在电路中作为触电和漏电保护之用。 24、熔断器是用于配电线路的严重过载和断路保护。 25、熔断器的安秒特性是指熔断器的熔断时间与熔断电流的关系曲线。 26、熔断器的类型主要有：插入式、螺旋式、封闭管式和新型熔断器四种。 27、选择熔断器时，其额定电压应大于或等于线路的工作电压。 28、熔体额定电流电流的大小与负载的大小及性质有关。 29、主令电器是自动系统中专用于发布控制指令的电器。 30、主令电器按作用分为控制按钮、位置开关、万能转换开关和主令控制器等。 31、行程开关是一种利用生产机械的某些运动部件的碰撞来发出控制指令的主令电器。 32、接近开关又称无触点行程开关，是以不直接接触方式进行控制的一种位置开关。 33、万能转换开关是一种多档位、控制多回路的组合开关，用于控制电路发布控制指令或用于远距离控制。 34、接触器能频繁地接通或断开交直流主电路，实现远距离自动控制。 35、接触器有交流接触器和直流接触器两类。 36、继电器是根据某种输入信号接通或断开小电流控制电路，实现远距离自动控制和保护的自动控制电器。 37、继电器按输出形式分为有触点和无触点两类。
1. 2.电动机中的短路保护、过电流保护和长期过载（热）保护有何区别？ 答：电动机中的短路保护是指电源线的电线发生短路，防止电动机过大的电枢电路损坏而自动切断电源的保护动作。 过电流保护是指当电动机发生严重过载时，保护电动机不超过最大许可电流。长期过载保护是指电动机的短时过载是可以的，但长期过载时电动机就要发热，防止电动机的温度超过电动机的最高绝缘温度。 3.为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相 反，为什么？ 答：因为热继电器的发热元件达到一定温度时才动作，如果短路热继电器不能马上动作，这样就会造成电动机的损坏。而熔断器，电源一旦短路立即动作，切断电源。 4.时间继电器的四个延时触点符号各代表什么意思？ 延时闭合的动合触点 延时断开的动断触点 延时闭合的动断触点 延时断开的动合触点
5.请绘制延时吸合型时间继电器的图形符号（包含线圈和触点）P124 6.直线电动机的主要特点是什么？ 答：直线电动机的优点是:①直线电动机无需中间传动机构，因而使整个机构得到简化，提高了精度，减少了振动和噪声。②反应快速。③散热良好，额定值高，电流密度可取很大，对启动的限制小。④装配灵活，往往可将电动机的定子和动子分别于其他机体合成一体。 缺点是存在着效率和功率因数低，电源功率大及低速性能差等。 7.异步电动机的启动方法有哪些，并说明其各自特点和应用场合。 直接起动：优点：起动简单；缺点：起动电流大，对电网冲击大。 星三角起动：优点：起动电流为全压起动时的1／3；缺点：起动转矩均为全压起动时的1／3。 自耦降压起动：优点：起动较平稳，设备较简单；缺点：不能频繁起动。 延边三角起动：优点：起动电流小，转矩较星三角大；缺点：仅适用于定子绕组有中间抽头的电机。 定子串电阻（电抗）起动：优点：可用于调速；缺点：电阻损耗大，不能频繁起动。 软启动：优点：启动平滑，对电网冲击少；缺点：费用较高，有谐波干扰。 变频启动：优点：启动平滑，对电网冲击少，起动转矩大，可用于调速；缺点：费用高，有谐波干扰。 转子串电阻起动（绕线式异步电动机）：优点是起动转矩大；缺点是启动损耗较大。 转子串接频敏变阻器起动（绕线式异步电动机）：优点：接线简单；缺点：起动转矩不很大。 8.异步电动机有哪几种制动状态？各有何特点？ 答：（1）反馈制动。当电动机的运行速度高于它的同步转速，异步电动机就进入发电状态。这时转子导体切割旋转磁场的方向与电动状态时的方向相反，电流改变了方向，电磁转矩也随之改变方向，于是起制动作用。 （2）反接制动。电源反接，改变电动机的三相电源的相序，则改变旋转磁场的方向，电磁转矩由正变负，这种方法容易造成反转。倒拉制动，出现在位能
测量学(专升本) 单选题 1. 下述水准测量误差中，属于偶然误差的是_______。(2分) (A) 水准管居中误差(B) 水准尺倾斜(C) 水准管轴不平行视准轴的误差(D) 地球曲率的影响 参考答案：A 2. 任意两点之间的高差与起算水准面的关系是_______。(2分) (A) 不随起算面而变化(B) 随起算面变化(C) 总等于绝对高程(D) 无法确定 参考答案：A 3. 地形图上有27、28、29、30、31、32、33、34、35m等相邻等高线，则计曲线为_______。(2分) (A) 29m、34m(B) 28m、33m(C) 30m、35m(D) 27m、32m 参考答案：C 4. 观测三角形三个内角后，将它们求和并减去180°所得的三角形闭合差为_______。(2分) (A) 中误差(B) 真误差(C) 相对误差(D) 系统误差 参考答案：B 5. 分别在两个已知点向未知点观测，测量两个水平角后计算未知点坐标的方法是_______。(2分) (A) 导线测量(B) 侧方交会(C) 后方交会(D) 前方交会 参考答案：D 6. 地形图的比例尺愈大，则_______。(2分) (A) 表示地形、地物愈详细，测图成本愈高，图上点位精度愈低。 (B) 表示地形、地物愈粗略，测图成本愈低，图上点位精度愈低。 (C) 表示地形、地物愈详细，测图成本愈高，图上点位精度愈高。 (D) 以上都不对 参考答案：C 7. 地形图上首曲线的论述正确的是_______。(2分) (A) 首曲线是指第一根等高线(B) 首曲线是按整数高程值绘制的等高线 (C) 首曲线是按基本等高距绘制的等高线(D) 首曲线是图内高程最高的那根等高线 参考答案：C 8. 测量坐标系与数学坐标系的共同之处是_______。(2分) (A) 横坐标轴都用X表示(B) 纵坐标轴都用Y表示(C) 象限角按顺时针方向旋转(D) 三角函数公式使用上一致 参考答案：D 填空题 9. 某地的地理坐标为东经95°16’.北纬31°11’，高斯投影时若按6°带分带，它所在的6°带带号为___(1)___ ，若按地形图100万分之一分幅，它所在的图幅编号为___(2)___ 。(2分) (1).参考答案:16 (2).参考答案:H46 10. 圆水准器的作用是___(3)___ ，管水准器的作用是___(4)___ 。(2分)(1).参考答案:粗平 (2).参考答案:精平 11. 已知，，若等高距为5m，则通过A.B两点间的首曲线的高程为___(5)___ ，通过A.B 两点间的计曲线的高程为___(6)___ 。(2分) (1).参考答案:45m (2).参考答案:50m 12. 已知AB的坐标方位角为128o，A点的磁偏角和子午线收敛角分别为为1o 和2o，则AB的真方位角和磁方位角分别是___(7)___ 和___(8)___ 。(2分) (1).参考答案:130 o (2).参考答案:129 o 13. 已知A点高程HA=93.251m，高差hBA=-3.328m，则B 点的高程HB为___(9)___ 。(1分) (1).参考答案:96.579m 14. 已知A点的横坐标为，则A点所在的高斯分带的带号是___(10)___ ，A点在该带的中央子午线的___(11)___ ，距离中央子午线___(12)___ 。(3分) (1).参考答案:20 (2).参考答案:东侧 (3).参考答案:187.563km 15. 已知某直线AB的坐标方位角为95°18′、磁方位角为95°33′、真方位角为95°27′，则A点的子午线收敛角为___(13)___ ，磁偏角为___(14)___ ，磁坐偏角为___(15)___ 。(3分) (1).参考答案:9′ (2).参考答案:-6′ (3).参考答案:-15′ 16. 已知武昌某点的经纬度为L=114°17′E，B=30°31′N，则该点所在的1：100万比例尺图幅编号为___(16)___ ，该图幅的经度范围是___(17)___ ，纬度范围是___(18)___ 。(3分) (1).参考答案:H50 (2).参考答案:114°E~120°E (3).参考答案:28°N~32°N 17. 直线定向常用的标准方向有___(19)___ 、___(20)___ 和___(21)___ 。(3分) (1).参考答案:真北方向或磁北方向或坐标纵轴北向 (2).参考答案:磁北方向或坐标纵轴北向或真北方向 (3).参考答案:坐标纵轴北向或真北方向或磁北方向18. 在大比例尺的地形图上，围墙的符号是___(22)___ 符号，水库的符号是___(23)___ 符号，路灯的符号是___(24)___ 符号。(3分) (1).参考答案:半依比例符号 (2).参考答案:依比例符号 (3).参考答案:不依比例符号 19. 测量上是用___(25)___ 和___(26)___ 来表示某点的空间位置的。(3分) (1).参考答案:坐标或高程 (2).参考答案:高程或坐标 20. 已知某经纬仪一个测回的测角中误差为±6″，今欲使某
第一章绪论 一、名词解释： 1.简单： 铅垂线：铅垂线是指重力的方向线。 水准面：设想将静止的海水面向陆地延伸，形成一个封闭的曲面，称为水准面。 大地体：大地水准面所包围的地球形体称为大地体，它代表了地球的自然形状和大小。 地物：测量上将地面上人造或天然的固定物体称为地物。 地貌：将地面高低起伏的形态称为地貌。 地形：地形是地物和地貌的总称。 2.中等： 测量学：测量学是研究地球的形状和大小以及确定地面点位的科学。 测绘：测绘是指使用测量仪器与工具，通过测量和计算，把地球表面的地形缩绘成地形图，供经济建设、规划设计、科学研究和国防建设使用。 测设：测设又称施工放样，是把图纸上规划好的建筑物、构筑物的位置在地面上标定出来，作为施工的依据。 特征点：特征点是指在地物的平面位置和地貌的轮廓线上选择一些能表现其特征的点。 3.偏难： 变形观测：变形观测是指对地表沉降、滑动和位移现象以及由此而带来的地面上建筑物的变形、倾斜和开裂等现象进行精密的、定期的动态观测，它对于地震预报、大型建筑物和高层建筑物的施工和安全使用都具有重要意义。 大地水准面：由于水面可高可低，因此水准面有无穷多个，其中通过平均海水面的水
准面，称为大地水准面，大地水准面是测量工作的基准面。 高程：地面点的高程是从地面点到大地水准面的铅垂距离，也称为绝对高程或海拔，用H表示，如A点的高称记为H A。 高差：地面上两点间高程差称为高差，用h表示。 二、填空题 1.地面点到铅垂距离称为该点的绝对对高程；地面点到铅垂距离称为 该点的相对高程。大地水准面，假定水准面 2.通过海水面的称为大地水准面。平均，水准面 3.测量工作的基本要素是、和高程。距离，角度 4.测量使用的平面直角坐标是以中央子午线与赤道的交点为坐标原点，中央子午线为x 轴，向为正，以赤道为y轴向为正。北，东 5.地面点位若用地理坐标表示，应为、和绝对高程。经度，纬 度 6.地面两点间高程之差，称为该两点间的，一般用h表示。A，B两点之间的 高差记为。高差， h AB 7.地球是一个旋转的，如果把它看作圆球，其半径的概值为 km。椭球体，6371 8.地面点的经度为该点的子午面与所夹的角。首子午面，二面 9.地面点的纬度为该点的与所组成的角度。球面法线， 赤道平面 10.测量工作的程序是、。先控制后 碎部，步步检核 11.测量学的任务是、和监测。测绘，测设 12.某点的经纬度为123°28', 45°12',该点在高斯6°投影带的带号为， 中央子午线的经度为°。51，123° 13.为了使高斯平面直角坐标系的y坐标恒大于零，将x轴自中央子午线向移动

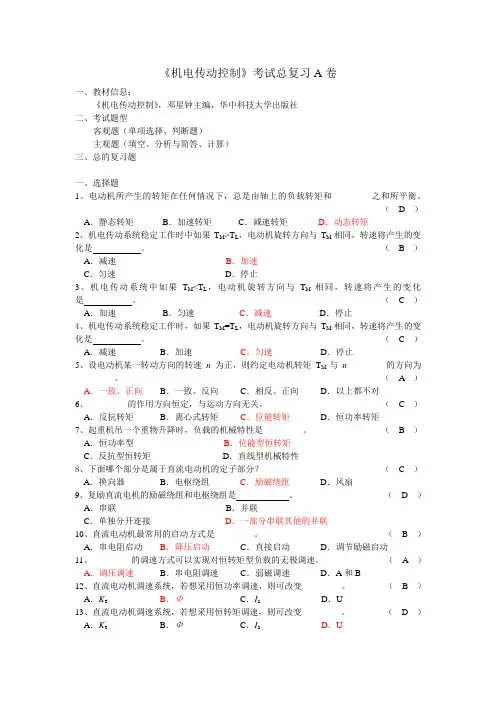

《机电传动控制》课程总复习2013.01 一、选择题 1、电 动机所产 生的转矩 在任何情 况下，总是 由轴上的 负载转矩 和 _________ 之和所平 衡。 （ D ）A．静态转矩B．加速转矩 C．减速转矩 D．动态转矩 2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。（ B ）A．减速 B．加速 C．匀速 D．停止 3、机电传动系统中如果T M 习题1 1．什么叫大地水准面?它有什么特点和作用? 2．什么叫绝对高程、相对高程及高差? 3．测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别? 4．什么叫高斯投影？高斯平面直角坐标系是怎样建立的? 5．已知某点位于高斯投影6°带第20号带，若该点在该投影带高斯平面直角坐标系中的横坐标y ＝-306579.210m ，写出该点不包含负值且含有带号的横坐标y 及该带的中央子午线经度0L 。 6．什么叫直线定线？标准方向有几种？什么是坐标方位角？ 7．某宾馆首层室内地面±0.000的绝对高程为45.300m ，室外地面设计高程为-l.500m ，女儿墙设计高程为+88.200m ， 问室外地面和女儿墙的绝对高程分别为多少? 8．已知地面上A 点的磁偏角为-3°10′，子午线收敛角为+1°05′，由罗盘仪测得直线AB 的磁方位角为为 63°45′，试求直线AB 的坐标方位角=AB α? 并绘出关系略图。 习题2 1．用水准仪测定A 、B 两点间高差，已知A 点高程为A H =12.658m ，A 尺上读数为1526mm ，B 尺上读数为1182mm ，求A 、B 两点间高差AB h 为多少？B 点高程B H 为多少？绘图说明。 2．何谓水准管轴？何谓圆水准轴？何谓水准管分划值？ 3．何谓视准轴？视准轴与视线有何关系？ 4．何谓视差？产生视差的原因是什么？视差应如何消除？ 5．水准测量中为什么要求前后视距相等？ 6．水准测量中设置转点有何作用？在转点立尺时为什么要放置尺垫？何点不能放置尺垫？ 7．S 3型水准仪有哪几条主要轴线？它们之间应满足哪些几何条件？为什么？哪个是主要条件？ 8．水准测量中，怎样进行记录计算校核和外业成果校核？ 9．使用CASIO fx-3950P 计算器编程计算表2-4中水准测量观测高差及B 点高程。 表2-5 附合水准路线测量成果计算表 五、计算题（要求写出主要步骤每题10分） 1.有台直流他励电动机，其铭牌数据为：PN＝5．5kW，UN=Uf=220V，nN=1500r／min，η=0．8，Ra＝0．2 Ω。试求： ①额定转矩TN ②额定电枢电流IaN； ③额定电枢电流时的反电势； ④直接启动时的启动电流； ⑤若使启动电流为三倍的额定电流，则电枢应串人多大的启动电阻?此时启动转矩为多少? 解：1. TN=9.55PN/nN=9.55*5.5*1000/1500=35 N.m 2. IaN=pN/ (ηUN)=31.25A 3.E=UN-IaNRa=220-31.25*0.2=213.75V 4.Ist=UN/Ra=220/0.2=1100A 5.I’st=UN/(Ra+Rad) ≤3IsN Rad≥UN/3IaN-Ra=220/(3*31.25)-0.2=2.15Ω T’st=KtφI’st=(9.55E/nN)3IaN=(9.55*213.75/1500)*3*31.25=127.6 N.m 2．某一调速系统在高速时的理想空载转速no1=1450r／min，低速时的理想空载转速n02=100r／min，额定负载时的转速降△nN=50rmin。 ①试画出该系统的静特性； ②求出调速范围D和低速时系统的静差度s2； ③在nmax与s2一定时，扩大调速范围的方法是什么?调速系统中应采取什么措施保证转速的稳定性? 解： 1.静特性 2. D=nmax/nmin=(n01- △nN)/ (n02- △nN) =(1450-50)/(100-50)=28 S2= △nN/n02=0.5 2.有一台三相异步电动机，正常运行时为Δ接法，在额定电压UN下启动时，其启动转矩Tst=1.2TN(TN为额定转矩)，若采用Y—Δ换接启动，试问当负载转矩TL=35％TN时，电动机能否启动?为什么? TstY=1/3*1.2TN=0.4TN>0.35TN=TL 3.试说明图中几种情况下系统的运行状态是加速?减速?还是勾速?(图中箭头方向为转矩的实际作用方向) 一、分析与简答题 1.请简述机电传动系统稳定运行的条件。 a)电动机的机械特性曲线n=f（T M）和生产机械的特性曲线n=f（T L）有交点（即拖动系统的平衡点）； b)当转速大于平衡点所对应的转速时，T M＜T L，即若干扰使转速上升，当干扰消除后应有T M－T L＜ ０。而当转速小于平衡点所对应的转速时，T M＞T L，即若干扰使转速下降，当干扰消除后应有T M －T L＞０。 2.请解释机电传动系统稳定运行的含义。 a)是系统应能以一定速度匀速运转 b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在 干扰消除后系统能恢复到原来的运行速度。 3.请简述并励发电机电压能建立的条件。 a)发电机的磁极要有剩磁； b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同； c)励磁电阻不能过大。 4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。 a)两种制动状态的区别在于转速是否变化 b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。 5.请简述直流他励电动机的三种制动方式的接线方法。 《测量学》试题库 一、填空题：（每小题2分，任抽14小题，计28分） 1、测量学是研究地球的形状和大小及确定地面点位置的科学，它的主要内容包括测定和测设两部分。 2、地形测量学是研究测绘地形图的科学，它的研究对象是地球表面。 3、目前测绘界习惯上将遥感（RS）、地理信息系统（GIS）、全球定位系统（GPS）等新技术简称为“3S”技术。 4、铅垂线是测量工作的基准线，大地水准面是测量工作的基准面。 5、人们习惯上将地球椭球体的长半径a和短半径 b ，或由一个半径a 和扁率α称为旋转椭球体元素。 6、通过英国格林尼治天文台的子午线，称为首子午线（或起始子午线），垂直于地轴的各平面与地球表面的交线，称为纬线。 7、我国目前采用的平面坐标系为“1980年国家大地坐标系”，高程系统是“1985年国家高程基” 。 8、根据钢尺的零分划位置不同将钢尺分成端点尺和刻线尺。 9、地球表面某点的磁子午线方向和真子午线方向之间的夹角称为磁偏角，某点的真子午线北方向与该点坐标纵线北方向之间的夹角，称为子午线收敛角。 10、由标准方向的北端顺时针方向量到某直线的夹角，称为该直线的方位角，直线与标准方向线所夹的锐角称为象限角。 11、方位角的变化范围是0°~360°，而象限角的取值范围为0°~90°。 12、两点间的高程差称为高差，水准测量时高差等于后视读数减去前视读数。 13、水准仪上的水准器是用来指示视准轴是 竖轴是否竖直的装置。通过水准管零点作水准管圆弧的切线，称为水准管轴。 14、在水准仪粗略整平中，左手拇指旋转脚螺旋的运动方向就是气泡移动的方向。 15变更仪器高法或双面尺法。 16、水准测量的实测高差与其理论值往往不相符，其差值称为水准路线的闭合差。 17、6＂级光学经纬仪的读数装置常见的有两种，一种是单平板玻璃测微器，另一种是测微尺。 18、水准测量时前后视距大致相等主要是消除端点尺与刻线尺不平行而引起的误差。 19、经纬仪的安置主要包括对中和敕平两方面。 20、三角高程测量中所讲的“两差”改正指球差和气差两项改正。 21、通常把外界环境、测量仪器和观测者的技术水平三方面综合起来称为观测条件。 22、测量误差按其对测量结果影响的性质，可分为系统误差和偶然误差。 23、系统误差具有明显的规律性和累积性，对测量结果影响很大。 《机电传动控制》试卷 A 适用专业：机制考试日期： 考试时间：120分钟考试形式：闭卷试卷总分：100分 一、填空（每空1分）： 1. 直流电动机的调速方法有____ __ ，和。 2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。 3．鼠笼型异步电动机的减压起动方法有、、和。 4. 通电延时的时间继电器有两种延时动作的触头。即，符号为；和符号为。 5. 电气控制系统中常设的保护环节有、 和、。 6. F-40M型PLC的内部等效继电器有、、 、和几种。 二、简答题。（每小题5分） 1．交流电器的线圈能否串联使用？为什么？ 2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。 4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。 a b c d e 三、计算题（每题12分）： 1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。 1）如直接起动，起动电流I St是多少？ 2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？ 2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW， n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1） 额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△ 换接启动时的启动转矩。 四、设计题： 1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要 求： 按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位 又自动停止。试画出主电路和控制线路。（本题15分） 2. 试用F—40M型PLC设计一台小于10KW的三相鼠笼式异步电 动机正反转的控制程序，要求：（本题12分） 1）绘出电动机主电路（应有必要的保护）2）绘出PLC的安装接线 图 3）绘出PLC的梯形图4）写出PLC的指令程序 土木工程测量学属于属于（A）的范畴。 A、工程测量学 B、生物学 C、物理学 D、数学 土木工程测量学主要面向（A）、道路、桥梁、水利等学科 A、土木建筑环境 B、生态 C、资源 D、气象 在国家各级管理工作中，（测量）和地图资源是不可缺少的重要工具 我国以（A）作为大地水准面的位置 A、黄海 B、爱琴海 C、地中海 D、大西洋 地面点到大地水准面的铅垂距离叫做（A）。 A海拔B、距离C、高度D、深度 最近测量的一次珠穆朗玛峰的高度是（A）。 A、8844.43 B、8744.43 C、8644.43 D、8944.43 由于地球自转运动，地球上任意点都要受到（离心力）和（地球引力）的双重作用。2、20 世纪初随着飞机的出现和摄影测量理论的发展，产生了（A） A、航空摄影测量 B、地面摄影测量 C、海洋摄影测量 D、森林摄影测量 3、测量工作的基本任务是确定（A）的位置。 A、地面点 B、海洋点 C、高空点 D、森林点 测量学涉及到（地球科学）和测绘科学技术等学科。 测绘是（测量）和绘图的简称。 在国民经济和社会发展规划中，（测量）信息是最重要的基础信息之一。 地表上的一点位置一般可以用（大地）坐标系表示 当个别地区引用绝对高程困难时，可采用（任意假定）的水准面作为起算高程的基准面。 两个地面点之间的高程差称（高差）。 大地水准面虽是曲面，当测量区域（如半径不大 于10km的范围）较小时，可以用测量区中点的（切平面）面来代替曲 面。 确定投影面有时要用平面直角坐标系确 定，一般规定平面直角坐标系中象限的顺序按（逆时 针）方向编号。 高斯平面直角坐标系采用（高斯投影）方法建立。 投影带从首子午线起，每经差 （6）度划一带。位于各带中央的子午线，称为该带的（中央子午线） 把中央子午线经投影展开后是一条（直 线） 为了根据横坐标能确定该店位于哪一个6度带内，还应该在（横坐标值）前冠以带 号。 高斯投影中离中央子午线的部分变形小，离中央子午线越远变性（越大），两侧对称。 当测绘大比例尺图要求投影变形更小时，可采用 （3度）投影法。 在以10km为半径的圆面积之内进行距离测量时，可以把水准面当做（水平 面)看待 就高程测量而言，即使距离很短，也应顾及（地球曲率）对高程的影响 地球曲率对（水平距离），（水平角），（高差)的影响，从而决定了在多大面积范围能容许水 平面代替水准面 测图时，主要就是测定碎步点的平面位置和（高 程）。 当安置一次仪器要求测出若干个前视点的高程时，仪高法比高程法（方 便）。 水准测量的原理是利用水准仪提供的（水平视），读数竖立于两个点上的水准尺上的读数来测定两点间对的高度，再根据已知点的高程计算待测点的高程。 高差为正，说明前视点（A）后视读数。 A：高于B：低于C:等于D：小于等于 地球表面复杂多样的形态，可分为(__地物_)和__(_地貌__)两大类。 机电传动控制期末考试试卷及答案 一、分析与简答题 1.请简述机电传动系统稳定运行的条件。 a)电动机的机械特性曲线n=f（T M）和生产机械的特性曲线n=f（T L）有交点（即拖动系统的平衡点）； b)当转速大于平衡点所对应的转速时，T M＜T L，即若干扰使转速上升，当干扰消除后应有T M－T L＜０。而当转速小于平衡点所对应的转速时，T M＞T L，即若干扰使转速下降，当干扰消除后应有T M－T L＞０。 2.请解释机电传动系统稳定运行的含义。 a)是系统应能以一定速度匀速运转 b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。 3.请简述并励发电机电压能建立的条件。 a)发电机的磁极要有剩磁； b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同； c)励磁电阻不能过大。 4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。 a)两种制动状态的区别在于转速是否变化 b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。 5.请简述直流他励电动机的三种制动方式的接线方法。 a)反馈制动为正常接法； b)反接制动：电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻； c)能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。 6.为什么直流电动机直接启动时启动电流很大？ 因电枢加上额定电压，而电枢电阻很小，故a N ST R U I = 很大。 7. 对电动机的启动有哪些主要要求？ a) 启动转矩大，电流小 b) 平滑，安全可靠 c) 简单方便，功耗小 8. 直流他励电动机启动时，若在加上励磁电流之前就把电枢电压加上，这时会产生什么后果（从T L =0和T L =T N 两种情况加以说明）？ a) T L =0时飞车 b) T L =T N 时电枢电流很大。 9. 有静差调节系统和无静差调节系统的含义是什么？ a) 依靠被调量（如转速）与给定量之间的偏差来进行调节，使被调亮接近不变，但又必须具有偏差（即0≠?U ）的反馈控制系统，即有静差调节系统。该系统中采用比例调节器。 b) 依靠偏差进行调节，使被调量等于给定量（即0=?U ）的反馈控制系统，即无静差调节系统。该系统中采用比例积分调节器。 10. 什么叫调速范围？什么叫静差度？这两项静态指标之间有何关系？ a) 调速范围是指电动机在额定负载下最高转速和最低转速之比，即min max /n n D =； b) 静差率是指负载由理想空载转速到额定负载所对应的转速降落于理想空载转速之比，即0/n n S ?= c) D 与S 之间是相互关联的，调速范围是指在最低转速时还能满足给定静差率要求的转速可调范围；对静差率要求越小，允许的调速范围也越小。 11. 试说明图中几种情况下系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际作用方向） 五、计算题 5.已知某点位于高斯投影6°带第20号带,若该点在该投影带高斯平面直角坐标系中的横坐标y＝-306579、210m,写出该点不包含负值且含有带号的横坐标y及该带的中央子午线经度 L。 1.已知某地某点的经度λ=112°47′,试求它所在的6°带与3°的带号及中央子午线的经度就是多少？ 2.根据下表中的观测数据完成四等水准测量各测站的计算。 测点编号点 号 后 尺 下 丝前 尺 下 丝 方向 及 尺号 水准尺中丝读数 K+ 黑 减 红 高差 中数 备 注上 丝 上 丝 后视距前视距黑 (m) 红 (m) 视距差 d ∑d 1 BM1 ZD1 1、5710、793后51、3846、171 K5= 4、787 K6= 4、687 1、1970、417前60、551 5、239 后—前 2 ZD1 2、1212、196后61、9346、621 1、7471、821前52、0086、796 后—前 A 3.完成下表测回法测角记录的计算。 测站测 回 数 盘 位 目 标 水平度盘 读数 ° ′ ″ 水平角 草图 半测回值 ° ′ ″ 一测回值 ° ′ ″ 平均值 ° ′ ″ O 1 左 A0 12 00 B91 45 00右 A180 11 30 B271 45 00 2 左 A90 11 48 B181 44 54右 A270 12 12 B 1 45 12 4、试算置仪器于M点,用极坐标法测设A点所需的数据。 已知300°25′17″,X M=14、228m,Y M=77、564m,X A=47、337m,Y A=73、556m,试计 五、计算题 1.某工程距离丈量容许误差为1/100万,试问多大范围内,可以不考虑地球曲率的影响。 判 断 哪组 是正 确 的 (a ) T M T L (b) T M T L (C ) T M T L A :图(a ) T M 为正，是拖动转矩，加速状态 B :图(b ) T M = T L ，匀速状态 C :图(c ) T M 为正，T L 为负，减速状态 2、 关于交流电动机调速方法正确的有： A :变频调速； B :改变磁通调速； C :改变转差率调速； D :定子串电阻调速 3、 三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 _____ < A :减少； B :增加； C :等于零。 4、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转 1和曲线2分别为电动机和负载的机械特性。试问：电动 A :能； B :不能； 6 .恒功率型机械特性为负载转矩与转速成: A 正比；B 反比。 7、有一台三相异步电动机，正常运行时为 接法，在额定电压下启动，其 丁戎1.2T N ，若采用 换接启动，试问当负载转矩 T L 35%T N ，电动机能否 启动? A :能； B :不能； C :不能确定 8 ?三相异步电动机的何种制动又叫发电制动。 A :相同; B :大; C :小。 5、如下图所示，曲线 机能否在A 点稳定运行? 1 如 图所示 A 反接制动； B 反馈制动；C能耗制动 9．晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度： A 高； B 低； C 一样。 10 、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是： A ：由（0，no ）出发的一簇向下倾斜的直线； B：—簇平行于固有特性曲线的人为特性曲线； C:;由（0, no ）出发的一簇向上倾斜的直线； D ：不确定； 11 、下列方法中哪一个不是消除交流伺服电动机“自转”的方法： A :增大转子转动惯量； B :增大转子电阻； C:减小转子转动惯量 12 .直流发电机E与la的方向： A 相同； B 相反； C 不一定。。 二、简答题 1 常用的变频调速方式有哪几种? 变压变频调速、恒压弱磁调速。 2 晶闸管触发电路的基本组成部分有哪些? 脉冲形成及放大、移相控制、同步电压、控制电压信号等 3 交流电动机的结构组成及其工作原理如何？其调速方法和调速特性怎样？ 交流电动机由定子,转子,机座等组成; 其工作原理为在定子三相绕组通以三相交流电流所形成的旋转磁场作用下, 转子绕组旋感应电流; 带电转子绕组在旋转磁场作用下又感应电磁力,形成电磁转距, 带动转子而旋转, 称为交流感应电动机；其调速方法有变频（无级平滑）,变极（有级不平滑）,变S（特性变软） 4 什么是调速？它包含哪两方面的涵意？衡量直流调速系统好坏的性能指标有哪些？各表示什么意义？ 通过人为改变电动机参数来改变电动机速度称为调速；它包括人为变速和自动稳速两方面；衡量直流调速系统好坏的性能指标有衡量直流调速系统好坏的性能指标有调速范围（D）, 转差率（S）, 平滑性, 经济性. 三、计算题 1、一台并励电动机,额定功率P N 2.2kW , 额定电压U N 220V , 额定电流l N 12.2A, 额定转速n N 3000r / min , 最大励磁功率P fN 68.2W 。试求:（1）最大励磁电流l fN； 0.31A （2）额定运行时的电枢电流l aN ；11.89（3）额定转矩T N ；7NM （4）额定运行时的效率N 。0.82 2、有一台三相鼠笼式异步电动机,其额定数据为: P2N 10kW , 第三章、直流电机 1、机械传动系统负载特性：恒转矩型（反抗性恒转矩负载、位能性恒转矩负载）、离心式通风机型、直线型、恒功率型负载特性。 2、要加快电动机系统过渡过程，应设法减小系统飞轮转矩和增加动态转矩。 3、他励直流电动机 （1）、为什么直流电动机不能直接启动？直流电动机启动方法： 电动机启动之前，n=0,E=0,Ra很小。电动机直接并入电网并施加额定电压时，启动电流Ist=Un/Ra,为额定电流的10-20倍。①在换向过程中，产生危险的电火花，甚至烧坏整流子。 ②过大的电枢电流产生过大的电动应力，可能引起绕组的损坏。③产生与启动电流成正比的启动转矩，在机械系统和传动机构中产生过大的动态转矩冲击，使机械传动部件损坏。④对电网供电电动机来说，过大的启动电流将使保护装置动作，从而切断电源，使生产机械停止工作，或引起电网电压下降，影响其它负载正常运行。 启动方法：①降压启动②在电枢回路中串接外加电阻启动。 问：为什么要逐级切除启动电阻？如果切除太快，会带来什么后果？ 如果启动电阻一下全部切除，在切除瞬间，由于机械惯性作用使电动机转速不能突变，再次瞬间转速维持不变。机械特性会转移到其他特性曲线上，此时冲击电流很大。如果切除太快，会有可能烧坏电动机。 （2）、调速：①改变电枢电路串接电阻Rad、(空载转速不变，随着电阻增加，转速降落增大，特性变软) ②改变电枢供电电压U、（空载转速随电压减小而减小，转速降落不变，特性硬度不变，恒转矩调速）③改变电动机主磁通φ（理想空载转速随磁通改变而改变，转速降落随磁通改变而改变，特性变软，恒功率调速） （3）、制动：反馈制动、反接制动（电源反接，倒拉反接制动）、能耗制动 4、问：一台直流电动机拖动一台卷扬机构，在重物匀速上升时将电枢电源反接，电动机经历了几种运行状态？①正向电动状态，由a到b特性曲线转变②反接制动状态，n降低，到达c点转速为零③反向电动状态，c→f，转速n逐渐反向增加④稳定平衡状态，到达f 平衡点，转速n不再变化 5、单相异步电动机采用定容分相式和罩极式法进行启动 第四章、交流电机 1、三相异步电动机 （1）、启动特性：启动电流大、启动转矩小。 启动方法：①直接启动、②电阻或电抗器降压启动、③Y-△降压启动、④自耦变压器降压启动、⑤软启动器------绕线异步电动机：逐级切除启动电阻法、频敏变阻器启动法。（2）、调速方法：①变极对数调速、②变转差率调速（调压调速、转子电路串接电阻调速）③变频调速（变压变频调速、恒压弱磁调速） （3）、制动方法：反馈制动、反接制动（电源反接，倒拉制动）、能耗制动 2、单相异步电动机启动：电容分相式异步电动机、罩极式单相异步电动机 3、同步电动机启动方法：异步启动法 4、三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？ 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5、结合交流异步电动机的机械特性分析，在负载转矩不变的情况下，当电源电压降低很多 《测量学》习题及其参考答案（第1～11章共79题） 1．什么叫大地水准面?它有什么特点和作用? 2．什么叫绝对高程、相对高程及高差? 3．测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别? 4．什么叫高斯投影？高斯平面直角坐标系是怎样建立的? 5．已知某点位于高斯投影6°带第20号带，若该点在该投影带高斯平面直角坐标系中的横坐标y ＝-306579.210m ，写出该点不包含负值且含有带号的横坐标y 及该带的中央子午线经度0L 。 6．什么叫直线定线？标准方向有几种？什么是坐标方位角？ 7．某宾馆首层室内地面±0.000的绝对高程为45.300m ，室外地面设计高程为-l.500m ，女儿墙设计高程为+88.200m ， 问室外地面和女儿墙的绝对高程分别为多少? 8．已知地面上A 点的磁偏角为-3°10′，子午线收敛角为+1°05′，由罗盘仪测得直线AB 的磁方位角为为 63°45′，试求直线AB 的坐标方位角=AB α? 并绘出关系略图。 答案： 1．通过平均海水面的一个水准面，称大地水准面，它的特点是水准面上任意一点铅垂线都垂直于该点的曲面，是一个重力曲面，其作用是测量工作的基准面。 2．地面点到大地水准面的垂直距离，称为该点的绝对高程。地面点到假设水准面的垂直距离，称为该点的相对高程。两点高程之差称为高差。 3．测量坐标系的X 轴是南北方向，X 轴朝北，Y 轴是东西方向，Y 轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。 4、假想将一个横椭圆柱体套在椭球外，使横椭圆柱的轴心通过椭球中心，并与椭球面上某投影带的中央子午线相切，将中央子午线附近（即东西边缘子午线范围）椭球面上的点投影到横椭圆柱面上，然后顺着过南北极母线将椭圆柱面展开为平面，这个平面称为高斯投影平面。所以该投影是正形投影。在高斯投影平面上，中央子午线投影后为X 轴，赤道投影为Y 轴，两轴交点为坐标原点，构成分带的独立的高斯平面直角坐标系统。 5．Y=20000000+(-306579.210m+500000m)=20193420.790。 ?=?-?=11732060L 6．确定直线与标准方向的关系（用方位角描述）称为直线定向。标准方向有真子午线方向、磁子午线方向、坐标纵轴（X 轴）方向。由坐标纵轴方向（X 轴）的北端，顺时针量至直线的角度，称为直线坐标方位角 7．室内地面绝对高程为：43.80m.女儿墙绝对高程为：133.50m 。 8．/ AB 3059?=α测量学试题及答案

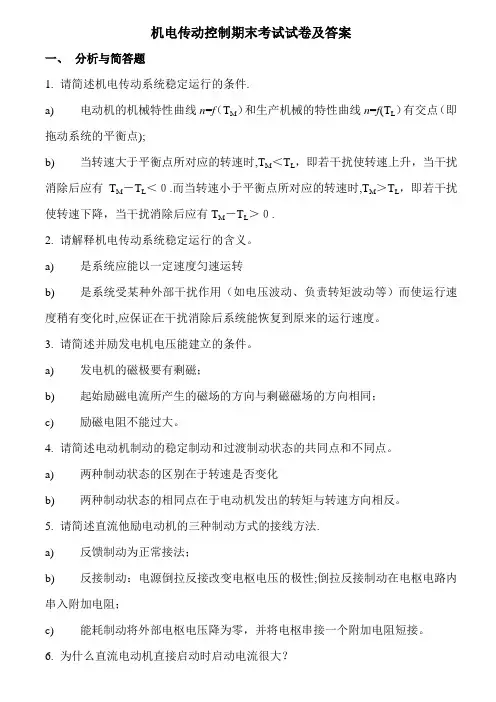

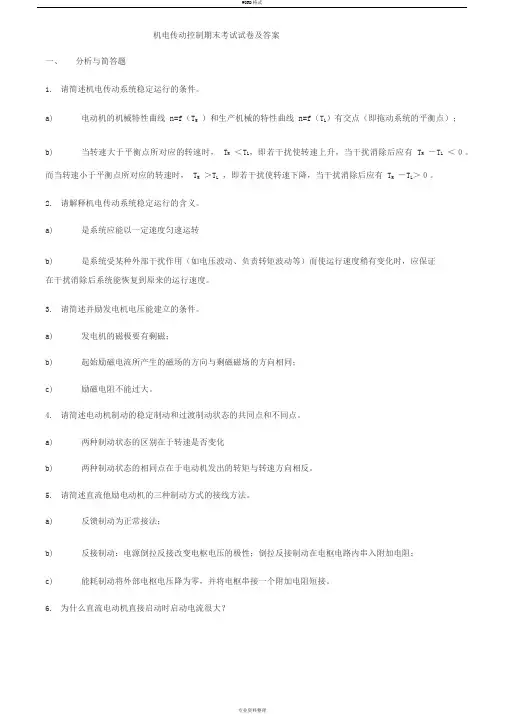

机电传动控制期末考试试卷及答案
《测量学》试题库含详细答案
机电传动控制 5套期末试题及答案..
测量学试题及参考答案

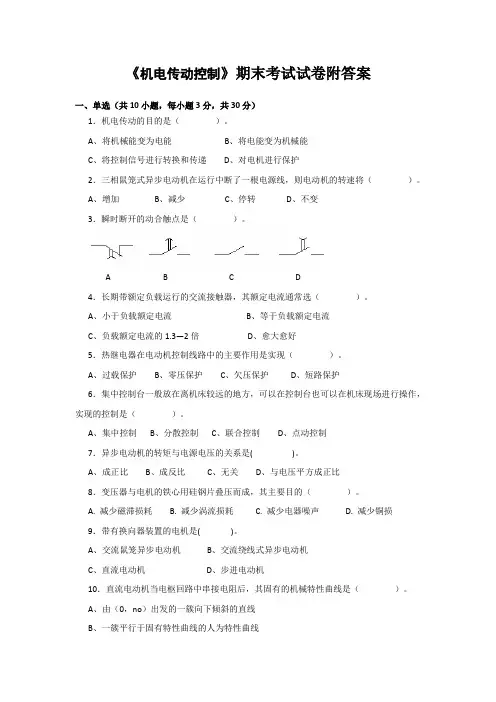

机电传动控制考试试卷及答案
