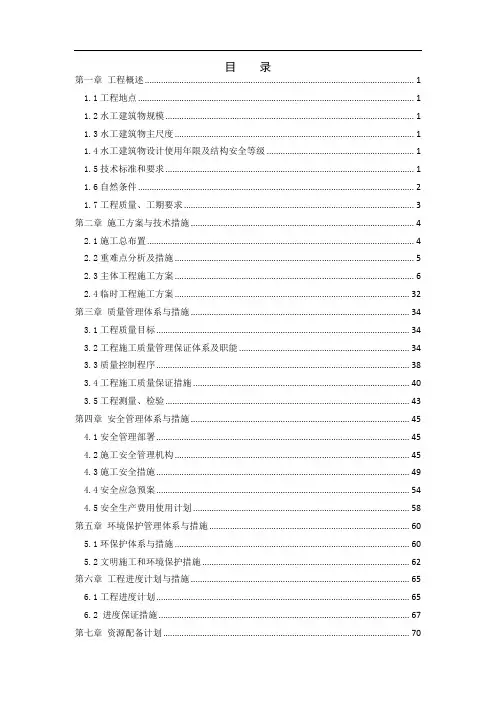

目录第一章工程概述1
1.1工程地点1
1.2水工建筑物规模1
1.3水工建筑物主尺度1
1.4水工建筑物设计使用年限及结构安全等级1
1.5技术标准和要求1
1.6自然条件2
1.7工程质量、工期要求3
第二章施工方案与技术措施4
2.1施工总布置4
2.2重难点分析及措施5
2.3主体工程施工方案6
2.4临时工程施工方案32
第三章质量管理体系与措施34
3.1工程质量目标34
3.2工程施工质量管理保证体系及职能34
3.3质量控制程序38
3.4工程施工质量保证措施40
3.5工程测量、检验43
第四章安全管理体系与措施45
4.1安全管理部署45
4.2施工安全管理机构45
4.3施工安全措施49
4.4安全应急预案54
4.5安全生产费用使用计划58
第五章环境保护管理体系与措施60
5.1环保护体系与措施60
5.2文明施工和环境保护措施62
第六章工程进度计划与措施65
6.1工程进度计划65
6.2 进度保证措施67
第七章资源配备计划70
7.1施工设备配备70
7.2资金使用计划72
第八章施工组织机构和人员组成73
8.1施工组织机构73
8.2人员组成73
8.3劳动力计划73
第一章工程概述
1.1工程地点
威海市双岛湾防风暴潮海堤工程（一期）位于智慧岛东部，南至和兴路，岸线轴线总长约869m。
1.2水工建筑物规模
本工程岸线轴线总长约869m。岸线共分三部分：智慧岛智慧之门护岸段，智慧岛东侧绿色长廊护岸段，智慧岛文化休闲街护岸段。
1.3水工建筑物主尺度
贯穿全程有两级平台：一级平台顶标高为1.8m，宽度为4.5m（局部节点处加宽）；二级平台标高为3m~3.5m，宽度为7m。两级平台之间用花坛，挡墙及踏步联系。
1.4水工建筑物设计使用年限及结构安全等级
护岸结构属于一般港口水工建筑物，设计使用年限为50年，结构安全等级
=1.0。
为二级，结构重要性系数γ
1.5技术标准和要求
1.5.1现场施工条件：具备施工条件。
1.5.2本工程采用的技术规范
施工及验收规范、标准执行国家现行规范、规程、标准。具体的做法及施工技术要求见图纸。执行的主要规范、标准有：
（1）《防洪标准》（GB50201—94）；
（2）《海堤工程设计规范》（SL435—2008）；
（3）《堤防工程设计规范》（GB50286—98）；
（4）《重力式码头设计与施工规范》(JTS 167-2-2009)；
（5）《防波堤设计与施工规范》(JTS 154-1-2011)；
（6）《港口及航道护岸工程设计与施工规范》(JT300-2000)；
（7）《港口工程地基规范》(JTS 147-1-2010)；
（8）《海港水文规范》（JTS 145-2-2013）；
（9）《水运工程混凝土结构设计规范》（JTS151-2011）；
（10）《海港工程混凝土结构防腐蚀技术规范》(JTJ275-2000)；（11）《水运工程混凝土施工规范》（JTS202-2011）；
（12）《海港工程高性能混凝土质量控制标准》（JTS257-2-2012）；（13）《水运工程土工合成材料应用技术规范》(JTJ/T239-2005)；（14）《水运工程质量检验标准》（JTS257-2008)；
（15）《水运工程抗震设计规范》(JTS146-2012)；
（16）《混凝土结构后锚固技术规程》(JGJ 145-2013)；
（17）《建筑地基处理技术规范》(JGJ79-2012)；
（18）《港口工程碎石桩复合地基设计与施工规程》（JTJ246-2004）；（19）国家和地方政府颁布的有关技术法规和规范。
（5）《防波堤设计与施工规范》(JTS 154-1-2011)；
（6）《港口及航道护岸工程设计与施工规范》(JT300-2000)；
（7）《港口工程地基规范》(JTS 147-1-2010)；
（8）《海港水文规范》（JTS 145-2-2013）；
（9）《水运工程混凝土结构设计规范》（JTS151-2011）；
（10）《高桩码头设计与施工规范》（JTS 167-1-2010）；
（11）《港口工程桩基规范》（JTS 167-4-2012）；
（12）《海港工程混凝土结构防腐蚀技术规范》(JTJ275-2000)；（13）《水运工程混凝土施工规范》（JTS202-2011）；
（14）《海港工程高性能混凝土质量控制标准》（JTS257-2-2012）；（15）《水运工程土工合成材料应用技术规范》(JTJ/T239-2005)；（16）《水运工程质量检验标准》（JTS257-2008)；
（17）《水运工程抗震设计规范》(JTS146-2012)；
（18）《混凝土结构后锚固技术规程》(JGJ 145-2013)；
（19）《建筑地基处理技术规范》(JGJ79-2012)；
（20）《港口工程碎石桩复合地基设计与施工规程》（JTJ246-2004）；（21）国家和地方政府颁布的有关技术法规和规范。
1.6自然条件
1.6.1设计水位
设计高水位：1.17m（高潮累计频率10％的潮位）
设计低水位：-1.18m（低潮累计频率90％的潮位）
极端高水位：2.22m（50年一遇）
极端低水位：-2.26m（50年一遇）
高程采用1985国家高程系统；坐标采用威海97坐标系。
1.6.2设计波浪要素：
智慧岛智慧之门护岸段及智慧岛东侧绿色长廊护岸段采用L-M段的波浪要素；智慧岛文化休闲街护岸段采用M-N段的波浪要素。
1.6.3抗震设防标准
本地区抗震设防烈度为7度，设计基本地震加速度为0.10g。
1.6.4工程地质条件
各土层物理力学指标及工程地质剖面图详见中交第一航务工程勘察设计院有限公司《双岛湾防潮堤工程地质勘察报告》（2013年11月）。
1.7工程质量、工期要求
工程质量要求为：符合国家验收规范合格标准。
本工程计划工期为488天，实际开工日期以签订合同时确定的开工日期为准。
第二章施工方案与技术措施
2.1施工总布置
根据施工现场的情况，我方对本工程施工作如下总体部署：
2.1.1现场施工布置
根据本工程的平面布置及施工需要，在施工现场和施工水域需设置一些必要的施工设施。施工陆域需设置必要的测量标志以及三通一平等设施。在施工水域则需布置出运码头、施工警戒标等，以满足施工的需要。
航标设置：根据工程需要，根据工程需要，在运料船的现场运料通道设临时航标灯，航标灯的数量和位置以及亮度标准均应符合当地航道部门要求。
2.1.2项目经理部布置
项目经理部拟占地约面积3600m2，选址在本工程护岸附近合适的区域或业主提供的其他场地。临建路面铺设10cm厚的碎石垫层后，浇筑15cm厚C20混凝土。办公设施和生活设施布置如下：
（一）办公设施
1、我们将根据施工现场的条件，并结合工程的施工计划和方案，对现场办公室进行妥善的安排布置。全部采用活动板房构建而成。
2、我方为业主及监理工程师提供2间面积各为20m2现场办公室，约40m2的会议室，供4人以上使用的办公用品、通讯设施。办公室全部安装分体式空调。
3、现场设置2间面积各为20m2项目经理部办公室，全部安装分体式空调，配备电话。
4、会议室内安装一台柜式空调，墙壁上张贴施工总平面布置图、施工总体进度计划及项目组织机构、安全保证机构、质量保证机构等框图。
（二）生活设施
1、工地宿舍
在现场办公区旁边设置现场生活区，搭建工地宿舍，结构为一层活动板房。每间20m2左右，每间设置8个床铺，共设置30间宿舍，其中4间供现场管理人员休息、居住。
施工队临时住房及各种仓库用房1600m2,采用单层、彩钢板结构。
2、厨房及餐厅
现场搭建40m2左右的厨房，厨房内配置齐备的厨房用品，包括冰箱、消毒碗柜、餐具、炊具等。餐厅和厨房分开，面积55m2左右，餐厅内配置足够数量的桌椅。
3、水、电供应
水、电自工程附近的村庄接引至项目经理部。
4、垃圾桶的设置
为了确保施工区及生活区的卫生，在办公区及生活区设立2个塑料垃圾桶，另外设置2个污水桶，定期清理垃圾运送至监理工程师允许排放的地点。
5、卫生间的搭建
在生活区搭建男女卫生间及洗澡间，面积共24m2左右。在卫生间下面设立深度2m，宽度1.5m，长度2m的化粪池一个。现场配备勤杂人员负责现场生活卫生垃圾清理等，每日清洗卫生间一次。
6、消防
在现场生活设施、材料仓库等的醒目处配备足够的干粉灭火器。
2.1.3临时用地表
临时用地表见下表。
临时用地表
2.2重难点分析及措施
2.2.1工程重点、难点
1、本工程主要施工重点：
1) 按计划投入足够的船机设备，选择合理的施工工艺，确保满足关键线路工期的要求；
2) 加强现场的管理和协调力量，避免周边工程施工造成干扰，确保各道工序按计划有序地实施，确保本工程的施工正常。
3) 加强调度统一指挥，在施工过程中进行合理的调配；
4) 本工程石料需求量大，石料供应直接影响防潮堤的施工进度，必须制定科学合理的石料用量计划。石料的质量和进度直接影响到防潮堤工程施工的质量和进度，因此，必须严把砂石料的质量和进度关，以确保整个工程的质量和进度。
5)本工程地基处理工作量大，地基处理工艺要求高，必须严格把握地基处理的质量关。
6) 本工程混凝土用量较多，（钢筋）混凝土的预制和安放的质量直接影响到防潮堤工程的使用功效。
2、本工程主要施工难点：
1) 开敞海域施工，施工条件恶劣。
本海区水域开阔，海浪以风浪为主。受台风、季风、波浪、水流影响较大。
2) 工序多，工作面多，交叉施工多，难点是如何合理安排施工组织。
3) 施工船机设备多，需统一协调。
本工程包括回填块石、强夯、高强土工格栅铺设、土工布铺设、倒滤层铺设、钢筋混凝土方块安放、现浇挡墙、挡浪墙、胸墙、回填山皮土、花坛、踏步、砖路面、花岗石路面施工等工序，工序交叉多，所投入的施工船舶机械较多，包括、水陆两用挖掘机、打桩机、甲班驳、装载机、长臂反铲挖掘机、履带吊等设备。
4）潮汐对抛石、方块等关键工序施工的影响较大。
2.2.2针对本工程重点、难点的解决措施
根据以上对工程重点、难点的分析，结合我公司在以往防波堤工程施工方面总结和积累的经验，对此提出本工程在施工过程中主要采取的对策措施以下：
1、充分利用设备资源，满足关键节点工期，确保工程进度
本工程的工序项目多，每一项的施工强度都很大，施工计划安排显得非常重要和关键，因此，在工期的计划安排中，充分利用各项设备和相关劳动力资源，对各工序的施工搭接和流水作业进行细致的分析和周密的安排，确保满足关键工期节点的要求。
2、石料落实情况
我公司作为在该地区施工多年的企业，对于该地区的砂石料的开采、运输都非常熟悉。虽然如此，我们还是重新对石料及其它大宗材料的市场供应及运输情况进行了调研，并与材料的供应单位、运输单位达成了初步协议，同时制定了详尽周密的材料采购运输方案。
3、地基处理施工期间，保证施工速度的同时加强施工检测，严把质量关。
4、加强现场调度管理，确保施工安全
我们成立专职的安全调度管理部门，现场设专业的调度指挥人员，努力做好各项协调工作，减少可能出现的施工干扰，并采取措施确保工程结构安全，在施工中制定保证安全的技术措施和组织措施，并贯彻到施工的每一环节，严格按设计要求的断面进行施工，加强施工中的检查验收及检测，做好沉降位移观测、记录和资料分析，正确指导工程施工。确保施工组织的顺利进行和人员船舶机械设备的安全，顺利完成各项施工任务。
根据我们对工程的认真分析，针对以上重点、难点，对关键工序、制约进度的关键因素以及影响质量的环节，进行总体规划和设计，制定合理的施工工艺，确保按期、优质完工。
5、合理安排施工时间，将潮汐对抛石、方块等关键工序施工的影响降到最低。
2.3主体工程施工方案
2.3.1施工原则
针对本工程的特点和施工条件，根据类似工程经验，本着技术可行、安全可靠、经济合理、实用的原则，确定的施工原则为：
分段展开、水陆结合、及时防护，分段分级升高至堤顶。从两端向中间推进。
2.3.2施工条件
2.3.2.1材料供应
块石、二片石、碎石等石料从工程周边采购，运距约为20km，由驳船运至施工现场。
砂、土工合成材料及其他材料：在当地采购，陆运至施工部位。
工程用油：堤上作业机械用柴油采用陆上加油车加油，船用柴油采用现场加油船直接向船机加油。
2.3.2.2施工交通运输
场外陆路运输：利用工程周边的公路路线。
水路运输：高潮时水深满足小型船舶满载吃水。
场内施工道路修筑宽4m、厚0.3m的山皮石道路，作为回填块石、抛石棱体运输道路。
2.3.3 岸线结构型式
1、智慧岛智慧之门护岸段
智慧岛智慧之门护岸段采用直立式护岸结构，里程范围从K02+125.75m至K02+197.69m，采用强夯地基处理方式。护岸前沿底标高为-0.5m，基槽底标高为-1.5m。采用10~100kg抛石基床并夯实（水下重夯），基床底部铺设一层300mm 厚二片石垫层；其上安装预制混凝土方块后现浇钢筋混凝土胸墙；护底采用安放
一层60~100kg块石；胸墙后方抛填10~100kg块石，其后设置二片石及碎石倒滤层和土工布倒滤层；二级平台下方进行分层碾压山皮土处理。
2、智慧岛东侧绿色长廊护岸段
智慧岛东侧绿色长廊护岸段主要采用斜坡式护岸结构，局部有直立式亲水平台结构，里程范围从K02+197.69m至K02+577.69 m。采用强夯地基处理方式。
斜坡式护岸将强夯后的块石局部挖除，回填10~100kg块石，整平后做上部结构、护面结构及护底结构。一级平台处胸墙采用现浇钢筋混凝土结构，下部采用100mm厚素混凝土垫层和300mm厚碎石垫层；堤心采用回填10~100kg块石，并在其后设置二片石及碎石倒滤层和土工布倒滤层；二级平台下方进行分层碾压山皮土处理。斜坡护岸外坡坡比1：3，护底采用安放一层450mm厚60~100kg块石；一号桥以北斜坡护岸护面采用安放一层630mm厚250~300kg块石；一号桥以南斜坡式护岸护面采用安放一层500mm厚100~200kg块石。
直立式亲水平台顶标高为0.36m，底标高为-0.5m，采用强夯地基处理方式。将强夯后块石局部挖至-0.5m，铺设一层混凝土垫层，其上现浇钢筋混凝土胸墙；后方抛填10~100kg块石，块石整平后上部铺设300mm厚碎石垫层，100mm厚C15混凝土垫层，上部现浇钢筋混凝土踏步基础，护底采用安放一层450mm厚60~100kg块石。
3、智慧岛文化休闲街护岸段
智慧岛文化休闲街护岸段里程范围从K02+577.69m至K02+994.76m，采用斜坡式护岸结构。采用强夯地基处理方式。
斜坡式护岸将强夯后的块石局部开挖后做上部结构、护面结构及护底结构。护面采用安放一层500mm厚100~200kg块石。斜坡护岸外坡坡比、上部结构、堤心结构、倒滤层结构、护底结构及二级平台下方处理方法同智慧岛东侧绿色长廊护岸段。
四标段护岸，二级平台（3m至3.5m标高）采用100mm厚花岗岩压顶；一级平台（1.8m、2.2m及2.5m标高）采用250mm厚花岗岩压顶（需植筋）；亲水平台采用250mm厚花岗岩压顶（需植筋）。
2.3.4主要施工程序
根据“从下到上，堤身形成一段、防护一段”的原则，全面展开、流水作业。
1、虾梗拆除
为满足本工程护岸建设要求，局部范围内虾梗需要拆除至原泥面。拆除范围：从护岸轴线到海侧所有虾梗全部拆除；从护岸轴线到陆侧倒滤层（坡脚）范围内虾梗全部拆除。
2、强夯地基处理
根据本工程地质情况，四标段护岸采用强夯地基处理方式。强夯施工前，需在强夯区域回填10~100kg块石至标高2.0m，整平后再进行陆上强夯施工，强夯后预估标高为1.0m。
3、直立式护岸的施工依次进行：基槽开挖；铺设二片石垫层，抛填、夯实、整平块石基床，铺设护底块石；安放混凝土方块；现浇钢筋混凝土胸墙；铺设高强土工格栅；回填后方抛石棱体、铺设倒滤层；回填山皮土、分层碾压处理；完成花坛，挡墙及踏步等上部结构及路面的施工。
4、斜坡式护岸的施工依次进行：局部开挖强夯后块石、整平块石基床、铺设高强土工格栅；下部护面和护底的施工；铺设碎石垫层、素混凝土垫层、现浇钢筋混凝土挡浪墙、花坛、挡墙及踏步等上部结构；回填堤心石，进行上部护面的施工；铺设倒滤层；回填山皮土、分层碾压处理；路面的施工。
2.3.5主要分部/分项工程施工方法
各施工分项工程量见本工程《分部分项工程量清单》，以下为本工程的主要分部/分项工程的施工方法：
2.3.5.1施工测量
1、平面控制测量体系的建立
以业主给定的基准点为基点，采用全站仪/GPS-RTK，在本施工区域选择地势较高、根基牢固并至少有一个方向通视的地方进行选点，增设附加基点，建立三角网或闭合导线网。
2、高程控制测量体系的建立
以业主给定的高等级水准点为基点，采用全站仪/GPS-RTK施测，在施工区域选择地基稳固、便于观测和埋设标石的地点增设附加高程控制基点，高程控制基点应尽可能设在二级平面控制点上，建立高程导线网，建立本工程的高程测量控制体系。
3、平面及高程辅助基线点控制
（1）施工平面辅助控制
采用全站仪进行施工平面控制，依据首级平面测量控制体系，结合码头段护岸轴线走向和平面布置，在牢固且适宜的地方，施设施工平面测量辅助基线，在施工过程中直接而方便地以辅助基线对工程进行施工平面控制，各辅助基线必须定期以平面测量控制体系为依据进行技术复核。
（2）施工高程辅助控制
采用全站仪进行施工高程控制，结合码头段护岸的平面布局，考虑到施工中的适应性，由首级高程测量控制体系，在固定且适宜的地方，引设施工高程辅助基点，在施工过程中可以直接而方便地以辅助基点对工程进行施工高程控制。各辅助基点必须定期以首级高程测量控制体系为据进行技术复核。
4、施工测量控制和测量检验
工程施工测量包括地基处理工程测量、堤岸结构测量、景观铺装测量控制、等。主要测量方法如下：
（1）采用全站仪和水准仪直接进行测量控制陆上施工。
（2）由原先建立的工程平面和高程测量控制体系或施工平面和高程控制辅助基线点，用全站仪和水准仪于正在施工的护岸上做出纵向轴线和里程以及特定层面上相关边线及其相应标高。
（3）根据设计给出的坐标位置，在施工现场标点划线，指定出预制构件的轴线走向及外边缘线，施工人员可根据外边缘线吊放预制构件。预制构件在安装过程中，要随时测量预制构件的轴线是否偏离以及构件的顶标高是否满足设计要求。
5、测量控制点的保护
工程测量控制导线网布设施测完毕，应采取设置明显标志、围护等措施，对工程测量控制导线网，以及施工范围内的首级、次级工程测量控制网点进行保护，确保施工过程中准确、完好。
若出现有偏倒、毁坏等现象除了要追查原因外要及时进行恢复，并将检测结果报监理工程师校对、签证验收后方可继续使用。
6、测量仪器及试验器具或用具
测量仪器、试验和检测仪器配备见下表。
拟配备本工程的试验和检测仪器设备表
说明：本工程的土工合成材料检测、混凝土所用原材料检测、配合比、砂浆强度检测、块石检测等按要求进行见证取样送检，送至具有相应检测资质的检测机构进行检测。现场实验室只进行土土工分析、坍落度检测等简易检测等。
2.3.5.2工程试验
（1）试验机构设置
为保证整个工程质量得到全面有效控制，使所有产品均满足业主、规范及设计要求，组建现场试验检测室，承担本工程的试验和检测工作，。
为及时有效控制工程质量，试验检测室如下：
试验检测室：包括混凝土及砂浆检测室、办公室等。
现场试验检测室配置合格的试验人员以及先进的仪器、设备，并建立检测过程中必须严格遵守的检测管理程序。
试验检测仪器、设备见上表《拟配备本工程的试验和检测仪器设备表》。
（2）试验检测室设备布置
1）混凝土、砂浆试验室
房屋一间，面积20m2。混凝土、砂浆稠度测定仪及砂浆试拌和成型有关仪器。存放试模及未拆模试件等。
2）办公室
房屋一间，面积10m2，质量负责人、试验员办公室，设有微机2台、打印机1台、资料柜2个。
（3）试验内容
根据本标段施工实际情况，为保证工程质量对以下试验项目进行检测。主要包括：坍落度检测等简易检测。
本工程的土工合成材料检测、混凝土所用原材料检测、配合比、砂浆强度检测、块石检测等按要求进行见证取样送检，送至具有相应检测资质的检测机构进行检测。
（4）其他事项
1）在本合同标段工程施工前，将试验检测人员、试验仪器、设备和管理制度以及试验计划等报监理工程师，得到批准后，开始进行有关试验检测项目。
2）试验过程中，接受监理工程师的监督，严格执行规定的技术规范和标准及监理工程师随时的有关质量标准的指令。
3）为监理工程师的平行抽检提供帮助。
4）当试验室与监理工程师的平行抽样不一样时，以监理工程师核定的内容为准，并接受监理工程师的处理、指正意见。
2.3.5.3虾梗拆除
为满足本工程护岸建设要求，局部范围内虾梗需要拆除至原泥面。
1、虾梗拆除范围：从护岸轴线到海侧所有虾梗全部拆除；从护岸轴线到陆侧倒滤层（坡脚）范围内虾梗全部拆除。
2、施工方法
采用1m3水陆两用挖掘机趁低潮拆除虾梗，配备两台1m3陆两用挖掘机。
2.3.5.4回填10-100kg块石/回填后方抛石棱体/回填堤心石
以回填10-100kg块石为例，进行说明回填10-100kg块石/回填后方抛石棱体/回填堤心石施工方法如下：
10-100kg块石采用自带挖掘机的200t甲板驳从石料出运码头水运进场（运距约20km），将石料从护岸回填中心线往两侧抛填，先每隔300m抛设一个挖掘机作业平台，平台顶标高为+2m，平台平面尺寸为4m*4m，然后进行回填块石的
抛填，用1m3反铲挖掘机进行抛理。回填施工采用分段施工，每隔200m作为1个施工段，一层抛填到顶。
2.3.5.5强夯地基处理
（1）施工顺序
强夯施工前，先整平地面，然后在强夯区域回填10~100kg块石至标高2.0m，块石整平后再进行陆上强夯施工，强夯后预估标高为1.0m。
（2）强夯施工
1）强夯施工前先整平地面。测量标高后，按夯点布置放线。点夯选用起吊能力大于150t强夯机。机架高度为25m～30m，采用全钢锤，锤重不小于40t，点夯采用直径1.2～1.6m的异形锤施工；满夯施工夯锤采用圆形砼锤，重约10T，直径约1.6--2.20m。施工程序如下：
a、第一遍点夯
控制单点击数在10~12击，当夯沉量过大提锤困难时，一遍点可分两到三次完成，最后两击夯沉量之和小于100mm后移至下一夯点。若夯坑深度过大引起起锤困难或出水，则在加强排水的同时可适当向夯坑回填石渣。
b、就地推平场地,夯第二遍
控制单点击数不小于10击且最后两击夯沉量之和小于100mm后移至下一夯点。
c、推平场地,满夯两遍(每遍每点2~3击)。
2)点夯以及满夯间隔在一周以上。
3)强夯施工过程中发现夯坑周围土体明显隆起或最后夯沉量逐渐增大时,应停止夯击,间隔一段时间后,待孔隙水压力消散后再继续施工.若局部区域夯沉量出现异常应及时通知设计。
4)强夯施工过程中应密切注意其振动对已有建构筑物的影响,必要时采取挖隔振沟等措施。
5)强夯加固后,应整平场地。
2.3.5.6局部开挖强夯后块石/基槽开挖
地基处理后的10-100kg块石顶标高为+1.0m，按设计图纸要求进行基槽开挖或局部开挖强夯后块石的碎石，基槽开挖应按施工图纸并结合地质勘察报告进行开挖，基槽开挖的尺寸不小于设计规定。基槽挖至设计深度时，应对土质进行核对，如发现地质情况与设计不符，应及时通报设计和业主研究解决。
采用1m3反铲挖掘机按施工图纸要求开挖（块石强夯段先用破碎机进行局部破碎）。开挖出来的10-100kg块石就近堆放在开挖位置北侧，用作抛石基床或者抛石棱体；开挖出来的土方按要求外运。
2.3.5.7铺设二片石垫层
基槽底层铺设300mm厚度二片石垫层。
基槽验收合格后，进行二片石的铺设。由8t运石自卸车辆将二片石石料运基槽陆侧卸料，根据断面二片石用石量用装载机将石料均匀堆放在基槽陆侧边缘，然后用长臂挖掘机向基槽底抛撒进行二片石的铺设，分段施工，保证抛撒均匀，不满足设计要求的及时用挖掘机修整。
2.3.5.810-100kg抛石基床
1、施工方法
二片石验收合格后，进行抛石基床施工。抛石基床石料就近采用开挖基槽时挖除的块石，采用1m3长臂挖掘机向基槽底抛撒进行基床块石的抛设，分段施工，保证抛撒均匀，不满足设计要求的及时用挖掘机修整。
2、施工顺序
（1）二片石铺设验收合格后立即开始基床抛石作业。基床抛石与基床夯实及基床整平形成连续作业，沿基槽划分3个流水段。
（2）根据现场的地理条件，充分考虑施工方便，按设计基床抛石顶宽，设立两组抛石边线导标，分别控制抛石顶面两侧边线，抛石起始和终止断面由设置在后方场地上的断面标控制。
3、施工工艺
（1）二片石经验收合格后，及时组织抛石作业。
（2）基床抛石采用1m3挖掘机分段抛设。
（3）抛石基床预留抛石厚度的10%～20%（暂定15cm）作为预留夯沉量，通过试夯确定抛石标高，在抛石过程中抛石技术负责人应组织勤对标，对好标，并经常对导标进行检察，确保导标的准确度，以免抛高。
2.3.5.9基床夯实
基床夯实工作，应在基床抛石结束并进行粗平后，基床局部高差不大于300mm，防止基床夯实因倒锤或偏锤而影响基床夯实的效果。
基床夯实采用履带式起重机吊重锤分段的方法进行夯实作业，因基床抛石厚度较薄，不进行分层作业。夯锤用铸钢制成，重7吨。外形为低重心的扁式截头圆锥体。底部直径1.5米，顶部直径1.2米，中间设有排水孔吊钩设有封钩装置，以防止脱钩。夯实的顺序同抛石。
基床夯实，采用纵横向相邻接茬半夯，每点一锤，并分初、复夯各一遍，一遍四夯次。以防止基床局部隆起或漏夯。夯击遍数由试夯确定。分段夯实的搭接长度不小于2m。
夯锤底面压强可采用40-60Kpa，落距为2-3m，不计浮力、阻力等影响时，每夯的冲击能不小于120KJ/m2。
(1) 基床正式夯实前，应对抛石基床进行粗平，以使基床局部高差不大于30cm，防止基床正式夯实时因倒锤或偏锤夯击而影响基床的夯实质量。
(2) 基床夯实时，采用纵横向相邻接压半夯，每点一锤并分初、复夯各一遍，一遍四夯，两遍共八夯的方法施工，以防止基床局部隆起或漏夯。
(3) 打夯时根据夯锤的半径、夯锤中心距吊机中心的距离，计算出每夯点的准确位置。
(4) 基床夯实时，起重机移动的过程中应对准边标，夯锤的落点及绞缆的长度需按要求控制，严禁出现漏夯现象。
(5) 夯后检查：每段基床夯实完成后，检查夯实后基床底面高程。当基床补抛块石顶面积大于1/3构件底面积或连续面积大于30m2，且厚度普遍大于50cm 时须进行补抛、补夯处理。
(6) 夯实检测：在已夯基床范围内采用网格法检测。其夯沉量不大于30mm 即可以认为夯实成功，否则，需对整个基床进行再次夯实和复夯检测，直到复夯检测时的沉降量不大于30mm。
2.3.5.10整平块石基床
为加快工程进度，在基床夯实结束且验收合格后或者局部开挖强夯后块石后，及时进行块石基床整平。
（1）边线及标高控制
整平边线标识仍利用基床抛石的标识来控制基床整平边线，利用水准仪施测整平顶面标高。主题雕塑广场护岸段、台地花园B1-B3断面护岸段抛石基床整平后的标高为-0.5m，其宽度为8489mm；银杏广场D1-D5断面护岸段的抛石基床整平后的标高为-1.0m，其宽度为16950mm。其他护岸段的块石基床整平标高（2）施工工艺
抛石基床整平的粗平、细平均采用1m3反铲挖掘机进行整平，利用水准仪对整平标高进行控制。
1) 整平及整平验收前，应校核水准仪和所引测的水准点，保证其满足使用的精度要求。
2) 基床细平时的允许偏差为±5cm，为此我们严格控制地瓜石的规格，必要时我们采用直径为6～8cm的大石子进行整平。
3) 整平定位或整平验收时，仪器操作员一定要认真、仔细，及时留取观测记录，验收时两台水准仪相互校核，并对照设计图纸和规范规定进行复核。
2.3.5.11混凝土方块的预制、安放
方块的预制全部在委托混凝土厂家预制完成。
1、方块预制工艺流程
施工准备→原材料检验→模板制作→模板支立→预埋件安装、固定→模板验收→混凝土制备→混凝土运输→混凝土浇筑→拆除模板→成品养护→成品验收→成品拖运→起吊安装。
2、模板工程
本工程方块预制全部采用标准钢模板拼装而成。
模板安装及拆除采用16t汽车起吊完成，由人工进行辅助作业。
模板及桁架制作须具有足够的强度、刚度和稳定性。
模板拼装时拼缝应平顺、严密、不得漏浆。
模板表面应清理干净，脱模剂涂刷均匀且不污染钢筋。
模板制作、拼装按规范要求控制。
3、混凝土工程
混凝土浇筑施工前，应将工程使用的砂、石子、水泥等原材料，委托有相应试验检验资质的部门做出混凝土配合比设计书，并将其报业主和监理工程师进行审核，审核通过后，方可使用。本工程混凝土方块的强度等级为C30F300。
混凝土浇筑前由工程科召集工区有关人员针对混凝土浇筑质量、安全、技术操作等要求做全面的技术交底。
原材料计量严格按设计配合比执行，并按规范要求定期对拌和料计量进行抽检，保证混凝土搅拌计量的准确性。
（1）混凝土搅拌时间
没有外加剂时，混凝土搅拌时间控制为90s；有外加剂时，混凝土搅拌时间控制在120～180s之间。
（2）混凝土运输及入模
混凝土水平运输采用3t自卸汽车进行，自卸汽车在使用前用水湿润，但不得留有积水。车箱内壁应光洁、平整、不吸水、不漏浆。混凝土运输过程中应避免发生离析、漏浆、泌水和塌落度损失较大等现象。方块混凝土垂直运输及入模采用16t汽车吊吊灰斗作业。为防止混凝土离析，混凝土垂直下料高度控制在2m以内，在灰斗吊放时禁止碰撞模板。
（3）混凝土浇注及振捣
混凝土浇注每次分层厚度为30～50cm，均匀分层，振捣采用Ф50型插入式振捣棒进行，混凝土振捣顺序从近模处开始，先外后内，插入式振捣棒到模板的距离不大于125～150mm，并尽量避免碰撞钢筋、模板、预埋件；移动距离小于振捣器有效半径的1.5倍，即控制在375～450mm之间，保证不漏振。混凝土振捣应确保密实，不碰撞块石和模板，采用快插慢拨、上下抽动的方式，保证上下混凝土结合成整体。振捣棒插入到下层混凝土中大于50mm。振捣程度以混凝土表面呈现水泥浆和不再沉落为度。
（4）混凝土养护
混凝土拆模后应及时养护。养护方式采用覆盖草袋洒淡水或砂围堰蓄淡水养护。其潮湿养护期大于14d，且混凝土必须达到100%设计强度方可吊运安装。
（5）其他主要操作要点
混凝土浇注前应将模内木屑、泥水等杂物清理干净。浇筑中应时时检查模板和支架的坚固性、稳定性及有无松动变形等情况。
（6）雨季混凝土施工
雨天时混凝土的施工应符合以下规定：
①砂石堆场应有排水和防止污水浸染的设施；
②运输工具要有防雨、防滑措施，运输路线要缩短；
③周密安排施工，并宜避免下雨时浇筑混凝土；
④应适当增加骨料含水率的测定次数，随时调整搅拌用水量。
浇筑混凝土时若遇到小雨，采取下列措施：
①应适当减少拌合物用水量或增加水泥用量；
②宜缩短每层混凝土的浇筑时间，加强振捣，保证层间结合良好；
③应及时排除模内积水，防止周围雨水流入，对新浇筑面应及时防护。
浇筑混凝土时若遇到中雨，对具有一定浇筑面的结构（如方块、胸墙）中止浇筑，若不能中止时，在浇筑面上架设防雨棚。
浇筑混凝土时若遇到大雨，应停止浇筑，并采取表面防冲措施。
4、方块安装
(1)安装顺序
与块石基床整平形成流水作业。
(2)方块安装基准线控制
设置控制点，并在方块安装前进行校核以保证其正确性及可用性。
在陆上由全站仪或GPS-RTK定位，设点拉线控制底层方块的安装位置。
(3)方块拖运安装施工工艺
1)方块拖运
在方块底部设顶升孔，放置50t液压千斤顶，将方块顶起后，用木块均匀支垫。
横移时方块下放置水平拖车，由5t装载机拉拖车拖运至码头前沿以备吊安。
然后由起重船将混凝土方块吊装到200t方驳上，驳运至安装现场。
2)方块安装
方块全部用200t自航起重船起吊，在方块内预留吊孔，用专用“马腿”形吊具起吊。
起重船及方驳抛锚定好位后，起重工指挥起重船移位到方驳的方块上挂吊具，然后起重工指挥起重船吊起方块离开方驳，向安装点移船。
3）方块安装质量控制及操作技术要点
方块安装时，段与段之间的砌缝，按设计要求的宽度用木扎控制，并保证上下为通缝。
方块安装过程中，采用垫木防护，禁止发生构件之间碰撞造成方块棱角残缺。
方块吊放至基床面时，由潜水员控制一次落至基床，不得在基床上拖动方块进行找位，以免挫坏基床。
2.3.5.12铺设高强土工格栅
1、施工方法
整平块石基床后或现浇钢筋混凝土胸墙后，及时对相应堤段进行高强土工格栅铺设。高强土工格栅采用高强聚酯双向格栅，陆运至现场后，铺设、并固定。
土工格栅定位后,要及时压铺，防止位移。
2、施工要求
1）土工格栅应根据设计要求的宽度、位置铺设。
2）铺设后应压载稳定，并应及时进行上部覆盖层的施工。
3）应根据施工能力，按照铺设宽度，搭接宽度不小于1m。
4）土工格栅必须满足拉伸强度的要求。
2.3.5.13铺设碎石垫层、C15素混凝土垫层、水泥稳定碎石层
钢筋混凝土挡浪墙底部或花坛底部或者钢筋混凝土挡墙\基层\花岗岩路面底部，人工先铺设碎石垫层，其上浇筑C15素砼垫层\水泥稳定碎石层，C15素混凝土采用商品混凝土。
(一)铺设碎石垫层
（1）施工准备
1）材料及主要机具
○1、碎石铺设前必须进行相关检测，合格后才能施工。
○2、碎石中不得含有草根、树叶、塑料袋等有机杂物及垃圾。
○3、主要机具：蛙式打夯机、挖掘机、手推车、平头铁锹、2m靠尺、小线或细铅丝、钢尺等。
2）作业条件：
○1、设置控制铺筑厚度的标志，铺设边线钉上水平标高木橛。
○2、铺筑前，其前一道施工工序已验收合格。
（2）施工工艺
1）工艺流程：检验碎石的质量——测量放线——铺筑碎石——碾压——找平——验收。
2）碎石垫层人工摊平。
3）碾压的遍数由现场实验确定。用挖掘机往复碾压，一般碾压不小于４遍，其轮距搭接不小于50mm。边缘和转角处应用蛙式打夯机补夯密实。
4）施工时应找平，碾压密实。
5）碾压完后，表面应拉线找平，并且铺设宽度、厚度、顶面标高要符合设计要求。
（二）C15素混凝土垫层
C15素混凝土采用外购的商品混凝土。
（1）施工工艺
1、工艺流程
支模板→槽底、模板内清理→混凝土浇筑→混凝土振捣→混凝土养护
2、施工措施
1）支模：边模采用100×100木方。
2）清理：在碎石垫层上清除杂物。
3）混凝土的浇筑：
a.C15素混凝土垫层厚度为100mm，采用人工摊铺平板振动器振捣，振捣器的移动间距，应能保证振动器的平板覆盖已振捣的边缘，且捣密实。
b.混凝土应连续浇筑，间歇时间不应超过2h。
4）振捣泵送混凝土：
a.采用平板式振动器振捣，振动器在每一位置应连续振动一定时间，一般情况下为25～40s，以混凝土面层均匀出现浆液为准；
b.移动时应成排依次振捣前进，前后位置、排与排之间应相互搭接30～50mm；
c.混凝土振捣密实后，按事先做好的控制标高桩找平，表面应用木抹子搓平。
5）混凝土的养护：
a.在浇筑完毕后的12h以内对混凝土浇水养护（当日平均气温低于5℃时，不得浇水）；
b.混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；
c. 浇水次数应能保持混凝土处于湿润状态；
d.混凝土强度达到1.2N/mm2前，不得在其上踩踏或安装模板及支架。
（2）浇筑质量要求
1、在浇筑工序中，应控制混凝土的均匀性和密实性。混凝土拌合物运至浇筑地点后，应立即浇筑入模。在浇筑过程中，如发现混凝土拌合物的均匀性和稠度发生较大的变化，应及时处理。
2、浇筑混凝土时，应注意防止混凝土的分层离析。混凝土由料斗、漏斗内卸出进行浇筑时，其自由倾落高度一般不宜超过2m，在竖向结构中浇筑混凝土的高度不得超过3m，否则应采用串筒、斜槽、溜管等下料。
3、浇筑混凝土时，应经常观察模板、支架和预留孔洞的情况，当发现有变形、移位时，应立即停止浇筑，并应在已浇筑的混凝土凝结前修整完好。
4、混凝土在浇筑及静置过程中，应采取措施防止产生裂缝。混凝土因沉降及干缩产生的非结构性的表面裂缝，应在混凝土终凝前予以修整。
（三）水泥稳定碎石层
（1）工艺流程
施工顺序为：碎石垫层验收合格、施工放样、厂家拌合混合料、混合料运输、摊铺、碾压、养生。
（2）施工方法
本标段水稳基层施工，严格按照业主设计文件及路面施工技术规范的具体要求进行操作，具体施工规程、方法及要求如下：
1、混合料组成设计
在水泥稳定碎石基层中水泥剂量采用 4.5%以上，做3组不同水泥剂量，按最佳含水量和计算规定的得的干密度制备试件，并选择适合的水泥剂量进行强度试验，在20 °C条件下湿养6天，浸1天，7天龄期的无侧限抗压强度不小于3.5Mpa。
2、试验路段
未大面积开始铺筑水泥稳定碎石基层前，试铺一段 800m2左右的试验路段。
试验成功，该试验路段可作为主体工程的一部分，并按试验路段所采用的设备备料、拌和、摊铺及压实次数和层厚、压实时材料的含水量范围、干密度，以便在今后主体工程中作为现场控制依据。
3、砾石砂底基层准备
在进行水泥稳定碎石基层施工前对其底层的碎石垫层进行质量验收，并清除底基层所有浮土、杂物。
4、施工放样
用全站仪恢复中线，直线段每10m设一桩，平曲线段每隔5m设一桩，同时将两侧边桩放出，在两侧路肩边缘外0.3m～0.5m设边桩。对两侧边桩进行水准测量，按设计标高标出水泥碎石稳定层顶面的施工标高（考虑压实系数）。在施工过程中，标桩如有丢失或移动，及时补桩抄平。
5、拌和
在正式拌制水泥稳定碎石混合料之前，必须先调试所用的厂拌设备，使用混合料的颗粒组成和含水量都达到规定的要求。集料的颗粒组成发生变化时，应重新调试设备。
根据天气情况和运输的远近，混合料在运输中应覆盖，以防水份蒸发，并适当将含水量增加0.5-1%，保持均匀以防离析。
在底基层上卸料时，应注意卸料速度、数量、与摊铺的厚度宽度相适应。拌和后的混合料应尽快摊铺，达到实际可能的速度；并且自第一次在拌和机内加水至完成压实工作的时间应不超过 3h，并应小于终凝时间(6h)。
实际采用的水泥剂量，应比室内试验室确认的剂量多 0.5～1.0%，并且严格控制水泥的掺入剂量，剂量太小，不能确保水泥稳定基层的施工质量；剂量太大，
既不经济，还会合基层的裂缝增多，增宽，从而引起反射裂缝，影响路面的使用质量及使用寿命。
6、混合料的运输
拌好的混合料采用外购，由自卸车运至施工路段，根据拌和站的生产能力及摊铺能力配合好自卸车的数量，装车时，保证车斗内装载高度均匀，以防离析；运输时对车上的混合料用塑料布加以覆盖，以防运输过程中水分蒸发；运输混合料的自卸车，在已完成的铺筑层表面上通过时，速度要缓，禁止急刹车，以减少不均匀碾压或破坏表层强度；拌合好的混合料要尽快运到现场摊铺。
7、摊铺混合料
为保证施工质量，根据设计的要求，我项目部对该标段的基层施工采用1台全幅作业的摊铺机进行摊铺施工，根据本标段的结构层厚度，我部决定采用一次摊铺碾压成型的施工工艺，保证基层的压实厚度，严禁用贴补的方法进行施工。施工全过程采用小段成型，机群作业的施工方法。
水泥稳定层整平到施工位置后，立即用12T轮压路机进行静压，确保表面平整。在含水量合适的情况下，碾压不得少于六遍。碾压过程中，试验检测员要跟班作业，随时控制混合料的含水量及压实度，当混合料处于最佳含水量±1%时（如表面水分不足，应适当洒水），立即用关闭振动的压路机在全宽范围内进行稳压一遍，速度1.5-1.7km/h为宜，碾压长度可根据施工现场的气温情况进行选择。直线段，由两侧路肩向路中心碾压。平曲线段，由内侧路肩向外侧路肩进行碾压。碾压时后轮应重叠1/2的轮宽，后轮压完路面全宽时即为一遍。然后用振动压路机开启振动2.0-2.5km/h的速度进行振压。最后用16T（规范要求大于18T）静压压路机碾压两遍。碾压过程中，如表面水蒸发得快，应及时补洒少量的水。严禁压路机在已完成或正在碾压的路段上“调头”和急刹车。
9、养生
水泥稳定碎石基层在养生期间保持一定的温度（控制在5℃-25℃），同时在水泥稳定碎石基层碾压完成后立即用土工布进行覆盖。养生期间不过湿（每天喷洒水的次数随气候条件而定，一般喷洒四五次），一般养生7天。养生期间水泥稳定碎石基层不应忽干忽湿，确保整个养生期间基层表面始终保持潮湿状态。
10、交通管制
养生期间，应严格控制车辆通行。仅为施工需要，而要求在水泥稳定碎石基层上通行车辆时车速不得超过 15km/h，不准急刹车，并应使车辆在基层全宽上均匀行驶。
2.3.5.14现浇钢筋混凝土挡浪墙\胸墙
现浇钢筋混凝土胸墙\挡浪墙钢筋混凝土强度等级均为C35F300，均采用外购的商品混凝土，在完成各自的上一道施工工序后进行施工，施工工艺流程、施工方法相同。下面以现浇钢筋混凝土胸墙为例。
1、施工顺序及工艺流程
（1）施工顺序：胸墙浇筑自北向南逐段进行浇筑施工，分两层浇筑，底层浇筑0.5m，第二层浇筑到顶。
2、施工方法
（1）模板工程
1）模板加工、拼制：胸墙模板全部采用钢模板，模板系统由前模、后模、封头模板三部分组成。为了满足胸墙质量要求，模板均采用桁架式钢框架：δ=5mm 钢板做板面，桁架按间距0.8m布置；竖向及水平围囹均采用槽钢，竖向围囹间距与桁架间距相同；水平围囹间距按0.5m布置。
2）模板支设：模板采用25t汽车吊陆上安装，安装顺序如下：前模板→后模板→封头模。前模安装前，根据模板高度和卸荷板现有的标高，在卸荷板前沿处，根据桁架间距和测量的标高位置，用电钻在卸荷板前侧面打20cm深，直径为25的孔洞预埋25钢筋，作为模板底口控制标高和搁置面。利用预留的钢筋在水平和45°方面设置拉条控制模板稳定性；接着进行后模的安装，模板就位后，上部采用顶拉杆，中部使用对拉螺栓，使前模相对稳定，然后利用垂球从模顶垂到预先设好的准线上（临水线），通过调整对拉螺栓及模板顶拉杆，使前模后倾斜度及临水线位置安装到位并准确。主体模板安装完毕后，最后安装封头模板并进行整体加固。模板安装完毕，将板内杂物清理干净、涂刷脱模剂，然后进行检查验收，验收合格后并报监理工程师批准后方可浇筑混凝土。
3）模板拆除：采用吊车由人工配合拆除模板。
4）质量要求：模板和支架具有足够的强度、刚度和稳定性；应保证工程结构和构件各部分形状、尺寸和相互位置的正确；能可靠的承受新浇混凝土自重和侧压力；且构造简单、装拆方便；与混凝土施工工艺相适应，便于混凝土浇筑；模板的接缝不得漏浆。模板的制作、安装标准按交通部《水运工程质量检验评定标准》有关规定执行。
（2）混凝土工程
胸墙\挡浪墙\挡墙钢筋混凝土强度等级为C35F300，采用外购的商品混凝土。
1）胸墙混凝土采用搅拌站集中搅拌，混凝土搅拌运输车运输，吊机吊罐入模，插入式振捣棒振捣。在浇注过程中试验人员应跟班作业，随时取样，及时检测混凝土的塌落度和按规范留置好混凝土试块，并及时掌握所拌制混凝土的和易性和流动性。
2）砼浇注前应对胸墙模板作全面检查，胸墙结合层上的杂物应清除干净，对胸墙的所有预埋件（包括系船柱、护舷等）进行详细检查其埋设位置是否准确、牢固、有无漏埋。
3）胸墙砼浇筑是赶潮水作业，浇筑前仔细查看潮汐情况，各工种须密切配合，保持混凝土在水位以上进行振捣，确保混凝土初凝硬化前不被海水淹没。
4）施工缝处理：为保证上下层浇筑的紧密，在下层砼浇筑完毕后，在顶部预留拉结石，以增强其连接性，并对水平施工缝表面有浮浆残渣应进行凿毛清除，并用淡水进行润湿处理，但不得积水。
目录第一章工程简况及说明 1.1 工程简况 1.2 水文气象和工程地质 1.3 现场施工条件 第二章工程施工总规划 2.1 编制依据 2.2 施工进度、质量、安全目标 2.3 施工重点、难点分析及主要措施 2.4 施工段划分 第三章施工总体部署 2.1 组织机构设置 2.2 管理原则及制度 2.3 施工平面布置 第四章施工方案与技术措施 4.1 前期施工 4.2 防洪堤土石方施工 4.3 防洪堤混凝土施工 4.4 浆砌预制砼块施工 4.5 泥结石路面施工 4.6 穿堤涵管施工 4.7 连接桥施工 4.8 取水泵站改造 4.9 河道疏浚施工 4.10 上、下堤道路施工 第五章资源配备计划 5.1 机械设备的安排计划 5.2 人员的安排计划 5.3 材料组织及供应计划 第六章施工进度计划及保证措施 6.1 工期进度计划
6.2 工期保证措施 第七章工程质量保证措施 7.1 工程质量保证体系 7.2 工程质量保证措施 7.3 档案资料管理 第八章安全管理体系与措施 8.1 安全管理体系 8.2 施工安全措施 第九章文明施工及环保施工措施 9.1 文明施工保证措施 9.2 环境保护措施 第十章冬季施工措施 第十一章其他说明事项 11.1 民工工资支付保证措施 11.2 地下设施及管线等保护措施 附表 附表一拟投入本标段的主要施工设备表 附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表 附表四计划开、竣工日期和施工进度横道图 附表五施工总平面图 附表六临时用地表
第一章工程简况及说明 1.1 工程简况 ·1.1.1 工程简况 思蒙河为岷江右岸一级支流，发源于丹棱县中观山的银锭寺和东坡区与浦江县交界的长丘山，丹棱河与广济河汇合后始称思蒙河。祝贺流经丹棱县石桥乡、顺龙乡和县城（丹棱镇）、东坡区三苏乡、修文、思蒙镇后流入青神县观金乡、西龙、青城、南城镇，在青神县瑞峰镇汇入岷江。思蒙河流域面积765.86km2，河道平均比降 1.7‰，全场82.66km；其中东坡区境内面积478.50km2，河长38.5km。所在流域上游为“V”型，中下游为扇形。 本次实施项目从修文大桥0+000起向至范盆堰下游420m止，其中新建堤防3.5km并对K0+000~K5+330段河道进行疏浚。 主要建筑物为砂卵石斜坡式堤坝，分部建筑包括砼砌卵石面板，防浪墙，堤内破和内坡排水等。 1.1.2 工程等级 根据《防洪标准》GB50201-94、《堤防工程设计规范》GB50286-98以及《城市防洪工程设计规范》（CJJ50-92）等，本工程项目防洪标准采用重现期10年一遇洪水，相应的堤防工程级别定为V等，主要建筑物级别为5级，次要建筑物级别为5级，临时建筑物级别为5级。 1.2 水文气象和工程地质 1.2.1 水文气象 工程所属区域属亚热带湿润季风气候区，四季分明，冬暖春早，夏热秋凉，冬干春旱，夏秋多雨，无霜期长，雨量较丰。工程所在地眉山市多年平均气温17.1℃，极端最高气温36.3℃、36.7℃，极端最低气温-4.7℃、-3.6℃，多年平均相对湿度84%、83%,多年平均降水量981.0mm、997.0mm，降雨在年内分配很不均匀，雨量集中于5~10月。 洪水主要有暴雨形成，洪水发生于暴雨同步，工程河段的洪水来自岷江。洪水具有明显的季节变化规律，主汛期为6~9月，枯水期为11~4月，5月、10月为汛前汛后过渡期。
某道路工程施工招标 施 工 组 织 设 计 编制人：（盖单位章） 法定代表人或其委托代理人：（签字或盖章） 年月日
目录 第一章施工方案与技术措施 (4) 第一节机械土石方及路基工程 (4) 第二节道路工程 (31) 第三节给水管道施工 (42) 第四节排水工程 (53) 第五节高压电力管及弱电管预埋工程 (79) 第六节绿化施工 (100) 第七节人行道施工 (115) 第八节交通工程施工 (121) 第九节路灯工程 (137) 第十节附属设施 (140) 第十一节施工平面布置图 (142) 第二章质量管理体系及保证措施 (143) 一、质量管理机构 (143) 二、质量保证体系 (145) 三、质量管理制度 (148) 四、质量管理保证措施 (150) 第三章安全管理体系与保证措施 (163) 一、安全生产保证体系 (163) 二、安全生产保证措施 (175) 三、安全应急救援预案及突发事故处理 (185) 四、防汛应急预案 (195) 第四章环境保护管理体系与保证措施 (198) 一、环境保护管理体系 (199) 二、环境保护管理措施 (200) 第五章工程进度计划与保证措施 (206) 第一节施工进度保证措施 (206) 第二节文明施工措施 (213) 第三节季节性施工措施 (216) 第四节管线保护措施 (222) 第六章资源配备计划 (225) 第一节主要材料需用量计划 (225)
第二节主要施工机械设备 (225) 第三节试验设备、仪器仪表 (226) 第四节主要劳动力需用量计划 (226) 第五节设备、人员、材料的进退场计划安排 (228) 第七章主要项目管理人员 (231) 第八章施工设备 (232) 附表一：拟投入本标段的主要施工设备表 (232) 第九章试验、检测仪器设备 (233) 附表二：拟配备本标段的试验和检测仪器设备表 (233)
矿石破碎站工程 施 工 组 织 设 计 2010年10月3日
施工组织设计封面...................................................................... 错误！未定义书签。 一、工程概况： (4) 1.编制依据 (4) 2.主要施工内容： (4) 3.工程量清单 (4) 4.工程特点 (7) 二、施工总体方案 (8) 1.指导思想、目标和承诺 (8) 2.施工组织安排 (9) 3.施工总体部署 (9) 三、施工总进度网络计划 (12) 1.工期（60个工作日）及进度安排（设备到货的情况下） (12) 2.施工总进度计划网络图 (13) 四、现场平面规划与管理 (13) 1.现场总平面规划 (13) 2.施工临时设施布置 (13) 3.施工用电规划 (14) 4.施工用水 (15) 5.施工道路 (15) 6.施工总平面管理 (15) 五、构件、设备安装工艺顺序及技术措施 (16) (一)设备安装工程通则 (16) (二)框架钢结构、设备安装方法及步骤 (20) (三)旋回破碎机安装 (29) 1)破碎机的预组装 (30) 2)破碎机机座安装： (31) 3)水平轴及偏心套安装： (32) 4)上、下架体安装： (33) 5)动锥、定锥衬板及横梁安装： (33) 6)传动部分安装： (33) 7)液压润滑系统安装： (34) (四)（钢结构部分二） (36) 1.料仓吊装 (36) 2.料仓侧墙安装 (38) 3.卡车栈桥吊装 (39) 4.液压碎石机安装 (40) 5.维修吊车支架安装 (40) 6.栈桥边墙安装 (41) 7.高强度螺栓连接 (42) (五)卸料皮带机安装 (42) 1.卸料皮带机安装顺序： (42) 2.卸料皮带机安装注意事项： (43) 2 / 77
·1１.2、厌氧池 1)工程概况 本工程为厌氧池为T字形构筑物,池体长度为５6。15ｍ,池壁高度为6。1m,外侧池壁厚度为4０0mm,内侧池壁为２50ｍｍ。池体中有伸缩缝一道以及数个刚性防水套管,由于刚性防水套管截面尺寸较大,因此刚性防水套管以及伸缩缝处得施工就是此构筑物施工中得重点与难点。 施工工艺 Ⅰ Ⅱ 施工段划分 ２)基础工程
A、基坑开挖 厌氧池垫层标高２.５3 m,而现地平标高为3．00m左右。故基坑降水采用边开挖边降水得明排法,排水沟尺寸为３00×２00,集水坑为Φ600深１m,每2５m布置一口、由于构筑物得整体布置,基坑采用反铲挖土机在各个施工段均沿短边开始沿长边水平推进得方法进行开挖,当挖至距离基底200m处停止机械开挖改用人工进行清理,直至挖到构筑物设计标高,将对基底得扰动效果达到最小。开挖至设计标高后如遇杂填土及淤泥应清除干净,超挖部分回填级配碎石,并分层夯实至设计标高,压实系数0。９4。由于基坑深度不大,基坑边坡采用直槽,当达到设计深度后排水沟用碎石填平,积水坑最后定型,在达到理想降水效果得同时减少水流对基坑边坡得冲击,保持边坡稳定、 B、桩头剔凿 厌氧池基础采用桩承台基础,在进行基础垫层及基础底板施工之前,必须先将桩头剔凿,露出桩内得纵向受力主筋,将桩内得主筋引致底板之中,使底板与混凝土桩成为一体、在剔凿桩头时为了保证就是施工进度及时合理化施工得要求,剔凿桩头采用风镐进行、桩头得顶部宜剔凿至基础底面。同时在剔凿时注意对有效
桩体得保护,保证桩体无通长裂缝。 C、垫层施工 厌氧池垫层采用C1５混凝土,模板采用1０15得组合钢模板拼装、基坑开挖完成后池底如有杂填土不满足设计要求则全部将其清除,回填砂碎石层应就是混合得粒径2—５mm约含2０~30%砂粒,粒径大于0.5mｍ得占50%以上要求砂石含泥量不大于3％,不能含草屑杂物等、回填砂碎石采用洒水夯实法,洒水量占砂石体积得8~12％,每层厚度不超过２5cm。注意做垫层混凝土前应在进行一次高程得复测待确实无误后浇筑垫层混凝土,待达到强度后注意垫层混凝土上只许上人,不允许上车,(包括各种车辆)所有材料运输都采用人工运到现场,浇筑砼要求一次成型,待混凝土初凝后用木抹子进行搓面,垫层打完后及时养护、 D、底板及吊梆施工 a、底板及吊梆钢筋施工 待垫层混凝土达到设计强度后即可上人进行下一步施工-—底板及吊梆钢筋绑扎。厌氧池底板钢筋整体采用HRB３3５Φ１8级,端部加强筋采用ＨRB33５Φ2０级,池壁吊梆横向受力钢筋采用HRB335级Φ14级,竖向受力钢筋均采用HRB335Φ20级,加强筋为HＲB335Φ22级。 按照分成得小块,根据设计图纸在垫层上弹出墨线确定钢筋得位置、根据底板筋得直径与分布情况,确定上、下层筋得保护层垫块得横、纵间距为1米×1米,底板钢筋施工需要采用定位架立工艺钢筋,工艺钢筋布置间距为横、纵１米×1米,采用6０厘米长得Φ16钢筋,定位钢筋与底板主筋采用点焊连接。架立工艺筋每隔3米设一道Φ１６斜撑钢筋、绑扎后得底板钢筋要逐个检查保护层厚度。在进行底板及吊梆钢筋绑扎时要求钢筋搭接及锚固满足设计及规范要求,钢筋摆放均
防洪堤施工组织设计公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
第一篇施工组织设计 一、编制依据： 1、合同编号：LengShuiJiang City-CW-01，冷水江江北保护圈土建工程。 2、湖南省冷水江江北保护圈土建工程设计图纸。 3、《水利水电工程施工测量规范》（SL52-93）； 4、《水利水电工程施工组织设计规范》（SDJ338-89）； 5、《水利水电建设工程验收规程》（SD223-1999）； 6、《堤防工程施工规范》（SL260-98）； 7、《堤防工程施工质量评定与验收规程》(试行)SL239-1999； 8、《砌体工程施工及验收规范》GB50203-98； 9、《浆砌石坝施工技术规定》（试行）SD120-84 10、现行国家、地方政府颁布的有关技术规范、标准等。 二、编制原则： 1、充分遵循招标文件条款的原则。 2、坚持实事求是的原则，根据我公司的施工能力和管理水平，坚持科学组织、合理安排、均衡生产，确保优质高效的履行合同。 3、按照招标文件、技术规范和标准的要求，正确选择施工方案，实行全面质量管理。“严格贯彻安全第一”原则。
4、坚持优化技术方案和推广应用“四新”成果的原则，在施工中发扬创新精神，以科技为先导，应用新技术、新材料、新工艺、新设备,积极寻求为建设单位节约投资的合理化建议,对技术方案进行不断的优化。 三、质量目标： 确保合格 坚持质量第一、信誉至上的方针。实行ISO9002质量管理体系，严格按施工图纸、技术文件和国家颁发的有关规范、规程精心施工，认真落实质量岗位责任制，诚恳接受有关方面的质量检查和监督，积极配合现场施工监理人员的工作，确保工程质量达到合格标准。 四、工期目标： 施工总工期为315天 开工日期以开工令为准，施工中按施工进度计划随时控制和调整进度，施工总工期为 315 天。 五、安全目标： 本工程安全目标为确保无重大伤亡事故，无等级火警事故。
施工现场总平面布置 第一节现场概况及部署 一、现场概况 施工现施主要出入口宽度为6m宽的混凝土硬化道路；场地周围围墙沿着用地红线砌筑以及甲方审核划定的位置砌筑；基坑开挖后上口边坡线距围墙距离较小处，设置安全警示，基坑周圈设置安全防护，并充分利用现场一切可以利用的场地作为三类设施布置场地。 二、部署 针对施工现场场地的实际因素，我公司特作如下部署： 1、在场地布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。 2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。 第二节现场平面分阶段布置及说明 一、机械设备配备布置 本阶段机械设备主要包括：混凝土输送泵等，混凝土输送泵布置1台，布置在道路畅通靠近施工部位，并配置相应的泵管等。
二、加工场地布置 我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工段循环进行施工，材料运输利用塔吊进行配合。 三、主体结构施工阶段 1、平面布置： 根据金华市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。 2、机械设备配备布置： 机械设备配备有：钢筋加工设备、木工加工设备、混凝土输送泵等。 3、加工场地布置： 合理布置钢筋、模板加工场地，并配备相应的加工机械。 四、装修施工阶段 保留原有围墙、大门以及现场临时施工通道，在场地内集中设立砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至各所需位置。 五、场地道路及排水设施
破碎系统安装施工组织设计 第一章工程概况及特点 1.1工程概况 1.1.1编制说明 本施工组织设计针对**县**有限公司破碎系统安装工程机电设备工程项目而编写。 结合本工程的特点，运用系统化管理，对工程项目的进度、质量、安全、文明、成本五大目标进行控制，确保本工程在合同工期内顺利完工。 积极推行质量、职业健康安全与环境管理体系，大力提高工作质量，达到合格工程的质量标准。高度重视安全、文明施工管理，采取有针对性且行之有效的措施，保证施工安全，实现文明施工。 1.1.2编制依据 1)设计图纸； 2)集团公司质量、职业健康安全与环境管理体系文件。 3)《现场设备、工业管道焊接工程施工及验收规范》 4)《机械设备安装工程施工及验收通用规范》 5)《工业设备、管道防腐蚀工程施工及验收规范》 6)《建筑电气工程施工质量验收规范》 7)《电气装置安装工程电缆线路施工及验收规范》 8)《电业安全工作规程》 1.1.3工程简述 **县**有限公司破碎系统安装工程，本工程包括：安装PF-600×900粗碎鄂式破碎机1台、安装PE-250×750细碎鄂式破碎机1台；安装双层振动筛1台〔2YK型（块偏心）外型尺寸：5400x1500x3000〕；安装输送皮带两条，皮带宽度：0.8米；安装中型板喂机1台（板喂机输送距离为10米、输送斜度为〈20）；提升机1台；安装配（控）电柜及动力、控制电缆敷设等。由于本工程工期的紧密，工序复杂，因此要合理安排、周密计划确保本工程顺利进行，以保证施工安全、质量优良。 1.2工程特点 1.2.1承包特点:
本工程承包方式为：包工、包安全、包质量、包工期、输送皮带两条包括材料（皮带除外）、包安装及施工垃圾清理。 1.2.2影响施工的主要和特殊环节 (1) 气候影响：本工程施工跨阴雨季节，给施工带来一定的困难。在雨季施工时要做好防雨防雷措施，确保工程进度、质量及安全。 (2 )安装精度高：鄂式破碎机的安装水平度的偏差在机架前墙的宽度范围内控制在2毫米以下；这就要求施工单位必须采取特殊措施，才能达到设备安装要求。
施工组织设计中的总平面布置
1、线型问题 （1）建筑物的轮廓以外墙线为准，粗线，挑出阳台等用细线表示。细线调为0.09毫米比较好看，轮廓线调为0.5毫米比较合适。注意对绘制线条的线宽进行调整，总平图做到粗、中粗、细线条合理美观。 2、弱化问题 （1）地下室轮廓线在地下室阶段强调，其他阶段弱化。有时候在地下室边线加上基坑支护。 （2）周围已建建筑及道路可保留，但须弱化。 （3）遵循原则，重要构件强化，次要构件弱化。 3、字号统一 在绘制中，注意协调不同文字标注的字号统一，使整体完整协调。比如：楼栋号文字标注采用相同字号；临设、加工房、堆场采用相同字号；说明文字和图例采用相同字号；图名最大，按实际选用。 4、图例选用 图例以简洁形象为宗旨。在绘制的过程中注意前后的统一。 5、容易遗漏的东西 （1）地下室车库出入口（若完成），在主体阶段需保留。 （2）结合进度，在总体建筑的施工阶段可能出现个别楼栋滞后建筑，那么要注意在图上表现。 （3）加工场地及施工道路的转换需明确。 （4）塔吊安装拆除时间和总平图上对应。 （5）砌体插入时间与施工升降机、物料提升机的布置安排时间统一。 6、数字化绘制 对总平中的塔吊、施工电梯、施工大门、钢筋加工房等进行数字编号。
1、施工总平面布置原则 （1）平面布置科学合理，施工场地占用面积少； （2）合理组织运输，减少二次搬运； （3）施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰； （4）充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用； （5）符合节能、环保、安全和消防等要求； （6）临时设施应方便生产和生活，办公区，生活区和生产区宜分离设置； （7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。 2、施工总平面布置图应包括内容 （1）项目施工用地范围内的地形状况； （2）全部拟建的建（构）筑物和其他基础设施的位置； （3）项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等； （4）施工现场必备的安全、消防、保卫和环境保护等设施； （5）相邻的地上、地下既有建（构）筑物及相关环境。 3、分阶段布置 施工现场平面布置图一般按地下结构、地上结构、装修装饰和机电设备安装、总平施工四个阶段。 （1）地下室结构 涉及土方施工的需明确土方施工顺序，即和进度表达一致绘制施工顺序流程。如果总平绘制比较细致，可以对节点工期要求的区域进行标注显示。 土方回填区域也可以表现出来。尼玛，防水卷材、防水保护层也可以表现出来。。 通过地下室顶板的，需要加固的部位，绘制加固区域。
河南煤化集团鹤煤盐化工破碎站机电设备、电气安装 工程施工组织设计 审批 总工：安全副总经理： 会审人员 机电副总： 工程技术部： 安全检查部： 机电管理部： 调度室： 项目负责人： 技术负责人： 编制人： 编制单位：河南富昌建设工程有限责任公司安装工程处 2010年10月5日
目录 一、工程概况 二、工程内容 三、施工方案及施工方法 四、施工进度计划 五、拟投入本工程的机械设备 六、工程质量标准 七、工程质量保证措施 八、安全技术措施 九、保证施工进度措施 十、文明、消防、降噪音、环保施工措施
河南煤化集团鹤煤盐化工破碎站机电设备、电气安装 工程施工组织设计 一、工程概况： 河南煤化集团新建潘家荒75万吨年石灰石破碎站距离鹤壁市新区18km,属鹤壁市淇滨区大河涧乡管辖。厂区邻近壶台公路和西环公路（宝山大道），汤(阴)——鹤(壁)铁路支线与京广线相连接，大白线公路与京广线相连，市区公路四通八达，交通十分便利。矿区资源丰富，为盐化工电石生产提供了所必须的生产原料。 二、工程内容 一、破碎站设备安装主要有： 1、一台旋回破碎机，规格型号PXZ0917，主要由基座部、横梁部、中架体部、破碎圆锥部等部件组成，总重约135吨，其中最重部件约35吨； 2、一台圆锥破碎机，规格型号PYS-BC2136，主要由机架、调整套、偏心套、破碎机动锥部等组要部件组成，总重约100吨，其中最重部件约40吨； 3、一台除铁器，规格型号RCDB-12； 4、一台金属探测仪，规格型号GJT-1F-12; 5、四台潜水泵，规格型号分别为250QJ50-804两台，200QJ50-524两台； 6、1#-8#八条皮带机。 7、辅助设施：设备安装，非标制安电气安装。 二、破碎站电气安装主要有： 1、桥架安装；
(此文档为word格式，下载后您可任意编辑修改！) 目录 第一章编制依据与原则 第二章综合说明 第三章施工总布置 第四章项目班子配备 第五章施工方案与技术措施 第六章施工设备的配备 第七章质量管理体系与措施 第八章劳动力安排计划 第九章进度计划及保证措施 第十章安全管理体系与措施 第十一章文明施工措施 第十二章冬、雨季施工措施 第十三章环境保护管理体系与措施 第十四章资源配备计划 附表一：拟投入本标段的主要施工设备表 附表二：拟配备本标段的试验和检测仪器设备表 附表三：劳动力计划表 附表四：计划开、竣工日期和施工进度图 附表五：施工总平面布置图 附表六：临时用地表
施工组织设计 第一章编制依据与原则 一、编制依据 1、蓬溪县县城芝溪河堤防工程设计施工图及有关文件。 2、国家现行的有关法律法规。 3、国家和水电行业颁布的施工规范、技术标准、验收标准和有关文件。 4、我单位踏勘现场及调查咨询的基本资料。 5、我单位拥有的专业技术力量、管理水平、科技成果、工法成果、机械设备、技术水平和施工能力，以及参加农村饮水安全工程类似工程施工积累的施工经验。 6、招标文件及有关水利工程技术规范。 7、业主对本施工段施工总工期的要求。 二、编制原则 1、根据现场勘察调查资料、合同文件资料工程特点，全面规划、统筹安排，突出重点难点及工期关键工序，采用科学合理的施工方法，确保施组编制满足合同要求。坚持实事求是的原则，根据我单位综合施工生产能力组织施工，坚持科学组织、合理安排，确保高速度、高效率、高质量完成工程建设。 2、坚持施工全过程严格管理的原则，各工序施工时，严格执行监理工程师的指令。 3、贯彻执行国家及地方对工程建设的各项方针政策，严格执行工程建设程序。 4、建立健全各项组织机构和保证体系，确保施工生产科学、有
施工组织设计编制依据： 1 与工程建设有关的法律、法规和文件； 2 国家现行有关标准和技术经济指标； 3 工程所在地区行政主管部门的批准文件，建设单位对施工的要求； 4 工程施工合同或招标投标文件； 5 工程设计文件； 6 工程施工范围内的现场条件，工程地质及水文地质、气象等自然条件； 7 与工程有关的资源供应情况； 8 施工企业的生产能力、机具设备状况、技术水平等。 2 施工组织总设计 编制依据： 1.招标文件、投标文件及合同文件 2.各种勘察设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已建和拟建的各种设施位置 3.建设项目的建筑概况、施工布署和拟建主要工程施工方案、施工进度计划，以便了解各施工段情况，合理规划施工场地 4.各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路 5.各构件加工厂规模、仓库及其他临时设施的数量及有关参数 6.建设地区的自然条件和技术经济条件 2.1 工程概况 2.1.1 工程概况应包括项目主要情况和项目主要施工条件等。 2.1.2 项目主要情况应包括下列内容： （1）项目名称、性质、地理位置和建设规模； （2）项目的建设、勘察、设计和监理等相关单位的情况； （3）项目设计概况； （4）项目承包范围及主要分包工程范围； （5）施工合同或招标文件对项目施工的重点要求； （6）其他应说明的情况。 内容包括：
1）基本情况 2）合同情况 3）建筑设计 4）建设地点的特征 5）施工条件 工程概况可附图进一步说明： ①周边环境条件图。主要说明周围建筑物与拟建建筑的尺寸关系、标高、周 围道路、电源、水源、雨污水管道及走向、围墙位置等；城市市政管网系统工程等 ②工程平面图。可以看到建筑物的尺寸、功能及维护结构等；是合理布置施 工总平面的要素 ③工程结构剖面图。以此了解工程结构高度、楼层结构高度、楼层标高、基 础高度及地板厚度等，是施工的依据 2.1.3 项目主要施工条件应包括下列内容： 1 项目建设地点气象状况： 海拔、日平均温度、极端最低温度、极端最高温度、最大冻结深度、年平均温度、室外风速、室外计算相对湿度、年降水量、风力、雷暴日数采暖期度日数等） 2 项目施工区域地形和工程水文地质状况： 场地的地层构造、岩石和土的物理力学性质、地下水的埋藏条件、土的冻结深度等的地质情况 3 项目施工区域地上、地下管线及相邻的地上、地下建（构）筑物情况2.2 总体施工部署 2.2.1 施工组织总设计应对项目总体施工做出宏观部署： （1）确定项目施工总目标，包括进度、质量、安全、环境和成本等目标； （2）根据项目施工总目标的要求，确定项目分阶段（期）交付的计划； （3）确定项目分阶段（期）施工的合理顺序及空间组织。 2.2.2 对于项目施工的重点和难点应进行简要分析。 2.2.3 总承包单位应明确项目管理组织机构形式，并宜采用框图的形式表示。 2.2.4 对于项目施工中开发和使用的新技术、新工艺应做出部署。 2001年建设部令109号《建设领域推广应用新技术管理规定》： 任何单位和个人不得超越范围应用限制使用的技术，不得应用禁止使用的技术
本施工组织设计方案主要内容包括：施工组织措施、施工进度计划及人员配置计划、调试技术措施、环保与文明施工、质量保证体系和措施、安全施工保证体系和措施等。范围包括以下单元的部分机械设备电气设备及附属管道的调试：细格栅及旋流沉砂池、厂区污水泵房、二沉池、生物反应池、二沉池配水井、鼓风机房、加药间、加氯间。根据本工程的特点，本施工组织设计方案对机械设备、电气设备安调试和管道调试技术措施等内容作了详尽、完整的阐述。 本施工组织设计方案的编制依据为： 1. 上海市政工程设计研究院和广东省建筑设计研究院出具的“大坦沙污水处理（三期）工程”施工图纸 2. 各设备厂家提供的设备说明书 3. 现行施工规范、质量检验及评定标准、操作规程； 4. 省、市现行有关建筑工程施工的劳动定额、机械台班定额； 5. 现场勘察资料； 第一节概述 广州市XXX污水处理厂是广州市政府制定的全市污水治理总体规划中的第一座大型城市污水处理厂，位于广州市西郊的XXX上，总占地面积为25公顷。 第一期日处理规模15万m3/d于1989年投产，第二期日处理规模15万m3/d于1996年投产，占地面积约14公顷。采用A2/O生物脱氮除磷处理工艺，2000年进行处理能力3万m3/d的挖潜改造工程，总处理规模达到33万m3/d。三期工程是大坦沙污水处理厂一、二期工程的延续和拓展，处理规模是22万m3/d,处理 后污水排放标准符合国家和广东省污水排放的一级出水标准，是广州市政府的2002年重
点投资工程项目及省、市重点工程项目，占地面积约11公顷。工程的 主要目标是治理西部污水，系统收集污水面积84.88km2,收集范围:东面以xxxx 路、xxx 路为界：南面以环城高速公路为界，同时包括环城高速公路以南xx小区、xx小区、xx岛、xx洲等；西面以珠江航道岸边为界；北面以xx路为界。 污水收集范围平面图 工程目的主要提高广州市治理西部污水能力，有效地削减对珠江西航道的污染，改善石门水厂和西村水厂的水源水质，确保饮用水安全，受益人口约100万人，是一项利国利民、功在千秋的民心工程。 三期工程的设计单位是XX市政工程设计研究院和XX省建筑设计研究院，建设单位是广州市市政园林局，由市政园林局属下单位广州市XXX污水处理工程项目办公室实施建设任务。工程项目总投资约XX亿元人民币。 三期工程主要包括一间处理能力为22万m3/d的污水处理厂，及九个污水输送泵站、一个排洪泵站。泵站的输送流程图如下：
第一章编制原则、依据及说明 1.1编制原则 1.1.1认真贯彻执行《建筑法》、《重庆市建筑管理条例》、国家及市水利主管部门颁布的法律、法规、实施细则及基本建设的各项方针政策，严格执行基本建设施工程序和施工操作程序，认真遵守国家现行的施工操作规程和施工验收规范。 1.1.2认真研究图纸，经过分析、论证，选择先进合理的施工部署和施工方案，统筹全局，安排切实可行的施工顺序，合理划分流水施工段，确保均衡施工，缩短施工工期，体现投资效益。 1.1.3确保施工现场内外安全生产，在施工过程中坚持“百年大计、质量为本、安全第一”的方针。 1.1.4采用先进适用的施工技术和计算机辅助管理技术，对整个项目实行严密的动态管理。 1.2编制依据 1、巴南区长江木洞镇防洪护岸综合整治工程二标段招标文件。 2、我司巴南区长江木洞镇防洪护岸综合整治工程二标段投标文件。 3、重庆市水利水电建筑勘测设计研究院《巴南区长江木洞镇防洪护岸综合整治工程Ⅱ标段施工设计图集（堤防部分）》。 4、长江岩土工程总公司（武汉）重庆分公司《重庆市巴南区长江木洞防洪护岸综合整治工程地质勘察报告》。 5、现场踏勘调查资料报告以及本单位对同类工程的施工经验。 6、国家及本地区现行的水利工程施工技术规程、施工及验收规范、
文件，工程质量检验评定标准。 7、我司企业质量标准文件及标准化现场施工管理的有关细则。 8、采用的规范及技术标准 （1）水利水电工程振冲法地基处理技术规范《DL/T5214-2005》（2）水利水电工程单元工程施工质量验收评定标准--堤防工程《SL634-2012》 （3）水利水电工程单元工程施工质量验收评定标准--地基处理及基础工程《SL633-2012》 （4）水利水电工程单元工程施工质量验收评定标准--混凝土工程《SL632-2012》 （5）工程建设施工单位企业质量管理规范《GB/T50430-2007》（6）施工现场临时用电安全技术规范《JGJ46-2011》 （7）土方及爆破工程施工及验收规范《GB50201-2012》 （8）混凝土强度检验评定标准《GB/T50107-2010》 （9）混凝土结构工程施工质量验收规范《GB50204-2011》 （10）建筑施工土石方工程安全技术规范《JGJ180-2009》 （11）水利水电工程施工质量检验及评定规程《SL176-2007》 （12）水利水电建设工程验收规程《SL223-2012》 （13）水电水利基本建设工程质量等级评定标准第1部分：土建部分《DL/T5113.1-2005》 （14）公路桥涵施工技术规范《JTG/T F50-2011》 （15）钢管满堂支架预压技术规程《JGJ/T194-2009》
. W-73—W-74、W1-69—W1-70段埋管方案 编制单位:梅州市政建设集团公司 编制人员: 审核人员: 编制日期: 2013年5月1日
一、编制依据 石林彝族自治县污水管网完成工程一期施工招标（一标段）工程施工招标文件、设计图纸。 《给排水管道工程施工及验收规范》GB 50268-2008、《混凝土结构施工质量验收规范》GB50204-2002、《给水排水构筑物工程施工及验收规范》GB50141-2008、《混凝土强度检验评定标准》GBJ 107-2008、《土工试验方法标准》GB/T50123-2001《城镇道路工程与质量验收规范》、《混凝土管道基础及接口》（04S516）、《埋地塑料管道施工》（04S520）、《市政排水管道工程及附属设施》（06MS201）等国家及地方规范要求。 现场实际情况及本单位所拥有的机械设备、试验仪器设备、施工操作技术水平、经济实力。我公司多年来从事类似工程项目施工所积累的施工经验、技术能力、施工能力等。 二、概述 1.本工程是为石林县城东北片区污水主干管建设工程（一期）项目，起点位于九石阿旅游专线巴江桥附近，终点位于堡子大桥上游东北方向约600 米处，终点接入现状巴江河边已建截污廊道中。建成污水干管收集转输包括北部台湾农民创业园、石林镇以及石林旅游服务区西纳片区的污水。本工程建设单位为石林彝族自治县环境保护局。 2.本标段在明挖施工过程中，由于W-73—W-74、W1-69—W1-70段埋管经过现有混凝土道路，该道路为通车道路，经过项目部组织相关人员讨论，采取将现有道路断交，围挡后破除开挖，待埋管完成，进行道路恢复。由于断交道路是进出村子的一条必经道路，村民要求：在断交前必须修筑进出通行道路，道路宽度不小于原道路宽度，标高与原道路相同道路路面采用继配碎石铺平，铺筑厚度不得小于30cm，必须在十天内完成施工，施工完成拆除修筑道路，原样恢复耕地。新修道路的长度约为200米，高度约为4米，顶宽
一、工程概况 1.1工程基本情况简述 本项目为提质改造日处理规模14万吨污水处理厂一座，并建设中水回用系统。污水处理工艺由原氧化沟工艺改为MBR膜处理工艺，新建除臭系统、降噪系统、二氧化氯消毒设施，改造污泥处理系统和提升泵站，建设管径为DN400-1200 的中水回用管网3千米。出水水质由《城镇污水处理厂污染物排放标准》 （GB18918-2002）一级B标准提高至《地表水环境质量标准》IV类标准 （GB3838-2002）（总氮、余氯、粪大肠杆菌除外，总氮按≤8mg/L、余氯按≥0.05mg/L、粪大肠杆菌≤500个/L），按照环评要求回用或排放；外排废气应达到《城镇污水处理厂污染物排放标准》（GB18918-2002）。工程总投资为29978万。 1、工艺系统设置 预处理改造：本工程为改造工程，土建及设备按14.0万m/d规模设计。改造3内容主要包含以下几个部分。 1)粗格栅改造：将现状三索式50mm格栅除污机改为20mm格栅，利用现状渠顶开孔大小，土建维持现状不变。 2)中格栅改造：将现状15mm循环式齿耙除污机改为Sm格栅，利用现状渠顶开孔大小，土建维持现状不变。 3)细格栅改造：将现状6mm回转式格栅改为3mm孔板格栅，细格栅原有渠道维持不变，渠顶板，设备安装处开孔增大。 4)膜格栅改造：将原污泥回流泵房改造为膜格栅间，格栅孔径1mm 厌氧／缺氧池：本工程利用原有的氧化沟改造为厌氧／缺氢池，共两座，单座土建规模7 0万m/d厌氧／缺氧池名义水力停留时间：厌氧池0.8h缺氧池2.9h3
总停留时间3.7h。有效水深h=3.9m，缺氧池至厌氧池回流比:100%。好氧池至厌氧／缺氧池回流比：300%。 MBR综合构筑物：包括好氧池、膜组区、膜清洗池、膜设备间、加药间、鼓风机房、膜系统中控室及变配电间，共设2座，单座设计规模7.0万m/d。单座3膜池共8个系列，其中6列安装10个膜组件，2列安装9个膜组件，膜组件采用PVDF中空纤维膜，单台膜组件设计处理量为897.5 m/d，膜设计通量为17.81L/3（㎡h）。单座好氧池停留时间为2.4h，膜池停留时间为1.5h，膜池至好氧池污泥回流量为400%，好氧池至缺氧池污泥回流量为300%加药间包含膜清洗投加设备一套。单座鼓风机房共7台空气悬浮鼓风机，其中好氧池鼓风机3台，1大2小互为备用，膜吹扫鼓风机4台，2大2小，互为备用。 接触消毒池／加药间／出水提升泵房 本工程接触消毒池、加药间与出水提升泵房合建，设计规模为14×10m/d. 3^41)接触消毒池设计有效容积2300 m池内接触时间为23.66min，考虑尾水排3放管内接触时间7.12min，总接触时间30.78min。 (2)加药间设于接触消毒池上方，包括二氧化氯、乙酸钠和三氯化铁的制备与投加。 a、二氧化氯制备以氯酸钠和盐酸为原料，设计投加量（以有效氯计）8mg/L，采用3台二氧化氯发生器，2用1备，单台有效氯产量25kg/h b、外加碳源采用乙酸钠，设计最大投加量30mg/L，投加有效浓度10%，投加泵采用隔膜式计量泵，共3台，2用1备。 c、絮凝剂采用三氯化铁，设计最大投加量30mg/L，投加有效浓度10%，投加
第一卷施工组织设计 第一章工程概况 1.1工程简况 本项目位于，主要建设内容有加高加固堤防350米，加固堤防1277米，新建干砌石挡墙1035.8米，修复提水泵站2座，新建提水泵站1座，拆建灌溉渠道219.3米等。 本工程施工工期为181天，自2010年11月20日至2011年5月19日止。 1.2工程地质 1.3水文气象 项目区属亚热带季风气候，光照充足，气候温和，雨量充沛，四季分明，灌区内年平均气温在12.2～15.6摄氏度,无霜期200~226天左右，年相对湿度为81％，年日照时间2005.5h，年辐射总量107.6千卡/cm2 。多年平均降雨量1470mm左右，降雨大部分集中在4－10月份，占年降水量75％左右。多年平均水面蒸发量为884mm。 1.4工程量
1.5施工条件 1.5.1．交通条件 交通较为方便，施工区范围有机耕路连通。 1.5.2．施工供水、供电条件 工程所在在地区临近西苕溪，水源充足，施工用水可就近抽取，布置于徐村湾附近的生活区可使用自来水，其他没有自来水供的地区，可就近抽取溪水，经过过滤消毒后使用。施工供电，拟从附近农网接引，并配备发电机组作备用电源。 1.5.3．建筑材料 1、土料：西苕溪堤整治加固所需土料较多，由于堤线长，只能是就近取土，就地填
筑。根据对土料场土料所做的试验研究资料，各料场土料的塑性指数在9-16之间，粘粒含量10-42%之间，同地，部分土料场的地下水位埋藏浅，天然含水量偏高，不能满足要求，需采取挖沟排水、翻挖晾晒等处理措施。 2、砂石料：工程区砂储量丰富、块石料缺乏，砂从本地购买，运距2km，块石从安城购买，运距约10km。砂和块石质量和储量满足要求，采用水路或陆路运输。 3、水泥等其它物资，在天荒坪采购或在安城镇购买。
重庆市园博园维修工程 施 工 组 织 设 计 编制单位：重庆市业昌建筑工程公司 编制日期：2016年2月24日
第一章园博园工程概况及编制依据说明 一、工程概况 1、工程名称：园博园维修改缮工程。 2、建设地点：园博园内。 3、招标人：园博园基建科。 4、建设规模、内容：本工程为维修改善工程，内容包括：对招标范围内沥青道路局部维修、人行路面维修、安全维护栏杆维修、木结构及油漆局部维修、广场花岗石面层维修、坡体塌方处清理加固维修、排水管排水沟维修清理等。 5、质量要求：符合（工程施工质量验收规范）合格标准。 6、工期目标：根据园博园基建科要求。 二、编制依据 1、根据园博园基建科要求。 2、我国现行的规程、规范、标准图集。 3、我国现行的安全生产、文明施工、环保及消防等有关规定。 4、重庆市市颁发的有关建筑施工规程，有关质量、安全、文明、消防等的标准和规定。 5、我公司有关施工质量、技术管理、安全生产、文明施工等文件。 三、编制原则 1、认真贯彻执行国家及地方的有关建设法规、规章，现行的施工规范、规程、强制性执行标准及工程检验标准。 2、本着“精心组织、精心策划、严密施工”的原则，尽量采用科学合理、经济实效的施工技术、施工手段及施工工艺，均衡高效、持续快速地组织施工，确保本工程按时投入使用。 3、按照工程施工总承包、总协调、总控制的职责，认真组织协调好各专业之间的配合、协调关系。 4、根据本地区气候变化特点，合理安排冬季、夏季、雨季及夜间施工，并采取相应的技术措施和避免扰民的措施。 四、编制说明
1、该施工组织设计为本工程投标施工方案，是根据本工程的特点、现场情况、施工条件等，按国家及地方有关建筑法律、法规、施工规范和质量验收标准编制的。 2、本《施工方案》针对该工程工程概况、施工准备和施工部署、各分部分项工程的主要施工方法及施工措施、机械和劳动力供应计划、保证工程质量和交叉施工配合措施、安全生产的措施、现场文明施工、施工总进度计划及保证工期措施、施工总平面布置图、后期服务及回访维修办法等进行了重点阐述。 第二章主要分部分项施工方法 本工程为旅游游览道路及配套设施和古建筑维修工程，施工中存在的可能是现实情况与施工中业主需要更改的项目，作为施工单位，我公司项目部管理人员提前园博园基建科签定更改联系单，施工前撰写施工工艺，报园博园基建科批准。对于项目部不能解决的施工难点，提交公司本部，公司在施工前一周派公司技术总负责人到施工现场亲自指导项目部，直到整个施工工艺明确完毕。对于目前主要施工方案如下： 一、小青瓦屋面的操作工艺顺序 铺瓦准备工作→基层检查→上瓦、堆放→铺筑屋脊瓦→铺檐口瓦、屋面瓦→粉山墙披水线→检查、清理。 铺瓦操作要点与铺瓦操作方法 铺挂小青瓦操作方法 铺挂小青瓦的操作顺序与铺平瓦基本相同。即从左往右、自下往上。但因小青瓦较薄易于破碎，为避免屋面铺好后再去铺盖屋脊瓦时会将瓦片踩破，因而在铺挂屋面瓦之前要先将脊瓦做好。 做屋脊。 做小青瓦屋脊一般有三种方法：①象作平瓦屋脊一样，将瓦一皮一皮地从一个山头铺筑到另一个山头；②将瓦片斜成一定的角度并挤紧，由山头向中间筑脊；③先在两山头各平放一叠瓦封头。具体做脊时，一般先在靠近屋脊两边的坡屋面上先铺筑5-6张仰瓦或俯瓦作为分垅的标准，并用草泥或屋脊底部，
浙江省龙泉市住龙镇建平村生活污水收集处理工程 施 工 组 织 设 计 编制人：骆冬青审核人：叶先春 审批人：刘宁 编制单位：龙泉市华欣环境工程有限公司 编制日期：年月日 目录 第一章编制依据................................................................ 错误!未指定书签。第二章工程概况................................................................ 错误!未指定书签。 第一节工程概述..............................................................错误!未指定书签。 第二节工程特点..............................................................错误!未指定书签。
第三章施工总体部署 ............................................................ 错误!未指定书签。 第一节施工总体工艺流程图.....................................................错误!未指定书签。 第二节施工组织管理架构.......................................................错误!未指定书签。 第三节安全生产管理小组.......................................................错误!未指定书签。第四章施工准备................................................................ 错误!未指定书签。 第一节技术准备..............................................................错误!未指定书签。 第二节生产准备..............................................................错误!未指定书签。第五章主要项目施工方案......................................................... 错误!未指定书签。 第一节终端处理工程施工.......................................................错误!未指定书签。 第二节污水管道工程施工.......................................................错误!未指定书签。 第二节道路恢复施工...........................................................错误!未指定书签。第六章质量目标及质量保证措施 ................................................... 错误!未指定书签。 第一节质量目标..............................................................错误!未指定书签。 第二节质量保证体系...........................................................错误!未指定书签。第七章施工进度保证 ............................................................ 错误!未指定书签。 第一节工期保证措施...........................................................错误!未指定书签。 第二节施工进度的保证措施.....................................................错误!未指定书签。第八章安全生产保证措施......................................................... 错误!未指定书签。 第一节安全保证体系及措施.....................................................错误!未指定书签。 第二节建构筑物保护措施.......................................................错误!未指定书签。 第三节专业管线保护措施.......................................................错误!未指定书签。第九章文明施工和环境保护措施 ................................................... 错误!未指定书签。 第一节工地围蔽..............................................................错误!未指定书签。
