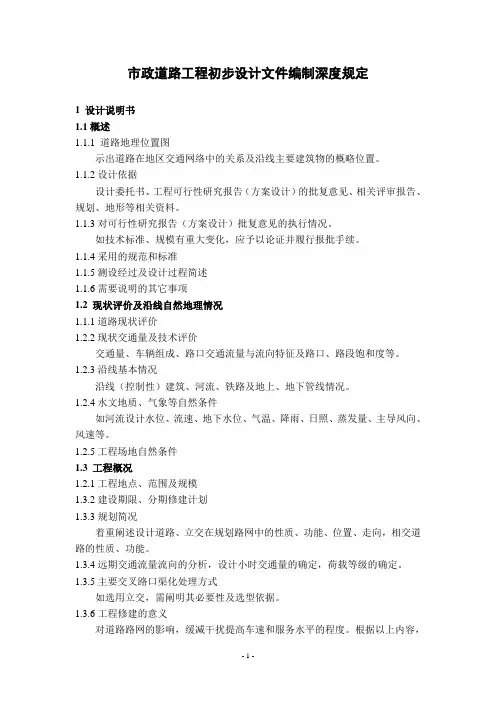

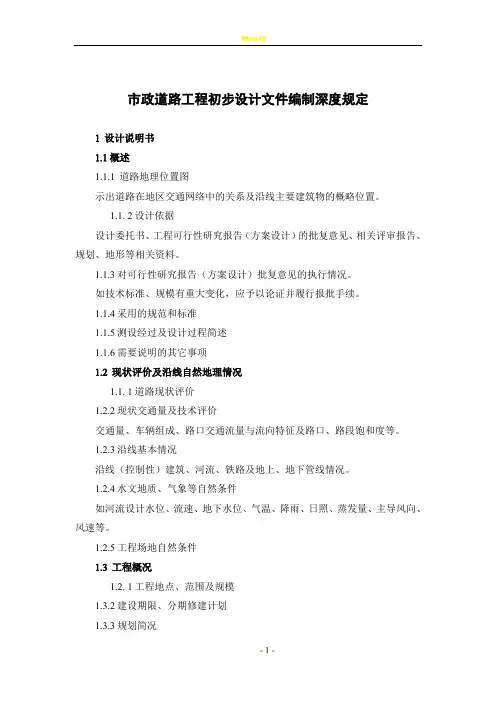

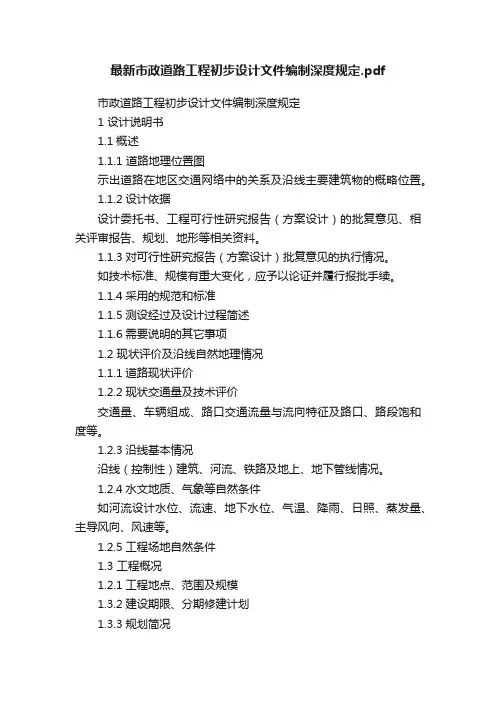

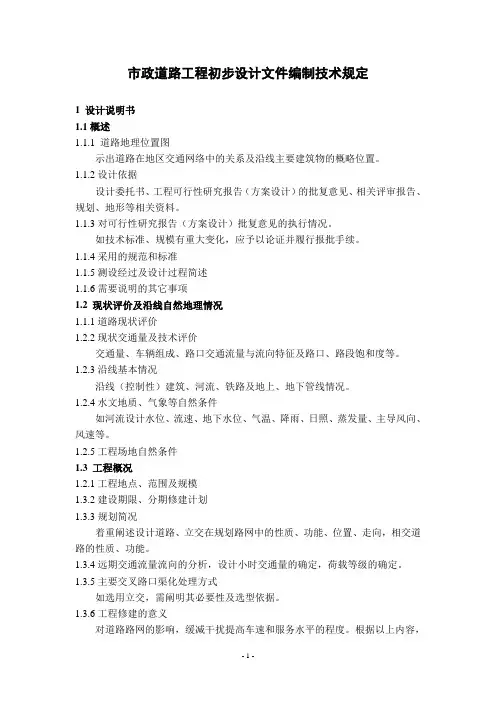

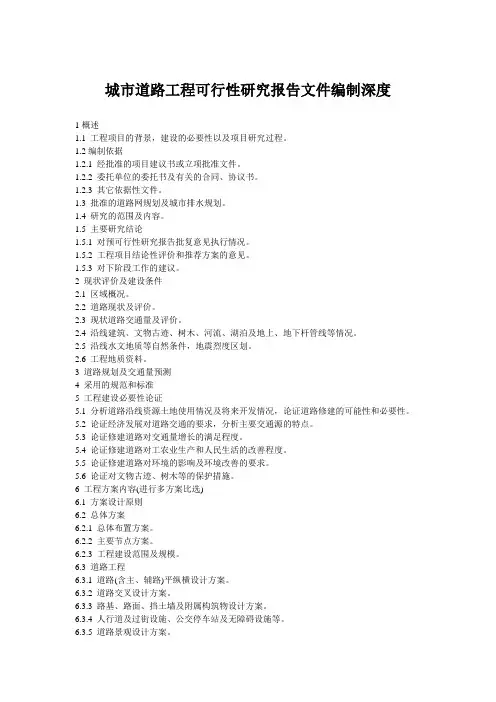

市政道路工程初步设计文件编制深度规定

1 设计说明书

1.1概述

1.1.1 道路地理位置图

示出道路在地区交通网络中的关系及沿线主要建筑物的概略位置。

1.1.2设计依据

设计委托书、工程可行性研究报告(方案设计)的批复意见、相关评审报告、规划、地形等相关资料。

1.1.3对可行性研究报告(方案设计)批复意见的执行情况。

如技术标准、规模有重大变化,应予以论证并履行报批手续。

1.1.4采用的规范和标准

1.1.5测设经过及设计过程简述

1.1.6需要说明的其它事项

1.2 现状评价及沿线自然地理情况

1.1.1道路现状评价

1.2.2现状交通量及技术评价

交通量、车辆组成、路口交通流量与流向特征及路口、路段饱和度等。

1.2.3沿线基本情况

沿线(控制性)建筑、河流、铁路及地上、地下管线情况。

1.2.4水文地质、气象等自然条件

如河流设计水位、流速、地下水位、气温、降雨、日照、蒸发量、主导风向、风速等。

1.2.5工程场地自然条件

1.3 工程概况

1.2.1工程地点、范围及规模

1.3.2建设期限、分期修建计划

1.3.3规划简况

着重阐述设计道路、立交在规划路网中的性质、功能、位置、走向,相交道

路的性质、功能。

1.3.4远期交通流量流向的分析,设计小时交通量的确定,荷载等级的确定。

1.3.5主要交叉路口渠化处理方式

如选用立交,需阐明其必要性及选型依据。

1.3.6工程修建的意义

对道路路网的影响,缓减干扰提高车速和服务水平的程度。根据以上内容,

阐明工程修建的意义。

1.4 工程设计

1.4.1方案设计思路

1 对规划思路及各项指标进行说明,阐述对规划的理解,分析项目实施的意义。

2 提出主要技术难点与关键技术问题。

3 结合规划提出优化或更改思路,阐述合理性。

1.4.2技术标准与设计技术指标

1 列表说明各方案主要技术指标,包括道路等级、设计年限、设计车速、标

准路幅宽度、最小平曲线半径、最大纵坡、最大坡长、最小坡长、凹曲线凸曲线

半径、停车视距、最小净空、交织段长度、设计荷载、抗震设防标准等。对以上

指标与规范要求进行对比分析。

2 对设计年限、设计荷载、最小净空、抗震等级结合规范进行说明。

3 对因条件限制不满足规范要求的所有非强制性技术指标需特别说明。

1.4.3道路平面设计

1 提出平面布置控制因素,包括用地、道路、管线、轨道、隧道、桥梁、文物、其它构筑物、以及工程费用控制等,分析主要控制因素。

2 阐述各方案平面布置情况,结合以上控制因素进行分析,论证各方案设计合理性。

1.4.4道路纵断面设计

1 提出纵断面布置控制因素,包括坡度、控制标高、坡长、挖填土方、排水、等,分析主要控制因素。

2 阐述各方案纵断面布置情况,结合以上控制因素进行分析,论证各方案设计合理性。

1.4.5方案比选

列表对方案的交通功能、占地、工程费用、景观效果、近远期结合情况、技

术要求、工期、拆迁与施工组织等进行综合分析,提出推荐方案。

1.4.6道路路幅分配

说明道路总宽度以及车行道、人行道、非机动车道、路缘带、中央分隔(绿化)、人行道绿化带宽度分配。结合规划及交通分析论证路幅分配合理性。(结合综合管网布置确定路幅分配)

1.4.7道路路基、路面设计

1 说明道路边坡坡率以及支挡构筑物、桥梁、隧道的确定情况,结合现状地形与地勘分段说明其设计合理性。

2 提出特殊路基处理措施。

3 对边坡景观与防护进行说明,并阐明合理性。

4 说明道路坡脚、坡顶防护与排水措施。

5 结合交通分析与道路等级进行道路路面、人行道结构设计。

6 说明路缘石、路边石、花带石、植树圈、花池等安装砌块尺寸。

1.4.8交叉口设计

结合交叉口交通流量流向分析,进行车辆人流组织、渠化设计,安全设计,

信号灯相位分析。

1.4.9公交、人行系统设计

1 说明工程范围内公交停车港、出租车停靠站平面位置、类型、长度、宽度

以及其范围内坡度,阐述其合理性。

2 结合周边步行交通需求,包括商场、住宅、学校、广场、写字楼、各类车

站等对步行交通组织进行说明,重点为斑马线、天桥、地下人行通道的设置情况。

3 对重要的交通枢纽站步行交通,应对人流需求进行定性分析,论证步行交通组织合理性。

1.4.10交通安全设计

1 具体应包括防撞设施、行车视线诱导措施、减速装置、信号控制、标志标

线设计等。

2 以上项目中需要另行委托相关单位进行专项设计的应说明情况并提出合

理的建议。

1.4.11道路景观设计及评价

1 包括工程范围内的边坡、人行道、中央分隔带绿化处理措施。

2 结合分析周边建筑、地形,分析项目景观效果,提出具体优化处理方法。

3 对如转盘中央、立交匝道内部等大面积需要景观处理的区域,需要进行详细的景观设计说明。若该部分已单独委托设计,则应进行相应说明。

1.4.12存在的问题与建议

1 提出工程设计中未解决或解决的不理想的问题。

2 提出项目实施中可能遇到的影响项目实施的因素。

3 对相关单位提出有助于项目完善和顺利实施的建议。

2 工程概算

3 主要材料及设备表

4 主要技术经济指标

5 附件

5.1 勘测设计合同或委托书

5.2 可行性研究报告批复文件

5.3 方案设计审批文件

5.4 相关专业部门的批复以及协议、纪要等

5.5 原有路基、路面、挡护结构、桥涵、隧道检测结果及评价报告(如果有)

5.6 专题研究成果资料(如果有)

6 设计图纸

6.1路网图

比例尺1:2000~1:100000,包括片区规划路网,突出设计道路(或立交)在城市道路网中的位置,简要说明设计道路(或立交)规模。

6.2 平面总体设计图

比例尺1:2000~1:10000,示出地形、地物、沿线规划布局、现状重要建

筑物、单位、文物古迹、道路位置、桩号、桥涵、隧道、相交道路和附近道路系统、排水系统、取(弃)土场、路(渠)改移等的布设位置。道路位置应标出中心线、起终点及相交节点位置、高程、路幅边线、停车港、示坡线、曲线要素。对环境

敏感区(点)(景区、学校、自然保护区等)及重要设施的范围必要时应示出。

对分期修建的道路,应根据总体设计及分期实施计划,参照上述平面总体设计的要求,绘出前期及后期工程的平面总体设计及其横断面图,包括各种构造物、交通工程及沿线设施的分期实施总体设计方案。

比较方案(同深度比较)应按上述要求绘制。

6.3平面设计图

比例尺1:500~1:2000(立交1:200~1:500),示出地形、地物、指北图式、道路中线位置、桩号,断链位置及前后桩号、平曲线交点、要素、红线宽度、规划道路宽度、停车港及路口拓宽的平面布置和尺寸、桥梁、隧道、立交平

面布置、跨线桥(包括分离式立体交叉桥)位置及交叉方式、平面交叉渠化方式、

绿化布置,相交道路规划中线、红线宽度、道路宽度、节点高程、过街设施(含

天桥和地道)等,主要杆管线和附属构筑物的位置等。标明路幅宽度渐变长度、

方式,示坡线、边坡排水系统、占地线等。

互通式立体交叉还应绘制交通量分布图、变速车道及渐变段长度、匝道编号、跨线桥位置及交角,并绘出主线、被交叉道路、匝道的代表性横断面等。

比较方案如远离推荐方案时,可单独绘制(注明上承下接关系、对应桩号)。

6.4 直线、曲线及转角表

列出交点号、交点桩号、交点坐标、偏角、曲线各要素值、平曲线主要桩位、

直线长、计算方位角、备注路线起讫点桩号、断链桩号、坐标系统等。

6.5纵断面设计图

比例尺尺纵向1:100~1:500,横向1:500~1:2000,示出网格线、地面线、设计线、断链、地质图式、竖曲线及其要素,桥涵和立体交叉(含通道、人行天桥)的位置及其结构类型、孔数及跨径,立交主要部位的高程、重要交叉管

线及高程、设计水位、隧道位置、交叉口位置及高程、停车港位置等。图的下部

各栏示出地质概况、地面高程、设计高程、坡度及坡长(包括变坡点桩号、高程)、桩号、直线及平曲线参数。

立交应包括相交道路和匝道初步确定的纵断面图,如设有辅路或非机动车道应一并考虑。

比较方案(同深度比较)的纵断面图单独绘制。

6.6 纵坡、竖曲线表

列出变坡点桩号和高程、变坡点间距离、纵坡值、竖曲线要素值、直坡段长等。

6.7标准横断面图

比例尺用1:100~1:200,示出一般路段的标准横断面尺寸、设计高程位置、路拱横坡、路面结构形式以及路灯、绿化带及行道树、盲道等的设置,注明各路

面组成部分名称、路缘石、花带石、路边石的尺寸及材料要求。

6.8典型横断面设计图

比例尺1:100~1:200,绘出一般路堤、低填路堤(路基高度较小且需特殊处理)、路堑、半填半挖路基,陡坡路基、填石路基、半路半桥路基、悬出路台

或半山洞路基(如果有)、水田内路堤及沿河(江)或水塘(库)等不同形式的代表性路基设计图,并应分别示出路基、边沟、碎落台、截水沟、护坡道、排水沟、边坡

坡率、护脚墙、护肩、护坡、挡土墙等结构类型及防护加固结构形式且标注主要

尺寸。

6.9特殊路基设计图

绘制软土、膨胀土、湿陷性黄土、盐渍土、多年冻土、岩溶等不良岩土以及

滑坡、崩塌、泥石流、采空区、病害地段或受水、气候等自然因素影响强烈的路

基段的路基处理一般设计图,标注地质资料,比例尺用1:100~1:400。

滑坡等病害地段需绘制平面图、地质断面图、主滑断面设计图、支挡工程结构设计图等,平面图比例一般1:200~1:2000。

逐段绘制高填方路堤、深挖方路堑段控制横断面的地面线及断面布设、立面,地基或边坡地质情况、填料种类及要求,地基处理、原地面处理及边坡处理或加

固措施、其他路基稳定措施、边坡排水防护措施等,并应示列比较方案。

逐段绘制低填路基填筑中,清表和填前夯实的厚度,并且按不同路基高度分

别说明路基各层采用的填料种类、强度、是否改性及掺改性剂类型、剂量等。

逐段绘制桥头路基处理措施、具体尺寸及材料要求等。

逐段绘制陡坡路堤或填挖交界处路基处理措施、具体尺寸及压实度要求等。

6.10特殊路基工程数量表

分别列出软土、膨胀土、湿陷性黄土、盐渍土、多年冻土、岩溶等不良岩土

以及滑坡、崩塌、泥石流、采空区、病害地段或受水、气候等自然因素影响强烈

的路基段的起讫桩号、长度、宽度、处理措施、工程数量。

对软土地基处理,列出处理段落起讫桩号、路基高度、预压期、总沉降值、

预压期沉降值、工后沉降值、超载高度、桩间距、桩长、处理宽度及稳定系数等

内容。其他不良地段应列出处理方案的控制指标。

高填深挖路基分别列出高填方路堤、深挖方路堑段起讫桩号、长度,路基中心最大填挖高度及最大边坡高度,地基、路基及边坡处理加固措施,工程数量等。

低填浅挖路基列出特殊处理工程数量及低填路堤开挖、回填土方等数量。

桥头路基列出桥头路堤处理措施及工程数量等。

陡坡路堤或填挖交界处理列出陡坡路堤或填挖交界处设计处理措施、工程数量等。

6.11路基防护工程设计图

比例尺1:50~1:200,绘出主要防护工程、加固、支挡工程一般设计图,按

不同高度、坡率等列出每延米工程、材料数量表。

重要路基防护工程应对采用不同的防护方案进行比较,绘制比较方案图,比较路基防护、支挡或加固工程各方案的优缺点、工程造价等,并提出推荐意见。

6.12路基防护工程数量表

列出起讫桩号、防护工程名称、主要尺寸及说明、单位、工程数量(左、右)。

6.13路面结构设计图

示出设计标准、使用年限、控制指标等,并分别示出行车道、人行道的路面

结构与厚度,绘出路缘石、路边石、花带石等构造大样图和路拱曲线大样图。

6.14路面工程数量表

列出起讫桩号、长度、宽度、结构类型、各结构层名称、厚度、数量等。

6.15广场或重要交叉口设计图

比例尺1:200~1:500,包括主要尺寸、形式布置、公交车站、过街设施、

渠化设计、局部部位的竖向等高线设计图。

6.16工程特殊部位技术处理的图纸

6.17交通工程图表

绘制典型路段和重要节点交通标志、标线布置图,主要交叉路口信号控制布置,路段或节点监控布置。统计道路沿线工程数量和设备数量。

6.18景观设计图

绘出典型路基段断面、互通式立体交叉、隧道洞口等典型区段的景观设计图。重要区段景观应绘制效果图。

统计植物配置表、景观工程数量表。

7 改(扩)建道路工程

改(扩)建道路的初步设计除按第6条的规定编制外,应增加下列内容。7.1路基标准横断面图

示出原有和改建后的路基宽度、车道划分、边坡坡率及新旧路基衔接情况。7.2新旧路基衔接工程数量表

列出起讫桩号、长度、简要说明、工程数量等。

7.3新旧路基衔接工程设计图

示出原有路基及加宽路基、原有路基边坡开挖方式及衔接方式。

7.4原有路基、路面构造物利用、维修、拆除工程数量表

7.5原有交通工程设施调查表

列出原有主要交通工程设施的品牌、材质、建设时间、结构现状、利用方案

比较表。

7.6施工期交通组织设计图

包括路网分流、绕行设计方案和交通管制措施等设计图;为保持原有道路畅通而设置的临时工程设计图。

7.7临时交通工程一览表

列出序号、名称、单位及数量、备注等。

市政道路排水工程初步设计文件编制深度规定

1 设计文件组成

一般应包括设计说明书、设计图纸、主要工程量表、概算书、计算书等。

设计图纸主要包括总图、管(渠)道平面图、纵断面图、主要构筑物工艺图、典型横断面管道布置图等。

说明书和概算书可与其余专业合并编制。计算书主要供设计单位内部使用,

并存档备查。

2 设计说明书

2.1 设计依据

2.1.1 主要批准文件;

2.1.2 设计采用的主要标准、规范;

2.1.3 勘察测量资料、管线探测资料、规划资料;

2.1.4 其他利用资料。

2.2 工程概况

2.2.1 道路主体工程概况。

2.2.2 现状排水系统概况。

2.2.3 规划排水系统概况(若结合区域排水系统建设,应阐述与上下游排水系统

的衔接关系)。

2.2.4 设计排水工程概况(设计内容、服务范围、流域特点、工程主要特点等)。

2.2.5 必要时对可供选择的排水系统方案进行论证和技术经济比较,择优推荐。

2.3 主要设计标准和参数

2.3.1 排水体制;

2.3.2 污水定额、人口密度、分期建设年限、设计和校核年限;

2.3.3 雨量公式、暴雨重现期、径流系数、地面集水时间、折减系数等;

2.3.4 合流管道的截流倍数、截流溢流设施的形式。

2.4 设计简介

2.4.1 主要排水管线的定线、走向、预留支管、转输、排出口等。

2.4.2 临时涵洞、永久涵洞、边沟、截水沟、绿化带渗水排放设施等。

2.4.3主要管段水力计算结果:包括服务面积、设计流量、管渠断面尺寸、充满

度、坡度、流速等。(该部分内容也可以反映在设计图纸中)

2.4.4 桥面、隧道、地通道局部排水设施。

2.4.5 管(渠)顶覆土控制。

2.4.6 倒虹吸、架空排水、排水泵站等特殊设施。

2.5 管材及附属设施

2.5.1 排水管渠断面形式、材料、接口形式和基本技术要求。

2.5.2 检查井、跌水井、雨水口等构筑物的主要形式、材料和基本技术要求。

2.5.3 管道和构筑物地基基础处理。

2.6 存在的问题

设计基础资料、建设条件等方面存在的主要问题。必要时提出建议。

3 总图

3.1 排水总平面图

3.1.1 应示意指北针或风玫瑰,可采用与主体工程相同的绘图比例,表示出地形、地物、河流、冲沟和现有排水管渠等。

3.1.2应示意主要设计排水管渠的敷设线路、走向、主要的断面尺寸、排水出口等,有条件时示意各设计管段服务的流域范围。

3.2 流域分析图和区位示意图

排水情况较复杂时宜绘制流域分析图。必要时绘制项目区域位置示意图。

4 排水管渠平面图

4.1 应绘制排水管渠平面图。图中应有指北针或风玫瑰,可采用与主体工程相同

的绘图比例。

4.2 图中应反映现有地形、地物和现有排水设施,应示意设计道路主体工程及其

主要附属工程。

4.3 直线和折线设计管(渠)段应注明各段管径(渠断面)、长度、坡向、坡度,检查井应编号。

4.4 弧形管(渠)段应注明半径,检查井应编号,弧线特征点应有节点编号。

4.5 应反映干管与上、下游管道的衔接情况和支管接入情况;应示意干管与边沟、截水沟和涵洞的衔接情况;有排出口时应示意。

4.6 分平面图中宜采用缩图形式示意所有分图的整体拼接情况和本图所在位置,

分图拼接处应示意拼接线。

5 排水管渠纵断面图

5.1 主要排水管段应绘制纵断面图。应采用合适的横向和纵向比例(横向1:500~1:1000,纵向1:100~1:200)。

5.2 应表示出设计地面标高、管渠底标高、埋深、坡度、检查井(或节点)编号

及之间距离、管渠断面尺寸、基础形式等。高填方路段的排水涵洞应示意原地面标高。

5.3现状排水管接入处应表示接入上游的现状排水管渠的断面及底标高,设计排

水管出口处应表示排入下游管渠的断面及底标高。

5.4 应表示出主要交叉管线的种类、位置和标高。

5.5 应示意管道穿越或跨过的构筑物。

5.6 检查井内液面有跌落时应注明跌落高度,有支管接入时应示意其管径和管底标高。

6 主要构筑物工艺图

6.1 主要采用的检查井、跌水井、雨水口等工艺图;

6.2 涵洞进出水口、涵洞断面等工艺图;

6.3 其他特殊构筑物工艺图。

7 典型横断面管道布置图

应绘制典型横断面管道布置图,反映排水管线及各类综合管线的管廊位置,

以及相互之间的关系。

8 主要工程量表

8.1 应反映主要管材的规格和数量;

8.2 应反映主要构筑物的数量(有工艺图)或主要建筑材料数量(无工艺图);

8.3 应反映主要挖填方工程数量;

8.4 必要时反映拆迁补偿、拆除修复工程数量。

9 概算书

见本规定相关章节。

10 计算书(内部使用)

10.1 设计流量计算;

10.2 管渠水力计算;

10.3 设备选型和构筑物尺寸计算。

[注:城市专项排水工程结合道路工程建设时,设计文件编制深度除应符合本规定外,还应

遵循国家现行相关规定。]

市政道路照明工程初步设计文件编制深度规定

1 设计说明书

1.1 设计依据

1.1.1 主要批准文件;

1.1.2 设计采用的主要标准、规范;

1.1.3其他利用资料。

1.2 工程概况

道路主体工程概况。(道路等级、长度、路幅分配等)

1.3 主要设计标准和参数

道路照明亮度(或照度)、均匀度、照明功率密度;

1.4 设计简介

1.4.1 供配电方式;(负荷等级、变压器容量、供电电源、配电方式等)

1.4.2灯具布置方式;

1.4.3负荷计算情况;

1.4.4 配电线路电压降计算情况;

1.4.5主要的节能措施及照明控制方式;

1.4.6 防雷及安全接地;

2 设计图纸

2.1 供配电总图(1:1000~1:2000)

较大型项目应有供配电总图(包括变压器布置及供配电范围等)

2.2 供配电系统图

2.3 照明平面布置图(1:500~1:2000)

2.4 照明标准横断面图(1:500~1:2000)

3工程量表

主要设备及材料表。

市政道路综合管网工程初步设计文件编制深度规定

1 设计说明书

1.1 设计依据

1.1.1 主要批准文件;

1.1.2 设计采用的主要标准、规范;

1.1.3 现状管线勘测资料;

1.1.4 各管线产权单位反馈的资料和意见;

1.1.5其他利用资料。

1.2 工程概况

道路主体工程概况。(工程规模、路幅分配等)

1.3 设计简介

1.3.1 各市政管线的现状情况简介;

1.3.2各市政管线的定线、走向、交叉、预留支管等设计情况简介(如有现状管线,应分别阐述现状管线的保留利用、保护、改扩建和拆除的原因和措施);

1.3.3管材及附属设施(各种管线的断面、材料、接口形式和基本技术要求);

1.3.4存在问题;

2 设计图纸

2.1综合管线平面布置图(1:500)

汇总各单项管线设计平面布置图,清楚表达相对关系,应带有现状地形。若工程范围内涉及现状管线,应在图上反映出来,且应区别表达现状管线的保留利用、保护、迁建和拆除情况。

2.2单项管线平面布置图(1:500)

应清楚表达单项管线新建、改扩建情况,应有设计管线的断面、管径、检查

井(或节点)编号等参数,应带有现状地形,若工程范围内涉及现状管线,应在

图上反映出来,且应区别表达单项现状管线的保留利用、保护、迁建和拆除情况。

2.3单项管线纵断面图(横向1:500~1:1000,纵向1:100~1:200)

应表示出设计地面标高、非压力流管道的管沟底标高、压力流管道的管中心标高、埋深、坡度、检查井(或节点)编号及之间距离、管渠断面尺寸、基础形

式等。重要节点应反映管线交叉的种类及相对关系。

2.4标准横断面图

反映各类综合管线的管廊位置,以及相互之间的关系。

2.5典型横断面图(重要部位)

反映各类综合管线的管廊位置,相互之间的关系,以及与重要构筑物的关系。

3工程量表

3.1 应反映主要管材的规格和数量;

3.2 应反映主要设备的数量;

3.3 应反映主要挖填方工程数量;

3.4 必要时分别反映各单项管线的新建、迁(还)建、扩建、拆除工程数量。

[注:本规定仅对各单项管线的管廊部分进行综合设计,各管线工艺的具体初步设计,详各

单项管线的专项设计,且均应遵循国家现行的相关规定。]

市政桥梁工程初步设计文件编制深度规定

1 设计说明书

1.1 项目地理位置图

1.2 概述

1.2.1 设计依据

依托设计合同、工程可行性研究报告的批复意见、工程综合规划条件、设计中标通知书(方案论证批复)、与相关部门的专项研究报告(环评、通航、行洪、水保、压覆矿产、地震评价等)及其它有关文件。

1.2.2 工程概况

1 工程位置、范围和规模;

2 对可行性研究报告批复意见的执行情况。如标准、规模有重大变化,应予以论证并履行报批手续;

3 测设经过及设计过程简述;

4 工程分期建设的计划安排。

1.2.3 工程场地自然条件

1 场地地形地貌、工程地质、水文地质、气象、河流、地震烈度等情况;

2 现状道路、航道、管线、建(构)筑物及周边环境。

1.3设计原则和技术标准

1.3.1 设计原则

1.3.2 采用或参考的设计技术标准(设计规范及细则等)

1.3.3 主要设计技术指标

包括设计年限、道路等级、设计荷载、设计洪水频率及水位、抗船舶撞击设

防标准、抗震设防标准(地震动峰值加速度)、桥梁净空、桥梁横断面、设计通航标准、设计行车速度、道路线形标准等,必要时应说明选用标准的根据和理由。

1.3.4 桥梁抗震设计情况

1.3.5 桥梁耐久性设计及措施

1.3.6 特大桥或主要桥梁的养护方案

1.4 桥梁工程设计

1.4.1 桥梁总体设计

1 桥位设计;(工可阶段已经明确的桥位直接引用)

2 桥梁长度的确定及孔径布置;

3 设计特征水位、河床冲刷等的调查与确定;

4 桥梁横断面布置;

5 桥梁纵断面及接线工程设计。

1.4.2 主桥工程

1 桥型方案比较及推荐方案;(设计中标方案、经方案论证得到批复的方案可不作桥型方案比较)

2 上部结构设计;

3 下部结构设计;

4 基础设计;

5 钢结构的防腐设计。

1.4.3 引桥工程

1 桥型方案比较及推荐方案;

2 上部结构设计;

3 下部结构设计;

4 基础设计;

5 钢结构的防腐设计。

1.4.4 调治构筑物设计

1.4.5 环境和景观设计(一般桥梁可简述)

1 桥头绿化设计

2 景观灯饰设计

3 隔音墙设计

1.4.6 结构计算

1 设计计算参数;

2 计算模型;

3 强度验算;

4 关键结构局部分析

5 主要结论

1.5 引道工程

1.5.1 引道工程的设计范围

1.5.2 引道工程的平、纵、横设计

1.5.3 路面结构设计

1.5.4 挡土墙设计

1.5.5 基础处理

1.6 附属工程

1.6.1 安全设施设计(防撞护栏、防眩设施、防护网、桥墩防撞及导航设施、桥涵标、航标等)

1.6.2 照明工程设计

1.6.3 防、排水工程设计

1.6.4 附属人行梯道系统设计

1.6.5 配套的服务及管理设施设计

1.6.6 管网设计(过桥管线的布设)

1.6.7 抗震、消防、防雷设计

1.7 桥梁工程施工方案(常规、一般桥梁可在说明中简述)

1.7.1 说明实施方案、施工组织设计(含交通组织设计)、施工方法和要求

1.7.2 论述施工方法的经济合理性和技术可行性

1.8 新技术采用及拟立项的科研项目

1.9 问题与建议

2 工程概预算

见本规定《投资估算经济评价和概预算文件》的相关章节。

工程概算应以批准的可行性研究报告及初步设计图纸为依据。

3 主要工程量、材料及设备表

4 附件

重要的设计依据文件及相关协议、纪要及工可或方案批复文件。

5 设计图纸

5.1 桥梁平面图(1:500)

示出地形(指北针)、桥梁位置、墩台、引道、护坡、护岸。调治构筑物及

防护工程,桥位控制点坐标、水流方向等。

5.2 桥位工程地质平面图、纵断面图(1:500)

示出钻孔位置、深度及各层土的分界线(适用于地质特殊复杂的大桥)。一般桥梁可将地质柱状图绘制于桥型布置图之立面图上。(地质图例)

5.3 桥型布置图(1:1000)

5.3.1 绘出推荐方案的立面(或纵断面)、平面、横断面图。(1:50~1:1000)5.3.2 示出工程范围道路或河床断面、地质分界线、特征水位、冲刷深度、道路

净高或通航净空、墩台基础、基础埋深、桩号、控制点坐标、主要调治构筑物和

防护工程、桥面纵坡等。

5.3.3 当为弯桥或斜桥时,应示出桥轴线半径,水流方向及斜交角度。

5.4 主要结构构造图(大桥及复杂中桥应绘制本图)(1:50~1:200)

1 基础与下部结构(墩、台及基础的基本形式、主要尺寸、材料及对基础承

载力的要求等;不良地质现象的处理及岸坡防护);

2 弯桥、坡桥及斜桥的支座布置;

3 上部结构(结构的主要尺寸、预应力体系、主梁断面形式及梁段划分;重要的结构、构件及部位(斜拉索、主缆、吊杆、锚箱等));

4 特殊设计(大位移伸缩缝、大吨位支座及阻尼器);

5 桥面系及附属设施(桥面铺装(含防水)、管养设施等);

6 施工方案(钢围堰、施工吊装方案示意等);

7 桥梁工期安排及施工流程图;

8 其他(过桥管线、环保措施、桥涵标、航标、隔音墙、景观灯饰等)。

5.5 桥梁结构比较方案图(除设计中标方案及经桥梁方案论证得到批复的方案外)

大桥及复杂中桥应绘制本图,示出比较范围,内容与桥型布置图相同。

市政隧道工程初步设计文件编制深度规定

1 设计说明书

1.1 项目地理位置图

1.2 概述

1.2.1 设计依据

委托设计合同、工程可行性研究报告的批复意见、工程综合规划文件、与工程相关的专项研究报告及其它有关文件。

1.2.2 工程概况

1 工程位置、范围和规模。

2 对可行性研究报告批复意见的执行情况。如技术标准、规模有重大变化,

应予以论证并履行报批手续。

3 工程分期建设的计划安排。

1.2.3 工程场地的自然条件

1 场地地形地貌、工程地质、水文地质、气象、植被、地震等自然条件。

2 现状道路、管线和建(构)筑物及周边环境。

3 按当地建设主管部门的要求进行必要的地震安全性评价。

4 如有斜井、竖井和辅助坑道,应就上述内容加以说明。

1.3 设计原则和技术标准

1.3.1 设计原则

1.3.2 采用或参考的技术标准

应包括设计合同中约定的全部技术标准以及国家部委、重庆市有关部门颁布的相关技术标准。

1.3.3 主要设计技术指标

包括道路等级、设计荷载、抗震设防标准、隧道建筑限界、设计行车速度、

道路线形标准以及通风、照明、消防、监控、通讯、供配电的设计标准。如与可

行性研究报告的批复意见不符,应说明选用标准的根据和理由。

1.4 隧道工程设计

综合各项技术条件进行方案比较,包括线位方案、隧道与明线方案、通风方案等,通过技术经济论证,提出推荐方案。

1.4.1 隧道总体布置(平、纵、横)。

1.4.2 隧道内轮廓。

1.4.3 隧道洞口。

1.4.4 隧道支护衬砌。

1.4.5 横洞及紧急停车带支护衬砌。

1.4.6 特殊节点或路段的隧道设计方案。

1.4.7 不良地质处治方案。

1.4.8 防排水。

1.4.9 路面结构及内装。

1.4.10 环保要求及绿化、美化。

1.4.11 弃渣处理。

1.5 隧道接线及引道工程

1.5.1 设计范围。

1.5.2 平、纵、横设计。

1.5.3 路面结构设计。

1.5.4 边坡防护工程设计。

1.5.5 地基处理。

1.6 附属工程

1.6.1 隧道营运通风。

1.6.2 隧道营运照明。

1.6.3 隧道营运消防。

1.6.4 隧道营运管理与监控、通信。

1.6.5 隧道营运供配电。

1.6.6 隧道营运安全设施。

1.6.7 隧道附属人行系统。

1.6.8 隧道营运防灾与救灾。

1.6.9 隧道营运节能措施。

1.6.10 隧道服务设施房屋建筑。

1.7 隧道施工方案

1.7.1 说明施工方案、施工组织设计、施工方法和要求(主洞、斜井、竖井及辅助坑道)。

1.7.2 特殊节点或路段的隧道施工方案。

1.7.3 监控量测项目及要求(必要时应含超前探测)。

1.7.4 论述施工方法的经济合理性与技术可行性。

1.8 新技术采用及拟立项的科研项目

1.9 问题与建议

2 工程概算

见本规定《投资估算经济评价和概预算文件》的相关章节。

3 主要工程数量、材料及设备表

4 附件

重要的设计依据文件及有关协议和纪要。

5 设计图纸

5.1 隧道土建工程

5.1.1 隧道表:列出隧道名称、起讫桩号、长度、净空、洞内路线线形(纵坡及

坡长)、平曲线半径及平曲线长度、工程地质说明、围岩级别及衬砌长度(含明洞)、洞门型式(进口、出口)、照明、通风方式等。

5.1.2 隧道工程数量表:列出洞口工程(洞门、明洞、截水沟等)、洞身工程(开挖、初期支护、二次衬砌)、防排水工程(洞身防水、洞身排水、路面排水)、横洞、路面、通风、照明、消防、供配电等的工程材料数量。

5.1.3 隧道(地质)平面图:示出地形、地物、导线点、坐标网格、路线线形及

交点要素,地层的岩性、界线、地质构造及其产状等,绘出隧道洞口、洞身、斜

井、竖井、横洞、紧急停车带等,标出钻孔、坑、槽探和物探测线等位置及编号。比例尺用1:1000~1:2000。

5.1.4 隧道(地质)纵断面图:示出地面线,钻孔柱状图式、坑、槽探和物探测

线位置,地层和构造带的岩性、产状及界面线,绘出隧道进口位置及桩号、洞身、斜井、竖井、横洞等。图的下部各栏示出工程地质、水文地质、坡度及坡长、地

面高程、设计高程、里程桩号、围岩级别、衬砌型式及长度。比例尺用1:1000~1:2000。

5.1.5 隧道(包括横洞、斜井、竖井、紧急停车带)建筑限界及内轮廓方案图:

按不同类型分别绘制。比例尺用1:100~1:200。

5.1.6 隧道进、出口方案图:按不同形式绘出洞口立面、纵断面、横断面设计图。

比例尺用1:100~1:200。

5.1.7 隧道衬砌横断面图:示出明洞衬砌的断面、防水层、开挖与回填、电缆沟、

路面结构、排水管(沟)等,复合式衬砌的断面、初期支护、防水层、二次衬砌、

电缆沟、路面结构、排水管(沟)等。列出各级围岩支护衬砌设计参数表。比例尺

用1:100~1:200

5.1.8 隧道不良地质处治方案图:比例尺用1:100~1:200。

5.1.9 特殊节点或路段的隧道支护衬砌结构方案图:包括下穿、上跨、近接、平

交等特殊线形关系下形成的特殊节点或邻近既有建筑的特殊路段隧道结构。比例尺用1:100~1:200。

5.1.10 隧道路面结构及内装方案图:比例尺用1:100~1:200。

5.1.11 斜井、竖井及辅助坑道平面、纵面图:比例尺用1:1000~1:2000。

5.1.12 斜井、竖井及辅助坑道支护衬砌方案图:比例尺用1:100~1:200。

5.1.13 隧道施工方案图:比例尺用1:100~1:200。

5.1.14 隧道弃碴场地(包括施工便道)布置图:比例尺用1:1000~1:2000。

5.1.15 隧道施工场地布置图:比例尺用1:200~1:500。

5.2 隧道附属设施

5.2.1 隧道营运通风设计

1 隧道营运通风设备和主要材料汇总表。

2 隧道营运通风系统平面布置图。

3 隧道营运通风系统设备安装断面图。

5.2.2 隧道营运照明设计

1 隧道营运照明设备和主要材料汇总表。

2 隧道主洞照明平面布置图。

3 隧道车(人)行横洞、紧急停车带照明灯具平面布置图。

4 隧道营运照明灯具安装断面图。

5.2.3隧道营运消防与排水设计

1 隧道营运消防和排水设备和主要材料汇总表。

2 隧道营运消防系统总体方案图。

3 隧道营运消防系统设备安装平、立面图。

4 隧道营运排水方案图。

5 隧道营运消防救援与人员逃生方案图。

5.2.4 隧道营运管理与监控、通信设计

1 隧道管理养护机构:管理养护机构设置方案图;管理养护业务流程图;管理养护结构业务人员编制表;管理养护建筑面积及占地一览表;管理养护设备机具配置表。

2 隧道监控设施:隧道监控设备及主要材料数量汇总表;隧道监控外场设备布置一览表;隧道监控外场设备布置图,含交通控制、隧道闭路电视监视、紧急

电话与有线广播、火灾自动(手动)报警、隧道运营环境检测(CO/VI、亮度等)、通风照明消防和横通道门控制、设备防雷接地等;隧道监控系统构成图,包括监控(分)中心、隧道管理站及各子系统构成图;隧道监控系统软件流程图;隧道

监控设备布置图;隧道监控系统一般构造、安装图;隧道监控外场设备供电路由图;其他图表。

3 隧道通信系统:隧道通信设备及主要材料数量汇总表;隧道通信管道工程数量汇总表;隧道通信(分)中心、无人通信站布置及网络构成图;隧道通信系

统构成图;隧道通信管道埋设位置断面图;其他图表。

2016版《建筑工程设计文件编制深度规定》

建筑工程设计文件编制深度规定 2016年11月

前言 本规定依据《建设工程质量管理条例》(国务院第279号令)和《建设工程勘察设计管 理条例》(国务院第662号令),在《建筑工程设计文件编制深度规定》(2008年版)基础上修编而成。 本规定与2008年版规定相比主要变化如下: ——新增绿色建筑技术应用的内容。 ——新增装配式建筑设计内容。 ——新增建筑设备控制相关规定。 ——新增建筑节能设计要求,包括各相关专业的设计文件和计算书深度要求。 ——新增结构工程超限设计可行性论证报告内容。 ——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。 ——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变化,对原规定中部分条文作了修改,使之更加适用于目前的工程项目设计,尤其是民用建筑工程项目设计。 本规定由住房和城乡建设部批准。 本规定的主编单位为中南建筑设计院股份有限公司,参编单位为中国建筑西北设计研究 院有限公司、华东建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、中国建筑东北设计研究院有限公司、北京市建筑设计研究院有限公司、广东省建筑设计研究院、中国建筑业协会智能建筑分会、中建科技集团有限公司。 本规定主要起草人: 总负责人:李霆 总则、一般要求部分:刘炳清 建筑、总平面部分:翁皓、党春红、李春舫、林莉 结构部分:李霆、徐厚军、郑瑾 建筑电气部分:杜毅威、熊江 给水排水部分:金鹏、涂正纯 供暖通风与空气调节、热能动力部分:郑小梅、杨允立、吴光林、马友才 技术经济部分:张变兰、聂钢 建筑幕墙部分:王书华 基坑工程部分:陈义平 建筑智能化部分:耿望阳 装配式建筑部分:叶浩文、樊则森、李文、孙占琦、蒋杰、马涛、王炜、张沂

江南营_江南深度研学之旅(1)

诗梦江南,入画寻踪 ——长清区实验小学江南深度研学实践之旅 【课程简介】 一道水,一架桥,一支橹声,隽秀婉约的聚合了太多的历史文化。此次研学活动旨在让同学们了解祖国江南,同时感受一场从远古传说,到春秋的吴越文化,到南北朝的文人风骨,再到明清以及近代的大儒伟人的历史盛宴。活动中,同学们将一起寻访王羲之、蔡元培、鲁迅、周恩来等名人伟人故里,穿越历史,冶爱国之志,体悟文化魅力;一起走进园,欣赏宋代江南私家园林的秀美景观,探寻园林蕴含的文化涵;一起游历西湖,领略“淡妆浓抹总相宜”的如画美景;一起走进综合性人文科学博物馆博物馆、中国黄酒博物馆,全面了解历史文化。 【课程特色】 ●文化名镇江南风采 ●穿越时空触摸历史 【行程简表】

上午探访安昌古镇漫游小桥流水梦回江南水乡游历江南小镇,画笔描绘 第五天 下午乘坐高铁前往:车次G60东-西 15:22-19:48辅导员送站一次相聚一生情谊备注:因天气交通等原因,组委会保留调整活动顺序及个别项目的权力,保证活动总量不变。 【活动费用】 2900/人;包含火车(往返高铁)及活动期间所有的费用。 ?【人文积淀-理性思维】·第一天下午·钱塘江·六和塔 钱塘江潮被誉为“天下第一潮”,是世界一大自然奇观,它是天体引力和地球自转的离心作用,加上湾喇叭口的特殊地形所造成的特大涌潮。六和塔位于省市西湖之南,钱塘江畔 月轮山上,是中国现存最完好的砖木结构古塔之一。 小任务1:学生面对浩渺的钱塘江,接受审美教育,并结合手册提示,探究钱塘江大潮的在科学原理; 小任务2:学生走进六和塔,收集关于六和塔的传说故事,留下自己与六和塔最美的合照; ?【审美情趣-人文积淀】·第二天上午·西湖·省博物馆 西湖,是一首诗,一幅天然图画,一个美丽动人的故事,不论是多年居住在这里的人还是匆匆而过的旅人,无不为这天下无双的美景所倾倒。平湖秋月、断桥残雪、柳浪闻莺、花 港观鱼、雷峰夕照、双峰插云、南屏晚钟、三潭印月,西湖十景个擅其胜。省博物馆是省规 模最大的综合性人文科学博物馆,文物品类丰富,年代序列完整。 小任务1:集体创绘,全体学生齐动手,集体协作,面对美景,协作创作最美的西湖; 小任务2:走进博物馆,寻访国宝,找一找最能代表江南文化的文物,向小组同学分享并交流;

设计文件编制深度

景观设计文件编制深度 1.总则 1.1.为了加强景观工程设计文件编制工作的管理,保证各阶段设计文件的质量和完整性,我司特参考建设部2003年颁发的《建筑工程设计文件编制深度的规定》并且结合景观设计工作的实际情况制定本规定。 1.2.本规定适用于环境景观设计的土建专业、植物专业、给排水专业与电气专业的设计文件的编制。 1.3.设计文件的编制必须贯彻执行国家有关工程建设的政策和法令,符合国家现行的建设工程建设标准、设计规范。 1.4.本规定从2006年10月1起开始执行。 初步设计文件编制深度 1.一般规定 1.1.初步设计应以已批准的方案设计为依据进行编制,并满足方案设计要求。内容以图纸为主,应包括:封面、目录、设计说明、图纸。 1.2.初步设计文件的深度应满足下列要求: a.应满足编制施工图设计文件的需要。 b.能编制工程概算书。 c.应包含主要的设备或材料表。 2.设计深度细则 2.1.封面:包含项目名称、编制单位、编制年月。 2.2.设计总说明 a.工程概况:包含工程名称、建设地点、主要经济技术指标。 b.设计主要依据。 设计中贯彻的国家和地方相关法规政策 建设单位批准确认的方案设计文件 建设单位提供的基础资料 采用的相关设计规范 c.技术措施。包含土建,植物,水电等各专业总说明。 d.其他说明:特别情况的说明或对图纸文件及制图标准的补充与说明。 景观土建 2.3.※总平面图(当工程场地复杂,地形变化大,涉及到场地内地形地物可能

会保留或者加以利用的时候必须作此图) a.保留原地形地物,场地四邻原有及规划道路的位置、名称及关键标高。 b.建设用地红线。 c.建筑物,构筑物(人防工程、地下车库、贮水池、化粪池等隐蔽工程) 的位置、名称、层数。建筑物室内外标高值,重要点坐标值。 d.景区、景点、场地的划分;景观建筑、小品、设施、水体、道路、停车 场、挡墙的平面布置;景区、景点和景物的名称。 e.主干道路中心线及标高值和坐标值。 f.主要场地标高。 g.指北针或风玫瑰图。 h.绿地表示:除有特殊意境(树阵,林荫大道, 景观大树等)的用植物图 例表示以外,其他绿地一律填充成草地。 i.表示出主要场地的铺装大致分割。 j.重要技术经济指标。 k.总平面图例:建筑、道路、水体、绿地等 2.4.景观总平面布置图 a.以突出景观设计内容为主要目的。 b.场地四邻原有及规划道路的位置。 c.建设用地红线。 d.建筑物,构筑物(人防工程、地下车库、贮水池、化粪池等隐蔽工程虚线表示)的位置、名称、层数。建筑物室内外正负零标高值。 e.景区、景点、场地的划分;景观建筑、小品、设施、水体、道路、停车场、挡墙的平面布置;景区、景点和景物的名称。 f.主干道路中心线及标高值。主要场地标高。 g.绿地表示:除有特殊意境(树阵,林荫大道, 景观大树等)的用植物图例表示以外,其他绿地一律填充成草地。 h.表示出主要场地的铺装大致分割。 i.指北针或风玫瑰图。 j.当无2.3条规定的总平面图的时候,本图中必须加重要技术经济指标。 k.总平面图例:建筑、道路、水体、绿地等 2.5.总平面图索引图(或分区图) a.以清晰表现图纸分区为主要目的。 b.在景观总平面图基础上加分区索引。

关于修建性详细规划设计编制深度规定(试)

关于修建性详细规划设计编制深度规定(试行) 第一章总则 1.1 为进一步提高规划设计质量,规范我市规划设计市场,依据建设部建规[1995]33号《城市规划编制办法实施细则》,结合我市实际情况,特制定本规定。 1.2 修建性详细规划的编制分为资料收集、方案设计和成果编制三个阶段。 1.3 我市中心市区所有修建性详细规划的编制均需按本要求执行。 第二章基础资料的收集编制修建性详细规划,需收集以下基础资料 2.1 总体规划或分区规划、控制性详细规划对本规划地段的规划要求。相邻地段已批准的规划资料。 2.2土地利用现状:包括用地性质(应分至小类)、用地界限、用地单位、土地性质(国有、集体)等。 2.3 地块内人口分布现状资料。 2.4 建筑物现状:包括房屋用途、产权、建筑面积、层数、建筑质量、修建年限。属于文物保护单位建筑物的,应了解其保护级别、保护范围及保护区及建筑控制地带要求等。 2.5 公共设施公布、规模(包括周边地区)。 2.6 工程设施及管网现状。 2.7 所在地区文化传统、建筑特色。 2.8 工程地质、水文地质等资料。 2.9 各类建筑工程的基本造价等。 2.10 有定向开发单位的,其开发意向及开发单位情况等。 2.11 其它有关资料。 第三章规划方案设计 3.1 修建性详细规划在规划方案阶段由规划方案说明书、区位图、现状分析图、规划总平面方案图(不少于2个方案)、鸟瞰图、模型、规划方案分析图、大样图等组成。 3.2 规划方案说明书。 1、规划原则及依据(包括规划局提供的规划设计条件)。 2、现状情况及分析(包括现状存在的问题)。 3、规划总体构思及用地布局(每个方案应分别说明)。⑴用地布局、空间组织和景观特色(含组团划分、特色)。⑵道路交通及绿化系统规划(含出入口、小品、绿地等)。⑶服务、配套设施配置的依据、标准、数(容)量(包括:公共绿地、中小学、集中供热、汽车、自行车停车场、托幼、供配电、邮电、煤气、液化气场站、居委会、派出所、物业管理中心等)。 4、竖向及工程管网规划意向(包

建筑工程设计文件编制深度规定(2016年版)

建筑工程设计文件编制深度规定

2016年11月 前言 本规定依据《建设工程质量管理条例》(国务院第279号令)和《建设工程勘察设计管理条例》(国务院第662号令),在《建筑工程设计文件编制深度规定》(2008年版)基础上修编而成。本规定与2008年版规定相比主要变化如下: ——新增绿色建筑技术应用的内容。 ——新增装配式建筑设计内容。 ——新增建筑设备控制相关规定。 ——新增建筑节能设计要求,包括各相关专业的设计文件和计算书深度要求。 ——新增结构工程超限设计可行性论证报告内容。 ——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。 ——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变化,对原规定中部分条文作了修改,使之更加适用于目前的工程项目设计,尤其是民用建筑工程项目设计。 本规定由住房和城乡建设部批准。 本规定的主编单位为中南建筑设计院股份有限公司,参编单位为中国建筑西北设计研究院有限公司、华东建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、中国建筑东北设计研究院有限公司、北京市建筑设计研究院有限公司、广东省建筑设计研究院、中国建筑业协会智能建筑分会、中建科技集团有限公司。 本规定主要起草人: 总负责人:李霆 总则、一般要求部分:刘炳清 建筑、总平面部分:翁皓、党春红、李春舫、林莉 结构部分:李霆、徐厚军、郑瑾

建筑电气部分:杜毅威、熊江 给水排水部分:金鹏、涂正纯 供暖通风与空气调节、热能动力部分:郑小梅、杨允立、吴光林、马友才 技术经济部分:张变兰、聂钢 建筑幕墙部分:王书华 基坑工程部分:陈义平 建筑智能化部分:耿望阳 装配式建筑部分:叶浩文、樊则森、李文、孙占琦、蒋杰、马涛、王炜、张沂 目录 1 总则 (1) 2 方案设计 (2) 2.1 一般要求 (2) 2.2 设计说明书 (2) 2.3 设计图纸 (6) 3 初步设计 (8) 3.1 一般要求 (8) 3.2 设计总说明 (8) 3.3 总平面 (9) 3.4 建筑 (11) 3.5 结构 (14) 3.6 建筑电气 (17) 3.7 给水排水 (20) 3.8 供暖通风与空气调节 (24) 3.9 热能动力 (26) 3.10 概算 (28) 4 施工图设计 (30) 4.1 一般要求 (30) 4.2 总平面 (30) 4.3 建筑 (32) 4.4 结构 (36) 4.5 建筑电气 (43) 4.6 给水排水 (46) 4.7 供暖通风与空气调节 (50)

建筑工程设计文件编制深度规定年版完整版

建筑工程设计文件编制 深度规定年版 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

建筑工程设计文件编制深度规定 2016年11月 前言 本规定依据《建设工程质量管理条例》(国务院第279号令)和《建设工程勘察设计管理条例》(国务院第662号令),在《建筑工程设计文件编制深度规定》(2008年版)基础上修编而成。 本规定与2008年版规定相比主要变化如下: ——新增绿色建筑技术应用的内容。 ——新增装配式建筑设计内容。 ——新增建筑设备控制相关规定。 ——新增建筑节能设计要求,包括各相关专业的设计文件和计算书深度要求。 ——新增结构工程超限设计可行性论证报告内容。 ——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。 ——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变化,对原规定中部分条文作了修改,使之更加适用于目前的工程项目设计,尤其是民用建筑工程项目设计。 本规定由住房和城乡建设部批准。 本规定的主编单位为中南建筑设计院股份有限公司,参编单位为中国建筑西北设计研究院有限公司、华东建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、中国建筑东北设计研究院有限公司、北京市建筑设计研究院有限公司、广东省建筑设计研究院、中国建筑业协会智能建筑分会、中建科技集团有限公司。 本规定主要起草人: 总负责人:李霆 总则、一般要求部分:刘炳清 建筑、总平面部分:翁皓、党春红、李春舫、林莉 结构部分:李霆、徐厚军、郑瑾 建筑电气部分:杜毅威、熊江 给水排水部分:金鹏、涂正纯 供暖通风与空气调节、热能动力部分:郑小梅、杨允立、吴光林、马友才 技术经济部分:张变兰、聂钢 建筑幕墙部分:王书华 基坑工程部分:陈义平 建筑智能化部分:耿望阳 装配式建筑部分:叶浩文、樊则森、李文、孙占琦、蒋杰、马涛、王炜、张沂

研学方案

“研学旅行”实施方案 一、项目实施背景 从2013年发布《国民休闲旅游纲要》到2016年的《关于推进中小学生研学旅行的意见》,国家教育部等多部门发文要求大力推进研学旅行。研学旅行有利于促进学生培育和践行社会主义核心价值观,激发学生对党、对国家、对人民的热爱之情;有利于推动全面实施素质教育,创新人才培养模式,引导学生主动适应社会,促进书本知识和生活经验的深度融合;有利于加快提高人民生活质量,满足学生日益增长的旅游需求,从小培养学生文明旅游意识,养成文明旅游行为习惯。近年来,各地积极探索开展研学旅行,部分试点地区取得显著成效,在促进学生健康成长和全面发展等方面发挥了重要作用。二、定位与宗旨 目前大多数研学旅行还处在研究开发状态,良莠不齐,市场认可度不够,家长热度不高(尤其省内)。这是我们的机遇,也是挑战,我们的定位是要打造出一个学校认可、家长认可、学生认可的研学品牌,让学生在研学中学到东西。 三、具体实施 (一)方案A:纯旅游研学 本方案以若干旅游景点为研学地点,前期采取跟旅行社合作的方式(合作方式有待探讨),研学的核心(课件+“内容”)内容采取跟大学历史系或者旅游系的老师合作。 该方案的优点:该方案采用跟旅行社合作,研学路线可以借用

旅行社的优势,资源充分整合,老师和家长的路线选择多,可以极大丰富学生的课外知识,并且可以开展夏令营和冬令营活动。缺点是要综合考虑各个年龄段的学生,路线过多,会导致前期工作准备不够充足。 方案细节初步安排如下: 1、前期工作(3月20日-3月30日): (1)与某个旅行社达成合作关系(目前有合作意向的有康辉旅行社); (2)与某个大学的历史或者旅游系老师达成合作关系,负责研学核心内容的开发,包括路线的选择和内容的开发 (3)完成计划的策划和确定具体实施细节。 2、中期工作(4月1日-5月30日) (1)4月1日-4月15日与旅行社和老师确定最终的研学路线; (2)4月15日-5月30日一个半月的时间根据最终具体的研学路线,来做具体的研学课件和研学内容,研究出研学到底应该让学生学到什么,怎么保证学生能学到这些; (3)同时根据最终确定的研学方案做好定价方案,在这个过程中要充分进行调研,进学校、访家长,做到收费合理; (4)根据做好的方案做好线上推广,把做好的资料全部上传到线上,可以参考北京世纪明德。

市政公用工程设计文件编制深度规定

市政公用工程设计文件编制深度规定 中华人民共和国建设部2004年3月 前言 根据建设部建质设[2002]07号文,由北京市市政工程设计研究总院主编,北京城建设计研究院和北京市煤气热力工程设计院参编,对《市政公用工程设计文件组成及深度》进行修编。专业包括给水、排水、城市防洪、城市道路、城市桥梁、城市隧道、燃气、热力、城市轨道交通及投资估算和概(预)算文件。修编的内容包括可行性研究、初步设计和施工图三部分。 在修编过程中,总结了设计单位在市政公用工程设计文件编制中的做法和经验,征求了有关主管部门和设计单位的意见,对1993年建设部城建司发布的《市政工程设计技术管理标准》中设计文件组成和深度进行了修编,以保证设计质量,使设计文件规范化。 本规定由国家建设部批准。 本规定由北京市市政工程设计研究总院负责解释。其中:燃气、热力网工程由北京市煤气热力工程设计院有限公司负责解释;城市轨道工程由北京城建设计研究总院有限公司负责解释。 本规定主要起草人:包琦玮李艺郄燕秋傅连合 刘德昭李永威冯继蓓冯爱军 陈奇法俞惠文邓昭瑜

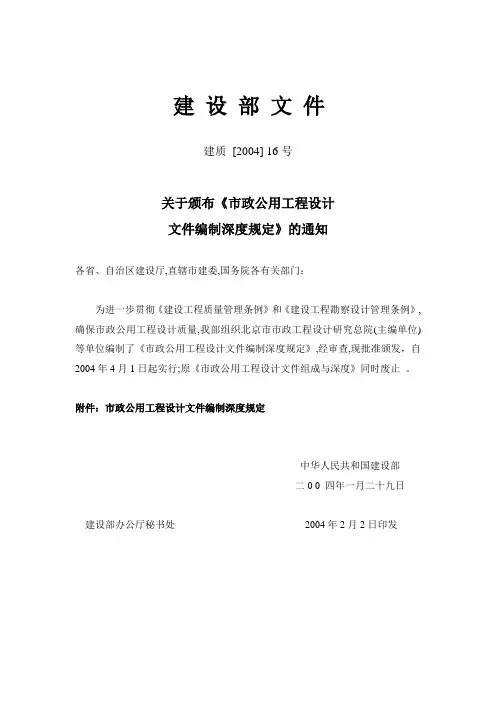

建设部文件 建质[2004]16号 关于颁布《市政公用工程设计 文件编制深度规定》的通知 各省、自治区建设厅,直辖市建委,国务院各有关部门:为进一步贯彻《建设工程质量管理条例》和《建设工程勘察设计管理条例》,确保市政公用工程设计质量,我部组织北京市市政工程设计研究总院(主编单位)等单位编制了《市政公用工程设计文件编制深度规定》,经审查,现批准颁布,自2004年4月1日起施行;原《市政公用工程设计文件组成及深度》同时废止。 附件:市政公用工程设计文件编制深度规定 中华人民共和国建设部 二○○四年一月二十九日建设部办公厅秘书处2004年2月2日印发

江南营江南深度研学之旅1

江南营-江南深度研学之旅(1)

————————————————————————————————作者:————————————————————————————————日期:

诗梦江南,入画寻踪 ——长清区实验小学江南深度研学实践 之旅 【课程简介】 一道水,一架桥,一支橹声,隽秀婉约的杭州绍兴聚合了太多的历史文化。此次研学活动旨在让同学们了解祖国江南,同时感受一场从远古传说,到春秋的吴越文化,到南北朝的文人风骨,再到明清以及近代的大儒伟人的历史盛宴。活动中,同学们将一起寻访王羲之、蔡元培、鲁迅、周恩来等名人伟人故里,穿越历史,陶冶爱国之志,体悟文化魅力;一起走进沈园,欣赏宋代江南私家园林的秀美景观,探寻园林蕴含的文化内涵;一起游历西湖,领略“淡妆浓抹总相宜”的如画美景;一起走进综合性人文科学博物馆浙江博物馆、中国黄酒博物馆,全面了解浙江历史文化。 【课程特色】 ●文化名镇江南风采 ●穿越时空触摸历史 【行程简表】 时间课程安排课程主题课程链接 第一天上午乘坐高铁前往杭州:车次G63 济南-杭州东 07:23-11:53辅导员接站读万卷书行万里路下午参观钱塘江、六和塔看天下第一潮登镇潮六和塔追寻江畔的历史故事 晚上研学课程指导分组讨论课程,研学收获分享 实践-辅导员指导学生完成课程手 册 第二天上午 游历杭州西湖置身如画美景感受西湖柔情参观苏堤、孤山、曲院风荷 浙江博物馆参观历史展品考察浙江文化感受历史文化的沉淀 下午灵隐寺、飞来峰登山览胜景寺宇悟佛心登山参观庙宇,了解佛教文化 晚上研学课程指导分组讨论课程,研学收获分享实践-辅导员指导学生完成课程手册 第三天上午探访鲁迅故里探寻书中世界亲访三味书屋追寻鲁迅先生的足迹 下午 游览沈园漫步江南园林,探寻文化内涵 人文-体味江南风情/建筑-江南园林建 筑风格 参观黄酒博物馆参观历史文物体悟江南魅力历史-绍兴历史文化 晚上 大善塔 仓桥直街 漫步古城小道欣赏绍兴夜色实践-实地感受,见景抒情 第四天上午书圣故里历史街区历游文人旧地感受文化魅力人文-文人旧所、大家荟萃

《建筑工程设计文件编制深度规定(2016版)》--方案设计部分

建筑工程设计文件编制深度规定 (方案设计部分) 2016年11月

2 方案设计 2.1 一般要求 2.1.1 方案设计文件。 1 设计说明书,包括各专业设计说明以及投资估算等内容;对于涉及建筑节能、环保、绿色建筑、人防等设计的专业,其设计说明应有相应的专门内容; 2 总平面图以及相关建筑设计图纸(若为城市区域供热或区域燃气调压站,应提供热能动力专业的设计图纸,具体见2.3.3条); 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 2.1.2方案设计文件的编排顺序。 1 封面:写明项目名称、编制单位、编制年月; 2 扉页:写明编制单位法定代表人、技术总负责人、项目总负责人及各专业负责人的姓名,并经上述人员签署或授权盖章; 3 设计文件目录; 4设计说明书; 5设计图纸。 2.1.3 装配式建筑技术策划文件。 1技术策划报告,包括技术策划依据和要求、标准化设计要求、建筑结构体系、建筑围护系统、建筑内装体系、设备管线等内容; 2技术配置表,装配式结构技术选用及技术要点; 3经济性评估,包括项目规模、成本、质量、效率等内容; 4预制构件生产策划,包括构件厂选择、构件制作及运输方案,经济性评估等。 2.2 设计说明书 2.2.1 设计依据、设计要求及主要技术经济指标。 1 与工程设计有关的依据性文件的名称和文号,如选址及环境评价报告、用地红线图、项目的可行性研究报告、政府有关主管部门对立项报告的批文、设计任务书或协议书等; 2设计所执行的主要法规和所采用的主要标准(包括标准的名称、编号、年号和版本号); 3 设计基础资料,如气象、地形地貌、水文地质、抗震设防烈度、区域位置等; 4 简述政府有关主管部门对项目设计的要求,如对总平面布置、环境协调、建筑风格等方面的要求。当城市规划等部门对建筑高度有限制时,应说明建筑、构筑物的控制高度(包括最高和最低高度限值); 5 简述建设单位委托设计的内容和范围,包括功能项目和设备设施的配套情况; 6 工程规模(如总建筑面积、总投资、容纳人数等)、项目设计规模等级和设计标准(包括结构的设计使用年限、建筑防火类别、耐火等级、装修标准等); 7主要技术经济指标,如总用地面积、总建筑面积及各分项建筑面积(还要分别列出地上部分和地下部分建筑面积)、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数(分室内、室外和地上、地下),以及主要建筑或核心建筑的层数、层高和总高

规划设计文件编制深度要求

附表(一) 建设用地总平面规划(修建性详细规划)设计文件编制要求(试行) 序号图纸图纸内容图纸比例 1 规划说明书说明工程的规划设计依据;用地现状的条件分析;规划原则和总体构思;用地布局;空间组织和景观特色要求;道路和绿地、消防、环保系统规划;主要技术经济指标,一般包括:总用地面积、净用地面积、总建筑面积、分项建筑面积、占地面积、平均层数、各类建筑容积率、建筑密度、绿地面积(居住区、小区、组团公共绿地面积单列)、绿地率、停车面积、停车率(地面、地下分开)、人防地下室的面积、居住的总户数、总人口、配套设施明细表。 2 建设用地位置图标明工程项目位于城市中的位置以及和周围地区的关系。1: 2000 3 建设用地现状图标明自然地形地貌、道路、绿化、工程管线及各类用地内建筑的范围、性质、层数、质量等,并标明用地红线图、道路红线、河道蓝线、绿地绿线及其他市政设施控制线。1: 500 4 规划总平面图标明用地边界折点坐标;标明规划建筑、绿地、道路广场、停车场、河湖水面的位置和范围,确定主要出入口方向;相邻道路红线、道路名称和宽度;道路中心线与建筑红线距离;建筑物后退红线距离;与周边现状建筑物、规划建筑的相对关系和建筑间距;周边现状建筑、规划建筑的层数、性质及高度;拆迁范围和应拆除的建筑;道路中心线交点标高、地下室范围、地下室坡道出入口等,以及公共服务配套设施、公用市政配套设施和消防设计,如:小学、幼儿园、公共停车场、公厕、居委会、垃圾收集点、二级生化设施或化粪池、煤气站、变配电间(所)、消防水池等等的位置。1: 500 5 重要地段的空间 分析、城市设计 分析图沿街单体建筑标准层平面图、单体建筑平面图、立央图、剖面图(建筑总高度)、彩色效果图、表达设计意图,反映空间环境,视线分析,景观效果。1: 200 以上 6 绿化规划图标明各种绿地位置、面积、尺寸。1: 500 7 道路交通规划图标明道路的红线位置、横断面,道路交叉点坐标、标高、停车场用地界线。 8 竖向规划图标明道路交叉点、变坡点控制高程,室外地面规划标高。1: 500 9 单项或综合工程 管网规划图标明各类市政公用设施管线的平面位置、竖向位置,各种管道总进出管的管径、位置,主要控制点标高,以及有关设施和构筑物位置、容积。1: 500 附表二 单项工程建筑设计方案文件编制要求(试行) 序号图纸名称图纸内容图纸比例 1 方案设计说明说明工程的设计依据,设计宗旨。用地规划技术指标、建筑经济指标。结构选型设计、消防、人防、环保、给水排水、电气、电讯、空调通风等及其与城市环境的关系。 2 工程区域位置图表明工程项目位于城市中的位置。1:2000 3 总平面图表明工程区内建筑物总平面规划布置,道路、绿化、环保、消防等设施的布置(包括周边30—50m范围内现状地物地貌)。1:500 4 消防系统平面图表明消防通道、宽度、流线、出入口位置、距离、消防登高面的布置及建筑物内消防出入口与室外消防通道的联系方式等。1:500 5 绿化系统平面图表明绿地位置、面积、尺寸等。1:500 6 交通系统平面图表明人流、车流出入口位置,用地内部车道组织、室内外停车场(库)位置,面积、车位数,用地内部交通系统与城市交通系统的关系等。1:500 7 环保系统平面图表明室内垃圾集散间位置、室外垃圾收集点位置及运出通道,二级生化处理设施或大型化粪池位置、面积、尺寸以及排污管道设施走向等。1:500 8 人防系统平面图表明室内人防工程位置、面积、等级、室内外出入口位置、尺寸等。1:500 9 建筑单体或群体 彩色渲染图建筑单体或群体彩色渲染图,重要的或大型建筑必须制作模型。 10 建筑方案图平面、立面、剖面图,平面设计应包括配套设施用房。1:100或 1:200 11 竖向布置图室内外设计标高及场地标高1:500 12 管线综合各管线的平面布置,注明各管线与建筑物、构筑物的距离和管线间距,市政管线接入点的位置。1:500

建筑工程设计文件编制深度的规定

建筑工程设计文件编制深度的规定第1章总则 第1.0.1条为加强对建筑工程设计文件编制工作管理,保证设计质量,特制定本规定。 第1.0.2条本规定适用于民用建筑和一般工业建筑工程设计。 第1.0.3条设计文件编制必须贯彻执行国家有关工程建设政策和法令,应符合国家现行建筑工程建设标准,设计规范和制图标准,遵守设计工作程序。 各阶段设计文件要完整,内容、深度要符合规定,文字说明、图纸要准确清晰,整个文件经过严格校审,避免“错、漏、碰、缺”。 第1.0.4条在项目决策以后,建筑工程设计一般分为初步设计和施工图设计两个设计阶段。大型和重要民用建筑工程,在初步设计前,应进行设计方案优选。小型和技术要求简单建筑工程,可以方案设计代替初步设计。 第1.0.5条在设计前应进行调查研究,搞清与工程设计有关基本条件,收集必要设计基础资料,进行认真分析。 第1.0.6条设计文件内容与深度 一、初步设计 1.初步设计文件根据设计任务书进行编制,由设计说明书(包括设计总说明和各专业设计说明书)、设计图纸、主要设备及材料表和工程概算书等四部分组成,其编排顺序为: (1)封面 (2)扉页 (3)初步设计文件目录 (4)设计说明书 (5)图纸 (6)主要设备及材料表 (7)工程概算书 在初步设计阶段,各专业应对本专业内容设计方案或重大技术问题解决方案进行综合技术经济分析,论证技术上适用性、可靠性和经济上合理性,并将其主要内容写进本专业初步设计说明书中;设计总负责人对工程项目总体设计在设计总说明中予以论述。 为编制初步设计文件,应进行必要内部作业,有关计算书、计算机辅助设计计算资料、方案比较资料、内部作业草图、编制概算所依据补充资料等,均须妥善保存。 2.初步设计文件深度应满足审批要求: (1)应符合已审定设计方案; (2)能据以确定土地征用范围; (3)能据以准备主要设备及材料; (4)应提供工程设计概算,作为审批确定项目投资依据; (5)能据以进行施工图设计; (6)能据以进行施工准备。 二、施工图设计 1.施工图设计应根据已批准初步设计进行编制,内容以图纸为主,应包括:封面、图纸目录、设计说明(或首页)、图纸、工程预算书等。

研学

第一单元 课题人与自我?我自信,会成功 学习目标正确认识自我,能够说出自己的优点和不足;增强自我调控、承受挫折、适应环境的能力;了解树立自信心的方法,培养健全的人格和良好的心理素质;提高心理健康水平,增强自我教育能力,形成健康、自信的人生观。参考主题(1)我自信,会成功;(2)克服考试焦虑;(3)消除孤独感。 实践方式心理测试;收集资料;手工制作。 方法引导发表意见的技巧;如何对调查结果进行统计与分析。 学科整合与心理健康教育、品德与社会、语文等学科整合。关注心理健康,形成健康的生活态度;善于发现其他同学身上的优点并虚心学习;学习名人名言,领悟其深刻含义,并激励自己;进行小制作设计。 课时安排5课时 教学流程 第一课时 研究准备 我们一天天地长大,从妈妈怀里的婴儿,长成了少年。想想自己在成长过程中有哪些烦恼?你是怎么解决的? 同学们根据自己的兴趣自主确定设计研究方案,其方法一般是: 1、我的烦恼及解决的办法 2、我自信,会成功 3、消除孤独感 以上方案进行研究、讨论、尝试初步建立印象。 第二课时 我自信,会成功 一、研究实施 自信对我们走向成功非常重要。今天,就我们一起通过探究活动来寻找自信,增强自信! 二、方法与引导: 发表意见的技巧 1、态度诚恳、谦逊。多采用“我个人认为”、“我目前的想法是”等表达方式; 2、不能只发表否定性意见,对好的方面要充分肯定; 3、对事不对人,只针对事情发表意见; 4、通过举例等方式,引导他人发现存在的问题; 5、避免个人垄断话题,邀请不善于发表意见的组员参与讨论。 三、“我自信,会成功”研究方案 主题名称研究时间 研究目的1、正确认识自己,发现自己的优点与不足 2、

《建筑工程设计文件编制深度规定》(2003年版)

《建筑工程设计文件编制深度规定》(2003年版) 2003-8-12晓黎文摘搜集整理 《建筑工程设计文件编制深度规定》(2003年版) -------------------------------------------------------------------------------- 日期: 2003."0 6."05今日/总浏览: 1/230 建设部文件 建质[2003]84号 关于颁布《建筑工程设计文件编制深度规定》(2003年版)的通知 各省、自治区建设厅,直辖市建委,国务院各有关部门: 为进一步贯彻《建设工程质量管理条例》和《建设工程勘察设计管理条例》,确保建筑工程设计质量,我部组织中南建筑设计院(主编)等单位编制了《建筑工程设计文件编制深度规定》(2003年版),经审查,现批准颁布,自 2003年6月1日起施行;原《建筑工程设计文件编制深度的规定》(1992年版)和建设部《关于印发〈城市建筑方案设计竞选管理试行办法〉的通知》(建设 [1995]230号)所附的《城市建筑方案设计文件编制深度规定》,自 2003年6月1日起同时废止。 附件:

《建筑工程设计文件编制深度规定》(2003年版)二OO三年四月二十一日 建筑工程设计文件编制深度的规定 第1章总则 第1。"0。1条为加强对建筑工程设计文件编制工作的管理,保证设计质量,特制定本规定。 第1。"0。2条本规定适用于民用建筑和一般工业建筑工程的设计。 第1。"0。3条设计文件的编制必须贯彻执行国家有关工程建设的政策和法令,应符合国家现行的建筑工程建设标准,设计规范和制图标准,遵守设计工作程序。各阶段设计文件要完整,内容、深度要符合规定,文字说明、图纸要准确清晰,整个文件经过严格校审,避免“错、漏、碰、缺”。 第1。"0。4条在项目决策以后,建筑工程设计一般分为初步设计和施工图设计两个设计阶段。大型和重要的民用建筑工程,在初步设计前,应进行设计方案优选。小型和技术要求简单的建筑工程,可以方案设计代替初步设计。 第1。"0。5条在设计前应进行调查研究,搞清与工程设计有关的基本条件,收集必要的设计基础资料,进行认真分析。 第1。"0。6条设计文件的内容与深度

景观工程设计文件编制深度规定[精编版]

景观工程设计文件编制深度规定[精编版] 景观工程设计文件编制深度规定 目录 一、总则 二、方案设计 2.1 方案设计文件包括内容 2.2 设计说明

2.2.1 设计依据及基础资料 2.2.2 场地概述 2.2.3 总平面设计 2.3设计图纸 2.3.1 场地现状图 2.3.2 总平面图 2.3.3 功能分区图 2.3.4 种植设计总平面 2.3.5主要景点放大平面图 2.3.6主要景点的立面剖面图或效果图 2.3.7景观建筑构筑物方案设计。 2.3.8 景观标识小品设施及灯具设计 2.3.7设备管网与场地外线衔接的必要文字说明或示意图。 三、初步设计 3.1 一般要求 3.1.1 初步设计文件包括内容 3.1.2 初步设计文件编制程序 3.2 设计总说明 3.2.1 园林景观专业 3.2.2 给水排水专业 3.2.3 电气专业 3.3 设计图纸

3.3.1 园林景观专业 1、总平面图 2、总分区索引图 3、总平面放线设计图 4、竖向布置图 5、总平面铺装索引图 6、水系放线图 7、道路放线图 8、分区平面图及索引图 9、分区放线平面图 10、分区竖向设计图 11、铺装设计图 12、种植平面图 13、水景设计图 14、园林景观建筑、小品设计图3.3.2 给水排水专业 3.3.3 电气专业 3.3.4 图纸增减 四、施工图设计 4.1一般规定 4.1.1 施工设计文件需要满足的要求4.1.2 总封面应标明以下内容 4.2 园林景观专业

4.2.1施工图阶段景观专业设计文件包括内容4.2.2施工设计文件顺序 4.2.3图纸目录 4.2.4施工图设计说明 4.2. 5.园林专业图纸内容 1、总平面图 2、总平面分区索引图 3、总平面放线设计图 4、总平面竖向布置图 5、总平面铺装索引图 6、种植设计图 7、水系放线图 8、道路放线图 9、分区平面图及索引图 9、分区放线平面图 10、分区竖向设计图 11、铺装详图 12、景观节点详图 13、其它详图 (一)、水景详图 (二)、铺装详图 (三)、景观建筑、小品详图 4.2.6 图纸增减 4.3 结构专业 4.4 给水排水专业

研学课程质量管理方案

XXXX中小学研学旅行课程质量管理 一、指导思想 全面贯彻党的教育方针,以《国家中长期教育改革和发展规划纲要》《基础教育课程改革纲要》《国民旅游休闲纲要》为指导,认真落实立德树人的育人目标,以培养学生的综合实践能力和创新能力为核心,以学生发展为本,全面提升学生综合素质。 二、课程设计原则与课程内容 (一)课程设计原则 1.开放性原则:充分利用校内外资源体现目标的多元性,内容的广泛性,时间空间的广域性,展示的多样性和评价的灵活性。 2.整合性原则:以研学旅行资源及教学内容、方法和师资情况为基础,结合学生认知能力和社会实际整合开发课程,保证课程的时效性,实现课程的生成性。 3.体验性原则:尊重学生主体地位,以人为本,以学生活动为主,突出体验实践,培养学生创新精神和实践能力,变知识性的课堂教学为发展性的体验教学。 4.生活性原则:着眼于生活实际的观察视角,把学生从最简单熟悉的生活层面引领到更加广阔的社会生活舞台,加强教育的生活性,突出生活的教育化程度。 (二)课程内容

1.了解社会状况。通过研学旅行活动,了解当前社会实践活动中迫切需要解决的现实问题,如交通、卫生、网络、饮食、环境、动植物保护以及人口老龄化、就业压力、就医入学等现实状况。 2.探究学科问题。包括物理、化学、生物、地理、数学、语文、英语、政治、历史、通用技术、信息技术、体育、音乐、美术以及学科交叉知识的探究,发现一些值得研究的新问题。 3.前沿科技应用。在研学活动中,学习和研究前沿科学技术在生活、生产实践和科学实践领域的应用。如3D打印、AR/VR、无人机、无人驾驶等。 三、课程实施 (1)课程开发要立足教育性。 要使研学旅行做到立意高远、目标明确、活动生动、学习有效,避免出现“只旅不学”或“只学不旅”的现象,就必须把教育性原则放在首位,寻找适切的研学主题和课程教育目标,深度促进研学旅行活动课程与学校课程的有机融合。作为中小学教育教学实践的重要组成部分,研学旅行的活动课程既要结合学生身心特点、接受能力和实际需要,又要注重知识性、科学性和趣味性。 在课程目标的制订上,要与学校的综合实践活动课程统筹考虑,活动中的知识性目标、能力性目标、情感、态度、价值观领域的目标和核心素养的目标等等,都应该是落实课标的核心要点。 (2)研学旅行课程突出实践性 正是我国推动全面实施素质教育的一种重要创新。研学旅行的课

市政公用工程设计文件编制深度规定

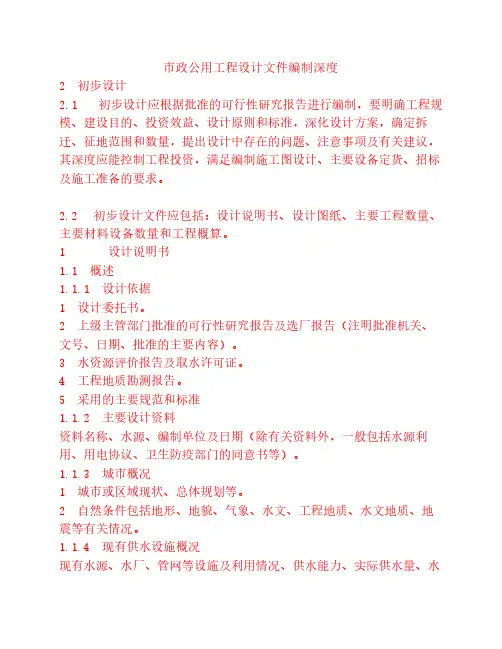

市政公用工程设计文件编制深度规定 发布者:网络 | 来源:转摘 | 时间:2010-01-23 一、总则 1本规定包括给水、排水、城市道路、城市桥梁、城市隧道、城市防洪、燃气、热力、城市轨道交通等市政公用工程的设计及其投资估算和概预算的编制。其它市政公用工程可参照执行。 2市政公用工程设计分为前期工作和工程设计两部分。本《规定》前期工作中只包括工程可行性研究。项目建议书和预可行性研究报告编制深度参照有关规定执行。 3小型简单工程参照本规定可适当简化。经主管部门批准;工程设计可按一阶段直接进行施工图设计。 4设计文件的编制必须贯彻执行国家有关市政公用工程的政策和法令,应符合国家强制性标准条文和现行的市政公用工程建设标准设计规范(规程)和制图标准,遵守设计工作程序,各阶段设计文件应完整齐全,内容深度符合本规定的要求。 5当工程项目中有本规定未列入的内容时,可参照本规定的深度编制设计文件。 二、设计文件编制一般规定 1可行性研究 1.1工程可行性研究应以批准的项目建议书和委托书为依据,其主要任务是:在充分调查研究、评价预测和必要的勘察工作基础上,对项目建设的必要性、经济合理性、技术可行性、实施可能性,进行综合性的研究和论证,对不同建设方案进行比较;提出推荐建设方案。 1.2可行性研究的工作成果是提出可行性研究报告,批准后的可行性研究报告是编制设计任务书和进行初步设计的依据。 1.3某些项目的可行性研究,经行业主管部门指定可简化为可行性方案设计(简称方案设计)。 1.4可行性研究报告应满足设计招标及业主向主管部门送审的要求。 2初步设计 2.1初步设计应根据批准的可行性研究报告进行编制,要明确工程规模、建设目的、投资效益、设计原则和标准,深化设计方案,确定拆迁、征地范围和数量,提出设计中存在的问题、注意事项及有关建议,其深度应能控制工程投资,满足编制施工图设计、主要设备定货、招标及施工准备的要求。2.2初步设计文件应包括:设计说明书、设计图纸、主要工程数量、主要材料设备数量和工程概算。 3施工图设计 3.1施工图应根据批准的初步设计进行编制,其设计文件应能满足施工、安装、加工及编制施工图预算的要求。 3.2施工图设计文件应包括:设计说明书、设计图纸、工程数量、材料设备表、修正概算或施工图预算。 3.3施工图设计文件应满足施工招标、施工安装、材料设备订货、非标设备制作,据以工程验收。三、设计文件编制深度 给水工程可行性研究报告文件编制深度 1概述 1.1项目背景 1.1.1简述项目背景、项目建设的必要性。 1.1.2简述可行性研究报告的编制过程。 1.1.3简要说明可研报告的结论性意见,工程建设规模、主要工程内容、工程用地、工程投资、运行成本及社会经济效益等。 1.2编制依据 1.2.1上级主管部门或行业主管部门批准的项目建议书。 1.2.2有关方针政策性依据文件。 1.2.3业主的委托书及有关的合同、协议书。 1.2.4城市总体规划和专业规划文件。 1.2.5大型城市给水工程应有“水资源报告书”。1.2.6环境影响评价报告书。 1.2.7工程勘察报告。 1.2.8采用的主要规范和标准。 1.3编制范围 1.3.1按照合同(或协议书)中所规定的范围。1.3.2经双方商定的有关内容和范围。 2城市概况 2.1城市历史特点、行政区划。2.2城市性质、人口规模及社会经济发展水平。2.3自然条件,包括地形、河流湖泊、水库、气象、水文、工程地质、水文地质、地震等。2.4城市供水现状及存在问题。现状水源、供水设施、供水范围、供水人口、供水普及率等。水源、水量、水压、水质以及供水系统、供水设施等方面存在的主要问题。2.5城市总体规划及供水规划概况。

风景园林工程设计文件编制深度规定

风景园林工程设计文件编制深度规定 总则 1.0.1 为加强对园林景观工程设计文件编制工作的管理,保证设计文件的质量和完整性,特制定本规定。 1.0.2 本规定适用于新建、改建和扩建的园林景观工程设计。 1.0.3 园林景观工程的设计阶段一般分为方案设计、初步设计和施工图设计三个阶段。必要时,可增加可行性研究阶段,其编制深度参照有关规定。 本标准提出的设计文件编制深度属基本要求,不影响项目设计合同提出的其他要求。1.0.4 各阶段设计文件编制深度应遵守下列规定: 1 方案设计文件 1)应满足编制初步设计文件的需要; 2)应能据以编制工程估算; 3)应满足项目审批的需要; 2 初步设计文件 1)应满足编制施工图设计文件的需要; 2)应满足各专业设计的平衡与协调; 3)应能据以编制工程概算; 4)提供申报有关部门审批的必要文件。 3 施工图设计文件 1)应满足施工、安装及植物种植需要; 2)应满足施工材料采购、非标准设备制作和施工的需要; 3)对于将项目分别发包给几个设计单位或实施设计分包的情况,设计文件相互关联处的深度应当满足各承包或分包单位设计的需要。 1.0.5 在设计中须因地制宜正确选用国家、行业和地方标准图集,并在设计文件的图纸目录及施工图设计说明中注明被选用图集的名称。 重复利用其他工程图纸时,应详细了解原图可利用的条件和内容,并作必要的核算和修改,以满足新设计项目的需要。 1.0.6 园林建筑的设计文件应按建设部《建筑工程设计文件编制深度规定》的要求执行。 1.0.7 风景园林工程设计须因地制宜、节约资源、保护环境,做到经济、美观,符合节能、节水、节材、节地的要求;并积极提倡新技术、新工艺、新材料的应用。 风景园林工程设计文件编制深度规定——方案设计 2.1一般规定 2.1.1设计文件内容 1 目录 2 设计说明书应包含项目概况、设计依据、总体构思、功能布局、各专业设计说明及投资估算等内容。

相关主题
文本预览
相关文档 最新文档
