空气源热泵与水源热泵比较
一、概述：
在我国主要利用三种热泵技术，分别是水源热泵，地源热泵，以及空气源热泵。
热泵即可制冷，又可制热。制冷时，其工作原理跟一般的冷气机没有区别；制热时，利用制冷循环系统的热端，将冷凝器排出的热量送入室内采暖或加热生活用水。这时，热泵的运行过程看起来就像是把低温端的热量，源源不断地抽送到高温端一样，所以形象地称之为热泵。如果热泵的冷端（蒸发器）直接置于室外的空气之中，称之为空气源热泵；如果其冷端（蒸发器）通过管道埋植于水中，则称之为水源热泵。
二、水源热泵
2.1优点：
2.1.1水源热泵技术属可再生能源利用技术
2.1.2水源热泵属经济有效的节能技术
2.1.3水源热泵环境效益显著
2.1.4水源热泵一机多用，应用范围广
2.1.5水源热泵空调系统维护费用低
2.1.6水源热泵高效节能。水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7（空气源热泵理论值为2--6），实际运行4～6。
2.2水源热泵的应用限制
2.2.1利用会受到制约；
2.2.2可利用的水源条件限制，对开式系统，地源要求必须满足一定的温度、水量和清洁度；
2.2.3水层的地理结构的限制，对于从地下抽水回灌的使用，必须考虑到使用地的地质的结构，保证用后尾水的回灌可以实现；
2.2.4投资的经济性，由于受到不同地区、不同用户及国家能源政策、燃料价格的影响，虽然总体来说，水源热泵的运行效率较高、费用较低，但与传统的空调制冷取暖方式相比，在不同地区不同需求的条件下，水源热泵的投资经济性会有所不同；
2.3水源热泵目前的市场状况：
水源热泵目前主要应用在北方冬季寒冷的地区，而在广阔的南方很少见到身影。
主要原因：南方主要以空气源热泵为主，冬天对空调制热的依赖不如北方明显，主要用来洗澡，所以空气源热泵基本能满足需要，并且工程相对简单，造价成本要低。所以这类产品有较大的局限性，所以必须要走产品的差异化道路，来做好产品的推广！
三、污水源热泵：
3.1简介：污水源热泵是水源热泵的一种。众所周知，水源热泵的优点是水的热容量大，设备传热性能好，所以换热设备较紧凑；水温的变化较室外空气温度的变化要小，因而污水源热泵的运行工况比空气源热泵的运行工况要稳定。处理后的污水是一种优良的引入注目的低温余热源，是水/水热泵或水/空气热泵的理想低温热源。
3.2污水源热泵的形式
污水源热泵形式繁多，根据热泵是否直接从污水中取热量，可分为直接式和间接式两种。
所谓的间接式污水源热泵是指热泵低位热源环路与污水热量抽取环路之间设有中间换热器或热泵低位热源环路通过水/污水浸没式换热器在污水池中直接吸取污水中的热量。而直接式污水源是城市污水可以通过热泵或热泵的蒸发器直接设置在污水池中，通过制冷剂气化吸取污水中的热量。
3.3污水的特殊性及对污水源热泵的影响
城市污水由生活污水和工业废水组成，它的成分是及其复杂的。所以，污水源热泵经常会出现下列问题：
3.3.1污水流经管道和设备（换热设备、水泵等）时，在换热表面上易发生积垢、微生物贴附生长形成生物膜、污水中油贴附在换热面上形成油膜、漂浮物和悬浮固体物等堵塞管道和设备的入口。其最终的结果是出现污水的流动堵塞和由于热阻的增加恶化传热过程。
3.3.2污水引起管道和设备的腐蚀问题，尤其是污水中的硫化氢使管道和设备腐蚀生锈。
3.3.3由于污水流动阻塞使换热设备流动阻力不断增大，引起污水量的不断减少，同时传热热阻的不断增大又引起传热系数的不断减小。基于此，污水源热泵运行稳定性差，其供热量随运行时间延长而衰减。
3.3.4由于污水的流动阻塞和换热量的衰减，使污水源热泵的运行管理和维修工作量大，例如，为了改善污水源热泵的运行特性，换热面需要每日水力冲洗3~6次。
3.4防堵塞与防腐蚀技术措施
防堵塞与防腐问题是污水源热泵空调系统设计、安装和运行中的重要的关键问题。其问题解决的好与坏，是污水源热泵空调系统成功与否的关键，通常采用的技术措施归纳为：
3.4.1由于二级出水和中水水质较好，在可能的条件下，宜选用二级出水或中水做污水源热泵的热源和热汇。
3.4.2在设计中，宜选用便于清污物的淋激式蒸发器和浸没式蒸发器，污水/水换热器宜采用浸没式换热器。经验表明：淋激式蒸发器的布水器的出口容易被污水中较大的颗粒堵塞，故设计中对布水器要做精心设计。
3.4.3在原生污水源热泵系统中要采取防堵塞的技术措施，通常采用：①在污水进入换热器之前，系统中应设有能自动工作的筛滤器，去除污水中的浮游性物质。目前常用的筛滤器有自动筛滤器、转动滚筒式筛滤器等。
②在系统中的换热器中设置自动清洗装置，去除因溶解于污水中的各种污染物而沉积在管道内壁的污垢。目前常用胶球型自动清洗装置、刚刷型自动清洗装置等。
③设有加热清洁系统，用外部热源制备热水来加热换热管，去除换热管内壁污物，其效果十分有效。
④在污水源热泵空调系统中，易造成腐蚀的设备主要是换热设备。原生污水源热泵，宜选用钛质换热器和铝塑传热管。
⑤加强日常功能运行的维护保养工作是不可忽略的防堵塞、防腐蚀的措施
四、空气源热泵的优点
空气源热泵优点一：
适用范围广，适用温度范围在-7℃至40℃,并且一年四季全天候使用。
可连续加热，适合各类团体热水工程使用，可实现无人值守，全自动运行。
空气源热泵优点二：
运行成本低，节能效果突出，投资回报期短，空气源热泵可节省70％的能源；与燃气、电和电辅助加热的太阳能热水器相比，是燃气热水器的左右、电热水器的左右。
空气源热泵优点三：
环保型产品，无任何污染，无任何燃烧外排物，不会对人体造成损害，具有良好的社会效益。
空气源热泵优点四：
方便。空气能热泵占地空间很小，外形与空调室外机相似,可直接接保温水箱或与供暖管网连接，适合于大中城市的高层建筑。
空气源热泵优点五：
安全性能好，家用中央空调无任何漏电、漏气等安全隐患。
空气源热泵优点六：
多组组合安装建立中央热水系统，可把多组相同型号的热泵机组并联使用，确保整组热水器一体工作，满足热水用量高峰要求，为大量用热水提供了保证。
空气源热泵优点七：使用寿命长、维护费用低，使用寿命长达15年以上，设备性能稳定。
运行安全，自动化程度高，该空气能热水器采用间接加热方式，运行安全靠；自动化程度高。六、空气源热泵缺点：
1、外观问题。可以说，空气源热泵热水器目前主要的弊病之一是体积硕大，不适应国情。
2、结霜问题。区域性特征明显，对外界环境温度依赖过大，其正常工作环境温度在-5℃至40℃之间，故基本适用于中南部使用。
3、压缩机易烧坏。目前市面上的热泵热水器普遍采用循环式加热系统，该系统在高温高压工况下运行，容易使压缩机老化、碳化，加之系统润滑效果不好，导致压缩机易被烧坏。
4、由于空气能是分散能源，制热速度慢，热效率不是很高。
七、水源热泵同空气源热泵相比，有许多优点：
1、全年温度波动小。冬季温度比空气温度高，夏季比空气温度低，因此水源热泵的制热、制冷系数要高于空气源热泵，一般可高于40%，因此可节能和节省费用40%左右。
2、冬季运行不需要除霜，减少了结霜和除霜的损失。
3、水源有较好的蓄能作用。
八、热泵在煤矿行业的工艺流程：
1、水源热泵的工艺流程：
以矿下生产过程中的矿井水（地热水），作为水源热泵系统的冬季优质热源，矿井水经板换换热后的循环水，通过热泵站房的循环水泵输送至热泵机组的蒸发器侧，经热泵机组将低品位的热提升成高品位的热，通过供热循环水泵输送到用户端。
2、空气源热泵的工艺流程：
矿井风口处设置喷淋室，让风从下向上吹，加热喷淋室四周喷出水雾，下置集水池，水泵从集水池里抽取热水供给热泵机组，再由热泵机组提高水的温度，然后通过循环水泵供给用户冬季采暖。
3、对比分析：
空气源热泵技术生产约50℃的热水，如按平均30℃温升，在南方全年平均耗电为15度/吨，全年耗电在广西与太阳能+电加热相差不太多；空气源热泵如在宾馆等能实现制冷和供热水联供，节能效果就比太阳能热水器要显著得多（如南宁的沃顿国际大酒店），但在冬季寒冷地区，空气源热泵会出现结霜（启动不了）。
水源（地热水）热泵生产约50℃热水，如按平均30℃温升，在南方全年平均耗电为10度/吨，与空气源热泵相比节能30%以上，与太阳能+电加热相比节能30%以上；投资比空气源热泵高约20%，集中供热水投资比太阳能+电加热少10%以上。此外，需要有一定的地下场地埋管。
空气源热泵夏季效率比地源热泵高，但是此时需热水量少；冬季效率低，此时需热水量大（与太阳能有相似的弱点）。因此，空气源热泵需要比地源热泵约增加20%的配电功率。
二、水源热泵
水源热泵是目前我国应用较多的热泵形式，它是以水(包括江、河、湖泊、地下水，甚至是城市污水等)作为冷热源体，在冬季利用热泵吸收其热量向建筑供暖，在夏季热泵将吸收到的热量向其排放，实现对建筑物的供冷。其工作原理大都是通过外部管道及阀门的切换来实现冬夏工况的转换，夏季空调供回水走蒸发器，水源水走冷凝器，冬季空调供回水走冷凝器，水源水走蒸发器。
水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的空调技术。
水源热泵可分为地源热泵和水环热泵。地源热泵包括地下水热泵、地表水（江、河、湖、海）热泵、土壤源热泵；利用自来水的水源热泵习惯上被称为水环热泵。
水源热泵的原理
水源热泵技术的工作原理就是：通过输入少量高品位能源（如电能），实现低温位热能向高温位转移。水体分别作为冬季热泵供暖的热源和夏季空调的冷源，即在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的；而冬季，则是通过水源热泵机组，从水源中“提取”热能，送到建筑物中采暖。
水源热泵的优点
1、高效节能
水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。
水源热泵机组可利用的水体温度冬季为12～22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度为18～35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，从而提高机组运行效率。水源热泵消耗1kW.h的电量，用户可以得到4.3～5.0kW.h的热量或5.4～
6.2kW.h的冷量。与空气源热泵相比，其运行效率要高出20～60％，运行费用仅为普通中央空调的40～60％。
2、属可再生能源利用技术
水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。其中可以利用的水体，包括地下水或河流、地表的部分的河流和湖泊以及海洋。地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。这使得利用储存于其中的近乎无限的太阳能或地能成为可能。所以说，水源热泵利用的是清洁的可再生能源的一种技术。
3、节水省地
以地表水为冷热源，向其放出热量或吸收热量，不消耗水资源，不会对其造成污染；省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节省建筑空间，也有利于建筑的美观。
4、环保效益显著
水源热泵机组供热时省去了燃煤、燃气、然油等锅炉房系统，无燃烧过程，避免了排烟、排污等污染；供冷时省去了冷却水塔，避免了冷却塔的噪音、霉菌污染及水耗。所以，水源热泵机组运行无任何污染，无燃烧、无排烟，不产生废渣、废水、废气和烟尘，不会产生城市热岛效应，对环境非常友好，是理想的绿色环保产品。5、一机多用，应用范围广
水源热泵系统可供暖、空调，还可供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。特别是对于同时有供热和供冷要求的建筑物，水源热泵有着明显的优点。不仅节省了大量能源，而且用一套设备可以同时满足供热和供冷的要求，减少了设备的初投资。其总投资额仅为传统空调系统的60%，并且安装容易，安装工作量比传统空调系统少，安装工期短，更改安装也容易。
6、运行稳定可靠，维护方便
水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动，水体温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性；采用全电脑控制，自动程度高。由于系统简单、机组部件少，运行稳定，因此维护费用低，使用寿命长。
7、符合国家政策，获得政策性支持
国家十分重视可再生能源开发利用工作，《中华人民共和国可再生能源法》已于2006年1月1日起实施；同时，在《国家中长期科学和技术发展规划纲要》中，又把大力发展和规模化应用新能源和可再生能源作为能源领域的优先发展主题。从国家立法和发展战略的高度，对可再生能源的发展应用予以强力推动。
日前,国家财政部、建设部发文《关于推进可再生能源在建筑中应用的实施意见》以及《可再生能源建筑应用专项资金管理暂行办法》，明确指出“十一五”期间，可再生能源应用面积占新建建筑面积比例为25%以上，到2020年，可再生能源应用面积占新建建筑面积比例为50%以上，这为我国水源热泵的发展提供了良好的环境和强劲的动力。
水源热泵的应用限制:
1、可利用的水源条件限制
水源热泵理论上可以利用一切的水资源，其实在实际工程中，不同的水资源利用的成本差异是相当大的。所以在不同的地区是否有合适的水源成为水源热泵应用的一个关键。目前的水源热泵利用方式中，闭式系统一般成本较高。而开式系统，能否寻找到合适的水源就成为使用水源热泵的限制条件。对开式系统，水源要求必须满足一定的温度、水量和清洁度。
2、水层的地理结构的限制
对于从地下抽水回灌的使用，必须考虑到使用地的地质的结构，确保可以在经济条件下打井找到合适的水源，同时还应当考虑当地的地质和土壤的条件，保证用后尾水的回灌可以实现。
3、投资的经济性
由于受到不同地区、不同用户及国家能源政策、燃料价格的影响，水源的基本条件的不同；一次性投资及运行费用会随着用户的不同而有所不同。虽然总体来说，水源热泵的运行效率较高、费用较低。但与传统的空调制冷取暖方式相比，在不同地区不同需求的条件下，水源热泵的投资经济性会有所不同。
欢迎您的光临，Word文档下载后可修改编辑双击可删除页眉页脚谢谢！希望您提出您宝贵的意见，你的意见是我进步的动力。赠语；、如果我们做与不做都会有人笑，如果做不好与做得好还会有人笑，那么我们索性就做得更好，来给人笑吧！、现在你不玩命的学，以后命玩你。、我不知道年少轻狂，我只知道胜者为王。、不要做金钱、权利的奴隶；应学会做“金钱、权利”的主人。、什么时候离光明最近？那就是你觉得黑暗太黑的时候。、最值得欣赏的风景，是自己奋斗的足迹。7、压力不是有人比你努力，而是那些比你牛×几倍的人依然比你努力。
空气能热泵中央空调与传统中央空调对比 地源热泵中|央空调与传统中|央空调对比：环境保护 从土壤源热泵的整个运行原理来看，土壤源热泵系统实际是真正意义的绿色环保空调，不管是冬季还是夏季的运行，都不会对建筑外大气环境造成不良影响。而普通中|央空调系统，将废热气或水蒸气排向室外环境，无一例外的都对环境造成了极大的污染。以地球表面浅层地热资源作为冷热源，利|用清洁的、近乎无限可再生的能源，符合可持续发展的战略要求。 地源热泵中|央空调与传统中|央空调对比：运行效率 对于普通中|央空调系统，不管是采用风冷热泵机组还是采用冷却塔的冷水机组，无一例外的要受外界天气条件的限|制，即空调区越需要供冷或供热时，主机的供冷量或供热量就越不足，即运行效率下降，这在夏热冬冷地区的使用就受到了影响。而土壤源热泵机组与外界的换热是通|过大地，而大地的温度很稳定，不受外界空气的变化而影响运行效率，因此，土壤源热泵的运行效率是最高的。 地源热泵中|央空调与传统中|央空调对比：经济方面 地源热泵系统还可以集采暖、空调制冷和提|供生活热水于一体。一套热泵系统可以替换原有的供热锅炉、制冷空调和生活热水加热的三套装置或系统，从而减少使用成本，十分经济。 地源热泵中|央空调与传统中|央空调对比：运行费用 地源热泵系统在运行中的节能特点也是显而易见的：通常地源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量，其制冷、制热系数可达4以上，与传统的空气源热泵相比，要高出40%，其运行费用为普通中|央空调的50%～60%。达到相同的制冷制热效率，土壤源热泵主机的输入功率较小，即为业主提|供了较低运行费的空调系统，在全年时间使用空调的场所，这种效果尤为明显。锅炉只能将70%～90%的燃料内能为热量，因此地源热泵要比电锅炉加热节省三分之二以上的电能，比燃料锅炉节省约二分之一的能量。 地源热泵中|央空调与传统中|央空调对比：主机设置 对于普通中|央空调系统，若设置风冷热泵机组进行冷热空调，则风冷热泵主机的设置必须要与外界通风良好，要么设置于屋顶，要么设置于地面，这对别墅空调受限就更严重。而土壤源热泵主机的设置就非常灵活，可以设置在建筑物的任何位置，而不受考虑位置设置的限|制。若设置冷水机组+锅炉进行冷热空调，冷却塔和锅炉的位置就更受限|制。因此，就主机的设置而言，地源热泵系统的主机设置是非常灵活的。 地源热泵中|央空调与传统中|央空调对比：系统简单 一机多用，节约设备用房，应用范围广。地源热泵可供暖、空调，还可用于生活热水供应系统，一套系统可替代锅炉加空调的两套系统，因此一机多用，节省了建筑空间及设备的初投资，机组紧凑，节省设备用房空间，由此而产生的经济效益相当可观。 地源热泵中|央空调与传统中|央空调对比：无需除霜 大地土壤温度一年四季相对保持恒定，冬季也能保持在15℃以上，埋地换热器不会结霜，可节省因结霜、除霜而消耗的能量。 通|过详细对比，我们很容易发现地源热泵中|央空调优势非常明显，从这里我们也可以看出，为什么政|府会大力推|广地源热泵系统，地源热泵的普及不仅关系到家庭用户的切身利益，也很大程度上降低建筑能耗，缓解环境能源压力，优化生态环境。绿邦积极响应政|府号召，一直倡导舒适健康、节能环保的室内舒适家居生活，已经成功安装多套家用地源热泵系统。 传统热水器以燃气、电和太阳能为主。燃气热水器安全性较差，燃|烧不充分和水压不
水源热泵与地源热泵优缺点的比较 一、水源热泵深井技术介绍 1、水源热泵原理 地下水是一个巨大的天然资源，其热惰性极大，全年的温度波动很小，一般说来，埋藏于地表20M以下的浅表层地下水可常年维持在该地区年平均温度左右，是理想的天然冷热源。水源热泵系统正是利用地下水的特性而工作的一种新型节能空调。在水源热泵的水井系统中，水源热泵一般成井深度为50米到300米，因为此部分地下水主要由地表水补给，且不适宜饮用，故用于水源热泵中央空调是极佳选择水源中央空调系统的是由末端（室内空气处理末端等）系统，水源中央空调主机（又称为水源热泵）系统和水源水系统三部分组成。 为用户供热时，水源中央空调系统从水源中中提取低品位热能，通过电能驱动的水源中央空调主机（热泵）“泵”送到高温热源，以满足用户供热需求。为用户供冷时，水源中央空调将用户室内的余热通过水源中央空调主机（制冷）转移到水源中，以满足用户制冷需求。 1.1系统原理图：制热工况为例（制冷工况可通过阀门切换来实现，即使水源水进冷凝器，蒸发器的冷冻循环水接用户系统），系统原理见下图：
分类：水源热泵根据对水源的利用方式的不同，可以分为闭式系统和开式系统两种。 闭式系统是指在水侧为一组闭式循环的换热套管，该组套管一般水平或垂直埋于地下或湖水海水中，通过与土壤或海水换热来实现能量转移。 开式系统也就是通常所说的深井回灌式水源热泵系统。通过建造抽水井群将地下水抽出，通过二次换热或直接送至水源热泵机组，经提取热量或释放热量后，由回灌井群回地下。． 水源热泵原理图：
深井回灌开式环路
地下水平式封闭环路 2.水源热泵优点 2.1高效节能 水源热泵是目前空调系统中能效比(COP值)最高的制冷、制热方式，。4~6，实际运行为7理论计算可达到． 水源热泵机组可利用的水体温度冬季为12~22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度为18~35℃，水体温度比环境空气温度低，所以制冷的冷凝温
离心机与水源热泵比较 名称内容离心式冷水机组水源热泵机组制冷能力制冷能力强，单台压缩机制冷量可以达到很高单台压缩机制冷能力有限，当制冷量要求很高的情况下需要多台压缩机才能实现。制冷效率运行效率高，通常情况小运行效率可达到6、0以上，大大降低了系统的耗电量，从而降低了使用方的运行费用。运行效率相对比较低，行业中最高的在5、0左右。运行费用相对较高。对地理结构要求对周围环境的地理结构没有特殊要求由于需要打井，对水层的地理结构的限制，实现水源热泵制冷方式比较困难，并且打井后的回灌是个很难解决的大问题，处理不好会造成塌方等严重事故。初投资初投资相对降低无需冷却塔，但由于需要打井，初投资比普通空调方式高很多。机组结构结构紧凑，没有磨损部件，工作性能可靠，维修维护费用低。压缩机转子之间有磨损，若润滑不好，长时间运行后容易造成制冷量的衰减，内部的部件多，运行维护费用高。压缩机由高速旋转的叶轮把能量传递给连续流动的制冷剂蒸气，依靠动能的变化来提高压力，运行可靠。属于容积式压缩机，借助于与轴直接连接的转子的旋转运动而使工作容积发生变化，将制冷剂蒸气压缩到一定压力后排出。搭载的压缩机台数该系列设备压缩机数量少，一台压缩机就可以实现很高的制冷量，压缩机数量少，同时运动部件大大减少，运行维护工作量小，费用少。每个高冷量机组均要求多台压缩机共同来
实现，冷量越大压缩机数量越多，压缩机的运动部件大量增加，运行维护工作量大，费用多。控制系统冷量控制通过控制进口导流叶片的角度来实现，能够经济的进行无级调解，机组的调节范围可达到20%~100%之间。制冷量通过压缩机的滑阀调节来实现，大冷量的可以实现无级容量调节，但是小冷量的多数还只能实现阶段性容量调节。可靠性运行平稳，振动小，可靠性高机组整体的运行可靠性低油路控制运转时制冷剂中不混有润滑油，故能够提高冷凝器与蒸发器的传热性能，从而实现运转的高效性。转子之间需要有润滑油，制冷剂在运转过程中难免混入润滑油，将影响到冷凝器与蒸发器的换热效率，同时润滑、密封、润滑系统比较复炸、庞大，油分离器体积较大，运行效率相对比较低。
空气源热泵工作原理分析 一、热泵简要介绍 日常生活中泵的应用很多，泵是一种提高位能的装置，根据用途不同有水泵、气泵、油泵等。 热泵，顾名思义就是泵热的装置。热泵技术是近年来在全世界备受关注的新能源技术，目前较多地应用于冷暖空调机。 热泵按结构、用途等可以有多种分类，如果按所取热源方式，常见的可分为空气源热泵、水源热泵、地热热泵等。 三、空气源热泵原理介绍 空气源热泵热水器是空气源热泵的其中一种用途方式。空气源热泵系统的主要工作原理就是利用少量高品位的电能作为驱动能源，从低温热源（空气当中蕴涵的热能）高效吸收低品位热能并传输给高温热源（水箱里的水），达到了“泵热”的目的。 热泵技术是一种提高能量品位的技术，它不是能量转换的过程，不受能量转换效率极限100％的制约。利用热泵热水机释放到水中的热量不是直接用电加热产生出来的，而是通过热泵热水机把热源搬运到水中去的，所以平均能效比能达到400%以上。也就是1度电通过热泵能产生4度电的效果。
三、各种热水器的比较能源利用率 家用型空气源热泵系统结构示意图： 四、系统结构流程说明 压缩机→高压保护器→换向阀→热交换器（家用型水箱）→节流装置→蒸发器→低压保护器→气液分离器→压缩机。 商用型空气源热泵系统结构示意图：
商用型空气源热泵系统安装示意图： 五、斯米茨水源热泵介绍
多乐?斯米茨水源热泵是一种空气能产品，适用于宾馆、商场、办公楼、学校、别墅、住宅小区的制热及制冷。 多乐?斯米茨水源热泵优势特点： 1、高效节能 水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。运行费用仅为普通中央空调的40～60%。 2、节水省地
空气源热泵与模块机做中央空调、热水机的对比 一．节能 (1)热水 如果酒店一天需用40吨水，空气源热泵与65模块机费用对比：制40吨热水所需热量为： Q=CM△T=1Kcal/kg.℃*40T*1000Kg/T*(55-15)℃=1600000Kcal 1600000Kcal÷860 Kcal/（KW·h）=1860.5（KW·h） 空气源RSJ-380/S-820-C费用： 1860.5（KW·h）÷38.5KW×9.1KW=440(KW.h) 65模块机费用： 1860.5（KW·h）÷69KW×18.8KW=507(KW.h) 空气源RSJ-380/S-820-C比65模块机每天可以节约费用 507(KW.h)-440(KW.h)=67(KW.h) 虽然65模块机夏季可以得到热水，但春秋冬三季，比空气源费电，二者一年的热水费用总体相差无几。 （2）中央空调 我们现在中央空调配置是6台RSJ-1800/MS-820-B，制热量是152KW×6=912KW；制冷量是142KW×6=852KW 如果同样配置用130模块机制热需要：912KW÷138KW=6.6台;制冷需要852KW÷130KW=6.6台 就是说配置相同的情况下,RSJ-1800/MS-820-B节约了一台主机,每年都可以节约一台130模块机的运行费用.
二．寿命 空气源热泵设计一年四季可以用,而模块设计是一年使用两季,冬夏二季。从热水方面来说，模块机由一年用两季改成一年用四季，寿命会降低；中央空调方面，空气源热泵由一年365天使用改为一年使用两季，使用年数会增加，比模块机要长。 三．效果 梧桐树酒店按四星标准打造，热水、空调都要让顾客感到舒适，力求达到顾客满意。两者相比让顾客感受也有不同。 一是热水方面，当酒店接待大规模会议时，会出现集中用热水的情况。如果顾客在很短的时间内用去四分之一热水时，两个系统的差别就是显示出来。模块机热水系统是直接往水箱内补冷水，水箱整体水温会下降，而此时正在洗澡的客人会感到水温慢慢变凉，有可能导致顾客投诉。而空气热水机直接往水箱内补的是55度的热水，对水箱温度不会产生影响。 二是中央空调方面，我们用的风机盘管多，这样热风或冷风分面均匀，顾客到什么地方感觉温度一样，整体感觉舒服。 四．机组配置 我们在系统上加入了软节，控制铜阀，当一个风盘出现问题时，关闭铜阀进行维修，不会影响其它风盘使用。
水源热泵有哪些优点 （资料来源：中国联保网）水源热泵与常规空调技术相比，有以下优点： 高效节能 水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。 水源热泵机组可利用的水体温度冬季为12～22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度为18～35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，从而提高机组运行效率。水源热泵消耗1kW.h的电量，用户可以得到4.3～5.0kW.h的热量或5.4～6.2kW.h的冷量。与空气源热泵相比，其运行效率要高出20～60%，运行费用仅为普通中央空调的40～60 %。 可再生能源 水源热泵是利用了地球水体所储藏的太阳能资源作为热源，利用地球水体自然散热后的低温水作为冷源，进行能量转换的供暖空调系统。其中可以利用的水体，包括地下水或河流、地表的部分的河流和湖泊以及海洋。地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。这使得利用储存于其中的近乎无限的太阳能或地能成为可能。所以说，水源热泵利用的是清洁的可再生能源的一种技术。 节水省地 以地表水为冷热源，向其放出热量或吸收热量，不消耗水资源，不会对其造成污染；省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节省建筑空间，也有利于建筑的美观。
动力车间水泵房启动操作规程 目录 一、水泵启动操作运行安全事项 二、水泵启动前检查项目 三、水泵启动操作步骤 四、水泵倒泵周期及倒泵操作程序 五、停泵操作 六、水泵的紧急停车 七、紧急停车的操作 八、水泵电动机电流、电压运行要求 九、运行期间的检查与维护 十、停泵期间的维护 十一、常见故障及其排除方法
一、水泵运行安全操作注意事项及要求 1、岗位人员在工作前必须按规定穿戴好劳动保护用品，班前、班中严禁饮 酒； 2、检查设备时要仔细小心谨慎，衣服领口、袖口要扎紧，女同志的头发也 要盘起来，不能留披肩发，防止衣服或发头被运转部分挂住； 3、擦运转设备不准带手套，严禁擦转动部位； 4、擦拭电器设备时，不准用湿布，不准用鸡毛掸子掸打； 5、在发生危及设备和人身安全等事故需要紧急停车情况下，岗位人员可先 行处理，及时做好记录并尽快通知厂值班领导； 6、运行人员不准触摸带电部位，检查低压设备主电路各部线头发热时，必 须由电工执行；严禁站在潮湿的地方检查电源； 7、机房和配电室、禁止吹凉衣物和堆放杂物； 8、作业期间值班人员不得离岗位做与工作无关的其他事情； 9、水泵进出水阀门手轮都应该标有明确的开关方向，压力表每半年或一年 检查一次； 10、泵站集水池、吸水池值班人员要警惕，严防杂物及人落入水池内，池内 严禁人员洗衣物及游泳；开启水池闸阀时，要注意安全； 11、安全防护用品应放在固定的地方； 12、电机启动时，如出现冒烟、冒火应立即停止启动； 13、水泵在正常运行中，岗位人员应严格按照水泵技术操作规程执行； 14、运行、停运设备要挂上明显的指示牌，防止误操作； 15、防洪泵、排水泵、污水泵应保持备用状态，确保随时使用； 16、一切机电设备专人管理，分工负责，有权制止闲散人员随意入室或动用 设备；
空气源热泵与锅炉的对比 一、从投资成本来看 相同产热量的情况小，电锅炉要比空气源热泵稍微便宜一点，但是它需要的电功率要比空气源热泵大3倍作用。 二、从节能性来看 空气源热泵是通过吸收空气中热量，经过压缩机压缩产热的过程，比传统的电节能4倍左右；而电锅炉是直接产热的设备，中间没有经过任何的转换直接产热的过程，所以只能产生90%的热量，节能性空气源热泵比电锅炉节能。 1、空气源热泵常年可以实现1KW可以转化4KW的过程。 2、锅炉只能实现1KW实现0.95KW或者更低的过程。 三、工作原理的差异 1、空气源热泵运转基本原理根据是逆卡循环原理，液态工质首先在蒸腾器内吸收空气中的热量而蒸腾形成蒸汽(汽化)，汽化潜热即为所回收热量，然后经压缩机压缩成高温高压气体，进入冷凝器内冷凝成液态(液化)把吸收的热量发给需求的加热的水中，液态工质经胀大阀降压胀大后从头回到胀大阀内，吸收热量蒸腾而完成一个循环，如此往复，不断吸收低温源的热而输出所加热的水中，直接达到预定温度。 2、电锅炉也称电加热锅炉、电热锅炉，望文生义，它是由电加热和相关的电控部件组成的，主要以电加热的形式，向外输出具 有必定热能的蒸汽、高温水或有机热载体的设备。 四、机构上的区别 1、空气源热泵机组比较复杂，主要由压缩机、冷凝器、蒸发器、膨胀阀、四大部件组成。 2、锅的机构比较简单，主要由大功率的电热线和绝缘的壳体组成。 五、安全性的区别 空气源热泵产热过程中，无压力，无漏电的危险，电锅炉产热的过程，主要绝缘的壳体，看是否有漏电的可能，有触电的危险。 六、电功率的要求 空气源热泵需要的电负荷要比电锅炉小1/3，对电网的要求小于传统的电锅炉。 七、功能上的区别 空气源热泵属于空调设备，在使用过程中可以根据用户的需求，实现取暖和制冷功能和日常的生活热水，实现了三合一；而电锅炉比较单一，只能实现取暖功能。 当然，由于投资成本方面的制约，用户得根据自己的经济条件来选取合适自己的取暖产品，由于电锅炉的安全系数比较低，所以在选购的时候，必选选用品
空气源热泵与水源热泵比较 一、概述： 在我国主要利用三种热泵技术，分别是水源热泵，地源热泵，以及空气源热泵。 热泵即可制冷，又可制热。制冷时，其工作原理跟一般的冷气机没有区别；制热时，利用制冷循环系统的热端，将冷凝器排出的热量送入室内采暖或加热生活用水。这时，热泵的运行过程看起来就像是把低温端的热量，源源不断地抽送到高温端一样，所以形象地称之为热泵。如果热泵的冷端（蒸发器）直接置于室外的空气之中，称之为空气源热泵；如果其冷端（蒸发器）通过管道埋植于水中，则称之为水源热泵。 二、水源热泵 2.1优点： 2.1.1水源热泵技术属可再生能源利用技术 2.1.2水源热泵属经济有效的节能技术 2.1.3水源热泵环境效益显著 2.1.4水源热泵一机多用，应用范围广 2.1.5水源热泵空调系统维护费用低 2.1.6水源热泵高效节能。水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7（空气源热泵理论值为2--6），实际运行4～6。 2.2水源热泵的应用限制 2.2.1利用会受到制约； 2.2.2可利用的水源条件限制，对开式系统，地源要求必须满足一定的温度、水量和清洁度；
2.2.3水层的地理结构的限制，对于从地下抽水回灌的使用，必须考虑到使用地的地质的结构，保证用后尾水的回灌可以实现； 2.2.4投资的经济性，由于受到不同地区、不同用户及国家能源政策、燃料价格的影响，虽然总体来说，水源热泵的运行效率较高、费用较低，但与传统的空调制冷取暖方式相比，在不同地区不同需求的条件下，水源热泵的投资经济性会有所不同； 2.3水源热泵目前的市场状况： 水源热泵目前主要应用在北方冬季寒冷的地区，而在广阔的南方很少见到身影。 主要原因：南方主要以空气源热泵为主，冬天对空调制热的依赖不如北方明显，主要用来洗澡，所以空气源热泵基本能满足需要，并且工程相对简单，造价成本要低。所以这类产品有较大的局限性，所以必须要走产品的差异化道路，来做好产品的推广！ 三、污水源热泵： 3.1简介：污水源热泵是水源热泵的一种。众所周知，水源热泵的优点是水的热容量大，设备传热性能好，所以换热设备较紧凑；水温的变化较室外空气温度的变化要小，因而污水源热泵的运行工况比空气源热泵的运行工况要稳定。处理后的污水是一种优良的引入注目的低温余热源，是水/水热泵或水/空气热泵的理想低温热源。 3.2污水源热泵的形式 污水源热泵形式繁多，根据热泵是否直接从污水中取热量，可分为直接式和间接式两种。 所谓的间接式污水源热泵是指热泵低位热源环路与污水热量抽取环路之间设有中间换热器或热泵低位热源环路通过水/污水浸没式换热器在污水池中直接吸取污水中的热量。而直接式污水源是城市污水可以通过热泵或热泵的蒸发器直接设置在污水池中，通过制冷剂气化吸取污水中的热量。
水源热泵机组设备操作规程 1、水源热泵机组设备启动前首先检查补水系统是否能够正常工作，补水设备包括软水器、软水箱、补 水泵及水源热泵机机组上的水流开关、温度探头、阀门等电接点压力表，以上设备能够正常工作方可启动水源热泵机组。 2、确定热源侧供水系统正常：开启联合泵站P115水泵系统，使水源热泵机组蒸发器端水循环系统正常 （观察水流开关是否动作）。 3、确定采暖侧水循环系统正常：开启补水泵给采暖系统管路注水，并开启顶层排气阀门，使水源热泵 机组冷凝器端及管路系统注满水，且系统压力达到0.24—0.30MPa，确定正常后启动采暖侧循环水泵。 4、检查水源热泵机组冷凝器端和蒸发器端循环水泵系统是否正常（观察水流开关是否动作），确定正常 后启动水源热泵机组（暂运行两台机组）。 5、运行人员应随时察看热源侧供水温度，其工作温度应在15℃--30℃范围内；采暖侧水循环的供回水 温度，其工作温度应在50℃--45℃范围内。 6、随时巡查各运行设备运行情况是否正常，运行设备压力表、温度计、发现问题应马上报告有关人员 进行解决。 7、每班检查一次循环水泵的润滑油情况，保持油箱油位正常。 8、随时查看软化储水箱内的水位是否正常，应保持水位在水箱的2/3以上。 9、每两小时记录主机的运行情况和制热供回水温度及压力情况。 10、交班人员应向接班人员交代清楚当班的运行情况，并附有值班记录，如有故障未处理完毕，交班人 员不得离开。 11、水源热泵机组巡检路线：水源-----阀门 -----热水主机-----循环泵------补水泵-----配电盘---- 末端设备。 12、为保证水源热泵机组及辅机正常运行,运行人员每班按巡检路线至少进行一次巡回检查。 13、检查热水机组运行是否正常,各受压元件可见部位是否有异常现象。 14、检查循环泵、补水泵运行情况,电动机与轴承的温度、震动与噪音是否超限,电机和主机接线盒有无 发热现象,排除不正常漏水现象。 15、检查各设备润滑部位，润滑油箱是否油位正常，是否泄漏，润滑脂加注情况。 16、检查各阀门开关位置是否正常,各阀门管道有无漏水现象。 17、巡回检查发现的问题要及时处理,并将检查结果记入巡检记录表里。 18、循环水泵每运行一个月替换使用，定期检查，非供冷、供暖期间拆装检查。 19、建立健全供暖体系年度保养制度，在每个供暖前或结束后： ①对整个系统做一次全面的检查，判断整个管路系统继续运行的可靠性。 ②检查所有阀门的防腐防锈保护是否完好，必要时做油漆涂刷养护。 ③更换维修已经腐蚀以及老化得密封件和不能继续使用的阀门等。
广东工商职业学院室内泳池加热系统 空气源热泵与锅炉费用对比 一、广东工商职业学院室内比赛池和跳水池设计参数 室内跳水池：25m*25m、水深5.65m-5.85m，总水量3162.5m3，水温28° 室内跳水池：25m*25m、水深5.65m-5.85m，总水量3162.5m3，水温28° 二、设计能源参数表 三空气能热水系统设计 3.1 游泳池能耗计算 根据泳池性质结合上述标准，设计补充水量为总容积的1%。 游泳水容量为6475m3 ;游泳池水表面积为1875m2;每天补充水量为 64.75m3。 3.2 热量计算 游泳池水加热所需热量，应为下列各项耗热量的总和：(《游泳池和水上游乐池给水排水设计规程》CECS14:2002规定) A、水表面蒸发和传导损失的热量; B、池壁和池底传导损失的热量; C、管道的净化水设备损失的热量; D、补充水加热需要的热量。 3.3 详细热量计算过程 (1)水表面蒸发损失热量计算： Qz=a·r(0.0174Vi+0.0229)(Pb-Pc)A(760/B) 式中：Qz——游泳池水表面蒸发损失的热量(kJ/h); A——热量换算系数，a=4.18KJ/Kcal; r——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热(Kcal/kg); Vi——游泳池水面上的风速(m/s)室内0.2～0.5m/s，室外 2～3m/s; Pb——与游泳池水温相等的饱和空气的水蒸汽压力(mmHg); Pc——游泳池的环境空气的水蒸汽压力(mmHg); A——游泳池的水表面面积(㎡); B——当地的大气压力(mmHg);
将数值代入计算得： Qz=a·r(0.0174Vi+0.0229)(Pb-Pc)A(760/B)=4.18×582.5×(0.0174×0.5+0.0 229)×(28.2-17)×1875×760/760=1605540(kJ/h)=446kw/h (1kw/h=3600kJ) (2)游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定，即： Qc=446×20%=89.2kw/h (1kw/h=3600kJ) (3)游泳池补充水加热所需的热量，按下式计算： Qb= qbr( tr-tb ) Qb——游泳池补充水加热所需的热量(KJ); 热量换算系数，a=4.18KJ/Kcal; Qb——游泳池每日的补充水量(L),qb=64.75m3; r——水的密度(kg/L)，r=1kg/L; Tr——游泳池水的温度(℃)，tr=28℃; tb——游泳池补充水水温(可参照土壤温度)(℃)，tb=10℃; 代入数值计算如下： Qb=qb r( tr- tb )=4.18×64.75×1000×1×(28-10)= (kJ/h)=1354kw/h(1kw/h=3600kJ) (4)游泳池日用总热负荷计算： 将以上各项耗热量相加，即为每天需补充的热量。 ΣQh=(Qz+Qc)×24+Qb=(446+89.2)×24+1354=14201.8kw/h (5) 游泳池一次性冲击负荷(初次充水或换水)计算： 一次性冲击负荷(初次充水或换水)，按照换水量以及水温差来计算其总用热负荷和单位(小时)热负荷(机器所需的制热功率)。自来水按水温10℃计算，换水周期根据实际情况设计，则： 一次性冲击负荷：Qzh=[1.1×V×(T2-T1)]÷0.86kwhr 小时热负荷：Pzh=Qzh÷T 式中：V- 游泳池的总容积m3;(V=6475m3) T2- 池水所需温度，℃;(T2=28℃) T1- 平均冷水温度，℃;(T2=10℃) T- 初次加热时间，h;(取T=48小时) 1.1- 考虑在换水周期内的热损失附加值。 代入数值计算如下： Qzh=1.1×6475m3×1×(28-10)℃÷0.86=149075kwh 四、根据上述热量计算结果，测算空气热源泵与燃气锅炉运行成本对比如下（一年按照270天计算）：

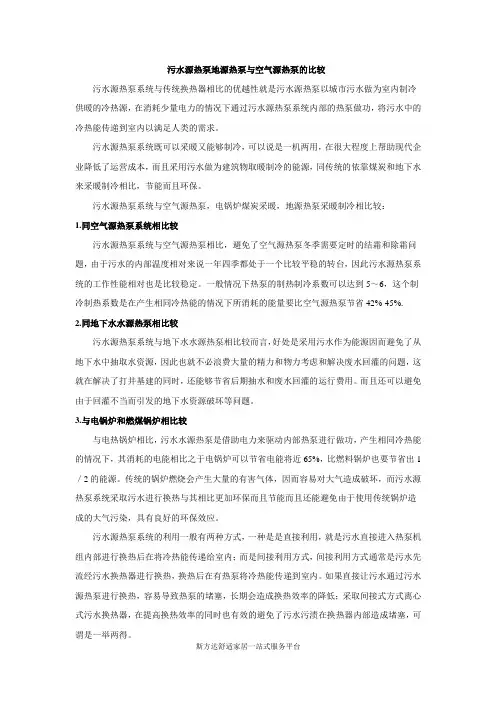

污水源热泵地源热泵与空气源热泵的比较 污水源热泵系统与传统换热器相比的优越性就是污水源热泵以城市污水做为室内制冷供暖的冷热源，在消耗少量电力的情况下通过污水源热泵系统内部的热泵做功，将污水中的 冷热能传递到室内以满足人类的需求。 污水源热泵系统既可以采暖又能够制冷，可以说是一机两用，在很大程度上帮助现代企业降低了运营成本，而且采用污水做为建筑物取暖制冷的能源，同传统的依靠煤炭和地下水来采暖制冷相比，节能而且环保。 污水源热泵系统与空气源热泵，电锅炉煤炭采暖，地源热泵采暖制冷相比较： 1.同空气源热泵系统相比较 污水源热泵系统与空气源热泵相比，避免了空气源热泵冬季需要定时的结霜和除霜问题，由于污水的内部温度相对来说一年四季都处于一个比较平稳的转台，因此污水源热泵系统的工作性能相对也是比较稳定。一般情况下热泵的制热制冷系数可以达到5～6，这个制冷制热系数是在产生相同冷热能的情况下所消耗的能量要比空气源热泵节省42%-45%. 2.同地下水水源热泵相比较 污水源热泵系统与地下水水源热泵相比较而言，好处是采用污水作为能源因而避免了从地下水中抽取水资源，因此也就不必浪费大量的精力和物力考虑和解决废水回灌的问题，这就在解决了打井基建的同时，还能够节省后期抽水和废水回灌的运行费用。而且还可以避免由于回灌不当而引发的地下水资源破坏等问题。 3.与电锅炉和燃煤锅炉相比较 与电热锅炉相比，污水水源热泵是借助电力来驱动内部热泵进行做功，产生相同冷热能的情况下，其消耗的电能相比之于电锅炉可以节省电能将近65%，比燃料锅炉也要节省出1／2的能源。传统的锅炉燃烧会产生大量的有害气体，因而容易对大气造成破坏，而污水源热泵系统采取污水进行换热与其相比更加环保而且节能而且还能避免由于使用传统锅炉造成的大气污染，具有良好的环保效应。 污水源热泵系统的利用一般有两种方式，一种是是直接利用，就是污水直接进入热泵机组内部进行换热后在将冷热能传递给室内；而是间接利用方式，间接利用方式通常是污水先流经污水换热器进行换热，换热后在有热泵将冷热能传递到室内。如果直接让污水通过污水源热泵进行换热，容易导致热泵的堵塞，长期会造成换热效率的降低；采取间接式方式离心式污水换热器，在提高换热效率的同时也有效的避免了污水污渍在换热器内部造成堵塞，可 谓是一举两得。 斯方达舒适家居一站式服务平台
