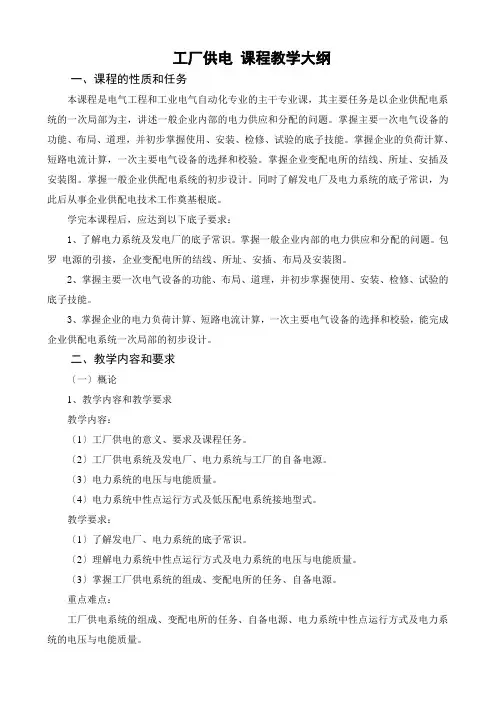

《工厂供电》课程教学大纲
一、课程的性质和任务
本课程是电气工程和工业电气自动化专业的主干专业课，其主要任务是以企业供配电系统的一次部分为主，讲述一般企业内部的电力供应和分配的问题。掌握主要一次电气设备的功能、结构、原理,并初步掌握使用、安装、检修、试验的基本技能。掌握企业的负荷计算、短路电流计算,一次主要电气设备的选择和校验。掌握企业变配电所的结线、所址、布置及安装图。掌握一般企业供配电系统的初步设计。同时了解发电厂及电力系统的基本知识,为今后从事企业供配电技术工作奠定基础。
学完本课程后，应达到下列基本要求：
1、了解电力系统及发电厂的基本知识。掌握一般企业内部的电力供应和分配的问题。包括电源的引接，企业变配电所的结线、所址、布置、结构及安装图。
2、掌握主要一次电气设备的功能、结构、原理,并初步掌握使用、安装、检修、试验的基本技能。
3、掌握企业的电力负荷计算、短路电流计算，一次主要电气设备的选择和校验，能完成企业供配电系统一次部分的初步设计。
二、教学内容和要求
(一)概论
１、教学内容和教学要求
教学内容:
(1）工厂供电的意义、要求及课程任务。
(2)工厂供电系统及发电厂、电力系统与工厂的自备电源。
（3)电力系统的电压与电能质量。
（4)电力系统中性点运行方式及低压配电系统接地型式。
教学要求:
（１）了解发电厂、电力系统的基本知识。
（2)理解电力系统中性点运行方式及电力系统的电压与电能质量。
（3）掌握工厂供电系统的组成、变配电所的任务、自备电源。
重点难点：
工厂供电系统的组成、变配电所的任务、自备电源、电力系统中性点运行方式及电力系统的电压与电能质量。
2、能力培养要求
通过本单元的教学，使学生初步具有读解工厂供电系统图、平面布线图的技能，逐步培养同学们根据工厂规模合理选择供电电压等级、供电配电方式、供配电系统布局的能力。
（二)供配电系统的主要电气设备
1、教学内容和教学要求
教学内容：
（1）电气设备概述
（2）电气设备中的电弧问题及对触头的要求
（3）高压一次设备
（4）低压一次设备
（5）电力变压器
（6）电流互感器和电压互感器
（7）无功补偿设备和成套配电装置
教学要求:
（１）了解电气设备的分类。
（2）理解电气设备中的电弧问题及对触头的要求。
（3）掌握高低压一次设备、电力变压器、互感器、无功补偿设备和成套配电装置的功能、结构、原理、安装、使用。
重点难点：
电气设备中的电弧问题、高低压一次设备、电力变压器、互感器、无功补偿设备和成套配电装置的功能、结构、原理、安装、使用。
2、能力培养要求
通过本单元的教学,使学生初步具有认知各种常用高、低压电气设备的技能，逐步培养同学们安装、使用、检修、试验的能力。
(三）工厂的电力负荷及其计算
1、教学内容和教学要求
教学内容:
(1）工厂的电力负荷与负荷曲线。
(2)三相用电设备组计算负荷的确定。
(3)单相用电设备组计算负荷的确定。
