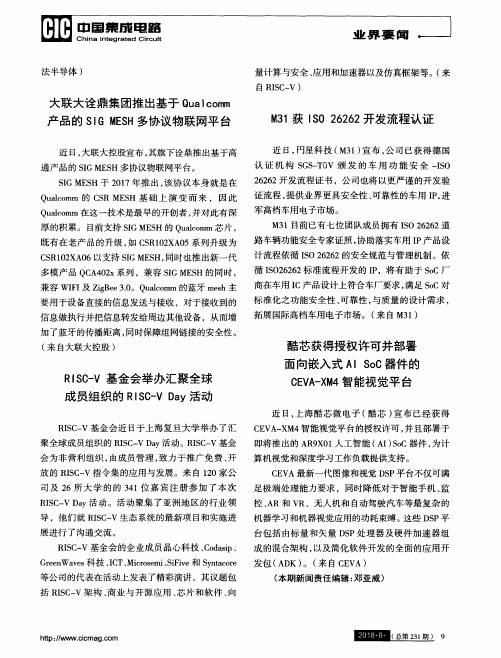

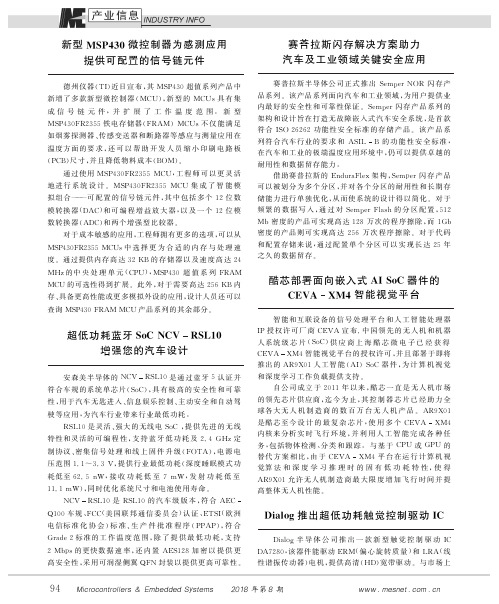

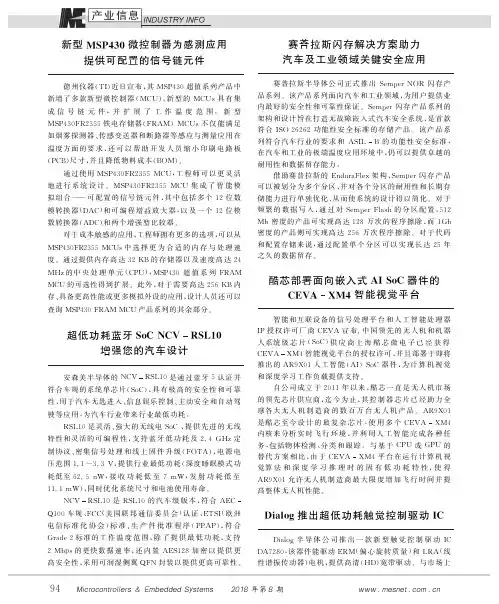

基于CEVA 最新一代图像和视觉DSP 平台，酷芯微电子
新一代Edge AI
在2018 世界人工智能大会期间，上海酷芯微电子有限公司(以下简称“酷芯微电子”)针对无人机、无人新零售、智能安防、家庭服务机器人、工业视觉、IOT 应用和通信等市场，推出了新一代AR9000 系列高性能、低功耗的Edge AI 边缘智能处理SoC。
据悉，该系列芯片集成了自主研发的远距离无线基带和射频、高性能ISP (Image Signal Processing)、神经网络专用加速器、视频编解码等核心技术，并且集成有USB3.0、千兆以太网、PCIE、CAN 总线等丰富的外围接口。
酷芯微电子董事长姚海平表示，本次发布的AR9000 系列，包含了
AR9101T、AR9201 两款SoC，这两颗芯片都已经进入批量量产阶段，近期有
不同应用领域的多家客户，已基于这两颗芯片开发出成熟落地的量产方案。
酷芯微电子董事长姚海平
两款AI 芯片定位于Edge 端
“AR9201SoC 芯片是针对客户需求做了很多行业领先的创新设计，首次集成无线基带低延时图传功能和强大AI 算力于一体的，以TSMC 28nm 低功耗工艺为基础，自主研发实现的超大规模Edge AI SOC 智能芯片”，酷芯微电子CEO 钟琪介绍称：
第一，AR9201 SOC 单芯片具有超大规模的高集成度，主要集成了四核主频1.5Ghz 高性能ARM Cortex-A7 CPU，提供强有力的系统应用开发能力，四核主频1Ghz 高性能CEVA DSP，提供超强的1.2TOPS 算力，还集成了单颗主频500MHz 高性能实时MCU，提供高性能实时控制能力。同时也集成了自主研发
2012研究生机器视觉课程检测及课程设计内容 一、回答下列问题： 1、什么是机器视觉，它的目标是什么？能否画出机器视觉检测系统的结构方 块图，并说出它们的工作过程原理和与人类视觉的关系？ 机器视觉是机器（通常指计算机）对图像进行自动处理并报告“图像中有什么”的过程，也就是说它识别图像中的内容。图像中的内容往往是某些机器零件，而处理的目标不仅要能对机器零件定位，还要能对其进行检验。 原始数据特征向量类别标识 特征度量模式分类器 机器视觉系统的组成框图 2、在机器视觉检测技术中：什么是点视觉技术、一维视觉技术、二维视觉技 术、三维视觉技术、运动视觉技术、彩色视觉技术、非可见光视觉技术等？ 能否说出他们的应用领域病句、案例？能否描述它们的技术特点？ 答：点视觉：用一个独立变量表示的视觉称之为点视觉。如应用位移传感器测量物体的移动速度。 一维视觉：普通的CCD。 两维视觉：用两个独立变量表示的视觉称之为两维视觉。比如普通的CCD。 三维视觉：用三个独立变量表示的视觉称之为三维视觉。比如用两个相机拍摄（双目视觉）；或者使用一个相机和一个辅助光源。 彩色视觉：用颜色作为变量的视觉称之为彩色视觉。物体的颜色是由照 射光源的光谱成分、光线在物体上反射和吸收的情况决定的。比如，一 个蓝色物体在日光下观察呈现蓝色，是由于这个物体将日光中的蓝光 反射出来，而吸收了光谱中的其他部分的光谱，而同样的蓝色物体， 在红色的光源照射下，则呈现红紫色， 非可见光视觉技术：用非可见光作为光源的视觉技术。比如非可见光成像技术。
3、机器视觉检测技术中：光源的种类有哪些？不同光源的特点是什么？光照 方式有几种？不同光照方式的用途是什么？又和技术特点和要求？ 机器视觉检测技术中光源有以下几种：荧光灯，卤素灯+光纤导管，LED 光源，激光，紫外光等。几种光源的特点如下： 成本亮度稳定度使用寿命复杂设计温度影响种类名 称 荧光灯低差差一般低一般 卤素灯+光纤导管高好一般差一般差LED光源一般一般好好高低光照方式有以下几种： 背景光法（背光照射）是将被测物置于相机和光源之间。这种照明方式的优点是可将被测物的边缘轮廓清晰地勾勒出来。由于在图像中，被测物所遮挡的部分为黑色，而未遮挡的部分为白色，因此形成“黑白分明”的易于系统分析的图像。此方法被应用于90%的测量系统中。 前景光法（正面照射）是将灯源置于被测物和相机之前。又可分为明场照射和暗场照射。明场照射是为了获得物体的几乎全部信息，照射物体的光在视野范围之内几乎全部反射回去；暗场照射是为了获取物体表面的凹凸，照射物体的光在视野范围之外有部分光反射回去。 同轴光法是将灯源置于被测物和相机之间。 4、机器视觉检测系统中，光学系统的作用是什么？光学器件有哪几种，它们 各自的作用是什么？光学镜头有几种类型，它们各自有何用途？光学镜头有哪些技术参数，各自对测量有什么影响？ 答：机器视觉检测系统中，光学系统用来采集物体的轮廓、色彩等信息。 光学器件主要有：镜头、成像器件（CCD和CMOS)、光圈、快门等。 镜头的作用是对成像光线进行调焦等处理，使成像更清晰；成像器件的作用是将光学图像转换成模拟电信号；光圈的作用如同人得瞳孔， 控制入射光的入射量，实现曝光平衡；快门的作用是将想要获取的光学
机器视觉系统中常用工业相机的分类 根据不同感光芯片划分 我们知道感光芯片是摄像机的核心部件，目前摄像机常用的感光芯片有CCD和CMOS 两种： １．CCD摄像机，CCD称为电荷耦合器件，CCD实际上只是一个把从图像半导体中出 来的电子有组织地储存起来的方法。 称为互补金属氧化物半导体，CMOS实际上只是将晶体管２．CMOS摄像机，CMOS“” 放在硅块上的技术，没有更多的含义。 表示互补金属氧化物半导体，但是不论CCD 表示电荷耦合器件而CMOS“” 尽管CCD“” 对于图像感应都没有用，真正感应的传感器称做图像半导体，CCD和CMOS 或者CMOS“” 传感器实际使用的都是同一种传感器图像半导体，图像半导体是一个P N结合半导体，能 “” 够转换光线的光子爆炸结合处成为成比例数量的电子。电子的数量被计算信号的电压，光线进入图像半导体得越多，电子产生的也越多，从传感器输出的电压也越高。 1 因为人眼能看到Lux照度（满月的夜晚）以下的目标，CCD传感器通常能看到的照度 传感器感光度的到倍，所以目前一般CCD摄像机的图像质范围在Lux，是CMOS310 0.1~3 量要优于CMOS摄像机。CMOS可以将光敏元件、放大器、A/D转换器、存储器、数字 信号处理器和计算机接口控制电路集成在一块硅片上，具有结构简单、处理功能多、速度快、耗电低、成本低等特点。CMOS摄像机存在成像质量差、像敏单元尺寸小、填充率低等问题，年后出现了有源像敏单元结构，不仅有光敏元件和像敏单元的寻址开关，而且还1989“” 有信号放大和处理等电路，提高了光电灵敏度、减小了噪声，扩大了动态范围，使得一些参数与CCD摄像机相近，而在功能、功耗、尺寸和价格方面要优于CCD，逐步得到广泛的应用。CMOS传感器可以做得非常大并有和CCD传感器同样的感光度，因此非常适用于特殊 应用。CMOS传感器不需要复杂的处理过程，直接将图像半导体产生的电子转变成电压信号，因此就非常快，这个优点使得CMOS传感器对于高帧摄像机非常有用，高帧速度能达 到到帧秒。 400100000/ 按输出图像信号格式划分 模拟摄像机 模拟摄像机所输出的信号形式为标准的模拟量视频信号，需要配专用的图像采集卡才能 转化为计算机可以处理的数字信息。模拟摄像机一般用于电视摄像和监控领域，具有通用性好、成本低的特点，但一般分辨率较低、采集速度慢，而且在图像传输中容易受到噪声干扰，导致图像质量下降，所以只能用于对图像质量要求不高的机器视觉系统。常用的摄像机输出信号格式有： 中国电视标准，行，场 PAL（黑白为CCIR），62550
什么是机器视觉技术？试论述其基本概念和目的。答：机器视觉技术是是一门涉及人工智能、神经生物学、心理物理学、计算机科学、图像处理、模式识别等诸多领域的交叉学科。机器视觉主要用计算机来模拟人的视觉功能，从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。机器视觉技术最大的特点是速度快、信息量大、功能多。机器视觉是用机器代替人眼来完成观测和判断，常用于大批量生产过程汇总的产品质量检测，不适合人的危险环境和人眼视觉难以满足的场合。机器视觉可以大大提高检测精度和速度，从而提高生产效率，并且可以避免人眼视觉检测所带来的偏差和误差。机器视觉系统一般由哪几部分组成？试详细论述之。答：机器视觉系统主要包括三大部分：图像获取、图像处理和识别、输出显示或控制。图像获取：是将被检测物体的可视化图像和内在特征转换成能被计算机处理的一系列数据。 该部分主要包括，照明系统、图像聚焦光学系统、图像敏感元件（主要是CCD和CMOS采 集物体影像。 图像处理和识别：视觉信息的处理主要包括滤波去噪、图像增强、平滑、边缘锐化、分割、图像识别与理解等内容。经过图像处理后，图像的质量得到提高，既改善了图像的视觉效果又便于计算机对图像进行分析、处理和识别。 输出显示或控制：主要是将分析结果输出到显示器或控制机构等输出设备。试论述机器视觉技术的现状和发展前景。 答：。机器视觉技术的现状：机器视觉是近20?30年出现的新技术，由于其固有的柔性好、 非接触、快速等特点，在各个领域得到很广泛的应用，如航空航天、工业、军事、民用等等领域。 发展前景：随着光学传感器、信息技术、信号处理、人工智能、模式识别研究的不断深入和计算机性价比的不断提高，机器视觉技术越来越成熟，特别是市面上已经有针对机器视觉系统开发的企业提供配套的软硬件服务，相信越来越多的客户会选择机器视觉系统代替人力进行工作，既便于管理又节省了成本。价格持续下降、功能逐渐增多、成品小型化、集成产品增多。 机器视觉技术在很多领域已得到广泛的应用。请给出机器视觉技术应用的三个实例并叙述之。答：一、在激光焊接中的应用。通过机器视觉系统，实时跟踪焊缝位置，实现实时控制，防止偏离焊缝，造成产品报废。 二、在火车轮对检测中的应用，通过机器视觉系统抓拍轮对图像，找出轮对中有缺陷的轮对，提高检测精度和速度，提高效率。 三、大批量生产过程中的质量检查，通过机器视觉系统，对生产过程中的产品进行质量检查 跟踪，提高生产效率和准确度。 什么是傅里叶变换，分别绘出一维和二维的连续及离散傅里叶变换的数学表达式。论述图像傅立叶变换的基本概念、作用和目的。 答：傅里叶变换是将时域信号分解为不同频率的正弦信号或余弦函数叠加之和。一维连续函数的傅里叶变换为：一维离散傅里叶变换为：二维连续函数的傅里叶变换为：二维离散傅里叶变换为： 图像傅立叶变换的基本概念：傅立叶变换是数字图像处理技术的基础，其通过在时空域和频率域来回切换图像，对图像的信息特征进行提取和分析，简化了计算工作量，被喻为描述图像信息的第二种语言，广泛应用于图像变换，图像编码与压缩，图像分割，图像重建等。作用和目的：图像的频率是表征图像中灰度变化剧烈程度的指标，是灰度在平面空间上的梯度。傅立叶变换的物理意义是将图像的灰度分布函数变换为图像的频率分布函数，傅立叶逆变换是将图像的频率分布函数变换为灰度分布函数。图像灰度变换主要有哪几种形式？各自的特点和作用是什么？ 答：灰度变换:基于点操作，将每一个像素的灰度值按照一定的数学变换公式转换为一个新的灰度值。灰度变换是图像增强的一种重要手段，它可以使图像动态范围加大，使图像的对比度扩展，
概述机器视觉工业五大典型应用 如今，自动化技术在我国发展迅猛，人们对于机器视觉的认识更加深刻，对于它的看法也发生了很大的转变。机器视觉系统提高了生产的自动化程度，让不适合人工作业的危险工作环境变成了可能，让大批量、持续生产变成了现实，大大提高了生产效率和产品精度。快速获取信息并自动处理的性能，也同时为工业生产的信息集成提供了方便。随着机器视觉技术成熟与发展，我们不难发现其应用范围越加的广泛，根据这些领域，我们大致可以概括出机器视觉工业的五大典型应用，这五大典型应用也基本可以概括出机器视觉技术在工业生产中能够起到的作用。 图像识别应用。 图像识别，是利用机器视觉对图像进行处理、分析和理解，以识别各种不同模式的目标和对象。图像识别在机器视觉工业领域中最典型的应用就是二维码的识别了，二维码就是我们平时常见的条形码中最为普遍的一种。将大量的数据信息存储在这小小的二维码中，通过条码对产品进行跟踪管理，通过机器视觉系统，可以方便的对各种材质表面的条码进行识别读取，大大提高了现代化生产的效率。 图像检测应用 检测是机器视觉工业领域最主要的应用之一，几乎所有产品都需要检测，而人工检测存在着较多的弊端，人工检测准确性低，长时间工作的话，准确性更是无法保证，而且检测速度慢，容易影响整个生产过程的效率。因此，机器视觉在图像检测的应用方面也非常的广泛，例如：硬币边缘字符的检测。2000年10月新发行的第五套人民币中，壹圆硬币的侧边增强了防伪功能，鉴于生产过程的严格控制要求，在造币的最后一道工序上安装了视觉检测系统；印刷过程中的套色定位以及较色检查、包装过程中的饮料瓶盖的印刷质量检查，产品包装上的条码和字符识别等；玻璃瓶的缺陷检测。机器视觉系统对玻璃瓶的缺陷检测，也包括了药用玻璃瓶范畴，也就是说机器视觉也涉及到了医药领域，其主要检测包括尺寸检测、瓶身外观缺陷检测、瓶肩部缺陷检测、瓶口检测等。 视觉定位应用
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 机器视觉思考题及其答案 1.什么是机器视觉技术？试论述其基本概念和目的。 答：机器视觉技术是是一门涉及人工智能、神经生物学、心理物理学、计算机科学、图像处理、模式识别等诸多领域的交叉学科。 机器视觉主要用计算机来模拟人的视觉功能，从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。 机器视觉技术最大的特点是速度快、信息量大、功能多。 机器视觉是用机器代替人眼来完成观测和判断，常用于大批量生产过程汇总的产品质量检测，不适合人的危险环境和人眼视觉难以满足的场合。 机器视觉可以大大提高检测精度和速度，从而提高生产效率，并且可以避免人眼视觉检测所带来的偏差和误差。 2.机器视觉系统一般由哪几部分组成？试详细论述之。 答：机器视觉系统主要包括三大部分：图像获取、图像处理和识别、输出显示或控制。 图像获取：是将被检测物体的可视化图像和内在特征转换成能被计算机处理的一系列数据。 该部分主要包括，照明系统、图像聚焦光学系统、图像敏感元件（主要是 CCD 和 CMOS）采集物体影像。 图像处理和识别：视觉信息的处理主要包括滤波去噪、图像增强、 1/ 19
平滑、边缘锐化、分割、图像识别与理解等内容。 经过图像处理后，图像的质量得到提高，既改善了图像的视觉效果又便于计算机对图像进行分析、处理和识别。 输出显示或控制：主要是将分析结果输出到显示器或控制机构等输出
1.什么是机器视觉 【概述】 机器视觉就是用机器代替人眼来做测量和判断。机器视觉系统是指通过机器视觉产品（即图像摄取装置，分 CMOS 和 CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。 机器视觉系统的特点是提高生产的柔性和自动化程度。在一些不适合于人工作业的危险工作环境或人工视觉难以满足要求的场合，常用机器视觉来替代人工视觉；同时在大批量工业生产过程中，用人工视觉检查产品质量效率低且精度不高，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。而且机器视觉易于实现信息集成，是实现计算机集成制造的基础技术。 正是由于机器视觉系统可以快速获取大量信息，而且易于自动处理，也易于同设计信息以及加工控制信息集成，因此，在现代自动化生产过程中，人们将机器视觉系统广泛地用于工况监视、成品检验和质量控制等领域。【基本构造】 一个典型的工业机器视觉系统包括：光源、镜头、 CCD 照相机、图像处理单元（或图像捕获卡）、图像处理软件、监视器、通讯 / 输入输出单元等。 系统可再分为： 主端电脑(Host Computer) 影像撷取卡(Frame Grabber)与影像处理器影像摄影机 CCTV镜头显微镜头照明设备： Halogen光源 LED光源 高周波萤光灯源闪光灯源其他特殊光源影像显示器 LCD 机构及控制系统 PLC、PC-Base控制器 精密桌台伺服运动机台 【工作原理】 机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格 / 不合格、有 / 无等，实现自动识别功能。 【机器视觉系统的典型结构】 一个典型的机器视觉系统包括以下五大块： 1.照明 照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。光源可分为可见光和不可见光。常用的几种可见光源是白帜灯、日光灯、水银灯和钠光灯。可见光的缺点是光能不能保持稳定。如何使光能在一定的程度上保持稳定，是实用化过程中急需要解决的问题。另一方面，环境光有可能影响图像的质量，所以可采用加防护屏的方法来减少环境光的影响。照明系统按其照射方法可分为：背向照明、前向照明、结构光和频闪光照明等。其中，背向照明是被测物放在光源和摄像机之间，它的优点是能获得高对比度的图像。前向照明是光源和摄像机位于被测物的同侧，这种方式便于安装。结构光照明是将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息。频闪光照明是将高频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步。 2.镜头FOV（Field Of Vision）=所需分辨率*亚象素*相机尺寸/PRTM（零件测量公差比）镜头选择应注意： ①焦距②目标高度③影像高度④放大倍数⑤影像至目标的距离⑥中心点 / 节点⑦畸变 3.相机 按照不同标准可分为：标准分辨率数字相机和模拟相机等。要根据不同的实际应用场合选不同的相机和高分辨率相机:线扫描CCD和面阵CCD；单色相机和彩色相机。 4.图像采集卡 图像采集卡只是完整的机器视觉系统的一个部件，但是它扮演一个非常重要的角色。图像采集卡直接决定了摄像头的接口：黑白、彩色、模拟、数字等等。 比较典型的是PCI或AGP兼容的捕获卡，可以将图像迅速地传送到计算机存储器进行处理。有些采集卡有内置的多路开关。例如，可以连接8个不同的摄像机,然后告诉采集卡采用那一个相机抓拍到的信息。有些采集卡有内置的数字输入以触发采集卡进行捕捉，当采集卡抓拍图像时数字输出口就触发闸门。 5.视觉处理器 视觉处理器集采集卡与处理器于一体。以往计算机速度较慢时，采用视觉处理器加快视觉处理任务。现在由于采集
1.Prove that a two-dimensional Gaussian filter can be extended by two one –dimensional Gaussian. 解： 二维高斯滤波器的公式是： ) 22( 2 22 2),(δ δ y x e A y x h + -?= (1) 我们还可以得到另一种形式： )]()([),(21y h x h A y x h ??= (2) 其中 2 221)(δ x e x h -= ，2 222)(δ y e y h - = (3) h 1(x) 和 h 2(y) 都是一维高斯滤波器， 它们可以分别在图像的x 轴和y 轴方向进行高斯滤波。 这样，一个二维高斯滤波器就可以扩展为x 轴和y 轴方向的两个一维高斯滤波器。 2. Find a formula to project ground maps onto an image of bird view in Cartesian coordinates, assuming that the camera is located at height of h above the origin of ground coordinate systems with the optical axis in downward direction. 解： 图 1 见图1。 设图像坐标系的原点在'' O (0, 0, f) ，地面坐标系的原点在' O (0, 0, h)，f 是照相机的焦距，h 是照相机的高度，且图像坐标系的X 轴和Y 轴分别平行于地面坐标系的x 轴和y 轴。很明显，如果图像上有一点是(X, Y, Z)，Z=f ， 则它对应的在地面上的点是 (x 0,y 0,z 0)，z=h ；由上图可以知道, 弧' C O 的长度大致等于y 0。 故 00fy fy Y z h ==； 若f=1， 则0 y Y h = 同理 00fx fx X z h = = ； 若f=1， 则0x X h = 弧' O A 近似等于线l , 线l 对应于图像坐标系中的线L ，用向量n (,,)A B C =表示线L 。 因为 0x X h = ， 0y Y h = ；所以 000x y A B C h h ++= 或写成 000Ax By Ch ++=； 上式就是投影面的方程，它的法线是(A , B , Ch )。这样，我们就可以用法线n = (A , B , C )表示图像平面。 3.A 8×8 image f[i, j] has gray levels given by the equation f[i, j] = |i – j |; i, j = 0, 1, 2, … 7. Find out the output images obtained by 3×3 mid-value filter and median filter over the image, respectively.
工业镜头的基本参数 工业镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像；就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。 当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与工业镜头基准面的距离(相当于调整人眼晶状体的位置)，可以将模糊的图像变得清晰。 由此可见，镜头在闭路监控系统中的作用是非常重要的。工程设计人员和施工人员都要经常与镜头打交道:设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。 一．工业镜头的安装尺寸，接口 所有的摄象机镜头均是螺纹口的，CCD摄象机的镜头安装有两种工业标准，即C安装座和CS安装座。两者螺纹部分相同，但两者从镜头到感光表面的距离不同。 C安装座:从镜头安装基准面到焦点的距离是17．526mm。 CS安装座:特种C安装，此时应将摄象机前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的距离是12．5mm。如果要将一个C安装座镜头安装到一个C S安装座摄象机上时，则需要加装一个5mm厚的接圈。 二．镜头的尺寸 以摄象机镜头尺寸分镜头可以分为1英寸、2／3英寸、1／2英寸、1／3英寸、1／4英寸、1／5英寸等规格，下面是一个简单的芯片尺寸规格表: 格式1英寸2/3英寸1/2英寸1/3英寸1/4英寸 高度9.6mm 6.6 mm 4.8 mm 3.6 mm 2.4 mm 宽度12.8 mm 8.8 mm 6.4 mm 4.8 mm 3.2 mm 摄像机镜头规格应视摄象机的CCD尺寸而定，两者应相对应。大概: ★摄像机的CCD靶面大小为1／2英寸时，镜头应选1／2英寸。 ★摄像机的CCD靶面大小为1／3英寸时，镜头应选1／3英寸。 ★摄像机的CCD靶面大小为1／4英寸时，镜头应选1／4英寸。 如果镜头尺寸比摄像机CCD靶面尺寸大时，将使图像视野比镜头视野小，即不能很好地利用镜头的视野；如果镜头尺寸比摄像机CCD靶面尺寸小时，将发生“隧道效应”，即图像有圆形的黑框，像在隧道里拍的一样。 监控相机一般都比较小，甚至小于1/3英寸；工业相机稍微大一些，一般1/2英寸到1英寸不等；传统的135相机底片比当前的一般感光芯片都大，36mm×24mm(1.4英寸×0.9英寸)，画面对角线长度为43mm(1.7英寸)，即是1.7英寸的，120中幅相机，其感光面尺寸有三种:45
数字图像处理与机器视觉 2015-2016期末试卷参考答案南昌大学研究生2015,2016年第2学期期末考试试卷 试卷编号: (开)卷课程名称: 数字图像处理与机器视觉适用班级: 2015级硕士研究生姓名: 学号: 专业: 学院: 机电工程学院考试日期: 题号一二三四五六七八九十总分累分人 签名题分 10 15 15 10 20 30 100 得分 考生注意事项:1、本试卷共4页，请查看试卷中是否有缺页或破损。如有请报告以便更换。 2、使用A4答题纸，注意装订线。 一、单项选择题(从下列各题四个备选答案中选出一个正确答案，并将其 代号填在题前的括号内。每小题1分，共10分) ( b )1.图像与灰度直方图间的对应关系是: a.一一对应 b.多对一 c.一对多 d.都不对 ( d )2. 下列算法中属于图象平滑处理的是: a.Hough变换法 b.状态法 c.高通滤波 d. 中值滤波 ( c )3.下列算法中属于图象锐化处理的是: a.局部平均法 b.最均匀平滑法 c.高通滤波 d. 中值滤波 ( d )4. 下列图象边缘增强算子中对噪声最敏感的是: a.梯度算子 b.Prewitt算子 c.Roberts算子 d. Laplacian算子 ( b )5. 下列算法中属于点处理的是: a.梯度锐化 b.二值化 c.傅立叶变换 d.中值滤波 ( d )6.下列算子中利用边缘灰度变化的二阶导数特性检测边缘的是:
a.梯度算子 b.Prewitt算子 c.Roberts算子 d. Laplacian算子 ( c )7.将灰度图像转换成二值图像的命令为: a.ind2gray b.ind2rgb c.im2bw d.ind2bw ( d )8.数字图像处理的研究内容不包括: a.图像数字化 b.图像增强 c.图像分割 d.数字图像存储 ( d )9.对一幅100?100像元的图象，若每像元用,bit表示其灰度值，经霍夫曼编码后图象的压缩比为2:1，则压缩图象的数据量为: a.2500bit b.20000bit c.5000bit d.40000bit ( b )10.图像灰度方差说明了图像哪一个属性: a.平均灰度 b.图像对比度 c.图像整体亮度 d.图像细节 第 1 页 二、填空题(每空1分，共15分) l. 图像处理中常用的两种邻域是 4-邻域和 8-邻域。 2.图象平滑既可在空间域中进行，也可在频率域中进行。 3.常用的灰度内插法有最近邻元法、双线性内插法和三次内插法。 4. 低通滤波法是使高频成分受到抑制而让低频成分顺利通过，从而实现图像平滑。 5.Prewitt边缘检测算子对应的模板是和。 -1 -1 -1 -1 0 1 0 0 0 -1 0 1 1 1 1 -1 0 1 (不分先后) 6.图像压缩系统是有编码器和解码器两个截然不同的结构块组成的。 7.灰度直方图的纵坐标是该灰度出现的频率。 8.依据图象的保真度，图象编码可分为无失真(无损)编码和有失真(有损)编码两 种。
工业4.0时代的到来，让机器视觉在智能制造业领域的作用越来越重要，人们对于机器视觉的认识也愈加深刻，机器视觉系统提高了生产的自动化程度，大大提高了生产效率和产品精度。 机器视觉系统可以通过机器视觉产品即图像摄取装置，将被摄取目标转换成图像信号，传送给专用的图像处理系统，得到被摄目标的形态信息，根据像素分布和亮度、颜色等信息，转变成数字化信号，然后图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。 1、图像识别应用 利用机器视觉对图像进行处理、分析和理解，以识别各种不同模式的目标和对象。图像识别在机器视觉工业领域中最典型的应用就是二维码的识别了，二维码就是我们平时常见的条形码中最为普遍的一种。将大量的数据信息存储在这小小的二维码中，通过条码对产品进行跟踪管理。通过机器视觉系统，可以方便的对各种材质表面的条码进行识别读取，大大提高了现代化生产的效率。 2、图像检测应用 检测是机器视觉工业领域最主要的应用之一，几乎所有产品都需要检测，而人工检测存在着较多的弊端，人工检测准确性低，长时间工作的话，准确性更是无法保证，而且检测速度慢，容易影响整个生产过程的效率。因此，机器视觉在图像检测的应用方面也非常的广泛，比如应用于印刷过程中的套色定位以及较色检查、包装过程中的饮料瓶盖的印刷质量检查，产品包装上的条码和字符识别，玻璃瓶的缺陷检测等。其中，机器视觉系统对玻璃瓶的缺陷检测，也包括了药用玻璃瓶范畴，也就是说机器视觉也涉及到了医药领域，其主要检测包括尺寸检
测、瓶身外观缺陷检测、瓶肩部缺陷检测、瓶口检测等。 3、物体测量应用 机器视觉工业应用最大的特点就是其非接触测量技术，同样具有高精度和高速度的性能，但非接触无磨损，消除了接触测量可能造成的二次损伤隐患。常见的测量应用包括，齿轮，接插件，汽车零部件，IC元件管脚，麻花钻，罗定螺纹检测等。 4、视觉定位应用 视觉定位要求机器视觉系统能够快速准确的找到被测零件并确认其位置。在半导体封装领域，设备需要根据机器视觉取得的芯片位置信息调整拾取头，准确拾取芯片并进行绑定，这就是视觉定位在机器视觉工业领域最基本的应用。 5、物体分拣应用 物体分拣应用是建立在识别、检测之后一个环节，通过机器视觉系统将图像进行处理，实现分拣。在机器视觉工业应用中常用于食品分拣、零件表面瑕疵自动分拣、棉花纤维分拣等。 随着社会现代化的蓬勃发展，我国工业取得了长足的发展。经过机器视觉检测市场的长期积累，我国涌现出一批具有一定实力的机器视觉研发和生产企业，泰视特就是代表企业之一。 机器视觉可以代替人眼做测量和判断，在工业自动化中的应用自然是十分重要的，我司机器视觉在食品、饮料、制药、酒水、日化、电子、五金、汽配、包装、印刷等行业均有广泛的应用，在不久的将来，还将会有更多领域的突破和发展。
华南农业大学期末考查试题 2009～2010学年第2学期考试科目：《机器视觉》 考试类型：开放考查作业提交时间：2010.12.15 学号：姓名：年级专业 题号一二三四五六七总分 得分 评阅人………………………………………………………………………………………………………… 一、填空题（每题2分，共16分） 1.图像数字化包括采样和量化两过程。 2.图像处理中常用的两种邻域是3×3和5×5。 3.从图像工程的角度上，机器视觉过程一般分为四个阶段，包括数字化成像、图像处理、图像分析和模型匹配等。图像分割技术是由图像处理向图像分析阶段过渡过程中必须的。 4.机器视觉系统通常由光源、光学成像系统、图像捕捉系统、图像采集与数字化、智 能图像处理与决策模块和控制执行机构等部分组成。 5.一般来说，采样间距越大，图像数据量越少，质量越低；反之亦然。 6.结构元素S在区域X内移动时其原点位置的集合就是S对X的腐蚀。 7.图像分割方法可以分成基于边缘的分割和基于区域的分割两类，前者是利用不同目标间像素属的不连续性实现目标分割的。 8.常见的一阶微分边缘检测算子有正交梯度算子、平滑梯度算子和Roberts等算子。 二、选择题（每题1分，共9分） 1.一幅灰度级均匀分布的图像，其灰度范围在[0，255]，则该图像像素的存储位数为d。 a.2 b.4 c.6 d.8 2.图像与灰度直方图间的对应关系是：b。 a.一一对应 b.多对一 c.一对多 d.多对多 3.下列关于区域形状的特征描述中，不正确是：b。 a.矩形度是物体面积与其最小外接矩形面积之比 b.边界的形状数具有平移、旋转和比例缩放不变性 c.当区域为圆时，圆形度达到最大值1
2019 年人工智能公需科考试多项选择题答案 二、多选择题 1.（）是指能够自己找出问题、思考问题、解决问题的人工智能。（ 2.0 分） A.超人工智能 B.强人工智能 C.弱人工智能 D.人工智能 我的答案： B √答对 2.根据国际评判健康的标准，（）的韩国中年人心血管呈理想状态。（ 2.0 分） A.0.1% B.0.2% C.0.4% D.0.67% 我的答案： D √答对 3.中国人工智能产业初步呈现集聚态势,人工智能企业主要集聚在经济发达的一 二线城市及沿海地区，排名第一的城市是（）。（ 2.0 分） A.上海 B.北京 C.深圳 D.杭州
我的答案： B √答对 4.癌症的治疗分为手术、放疗、化疗。据WTO 统计，有（）的肿瘤患者需要接受放疗。（ 2.0 分） A.18% B.22% C.45% D.70% 我的答案： D √答对 5.（）是利用计算机将一种自然语言（源语言）转换为另一种自然语言（目标语言）的过程。（ 2.0 分） A.文本识别 B.机器翻译 C.文本分类 D.问答系统 我的答案： B √答对 6.我们应该正确认识统计学中概率与个体之间的关系，概率是（）比较，从小到老的数据才是每个人的。（ 2.0 分） A.横向 B.纵向
D.立体 我的答案： B ×答错 7.（）是人工智能的核心，是使计算机具有智能的主要方法，其应用遍及人工智 能的各个领域。（ 2.0 分） A.深度学习 B.机器学习 C.人机交互 D.智能芯片 我的答案： B √答对 9.（）是一种基于树结构进行决策的算法。（ 2.0 分） A.轨迹跟踪 B.决策树 C.数据挖掘 D.K 近邻算法 我的答案： B √答对 10.癌症的治疗分为手术、放疗、化疗。据 WTO 统计，在 45% 的肿瘤治愈率中，比重最高的治疗方式是（）。（ 2.0 分） A.手术 B.放疗 C.化疗
什么是机器视觉技术？试论述其基本概念和目的。 答：机器视觉技术是是一门涉及人工智能、神经生物学、心理物理学、计算机科学、图像处理、模式识别等诸多领域的交叉学科。机器视觉主要用计算机来模拟人的视觉功能，从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。机器视觉技术最大的特点是速度快、信息量大、功能多。 机器视觉是用机器代替人眼来完成观测和判断，常用于大批量生产过程汇总的产品质量检测，不适合人的危险环境和人眼视觉难以满足的场合。机器视觉可以大大提高检测精度和速度，从而提高生产效率，并且可以避免人眼视觉检测所带来的偏差和误差。 机器视觉系统一般由哪几部分组成？试详细论述之。 答：机器视觉系统主要包括三大部分：图像获取、图像处理和识别、输出显示或控制。 图像获取：是将被检测物体的可视化图像和内在特征转换成能被计算机处理的一系列数据。该部分主要包括，照明系统、图像聚焦光学系统、图像敏感元件（主要是CCD和CMOS）采集物体影像。 图像处理和识别：视觉信息的处理主要包括滤波去噪、图像增强、平滑、边缘锐化、分割、图像识别与理解等内容。经过图像处理后，图像的质量得到提高，既改善了图像的视觉效果又便于计算机对图像进行分析、处理和识别。 输出显示或控制：主要是将分析结果输出到显示器或控制机构等输出设备。 试论述机器视觉技术的现状和发展前景。 答：。机器视觉技术的现状：机器视觉是近20～30年出现的新技术，由于其固有的柔性好、非接触、快速等特点，在各个领域得到很广泛的应用，如航空航天、工业、军事、民用等等领域。 发展前景：随着光学传感器、信息技术、信号处理、人工智能、模式识别研究的不断深入和计算机性价比的不断提高，机器视觉技术越来越成熟，特别是市面上已经有针对机器视觉系统开发的企业提供配套的软硬件服务，相信越来越多的客户会选择机器视觉系统代替人力进行工作，既便于管理又节省了成本。价格持续下降、功能逐渐增多、成品小型化、集成产品增多。 机器视觉技术在很多领域已得到广泛的应用。请给出机器视觉技术应用的三个实例并叙述之。答：一、在激光焊接中的应用。通过机器视觉系统，实时跟踪焊缝位置，实现实时控制，防止偏离焊缝，造成产品报废。 二、在火车轮对检测中的应用，通过机器视觉系统抓拍轮对图像，找出轮对中有缺陷的轮对，提高检测精度和速度，提高效率。 三、大批量生产过程中的质量检查，通过机器视觉系统，对生产过程中的产品进行质量检查跟踪，提高生产效率和准确度。 什么是傅里叶变换，分别绘出一维和二维的连续及离散傅里叶变换的数学表达式。论述图像傅立叶变换的基本概念、作用和目的。 答：傅里叶变换是将时域信号分解为不同频率的正弦信号或余弦函数叠加之和。 一维连续函数的傅里叶变换为： 一维离散傅里叶变换为： 二维连续函数的傅里叶变换为： 二维离散傅里叶变换为： 图像傅立叶变换的基本概念：傅立叶变换是数字图像处理技术的基础，其通过在时空域和频率域来回切换图像，对图像的信息特征进行提取和分析，简化了计算工作量，被喻为描述图
第一章机器视觉系统构成与关键技术 1、机器视觉系统一般由哪几部分组成？机器视觉系统应用的核心目标是什么？主要的分成几部分实现？ 用机器来延伸或代替人眼对事物做测量、定位和判断的装置。组成：光源、场景、摄像机、图像卡、计算机。 用机器来延伸或代替人眼对事物做测量、定位和判断。三部分：图像的获取、图像的处理和分析、输出或显示。 2、图像是什么？有那些方法可以得到图像？ 图像是人对视觉感知的物质再现。光学设备获取或人为创作。 3、采样和量化是什么含义？ 数字化坐标值称为取样，数字化幅度值称为量化。采样指空间上或时域上连续的图像（模拟图像）变换成离散采样点（像素）集合的操作；量化指把采样后所得的各像素的灰度值从模拟量到离散量的转换。采样和量化实现了图像的数字化。 4、图像的灰度变换是什么含义？请阐述图像反色算法原理？ 灰度变换指根据某种目标条件按照一定变换关系逐点改变原图像中每一个像素灰度值，从而改善画质，使图像的显示效果更加清晰的方法。对于彩色图像的R、G、B各彩色分量取反。 第二章数字图像处理技术基础 1、对人类而言，颜色是什么？一幅彩色图像使用RGB色彩空间是如何定义的？24位真彩色，有多少种颜色？ 对人类而言，在人类的可见光范围内，人眼对不同波长或频率的光的主观感知称为颜色。一幅图像的每个像素点由24位编码的RGB 值表示：使用三个8位无符号整数（0 到255）表示红色、绿色和蓝色的强度。 256*256*256=16,777,216种颜色。 2、红、绿、蓝三种颜色为互补色，光照在物体上，物体只反射与本身颜色相同的色光而吸收互补色的光。一束白 光照到绿色物体上，人类看到绿色是因为？ 该物体吸收了其他颜色的可见光，而主要反射绿光，所以看到绿色。 3、成像系统的动态范围是什么含义？ 动态范围最早是信号系统的概念，一个信号系统的动态范围被定义成最大不失真电平和噪声电平的差。而在实际用途中，多用对数和比值来表示一个信号系统的动态范围，比如在音频工程中，一个放大器的动态范围可以表示为： D = lg（Power_max / Power_min）×20； 对于一个底片扫描仪，动态范围是扫描仪能记录原稿的灰度调范围。即原稿最暗点的密度（Dmax）和最亮处密度值(Dmin)的差值。 我们已经知道对于一个胶片的密度公式为D = lg（Io/I）。那么假设有一张胶片，扫描仪向其投射了1000单位的光，最后在共有96%的光通过胶片的明亮（银盐较薄）部分，而在胶片的较厚的部分只通过了大约4%的光。那么前者的密度为： Dmin=lg（1000/960）= 0.02； 后者的密度为： Dmax=lg（1000/40）= 1.40 那么我们说动态范围为：D=Dmax-Dmin=1.40-0.02=1.38。 只要是扫描仪的动态范围能够大于胶片的动态范围，就可以真实的表现原稿上的信息，包括真实的反映出一些细微的暗部细节。 动态范围（Dynamic Range），最早是信号系统的概念，一个信号系统的动态范围被定义成最大不失真电平和噪声电平的差。而在实际用途中，多用对数和比值来表示一个信号系统的动态范围，对于底片扫描仪来说，动态范围是指扫描仪能记录原稿的色调范围，即原稿最暗点的密度（Dmax）和最l亮处密度值(Dmin)的差值。而对于胶片和感光元件来说，动态范围表示图像中所包含的从“最暗”至“最亮”的范围。动态范围越大，所能表现的层次越丰富，所包含的色彩空间也越广。 相机的动态范围越大，它能同时记录的暗部细节和亮部细节越丰富。请注意，动态范围与色调范围（tonal range）是不同的。
基于机器视觉的产品检测技术研究 1、机器视觉 1.1机器视觉的概念 机器视觉被定义为用计算机来模拟人的视觉功能，从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。一个典型的工业机器视觉应用系统包括光源、光学系统、图像采集系统、数字图像处理与智能判断决策模块和机械控制执行模块。系统首先通过CCD相机或其它图像拍摄装置将目标转换成图像信号,然后转变成数字化信号传送给专用的图像处理系统，根据像素分布!亮度和颜色等信息，进行各种运算来抽取目标的特征,根据预设的容许度和其他条件输出判断结果。 值得一提的是，广义的机器视觉的概念与计算机视觉没有多大区别，泛指使用计算机和数字图像处理技术达到对客观事物图像的识别、理解。而工业应用中的机器视觉概念与普通计算机视觉、模式识别、数字图像处理有着明显区别，其特点是： 1、机器视觉是一项综合技术，其中包括数字图像处理技术、机械工程技术、控制技术、电光源照明技术，光学成像技术、传感器技术、模拟与数字视频技术、计算机软硬件技术、人机接口技术等。这些技术在机器视觉中是并列关系。相互协调应用才能构成一个成功的工业机器视觉应用系统。 2、机器视觉更强调实用性，要求能够适应工业生产中恶劣的环境，要有合理的性价比，要有通用的工业接口，能够由普通工作者来操作，有较高的容错能力和安全性，不会破坏工业产品，必须有较强的通用性和可移植性。 3、对机器视觉工程师来说，不仅要具有研究数学理论和编制计算机软件的能力，更需要光、机、电一体化的综合能力。 4、机器视觉更强调实时性,要求高速度和高精度，因而计算机视觉和数字图像处理中的许多技术目前还难以应用于机器视觉，它们的发展速度远远超过其在工业生产中的实际应用速度。 1.2机器视觉的研究范畴 从应用的层面看，机器视觉研究包括工件的自动检测与识别、产品质量的自动检测、食品的自动分类、智能车的自主导航与辅助驾驶、签字的自动验证、目标跟踪与制导、交通流的监测、关键地域的保安监视等等。从处理过程看,机器视觉分为低层视觉和高层视觉两阶段。低层视觉包括边缘检测、特征提取、图像分割等，高层视觉包括特征匹配、三维建模、形状分析与识别、景物分析与理解等。从方法层面看，有被动视觉与主动视觉之，又有基于特征的方法与基于模型的方法之分。从总体上来看，也称作计算机视觉。可以说，计算机视觉侧重于学术研究方面，而机器视觉则侧重于应用方面。 机器人视觉是机器视觉研究的一个重要方向，它的任务是为机器人建立视觉系统，使得机器人能更灵活、更自主地适应所处的环境，以满足诸如航天、军事、工业生产中日益增长的需要（例如，在航天及军事领域对于局部自主性的需要，在柔性生产方式中对于自动定位与装配的需要，在微电子工业中对于显微结构的检测及精密加工的需要等）。机器视觉作为一门工程学科，正如其它工程学科一样，是建立在对基本过程的科学理解之上的。机器视觉系统的设计依赖于具体的问题，必须考虑一系列诸如噪声、照明、遮掩、背景等复杂因素，折中地处理信噪比、分辨率、精度、计算量等关键问题。 1.3机器视觉的研究现状 机器视觉研究出现于60年代初期，电视摄像技术的成熟与计算机技术的发展使得机器视觉研究成为可能。它作为早期人工智能研究的一部分，由于技术条件的限制，进展缓慢。80年代初，在D·Marr提出的计算视觉理论指导下，机器视觉研究得到了迅速发展，成为
1 机器视觉概念 简单来讲，机器视觉可以理解为给机器加装上视觉装置，或者是加装有视觉装置的机器。给机器加装视觉装置的目的，是为了使机器具有类似于人类的视觉功能，从而提高机器的自动化和智能化程度。机器视觉是使用光学器件进行非接触感知，自动获取和解释一个真实场景的图像，以获取信息和(/或)控制机器或过程。 2机器视觉系统包括：光路系统、面阵摄像机(CCD)、量化存贮单元、模板库、专用高速处理单元、监视单元等大模块。其中光路系统由程控光源、变焦伺服机构、自动光圈、光学镜片组等组成。 3主要技术 包括数字图像处理技术、机械工程技术、控制技术、光源照明技术、光学成像技术、传感器技术、模拟与数字视频技术、计算机软硬件技术、人机接口技术。 4光源选择 做机器视觉，一定会涉及到光源，它在机器视觉中有重要的作用，直接影响到图像的质量，进而影响到系统的性能。所以我们说光源起到的作用：就是获得对比鲜明的图像。图像的质量好坏，也就是看图像边缘是否锐利,具体来说1、将感兴趣部分和其他部分的灰度值差异加大2、尽量消隐不感兴趣部分3、提高信噪比，利于图像处理4、减少因材质、照射角度对成像的影响常用的有LED光源、卤素灯（光纤光源）、高频荧光灯。先简单介绍一下后面两种。卤素灯也叫光纤光源，因为光线是通过光纤传输的，适合小范围的高亮度照明。它真正发光的是卤素灯炮，功率很大，可达100多瓦。高亮度卤素灯炮，通过光学反射和一个专门的透镜系统，进一步聚焦提高光源亮度。卤素灯还有一个名字叫冷光源，因为通过光纤传输之后，出光的这一头是不热的。适合对环境温度比较敏感的场合，比如二次元量测仪的照明。但它的缺点就是卤素灯炮寿命只有2000小时左右。高频荧光灯，发光原理和日光灯类似，只是灯管是工业级产品，并且采用高频电源，也就是光源闪烁的频率远高于相机采集图象的频率，消除图像的闪烁。适合大面积照明，亮度高，且成本较低。但需要隔一定时间换灯管一定要进口的才过关，国内的高频做的不行，老有闪烁，国外最快可做到60KHz。 5.图像传感器的原理 成像物镜将外界照明光照射下的(或自身发光的)景物成像在物镜的像面上（焦平面）,并形成二维空间的光强分布(光学图像)。能够将二维光强分布的光学图像转变成一维时序电信号的传感器称为图像传感器。图像传感器输出的一维时序信号经过放大和同步控制处理后，送给图像显示器，可以还原并显示二维光学图像。当然，图像传感器与图像显示器之间
