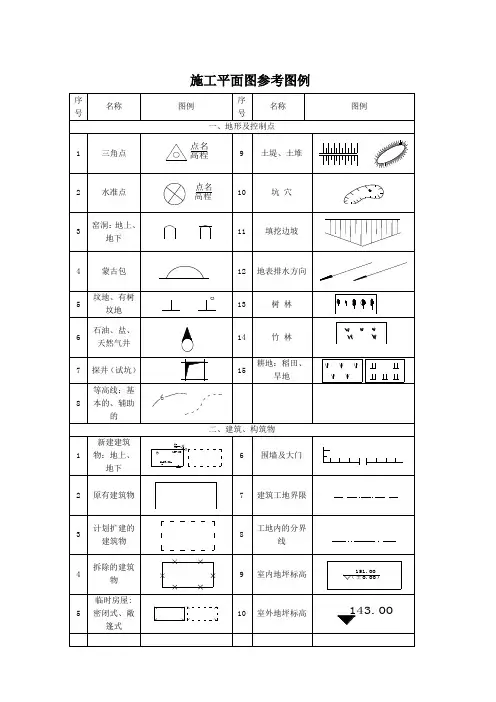

施工平面图参考图例
3
原有的 上水管线
临时给 水管线 给水阀 门（水嘴）
支管接 管位置
消火栓
原有上 下水井 4
5
6 7
8
投光灯
电杆
现在高压
6kv 线路 施工期间 利用的永久高 压
6kv 线路 临时高压 3-5kv 线路 现有低压
线路 拟建上 下水井 施工期间 利用
的永久低 压线
路
临时低压 线路
临时上 下水井 原有的 排水管线
临时排 水管线
?
卩
电话线 现有暖气 管道
临时暖气 管道
六、施工机械
挖土机:
卷扬机
履带式 起重机
---------- LLW.
---------- LLW.
——w
------------------- V V
—LVV —LVV-
——V --- V
推土机 铲运机 混凝土搅 拌机 灰浆搅拌
□
、
J
附表五施工总平面图 一、临时设置布局说明 二、安排计划说明 结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。 1、临时施工道路 施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。 2、临时供水布置 临时用水包括施工用水、生活用水、消防用水。其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。 配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。 3、临时供电布置 （1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。 （2）配电线路布置 根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。 4、材料堆场 根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。 5、施工场地排水 为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划： （1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。穿越临时道路采用排水管过路，区域范围内的雨水及基槽内排水通过水泵排入明沟中排放。 （2）当地面排水沟自流排水困难时，则考虑在边沟适当位置设置集水井，利用水泵强制排水，确保施工正常开展。 6、临时设施的布置 现场临时设施包括行政管理用房、生产车间、仓库及生活用房。生产车间包括工具库、钢筋加工、石材加工等。生活用房包括职工宿舍、食堂、厕所、浴室等。具体位置见施工平面布置图。 （1）生活与工作区场地四周挖设临时排水沟，并在生活区设砖砌排水沟与周边排水接通。 （2）生活区道路采用l5厘米塘渣+10厘米C15砼面层。 （3）生活废水经明沟直接排出场外。 （4）生活污水采用化粪池沉淀集中，定期处理，生活垃圾袋装化。 总平面布置图：
施工总平面图布置原则：1．满足施工进度、方法、工艺流程及施工组织的需求，平面布置合理、紧凑，尽可能减少施工用地。2．合理组织运输，保证场内道路畅通，运输方便，各种材料能按计划分期分批进场，避免二次搬运，充分利用场地。3．因地制宜划分施工区域的和临时占用场地，且应满足施工流程的要求，减少各工种之间的干扰。4．在保证施工顺利进行的条件下，降低工程成本，可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施。5．施工现场临时设施的布置，应方便生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内。6．施工平面布置应符合主管部门相关规定和建设单位安全保卫、消防、环境保护的要求。施工方案主要内容：施工方法的确定、施工机具的选择、施工顺序的确定，还应包括季节性措施、四新技术措施以及结合市政公用工程特点和由施工组织设计安排的、工程需要所应采取的相应方法与技术措施等方面的内容。重点分项工程、关键工序、季节施工还应制定专项施工方案 工程竣工报告1．由施工单位编制，在工程完工后提交建设单位。2．在施工单位自行检查验收合格基础上，申请竣工验收。3．工程竣工报告应含主要内容：(1)工程概况；(2)施工组织设计文件；(3)工程施工质量检查结果；(4)符合法律法规及工程建设强制性标准情况；(5)工程施工履行设计文件情况；(6)工程合同履约情况 招标附表(1)拟投入主要施工设备表；(2)拟配备本项目的试验和检测仪器设备表；(3)劳动力计划表；(4)计划开、竣工日期和施工进度网络图（或横道图）；(5)施工总平面图；(6)临时用地表。 分包安全(1)实行总承包的项目，安全控制由总承包方负责，分包方服从总承包方的管理。总承包方对分包方的安全生产责任包括：审查分包方的安全施工资格和安全生产保证体系，不应将工程分包给不具备安全生产条件的分包方；在分包合同中应明确分包方安全生产责任和义务；对分包方提出安全要求，并认真监督，检查；对违反安全规定冒险蛮干的分包方，应令其停工整改；总承包方应统计分包方的伤亡事故，按规定上报，并按分包合同约定协助处理分包方的伤亡事故。(2)分包方安全生产责任应包括：分包方对本施工现场的安全工作负责，认真履行分包合同规定的安全生产责任；遵守总承包方的有关安全生产制度，服从总承包方的安全生产管理，及时向总承包方报告伤亡事故并参与调查，处理善后事宜。沥青路面施工质量检测与验收项目：压实度、厚度、弯沉值、平整度、宽度、中线高程、横坡、井框与路面的高差等八项 夹渣。初灌混凝土量不够，造成初灌后埋管深度太小或导管根本就没有进入混凝土；(2)混凝土灌注过程拔管长度控制不准，导管拔出混凝土面；(3)混凝土初凝和终凝时间太短，或灌注时间太长，使混凝土上部结块，造成桩身混凝土夹渣；(4)清孔时孔内泥浆悬浮的砂粒太多，当混凝土冲破沉积砂层时，部分砂粒及浮渣被包人混凝土内 1．围护结构变形明显加剧。2．支撑轴力突然增大。3．围护结构或止水帷幕出现渗漏。4．开挖暴露出的基底出现明显异常。包括黏性土时强度明显偏低或砂性土层时水位过高造成开挖施工困难时。5．围护结构发生异常声响。6．边坡出现失稳征兆时。1．验收批：（由监理工程师组织施工单位项目专业质量（技术）负责人等进行验收） (1)主控项目的质量经抽样检验合格；(2) 一般项目中的实测（允许偏差）项目抽样检验的合格率应达到80%，且超差点的最大偏差值应在允许偏差值的1.5倍范围内；(3)主要工程材料的进场验收和复验合格，试块、试件检验合格；(4)主要工程材料的质量保证资料以及相关试验检测资料齐全、正确；具有完整的施工操作依据和质量检查记录。 2．分项工程 (1)分项工程所含的验收批质量验收全部合格； (2)分项工程所含的验收批的质量验收记录应完整、正确；有关质量保证资料和试验检测资料应齐全、正确。 3．分部（子分部）工程：（总监理工程师组织施工单位项目负责人和项目技术、质量负责人等进行验收） (1)分部（子分部）工程所含分项工程的质量验收全部合格；(2)质量控制资料应完整；(3)分部（子分部）工程中，地基基础处理、桩基基础检测、梁板混凝土强度、混凝土抗渗抗冻、预应力混凝土、回填压实等的检验和抽样检测结果应符合本规范规定；(4)外观质量验收应符合要求。 4．单位（子单位）工程 (1)单位（子单位）工程所含分部（子分部）工程的质量验收全部合格；(2)质量控制资料应完整；(3)单位（子单位）工程所含分部（子分部）工程有关安全及使用功能的检测资料应完整；(4)主体结构试验检测、抽查结果以及使用功能试验应符合相关规范规定； (5)外观质量验收应符合要求。 一、施工质量保证计划内容：1、明确质量目标2、确定管理体系与组织机构3、质量管理措施4、质量控制流程
施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求， 对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括： (1) 施工用地范围，施工用的各种道路; (2) 加工厂、制备站及有关机械的位置; (3) 各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4) 行政管理房、宿舍、文化生活福利建筑等； (5) 水源、电源、变压器位置，临时给排水管线和供电、动力设 施； (6) 机械站、车库位置； (7) 一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则
(1) 尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2) 合理组织运输，减少运输费用，保证运输方便通畅。 (3) 施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4) 充分利用各种永久性建筑物、构筑物和原有设施为施工服务, 降低临时设施的费用。 (5) 各种生产生活设施应便于工人的生产生活。 (6) 满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1) 各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2) 建设地区的自然条件和技术经济条件。 ⑶建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4) 各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5) 各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题；当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题；当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
六、施工总平面布置
㈠、施工场地布置 本标段施工区域内为农田、旱地、树林，场区附近有居民区。项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地，钢筋加工场地及存料场地设在施工现场。 详细布置见施工组织设计建议书表4《施工总平面布置》。 1.1项目经理部：本标段项目部共35人，拟于附近村庄租用民房300m2作为办公及生活驻地，项目经理部设工地实验室。 1.2路基施工一队：共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。 1.3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。 1.4桥涵施工队：共140人，配置活动房屋450m2；在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋，布置加工场、预制场和其它临时设施用地。 1.5路面施工队：共176人，配置活动房屋550m2，拟在既有惠崇公路与本工程终点交叉处附近平整场地总面积3000m2，作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。
㈡、施工道路布置 本标段交通条件较为便利，惠崇公路通往拟建线路终点，各种施工材料可由该公路运来。由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m，总长度2400m。 ㈢、临时水电布置 本标段施工及生活用水采用从当地水网接入，全线共需接入φ100输水干管2000m，φ50输水干管1500m。 施工用电从电网拉入，需要先同供电部门取得联系，搭设临时线路。全线计划安装2台400KVA变压器，设置于桥涵施工队及路面施工队。需搭设高压线路约1500m、低压线路约2000m。另配置1台250KW发电机备用。
一.教学目的 了解房屋的组成，房屋施工图的设计过程、设计容。 熟识施工图中常用的各种符号。 掌握建筑总平面图的形成、图示容、读图方法以及图样的绘制方法。 二.教学重点 讲课重点：施工图中常用符号 建筑总平面图的图示容，绘制方法。 三.教学难点 有序地讲解房屋的组成，不显得杂乱无序。 索引符号的使用学生容易混淆。 总平面图的图示容应事先整理好讲解的顺序。 四.布置作业 看书练习阅读总平面图 预习建筑平面图相关容 第十一章建筑施工图 §11-1 概述 房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。 房屋建筑图：将一幢拟建房屋的外形状和大小，以及各部分的结构、构造、装修、设备等容，按照“国标”的规定，用正投影方法详细准确地画出的图样。它是用以指导施工的一套图纸，所以又称为“施工图”。 一.房屋的组成及其作用
组成(P273图11-1)：基础（梁）、回填土（不是房屋的一部分），墙（外墙）、地面、楼面、屋面（隔热层、女儿墙、檐口线）、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门（房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。 注意前后顺序的安排。 二.施工图的产生及其分类 房屋建造需两个阶段：设计、施工。 房屋建筑图（施工图）的设计也需两个阶段：初步设计、施工图设计。（对一些复杂工程，还应增加技术设计（扩大初步设计）阶段，为调节各工种的矛盾和绘制施工图作准备） （一）初步设计阶段 1.设计前的准备 2.方案设计 3.绘制初步设计图 （二）施工图设计阶段——注意是将已经批准的初步设计图，按照施工的要求给予具体化。 一套完整的施工图，应包括： 1.图纸目录 2.设计总说明 3.建筑施工图（建施） 4.结构施工图（结施） 5.建筑装修图 6.设备施工图（设施）
7、施工总平面图 1.1 施工场地布置原则 本工程总布置根据建筑物结构特点、施工场地条件和进度要求进行，其布置原则如下：（1）在招标文件规定和经业主同意、指定的范围内布置本工程所需的临建设施，根据施工区及场地条件，采用相对集中布置的方式； （2）充分利用施工区附近现有企业和生活设施，尽量缩小施工附属企业的规模，必须修建的施工及生活设施可按临时标准修建，以减少工程费用； （3）节约用地，少占农田，因地制宜； （4）合理安排料场和弃渣场，利用开挖弃渣填滩填沟造地，布置后期使用的场地； （5）充分考虑周边环境、地质条件及与周边已建项目的相互协调，减少施工干扰，保证施工安全； （6）按国家有关规定和招标文件要求，所有的生活、生产等设施布置均满足安全生产、文明施工的要求； （7）各施工场地及营地均按有关要求配置足够可靠的环保及消防设施，减少和避免施工对周边环境和公众利益的损害，并无偿提供给发包人、监理、设计使用，以及为其他标段承包人提供方便； （8）积极响应招标文件，满足招标文件的各项要求。 1.2 生产生活区布置 1、生产区本工程将生产区和生活办公区分开布置，临建设施包括混凝土搅拌站、堆料场、砼预制场、钢筋加工场、仓库、砼预制场、土工布加工厂、机械维修厂、油库、停车场及 其它辅助配套设施，计划总占地400m2临建总面积200m2 （1）混凝土搅拌站：用于工程内所有混凝土的分散拌和，每处搅拌站设置J350砼搅拌机各2台及水泥仓库。水泥仓库采用临时房屋建筑，建筑面积50用，混凝土搅拌站占地 总面积100m2。 （2）砂石料场：砂石料场布置在混凝土搅拌站附近，主要堆放搅拌混凝土用骨料 及砂，分类露天堆放，周边砌筑浆砌石挡墙和分隔墙，墙高 1.5m,计划占地100m2
7、施工总平面图 1.1施工场地布置原则 本工程总布置根据建筑物结构特点、施工场地条件和进度要求进行，其布置原则如下： （1）在招标文件规定和经业主同意、指定的范围内布置本工程所需的临建设施，根据施工区及场地条件，采用相对集中布置的方式； （2）充分利用施工区附近现有企业和生活设施，尽量缩小施工附属企业的规模，必须修建的施工及生活设施可按临时标准修建，以减少工程费用； （3）节约用地，少占农田，因地制宜； （4）合理安排料场和弃渣场，利用开挖弃渣填滩填沟造地，布置后期使用的场地； （5）充分考虑周边环境、地质条件及与周边已建项目的相互协调，减少施工干扰，保证施工安全； （6）按国家有关规定和招标文件要求，所有的生活、生产等设施布置均满足安全生产、文明施工的要求； （7）各施工场地及营地均按有关要求配置足够可靠的环保及消防设施，减少和避免施工对周边环境和公众利益的损害，并无偿提供给发包人、监理、设计使用，以及为其他标段承包人提供方便； （8）积极响应招标文件，满足招标文件的各项要求。 1.2生产生活区布置 1、生产区 本工程将生产区和生活办公区分开布置，临建设施包括混凝土搅拌站、堆料场、砼预制场、钢筋加工场、仓库、砼预制场、土工布加工厂、机械维修厂、油库、停车场及其它辅助配套设施，计划总占地400m2，临建总面积200m2。 （1）混凝土搅拌站：用于工程内所有混凝土的分散拌和，每处搅拌站设置J350
砼搅拌机各2台及水泥仓库。水泥仓库采用临时房屋建筑，建筑面积50m2，混凝土搅拌站占地总面积100m2。 （2）砂石料场：砂石料场布置在混凝土搅拌站附近，主要堆放搅拌混凝土用骨料及砂，分类露天堆放，周边砌筑浆砌石挡墙和分隔墙，墙高1.5m，计划占地100m2。 （3）材料仓库：材料仓库主要是机械配件等物资资料的储存，并专设五金、劳保用品、机电设备仓库。各施工仓库具体建筑面积和占地面积见下表。 材料仓库汇总表 （4）钢筋加工场：钢筋加工厂布置在混凝土生产系统附近，主要承担钢筋砼栅栏板及边梁以及临建设施钢筋的制作。计划建筑面积50m2，占地50m2。 （5）机械修理厂：用于机械简易维修及日常保养，计划建筑面积50m2，占地60m2。 （6）油库：为方便机械加油，工区内设置1个20T油罐，计划占地70m2。 （7）施工机械停放场：非施工期间机械停放处，占地面积100m2。 （8）砼预制场：预制场地主要预制部分栅栏板等，计划占地200m2。先在下面铺一层8cm的石渣，石渣要用压路机进行碾压，上面浇筑5cm厚C10砼，表面要求抹光，并设置必要的排水设施。模板采用定形钢模，采用平浇法施工，材料贮存以二周为限。 2、办公生活区 办公生活区布置在敬安镇附近，租用当地房屋，距离施工现场近，便于工程施工总体管理。布置包括办公及管理用房（包括业主、监理办公用房）、试验室、职工宿舍等及其它辅助配套设施，主要采用临时活动房屋。办公生活区总计建筑面积200m2，计划占地500m2，各临时设施布置如下： （1）办公及管理用房：是参建业主、监理和施工项目部管理人员办公所用房屋，计划建筑面积100m2。 （2）实验室：是指为满足本建筑物工程质量检查而在施工现场所做试验应建的临
施工总平面图布置说明 1、生活区平面布置 经现场实际踏勘，本工程施工临时生活区拟设置在小区内，紧靠工程现场，生活区内实行封闭管理，工地和民工居住地分离，严格控制工地人员的出入流动，工地临设内设置隔离观察室，民工居住房屋每间不得超过15人，每人床铺不得少于2ｍ2。生活区内设置办公区、工棚、搅拌站、钢筋加工棚、库房、淋浴室、隔离室等。 2、临时用水 为满足施工现场生产、生活、试验、消防用水的需要，按建设单位提供的接水点，敷设一条D50渡锌钢管至生活区，接水点按照要求设置水表计量，生活区内设高位水箱，水箱高度以满足需要为准，由水箱敷设管道进入生活区各个用水点，施工现场不单独敷设水管，采用临时水管和水车联合供水满足要求。水管过路埋设深度大于70cm，过路段采取D80钢管护套敷设。生活、生产区包括洗浴、厨房、搅拌站等支线位置分别接D20、D25、D32管以满足用水需求。 3、临时用电 施工现场需安装1台变压器，其用电量通过计算确定，计算结果见下表。依甲方给定电源引电于施工现场及临时生活区，施工现场用电采取外电线路与自备发电机联合供电型式进行，以外电为主，自备发电机以备突发停电采用。临时电布置详见施工平面总布置图。 4、施工现场围挡 施工现场与外界接触处均设置施工围挡，采取封闭式施工方式，各主要出入口设置大门，均指派专人留守，严格控制外界无关人员进入工地，为预防流行性疾病，严格控制工地之间的人员互动。采取我单位统一市政施工围挡，围挡高度 2.0m，围档设置高度一致，颜色鲜明，整齐而美观，在施工前统一重新喷塑，以树立我单位良好的施工形象。 5、施工区域平面布置 根据对本标段工程施工现场的分析、调查和研究，本工程施工场地满足现场槽边堆放土方要求，施工时开槽土方均堆至沟槽槽边，多余土方运至指定地点暂存。施工顺序为电力、雨污水、电信、道路、给水。电力、雨污水结构施工完毕且回填土至设计道路路床高后，展开电信管线施工，同时进行道路结构、给水管线的施工。以尽量不产生交叉矛盾而又不浪费施工空间为原则，各单位工程均采取流水线作业方式，尽量缩短占用施工空间的时间，为整体工程关键线路施工工序赢得时间和作业空间。
施工现场总平面布置 1 施工现场总平面布置原则 本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下： 1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。 2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。 3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。 4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。 5、合理布设施工临时用水、用电线路，保证工程顺利施工。 6、施工平面布置尽量减少对周围环境的破坏。 2施工总平面布置方案 2.1现场办公设施布置 1、办公用房 根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。 2、办公区域场地绿化 为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。 3、办公区域形象设计标准 （1）编制说明 我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有
关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。 （2）现场形象工作计划 1）保证行政办公用品及对外交流手段统一 2）保证现场临建的标准、统一 3）保证员工着装的统一 （3）阶段性现场形象工作计划安排 现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。 施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。 随着施工进度，视条件在恰当位置悬挂本工程广告布或树立广告牌，其上书写工程名称以及建设单位、设计单位、监理单位、总承包商名称等。 2.2生活设施布置 1、本工程专业分项较多，施工工期较为紧张，施工人数高峰期约300人。根据我单位以往的施工经验，为方便施工人员上下班，保障休息时间，同时根据总体施工部署，生活区布置在施工现场南侧红线范围内，具体位置由业主确定，来满足施工高峰期工人的需求。 2、职工宿舍内，上下铺，床架被褥统一、床头设置床头卡。 3、生活区食堂内配冰柜、蒸箱、炉灶等设施，要求通风、卫生，经常保持清洁，生熟间要分隔。 4、淋浴间内设冲淋装置，厕所及浴室内墙面贴1.5m高白磁砖墙裙，便池便槽侧壁贴白磁砖，地面贴防滑地砖。 2.3施工现场生产设施布置 1、施工用仓储设置布置 根据现场情况，现场设置1个仓库，位于现场的南侧，面积均为150m2。 2、现场试验室布置 现场实验室设置在施工现场的南侧，实验室内配备标准混凝土及砂浆养护池、标准混凝土及砂浆试块模具、坍落度检验设备、各种必要的计量和现场取样设备，面积为50m2。 3、施工场地内厕所布置
现场管理 施工现场管理的目标是建立一个有序、文明、安全、环保的施工现场，管理要点包括： 1、根据施工组织总设计要求，按施工总平面图规划分阶段实施施工总平面布 置，并做好总平面图的管理。 2、对环境因素进行识别，掌握环境信息，采取应对措施，保证施工现场及周边环 境，材料、设备、成品保护得到有效控制。 3、建立和执行安全防范和治安管理制度，落实防范范围和责任，检查和救护系统 的适应性和有效性。 4、建立现场卫生防疫管理网络和责任系统，落实专人负责管理并检查职业健康服 务和救援的有效性。 5、制定施工活动中产生的废水、废气、废料的三废防治，或处理方案。 6、施工平面规划设计原则： a、平面布置科学、合理、施工场地占地面积少。 b、合理组织运输，减少二次搬运。 c、施工区域的划分和场地的临时占用应符合施工部署和施工流程的要求，减少 相互干扰。 d、充分利用现有建筑物和现有设施为项目施工服务，降低临时设施的建造费 用。 e、临时设施应方便生产和生活，办公区、生活区应与生产区分离设置。 f、符合节能、环保、安全、消防等要求。 7、施工平面图设计要点： a、设置大门，引入场外道路。施工现场宜设置两个以上大门，大门应考虑周边 路网情况，转弯半径和坡度限制，大门的高度和宽度，应满足车辆运输要求， 尽可能与加工场地、仓库的位置要求一致。 b、布置大型机械设备。布置塔吊时应考虑其覆盖范围，可吊物件的运输和堆放。 c、布置仓库堆场。尽可能接近使用场地，考虑交通线路，卸货时间长的仓库应 远离路边。 d、布置加工厂。有关联的加工厂地尽量集中，尽量减少二次搬运，减少运输量。 e、留置内部临时运输道路，保证材料运输、停放都不影响正常施工。 f、布置临时办公场所，尽量设置在工地入口处。 g、布置临时水电管网和动力设施，临时总变电站应设在高压线进入工地处，尽 量避免高压线穿过工地。但应有充分的蓄电能源装备。临时水池、水塔尽量 设在屋面，与消防用水可一并考虑。 h、要有系统的门禁和巡更报警装置。 i、施工平面图应与施工组织设计同时报批。
施工总平面图编制人： 审核人： 四川兴江泰建设工程有限公司
施工总平面图 投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
施工总平面布置说明 一、施工总平面布置依据 （1）施工现场的实际踏勘； （2）按照建筑施工安全检查标准具体要求，结合本工程实际施工现场，对施工现场进行合理布置。 二、施工总平面布置原则 （1）为了保证总工期及工程质量的要求，我公司本着充分利用现有场地，合理安排施工顺序的原则，现场既要合理科学地布置，又要本着施工方便的基本原则，使临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次搬运，并避免现场临时设施频繁搬迁而影响工程进展。 （2）钢材堆场、钢材加工棚、周转材料堆场、砖堆场、砂石堆场、库房、办公室及住宿等均设置在现场。 三、施工现场平面布置与管理 如果我公司中标，将在施工过程中针对施工现场情况依据布置原则进行具体灵活的布置。 （1）在施工现场布置时，要进行公司企业标识的体现。具体表现为保证行政办公用品及对外交流手段统一，现场临时建筑标准统一；项目部员工着装统一等。 施工脚手架搭设完成后，结构主体统一用绿色密目安全网全封闭围挡，其中在施工层用专用隔声防尘幕布围挡。在建筑物最高位置四面张挂横式条幅，进行建设单位和公司的宣传。 （2）为了在施工场地有序地组织现场的平面及立体交叉作业，确定文明施工，施工平面管理由项目经理负责，进行调度平衡。 （3）为了确保施工安全，本工程进行全封闭施工，建筑物四面脚手架满挂密目安全网防护，在建筑物主要出入口外搭设安全架棚，施工场地做临时围挡维护进行封闭施工。 （4）施工现场的水准点、轴线控制点、埋地电缆、水管、架空线路均设置醒目的标识，并加以保护，任何人不得损坏、移动。 （5）凡进入现场的设备，材料应按制定位置放置，不得任意堆放，并做到整齐有序，挂牌明示。 四、各类设施的布置 1、钢材堆场和钢材加工场 在场地内设置钢材堆场和钢材加工区，加工好的成品钢材用塔吊直接调运到作业点。
1 施工场地布置的原则 根据本标段特点，按照安全、质量、环保、文明工地的相关标准要求对各种临时工程整体规划，合理布局，统一实施。充分利用现有条件，合理利用当地资源，注意保护生态景观，努力构建和谐的施工环境，积极主动为业主分忧。场地布置的主要原则为： （1）安全性原则：符合有关安全生产、劳动保护、防火、防洪等法律、法规和要求，必须制定切实、有效的安全措施，确保安全。 （2）环保性原则：根据现场施工环境，结合当地环保部门要求，有利于环境保护和水土保持，尽可能减少施工对环境产生的不利影响。临时房屋及其它设施布置要结合市容的美观、安全、经济、合理、实用；生活、生产设施尽量分离。临时排水设施要尽量利用永久排水设施，能修的就先修，做到永临结合。 各施工设施区均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为他人提供方便。所有的施工设施布置要体现安全生产、文明施工。 （3）实用性原则：现场布置规划设计尽量靠近施工工点，实用方便，不重复建设，确保各项设施的高效使用。严格遵照招标文件给定的场地位置、占地面积和占用时间，按照设计图纸提供的施工条件和施工要点，遵循葫芦岛市有关工程建设和建筑法规，认真到现场勘察，因地制宜，精心布置，做到合理可行。 （4）合理性原则：便于施工管理，便于劳力、机具设备和材料等调配，有利于减少施工干扰，有利于文明工地建设。充分利用既有市政道路交通，减少施工临时便道工程。 所有的生活、生产临建设施、施工辅助设施及施工道路布置均按招标文件要求及业主提供的各种条件在指定的场地进行规划布置。 临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，以降低工程造价，并尽量减少与其它标段工程施工的干扰和影响。 （5）经济性原则：充分利用工程所在区域现有道路加以拓宽改造，以节约土地造福地方，尽量减少临时工程的投入。 根据工程特点、规模及场地条件，施工场地采用集中布置的方式。 2 临时设施布置及说明 根据选定的施工工法及施工工序及业主给定的建筑红线。 工期为：2020年4月10—2020年5月10日 30日历天。 本标段施工平面布置图见“附图五施工总平面图”。 2.1施工临时设施

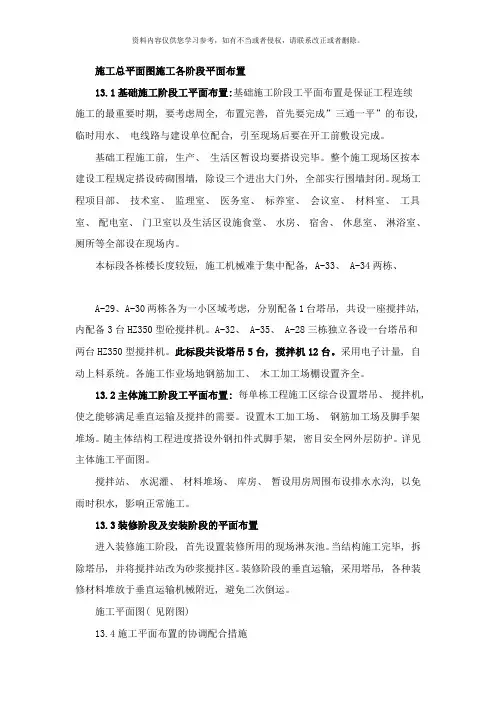

施工总平面图施工各阶段平面布置 13.1基础施工阶段工平面布置:基础施工阶段工平面布置是保 证工程连续施工的最重要时期，要考虑周全，布置完善，首先要完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。 基础工程施工前，生产、生活区暂设均要搭设完毕。整个施工现场区按本建设工程规定搭设砖砌围墙，除设三个进出大门外，全部实行围墙封闭。现场工程项目部、技术室、监理室、医务室、标养室、会议室、材料室、工具室、配电室、门卫室以及生活区设施食堂、水房、宿舍、休息室、淋浴室、厕所等全部设在现场内。 本标段各栋楼长度较短，施工机械难于集中配备，A-33、A-34两栋、 A-29、A-30两栋各为一小区域考虑，分别配备1台塔吊，共设一座搅拌站，内配备3台HZ350型砼搅拌机。A-32、A-35、A-28三栋独立各设一台塔吊和两台HZ350型搅拌机。此标段共设塔吊5台，搅拌机12台。采用电子计量，自动上料系统。各施工作业场地钢筋加工、木工加工场棚设置齐全。 13.2主体施工阶段工平面布置：每单栋工程施工区综合设置塔吊、搅拌机，使之能够满足垂直运输及搅拌的需要。设置木工加工场、钢筋加工场及脚手架堆场。随主体结构工程进度搭设外钢扣件式脚手架，密目安全网外层防护。详见主体施工平面图。 搅拌站、水泥灌、材料堆场、库房、暂设用房周围布设排水水沟，以免雨时积水，影响正常施工。 13.3装修阶段及安装阶段的平面布置 进入装修施工阶段，首先设置装修所用的现场淋灰池。当结构施工完毕，拆除塔吊，并将搅拌站改为砂浆搅拌区。装修阶段的垂直运
输，采用塔吊，各种装修材料堆放于垂直运输机械附近，避免二次倒运。 施工平面图（见附图） 13.4施工平面布置的协调配合措施 现场平面布置应充分考虑各种环境因素施工需要，工程基础、主体、装修各阶段的施工布置应采用如下原则措施。 （1）现场平面随着工程施工进度布置和安排，各阶段平面布置与该阶段的施工重点相适应。 （2）在平面布置充分考虑了施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。 （3）施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。 （4）临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。 13.5现场布置保证连续施工的措施 本工程为确保连续施工对整个场区施工机械、材料堆场、办公生活临时设施的布置如下措施： 1、场区围挡、道路及环境布设考虑连续施工的需要 本工程在现场南、北各设1个工地大门，共设二个门，其中北侧为主入口，南侧为现场管理人员出入口，在现场和北侧设一条施工临时道路，路宽6米，100厚C20砼浇筑。现场办公室设在现场南侧，由于场地较小，工人及管理人员食宿均设于南侧，见施工总平面布置图。 为保证施工现场的优美整洁，创建绿色工地，在现场办公区设置花坛，并将除建筑物、施工道路、绿化池以外的地面全部硬化，使硬化指标达到85%，绿化指标达到15%。 2、现场施工机械布置考虑连续施工的需要
8、施工总平面图 第一节、施工总平面图布置原则 施工总平面布置由项目部总体布置，统一协调。现场施工场地由项目部统一规划、安排、统一管理。具体原则如下:在满足建设单位要求的前提下，结合我单位标准，并将二者有机的结合在一起布置施工现场。 在满足施工要求的前提下，尽可能节约施工用地。 在满足施工需要和文明施工“双标化”的前提下，尽可能利用原有设施，减少临时设施的建设投资。 合理组织场内交通运输，最大限度地减少场内二次搬运，避免各工种、各单位之间的相互干扰。 满足安全生产、文明施工尺寸场地的要求，生活区和生产区分离布置，生活区占用独立的地块。 符合施工现场给水排水规范要求和城市环境卫生的要求。 符合施工现场安全用电规范的要求。 在场地布置时，避免土建、安装、装饰单位的相互干扰，并且应满足建设单位的有关要求。 平面布置时充分考虑到室外工程的施工状况。 按施工进度分阶段调整施工现场总平面布置。 按“双标化”要求布置现场，大门一侧布置工程概况牌及十牌二图及有关的安全标识和宣传画。 第二节、施工总平面布置 1.施工道路布置 昆明市公路及道路网发达，给水管衔接工程紧靠道路，交通运输方便。给本工程施工范围内道路己具备。 在各构筑物间均拟修筑施工便道（在设计的区间路位置）与进场道路相连接。施工便道在原填筑路基上铺筑10cm厚碎石，再铺筑20cm厚粉煤碴路面。 2.水、电系统及通讯设施
(1)供水系统 本工程用水包括施工用水和生活用水，拟由业主提供的在接水处安设计量水表后沿施工区用镀锌管引至各用水点。 (2)供电系统 拟引接业主提供的电源线至配电室。配电室内配备相应的开关柜及电器控制设备，各主要用电点采用专线供电(如抽水、砼系统的用电)，使其用电得到有效保证。配电室采用砖瓦结构，面积20m2。施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。 为防电力线路出现故障或供电部门临时停电维修及工地机械设备用电量超过时引起工地用电电力不足，本工程自备2台75kW移动式柴油发电机组，作备用电源供用。 (3)通讯设施 本工程位于城区，通讯发达，项目部拟申请电信固定电话1部，并申请接入宽带互联网，项目部主要管理人员各配备1部移动电话，以利于工程项目部对内、对外通讯联络及工程信息沟通。 3.砂石料系统 本工程施工用砂石料拟外购运至工地使用，现场设材料堆场，砂、料场、碎石料场采用浆砌块石相隔。。 4.混凝土系统 (1)混凝土拌和系统布置与设备选型 砼拌和系统布置: 为满足高峰期的砼施工需要和拌制砼的质量要求，拟集中配置1台HZ50型强制式搅拌机，生产能力50m3/h。拌和站面积50m2。 砂石料供应: 本工程所用砂、碎石料拟外购供应，混凝土系统旁设砂石料堆场。砂石料场正立面为砼拌和系统，便于砼拌和时砂石料喂料。 水泥仓库: 在工地临时布置区修建一座储备量100t的袋装水泥库。
附件五 施工总平面图 项目经理部 生活区 试验室 各分部及其他 帮扶检测 一、填空题． 说明：1.项目经理部、生活区、路基桥涵分部及中心试验室均设置在 河道一侧，临时占地共计4000m 2。 整个标段所设拌合站、料场及预制厂，设置在项目部同侧，临时占地 共计30000m 2 。 2.本合同段沿线施工现场用洒水车拉水。 3.施工驻地、砼拌和站及料厂配备配套的变压器，供料厂、搅拌站及生活用电；另备4套柴油发电机组，以供停电时使用。 4.生产场地至道路及拌和站至施工现场处，利用现有道路及在路基左侧修筑一条5m 宽30cm 厚的硬化施工便道，以保证施工便道的畅通。 项目经理部、施工驻地、拌合站及料场等配备配套的消防设施。
1．三角形的三个外角中，钝角的个数最多有______个，锐角最多_____个． 2．造房子时屋顶常用三角结构，从数学角度来看，是应用了_______，而活动挂架则用了四边形的________．3．用长度为8cm，9cm，10cm的三条线段_______构成三角形．（?填“能”或“不能”） 4．要使五边形木架不变形，则至少要钉上_______根木条． 5．已知在△ABC中，∠A=40°，∠B-∠C=40°，则∠B=_____，∠C=______． 6．如图1所示，AB∥CD，∠A=45°，∠C=29°，则∠E=______． (1) (2) (3) 7．如图2所示，∠α=_______． 8．正十边形的内角和等于______，每个内角等于_______． 9．一个多边形的内角和是外角和的一半，则它的边数是_______． 10．把边长相同的正三角形和正方形组合镶嵌，若用2个正方形，则还需要____个正三角形才可以镶嵌． 11．等腰三角形的周长为20cm，一边长为6cm，则底边长为______． 12．如果一个多边形的内角和为1260°，那么这个多边形的一个顶点有_____?条对角线． 13．如图3所示，共有_____个三角形，其中以AB为边的三角形有_____，以∠C?为一个内角的三角形有______．14．如图4所示，∠A+∠B+∠C+∠D+∠E=________． (4) (5) (6)
施工总平面图及布置说明
临时设置布置说明 结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。 1、临时施工道路 施工主通道由现有改建道路到施工现场入口进出，场外交通道路利用现有改建道路，场内施工铺设临时道路。 2、临时供水布置 临时用水包括施工用水、生活用水、消防用水。其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。 配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。 3、临时供电布置 3.1施工用电的估算 施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。经用电量计算，在高峰施工期，考虑砼拌和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。 3.2配电线路布置 根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。 线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。
4、材料堆场 根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。 5、施工场地排水 为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划，在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟底纵坡不小于0.3％。 6、临时设施的布置 现场临时设施包括行政管理用房、生产车间、仓库及生活用房。生产车间包括工具库、钢筋加工、石材加工等。生活用房包括职工宿舍、食堂、厕所、浴室等。具体位置见施工平面布置图。 6.1生活与工作区场地四周挖设临时排水沟，并在生活区设排水沟与周边排水接通。 6.2生活区道路采用厚l5厘米石渣+厚10厘米C15砼面层。 6.3生活废水经明沟直接排出场外。 6.4生活污水采用化粪池沉淀集中，定期处理，生活垃圾袋装化。
施工现场总平面图及塔吊的布置原则 本人投标总结--施工现场总平面图及塔吊的布置原则，希望鼓励和补充！ 1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置； 2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内； 3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除； 4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔； 5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择； 6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。还有一个很重要的原则，就是减少二次搬运！ 7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求； 8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入； 10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运； 11、平面交通上，尽量避免和单位的相互干涉； 12、符合现场卫生及安全技术要求和放火规范！！ 欢迎大家补充和完善
