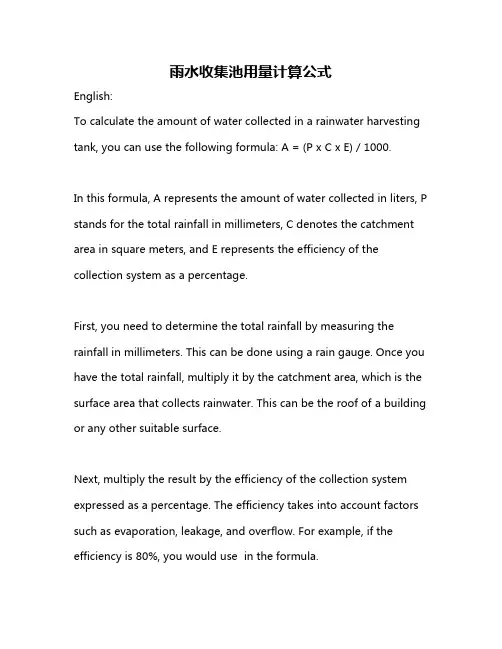

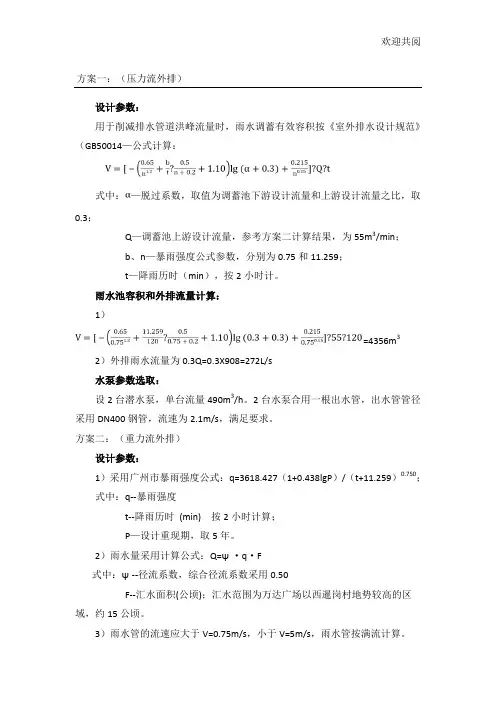

方案一：（压力流外排）
设计参数：
用于削减排水管道洪峰流量时，雨水调蓄有效容积按《室外排水设计规范》（GB50014—2006）中的4.15.5条公式计算：
式中：—脱过系数，取值为调蓄池下游设计流量和上游设计流量之比，取0.3；
Q—调蓄池上游设计流量，参考方案二计算结果，为55m3/min；
b、n—暴雨强度公式参数，分别为0.75和11.259；
t—降雨历时（min），按2小时计。
雨水池容积和外排流量计算：
1）
=4356m3 2）外排雨水流量为0.3Q=0.3X908=272L/s
水泵参数选取：
设2台潜水泵，单台流量490m3/h。2台水泵合用一根出水管，出水管管径采用DN400钢管，流速为2.1m/s，满足要求。
方案二：（重力流外排）
设计参数：
1）采用广州市暴雨强度公式：q=3618.427（1+0.438lgP）/（t+11.259）0.750；
式中：q--暴雨强度
t--降雨历时 (min) 按2小时计算；
P—设计重现期，取5年。

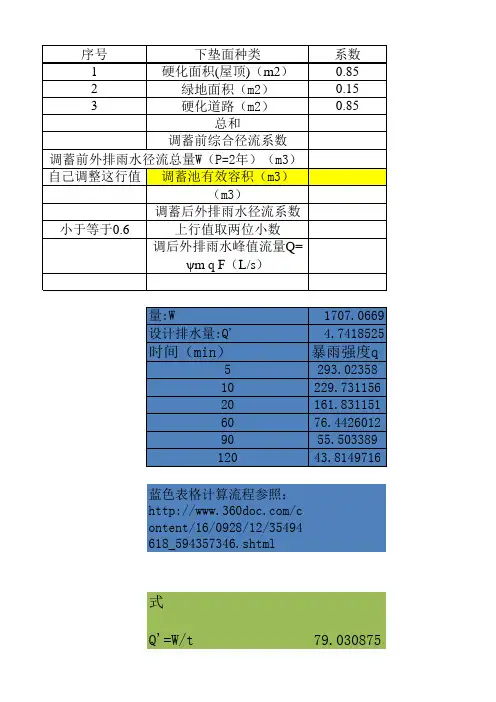

2）雨水量采用计算公式：Q=ψ·q·F
式中：ψ--径流系数，综合径流系数采用0.50
F--汇水面积(公顷)；汇水范围为万达广场以西暹岗村地势较高的区域，约15公顷。
3）雨水管的流速应大于V=0.75m/s，小于V=5m/s，雨水管按满流计算。
雨水量计算：
Q=ψ·q·F =0.5X[3618.427（1+0.438lg5）/（120+11.259）0.750]X15=908L/s，外排雨水管设计管径采用d800，设计坡度0.006，流速2m/s。
方案三：（重力流外排）
计算过程同方案二，排水路径和管道敷设方式不同而已，设计管径采用d800，设计坡度0.01，流速2.6m/s。
