几种常见形式斜拉桥的特点浅析及设计计算
姓名：XX 学号：X0X0X0XX
摘要：斜拉桥的主要形式有以下几种： 1）双塔三跨式；2）独塔双跨式；3）斜塔但跨式；4）三塔四跨式；5）多塔多跨式等。这些斜拉桥形式有各自的适用范围，应按工程具体情况选用适当的形式运用。
关键词：斜拉桥；跨径；适用条件；跨径设计；分孔尺寸
1 引言
斜拉桥是一种用斜拉索悬吊桥面的桥梁。最早的这种桥梁，其承重索是用藤罗或竹材编制而成。它们可以说是现代斜拉桥的雏形。斜拉桥的发展，有着一段十分曲折而漫长的历程。18世纪下半叶，在西方的法国、德国、英国等国家都曾修建过一些用铁链或钢拉杆建成的斜拉桥。可是由于当时对桥梁结构的力学理论缺乏认识，拉索材料的强度不足，致使塌桥事故时有发生。如德国萨尔河桥（1824）在建成第二年，就在一次有246人举行的火炬游行人群聚集桥上时，桥突然坍塌而酿成50 人丧生的严重惨剧。因此在相当长的一段时间内，斜拉桥这一桥型就销声匿迹了。
直至第二次世界大战后，在重建欧洲的年月中，为了寻求既经济又建造便捷的桥型，使几乎被遗忘的斜拉桥重新被重视起来。世界上第一座现代公路斜拉桥是1955年在瑞典建成的，主跨为182.6m的斯特罗姆海峡钢斜拉桥。近年来斜拉桥在国内外得到了迅速发展，目前已建成跨度最大的是中国苏通长江公路大桥（1088m）。[1]
2 各形式斜拉桥的特点分析
斜拉桥的孔径布臵主要可以分为双塔三跨式、独塔双跨式和多塔多跨式等三种形式。在特殊情况下，斜拉桥也可以布臵成独塔单跨式或者混合式。下面就这几种形式的特点进行简要的分析。
双塔三跨式（图一）是一种最常见的斜拉桥孔径布臵形式。双塔三跨式斜拉桥通常布臵
两个边跨的跨度相等的对称形式，亦可以布臵成两个边跨跨度不等的不对称形式。边跨的跨度L1与主跨的跨度L2的比例关系通常取0.4左右。根据已建斜拉桥的资料统计，一般跨度比L1/ L2=0.35~0.5。另外，还可以根据需要在边跨内设臵辅助墩，以提高结构体系的刚度。辅助墩数不宜过多，一般设臵1~2个，数量过多效果并不明显。由于双塔三跨式斜拉桥的主孔跨度较大，一般可适用于跨度较大的河流、河口和海峡。
图一双塔三跨式斜拉桥
独塔双跨式斜拉桥（图二）也是一种常见的孔径布臵方式。独塔双跨式斜拉桥可以布臵成两跨不对称的形式，即分为主跨与边跨；也可布臵成两跨对称，即等跨形式。其中以两跨不对称的形式居多，也比较合理。独塔双跨式斜拉桥的边跨的跨度L1与主跨的跨度L2的比例，通常介于0.6~0.7之间。由于它的主孔跨径一般比双塔三跨式的主孔跨径小，故特别适用于跨越中小河流、谷地及交通道路；也可用于跨越较大河流的主航道部分。[2][3]
图二独塔双跨式斜拉桥
在跨越宽阔水面时，由于桥梁长度大，必要时也可采用三塔斜拉桥，如湖南洞庭湖大桥（图三，主跨2×348m）。由于中间桥塔没有端锚索来有效地限制其变形，三塔斜拉桥的结
构柔性会有所增大。
图三洞庭湖大桥（三塔四跨式斜拉桥）
在适宜的地形条件下，有时也可采用独塔单跨式斜拉桥，此时边跨跨度很小，甚至没有边跨。图四为Marian Bridge (the Czech Republic) ，主跨123.3m。
图四Marian Bridge（the Czech Republic)
多塔多跨式斜拉桥应用较少，这是由于多塔多跨式斜拉桥的中间塔顶没有端锚索来有效地限制它的变位，结构刚度较低。增加主梁的刚度可以在一定程度上提高多塔斜拉桥整体高度，但这样做必然会增加桥梁自重。在必须采用多塔多跨式斜拉桥时，可将中间塔做成刚性
索塔，此时索塔和基础的工程量会增加很多，或者用斜拉索对中间塔顶加劲，但这种场所柔度较大，且会影响桥梁的美观。
3 斜拉桥设计计算
下面通过一个实际例子来说明如何进行斜拉桥形式的选择与结构计算。
例：设一跨江桥梁总跨径500m，采用斜拉桥。试采用2种形式，设计其跨径和分孔，要求拟定分孔尺寸并分析受力、变形等特点。
方案一：可采用边跨对称的双塔三跨式。由于边跨的跨度L1与主跨的跨度L2的比例关系通常取0.4左右，不妨取L1/ L2=0.39，则计算可得，主跨跨度L2=280m，两个边跨跨度L1=110m。主孔跨径由主跨跨度决定，而两个边跨各设臵一个辅助墩，位臵在距桥头50m处，由此，两边孔孔径也可确定。
借助ANYSY软件，输入已知数据并添加荷载后，可对桥梁的受力特性及变形进行单元分析。
方案二：可采用独塔双跨不对称式。此时边跨的跨度L1与主跨的跨度L2的比例关系通常位于0.6~0.7之间，可取L1/ L2=0.61,，可得主跨跨度L2=310m，边跨跨度L1=190m。可在主跨近岸处设臵2个辅助墩，辅助墩之间间距为50m，近岸端辅助墩距桥头40m。[4][5][6] 同样可用ANSYS软件分析该设计桥型的受力特性和变形。
由于跨径500m属于中小型河流，通过软件分析可知，双塔三跨式不太适合该跨径桥梁选用；而独塔双跨式斜拉桥的主跨径较小，故更适合用于跨越中小河流、谷地及交通道路，由以上分析可知，此斜拉桥宜采用第二种方案。
4 结语
本文通过对各形式斜拉桥的特点及适用范围进行了系统分析，并对其中两种形式做了一些基础的设计计算，包括跨径和分孔尺寸，受力特性等。由于知识储备不足和时间所限，未能进行深入而具体的探讨，诚请老师见谅。
参考文献
[1]佚名. 斜拉桥. 百度文库，2010
[2]刘夏平. 桥梁工程. 北京：科学出版社，2005
[3]中国土木建筑百科辞典. 桥梁工程[M]. 中国建筑工业出版社，1999
[4]邵旭东等. 桥梁设计与计算. 电子讲稿
[5]重庆交通科研设计院. 偏公路斜拉桥设计细则（JTG/TD65-1）. 人民交通出版社，2007
[6]交通部. 公路桥涵设计通用规范（JTGD60-2004）. 北京：人民交通出版社，2008
钢结构工程量计算方法 (2015-03-30 14:07) 分享到： 0 钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。 钢结构是由钢板、角钢、槽钢、钢管和圆钢等热轧钢材或冷加工成型的薄壁型钢制造而成的结构。钢结构具有材料强度高、重量轻、安全可靠、制作简便等优点。在房屋建筑中，主要用于厂房、高层建筑和大跨度建筑。常见的钢结构构件有屋架、檩条梁、柱、支撑系统等。 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101 图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲2。算重量，因为钢结构的算量基本上全是按吨计（板按 M2）。钢材钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是 03G102 上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。一. 钢结构 1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。
贝雷梁计算 贝雷梁的计算跨径为24米，采用18片单层加强型，计算时底板区域内由14片贝雷共同承担，翼板区域内由4片贝雷共同承担。贝雷梁的计算示意图如下： q 一、荷载计算： 1、箱梁自重荷载：350T 其中底板区域内为285 T ，每侧翼板区域内为32.5 T 2、支架自重荷载：50 T 其中底板区域内为32 T ，每侧翼板区域内为9 T 3、20×20方木自重荷载 0.2×0.2×6×3×24×0.8＝13.824 T 4、每片贝雷自重均布荷载：0.4 T/m 二、底板区域内的14片贝雷的内力及挠度计算 对每片单层加强型贝雷，截面几何特性如下： 345W=7699.1cm ,577434.4, 2.110I cm E MPa ==? 则底板区域内的每片贝雷所受的荷载（等效为均布荷载）： 1285320.413.8241.10241431418 q T m +=++=?? 取荷载系数为1.2时，'1 1.2 1.10 1.32q T =?=
1、两边支撑端的剪力为： []'1111 1.322415.8424.5222 R q l T R T ==??=<= 2、跨中截面弯矩及应力为： [][]'22114311311 1.322495.04168.768895.041010123.441707699.110M q l T m M T m M MPa MPa W σσ==??=<=??===<=? 3、跨中截面挠度为： '442 118855 1.32102410 4.7 6.0400384384 2.110577434.410 q l l v cm cm EI -????===<=???? 以上验算均满足要求。 三、每侧翼板区域内的2片贝雷的内力及挠度计算 每侧翼板区域内的每片贝雷所受的荷载（等效为均布荷载）： 232.590.413.8241.022******* q T m +=++=?? 取荷载系数为1.2时，'2 1.2 1.02 1.224q T =?= 1、两边支撑端的剪力为： []'2211 1.2242414.6924.5222 R q l T R T ==??=<= 2、跨中截面弯矩及应力为： [][]'222243223 11 1.2242488.13168.768888.131010114.471707699.110M q l T m M T m M MPa MPa W σσ==??=<=??===<=? 3、跨中截面挠度为： '442 228855 1.224102410 4.4 6.0400384384 2.110577434.410 q l l v cm cm EI -????===<=???? 以上验算均满足要求。
钢结构设计计算公式及计算用表 为保证承重结构的承载能力和防止在一定条件下出现脆性破坏，应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性。 承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T 1591的规定。当采用其他牌号的钢材时，尚应符合相应有关标准的规定和要求。对Q235钢宜选用镇静钢或半镇静钢。 承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。 焊接承重结构以及重要的非焊接承重结构的钢材还应具有冷弯试验的合格保证。 对于需要验算疲劳的焊接结构的钢材，应具有常温冲击韧性的合格保证。当结构工作温度等于或低于0℃但高于-20℃时，Q235钢和Q345钢应具有0℃C冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有-20℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-40℃冲击韧性的合格保证。 对于需要验算疲劳的非焊接结构的钢材亦应具有常温冲击韧性的合格保证，当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有0℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。 当焊接承重结构为防止钢材的层状撕裂而采用Z向钢时，其材质应符合现行国家标准《厚度方向性能钢板》GB/T 5313的规定。 钢材的强度设计值（材料强度的标准值除以抗力分项系数），应根据钢材厚度或直径按表1采用。钢铸件的强度设计值应按表2采用。连接的强度设计值应按表3~5采用。
斜拉桥结构体系 一、结构体系的分类 1、按照塔、梁、墩相互结合方式，可划分为漂浮体系、半漂浮体系、塔梁固结体系和刚构体系。 2、按照主梁的连续方式，有连续体系和T构体系等。 3、按照斜拉桥的锚固方式，有自锚体系、部分地锚体系和地锚体系。 4、按照塔的高度不同，有常规斜拉桥和矮塔斜拉桥体系。 二、结构体系介绍 1、漂浮体系：漂浮体系的特点是塔墩固结、塔梁分离。主梁除两端有支承外，其余全部用拉索悬吊，属于一种在纵向可稍作浮动的多跨柔性支承类型梁。一般在塔柱和主梁之间设置一种用来限制侧向变位的板式活聚四氟乙烯盘式橡胶支座，简称侧向限位支座。 漂浮体系的优点：主跨满载时，塔柱处的主梁截面无负弯矩峰值；由于主梁可以随塔柱的缩短而下降，所以温度、收缩和徐变内力均较小。密索体系中主梁各截面的变形和内力的变化较平缓，受力较均匀；地震时允许全梁纵向摆荡，成为长周期运动，从而吸震消能。目前，大跨斜拉桥多采用此种体系。 漂浮体系的缺点：当采用悬臂施工时，塔柱处主梁需临时固结，以抵抗施工过程中的不平衡弯矩纵向剪力。由于施工不可能做到完全对称，成桥后解除临时固结时，主梁会发生纵向摆动。 2、半漂浮体系：半漂浮体系的特点是塔墩固结，主梁在塔墩上设置竖向支承，成为具有多点弹性支承的三跨连续梁。可以是一个固定支座，三个活动支座；也可以是四个活动支座，一般均设活动支座，以避免由于不对称约束而导致不均衡温度变化。水平位移将由斜拉索制约。 3、塔梁固结体系：塔梁固结体系的特点是将塔梁固结并支承在墩上，斜拉索变为弹性支承。主梁的内力与挠度直接同主梁与索塔的弯曲刚度比值有关。这种体系的主梁一般只在一个塔柱处设置固定支座，而其余均为纵向乐意活动的支座。 塔梁固结体系的优点是显著减少主梁中央段承受的轴向拉力，索塔和主梁的温度内力极小。缺点是中孔满载时，主梁在墩顶处转角位移导致塔柱倾斜，使塔顶产生较大的水平位移，从而显著地增大主梁跨中挠度和边跨负弯矩。 4、刚构体系：刚构体系的特点是塔梁墩相互固结，形成跨度内具有多点弹性支承的刚构。 种体系的优点是既免除了大型支座又能满足悬臂施工的稳定要求；结构的整体刚度比较好，主梁挠度又小。缺点是主梁固结处负弯矩大，使固结处附近截面需要加大；。再则，为消除温度应力，应用于双塔斜拉桥中时要求墩身具有一定的柔性，常用语高墩的场合，以避免出现过大的附加内力。
钢结构平台设计计算书 Prepared on 22 November 2020
哈尔滨工业大学（威海）土木工程钢结构课程设计计算书 姓名：田英鹏 学1 指导教师：钱宏亮 二零一五年七月 土木工程系
钢结构平台设计计算书 一、设计资料 某厂房内工作平台，平面尺寸为18×9m 2（平台板无开洞），台顶面标 高为 +，平台上均布荷载标准值为12kN/m 2，设计全钢工作平台。 二、结构形式 平面布置，主梁跨度9000mm ，次梁跨度6000mm ，次梁间距1500mm ，铺 板宽600mm ，长度1500mm ，铺板下设加劲肋，间距600mm 。共设8根柱。 图1 全钢平台结构布置图 三、铺板及其加劲肋设计与计算 1、铺板设计与计算 （1）铺板的设计 铺板采用mm 6厚带肋花纹钢板，钢材牌号为Q235，手工焊，选用E43 型焊条，钢材弹性模量25N/mm 102.06E ?=，钢材密度 33kg/mm 1085.7?=ρ。 （2）荷载计算 平台均布活荷载标准值： 212q m kN LK =
6mm 厚花纹钢板自重： 2D 0.46q m kN K = 恒荷载分项系数为，活荷载分项系数为。 均布荷载标准值： 2121246.0q m kN k =+= 均布荷载设计值： 235.174.1122.146.0q m kN k =?+?= （3）强度计算 花纹钢板0.25.26001500a b >==，取0.100α=，平台板单位宽度最大弯矩设计值为： （4）挠度计算 取520.110, 2.0610/E N mm β==? 设计满足强度和刚度要求。 2、加劲肋设计与计算 图2 加劲肋计算简图 （1）型号及尺寸选择 选用钢板尺寸680?—，钢材为Q235。加劲肋与铺板采用单面角焊缝，焊角尺寸6mm ，每焊150mm 长 度后跳开50mm 。此连接构造满足铺板与加 劲肋作为整体计算的条件。加劲肋的计算截面为图所示的T 形截面，铺板计算宽度为15t=180mm ，跨度为。 （2）荷载计算 加劲肋自重: m kN 003768.05.7866.008.0=?? 均布荷载标准值： m kN k 51.7003768.06.05.12q =+?= 均布荷载设计值： m kN d 455.1003768.02.16.035.17q =?+?= （3）内力计算 简支梁跨中最大弯矩设计值 支座处最大剪力设计值
沪昆客专江西段站前工程HKJX-1标施工便桥设计 中铁十五局集团沪昆客专江西段站前工程HKJX-1标 项目部四分部 二○一○年八月
1.工程概况 为了满足施工的要求，经研究决定在旧茶坞特大桥跨河处（DK354+930）修一座 施工便桥，结构为下承式贝雷桁架桥，考虑承受较大荷载，设计成TSR （三排单层加强型），总跨度为18米。 2.贝雷桥的组成与结构 贝雷钢桥由桁架式主梁、桥面系、连接系、构础等4部分组成，并配有专用的架设工具。主梁由每节3米长的桁架用销子连接而成（图3－1），位于车行道的两侧，主梁间用横梁相连，每格桁架设置两根横梁（图3－2）；横梁上设置4组纵梁，中间两组为无扣纵梁，外侧两组为有扣纵梁；纵梁上铺设木质桥板（图3－3），桥板两侧用缘材固定（图3－4），桥梁两端设有端柱。横梁上可直接铺U 型桥板。主梁通过端柱支承于桥座（支座）和座板上（图3－5），桥梁与进出路间用桥头搭板连接，中间为无扣搭板，两侧为有扣搭板（图3－6），搭板上铺设桥板、固定缘材。全桥设有许多连接系构件如斜撑、抗风拉杆、支撑架、联板等，使桥梁形成稳定的空间结构。 从结构可靠性、经济性及施工工期要求等多方面因素综合考虑，便桥每跨采用321型加强贝雷片装配主梁，桁架上面采用27号工字钢作横向连接，再在横梁上面设置10号工字钢作纵梁，使受力均匀，桥面采用10mm 花纹钢板满铺。 3.贝雷桥的设计 3.1荷载 3.1.1静荷载 321贝雷片每个自重270kg ，横梁每米自重43kg ，纵梁每米自重11.26kg ，桥面采用15mm 厚花纹钢板，按均布荷载，如图： 3270367850101041843725411.261010.6/100018 q kN m -?+????+?+?=?=?桥 q
浙江大学宁波理工学 2013-2014学年第II学期《钢结构设计原理》 开课分院：土木建筑工程分院 课程设计名称：L=9.6/l=7.2钢平台设计 学生姓名：潘丽东3110621100 指导教师：王建新 完成日期：2014-5-30
目录 1.设计内容与设计参数...........................................................................................................- 1 - 1.1设计内容...................................................................................................................- 1 - 1.2设计参数...................................................................................................................- 2 - 2.次梁LL-1设计 ......................................................................................................................- 2 - 2.1荷载汇集与计算简图...............................................................................................- 2 - 2.2梁截面选择...............................................................................................................- 3 - 2.3截面复核...................................................................................................................- 3 - 3.主梁L-1设计........................................................................................................................- 3 - 3.1荷载汇集与计算简图...............................................................................................- 3 - 3.2截面选择...................................................................................................................- 6 - 3.3强度及挠度验算.......................................................................................................- 6 - 3.4整体稳定验算...........................................................................................................- 8 - 3.5加劲肋设置与局部稳定验算...................................................................................- 8 - 4.柱Z3设计.......................................................................................................................... - 10 - 4.1荷载汇集与计算简图............................................................................................ - 10 - 4.2截面选择................................................................................................................ - 10 - 4.3强度、刚度与整体稳定验算................................................................................ - 11 - 4.4局部稳定验算........................................................................................................ - 11 - 5.主次梁螺栓连接计算与节点图........................................................................................ - 11 - 5.1确定节点荷载与螺栓布置.................................................................................... - 11 - 5.2螺栓连接验算........................................................................................................ - 13 -1.
跨彭高河立交桥双层贝雷梁计算书 中南大学 高速铁路建造技术国家工程实验室 二0一^年七月二十日
目录 1.1...................................................................................................................... 计算依据................................................................... 1.2...................................................................................................................... 搭设方案................................................................... 、贝雷梁设计验算........................................................... 2.1.荷载计算 (4) 2.2.贝雷梁验算 (4) 方木验算 (4) 2.2.2方木下工字钢验算 (5) 2.2.3翼缘下部贝雷梁验算 (6) 2.2.4腹板、底板下贝雷梁验算 (7) 2.3.迈达斯建模验算 (8) 2.4.贝雷梁下部型钢验算 (9) 2.5.钢管立柱验算 (10)
、贝雷梁设计方案 1.1.计算依据 （1）设计图纸及相关详勘报告； （2）《贝雷梁设计参数》； （3）《装配式公路钢桥多用途使用手册》； （4）《钢结构设计规范》（GB50017-2003）; （5）《铁路桥涵设计规范》； 12搭设方案 图1.1箱梁截面（单位mm 图1.2贝雷梁横向布置图（单位m） 表1.1贝雷梁参数
六、金属结构工程 (一)钢屋架、钢网架 (1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板，以其外接规则矩形面积计算。 (3)钢网架应区分球形结点、钢板结点等连接形式。 (4)计量单位为t。 (二)钢托架，钢桁架 (1)按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板，以其外接矩形面积计算。 (3)计量单位为t。 (三)钢柱、钢梁 (1)按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。 不规则或多边形钢板，以其外接矩形面积计算。 具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。计量单位为t。 (2)依附在钢柱上的牛腿等并入钢柱工程量内。 (3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。 (4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。 (四)压型钢板楼板，墙板 压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。计量单位为m2。 压型钢板墙板：按设计图示尺寸以铺挂面积计算。0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。计量单位为m2。压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。 (五)钢构件 钢构件一般计算规则如下： (1)按设计图示尺寸以钢材重量计算。如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板，以其外接矩形面积计算。计量单位为t。 (六)金属网 按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。 七、屋面及防水工程 (一)瓦、型材屋面 按设计图示尺寸以斜面面积计算。不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积，屋面小气窗的出檐部分亦不增加。计量单位为m2。小青瓦、油毡瓦、水泥平瓦、琉璃瓦、西班牙瓦等，可按瓦屋面项目列项。彩钢波纹瓦、彩钢保温板、阳光板、玻璃钢瓦等，可按型材屋面列项。 (二)屋面防水 1．卷材防水屋面、涂膜防水屋面 按设计图示尺寸以面积计算，计量单位为m2。斜屋顶(不包括平屋顶找坡)按斜面积计算；平屋顶按水平投影面积计算。不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占的面积；屋面的女儿墙、伸缩缝和天窗等处的弯起部分，并入屋面工程量计算。
设计:校核:钢结构平台 设计说明书 太原市久鼎机械制造有限公司二零一四年十月
目录 1．设计资料 (3) 2．结构形式 (3) 3．材料选择 (3) 4．铺板设计 (3) 5．加劲肋设计 (5) 6．平台梁 (6) 6.1 次梁设计 (6) 6.2 主梁设计....................................................... .. (7) 7．柱设计 (9) 8. 柱间支撑设置 (11) 9. 主梁与柱侧的连接设计 (11)
钢结构平台设计 1 ．设计资料 1.1厂房内装料平台，平面尺寸为5.2 X 3.6m(平台板开洞7个，开洞尺寸460X 460mr) 台顶面标高为5.2m。平台上平均布荷载为5 kN/m 2，不考虑水平向荷载，设计全钢工作平台。 1.2 参考资料： 1) 钢结构设计规范 2) 建筑结构荷载规范 3) 钢结构设计手册 4) 建筑钢结构焊接规范 2 ．结构形式 平面布置主次梁，主梁跨度3530 mm，次梁跨度2790 mm，次梁间距1260mm, 铺板下设加劲，间距900mm。柱间支撑按构造设计，铰接连接；梁柱铰接连接。确定结构布置方案及结构布置形式如图所示 3．材料选择 铺板采用5mm厚带肋花纹钢板，钢材牌号为Q235，手工焊，E4型焊条，钢材弹 5 2 3 3 性模量E =2.06 X 10 N/mm，钢材密度p =7.85 10 Kg/m，基础混凝土强度等级 2 为C30, fc 14.3N/mm 。 4．铺板设计 4.1 荷载计算 2 已知平台均布活荷载标准值q1k 5kN/m ，5mnd厚花纹钢板自重 2 qDk 0.005 X9.8X7.85= 0.38kN / m ，恒荷载分项系数为1.2 ，活荷载分项系数为1.4 。 2 均布荷载标准值qk 5kN/m＋0.38kN/m = 5.38kN/m 2 均布荷载设计值qd=1.2X0. 38＋1.4X5= 7.46KN/m
衢宁铁路浙江段先期工程贝雷桥计算书 一、工程概况 ①《铁路桥涵施工规范》（TB10203-2002）； ②《钢结构设计规范》GB50017-2003； ③《路桥施工计算手册》 ④《桥梁工程》、《结构力学》、《材料力学》 ⑤其他相关规范手册 二、工程概况 衢宁铁路浙江段先期工程位于浙江省丽水市松阳县境内，为满足施工需求，需修建多座321型贝雷钢便桥。根据以往施工经验结合现场实际情况，桥跨采用上承式简支梁布置，最大跨跨径24m。 三、结构设计 墩台身采用钢筋混凝土结构，为确保各贝雷片受力均匀，防止墩顶混凝土局部受压破坏，墩顶预埋1.6mm厚钢板。 梁部采用5组加强型贝雷片等间距布置，每组2片，采用45cm支撑架连接。下横梁采用I37工字钢标准构件，长度5.85m，通过横梁卡扣与贝雷片可靠连接；上横梁采用I16工字钢做分配梁，单根长5m，每延米3根均匀布置，通过U型卡扣与贝雷片可靠连接；桥面铺设10mm厚花纹钢板，宽度5m。桥跨布置如图
四、主梁桁架的设计与计算 贝雷梁设置上横梁，采用I16工字钢，3根/m；下横梁采用I37 工字钢，每榀桁架设置2根，具有很高的横向连接刚性，且承重结构 的长宽比 L/B=24/3.2=7.5 故活载可按刚性横梁法来绘制横向影响线并计算横向分布系数,钢 梁受力体系如图
1、静载计算 ① 桥面钢板q 1=7850×10×5×0.01/1000=3.925KN/m ② 上横梁q 2+=6×3×20.5/1000=0.369KN/m ③下横梁q 3=2450×2/3/1000=1.633KN/m ④钢桁架q 4=3800×10/3/1000=12.667KN/m 合力q 静=（q 1+q 2++q 3+q 4）/5=3.72KN/m m kN m kN .64.442/2472.34/l g Q .84.2678/2472.38/l g M g 22g =?===?==静静 2、活载计算 2 222225 24232 2212 i 51i m 4.66.108.0a a a a a 8.0-.a =++++=++++=∑=）（）（６１ 1号梁横向影响线的竖标值为 2.0-4.66.1-51a a -n 16 .04.66.151a a n 12n 1i 2i 212n 1 i 2i 211511=== =+=+===∑∑ηη 设0点至1号梁位的距离为x 2 .0x -2.36.0x = 解得 x=2.4m 绘制1号梁横向影响线如上图
MINNAN UNIVERSITY OF SCIENCE AND TECHNOLOGY 《钢结构设计原理》课程设计 计算书 专业：土木工程____________ 姓名 _______________ 学号：_____________________ 指导老师：__________________
目录 设计资料和结构布置 ---------------------------------1 1. 铺板设计 1.1 初选铺板截面----------------------------- 2 1.2 板的加劲肋设计---------------------------- 3 1.3 荷载计算------------------------------- 4 3. 次梁设计 3.1 计算简图-------------------------------- 5 3.2 初选次梁截面----------------------------- 5 3.3 内力计算------------------------------- 6 3.4 截面设计------------------------------- 6 4. 主梁设计 4.1 计算简图 --------------------------------- 7 4.2 初选主梁截面尺寸 ---------------------------- 7 5. 主梁内力计算 5.1 荷载计算------------------------------- 9 5.2 截面设计------------------------------- 9 6. 主梁稳定计算 6.1 内力设计 --------------------------------- 11 6.2 挠度验算 --------------------------------- 13 6.3 翼缘与腹板的连接 ---------------------------- 13 7 主梁加劲肋计算 7.1 支撑加劲肋的稳定计算 --------------------------- 14 7.2 连接螺栓计算----------------------------- 14 7.3 加劲肋与主梁角焊缝 -------------------------- 15 7.4 连接板的厚度 -------------------------------15 7.5 次梁腹板的净截面验算------------------------ 15 8. 钢柱设计 8.1 截面尺寸初选----------------------------- 16 8.2 整体稳定计算----------------------------- 16 8.3 局部稳定计算 -------------------------------17 8.4 刚度计算------------------------------- 17 8.5 主梁与柱的链接节点 -------------------------- 18 9. 柱脚设计 9.1 底板面积 --------------------------------- 21 9.2 底板厚度------------------------------- 21 9.3 螺栓直径 --------------------------------- 21 10. 楼梯设计 10.1 楼梯布置------------------------------ 22
哈尔滨工业大学（威海）土木工程钢结构课程设计计算书 姓名：田英鹏 学号：121210111 指导教师：钱宏亮 二零一五年七月 土木工程系
钢结构平台设计计算书 一、设计资料 某厂房内工作平台，平面尺寸为18×9m2（平台板无开洞），台顶面标高为+4.000m，平台上均布荷载标准值为12kN/m2，设计全钢工作平台。 二、结构形式 平面布置，主梁跨度9000mm，次梁跨度6000mm，次梁间距 1500mm，铺板宽600mm，长度1500mm，铺板下设加劲肋，间距600mm。共设8根柱。 图1 全钢平台结构布置图 三、铺板及其加劲肋设计与计算 1、铺板设计与计算 （1）铺板的设计 铺板采用mm 6厚带肋花纹钢板，钢材牌号为Q235，手工焊，选用E43型焊条，钢材弹性模量2 5N/mm =，钢材密度 E? 2.06 10
33kg/mm 1085.7?=ρ。 （2）荷载计算 平台均布活荷载标准值： 212q m kN LK = 6mm 厚花纹钢板自重： 2D 0.46q m kN K = 恒荷载分项系数为1.2，活荷载分项系数为1.3。 均布荷载标准值： 2121246.0q m kN k =+= 均布荷载设计值： 235.174.1122.146.0q m kN k =?+?= （3）强度计算 花纹钢板0.25.26001500a b >==，取0.100α=，平台板单位宽度最大弯矩设计值为： m kN a ?=??==6264.06.015.16100.0q M 22max α 222 2max max mm 215mm 87006 .02.10.6264 66M M N N t W <=??==γγ （4）挠度计算 取520.110, 2.0610/E N mm β==? 1501166161006.26001046.12110.0v 3 53333<=?????==-Et a q a k β 设计满足强度和刚度要求。 2、加劲肋设计与计算
斜拉桥方案图纸汇总 的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。其可看作是拉索代替支墩的多跨弹性支承连续梁。其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。斜拉桥由索塔、主梁、斜拉索组成。 斜拉桥施工图纸 斜拉桥施工图纸 大桥主通航孔420斜拉桥施工图纸 大桥斜拉桥上部结构图纸 斜拉桥实例 斜拉桥的计算 斜拉桥施工组织设计 桥南汊斜拉桥施工控制设计图纸 大桥主桥斜拉桥主梁牵索挂篮施工工艺 斜拉桥主塔施工技术方案 斜拉桥由索塔、主梁、斜拉索组成。索塔型式有A型、倒Y型、H型、独柱，材料有钢和混凝土的。斜拉索布置有单索面、平行双索面、斜索面等。如武汉长江二桥、白沙洲长江大桥均为钢筋混凝土双塔双索面斜拉桥。现代斜拉桥可以追溯到1956年瑞典建成的斯特伦松德桥，主跨182．6米。 斜拉桥（92第1版）大桥局
斜拉桥设计--刘士林，王似舜主编 斜拉桥施工组织设计 斜拉桥建造技术 斜拉桥125m部分斜拉桥方案设计图纸 某斜拉桥工程毕业设计 预应力混凝土斜拉桥工程毕业设计 双塔双索面斜拉桥施工图集 MIDAS-斜拉桥成桥阶段和正装分析 独塔斜拉桥设计 铁路斜拉桥施工挂篮设计计算书 斜拉桥(cable stayed bridge)作为一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的最主要桥型。斜拉桥是由许多直接连接到塔上的钢缆吊起桥面，斜拉桥由索塔、主梁、斜拉索组成。索塔型式有A型、倒Y型、H型、独柱，材料有钢和混凝土的。斜拉索布置有单索面、平行双索面、斜索面等。第一座现代斜拉桥始建于1955年的瑞典，跨径为182米。目前世界上建成的最大跨径的斜拉桥为中华人民共和国的苏通大桥，主跨径为1088米,于2008年4月2日试通车。 小跨斜拉桥图纸 南京钢箱梁斜拉桥全套图纸
目录 1. 工程概况 (1) 2.参考规范及计算参数 (3) 2.1.主要规范标准 (3) 2.2.计算荷载取值 (3) 2.3.主要材料及力学参数 (4) 2.4.贝雷梁性能指标 (5) 3.上部结构计算 (6) 3.1.桥面板计算 (6) 3.2.16b槽钢分布梁计算 (6) 3.3.贝雷梁内力计算 (7) 4.杆系模型应力计算结果 (11) 4.1.计算模型 (11) 4.2.计算荷载取值 (12) 4.3.贝雷梁计算结果 (13) 4.4.墩顶工字横梁计算结果 (21) 4.5.钢立柱墩计算结果 (24) 5.下部结构验算 (26) 6.稳定性验算 (28) 7.结论 (28)
1.工程概况 根据现状道路控制条件，李家花园隧道拓宽改造工程钢便桥跨径布置为6m+9m+24m（27m）+12m。桥面宽度每跨等宽，第一跨为12.629m，第二跨15.4m，第三跨20.4m(23.4m),第四跨28.673m。第三跨20.4m宽度跨径为24m，另外3m范围跨径27m。钢便桥上部结构选用贝雷梁，27m跨径选用单排单层加强型贝雷梁，布置间距为0.25m+2×0.45m，24m跨径选用单排单层加强型贝雷梁，布置间距为0.25m+0.9m,其余跨径均选用双排单层标准贝雷梁，梁高均为1.5m；贝雷梁上等间距布置横向连接工字钢，型号I25b；工字钢以上等间距布置桥面板支撑槽钢；桥面板采用8mm厚花纹钢板，上铺9cm沥青混凝土。钢便桥下部结构为横梁立柱接桩（板）基础。横梁根据受力情况由3片或2片梁高1.0m的工字钢拼接而成。立柱为直径1.0m的钢管柱，与横梁、基础栓接，方便安装与拆卸。钢管柱之间采用横向钢管连接，加强横向稳定。基础分为承台桩基和板式扩大基础两种形式，平面位置受限位置用承台桩基础，桩基直径Ф1.2m；其他位置采用板式扩大基础。钢便桥桥型平面布置图、立面布置图及横断面图如图1-1至图1-4所示。 图1-1 钢便桥平面布置图（单位：mm）
哈尔滨工业大学（威海）土木工程 钢结构课程设计计算书 姓名：田英鹏 学1 指导教师：钱宏亮 二零一五年七月 土木工程系
钢结构平台设计计算书 、设计资料 某厂房内工作平台，平面尺寸为18X 9m2（平台板无开洞），台顶面标高为+4.000m,平台上均布荷载标准值为12kN/mf,设计全钢工作平台。 二、结构形式 平面布置，主梁跨度9000mm次梁跨度6000mm次梁间距1500mm铺 板宽600mm长度1500mm铺板下设加劲肋，间距600mm共设8根柱。 图1 全钢平台结构布置图 三、铺板及其加劲肋设计与计算 1、铺板设计与计算 （1）铺板的设计 铺板采用6mm厚带肋花纹钢板，钢材牌号为Q235，手工焊，选用E43型焊条，钢材弹性模量E 2.06 105N/mm 2，钢材密度 7.85 103kg/mm3。 （2）荷载计算 平台均布活荷载标准值：q LK12 kN m2
6mn厚花纹钢板自重：q D I K 0.46 kN m2 恒荷载分项系数为1.2，活荷载分项系数为 1.3。 均布荷载标准值：q k0.46 1212kN m2 均布何载设计值：q k0.46 1.212 1.4 17.35kN m2 (3)强度计算 花纹钢板ba 1500 600 2.5 2.0，取0.100，平台板单位宽度最大 弯矩设计值为： (4)挠度计算 取0.110,E 2.06 105N /mm2 设计满足强度和刚度要求。 2、加劲肋设计与计算 图2 加劲肋计算简图 (1)型号及尺寸选择 选用钢板尺寸一80 6，钢材为Q235加劲肋与铺板采用单面角焊缝， 焊角尺寸6mm每焊150mn长度后跳开50mm此连接构造满足铺板与加劲肋作为整体计算的条件。加劲肋的计算截面为图所示的T形截面，铺板计算宽度为15t=180mm跨度为1.5m。 (2)荷载计算 加劲肋自重：0.08 0.66 78.5 0.003768kN m 均布荷载标准值：q k12.5 0.6 0.003768 7.51kN m 均布荷载设计值：q d17.35 0.6 1.2 0.03768 10.455kN. m (3)内力计算 简支梁跨中最大弯矩设计值 支座处最大剪力设计值

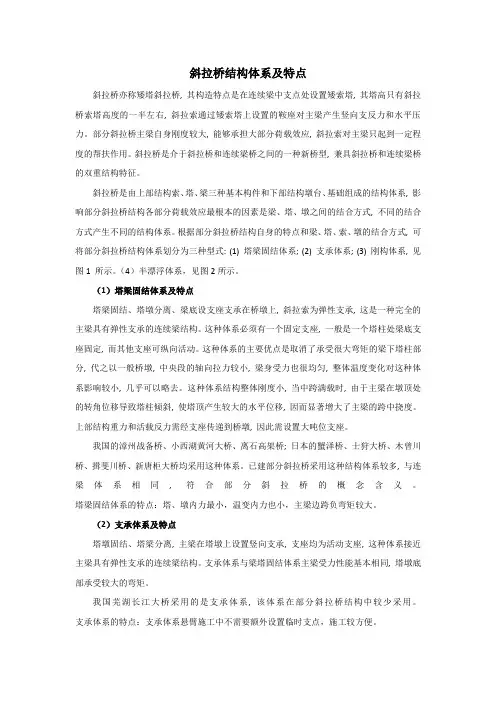

斜拉桥结构体系及特点 斜拉桥亦称矮塔斜拉桥, 其构造特点是在连续梁中支点处设置矮索塔，其塔高只有斜拉桥索塔高度的一半左右, 斜拉索通过矮索塔上设置的鞍座对主梁产生竖向支反力和水平压力。部分斜拉桥主梁自身刚度较大, 能够承担大部分荷载效应，斜拉索对主梁只起到一定程度的帮扶作用。斜拉桥是介于斜拉桥和连续梁桥之间的一种新桥型, 兼具斜拉桥和连续梁桥的双重结构特征。 斜拉桥是由上部结构索、塔、梁三种基本构件和下部结构墩台、基础组成的结构体系，影响部分斜拉桥结构各部分荷载效应最根本的因素是梁、塔、墩之间的结合方式，不同的结合方式产生不同的结构体系。根据部分斜拉桥结构自身的特点和梁、塔、索、墩的结合方式, 可将部分斜拉桥结构体系划分为三种型式: （1)塔梁固结体系；(2）支承体系; (3) 刚构体系, 见图1 所示。(4）半漂浮体系，见图２所示。 (1)塔梁固结体系及特点 塔梁固结、塔墩分离、梁底设支座支承在桥墩上,斜拉索为弹性支承,这是一种完全的主梁具有弹性支承的连续梁结构。这种体系必须有一个固定支座, 一般是一个塔柱处梁底支座固定，而其他支座可纵向活动。这种体系的主要优点是取消了承受很大弯矩的梁下塔柱部分,代之以一般桥墩，中央段的轴向拉力较小, 梁身受力也很均匀, 整体温度变化对这种体系影响较小, 几乎可以略去。这种体系结构整体刚度小, 当中跨满载时,由于主梁在墩顶处的转角位移导致塔柱倾斜，使塔顶产生较大的水平位移, 因而显著增大了主梁的跨中挠度。上部结构重力和活载反力需经支座传递到桥墩, 因此需设置大吨位支座。 我国的漳州战备桥、小西湖黄河大桥、离石高架桥; 日本的蟹泽桥、士狩大桥、木曾川桥、揖斐川桥、新唐柜大桥均采用这种体系。已建部分斜拉桥采用这种结构体系较多, 与连梁体系相同, 符合部分斜拉桥的概念含义。塔梁固结体系的特点：塔、墩内力最小，温变内力也小，主梁边跨负弯矩较大。 (2）支承体系及特点 塔墩固结、塔梁分离, 主梁在塔墩上设置竖向支承, 支座均为活动支座，这种体系接近主梁具有弹性支承的连续梁结构。支承体系与梁塔固结体系主梁受力性能基本相同, 塔墩底部承受较大的弯矩。 我国芜湖长江大桥采用的是支承体系, 该体系在部分斜拉桥结构中较少采用。支承体系的特点:支承体系悬臂施工中不需要额外设置临时支点,施工较方便。
