大同联合光伏曹家沟10万千瓦发电项目测量放线专项施工方案
编制：
审核：
批准：
中国电建集团贵州工程公司
大同联合光伏曹家沟10万千瓦发电项目
2015年月日
目录
1. 适用范围 (3)
2. 编写依据 (3)
3. 作业流程 (3)
4. 作业准备 (4)
5. 作业方法 (5)
6. 质量保证措施 (6)
7. 组织与管理措施 (6)
目录 一、工程概况 (2) 二、编制依据 (2) 三、测量设备及测量特点 (2) 3.1.测量设备 (2) 3.2工程施工测量特点 (5) 3.3人员安排 (5) 四、平面控制网 (6) 4.1布网要求： (6) 4.2平面控制网布设原则 (6) 4.3建筑坐标系的建立 (6) 4.4首级平面控制网 (7) 4.5二级平面控制网 (7) 4.6三级平面控制网 (8) 五、高程控制网布设 (9) 5.1高程控制网起始依据 (9) 5.2高程控制网的布设 (9) 5.3标高竖向传递 (9) 六、放线管理 (10) 6.1主体结构测量定位做法： (10) 6.2精细化管理放线要求： (11) 七、沉降观测控制 (13) 八、施工测量技术要求 (18) 九、施工测量管理 (23) 9.1测量管理组织机构 (24) 9.2测量工程施工质量保证措施： (24)
一、工程概况 西安融创御园项目整个地块位于西安 市莲湖区，整个项目用地北至规划路，东 至桃园北路，西南临公共绿地。项目规划 净用地面积为5.088公顷；地块用途性质 为居住。地块南北向最长处约180米，最 窄处约65米，东西向长约440米。本工程 总建筑面积约为73225.36平方米，为集住宅、配套商业设施齐全的大型社区。 进场后，业主提供BM1、BM2两个市政基准点。 二、编制依据 《工程测量规范》GB50026-2007 《建筑工程施工质量验收统一标准》GB50300-2013 《建设工程项目管理规范》GB/T50326-2006 《全站型电子速测仪检定规程》JJF 1118 《光学经纬仪》GB/T 3161 《光学经纬仪检定规程》JJG 414 《光电测距仪》GB/T 14267 《水准仪》GB/T 10156 御园项目结构、建筑施工图及图纸答疑等文件 本工程施工组织设计 三、测量设备及测量特点 3.1.测量设备 各项目须备齐放线所具备的测量工具以及标识工具，精密仪器必须经过计量检测，合格后方可在施工现场使用；针对精密仪器须建立检测、维护及使用台账进行统一管理。
目录 定位和测量放线施工方案....................................................... 错误!未定义书签。 第一节测量基本要求 ...................................................... 错误!未定义书签。 第二节平面控制网布设 .................................................... 错误!未定义书签。 第三节高程控制网布设 .................................................... 错误!未定义书签。 第四节基础测量 .......................................................... 错误!未定义书签。 第五节主体结构测量 ...................................................... 错误!未定义书签。 第六节装修测量 .......................................................... 错误!未定义书签。 第七节钢结构测量控制 .................................................... 错误!未定义书签。 第八节验线 .............................................................. 错误!未定义书签。 第九节质量保证措施 ...................................................... 错误!未定义书签。 第十节安全保证措施 ...................................................... 错误!未定义书签。
施工放线专项方案 一、工程概况 本工程为XX工程一标段，总建筑面积24225㎡，建筑层数：C5地下一层，地上三层；C6地上三层。高度为±0.00以上19m.结构形式为钢框架结构，抗震设防烈度8度，建筑功能等级二级，该建筑功能为丁类，建筑耐火等级：地下一级，地上二级。钢结构主材使用年限50年；钢结构其余构件为25年。 二、测量仪器的配备使用情况 本工程的定位测量，根据甲方提供平面图，用经纬仪、水准仪、钢尺测得各轴线控制桩及标高尺寸，楼层内轴线测量采用经纬仪投点，钢尺量距，标高测量采用水准仪配合铝合金塔尺测得，所有的测量设备必须经计量部门检测后方可投入工程使用，并按规定进行定期检测。 三、测量组人员安排情况 组长：陈军辉（施工测量总负责人）组员：范冬冬、王瑜、 四、轴线及各控制线的测量方法 （一）现场施工控制网的布设a、基础定位采用在建筑物四周，置四个外控定位点，定位点采用60×80方木桩和C20混凝土浇筑的600*300*300的桩深埋于土中，在埋桩部位的土体必须坚实离开边坡距离不得小于1.5米防止边坡土体滑坡，在施工时不得扰动桩位附近的土体，木桩在埋设时木桩的四周应用3：7灰土填实，并应做好桩位四周的排水工作。 b、内控点的布置：楼内控点根据本工程的特点最少不得少于3点，内控点采用14螺纹钢制作预埋，在基础完成后根据外控点的尺寸投测于预埋钢筋上，用合金针划出十字线并在十字交叉点处用冲锥冲出小凹圆点。 （二）建筑物定位及基础施工测量 1、建筑物定位
（1）、用经纬仪把甲方指定的坐标引坑下，再用钢卷尺丈量尺寸。进行复核无误后，再放出该楼的轴线。 （2）建筑物的定位桩确定后，测量员经自检合格，画出定位单，报公司技术发展部验线。验线合格后填好测量定位报验单、方可进行下道工序。 （3）根据四个定位桩引测控制桩点并确定四条控制主轴线以形成控制网，桩点要按要求进行留置并保护好。 2、基础施工测量 （1）±0.000以下平面采用外控法进行控制，即将建筑物主轴线控制点引测至基坑外，然后用经纬仪投测至基坑内，各主轴线在基坑两侧均做成半永久性桩点。投测至基坑内的轴线，完成后以量距的方法进行校核交点距离。 （2）±0.000以下的高程控制：先将标高引测至基坑边，然后用钢尺向下垂直拉到坑底，用水准仪进行校核，误差不得大于 2mm，控制点不得少于３个。 （三）±0.000以上施工测量放线 1、首层±0.000米处平面、标高控制和校核 （1）在地下结构施工至±0.000米时，根据平面控制网校核建筑物楼角四角坐标，校核方法可采用坐标计算法进行，并以方位角及已知边长进行校核。同时依据施工图各轴线的间距，校核所布置轴线间距，其误差小于３毫米。 （2）采用钢尺量距时，温度超过标准温度５度时，进行三差改正，量边误差小于３毫米。 （3）测角采用经纬仪一测回，采用正倒镜取中数即可，测角误差小于12秒。 （4）量边、测角时应考虑外墙与轴线尺寸，以免造成较大的粗差。 2、±0.000以上主轴线控制 用经纬仪把垫层上主轴线投测到各施工楼层外墙面。 3、±0.000以上标高控制
B13、14#楼工程放线施工方案 编制人： 编制时间：
施工测量放线施工方案 第一节、人员组织及设备配备 一、人员组织 3名技术员负责现场测量工作。 二、设备配备 本工程拟采用配备全站仪，激光经纬仪控制，检测轴线和垂直度；用2台水准仪（DZS3-1）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。自进场开始，配合工程进度进行轴线的投测和标高的控制。 第二节定位放线 一、作业条件 1．施工测量作业条件。 2．施工平面图等资料齐备。 3．测量仪器经校检完好齐备。 4．施工现场已平整好，地面障碍物已清除。 5．建筑规划红线界桩已投放，保存完好。 6．测量员已事先熟悉建筑规划红线图和建筑总平面图，建筑物规划红线的间距符合当地城市规划要求，计算出建筑物各特征点与规划红线之间的距离尺寸并正确标注在建筑总平面图上。 7．测量员已确定测量放线的方法和步骤。 二、所用材料及仪器 1．测量工程主要用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。 2．测量工程主要用三种仪器：激光经纬仪、水准仪、全站仪。 3．工（用）具主要有：5m小卷尺、50m钢卷尺、水准尺、（搭尺）、坠子、直径0.5~1mm线、墨斗、三角板、画板、工程笔、工具、二号锤、手锤、扫帚、水平尺、水平连通管等。 三、定位放线依据 根据建筑设计总平面布置图确定平面控制方案和施测精度，以规划部门指定的建筑红线桩，国家高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。 四、平面控制网的测设 1、场区平面控制网布设原则 平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。 2、平面控制网的精度本工程为面积大,分布散框架剪力墙结构，按一级方格网控制即可满足施工要求。 3、主轴线控制桩的建立根据建筑物平面形状的特点，利用给定现场放点，使用全站仪定出主控轴线。定位放线时精确测出控制轴线网，并将标桩设在即便于观测又不易遭到破坏地方加以固定、保护。 4、定出主轴线控制网以后，依据甲方下发的基坑开挖图，确定基坑开挖上坡线、下坡线。本工程主楼间设有地下车库，对不同轴线间坡度也不同，分别按各自坡度系数放线。 五、工艺流程 1．根据图纸算出B13#、14#楼，车库各控制轴线座标。 2．依据线控制的桩（点），确定并布设施工控制网。 3．依据施工控制网，测设建筑物的主轴线。 4．最后进行建筑物的细部放样 5．上楼层后的轴线投测方法：投线仪投测法，采用投线仪进行投测。其工艺流程是：采用内控点向上投测→将投线仪安置在内控点上→投测轴线。重复上述过程即可向上逐层投测。6．建筑物的定位放线以总平面图、红线图为依据，采用网点控制。
新余市渝水区下村镇何家边20MWp光伏发电工程 测量放线施工方案 新余市渝水区下村镇何家边20MWp光伏发电工程 2016年3月10日
目录 1.适用范围 (3) 2.编写依据 (3) 3.作业流程 (3) 4.作业准备 (4) 5.作业方法 (4) 6.质量保证措施 (6) 7.组织与管理措施 (6)
1.适用范围 本工程所有基础定位及高程控制。 2.编写依据表2-1编写依据 序号引用资料名称 1GB 50202—2002《建筑地基基础工程施工质量验收规范》 2GB 50300—2001《建筑工程施工质量验收统一标准》 3DL/T 52101.1—2012《电力建设施工质量验收及评定规程第1部分：土建工程》 4 工程设计图纸、施工组织设计（方案）等技术文件3.作业流程 3．1作业（工序）流程图见图3-1。 图3-1作业（工序）流程图 检核控制点 校核设备 GPS 放点 做点位标记 开始 完成 点位复测
4.作业准备 4.1人员配备 表4-1人员配备表 工序名称建议工作人数负责人数监护人数检核控制点21 校核设备11 GPS放点3 做点位标记1 点位复测1 注:作业人数根据具体工程量规模配备。 4.2主要工器具及仪器仪表配置 表4-2主要工器具及仪器仪表配置表 序号名称规格/编号单位数量备注 1GPS、RTK测量仪台1 2皮尺副10 3铁镐把10 4点位记号标签个9000 5记号笔支20 注:主要工器具及仪器仪表根据具体工程量规模配备。 5.作业方法 5.1仪器准备：GPS2台、50米皮尺10把，为了保证测量精度，所有测量器具必须由专业检定部门进行检定，检定合格后投入使用。施工中注意维护保养，在运输和存放中不得挤压，防止仪器变形影响精度。 5.2人员准备：本次测量工程拟分1个测量小组，3人一组，每组使用一台GPS测量仪及一把50m皮尺。
定位和测量放线施工方案 1．编制依据 2.施工准备 2.1施工前的准备工作 为了保证施工测量放线工作准确无误，施工前应组织测量人员进行学习教育，严格遵守施工测量放线工作的基本准则，明确测量任务在施工中的重要作用，建立严格的管理制度，认真执行《工程测量作业规程》及本公司技术部编制的测量管理制度。 资料收集：当地地区地址资料，了解建筑物的地下及附近场地现状资料，如管线走向、高程和其所在位置等。 2.2深化研究设计图纸 了解设计意图，熟悉并校核图纸，着重了解工程现场具体情况和定位条件，建筑物的相互关系和轴线尺寸、地下地上的标高变化，领会设计方面对测量精度的要求。 2.3测量器具的检定 测量仪器设备检验，是测量前准备工作中很重要的一步，仪器钢尺的准确度是测量精度和工程质量的根本保障，《计量法》中明确规定，任何单位和个人不准在工作岗位上使用无检定合格印证或者超过鉴定周期以及经鉴定不合格的计 量器具。所以本工程所用的仪器、钢尺、塔尺等必须严格按《计量法》中有关规定送检定部门做检定、检核。经鉴定、检核合格的仪器方可使用。 2.4人员安排
本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组, 在技术工程师领导下开展具体工作，包括制定测量施工方案、组织验线、测量资料汇编、现场放线，填写测量施工日志等工作。 2.5仪器准备 2.6导线桩的校核 根据规划局所给定的控制点，进行坐标反算，求出建筑物各边长、方位角，保证正确的依据成果；复测现场导线桩之间的关系结果满足《工程测量作业规程》（以下简称《规程》）的要求。 2.7水准点的复核 根据测绘院提供的水准点采用复合法进行校核观测结果满足规范要求。 3.平面控制 3.1测量难点 本工程现场：场地较大，配套楼基坑开挖深、支护易变形，会直接造成控制点的损坏等等。为保证工程正常施工，建立一个稳固可靠、使用方便的控制网尤为重要。 3.2总体思路 平面控制网分总控制网和轴线控制网三级测设。首先建立以业主提供的控制点为基准的总控制网，采用经纬仪水准仪测量。
目录 一工程概况 (3) 1、工程简介 (3) 二编制依据 (3) 2.1采用的标准与规范 (3) 2.2编制依据 (4) 三施工准备 (4) 3.1.人员准备 (4) 3.2测量放线设备准备 (4) 3.3技术工作准备 (6) 3.4工程施工测量特点 (6) 四工程平面控制网 (7) 4.1布网要求： (7) 4.2平面控制网布设原则 (7) 4.3建筑坐标系的建立 (8) 4.4首级平面控制网 (8) 4.5二级平面控制网 (9) 4.6三级平面控制网 (9) 五高程控制网布设 (10) 5.1高程控制网起始依据 (10) 5.2高程控制网的布设 (11) 5.3标高竖向传递 (11) 六放线管理 (12) 6.1主体结构测量定位做法： (12) 6.2精细化管理放线要求： (13) 七沉降观测控制 (15) 八施工测量技术要求 (16)
九施工测量管理 (22) 9.1测量管理组织机构 (22) 9.2测量工程施工质量保证措施： (22)
一工程概况 1、工程简介 工程名称：甘肃省未成年犯管教所民警职工经济适用住房（住宅楼） 建设地点：甘肃省兰州市城关区大沙坪 建设单位：甘肃省未成年犯管教所 设计单位：甘肃省建筑设计研究院 监理单位：甘肃省教育工程建设监理咨询有限公司 勘探单位：甘肃省建筑设计研究院 施工单位：甘肃第四建设集团有限责任公司 本工程位于兰州市兰州市城关区大沙坪。总建筑面积28037.5㎡，基底面积769.7㎡，地下建筑2500㎡，地上面积25573.5㎡，高度98.9米，层高2.9米，框架剪力墙结构，地下1层，A单元地上33层、B单元地上34层。建筑抗震等级为8度，防火等级为一级，本工程±0.00相当于黄海高程1560m。使用年限为50年，地下一层为地下停车场、变配电室、柴油发电间、消防水池及泵房，1层为社区活动房、消防控制室、物业、居委会等及三户住宅，2层至34层为住宅，屋顶为楼梯间及电梯机房。 进场后，业主提供X1、X2两个市政基准点。 二编制依据 2.1采用的标准与规范 《工程测量规范》GB50026-2007 《建筑工程施工质量验收统一标准》GB50300-2013 《建设工程项目管理规范》GB/T50326-2006 《全站型电子速测仪检定规程》JJG100-2003 《光学经纬仪》GB/T 3161-2015 《光学经纬仪检定规程》JJG 414-2011 《光电测距仪》GB/T 14267-2009 《水准仪》GB/T 10156-2009
目录 一、施工程序 二、控制原则 三、施工准备 四、工程平面控制网 五、工程定位测量 七、工程重点部位得测量控制方法 六、工程高程控制 八、工程沉降观测 九、施工注意事项 十、施工测量管理 十一、施工测量保证措施 定位与测量放线施工方案及技术措施 一、施工程序 交桩→复核→建筑定位→控制主轴线测设→高程引进及传递→施工测量→沉降观测 二、控制原则 1、在测量放线过程中,遵守先整体后局部、先高级后低级、先控制后细部工作程序。 2、选点应选在通视条件良好、安全、易保护得地方。 3、测量人员应严格按照规范要求落实“三检”制度,即:自检、互检、交接检得原则,确认合格后,提请工程师进行验线,合格后,方能进行下道各工序得施工。 4、严格做好测量仪器及器具得检定、检修及维护得工作,保证仪器得精度从而在根本上控制测量精度。 5、桩位放样时定出得桩位之间必须进行校核,轴线得延长点要准确,标志要明显,并要保护好。 6、测量时尽量选在早晨、傍晚、阴天、无风得气候条件下,太阳光太强时需给仪器遮打太阳伞,减少旁折光得影响。雨天易造成各部位得施工用线失效,雨后测量人员要及时核对控制线得准确与有效,避免质量事故。冬季施工时气温过低
可使墨线冻凝无法附着在基体上,可适量掺入乙醇防止冻凝。 7、各项资料作到及时、真实、符合资料管理要求。 8、施工测量中,严格审核依据点正确性,测量记录应原始、正确、完整、工整、计算依据正确、步步校核。 三、施工准备 1、人员配备 由于本工程测量工作量大,测量精度要求高,为确保工程优质高效得完成,本工程配置测量工程师1名,测量员2人,每名测量人员安排1名测量协助工,负责现场得测量工作。 2、测量仪器配备 测量仪器、工具必须准备齐全,其中全站仪、经纬仪、水准仪、钢卷尺等重量仪器、工具必须送指定得计量所检定,送检过得仪器、工具必须保证在符合使用得有效期内,并保留相应得检验合格证备查。配备仪器与工具如下表: 所有仪器、设备都有有效得鉴定证书,仪器在日常使用过程中,定期对其进行
目录 一、编制依据. (2) 二、人员及仪器设备 (2) 三、测量放线方案. (3) 四、放线座标图. (6) 本工程为泰吉滨江DE 组团商住楼工程，建筑面积约130000m 2，多层及高层，其中；E1、E2、E3、E4为多层，D1~D7为高层，短肢剪 力墙结构，为使建筑物得测量放线工作有据可依，特制定方案如下：一、编制依据 1. 重庆泰吉置业有限公司；泰吉?滨江AC组团施工图纸 2．《工程测量规范》（GB50026-93） 3．公司《工程测量专业质量手册》 二、人员与仪器设备 1 ．人员配备：设专职测量放线员二名，负责全部测量放线工作，项目技术负责人与现场施工员配合放线，平面放线时，再由四名工人协助放线。（注；测量放线员都持有上岗证） 2．仪器设备： NTS312B全站仪2台、DT2145系列电子经纬仪6台，DS3水准仪8台，铅锤仪5台、50m钢冈卷尺8把，5m钢卷尺10把，5m合金水准尺3根，线锤、墨斗、小线等其它工具。（注；全站仪, 电子经纬仪、水准仪、钢卷尺均持有合格证）所有测量仪器与钢卷尺必须经过检测合格后方可使用，使用过程中要做好维修与保养工作，如发现仪器有失准现象，应立即确定失准过程中测量使用得范围，并上报处理。 三、测量放线方案分四部分：工程定位测量放线；基础、楼层测量放线；装饰装修 测量放线。 1 ．工程定位测量放线 (1)定位放线前，对场地进行必要得平整。
⑵根据建设单位给定得建筑物位置定位放线，定出外墙轴线与首层外墙边线，闭合复核无误后，在适当位置做出引桩，引桩得数量应能够定出建筑物得至少3条边为宜。引桩得位置设在井边，或离开一段距离至桩下无视觉障碍物，且易于保护得部位。引桩用50cm长得木桩钉入土内，地面处用混凝土浇筑保护好，并砌砖井围起来防止碰撞破坏。 ⑶根据建设单位给定得标准水准点向现场内引测标高，在场地周围及原有建筑物上做好标记，往返测量至少两次，确保无误后，用红漆将标高点描画成三角标记。 ⑷平面定位与标高引测做完后请规划单位、设计单位、监理单位与建设单位验线，做好签字验收手续。 2 .基础测量放线 ⑴孔桩开挖之前，用经纬仪从定位引桩引到井圈上，然后以十字轴线为基准，分别定出其它轴线。 ⑵孔桩开挖1M后，用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工得临时水准点。 (3)人工挖孔桩混凝土浇完后，以控制线来放线确定墙柱插筋位置，并引测标高控制混凝土得高度。 (4)地下室墙柱 混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模与打地面得标高依据。 3.楼层放线 (1) 上升结构采用内控点传递法。 每栋楼设置4个内控点，组成自成体系得矩形控制方格，控制点编号见内控点平面图(后附)。浇筑士0、000层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100X 100X 3mm铁板。待混凝土达到可上人强度时，铁板上用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2mmJ、孔作为标志。 具体操作如下； 1):将激光经纬仪架设在士0、000层楼面得内控点上，调平后，接通电源射
尚都商住楼项目测量放线专项施工方案 编制审定： 编制审核： 编制人员： 中十冶集团有限公司 二０0九年十二月四日
测量放线专项方案 一、工程概况： 本工程位于曲靖市罗平县文笔路南，场地为一距形，南北方向约40米，东西方向约60米，北面临文笔路，南面临老年人活动中心，东面临金色旺角工地，西侧各有一条道路与相临地块共用。建筑主入口设于东北角，在东面一侧有另一个入口。 工程地下一层，地上二十七层，主要用途：地下一层为汽车库\生活和消防水池、水泵房；发电机房、变配电房、弱电机房。地上二十七，一至三层为商用；四层标准层以上为住宅。总建筑面积32102.18m2，用地面积1687.24 m2。室内相对标高+0.050 m，室内外高差0.15ｍ，建筑高度88.8ｍ。 二、施工准备： 龙逸尚都商住楼项目工程测量放线是保证工程质量的关键工序，测量控制的思路如下：以自己建立直角坐标系为依据，遵循整体控制局部的原则，对本工程控制，用高精度来控制低精度，同时配备先进的测量仪器。 1、技术准备 1.1方案的编制依据 《测量规范》、《建筑工程施工测量规程》等国家和地方规范、规程、标准，规划局给定的有关测量资料，设计施工图纸。 1.2定位依据的选择 本工程以自建直角坐标系，以K1、K2、K3、K4、K5、KZ1、KZ2、KZ3共八个点（具体位置见附图）为依据，使用经纬仪在施工现场测设一条
闭合导线，作为控制网，再以此为依据，测设导线控制网和轴线控制网。标高以文笔路靠建筑边路沿石为标高控制，相对标高为-0.150m。 （1）定位条件：自建直角坐标点 K1（A=29.493,B=54.51）；K2（A=6.323,B=54.44） K3（A=-2.31,B=10.95）；K4（A=-1.861,B=8.003） K5（A=-1.885,B=4.298）；KZ1（A=-9.975,B=43.194） KZ2（A=9.928,B=21.698）；KZ3（A=-10.329,B=53.883） （2）标高：H1＝0.257；H2＝0.724 1.3人员配备 在工程师和技术部的领导下成立现场测量组： 组长：苏有志，负责制定放线方案、放线交底、检查验线及协调测量与其它工作。负责方案实施，控制测量，检查放线工作的质量，资料编制。 测量放线工：杨寿昌、葛世明、杨登奎，具体负责边放线和基础性工作。 辅助工4名，配合测量放线工作，作好辅助性的工作。 1.4仪器、工具准备
目录 一、编制依据2 二、人员及仪器设备2 三、测量放线方案3 四、放线座标图6 本工程为泰吉滨江DE组团商住楼工程，建筑面积约130000m2，多层
及高层，其中；E1、E2、E3、E4为多层，D1~D7为高层，短肢剪力墙结构，为使建筑物的测量放线工作有据可依，特制定方案如下： 编制依据 重庆泰吉置业有限公司；泰吉·滨江AC组团施工图纸 《工程测量规范》（GB50026-93） 公司《工程测量专业质量手册》 人员和仪器设备 人员配备： 设专职测量放线员二名，负责全部测量放线工作，项目技术负责人和现场施工员配合放线，平面放线时，再由四名工人协助放线。（注；测量放线员都持有上岗证） 仪器设备： NTS312B全站仪2台、DT2145系列电子经纬仪6台，DS3水准仪8台，铅锤仪5台、50m钢卷尺8把，5m钢卷尺10把，5m合金水准尺3根，线锤、墨斗、小线等其它工具。（注；全站仪,电子经纬仪、水准仪、钢卷尺均持有合格证）所有测量仪器和钢卷尺必须经过检测合格后方可使用，使用过程中要做好维修和保养工作，如发现仪器有失准现象，应立即确定失准过程中测量使用的范围，并上报处理。 测量放线方案 分四部分：工程定位测量放线；基础、楼层测量放线；装饰装修测量放线。 工程定位测量放线 (1)定位放线前，对场地进行必要的平整。 ⑵根据建设单位给定的建筑物位置定位放线，定出外墙轴线和首层外墙边线，
闭合复核无误后，在适当位置做出引桩，引桩的数量应能够定出建筑物的至少3条边为宜。引桩的位置设在井边，或离开一段距离至桩下无视觉障碍物，且易于保护的部位。引桩用50cm长的木桩钉入土内，地面处用混凝土浇筑保护好，并砌砖井围起来防止碰撞破坏。 ⑶根据建设单位给定的标准水准点向现场内引测标高，在场地周围及原有建筑物上做好标记，往返测量至少两次，确保无误后，用红漆将标高点描画成三角标记。 ⑷平面定位和标高引测做完后请规划单位、设计单位、监理单位和建设单位验线，做好签字验收手续。 2．基础测量放线 ⑴孔桩开挖之前，用经纬仪从定位引桩引到井圈上，然后以十字轴线为基准，分别定出其它轴线。 ⑵孔桩开挖1M后，用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。 (3) 人工挖孔桩混凝土浇完后，以控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。 （4）地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。 3．楼层放线 （1）上升结构采用内控点传递法。 每栋楼设置4个内控点，组成自成体系的矩形控制方格，控制点编号见内控点平面图（后附）。浇筑±层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板。待混凝土达到可上人强度时，铁板上用钢针划出纵、
一般施工方案（措施）报审表 工程名称：恩施鹤峰中营—北佳35kV输变电工程编号：SJSX3-003致湖北环宇工程建设监理有限公司恩施鹤峰中营-北佳35kV线路工程监理项目部：现报上导线展放施工方案（措施），请审查。 附件：导线展放施工方案 施工项目部（章）： 项目经理： 日期： 专业监理工程师审查意见： 专业监理工程师： 日期： 总监理工程师审查意见： 监理项目部（章）： 总监理工程师： 日期： 注本表一式4 份，由施工项目部填报，监理项目部、施工项目部各存 2 份。
恩施鹤峰中营-北佳35kV线路工程导线展放施工方案 施工单位（盖章） 2014 年11 月25 日
批准： ________ 年____ 月____ 日审核： ________ 年____ 月____ 日编写： ________ 年____ 月____ 日
一、编写目的 首先旨在规范鹤峰中营-北佳35kV线路架线工程的施工工艺，使得架线工程的施工质量满足设计和验收规范要求，实现架线工程质量合格率达100%的质量目标。 二、编写依据 1、《国家电网公司输变电工程安全文明施工标准化工作规定》 2、《35kV及以下架空电力线路施工及验收规范》（GB50173-1992） 3、工程施工的设计图纸和相关技术文件 三、适用范围 本施工方案仅适用于该线路工程。 四、工程概况及特点 4．1．工程概况 线路全长9.116km，共有18个耐张段。 4．2．设计特点 （1）本线路采用导线为LGJ－150/35钢芯铝绞线用于全线，地线为OPGW-24B1-35。 （2）导线防振锤型号为FR-2C型防振锤。 （3）本线路悬垂串、耐张串及跳线串均采用U70B玻璃绝缘子。 五、主要施工操作及工艺控制 本工程架线施工采用张力放线，包括五个子工序：架线前的准备、放线、紧线、导地连接、附件安装。 5.1 架线前的现场准备。 5.1.1清除通道的障碍包括树林、竹林、房屋及其它需拆迁的设施。砍伐通道范围应执行《110—500KV架空送电线路设计技术规程》中的有关规定，同时注意环境保护。

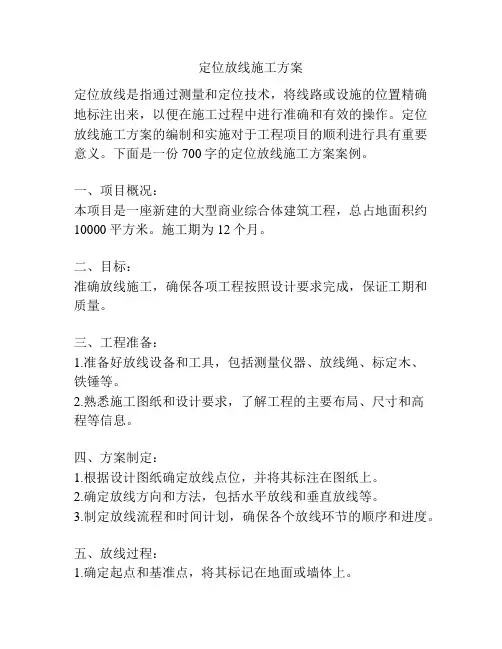

定位和测量放线施工方案 一、施工前的准备工作 1、人员准备：本工程设测量管理员1 名负责本工程与测量有关的工作，测量员2名负责施工过程中的测量放线工作。 2、技术准备. 2、1 根据工程任务的要求，收集分析勘测、设计及施工等相关资料。包括：①、城市规划部门测绘成果；②、工程勘察报告；③、施工设计图纸与有关的变更文件；④、施工组织设计及施工方案；⑤、施工场地地下管网及其它构筑物的成果图。2.2、熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。2. 3、根据建筑图与结构图校核各部位的尺寸，了解建筑物的平面布置情况，主要轴线，建筑物长、宽，结构特点及解建筑物的建筑坐标、设计高程，在总平面图上的位置，建筑物周围主要建筑物的相互关系和轴线尺寸。 1.1.1.1 检测仪器、鉴定钢卷尺 为了保证测设精度，使用的经纬仪、水准仪、塔尺、钢卷尺必须由专业鉴定部门进行鉴定，鉴定合格后投入使用.施工中注意钢卷尺的维护保养，每使用后要用棉纱上黄油，在运输和存放中均不得挤压，防止钢尺变形，影响测设精度。 1.1.1.2 测量器具的准备 名称经纬仪水准仪塔尺 型号TDJ2—E DZS3—1 5m 50m 5m 精度2? ±3mm 0.5cm ±2mm±1mm 数量1台2台2 个2把5 把2个 钢卷尺盒墨线铁尺斗坠锤
1.1.2 施工程序公司技术质量部派测量工程师参加建设单位组织的红线桩、水准点的交接工作，并将结果交于项目测量员。对建设单位交桩点进行复测，确定无误后引测出平面控制网，并报公司技术质量部派测量工程师验收。根据土方开挖方案确定基坑开挖线，报公司技术质量部复测，复测合格后报监理单位验收，合格后进行土方开挖。 1.1.3 主要施工方法1.1.3.1 平面控制网测设1、轴线控制网的测设根据测绘院或甲方提供的定位依据，验收无误后接桩，然后根据定位依据桩用直角坐标法或极坐标法做井字控制桩；做好以后将控制桩四周砌砖浇筑混凝土，采用全站仪进行复测，并根据定位依据点单项工程引测3 个场区控制点，要求埋深1.5m，用混凝土浇注并以钢柱标记。再用脚手架防护好，并做好警示标记以防破坏。2、场地标高引测：根据测绘院或甲方提供的水准点向现场引测设计标高和轴线高程控制点。 1.1.3.2 基坑开挖放线根据场地轴线控制网，按照总体施工部署，定出基槽上、下口开挖线，并撒白灰线标示。同时，在距上口开挖线外0.5m 设控制桩，此桩点在转角必须设置，在直线段间隔20m 左右设置，保证在坑口白灰线被破坏时能及时恢复。土方开挖过程中，随时检查坡度情况，以防止坡度偏差过大，影响基础工程施工。挖槽时要随时用水准仪检查槽底情况，以防止少挖或超挖。1.1.3.3 设计标高以下施工测量 1、基槽放线和基础放线在土方开挖至设计基底标高时，验槽合格后在拟主轴
长乐威立雅水务有限公司 东区水厂EPC项目 测量监控方案 编制： 审核： 批准： 中国中铁一局集团市政环保工程有限公司长乐东区水厂项目部
二〇〇九年十二月二十日 一、编制说明及编制依据 1、本工程厂区内大小构筑物20座，并且构筑物比较密集，给工程施工测量造成很大难度。 2、仔细研究图纸，明确工程特点、充分了解施工环境、准确把握测量要点，切合工程实际，编制可操作性和针对性强测量施工方案。 3 、施工测量是建筑工程的重要环节，测量人员应在作业中采取各种措施，保证测量精度，做到标准化、规范化、程序化，更好地为工程服务。 4、编制依据为国家现行技术规范、规程、标准及各项规定； 二、工程概况 1、场地为旧房拆除迁及农田空地。场地较为开阔，平坦“三通一平”完成，道路交通便利，满足施工条件。 2、工程地势平坦，无障碍物，便于测量放线。 三、施工测量方案 一、人员组织 项目部配备3名专职技术员，各单体技术员负责各自范围内的测量放线工作，测量放线施行总工负责制。 二、设备配备 本工程拟采用配备TOPCON型全站仪N211D，检测轴线和垂直度；用2台水准仪（DZS3-1）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。自进场开始，配合工程进度进行轴线的投测和标高的控制。
三、作业条件 1．测量仪器经校检完好齐备。 2．施工现场已平整好，地面障碍物已清除。 3．建筑规划红线界桩已投放，保存完好。 4．测量员已事先熟悉建筑规划红线图和建筑总平面图，建筑物规划红线的间距符合当地城市规划要求，已算出建筑物各特征点与规划红 线之间的距离尺寸并正确标注在建筑总平面图上。 5．测量员已确定测量放线的方法和步骤。 四、所用材料及仪器 1．测量工程主要用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。 2．测量工程主要用三种仪器：激光经纬仪（JZ2）、水准仪（DZS3-1）、TOPCO型全站仪N211D。 3．工（用）具主要有：5m小卷尺、50m钢卷尺、水准尺、（搭尺）、坠子、直径0.5~1mm线、墨斗、三角板、画板、工程笔、工具、二号锤、手锤、 扫帚、水平尺、水平连通管等。 五、定位放线依据 根据建筑设计总平面布置图确定平面控制方案和施测精度，以规划部门指定的建筑红线桩，国家高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。 六、平面控制网的测设 1、场区平面控制网布设原则 平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度
一、编制依据： 1、五女冢建福家园安置小区施工图纸 2、《建筑变行测量规程》 3、《高层建筑施工手册》 4、《建筑施工手册》 5、《建筑工程施工及验收规范》 二、工程概况 三、施工测量放线准备工作施工测量工作是施工中先导性工序，是使工程施工符合工程设计要求的重要手段之一，在高层建筑施工中尤显重要。 1、了解工程总体布局、定位与标高情况通过对总平面图和设计说明的学习以及设计交底，了解工程总体布局、工程特点和设计意图。首先应了解工程所在地区的红线桩位置及坐标、周围环境及原有建筑物有关系、现场地形及拆迁情况（尤其是地下建筑物和地下管线等）；其次应了解建筑物的总体布局、朝向、定位依据、定位条件及建筑物主要轴线的间距及夹角；再次应了解水准点位置及标高、建筑物首层室内地坪±的绝对标高（尤其是有几种不同标高的±时）、整个场地的竖向布置（标高、坡度等）、绿化及道路、地上地下管线的安排等。其中应特别注意以下几个问题： ㈠工程总体布局和拆迁情况先从设计总平面图上了解现场的原地貌、地物情况；新建建筑物的总体布局、道路及管线的安排。查核场地内需要保留的原有建（构）筑物与新建建筑物的位置是否准确；需要拆迁和需要保留的地下管线的种类、数目是否齐全，位置是否准确。为了准确地核实上述情况，还应从建设单位或城市规划部门取得施工现场的现状大比例尺地形图，并根据设计的条件将新建建筑物绘制到地形图上，以便能更详细、准确地了解现场的地上和地下情况。无论是从总图上还是从地形图上了解到的资料，都需要到现场进行实体考察核对或补测，尤其是对名贵树木的树冠和根系范围以及各种地下管线和检查井的情况要进行核对，这样便于施工时采取必要的措施，防止发生事故，以保证设计定位符合实地情况和测量定位的顺利进行。 ㈡建筑物的平面定位情况①定位依据一般有两种：一种是根据附近原有建筑物或构筑物定位；另一种是根据城市规划部门测定的道路中心线、规划红线或场地平面控制网（建筑方格网）定位。如以原
扬州920 地块 桩基 测 量 放 线 方 案 编制 人： 审核 人： 批准
扬州市桩基有限公司2017 年 6 月16 日
工程概况 920 地块（扬州新世界）工程桩桩基工程，拟建新中置业扬州有限公司开发的扬州新世界桩基工程，扬州市瘦西湖西侧，长春南侧。本工程由南京市建筑设计研究院有限责任公司依据新中置业扬州项目一期A 区（友谊地块）岩土工程勘测报告（勘测编号：K16027），确定工程主楼桩基设计等级为甲级。 本工程建筑地基基础设计等级为乙级。建筑桩基设计等级为乙级。 按抗震设防类别，本工程为标准设防类（皿类）建筑。 二、施工测量平面控制网的测设 该工程场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法。根据当地城市导线点，一次性建立统一的平面施工控制网。 1、布网原则 （1）先整体，后局部，高精度控制低精度； （2）控制点要选在拘束度不大、安全、易保护的位置，通视件良好，分布均匀。 2、施工控制网的测设
(1)引基准点：根据当地城市控制点用全站仪将基准点引至打桩区域附近，不少于4点，其位置以不受打桩影响为原则(距操作地点40m以外)，由项目工程师会同监理工程师复检审核。精度限差要求如下表； (2)内控制基点布设 A、根据工程实际情况，对主楼部分采用内控法，用全站仪竖向投侧，基准线选在轴线内交叉位置。 B、依据施工前布设控制网基准点将内控制点埋设在轴线交接位置。基准点的埋设采用木桩，钢针刻划十字线固定牢固。基准点周围严禁堆放杂物，以便于基准点的竖向投侧。 (3)桩位测放 依据布设内控制基点，由于场地用地紧张施工机械较多，分布相对分散场地标高相差较大，不利于传统的水准仪结合大尺进行桩位测放，我部采用全站仪坐标定位，精确每根桩的坐标后统一测放。 (4)轴线控制网的精度等级 根据《工程测量规范》控制网的技术指标必须符合下表的规定。
轨道交通工程钢结构工程定位和测量放线施工方案 7.1.1 钢结构安装放线定位测量控制总体思路 钢结构测量分平面、水准控制两部分。总体思路：平面测量采用 激光经纬仪直接测量， 水准测量采用精密水准仪进行测量。测量内容包括柱底对中、钢柱垂直度校正、变形观测等工作。 7.1.1.1 平面控制思路 ⑴ 本工程工程质量标准要求高，结合工程安装的施工顺序，在结构的四周布置4个观测点形成闭合的四边形进行总体坐标控制，独 锚栓的预埋 锚栓位置复测 标记基准标高点 弹出安装定位线 钢柱吊装 埋件的清理 报监理、总包 报加工厂 调整柱底螺栓孔
立控制网要求布置在建筑物的外侧，同时控制点的布设尽量远离施工道路及作业区域并且通视良好。控制点布设完毕稳定后，进行控制点的坐标测量，经控制网的平差计算，确定坐标后作为本工程平面测量控制点。 ⑵平面控制网考虑土建结构及钢结构施工阶段点位控制范围，采用土建与钢结构施工共用一套控制网，保证结构施工的准确性，同时避免各专业施工之间对控制点的损毁。 7.1.1.2 高程控制思路 ⑴采用现场建立高控制程网，进行总体高程测量控制，按照控制高程网的布置进行闭合测量、平差计算，确定控制点高程，作为本工程高程测量的基准点。 ⑵钢结构与土建、设备安装、室内外装修等专业使用同一平面、高程控制网。 7.1.2 测量前的准备工作 对站台层钢结构生根埋件进行测量检测，复验其板面标高、平整度及定位轴线。埋件上的预埋锚栓的安装精度直接影响到钢柱的吊装，发现锚栓偏差应及时进行纠偏处理，通过现场实测锚栓的具体轴线位置，将测量偏差值报告加工厂，加工厂根据现场锚栓的实测位置，加工制作柱底板。锚栓核实无误后应在螺杆立面打出基准标高点，作为安装调整用；在埋件板面上放出中心轴线，而后反弹出钢柱的定位线。并做出明显标识，以便安装调整用。 把复验结果整理后报送监理及总包，以备查用。
测量放线专项施工方案 一、测量概述 1.1测量工作重点及方法 ±0.000m以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0.000m以上结构采用建筑物内控法进行轴线竖向投测，从建筑外墙竖向传递高程，引测楼内做好1m控制线。具体的测控重点和方法见下表。 测量工程重点和方法 序 号 工作内容工作重点方法 测量 设备1 场区控制网交接复 核及建立 附合导线 全站仪坐标放样法 全站 仪 水准 仪 2平面轴线传递天顶法 激光 铅直仪3标高传递钢尺丈量 钢尺 铅垂4地下室控制 利用视准线法进行 投测 全站 仪
1.2工作难点及应对措施 1.2.1槽上可用场地相对较小，控制桩位保护要求高 应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。并指定专人巡查维护，定期进行复测与修正，确保工程控制系统的准确性。 1.2.2场区面积大，平面控制网及高程控制点精度要求高 应对措施：根据业主提供的基准点，测设二级场区控制网。控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准
仪进行闭合。整场区采用两级控制，形成完整统一的测控体系，以保证测量精度要求。 1.2.3建筑物高度高，轴线及标高竖向传递精度控制难度大 应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测，投测点不少于3点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合，无误后，按先整体后局部对轴线及细部轴线进行施测。±0.000m以下使用钢尺传递高程。±0.000m以上在首层外墙四周用水准仪抄出建筑1m线，每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。 1.2.4轴系之间的转换复杂 应对措施：本工程轴线系统，是由楼座和地下车库两套轴线网组成，轴线网相互转换、衔接，要求测量人员必须仔细审图，科学解算，以做到万无一失。 1.2.5测控方法的选择及设备的选型是做好测量工作的难点 应对措施：对众多的测控方法，必须结合本工程的实际情况，进行合理比对、实际论证，确保方法的科学性、针对性、及现场可行性。 1.3准备工作 作为工程施工的基准—测量工作的准确度将影响工程的施工质量，测量工作将作为本工程结构施工的首要工作进行控制。施工测量

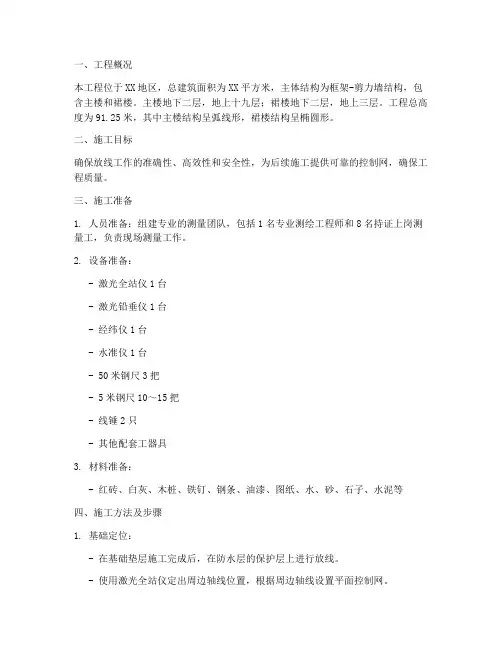

测量、定位放线施工方案 1.1编制依据 施工图纸 建筑工程施工测量规程（DBJ01-21-95） 工程测量规范（GB5006-93） 1.2人员组织及设备配备 1.2.1人员组织 1名专业测绘工程师，1名持证上岗测量工负责现场测量工作，3名现场辅助测量员 1.2.2设备配备 本工程拟采用配备RTS623H型全站仪；用1台水准仪（DZ2400）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。自进场开始，配合工程进度进行轴线的投测和标高的控制。 1.3 定位放线 1.3.1作业条件 施工测量作业条件。 管网图等资料齐备。 测量仪器经校检完好齐备。 施工现场已平整好，地面障碍物已清除。 建筑规划红线界桩已投放，保存完好。 测量员已事先熟悉建筑规划红线图和建筑总平面图，建筑物规划红线的间距符合当地城市规划要求，已算出建筑物各特征点与规划红线之间的距离尺寸并正确标注在建筑总平面图上。 测量员已确定测量放线的方法和步骤。 1.3.2所用材料及仪器 测量工程主要用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。 测量工程主要用三种仪器：水准仪（DS2400）、RTS632H型全站仪。
