静电场中图像问题
静电场中的图像问题 三种图像类型 1．v－t图象： 根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化． 2．φ－x图象： （1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零； （2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向； （3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断． 3．E－x图象： （1）反映了电场强度随位移变化的规律； （2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向； （3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定． [思维深化] 在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？ 答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小． 典例应用 【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（） 图1 A．φa>φb B．E a>E b C．E aW b 答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确． 【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）
第3讲：静电场图像问题(教师)
第3讲静电场图像问题 【学习目标】 1.学会区分四种静电场中图像的物理意义 2.掌握图像的分析方法 【基础知识】 电场中“三类”典型图象问题 近几年，高考中以电场中的图象切入命题的试题逐渐增多，如：E－x图象、φ－x图象，或与粒子运动规律有关的图象，如：v－t图象，掌握各个图象的特点，理解其斜率、截距、“面积”对应的物理意义，就能顺利解决有关问题，此类问题一般以选择题的形式出现，难度中等。 【典例精讲】 类型一电场中粒子运动的v－t图象 根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化。 【例1】(多选)如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图线如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有() 图1 A.φa＞φb B.E a＞E b C.E a＜E b D.W a＞W b 解析由图乙可知，粒子做加速度减小、速度增大的直线运动，故可知从a到b电场强度减小，粒子动能增大，电势能减小，电场力方向由a指向b，电场线方向由b指向a，b点电势高于a点电势，故选项B、D正确。 答案BD 【变式1】两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示，一个电荷量为
2 C，质量为1 kg的小物块从C点静止释放，其运动的v－t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)。则下列说法正确的是() A.B点为中垂线上电场强度最大的点，场强E＝2 V/m B.由C到A的过程中物块的电势能先减小后变大 C.由C点到A点的过程中，电势逐渐升高 D.AB两点电势差U AB＝－5 V 解析小物块在B点加速度最大，故B点场强最大，由v－t图线知B点加速度为2 m/s2，据qE＝ma得E＝1 V/m，选项A错误；由C到A的过程中小物块动能一直增大，电势能始终在减小，故电势逐渐降低，选项B、C错误；根 据动能定理有qU AB＝1 2mv 2 B － 1 2mv 2 A ，解得U AB＝－5 V，故选项D正确。 答案 D 类型二电场中的E－x图象 1.几种常见的E－x图象 (1)点电荷的E－x图象 正点电荷及负点电荷的电场强度E随坐标x变化关系的图象大致如图1和图2所示。 图1图2 (2)两个等量异种点电荷的E－x图象 ①两电荷连线上的E－x图象如图3所示。 ②两电荷连线的中垂线上的E－y图象如图4所示。
电场中的常见图像问题
电场中的常见图像问题 A对点训练——练熟基础知识 题组一电场中粒子运动的v -t图像 1．一负电荷从电场中A点由静电释放，只受静电力作用，沿电场线运动到B点，它运动的v－t图像如图7所示，则A、B两点所在区域的电场线分布情况可能是下图中的()． 图7 解析由v－t图知，负电荷加速度越来越大，故负电荷应向电场线密集处运动，故C正确． 答案 C 2．如图8甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图乙所示．设A、B两点的电场强度分别为E A、E B，电势分别为φA、φB，则()． 图8
A．E A>E B B．E AφB D．φA<φB 解析由图乙可知，电子做匀加速直线运动，故该电场为匀强电场，即E A＝ E B.电子受力方向与电场线的方向相反，故电场线的方向由B指向A，根据沿 着电场线的方向是电势降低的方向，故φA<φB，选项D正确． 答案 D 3．一带正电的粒子仅在电场力作用下从A点经B、C点运动到D点，其v-t图像如图9所示，则下列说法中正确的是()． 图9 A．A点的电场强度一定大于B点的电场强度 B．粒子在A点的电势能一定大于在B点的电势能 C．CD间各点电场强度和电势都为零 D．AB两点间的电势差大于CB两点间的电势差 解析由题图可知粒子在A点的加速度大于在B点的加速度，因a＝qE m ，所 以E A>E B，A对；粒子从A点到B点动能增加，由动能定理知电场力做正功，电势能减小，B对；同理由动能定理可知A、C两点的电势相等，U AB＝U CB，D错；仅受电场力作用的粒子在CD间做匀速运动，所以CD间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C错． 答案AB 4．如图10甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L.现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运
微专题44 电场中图像问题

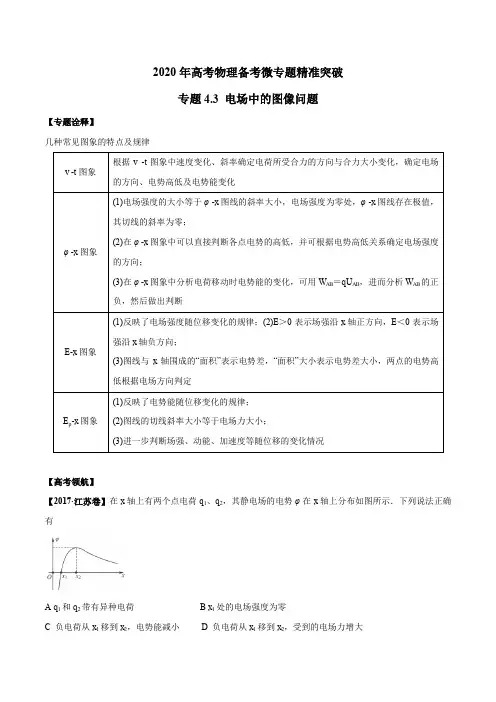

微专题44 电场中图像问题 【核心考点提示】 1．v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化． 2．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断． 3．E－x图象：(1)反映了电场强度随位移变化的规律．(2)E＞0表示场强沿x轴正方向；E ＜0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定． 【微专题训练】 (2014·海南·9)(多选)如图8甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有() A．φa>φb B．E a>E b C．E aW b 【答案】BD 【解析】电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B 正确，C错误；电场力做正功，电势能减小，选项D正确． 空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图3所示，下列说法正确的是()
2019届高考物理一轮复习微专题11电场中“三类图象”问题的突破练习新人教版
微专题十一电场中“三类图象”问题的突破 [A级—基础练] 1．(08786739)一个带正电的粒子，在xOy平面内以速度v0从O点进入一个匀强电场，重力不计．粒子只在电场力作用下继续在xOy平面内沿图中的虚线轨迹运动到A点，且在A 点时的速度方向与y轴平行，则电场强度的方向可能是( ) A．沿x轴正方向 B．沿x轴负方向 C．沿y轴正方向 D．垂直于xOy平面向里 解析：B [在O点粒子速度有水平向右的分量，而到A点的水平分量变为零，说明该粒子所受电场力向左或有向左的分量，又因为粒子带正电，故只有B正确．] 2．(08786740)某区域的电场线分布如图所示，其中间一根电场线是直线，一带正电的粒子从直线上的O点由静止开始在电场力作用下运动到A点．取O点为坐标原点，沿直线向右为x轴正方向，粒子的重力忽略不计．在O到A运动过程中，下列关于粒子运动速度v 和加速度a随时间t的变化、粒子的动能E k和运动径迹上电势φ随位移x的变化图线可能正确的是( ) 解析：B [由题图可知，从O到A点，电场线先由密到疏，再由疏到密，电场强度先减小后增大，方向不变，因此粒子受到的电场力先减小后增大，则加速度先减小后增大，故A 错误，B正确；沿着电场线方向电势降低，而电势与位移的图象的斜率表示电场强度，因此C错误；由于电场力做正功，导致粒子电势能减小，则动能增加，且图象的斜率先减小后增大，故D错误．]
3．(08786741)两带电荷量分别为＋q 和－q 的点电荷放在x 轴上，相距为L ，能正确反映两电荷连线上场强大小E 与x 关系的图是( ) 解析：A [越靠近两电荷的地方场强越大，两等量异种点电荷连线的中点处场强最小，但不是零，B 、D 错；两电荷的电荷量大小相等，场强大小关于中点对称分布，C 错，应选A.] 4．(08786742)(2018·龙岩市一级达标学校联合测试)半径为R 、电荷量为Q 的均匀带正电的球体在空间产生球对称的电场；场强大小沿半径分布如图所示，图中E 0已知；取无穷远处电势为零，距球心r 处的电势为φ＝k Q r (r ≥R )，式中k 为静电力常量．下列说法错误的是( ) A ．球心处的电势最高 B ．球心与球表面间的电势差等于1 2 E 0R C ．只在电场力作用下，紧靠球体表面一带电荷量为－q (q >0)的粒子能挣脱带电球的引力的最小初动能为 kQq R D ．只在电场力作用下，紧靠球体表面一带电荷量为－q (q >0)的粒子能挣脱带电球的引力的最小初动能为1 2 E 0Rq 解析：D [沿着电场线，电势降低，则球心处的电势最高，由E -r 图象可得，球心与球表面间的电势差等于1 2E 0R ，选项A 、B 正确；只在电场力作用下，紧靠球体表面的粒子－q 能挣脱带电球的引力的最小初动能为kQq R ，选项C 正确，选项D 错误．]
电场中的图像问题练习
电场中的图像问题练习 一、电场中的Ｅ－ｘ图象 1．(２００９上海高考）两带电量分别为q和－q的点电荷放在ｘ轴上，相距为L,能正确反映两电荷连线上场强大小E与ｘ关系的是图( ） A B C D 2．（2010江苏高考）空间有一沿x轴对称分布的电场，其电场 强度E随x变化的图象如图所示。下列说法正确的是(） Ａ．O点的电势最低B．x2点的电势最高 C．x1和-x1两点的电势相等Ｄ．x1和x３两点的电势相等 3.空间有一沿x轴对称分布的电场，其电场强度E随x变化的 图象如图所示,下列说法正确的是( ) Ａ．Ｏ点的电势最低 B．ｘ１和x3两点的电势 相等 C．x2和-x2两点的电势相等 D.x2点的电势低于ｘ3点的电 势 4．（2０12盐城二模)真空中有两个等量异种点电荷,以连线中点Ｏ为坐标原点，以它们的中 ) 垂线为ｘ轴，下图中能正确表示ｘ轴上电场强度情况的是( 述电场强度E随位置x变化规律的图是（） 6．【2013上海高考】．(1２分)半径为Ｒ，均匀带正电荷的球体在空间产 生球对称的电场;场强大小沿半径分布如图所示，图中E０已知,E－r 曲线下O－Ｒ部分的面积等于R－2R部分的面积。 （１）写出Ｅ－r曲线下面积的单位; (2)己知带电球在r≥R处的场强E=kQ／r2,式中k为静电力常量，该 均匀带电球所带的电荷量Q为多大? (3)求球心与球表面间的电势差△U； (4)质量为m，电荷量为q的负电荷在球面处需具有多大的速度可以刚好运动到２R处? 二、电场中的φ-x图象
7.有一静电场，其电场强度方向平行于x轴．其电势φ随坐标x的改变而变化，变化的图线如图1所示,则图2中正确表示该静电场的场强Ｅ随x变化的图线是（设场强沿x轴正方向时取正值)( ） 图1 图2 ８.（苏锡常镇2０12二模)某静电场中的一条电场线与ｘ轴重合，其电势的变化规律如图所示。在O点由静止释放一电子,电子仅受电场力的作用,则在－ｘ0~x０区间内( ） ?A．该静电场是匀强电场 ?B.该静电场是非匀强电场 ?C.电子将沿x轴正方向运动，加速度逐渐减小 D．电子将沿x轴正方向运动,加速度逐渐增大 ９.如图甲所示,一条电场线与Ox轴重合,取O点电势为零,Ｏx方向上 各点的电势φ随x变化的情况如图乙所示，若在O点由静止释放一电 子，电子仅受电场力的作用,则（） Ａ．电子将沿Oｘ方向运动Ｂ.电子的电势能将增大 Ｃ.电子运动的加速度恒定 D．电子运动的加速度先减小后增大 10.(201１上海高考）两个等量异种点电荷位于x轴上，相对原点对称 分布,正确描述电势φ随位置x变化规律的是图( ) １1．(2０09江苏高考)空间某一静电场的电势 在x轴上分布如图所示,x轴上两点Ｂ、C点电场强度在x方向上的分量分别是E Bｘ、E Cｘ，下列说法中正确的有（) A.E Bｘ的大小大于E Cｘ的大小 B.EＢｘ的方向沿x轴正方向 C.电荷在O点受到的电场力在x方向上的分量最大 D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功 12．.两电荷量分别为q 1和q2的点电荷放在x轴上的Ｏ、M两点, 两电荷连线上各点电势φ随x变化的关系如图所示,其中A、N两 点的电势为零,ND段中Ｃ点电势最高，则（) Ａ.C点的电场强度大小为零 B.Ａ点的电场强度大小为零 C.NＣ间场强方向向ｘ轴正方向 Ｄ.将一负点电荷从N点移到D点，电场力先做负功后做正功 １3.真空中有一半径为r0的带电金属球壳,通过其球心的一直线上各点 的电势φ分布如图,r表示该直线上某点到球心的距离，r1、r２分别是
电场中的图像问题
电场中的图像问题 强化训练15 学习目标：掌握E-X 图、X -φ图，V-t 图、 V-X 图的特点，理解其斜率、截距、面积对应物理意义。 规律展示：参见高频考点P50。 一、电场中的E-x 图象 1.两个等量正点电荷位于x 轴上，关于原点O 呈对称分布，下列能正确描述电场强度E 随 位置x 变化规律的图是（ ） 2.空间有一沿x 轴对称分布的电场，其电场强 度E 随x 变化的图象如图所示。下列说法正 确的是（ ） A ．O 点的电势最低 B ．x 2点的电势最高 C ．x 1和-x 1两点的电势相等 D ．x 1和x 3两点的电势相等 二、电场中的φ-x 图象 4. 空间某一静电场的电势?在x 轴上分布如图所示，x 轴上两点B 、C 点电场强度在x 方向上的分量分别是E B x 、E C x ，下列说法中正确 的有（ ） A ．E B x 的大小大于E C x 的大小 B ．E B x 的方向沿x 轴正 方向 C ．电荷在O 点受到的电场力在x 方向上的分量最大 D ．负电荷沿x 轴从B 移到C 的过程中，电 场场力先做正功，后做负功 5. 如图甲所示，一条电场线与Ox 轴重合，取 O 点电势为零，Ox 方向上各点的电势φ随x 变化的情况如图乙所示，若在O 点由静止释放一电子，电子仅受电场力的作用，则( ) A ．电子将沿Ox 方向运动 B ．电子的电势能将增大 C ．电子运动的加速度 恒定 D ．电子运动的加速度先减小后增大 6. 有一静电场，其电场强度方向平行于x 轴．其电势φ随坐标x 的改变而变化，变化的 图线如图1所示，则图2中正确表示该静电场 的场强E 随x 变化的图线是(设场强沿x 轴正方向时取正值)( ) 三、电场中的v-t 图象
电场中的常见图像问题-
电场中的常见图像问题 A 对点训练一一练熟基础知识 电场中粒子运动的v -t 图像 1.一负电荷从电场xxA 点由静电释放，只受静电力作用，沿电场线 运动到B 点，它运动的V —t 图像如图7所示，则A 、B 两点所在区 其速度随时间变化的规律如图乙所示.设 A B 两点的电场强度分 别为EA EB,电势分别为? A 、? B,则（ ）. 2.如图8甲所示，A 、 A 点释放一初 速为0的电子，电子仅受电场力作用，并沿电场线从 A 运动到B, B 是一条电场线上的两点，若在
3. —带正电的粒子仅在电场力作用下从 A 点经B 、C 点运动到D 点, 其V -t 图像如图9所示，则下列说法中正确的是（ ）. A. A 点的电场强度一定大于B 点的电场强度 B. 粒子在A 点的电势能一定大于在B 点的电势能 C. CD 间各点电场强度和电势都为零 D. AB 两点间的电势差大于CB 两点间的电势差 4. 如图10甲所示，两个点电荷Q1、Q2固定在x 轴上距离为L 的两 点，其中Q1带正电位于原点0, a 、b 是它们连线XX 上的两点，其 A. EA>EB C. ? A>? B B. EA中b点与0点相距.现有一带正电的粒子q以一定的初速度沿x轴 从a点开始经b点向远处运动（粒子只受电场力作用），设粒子经过a, b两点时的速度分别为va、vb，其速度随坐标x变化的图像如图乙所示，则以下判断正确的是 图10 A. Q2带负电且电荷量小于Q1 B. b点的场强一定为零 C. a点的电势比b点的电势高 D. 粒子在a点的电势能比b点的电势能小 电场中的E -X图像问题 5. 两带电荷量分别为q和一q的点电荷放在X轴上，相距为L,能正 确反映两电荷连线上场强大小E与X关系的图是（）.
静电场中电场强度与距离关系图象(学生版)
高考题千变万化，但万变不离其宗。千变万化的新颖高考题都可以看作是由母题衍生而来。研究高考母题，掌握母题解法规律，使学生触类旁通，举一反三，可使学生从题海中跳出来，轻松备考，事半功倍。 电场强度E随空间变化关系图象 【解法归纳】 所谓E-x图象是指空间中电场强度E随坐标x变化关系的图象。匀强电场中的E-x图象是平行于x轴的直线；处于x=0处点电荷的E-x图象是有最大迅速减小的曲线；关于x=0对称分布的两个等量异号点电荷的E-x图象是关于E轴（纵轴）对称的U型图线；关于x=0对称分布的两个等量同号点电荷的E-x图象是关于坐标原点对称的曲线。在E-x 图象上取一微元，由U=Ed可知电场强度E随x变化的一小段图象与x 轴所夹的面积表示对应的两点之间的电势差，据此比较两点之间电势的高低。
【针对训练题精选解析】 1. ．（2012年2月宁波八校联考）真空中相距为3a的两个点电荷M、N，分别固定于x轴上x 1=0 和x2=3a的两点上，在它 们连线上各点场强随x变化关系如图所示，以下判断 中正确的是图7 第9题 图
A．点电荷M、N一定为异种电荷 B．点电荷M、N一定为同种电荷 C．点电荷M、N所带电荷量的绝对值之比为4∶1 D．x=2a处的电势一定为零 3.（2012年5月陕西宝鸡三模）在坐标系的x轴上关于O点对称的位置放置两个等量同种电荷，x轴上电场的场强E随x变化的关系如图所示，图线关于坐标原点对称，A．B是x轴上关于原点对称的两点．下列说法中正确的是 A．电子在A、B两点的电势能相等 B．电子在A、B两点的加速度大小相等方向相反 C．若取无限远处电势为零，则O点处电势小于零 D．电子从A点由静止释放后的运动轨迹可能是曲线 4.有一静电场，其电场强度方向平行于x 轴。其电势φ随坐标x的改变而变化，变化的 图象如图所示，设场强沿x轴正方向时取正值， 则图乙中正确表示该静电场的场强E随x变化 的图线是
电场典型题型归类及电场中的图像问题精讲.docx
第六章电场 一、电场力的性质 1、两种电荷三种起电方式电荷守恒定律点电荷Ⅰ （ 1）自然界中只存在正、负两中电荷，电荷在它的同围空间形成电场，电荷间的相互作用力 就是通过电场发生的。电荷的多少叫电量。基本电荷 e 16. 10 19 C 。 （2）使物体带电也叫起电。使物体带电的方法有三种：①摩擦起电②接触带电③感应起电。 （3）电荷既不能创造，也不能被消灭，它只能从一个物体转移到另一个物体，或从的体的 这一部分转移到另一个部分，这叫做电荷守恒定律。 带电体的形状、大小及电荷分布状况对它们之间相互作用力的影响可以忽略不计时，这样 的带电体就可以看做带电的点，叫做点电荷。 【例 1】绝缘细线上端固定，下端悬挂一轻质小球a， a的表面镀有铝膜，在a的近旁有一绝缘 金属球 b，开始时 a、 b都不带电，如图所示，现使b带电，则 A． a、b之间不发生相互作用 B． b将吸引 a，吸住后不放开 C． b立即把 a排斥开 D． b先吸引 a，接触后又把 a排斥开 【例2】有三个完全一样的金属小球A、 B、 C， A带电 7Q， B带电量— Q， C不带电，将A、B固定起来，然后让C球反复与A、 B球接触，最后移去C球，试问A、 B间的库仑力为原 来的多少倍 2、电荷之间力的作用库仑定律Ⅱ （1）库仑定律的适用条件是 (a) 真空， (b) 点电荷。点电荷是物理中的理想模型。当带电体间的 距离远远大于带电体的线度时，可以使用库仑定律，否则不能使用。 【例 3】一半径为 R的绝缘球壳上均匀地带有电荷量为 Q的正电荷，另一电荷量为 q 的带正电的点电荷放在球心 O 上，由于对称性，点电荷的受力为零，现在球壳上挖去半径为 r的小圆孔，则此时置于球心的点电荷所受力的大 小为（已知静电力常量为 k），方向 （ 2）库仑定律与万有引力定律的对比 定律 万有引力定律 Mm F G r2 库仑定律 F K Qq r 2 3．电场强度 共同点 （1）都与距离的二次方成反比 （2）都有一个常量 （3）都有严格的适用范围，也都有公式 扩展的地方：对于质地均匀的两个球体， 万有引力公式也适用；对于两带电均匀的 绝缘球体，库仑定律也适用。不过公式中 的 r 均应为“心”到“心”的距离。 电场线点电荷的电场Ⅱ 区别 1、与两个物体、有关，只有力 2、卡文迪许通过卡文迪许扭秤实验，放大而 测得。 1、与两个物体、有关，有力，也有 力 2、库仑通过库仑扭秤实验，放大而测得。 ⑴电场强度 E 的大小，方向是由电场本身决定的，是客观存在的，与放不放检验电荷，以及 放入检验电荷的正、负电量的多少均无关，既不能认为 E 与 F 成正比，也不能认为 E 与q成反比。
7 电场图像之φ-x图像问题—高中物理三轮复习重点题型考前突破
φ－x图象 1．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x 图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断． 1．点电荷的φ－x图象(取无限远处电势为零) (1)正点电荷的φ－x图象如图1。 (2)负点电荷的φ－x图象如图2。 图1 图2 2．两个等量异种电荷连线上的φ－x图象如图3 图3 3．两个等量同种电荷的φ－x图象 (1)两正电荷连线上的φ－x图象如图4。 (1)两正电荷连线的中垂线上的φ－y图象如图5。 图4 图5 1.(多选)(2019·广东省惠州市模拟)空间存在平行于x轴方向的静电场，其电势φ随x的分布如图所示．一质量为m、电荷量大小为q的带电粒子从坐标原点O由静止开始，仅在电场力作用下沿x轴正方向运动．则下列说法正确的是( ) A．该粒子带正电荷
B ．空间存在的静电场场强E 是沿x 轴正方向均匀减小的 C ．该粒子从原点O 运动到x 0过程中电势能是减小的 D ．该粒子运动到x 0处的速度是q φ02m 答案：AC 解析 沿电场线方向电势降低，由题图可知电场方向沿x 正方向，带电粒子仅在电场力作用下由静止开始沿x 轴正方向运动，受力方向与电场方向一致，带电粒子带正电，A 正确；沿x 轴正方向电势均匀降低，电场为匀强电场，B 错误；沿x 轴正方向运动，电场 力做正功，电势能减小，C 正确；根据动能定理得q φ0＝12mv 2，v ＝2q φ0m ，D 错误． 变式训练1. (2019·保定调研)某静电场中的一条电场线与x 轴重合，其电势的变化规律如图所示．在O 点由静止释放一个负点电荷，该负点电荷仅受电场力的作用，则在－x 0～x 0区间内( ) A ．该静电场是匀强电场 B ．该静电场是非匀强电场 C ．负点电荷将沿x 轴正方向运动，加速度不变 D ．负点电荷将沿x 轴负方向运动，加速度逐渐减小 答案：AC 解析：.图线的斜率大小等于电场中电场强度的大小， 故该条电场线上各点场强一样，该静电场为匀强电场，A 正确，B 错误；沿着电场线的方向电势降低，可知静电场方向沿x 轴负方向，故负点电荷沿x 轴正方向运动，其受到的电场力为恒力，由牛顿第二定律可知其加速度不变，C 正确，D 错误． 变式训练2．有一静电场，其电势随x 坐标的改变而改变，变化的图线如图所示．若将一带负电的粒子(重力不计)从坐标原点O 由静止释放，电场中P 、Q 两点的横坐标分别为1 mm 、4 mm.则下列说法正确的是( ) A ．粒子将沿x 轴正方向一直向前运动 B ．粒子经过P 点与Q 点时，加速度大小相等、方向相反 C ．粒子经过P 点与Q 点时，动能相等 D ．粒子经过P 点与Q 点时，电场力做功的功率相等 答案：C 解析 根据题中的φ－x 图象，画出电场强度E 随x 的变化图象及粒子的v －t 图象，如图所示，由图可知A 错误；由牛顿第二定律知，粒子在P 、Q 两点时的加速度满足 a P ＝2a Q ，则B 错误；由v －t 图象知，粒子在P 、Q 两点时对应的时间分别是22 t 0和(3－2)t 0，其速度相等，则C 正确；粒子在P 、Q 两点时的功率P ＝Eqv ，因电场强度不相同，故功率不同，则D 错误．
电场中的图像问题(学生版)
微专题电场中图像问题 【核心考点提示】 1．v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化． 2．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断． 3．E－x图象：(1)反映了电场强度随位移变化的规律．(2)E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．【经典例题选讲】 1.一带正电的试探电荷，仅在电场力作用下沿x轴从x＝－∞向x＝＋∞运动,其速度v随位置x变化的图象如图所示。x＝x1和x＝－x1处，图线切线的斜率绝对值相等且最大。则在x轴上() A．x＝x1和x＝－x1两处，电场强度相同 B．x＝x1和x＝－x1两处，电场强度最大 C．x＝0处电势最高 D．从x＝x1运动到x＝＋∞过程中，电荷的电势能逐渐增大 2.一带负电的粒子只在电场力作用下沿x轴正方向运动，其电势能E p随位移x的变化关系如图所示，则下列说法正确的是() A．粒子从x1处运动到x2处的过程中电场力做正功 B．x1、x2处电场强度方向沿x轴正方向 C．x1处的电场强度大小大于x2处的电场强度大小 D．x1处的电势比x2处的电势低 3.在光滑水平面上建立直角坐标系，设坐标原点的电势为零，沿x轴方向的电场强度E随x的变化如图所示。在坐标原点处放一质量为m＝0.2kg，电荷量为q＝－2.0×10－6C的小物块。现给小物块施加一沿x轴正方向大小为1.0N的恒力，小物块从静止开始运动，则( ) A．x＝1m处的电势为2.5V B．小物块能运动到的最远位置坐标为x＝6m C．小物块能运动到的最远位置电势最低值为φ＝－3×106V D．小物块能运动到的最远位置电势最低值不能确定 4.假设空间某一静电场的电势φ随x变化情况如图所示，根据图中信息可以确定下列说法中正确的是() A．O～x 1范围内各点场强的方向均与x轴平行 B．只在电场力作用下，正电荷沿x轴从O运动到x1，可做匀减速直线运动 C．负电荷沿x轴从x2移到x3的过程中，电场力做正功，电势能减小 D．无法比较x2～x3与x4～x5间的场强大小
EX图像和电势X图像的电场试题及答案
E-X图像和?-X图像的电场试题及答案 E-X图像：（这类试题需要先把电场线大体方向画出） E＞0表示E的方向沿X轴的正方向，即电场线的方向沿X轴的正方向。 E＜0表示E的方向沿X轴的负方向，即电场线的方向沿X轴的负方向。 E-X图像高考物理试题 如图所示，一边长为l的正方形，其中a、b、c三个顶点上分别固定了三个电荷量相等的正点电荷Q，O点为正方形的中心， d点为正方形的另一个顶点．以下关于O点和d点说法正确的是（） A．O点和d点的场强方向相同B．d点比O点的电势高 C．同一试探电荷+q在d点比在O点受到的电场力大D．同一试探电荷+q在d点比在O点的电势能大 2014上海19.静电场在x轴上的场强E随x的变化关系如图所示，x轴正方向为场强正方向，带正电的点电荷沿x 轴运动，则点电荷（） （A）在x2和x4处电势能相等（B）由x1运动到x3的过程中电势能增大 （C）由x1运动到x4的过程中电场力先增大后减小（D）由x1运动到x4的过程中电场力先减小后增大 第19题图 19.BC【解析】由图象可知，电荷从x1运动到x4的过程中，电场力做负功，电势能增加，故A错B对；由x1运动到x4过程中场强先增 加后减小，由 F E q =知，电场力沿x轴负方向先增大再减小，故C对，D错. ?（2013年5月武汉市武昌区质检）有一个均匀带电圆环，以圆环圆心O为坐标原点，过O且垂直于圆环平面的线为x轴，如下图甲所示，现测得x轴上的电场强度随坐标x值变化的图像如图乙所示（场强为正值，表示方向沿x轴正方向），H、I是x轴上两点，且HO＜OI，取无穷远处电势为零。则以下分析正确的是 A．该圆环带负电 B．x轴上O点电势为零 C．将一个正的试探电荷沿x轴从H移动到I的过程中，电势能先增大后减小 D．H点的电势低于I点的电势 ?(2013山东淄博期末)．一带正电的检验电荷，仅在电场力作用下沿x轴从向运动，其速度v随位置x变化的图象如图所示．和处，图线切线的斜率绝对值相等且最大．则在轴上 A．和两处，电场强度相同 B．和两处，电场强度最 大 C．=0处电势最高 D．从运动到过程中，电荷的电势能逐渐增大
电场中的相关图像应用
电场中的图象问题研究 高中物理静电场中的图像类型可以分为如下几种基本类型， 1.场强随坐标轴变化的函数图像：即x E -图像； 2.电势随坐标轴变化的函数图像：x -?图像， 3.电势能随坐标轴变化的图像：x E p -图像。 4. 速度随坐标轴变化的图像：x v -图像。 5. 电势随时间变化的图像：t -? 图像 6. 速度随时间变化的图像：t v - 图像 7.场强随时间变化的图像：t E - 图像 8.电容与极板之间距离变化的图象：d C - 图像 场源可能是点电荷，也可能是电偶极子，还可能是带电平板等，解答该类型题关键是要读懂图像的电学意义，即坐标轴，坐标原点，斜率，交点坐标等的物理意义，同时结合题意，读懂已知条件，以及提出的问题，根据电场强度的定义式和电势的基本公式解决问题。 一、电场中的E-x 图象 1．（2009上海高考）两带电量分别为q 和－q 的点电荷放在x 轴上，相距为L ，能正确反映两电荷连线上场强大小E 与x 关系的是图（ ） 2．（2010江苏高考）空间有一沿x 轴对称分布的电场，其电场强度E 随x 变化的图象如图所示。下列说法正确的是（ ） A ．O 点的电势最低 B ．x 2点的电势最高 C ．x 1和-x 1两点的电势相等 D ．x 1和x 3两点的电势相等 3．空间有一沿x 轴对称分布的电场，其电场强度E 随x 变化的图象如图所示，下列说法正确的是( ) A ．O 点的电势最低 B ．x 1和 x 3两点的电势相等 C ．x 2和－x 2两点的电势相等 D ．x 2点的电势低于x 3点的电势 4．（2012盐城二模）真空中有两个等量异种点电荷，以连线中点O 为坐标原点，以它们的中垂线为x 轴，下图中能正确表示x 轴上电场强度情况的是（ ） 5．（2012盐城三模）两个等量正点电荷位于x 轴上，关于原点O 呈对称分布，下列能正确描述电场强度E 随位置x 变化规律的图是（ ） A B C D
电场中的常见图像问题
电场中的常见图像问题 A 对点训练——练熟基础知识 题组一电场中粒子运动的v -t图像 1．一负电荷从电场中A点由静电释放，只受静电力作用，沿电场线运动到B点，它运动的v－t图像如图7所示，则A、B两点所在区域的电场线分布情况可能是下图中的( )． 图7 解析由v－t图知，负电荷加速度越来越大，故负电荷应向电场线密集处运动，故C正确． 答案C 2．如图8甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图乙所示．设A、B两点的电场强度分别为E A、E B，电势分别为φA、φ ，则( )． B 图8 A．E A>E B B．E AC．φA>φB D．φA<φB 解析由图乙可知，电子做匀加速直线运动，故该电场为匀强电场，即E A ＝E B.电子受力方向与电场线的方向相反，故电场线的方向由B指向A，根据沿着电场线的方向是电势降低的方向，故φA<φB，选项D正确．答案D 3．一带正电的粒子仅在电场力作用下从A点经B、C点运动到D点，其v -t图像如图9所示，则下列说法中正确的是( )． 图9 A．A点的电场强度一定大于B点的电场强度 B．粒子在A点的电势能一定大于在B点的电势能 C．CD间各点电场强度和电势都为零 D．AB两点间的电势差大于CB两点间的电势差 解析由题图可知粒子在A点的加速度大于在B点的加速度，因a＝qE m ， 所以E A>E B，A对；粒子从A点到B点动能增加，由动能定理知电场力做正功，电势能减小，B对；同理由动能定理可知A、C两点的电势相等，U AB＝U CB，D 错；仅受电场力作用的粒子在CD间做匀速运动，所以CD间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C错． 答案AB 4．如图10甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L.现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a，b两点时的速度分别为v a、v b，其速度随坐标x变化的图像如图乙所示，则以下判断正确的是( )．
电场中的图象问题研究
电场中的图象问题研究 一、电场中的E-x 图象 1．（2009上海高考）两带电量分别为q 和－q 的点电荷放在x 轴上，相距为L ，能正确反映两电荷连线上场强大小E 与x 关系的是图（ ） 2．（2010江苏高考）空间有一沿x 轴对称分布的电场，其电场强度E 随x 变化的图象如图所示。下列说法正确的是（ ） A ．O 点的电势最低 B ．x 2点的电势最高 C ．x 1和-x 1两点的电势相等 D ．x 1和x 3两点的电势相等 3．空间有一沿x 轴对称分布的电场，其电场强度E 随x 变化的图象如图所示，下列说法正确的是( ) A ．O 点的电势最低 B ．x 1和x 3两点的电势相等 C ．x 2和－x 2两点的电势相等 D ．x 2点的电势低于x 3点的电势 4．（2012盐城二模）真空中有两个等量异种点电荷，以连线中点O 为坐标原点，以它们的中垂线为x 轴，下图中能正确表示x 轴上电场强度情况的是（ ） 5．（2012盐城三模）两个等量正点电荷位于x 轴上，关于原点O 呈对称分布，下列能正确描述电场强度E 随位置x 变化规律的图是（ ） A B C D
二、电场中的φ-x图象 1．有一静电场，其电场强度方向平行于x轴．其电势φ随坐标x的改变而变化，变化的图线如图1所示，则图2中正确表示该静电场的场强E随x变化的图线是(设场强沿x轴正方向时取正值)() 图1 图2 2．（苏锡常镇2012二模）某静电场中的一条电场线与x轴重合，其电势的变化规律如图所示。在O 点由静止释放一电子，电子仅受电场力的作用，则在- x0～x0区间内（） A．该静电场是匀强电场 B．该静电场是非匀强电场 C．电子将沿x轴正方向运动，加速度逐渐减小 D．电子将沿x轴正方向运动，加速度逐渐增大 3．如图甲所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势φ随x变化的情况如图乙所示，若在O点由静止释放一电子，电子仅受电场力的作用，则() A．电子将沿Ox方向运动 B．电子的电势能将增大 C．电子运动的加速度恒定 D．电子运动的加速度先减小后增大 4．（2011上海高考）两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置x变化规律的是图（）
静电场中的图象问题
静电场中的图象问题 类型1 v －t 图象 根据v －t 图象的速度变化、斜率变化(即加速度大小的变化)，可确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化． 例一 一带正电的粒子仅在电场力作用下从A 点经B 、C 运动到D 点，其“速度—时间”图象如图1所示．分析图象后，下列说法正确的是( ) 图1 A ．A 处的电场强度大于C 处的电场强度 B ．B 、D 两点的电场强度和电势一定都为零 C ．粒子在A 处的电势能大于在C 处的电势能 D ．A 、C 两点间的电势差大于B 、D 两点间的电势差 答案 A 解析 因为v －t 图线的斜率大小等于粒子的加速度大小，故粒子在A 处的加速度大于在C 处的加速度，A 处的电场强度大于C 处的电场强度，选项A 正确；B 、D 两点切线的斜率为零，故两点的加速度为零，场强为零，但是电势不一定都为零，选项B 错误；粒子在A 处的速度大于在C 处的速度，则在A 处的动能大于在C 处的动能，在A 处的电势能小于在C 处的电势能，选项C 错误；根据动能定理可知：q |U CA |＝12m v A 2－12m v C 2；qU BD ＝12m v D 2－12 m v B 2，由图线可知12m v D 2－12m v B 2>12m v A 2－12 m v C 2，则A 、C 两点间的电势差小于B 、D 两点间的电势差，选项D 错误． 类型2 φ－x 图象 电场强度的大小等于φ－x 图线的切线斜率大小，电场强度为零处，φ－x 图线存在极值，其切线的斜率为零． 例二 (多选)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图2所示．电场中四个点a 、b 、c 和d 的电场强度大小分别为E a 、E b 、E c 和E d .点a 到点电荷的距离r a 与点a 的电势φa 已在图中用坐标(r a ，φa )标出，其余类推．现将一带正电的试探
电场中的常见图像问题
电场中的常见图像问题 A对点训练一一练熟基础知识 题组一电场中粒子运动的v -t图像 1?一负电荷从电场中A点由静电释放，只受静电力作用，沿电场线运动到B点, 它运动的v—t图像如图7所示，则A、B两点所在区域的电场线分布情况可能是下图中的（）? 解析由v—t图知，负电荷加速度越来越大，故负电荷应向电场线密集处运动，故C正确. 答案C 2. 如图8甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电 子，电子仅受电场力作用，并沿电场线从A运动到B,其速度随时间变化的规律如图乙所示.设A、B两点的电场强度分别为丘、E B，电势分别为? A、? B，则（）. ? ? A B 图8 C.C A>? B D.? A< B A. E A>E B B. E A解析由图乙可知，电子做匀加速直线运动，故该电场为匀强电场，即E A=E B.电子受力方向与电场线的方向相反，故电场线的方向由B指向A,根据沿着电场线的方向是电势降低的方向，故? AE B，A对；粒子从A点到B点动能增加，由动能定理知电场力做正功，电势 能减小，B对；同理由动能定理可知A、C两点的电势相等，U B=U CB，D 错；仅受电场力作用的粒子在CD间做匀速运动，所以CD间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C错. 答案AB 4. 如图10甲所示，两个点电荷Q、Q固定在x轴上距离为L的两点，其中Q 带正电 位于原点O, a、b是它们连线延长线上的两点，其中b点与0点相距3L.现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动（粒子只受电场力作用），设粒子经过a，b两点时的速度分别为v a、v b，其速度随坐标x变化的图像如图乙所示，则以下判断正确的是（）.
电场图像专题
1、v-t 图像 (2006上海物理卷)8．A 、B 是一条电场线上的两点，若在 A 点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从 A 运动到 B ，其速度随时间变化的规律如图所示．设 A 、B 两点的电场强度分别为 E A 、E B ，电势分别为U A 、U B ，则（ ） （A ） E A = E B ． （B ） E A ＜E B ． （C ） U A = U B （D ） U A ＜U B ． 【答案】AD 【分析】由图象可知，电子做匀加速直线运动，故该电场为匀强电场，即 E A = E B 。电子动能增加，电势能减少，电势升高，即U A ＜U B 。 【高考考点】电势 带电粒子在电场中的运动 v=t 图像 【易错点】电子（带负电）是本题的一个陷阱。正电荷电势能减少，电势降低；而负电荷电势减少，电势却升高。 【备考提示】通过带电粒子在电场中的运动性质的研究是研究电场性质的常用方法。 (2014海南物理)9．如图（a ），直线MN 表示某 电场中一条电场线，a 、b 是线上的两点，将一带负电荷的粒子从a 点处由静止释放，粒子从a 运动到b 过程中的v -t 图线如图（b ）所示，设a 、b 两点的电势分别为a ?、b ?，场强大小分别为a E 、 b E ，粒子在a 、b 两点的电势能分别为a W 、b W ， 不计重力，则有 A ．a ?＞b ? B ．a E ＞b E C ．a E ＜b E D ．a W ＞b W 【答案】BD 【解析】由v -t 图像的斜率渐小可知由a 到b 的过程中，粒子的加速度渐小，所以场强渐小，a E ＞b E ；根据动能定理，速度增大，可知势能减小，a W ＞b W ，可得选项BD 正确。 (2007广东物理卷)6．平行板间加如图4（a ）所示周期变化的电压，重力不计的带电粒子静止在平行板中央，从t=0时刻开始将其释放，运动过程无碰板情况。图4（b ）中， 能定性描述粒子运动的速度图象正确的是
