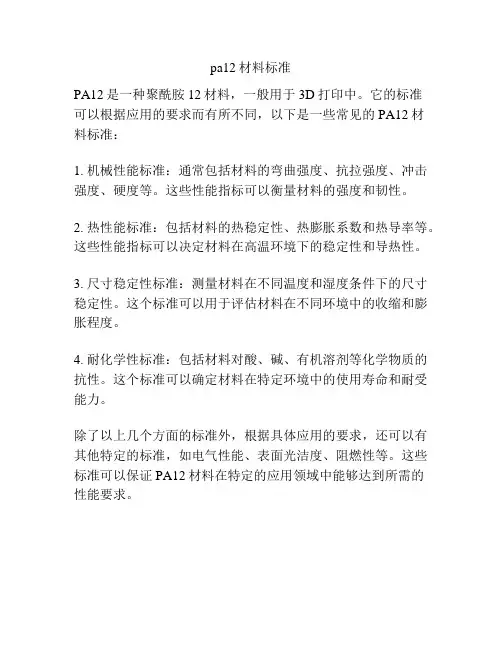

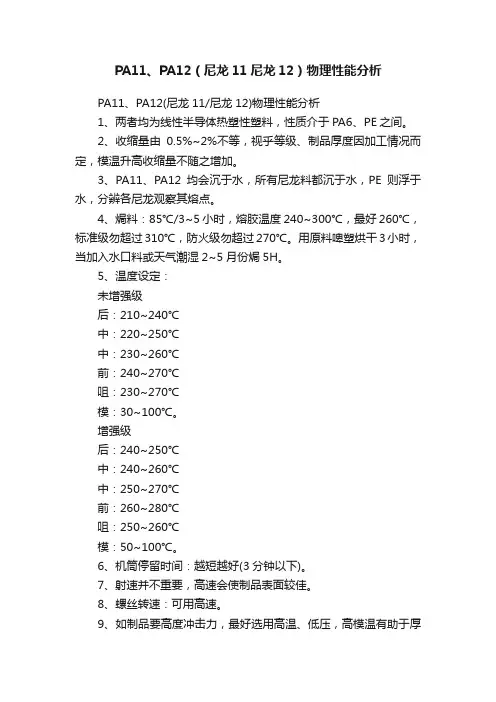

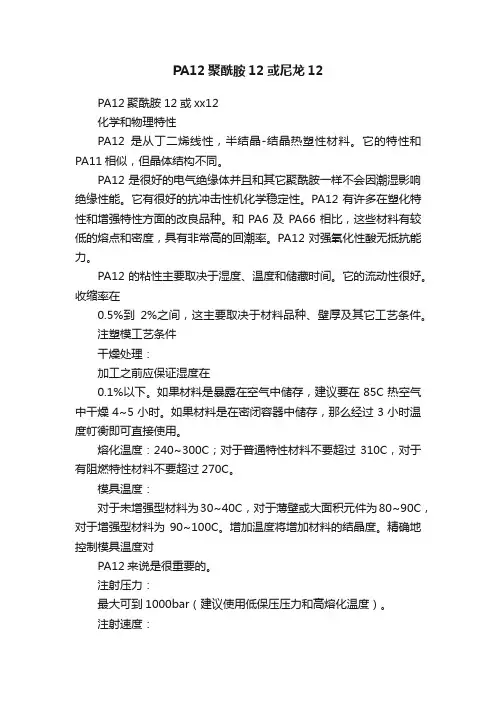

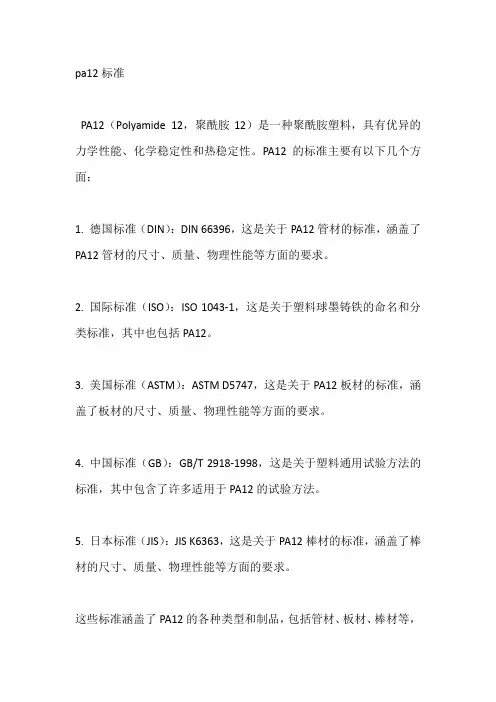

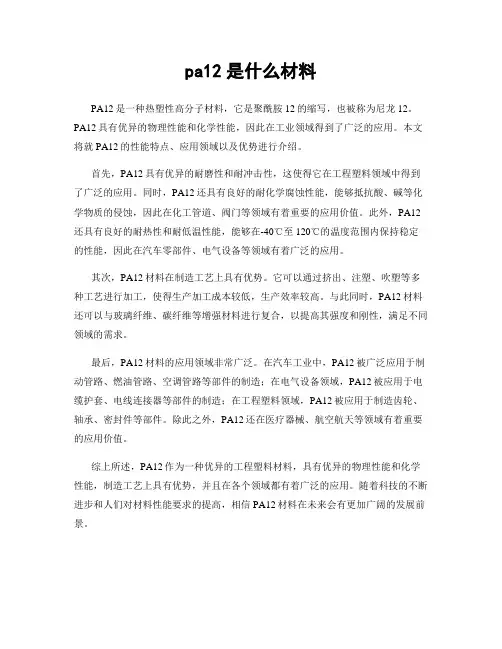

PA12聚酰胺12或xx12
化学和物理特性
PA12是从丁二烯线性，半结晶-结晶热塑性材料。它的特性和PA11相似，但晶体结构不同。
PA12是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性。PA12有许多在塑化特性和增强特性方面的改良品种。和PA6及PA66相比，这些材料有较低的熔点和密度，具有非常高的回潮率。PA12对强氧化性酸无抵抗能力。
PA12的粘性主要取决于湿度、温度和储藏时间。它的流动性很好。收缩率在
0.5%到2%之间，这主要取决于材料品种、壁厚及其它工艺条件。
注塑模工艺条件
干燥处理：
加工之前应保证湿度在
0.1%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存，那么经过3小时温度帄衡即可直接使用。
熔化温度：240~300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。
模具温度：
对于未增强型材料为30~40C，对于薄壁或大面积元件为80~90C，对于增强型材料为90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对
PA12来说是很重要的。
注射压力：
最大可到1000bar（建议使用低保压压力和高熔化温度）。
注射速度：
高速（对于有玻璃添加剂的材料更好些）。
流道和浇口:
对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料要求5~8mm的大流道直径。流道形状应当全部为圆形。
注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。
如果使用潜入式浇口，建议最小的直径为
0.8mm。
热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。
如果用热流道，浇口尺寸应当比冷流道要小一些。
典型用途
水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
ABS丙烯腈-xx-苯乙烯共聚物
化学和物理特性
ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：
丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连
续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS 材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
注塑模工艺条件
干燥处理：
ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为
80~90C下最少干燥2小时。材料温度应保证小于
0.1%。熔化温度：210~280C；建议温度：245C。模具温度：25…70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力：
500~1000bar。注射速度：
中高速度。
典型用途
汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
PA6聚酰胺6或xx6
化学和物理特性
PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。为了提高PA6的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR 等。
对于没有添加剂的产品，PA6的收缩率在1%到
1.5%之间。加入玻璃纤维添加剂可以使收缩率降低到
0.3%（但和流程相垂直的方向还要稍高一些）。成型组装的收缩率主要受材料结晶度和吸湿性影响。实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系。
对于没有添加剂的产品，PA6的收缩率在1%到
1.5%之间。加入玻璃纤维添加剂可以使收缩率降低到
0.3%（但和流程相垂直的方向还要稍高一些）。成型组装的收缩率主要受材料结晶度和吸湿性影响。实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系。
注塑模工艺条件
干燥处理：
由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于
0.2%，建议在80C以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。
熔化温度：230~280C，对于增强品种为250~280C。
模具温度：80~90C。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为
80~90C。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20~40C的低温模具。对于玻璃增强材料模具温度应大于80C。
注射压力：
一般在750~1250bar之间（取决于材料和产品设计）。
注射速度：
高速（对增强型材料要稍微降低）。
流道和浇口:
由于PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于
0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是
0.75mm。
典型用途
由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。
PA66聚酰胺66或xx66
化学和物理特性
PA66在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。
它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到
0.2%~1%。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
注塑模工艺条件
干燥处理：
如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。如果湿度大于
0.2%，还需要进行105C，12小时的真空干燥。
熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。
模具温度：
建议80C。模具温度将影响结晶度，而结晶度将影响产品的物理特性。
对于薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：
通常在750~1250bar，取决于材料和产品设计。
注射速度：
高速（对于增强型材料应稍低一些）。
流道和浇口:
由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于
0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是
0.75mm。
典型用途
PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
PBT聚对苯二甲酸xx酯
化学和物理特性
PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。PBT吸湿特性很弱。
非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为
170MPa。
玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在
1.5%~
2.8%之间。含30%玻璃添加剂的材料收缩
0.3%~
1.6%之间。熔点（225%C）和高温变形温度都比PET材料要低。维卡软化温度大约为170C。玻璃化转换温度（glass trasitio temperature）在22C到43C之间。
由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。
注塑模工艺条件
干燥处理：
这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。
建议在空气中的干燥条件为120C,6~8小时，或者150C，2~4小时。湿度必须小于
0.03%。如果用吸湿干燥器干燥，建议条件为150C，
2.5小时
熔化温度：225~275C，建议温度：250C。
模具温度：
对于未增强型的材料为40~60C。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。
注射压力：
中等（最大到1500bar）。
注射速度：
应使用尽可能快的注射速度（因为PBT的凝固很快）。
流道和浇口:
建议使用圆形流道以增加压力的传递（经验公式：
流道直径=塑件厚度+
1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在
0.8~
1.0*t之间，这里t是塑件厚度。如果是潜入式浇口，建议最小直径为
0.75mm。
典型用途
家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
PC聚碳酸酯
化学和物理特性
PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。PC的缺口伊估德冲击强度（otched Izodimpact stregth）非常高，并且收缩率很低，一般为
0.1%~
0.2%。
PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。在选用何种品质的PC材料时，要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。
注塑模工艺条件
干燥处理：
PC材料具有吸湿性，加工前的干燥很重要。建议干燥条件为100C到
200C，3~4小时。加工前的湿度必须小于
0.02%。
熔化温度：260~340C。
模具温度：70~120C。
注射压力：
尽可能地使用高注射压力。
注射速度：
对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。
典型用途
电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业（车辆的前后灯、仪表板等）。
PE-HD高密度聚乙烯
化学和物理特性
PE-HD的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。
PE-HD比PE-LD有更强的抗渗透性。PE-HD的抗冲击强度较低。PH-HD的特性主要由密度和分子量分布所控制。适用于注塑模的PE-HD分子量分布很窄。对于密度为
0.91~
0.925g/cm3，我们称之为第一类型PE-HD；对于密度为
0.926~
0.94g/cm3，称之为第二类型PE-HD；对于密度为
0.94~
0.965g/cm3，称之为第三类型PE-HD。
该材料的流动特性很好，MFR为
0.1到28之间。分子量越高，PH-LD的流动特性越差，但是有更好的抗冲击强度。
PE-LD是半结晶材料，成型后收缩率较高，在
1.5%到4%之间。
PE-HD很容易发生环境应力开裂现象。可以通过使用很低流动特性的材料以减小内部应力，从而减轻开裂现象。PE-HD当温度高于60C时很容易在烃类溶剂中溶解，但其抗溶解性比PE-LD还要好一些。注塑模工艺条件
干燥：
如果存储恰当则无须干燥。
熔化温度：220~260C。对于分子较大的材料，建议熔化温度范围在
200~250C之间。
模具温度：50~95C。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在
1.3d之内（这里“d”是冷却腔道的直径）。
注射压力：700~1050bar。
注射速度：
建议使用高速注射。
流道和浇口：
流道直径在4到
7.5mm之间，流道长度应尽可能短。可以使用各种类型的浇口，浇口长度不要超过
0.75mm。特别适用于使用热流道模具。
典型用途
电冰箱容器、存储容器、家用厨具、密封盖等。
PMMA聚甲基丙烯酸甲酯
化学和物理特性
PMMA俗称“有机玻璃”，具有优良的光学特性及耐气侯变化特性。白光的穿透性高达92%。PMMA制品具有很低的双折射，特别适合制作影碟等。
PMMA具有室温蠕变特性。随着负荷加大、时间增长，可导致应力开裂现象。
PMMA具有较好的抗冲击特性。
注塑模工艺条件
干燥处理：
PMMA具有吸湿性因此加工前的干燥处理是必须的。建议干燥条件为
90C、2~4小时。
熔化温度：240~270C。
模具温度：35~70C。
注射速度：
中等
典型用途
汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器)，日用消费品（饮料杯、文具等）。
PE-LD低密度聚乙烯
化学和物理特性
商业用的PE-LD材料的密度为
0.91~
0.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD的热膨胀系数很高不适合于加工长期使用的制品。
如果PE-LD的密度在
0.91~
0.925 g/cm3之间，那么其收缩率在2%~5%之间；如果密度在
0.926~
0.94 g/cm3之间，那么其收缩率在
1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺参数。
PE-LD在室温下可以抵抗多种溶剂，但是芳香烃和氯化烃溶剂可使其膨胀。同PE-HD类似，PE-LD容易发生环境应力开裂现象。
注塑模工艺条件
干燥：
一般不需要
熔化温度：180~280C
模具温度：20~40C
为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到模具表面的距离不要超过冷却腔道直径的
1.5倍。
注射压力：
最大可到1500bar。
保压压力：
最大可到750bar。
建议使用快速注射速度。
流道和浇口:
可以使用各种类型的流道和浇口。PE-LD特别适合于使用热流道模具。
典型用途：
碗，箱柜，管道联接器，日用品
POM聚甲醛
化学和物理特性
POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。共聚物材料有很好的热稳定性、化学稳定性并且易于加工。无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。
POM的高结晶程度导致它有相当高的收缩率，可高达到2%~
3.5%。对于各种不同的增强型材料有不同的收缩率。
注塑模工艺条件
干燥处理：
如果材料储存在干燥环境中，通常不需要干燥处理。
熔化温度：
均聚物材料为190~230C；共聚物材料为190~210C。
模具温度：80~105C。为了减小成型后收缩率可选用高一些的模具温度。
注射压力：700~1200bar
中等或偏高的注射速度。
流道和浇口：
可以使用任何类型的浇口。如果使用隧道形浇口，则最好使用较短的类型。对于均聚物材料建议使用热注嘴流道。对于共聚物材料既可使用内部的热流道也可使用外部热流道。
典型用途
POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。
由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。
PP聚丙烯
化学和物理特性
PP是一种半结晶性材料。它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0C以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度（100C）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150C。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为
1.8~
2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到
0.7%。均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。
注塑模工艺条件
干燥处理：
如果储存适当则不需要干燥处理。
熔化温度：220~275C，注意不要超过275C。
模具温度：40~80C，建议使用50C。结晶程度主要由模具温度决定。
注射压力：
可大到1800bar。
注射速度：
通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口:
对于冷流道，典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~
1.5mm，但也可以使用小到
0.7mm的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。PP材料完全可以使用热流道系统。
典型用途
汽车工业（主要使用含金属添加剂的PP：
挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
PS聚苯乙烯
化学和物理特性
大多数商业用的PS都是透明的、非晶体材料。PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。典型的收缩率在
0.4~
0.7%之间。
注塑模工艺条件
干燥处理：
除非储存不当，通常不需要干燥处理。如果需要干燥，建议干燥条件为
80C、2~3小时。
熔化温度：180~280C。对于阻燃型材料其上限为250C。
模具温度：40~50C。注射压力：200~600bar。
注射速度：
建议使用快速的注射速度。
流道和浇口：
可以使用所有常规类型的浇口。
典型用途
产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。
PVC（聚氯乙烯）
化学和物理特性
刚性PVC是使用最广泛的塑料材料之一。PVC材料是一种非结晶性材料。
PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。
PVC材料具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。
PVC对氧化剂、还原剂和强酸都有很强的抵抗力。然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。
PVC在加工时熔化温度是一个非常重要的工艺参数，如果此参数不当将导致材料分解的问题。
PVC的流动特性相当差，其工艺范围很窄。特别是大分子量的PVC材料更难于加工（这种材料通常要加入润滑剂改善流动特性），因此通常使用的都是小分子量的PVC材料。
PVC的收缩率相当低，一般为
0.2~
0.6%。
注塑模工艺条件
干燥处理：
通常不需要干燥处理。
熔化温度：185~205C
模具温度：20~50C
注射压力：
可大到1500bar
保压压力：
可大到1000bar
注射速度：
为避免材料降解，一般要用相当地的注射速度。
流道和浇口:
所有常规的浇口都可以使用。如果加工较小的部件，最好使用针尖型浇口或潜入式浇口；对于较厚的部件，最好使用扇形浇口。针尖型浇口或潜入式浇口的最小直径应为1mm；扇形浇口的厚度不能小于1mm。典型用途
供水管道，家用管道，房屋墙板，商用机器壳体，电子产品包装，医疗器械，食品包装等。
PPE聚丙乙烯
化学和物理特性
通常，商业上提供的PPE或PPO材料一般都混入了其它热塑型材料例如PS、PA等。这些混合材料一般仍称之为PPE或PPO。
混合型的PPE或PPO比纯净的材料有好得多的加工特性。特性的变化依赖于混合物如PPO和PS的比率。混入了PA 66的混合材料在高温下具有更强的化学稳定性。这种材料的吸湿性很小，其制品具有优良的几何稳定性。混入了PS 的材料是非结晶性的，而混入了PA的材料是结晶性的。加入玻璃纤维添加剂可以使收缩率减小到
0.2%。这种材料还具有优良的电绝缘特性和很低的热膨胀系数。
其黏性取决于材料中混合物的比率，PPO的比率增大将导致黏性增加。注塑模工艺条件
干燥处理：
建议在加工前进行2~4小时、100C的干燥处理。
熔化温度：240~320C。
模具温度：60~105C。
注射压力：600~1500bar。
流道和浇口:
可以使用所有类型的浇口。特别适合于使用柄形浇口和扇形浇口。
典型用途
改性增强尼龙6主要技术指标 弯曲强度（MPa）≥100 缺口冲击强度（kJ/m2）≥6.0 拉伸强度（MPa）≥70 压缩强度（MPa）≥78 相对密度≤1.22 熔融值的测定方法 一、目的： 区别热塑性塑料在熔融状态下的粘流特性。 二、定义： 熔体流动速率测定仪亦称熔融指数仪;是测定热塑性塑料在一定温度和负荷下，熔体每10分钟通过标准口模毛细管的质量或熔融体积。 三、操作环境、要求： 温度：10～30℃湿度：≤80%RH 四、仪器规格、测试范围： 1、温度控制范围：100-400℃ 2、波动：±0.1℃ 3、测定范围：0.031-1500g/10min 4、口模内径：Ф2.095±0.005mm、Ф1.180±0.010mm 5、料筒内径：Ф9.550±0.020mm 6、电源：AC220V 50Hz 5A
五、仪器介绍： 六、操作方法： 1、将口模与料杆装入料筒： 2、开启左侧电源开关，上显示器显示当前料筒实际温度，下显示器显示（上次）设置温度，并根据所设置的温度开始升温、控温，行程指示灯（25.4）亮（如图2）；按行程键选择行程，仪器按上次设置的参数运行，参数设置方法如下： 按一下设置键，上显示器显示T，下显示器显示当前己设置温度值;如需修改按键，下显示器第一位灯闪，按▼键或▲键修改当前数值，使该位数值“+1”或“-1”，再按下显示器第二位灯闪，仍按▼键或▲键修改数值，直至修改完成依次按一下设置键与返回键，既可保存修改，并回到工作状态;依次按设置键可修改温度、日期、批号、负荷、密度、温度修正值（参数修改方法同上）； 3、行程设置：在自动工作状态下的初始杠杆上翘时，自动行程自动设置在25.4，相应指示灯亮，按行程键，转换至6.35（相应灯亮），再按行程键，转至25.4。6.35或25.4（“1/4”或“1”）的选择依据参见表一。 MFR(g/min) 料杆移动距离（mm） 0.031～10 6.35( 1/4″) 10～1500 25.4( 1″) （表一）

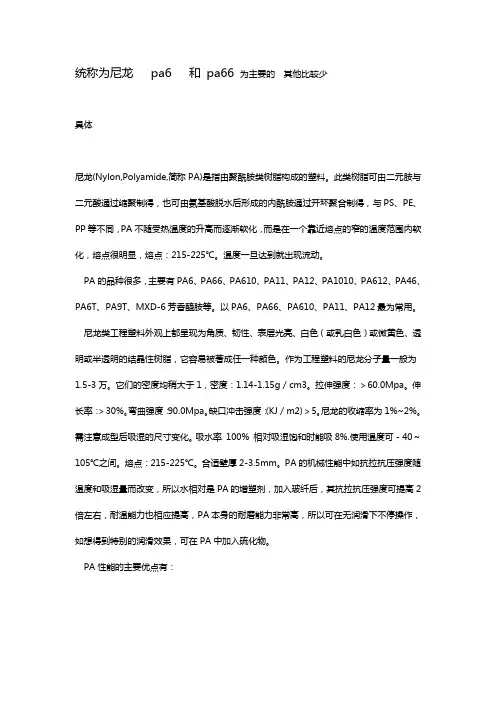

尼龙工程材料的改性 摘要： 尼龙66是由Du pont公司于1935年研制成功的，1939年实现工业化，1956年开始作为工程塑料使用。它是国际上产量最大，应用最广的工程塑料之一，也是我国主要的尼龙产品。尼龙66优越的力学性能、耐磨性、自润滑性、耐腐蚀性等使其在汽车部件、机械部件、电子电器、胶粘剂以及包装材料及领域得到了广泛的应用。但尼龙66在使用过程中还存在许多不足之处，如成型周期长、脱模性能差、尺寸不稳定、易脆断、耐热性差，还有不透明性、溶解性差等。因此对尼龙66的改性受到人们的广泛关注。国内外对尼龙改性多集中在共混、填充、共缩聚、接枝共聚等技术领域。 1.尼龙改性的研究进展 对尼龙66的改性主要有接枝共聚、共混、增强和添加助剂等方法，使其向多功能方向发展。本实验主要从快速成型和缩短成型周期的角度出发来改善尼龙66的综合性能，并使其得到更广泛的应用。 1.1共混改性 在尼龙改性研究中,高分子合金是最常用的一种手段。其中尼龙合金在所有工程塑料合金中发展最快,其原因是与周期长、投资大的新PA基础品种的开发相比, 尼龙合金的工艺简单、成本低、使用性能良好,且能满足不同用户对多元化、高性能化和功能化的要求。国外各大公司均十分重视尼龙合金的开发,很多产品已经商品化并具有一定市场规模。就尼龙合金而言,主要的研究集中在以下几个方面。1.1.1尼龙与聚烯烃(PO)共混改性 聚酰胺(PA)和聚丙烯(PP)是一对性能不同且使用场合也不一样的聚合物,但通过熔融混合工艺可以克服两者的固有缺点,取其各自的特点,得到所需性能的合金材料。此类合金可以提高尼龙在低温、干态下的冲击强度和降低吸湿性,特别使尼龙与含有烃基的烯烃弹性体或弹性体接枝共聚物等组成的共混合金可以得到超韧性的尼龙。 在极性的聚酰胺树脂和非极性的聚烯烃树脂共混改性的时候,最重要的一个问题是两者之间的相容性。PA 和PO 是一对热力学不相容体系,该共混物呈现相分离的双相结构。根据聚合物共混理论,理想的体系应该是两组分部分既相容,又各自成相,相间存在一界面层,在层中两种聚合物的分子链相互扩散,有明显的浓度梯度。通过增大共混组分间的相容性,进而增强扩散,使相界面弥散,界面层厚度加大,是获得综合性能优异共混物的重要条件。

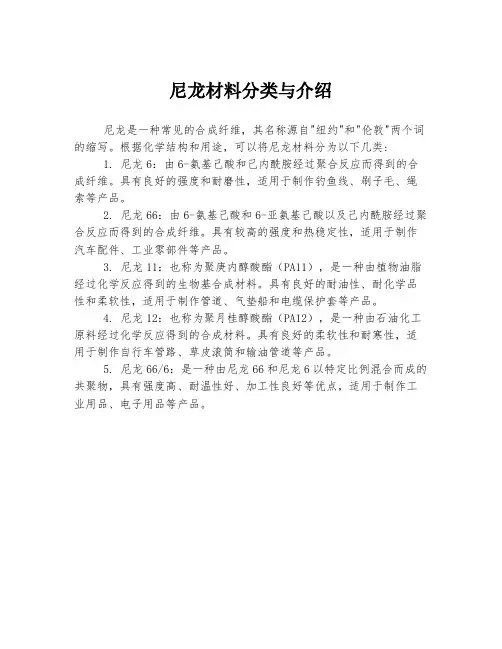

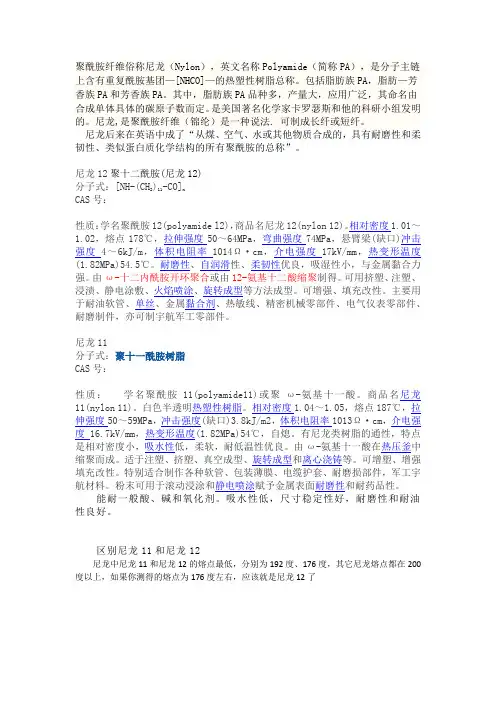

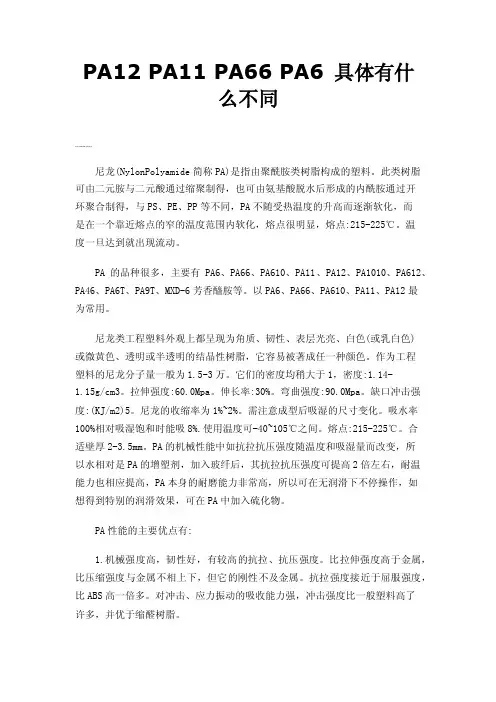

聚酰胺俗称尼龙（Nylon），英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。包括脂肪族PA，脂肪—芳香族PA和芳香族PA。其中，脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。是美国著名化学家卡罗瑟斯和他的科研小组发明的。 尼龙中的主要品种是尼龙6和尼龙66，占绝对主导地位，其次是尼龙11，尼龙12，尼龙610，尼龙612，另外还有尼龙1010，尼龙46，尼龙7，尼龙9，尼龙13，新品种有尼龙6I，尼龙9T和特殊尼龙MXD6（阻隔性树脂）等，尼龙的改性品种数量繁多，如增强尼龙，单体浇铸尼龙（MC尼龙），反应注射成型（RIM）尼龙，芳香族尼龙，透明尼龙，高抗冲（超韧）尼龙，电镀尼龙，导电尼龙，阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品，作为各种结构材料。 尼龙是最重要的工程塑料，产量在五大通用工程塑料中居首位。 尼龙[1],是聚酰胺纤维（锦纶）是一种说法. 可制成长纤或短纤。 尼龙是美国杰出的科学家卡罗瑟斯(Carothers)及其领导下的一个科研小组研制出来的，是世界上出现的第一种合成纤维。尼龙的出现使纺织品的面貌焕然一新，它的合成是合成纤维工业的重大突破，同时也是高分子化学的一个重要里程碑。 1928年，美国最大的化学工业公司——杜邦公司成立了基础化学研究所，年仅32岁的卡罗瑟斯博士受聘担任该所的负责人。他主要从事聚合反应方面的研究。他首先研究双官能团分子的缩聚反应，通过二元醇和二元羧酸的酯化缩合，合成长链的、相对分子质量高的聚酯。在不到两年的时间内，卡罗瑟斯在制备线型聚合物特别是聚酯方面，取得了重要的进展，将聚合物的相对分子质量提高到10 000～25 000，他把相对分子质量高于10 000的聚合物称为高聚物(Superpolymer)。1930年，卡罗瑟斯的助手发现，二元醇和二元羧酸通过缩聚反应制取的高聚酯，其熔融物能像制棉花糖那样抽出丝来，而且这种纤维状的细丝即使冷却后还能继续拉伸，拉伸长度可达到原来的几倍，经过冷却拉伸后纤维的强度、弹性、透明度和光泽度都大大增加。这种聚酯的奇特性质使他们预感到可能具有重大的商业价值，有可能用熔融的聚合物来纺制纤维。然而，继续研究表明，从聚酯得到纤维只具有理论上的意义。因为高聚酯在100 ℃以下即熔化，特别易溶于各种有机溶剂，只是在水中还稍稳定些，因此不适合用于纺织。 随后卡罗瑟斯又对一系列的聚酯和聚酰胺类化合物进行了深入的研究。经过多方对比，选定他在1935年2月28日首次由己二胺和己二酸合成出的聚酰胺66(第一个6表示二胺中的碳原子数，第二个6表示二酸中的碳原子数)。这种聚酰胺不溶于普通溶剂，熔点为263 ℃，高于通常使用的熨烫温度，拉制的纤维具有丝的外观和光泽，在结构和性质上也接近天然丝，其耐磨性和强度超过当时任何一种纤维。从其性质和制造成本综合考虑，在已知聚酰胺中它是最佳选择。接着，杜邦公司又解决了生产聚酰胺66原料的工业来源问题，1938年10月27日正式宣布世界上第一种合成纤维诞生了，并将聚酰胺66这种合成纤维命名为尼龙(Nylon)。尼龙后来在英语中成了“从煤、空气、水或其他物质合成的，具有耐磨性和柔韧性、类似蛋白质化学结构的所有聚酰胺的总称”。 聚酰胺(尼龙) 聚癸二酸癸二胺(尼龙1010) 聚十一酰胺(尼龙11) 聚十二酰胺(尼龙12) 聚己内酰胺(尼龙6) 聚癸二酰乙二胺(尼龙610) 聚十二烷二酰乙二胺(尼龙612) 聚己二酸己二胺(尼龙66) CAS编码：32131-17-2
尼龙（Nylon），中文名聚酰胺，英文名称Poly amide（简称PA），是分子主链上含有重复酰胺基团—NHCO—的热塑性树脂总称。其命名由合成单体具体的碳原子数而定。是美国最大的化学工业公司──杜邦公司著名化学家卡罗瑟斯和他的科研小组发明的 规格尺寸：1-200mm*500/1000mm*1000/2000mm 尼龙系列是最重要的工程塑料。该产品应用广泛，几乎覆盖每一个领域，是五大工程塑料中应用最广的品种。尼龙板按生产工艺不同分为挤出和浇铸两种。 挤出尼龙板 1：尼龙6（白色）：该材料具有最优越的综合性能，包括机械强度、刚度、韧度、机械减震性和耐磨性。这些特性，再加上良好的电绝缘能力和耐化学性，使尼龙6 成为一种“通用级”材料，用于机械结构零件和可维护零件的制造。 2：尼龙66 （奶油色）：与尼龙6 相比较，其机械强度、刚度、耐热和耐磨性，抗蠕变性能更好，但冲击强度和机械减震性能下降，非常适合于自动车床机械加工。 3：尼龙4.6 （红棕色）：与普通尼龙相比，尼龙4.6的特点是刚性保存力强，耐蠕变性好，在较宽的温度范围内，更耐热老化，因此，尼龙4.6用于尼龙6、尼龙66、POM 和PET在刚度、抗蠕变、耐热老化、疲劳强度和耐磨性能方面所达不到要求的“较高的温度领域”（80 -150 ℃） 4：尼龙66+GF30 （黑色）：与纯尼龙66相比，这种尼龙填加30% 玻璃纤维增强，其耐热性、强度、刚度。耐蠕变性和尺寸稳定性、耐磨等性能方面均有提高，它的最大允许使用温度较高。 5：尼龙66+MOS2 （灰黑色）：这种尼龙填加了二硫化钼，与尼龙66相比，其刚性，硬度和尺寸稳定性有所提高，但抗冲击强度有所下降，二硫化钼的晶粒形成效果提高了结晶结构，使材料承载和耐磨性能均有提高。 浇铸尼龙板 又称MC 尼龙：英文名称Monomer casting ny lon ，中文称单体浇铸尼龙。“以塑代钢、性能卓越”，用途极其广泛。它具有重量轻、强度高、自润滑、耐磨、防腐，绝缘等多种独特性能。是应用广泛的工程塑料，几乎遍布所有的工业领域。 目前市面上常用的浇铸尼龙板主要有以下几种： 1：MC 尼龙（象牙白）：未改性浇铸尼龙6的特性与尼龙66极为接近，其综合性能好，强度，刚度和硬度高，抗蠕变、耐磨，耐热老化，机加工性能好等。 2：MC901 （蓝色）：这种改性尼龙6有醒目的兰色，比普通浇铸尼龙的韧性高，柔性好，耐疲劳，证明是齿轮，齿条和传动齿轮的理想材料。 3：PA6+ 油（绿色）：这种铸型尼龙6是名副其实的自润滑尼龙，是专门为制造不能润滑、负载高以及运行速度低的零件而开发的，极大地拓宽了尼龙的应用范围，它比一般尼龙的磨擦系数低（可降低50%）而耐磨性得到提高（可提高10 倍）。 4：PA6+ 二硫化钼（灰黑色）：含二硫化钼粉末，可在不影响未改性铸型尼龙的耐冲和耐疲劳性能的同时，提高其承载能力和耐磨性，它非常广泛地用来制造齿轮、轴承、星轮和套。 5：PA6+ 固体润滑剂（灰色）：采用有专利权的铸型尼龙6的配方，内含固体润滑剂，该材料具有自润滑性，优异的磨擦性，突出的耐磨性和压力速度能力（比普通铸型尼龙高5倍）。特别适用于高速运行、无法润滑的运动件，是含油尼龙的完美补充。 主要特性 机械强度、刚度、硬度、韧性高、耐老化性能好、机械减振能力好、良好的滑动性、优异的耐磨性、机械加工性能好、用于精密有效控制时、无蠕动现象、抗磨性能良好、尺寸稳定性好。 应用领域 广泛用于化工机械，防腐设备的制齿轮及零件坏料。耐磨零件，传动结构件，家用电器零件，汽车制造零件，丝杆防止机械零件，化工机械零件，化工设备等。
QC/T 80-200X 《道路车辆－气制动系统用尼龙(聚酰胺)管》 编制说明 一）工作简况 1）任务来源 2007全国汽车标准化委员会产品方面行业标准计划的通知，第24项为《道路车辆－气制动系统用尼龙管》，为QC/T 80-1993《汽车气制动系尼龙管》的修订，完成年限至2008年。 近年来中国汽车行业的迅速发展，对汽车零部件的要求也有了很大的提高。QC/T 80-1993已经执行十几年，国际标准ISO 7628在1998年正式颁布，依据国际标准制定本标准，实现与国际水平接轨。达到高质量、高标准要求，提高汽车配套产品的国产化水平，提高汽车零部件国产化率，促进国内汽车零部件行业的发展。通过对QC/T 80的修订，达到与国际接轨的汽车气制动用尼龙管标准，指导和规范国内气制动尼龙管的生产和使用，提高产品质量，规范产品市场。 2） 标准起草单位 本标准起草单位：河北亚大汽车塑料制品有限公司 3） 主要起草人 本标准主要起草人：xxx xxx xxx 4） 工作过程 2006年7月，亚大汽车塑料制品有限公司拟申报修订汽车行业标准QC/T 80-1993。首先搜集、翻译、整理了国外有关尼龙管的先进标准的相关技术文件，并进行了认真的学习研究。2006年11月，亚大汽车塑料制品有限公司提出修订QC/T 80-1993 “汽车行业标准《汽车气制动系尼龙管》项目书”。2007年初正式下达了标准项目任务计划。 亚大汽车塑料制品有限公司成立了标准起草小组，对试验验证工作投入了大量的人力和财力，工作组对比整理了ISO 7628、QC/T 80-1993、DIN 74324、DIN 73378等标准的技术要求，召开内部工作会议，对标准的内容和试验验证工作进行了认真的探讨。2002年5月底编制完成标准初稿。10月完成标准初稿（亚大集团汽车公司内部征求意见）。将在此工作基础上根据反馈意见编制标准征求意见稿，在行业内发布征求意见。 二） 标准编制原则和确定标准主要内容依据
尼龙改性中主要可以使用的相容剂为POE接枝相容剂ST-2，另外还有EPDM接枝相容剂ST-18，我们现在生产得最多的是POE 接枝相容剂ST-2，在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙以及增韧尼龙中，我们都建议大家使用ST-2，因为POE接枝相容剂ST-2在尼龙中的增韧效果比较理想，ST-2在尼龙中的作用主要是提高尼龙的韧性及冲击强度。在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙中，建议大家使用ST-2的添加量为5-10%时较为理想，添加量太少，可能增韧效果达不到要求，添加量太多，可能对尼龙的防火、拉伸强度以及耐温会有一定的影响，任何事物只能是量力而为，相容剂的使用亦是如此。而在上述尼龙改性中的一些特殊情况，如用户只要求冲击强度达到一定高度而对尼龙耐温和拉伸强度没有什么要求，则ST-2的使用量可以在10%以上。另外ST-2的一个大的用途是在超韧尼龙和超韧耐寒尼龙中使用，这时ST-2的建议使用量为15-20%，甚至在一些高要求的情况中，ST-2的使用量需达25%以上。ST-2在尼龙中使用时，尼龙最高缺口冲击强度可达120KJ/ m2，耐寒尼龙最低温度可做到零下35℃，另外在超韧耐寒尼龙改性中，对尼龙的粘度的选择亦有较高要求，这一点是许多尼龙改性工作者所不注意的，在超韧耐寒尼龙改性中，要求尼龙粘度达2.8以上，否则，相容剂加得再多，冲击强度也难提高。我公司ST-2在PBT改性中亦能起到很好的相容增韧作用，用户如作高韧性要求的PBT改性产品，ST-2 一定会让你得到意想不到的帮助。 EPDM接枝相容剂ST-18主要用于超耐寒尼龙中，如要求尼龙的耐寒在-35℃到-40℃的情况，就需用它。
本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/1e12391941.html,）尼龙的改性特性以及应用范围 由于尼龙具有很多的特性，因此，在汽车、电气设备、机械部构、交通器材、纺织、造纸机械等方面得到广泛应用。随着汽车的小型化、电子电气设备的高性能化、机械设备轻量化的进程加快，对尼龙的需求将更高更大。特别是尼龙作为结构性材料，对其强度、耐热性、耐寒性等方面提出了很高的要求。尼龙的固有缺点也是限制其应用的重要因素，特别是对于PA6、PA66两大品种来说，与PA46、PAl2等品种比具有很强的价格优势，虽某些性能不能满足相关行业发展的要求。 因此，必须针对某一应用领域，通过改性，提高其某些性能，来扩大其应用领域。主要在以下几方面进行改性： ①改善尼龙的吸水性，提高制品的尺寸稳定性。 ②提高尼龙的阻燃性，以适应电子、电气、通讯等行业的要求。 ③提高尼龙的机械强度，以达到金属材料的强度，取代金属 ④提高尼龙的抗低温性能，增强其对耐环境应变的能力。 ⑤提高尼龙的耐磨性，以适应耐磨要求高的场合。 ⑥提高尼龙的抗静电性，以适应矿山及其机械应用的要求。 ⑦提高尼龙的耐热性，以适应如汽车发动机等耐高温条件的领域。 ⑧降低尼龙的成本，提高产品竞争力。
总之，通过上述改进，实现尼龙复合材料的高性能化与功能化，进而促进相关行业产品向高性能、高质量方向发展。 改性PA产品的最新发展 前面提到，玻璃纤维增强PA在20世纪50年代就有研究，但形成产业化是20世纪70年代，自1976年美国杜邦公司开发出超韧PA66后，各国大公司纷纷开发新的改性PA产品，美国、西欧、日本、荷兰、意大利等大力开发增强PA、阻燃PA、填充PA，大量的改性PA 投放市场。 20世纪80年代，相容剂技术开发成功，推动了PA合金的发展，世界各国相继开发出PA/PE、PA/PP、PA/ABS、PA/PC、PA/PBT、PA/PET、PA/PPO、PA/PPS、PA/I.CP(液晶高分子)、PA/PA等上千种合金，广泛用于汽车、机车、电子、电气械、纺织、体育用品、办公用品、家电部件等行业。 20世纪90年代，改性尼龙新品种不断增加，这个时期改性尼龙走向商品化，形成了新的产业，并得到了迅速发展，20世纪90年代末，世界尼龙合金产量达110万吨/年。 在产品开发方面，主要以高性能尼龙PPO/PA6，PPS/PA66、增韧尼龙、纳米尼龙、无卤阻燃尼龙为主导方向;在应用方面，汽车部件、电器部件开发取得了重大进展，如汽车进气歧管用高流动改性尼龙已经商品化，这种结构复杂的部件的塑料化，除在应用方面具有重大意义外，更重要的是延长了部件的寿命，促进了工程塑料加工技术的发展。 改性尼龙发展的趋势 尼龙作为工程塑料中最大最重要的品种，具有很强的生命力，主要在于它改性后实现高性能化，其次是汽车、电器、通讯、电子、机械等产业自身对产品高性能的要求越来越强烈，相关产业的飞速发展，促进了工程塑料高性能化的进程，改性尼龙未来发展趋势如下。
可以防老化，也需要注意一些事项。 尼龙有大概有7种，纳米尼龙，超强尼龙，PA尼龙，铸造尼龙，尼龙1010，改性尼龙，芳香族尼龙。尼龙在室内能有较长的使用寿命，室外使用就比较容易老化。可以考虑通过添加一些助剂来改善，像加入炭黑，抗氧剂，抗水解剂，光稳定剂等 尼龙是美国杰出的科学家卡罗瑟斯(Carothers)及其领导下的一个科研小组研制出来的，是世界上出现的第一种合成纤维。尼龙的出现使纺织品的面貌焕然一新，它的合成是合成纤维工业的重大突破，同时也是高分子化学的一个非常重要里程碑。 纳米尼龙 据日本东丽化学公司消息，该公司已经成功开发出直径比以往极细纤维还小两位数的纳米级单丝结构的“纳米纤维”新技术，通过控制纳米构造技术达到纤维细度的极限。东丽化学公司称，该公司利用这项新技术已经开发直径为10μm的单丝140万根以上所构成的纳米尼龙纤维。这种纤维与以往产品进行比较，表面积是过去产品的1000倍左右，具有很高的表面活性。 超强尼龙 Triangle–Raleigh尼龙纤维有许多用途，从服装、地毯到绳索到微机的数据线都可以利用该种纤维。北卡罗莱纳州大学纺织学院的研究员正努力改进这种纤维，据报道说已经研制出最强脂肪族尼龙纤维。 科学家聚合体教授--托奈里博士与纺织工程、化学和自然科学助理教授理查德.克塔克博士正在研究一种方法，在不需要昂贵的费用、复杂的过程的情况下，产生更高强度的尼龙纤维。他们利用脂肪族尼龙或者尼龙进行研究，这种尼龙的碳援助利用直链或者开放型支链连接在以前，强调不环链大。 更强壮的脂肪族尼龙能够应用于绳索、装卸皮带、降落伞和汽车轮胎，或者产生能够适合高温利用的合成材料。这个发现在费城召开的美国化学科学年会上介绍，刊登在聚合体定期刊物上。 这种纤维利用聚合体或者包括许多单位的长链分子制作而成。当这些聚合体链被整齐的安排，这种聚合体将成水晶状态。 这些盘绕的聚合体需要拉伸，如果他们要制作成更强的纤维，需要消除他们的弹性。在尼龙链中加入氢可以防止拉伸，因此克服这种结合对产生更强的尼龙纤维来说是一个关键因素。 超强纤维，以凯夫拉尔纤维为例，是从芳香尼龙聚合体中制作而成，十分僵硬，长链包含环链，芳香尼龙制作很困难，因此十分昂贵。 因此托奈里教授和克塔克博士利用聚酰胺66(尼龙66)来进行研究，这种材料是一种商业热塑性材料，很容易制作，但是拉伸和排列困难。同时，取消尼龙66的弹性也很困难。 这个发现可以解决尼龙66在三氯化镓中能够溶解的问题，能够有效的打破氢粘合的问题。允许聚合体链延伸。 PA尼龙 PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特别的润滑效果，可在PA中加入硫化物。 合适的塑料产品：各种齿轮，涡轮，齿条，凸轮，轴承，螺旋桨，传动皮带。 其它：收缩率1-2% 需注意成型后吸湿的尺寸变化。 吸水率：100% 相对吸湿饱和时能吸8%。 合适壁厚：2-3.5mm PA66
中华人民共和国汽车行业标准 QC／T 80一93 汽车气制动系尼龙管 1 主题内容与适用范围 本标准规定了汽车气制动系尼龙管及管总成的尺寸规格、性能要求和试验方法。 本标准适用于在最大工作压力1MPa，温度一40～＋100℃的条件下工作的汽车气制动系统使用的尼龙11管及管总成。其它热塑性材料的管及管总成也可参照执行。 本标准不包括汽车气制动系螺旋管的特殊要求。 2 引用标准 GB 8410汽车内饰材料燃烧特性 GB 9344塑料氖灯光源曝露试验方法 3 术语 3．1 管子：指规定或没有规定长度且不带连接件的尼龙11管。 3．2 管件：指用于联接管子与管接头体的卡套、衬套、联管螺母等连接件。3．3 管总成：指有规定长度的管子和管件的组合体。 4 规格和尺寸 4．1 管子规格用外径和壁厚两个参数表示。 4．2 管子尺寸见表1。 5 标记 5．1 管子上的标记，由沿一母线用附着牢固的最小高度为2mm的字符组成，每隔350mm重标一次。 5．2 标记字符组成： a．本标准号；
b．管子规格； c．材料类型； d．制造厂标记； e．生产日期。 6 材料和颜色 6．1 用于制造管子的材料为100％尼龙11原粒料。不含再生料。 6．2 管子颜色通常为黑色，其它颜色由生产厂与用户协商确定。 7 尼龙管外观质量 管子内外表面应光滑，不应有可能影响使用的制造缺陷、气泡、缩松、裂纹和不均匀性等；颜色必须呈连续的单一颜色。 8 性能试验 8．1 除有特殊说明外，用于试验的管及管总成应至少放置3天，试验环境温度为23±5℃，相对湿度在45％～75％之间，且管内没有压力。 8．2 管总成应按正常生产装配工艺进行装配。 8．3 抗拉强度
尼龙改性认识 一、尼龙的种类及特性 1.1尼龙的种类 尼龙系分子主链的重复结构单元中，含有酰胺基(—CONH—)的一类热塑性树脂，包括脂肪族聚酰胺、脂肪－芳香族聚酰胺及芳香族聚酰胺。脂肪族聚酰胺品种多、产量大、应用广泛，既可作纤维，也可作塑料。脂肪-芳香族聚酰胺品种少，产量也小；芳香族聚酰胺常简称为聚芳酰胺，主要用作纤维（芳纶）。脂肪族尼龙分尼龙6、尼龙66、尼龙1010等。 1.2尼龙的特性 尼龙属于聚酰胺，在它的主链上有氨基。氨基具有极性，会因氢键的作用而相互吸引。所以尼龙容易结晶，可以制成强度很高的纤维。聚酰胺为韧性角质状半透明或乳白色结晶性树脂，常制成圆柱状粒料，作塑料用的聚酰胺分子量一般为1.5万～2万。 各种聚酰胺的共同特点是耐燃，抗张强度高(达104MPa)，耐磨，电绝缘性好，耐热（在455kPa下热变形温度均在150℃以上），熔点150～250℃，熔融态树脂的流动性高，相对密度1.05～1.15(加入填料可增至1.6)，大都无毒。
二、尼龙的现有主要种类及市场概况 2.1HTN HTN属于杜邦尼龙家族。杜邦HTN分为51G、52G、53G和54G四个系列，其中51G、52G和54G是属于6T的改性产品，可归属于半芳香族尼龙PPA，而53G系列因分子中苯环含量较少杜邦把它归为高性能尼龙。 Zytel?HTN51G=PA6T/MPMDT………..PPA Zytel?HTN52G=PA6T/66……………….PPA Zytel?HTN53G=PA……………………..HPPA Zytel?HTN54G=PA6T/XT+PA6T/66…PPA 作为老牌尼龙制造商，拥有强劲开发实力的杜邦实现HTN的工业化也比较早，并最先推出高温尼龙的无卤阻燃系列。杜邦高温尼龙目前在市场上表现平平，后期在无卤规格上可能会有所作为。 2.2 ARLEN? PA6T ARLEN?为日本三井化学公司所开发出的一种耐高温尼龙，是基于对苯二甲酸，己二酸及己二胺的改性尼龙6T，其熔点高达310℃。ARLEN?主要应用于电子零件用ARLEN为一种对于苯二甲酸，己二酸及己二胺的改質尼龙6T，其熔点高于310℃。电子零件。ARLEN 的主要特性为优异的高温刚性，尺寸安定性以及耐化学品性。 2.3 PA9T PA9T由KURARAY公司首度开发成功并实现工业化。商品名为
关于尼龙及尼龙布的分析 1.关于尼龙 2.尼龙布的特点 1. 尼龙是世界上出现的第一种合成纤维。尼龙的出现使纺织品的面貌焕然一新，它的合成是合成纤维工业的重大突破，同时也是高分子化学的一个非常重要里程碑。 尼龙是聚酰胺纤维（锦纶）的一种说法，可制成长纤或短纤。锦纶是聚酰胺纤维的商品名称，又称耐纶。英文名称Polyamide，其基本组成物质是通过酰胺键—[NHCO]—连接起来的脂肪族聚酰胺。 聚酰胺主要用于合成纤维，其最突出的优点是耐磨性高于其他所有纤维，比棉花耐磨性高10倍，比羊毛高20倍，在混纺织物中稍加入一些聚酰胺纤维，可大大提高其耐磨性；当拉伸至3-6%时，弹性回复率可达100%；能经受上万次折挠而不断裂。 聚酰胺纤维的强度比棉花高1-2倍、比羊毛高4-5倍，是粘胶纤维的3倍。但聚酰胺纤维的耐热性和耐光性较差，保持性也不佳，做成的衣服不如涤纶挺括。另外，用于衣着的锦纶-66和锦纶-6都存在吸湿性和染色性差的缺点，为此开发了聚酰胺纤维的新品种——锦纶-3和锦纶-4的新型聚酰胺纤维，具有质轻、防皱性优良、透气性好以及良好的耐久性、染色性和热定型等特点。 尼龙可分下面几种： 纳米尼龙，超强尼龙，PA尼龙，铸造尼龙，尼龙1010，改性尼龙，芳香族尼龙。 2. 优点 尼龙布耐磨性能居各类织物之首，比同类产品其它纤维织物高许多倍，因此，其耐用性极佳。尼龙布吸湿性在合成纤维织物中属较好品种，因此用锦纶制作的服装比涤纶服装穿着舒适些。属轻型织物，在合成纤维织物中仅列于丙纶、腈纶织物之后，因此，适合制作登山服、冬季服装等。 尼龙布弹性及弹性恢复性极好，但小外力下易变形，故其织物在穿用过程中易变皱折。 尼龙布耐热性和耐光性均差，在穿着使用过程中须注意洗涤、保养的条件，以免损伤织物。 缺点 尼龙布在小外力下易变形，故其织物在穿用过程中易变皱折。 尼龙布它的耐热性和耐光性均差。
聚己内酰胺又称尼龙6（Nylon6），1938年由德国I.G.Farbon公司的P.Schlach发明，并于1943年由该公司首先实现工业化。普通尼龙6且有良好的物理、机械性能，例如拉伸强度高，耐磨性优异，抗冲击韧性好，耐化学药品和耐油性突出，是五大工程塑料中应用最广的品种。但由于其在低温和干燥状况下易脆化、抗冲击性能差，且吸水性差、尺寸稳定性差，限制了其更加广泛的应用。为此，国内外的研究者对尼龙6进行了大量的改性研究和开发，研制出许多综合性能优越、可满足特殊要求的改性尼龙材料，使普通工程塑料向高性能的工程塑料和功能塑料发展。 尼龙是重要的工程塑料，对其进行改性可以得到性能多样的产品，拓宽其应用领域。尼龙6的改性研究内容丰富，方法多样，增强改性是其中的重要内容。由于尼龙本身的优点以及生产厂商不断开发新品种及新的加工方法以适应新的用途，通过共混、共聚、嵌段、接枝、互穿网络、填充、增强、复合，包括目前日益成为热点的纳米级复合材料技术，赋予了尼龙工程塑料的高性能，从而使尼龙工程塑料在当今激烈的市场竞争中仍能占据五大工程塑料之首。尼龙6的增强改性主要是添加纤维状、片状或其它形状的填料，在保证其原有的耐化学性和良好的加工性的基础上，使其强度大幅度提高，尺寸稳定性和耐热性也得到明显改善。改性后的尼龙6作为一种性能优良的工程塑料广泛应用于机械、电子、交通、建筑和包装等领域。 纤维增强 典型的纤维增强有玻璃纤维、碳纤维、石棉纤维。 用高强度纤维与树脂配合后能提高机体的物理力学性能，其增强效果主要依赖于纤维材料与机体的牢固粘结使塑料所受负荷能转移到高强度纤维上，并将负荷由局部传递到较大范围甚至于整个物体。 玻璃纤维增强尼龙材料是较为常用的纤维增强改性方法。表1列出了玻纤增强尼龙6复合材料和纯尼龙6材料的性能对比。 玻纤与基体之间的结合力起着控制聚合物复合材料力学性能的重要作用，并主要受玻纤表面处理的影响。偶联剂是某些具有特定基团的化合物，它能通过化学或物理作用将两种性质相差很大的材料结合起来。硅烷偶联剂在玻纤表面的应用能起到改善结合力的作用。崔周平等人系统考察了玻纤增强尼龙6复合材料力学性能的影响因素，并通过对比实验表明，用A1100偶联剂处理的玻纤较用A187及其它偶联剂处理的玻纤增强效果好。且玻纤的加入量以30%-40%为宜。 玻纤长度是决定纤维增强复合材料的又一主要因素。短玻纤增强尼龙中，玻纤在混合中逐步被剪碎，最终制品中的玻纤长度一般在0.2-0.4mm范围内。长玻纤比短玻纤具有更加的增强效果，拓宽了尼龙6在汽车、机械、电器和军工领域的应用。高志秋等人采用容体浸滞工艺制备了长玻纤增强尼龙6的预浸料，由表2可以看出，长玻纤增强尼龙复合材料的力学性能明显优于短玻纤尼龙复合材料。这一方面是由于长玻纤在复合材料中是相互交织在一起的无序排列，而不同于短玻纤在复合材料中的流动方向排列；另一方面是因为玻纤长度的增加，使玻纤与尼龙的界面面积增大，玻纤从基体中抽出的阻力增大，从而提高了承受拉伸载荷的能力。 GMT是以热塑性树脂为基体，以玻璃纤维毡为增强骨架的轻质板片状结构材料，因其密度小、强度高、废料可生产利用和可无限起存放的优点而被广泛应用。吴妙生等人通过优化优选研制出玻纤毡增强尼龙6复合片材，该材料是一种轻量化和节能的新型结构材料，可用于汽车发动机油底壳、转矩链条罩和负载地板等。

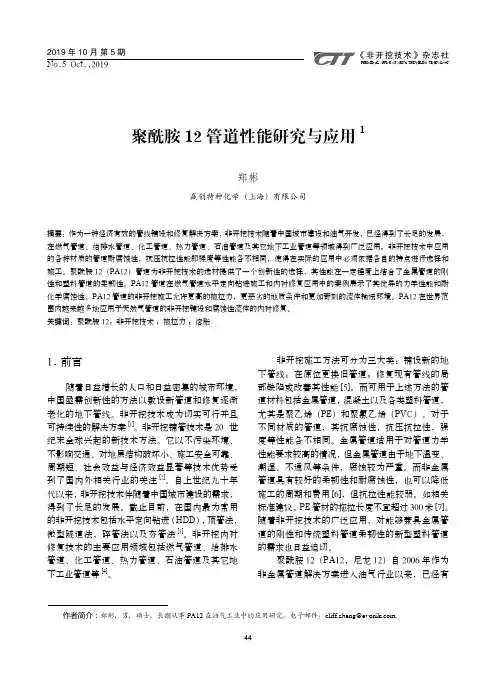

1.尼龙管 产品名：尼龙管系列 型号： 类型：尼龙管系列 产品说明： 尼龙12（PA12）材质和尼龙6（PA6）材质产品。 ★尼龙管化学性能稳定，耐碱、醇、酮、去污剂、润滑油、汽油、柴油性能优良，而耐芳烃、稀无机酸性能中等，不耐浓无机酸、50％盐酸、氯代烃、苯酸。 ★尼龙管的长期适用温度：空气中80℃-90℃，水中70℃，惰性气体110℃，油中100℃，最底耐寒-70℃，热变形温度：1.86MPa：55℃，0.46MPa：150℃ ★广泛的应用于：机械、车辆和轮船的燃料、润滑油、气体、溶剂输送等。 ★尼龙管耐磨损、拉伸和弯曲性能有极大的稳定性，并易于安装，不用任何特殊的工具。其良好综合性能是铜管、钢管、橡胶管无法比拟的，是替代铜、钢、橡胶的理想材料。 注：尼龙12（PA12）管采用彩色纸盒包装。 2.PE（聚乙烯）管 产品名：PE（聚乙烯）管系列 型号： 类型：PE（聚乙烯）管系列 产品说明：
产品特性： 柔而韧，无毒，具有优越的介电性能。长时间工作温度：-20-40度。聚乙烯容易光氧化、热氧化、臭氧分解，在紫外线作用下容易发生降解，所以不适宜在阳光照射环境。 聚乙烯有优异的化学稳定性，室温下耐盐酸、氢氟酸、磷酸、甲酸、胺类、氢氧化钠、氢氧化钾等各种化学物质，70℃以上可少量溶解于甲苯、乙酸戊酯、三率乙烯等溶剂中；硝酸和硫酸对聚乙烯有较强的破坏作用。 用途：弱酸碱液体输送，喷漆等 软PA12软尼龙12弹性体有优良的噪音和振动阻尼性，在干燥运转条件下，对钢、POM、PBT和其他材料的滑动摩擦系数低、优良的耐磨损性和高体积稳定性。正因为这些性质，该PA12特别适用于DVD、CD、MD、VCR、便携式摄像机、数码相机、打印机和录像机等的无声齿轮。聚酰胺12尼龙弹性体（软尼龙 12弹性体）属于热塑性弹性体(TPE)材料。为嵌段聚合物，包括PA12段和聚醚段（聚醚嵌段酰胺）。富含PA12的产品具有PA12的主要性质，而弹性体的性质随着聚醚含量的提高，变的更明显：也就是说，聚合物变得更柔软，具有更高的低温冲击强度。由于PA12弹性体优良的性能，该聚合物在许多应用中都是不可缺少的。 与其它竞争的热塑性弹性体相比，尼龙12有以下的特性：低密度低温下有良好的冲击性能；硬度和弯曲性能可在很大范围内改变；高弹性，可回收，机械性能仅受温轻微度影响；无迁移或挥发粒子高的耐化学品和溶剂性；易于加工、着色、脱模；可以用热转印的方法装饰。
改性尼龙以及聚酰胺纤维的性能介绍及发展尼龙作为工程塑料中最大最重要的品种，具有很强的生命力，主要在于它改性后实现高性能化，其次是汽车、电器、通讯、电子、机械等产业自身对产品高性能的要求越来越强烈，相关产业的飞速发展，促进了工程塑料高性能化的进程，改性尼龙未来发展趋势如下。 ①高强度高刚性尼龙的市场需求量越来越大，新的增强材料如无机晶须增强、碳纤维增强PA将成为重要的品种，主要是用于汽车发动机部件，机械部件以及航空设备部件。 ②尼龙合金化将成为改性工程塑料发展的主流。尼龙合金化是实现尼龙高性能的重要途径，也是制造 尼龙专用料、提高尼龙性能的主要手段。通过掺混其他高聚物，来改善尼龙的吸水性，提高制品的尺寸稳定性，以及低温脆性、耐热性和耐磨性。从而，适用车种不同要求的用途。 ③纳米尼龙的制造技术与应用将得到迅速发展。纳米尼龙的优点在于其热性能、力学性能、阻燃性、阻隔性比纯尼龙高，而制造成本与普通尼龙相当。因而，具有很大的竞争力。 ④用于电子、电气、电器的阻燃尼龙与日俱增，绿色化阻燃尼龙越来越受到市场的重视。 ⑤抗静电、导电尼龙以及磁性尼龙将成为电子设备、矿山机械、纺织机械的首选材料。 ⑥加工助剂的研究与应用，将推动改性尼龙的功能化、高性能化的进程。
⑦综合技术的应用，产品的精细化是推动其产业发展的动力。 聚酰胺纤维是大分子链上具有C9-NH基团一类纤维的总称。常用的为脂肪族聚酯胺夕主要品种有聚酰胺6和聚酰胺66，我国商品名称为锦纶6和锦纶66。锦纶纤维以长丝为主，少量的短纤维主要用于和棉，毛或其它化纤混纺。锦纶长丝大量用于变形加工制造弹力丝，作为机织或针织原料。锦纶纤维一般采用熔体法纺丝。锦纶6和锦纶66纤维的强度为4～5.3cN/dtex，高强涤纶可达7.9cN/dtex以上，伸长率18%～45%，在10%伸长时的弹性回复率在90%以上。据测定，锦纶纤维的耐磨为棉纤维的20倍、羊毛的20倍、粘胶的50倍。耐疲劳性能居各种纤维之首。在民用上大量用于加工袜子和其他混纺制品，提高织物的耐磨牢度，但锦纶纤维模量低，抗摺皱性能不及涤纶，限制了锦纶在衣着领域的应用。锦纶帘子线的寿命比粘胶大3倍，冲击吸收能大，因此轮胎能在坏的路面上行驶，但由于锦纶帘子线伸长大，汽车停止时，轮胎变形产生平点，起动初期汽车跳动厉害。因此只能用于货车的轮胎，不宜作客车的轮胎帘子线之用。 锦纶纤维表面平整，不加油剂的纤维摩擦系数很高，锦纶油剂贮存日久易失效，纺织加工时还需要重新添加油剂。 锦纶纤维的吸湿比涤纶高，锦纶6与锦纶66在标准条件下的回潮率为4.5%，在合纤中仅次于维纶。染色性能好，可用酸性染料，分散性染料及其他染料染色。
《聚合物复合材料设计与加工》课程报告 题目：尼龙的增韧改性 专业：10材料化学 姓名：李玉海 学号：2010130101025
尼龙的增韧改性 摘要：尼龙66（PA66）具有良好的力学综合性能，并且耐油、耐磨耗和优良的加工性能，可替代有色金属和其他材料广泛应用于各行业。但是尼龙66在低温条件下和在干态条件下的冲击性能差，吸水性大，制品的性能和尺寸不稳定等性能缺点。本文将就其韧性性能进行改善，针对玻璃纤维增强聚酰胺材料韧性差的问题，对聚酰胺/玻璃纤维复合体系的增韧进行了研究，考察了玻璃纤维、改性聚合物对共混材料力学性能的影响。对PA/聚烯烃、PA/聚烯烃弹性体、不同类型PA合金等几类增韧体系进行了详细介绍。其中聚烯烃应用范围广泛。采用聚烯烃增韧与玻璃纤维共混，在保持复合材料拉伸强度和模量的同时，较大地提高了冲击强度，获得了综合力学性能优异的纤维增强聚酰胺材料。 关键词：聚酰胺玻璃纤维增强增韧共混改性 1.前言 当代高分子材料发展的一个重要方向就是通过对现有聚合物进行物理和化学改性，使其进一步高性能化、结构化和工程化。尼龙是聚酸胺类树脂的统称，常觅的有尼龙6、尼龙66、尼龙610、尼龙612、尼龙ll、尼龙12、尼龙46、尼龙MXD6、尼龙lUM等，目前产量占主导地位的是尼龙6和尼龙66，占总量的90％以上。尼龙作为当今第一大工程塑料，大多数品种为结晶型聚合物，大分子链中含有酰胺键（—CO—NH—），能形成氢键，其具有强韧、耐磨、耐冲击、耐疲劳、耐腐蚀等优异的特性，特别是耐磨性和自润滑性能优良，摩擦系数小，因而尼龙在与其他工程塑料的激烈竞争中稳步迅速增长，年消费量已经超过100万吨，年增长率为8%～10%，广泛应用于汽车家用电器及运动器材等零部件的制造。为适用聚酰胺在不同领域的发展，这就要求聚酰胺具有更高的机械强度，耐热性能。机械部件，铁路机车用聚酰胺均对PA的力学性能，尺寸稳定性提出了很高的要求。因此，对尼龙的改性始在必然，采用嵌段、接枝、共混、填充等改性技术和工艺得到关注和发展，使其向多功能发展，应用与更多领域。几年来，国内外聚酰股发展的重点是对现有品种通过多组分的共聚、共混或加入不同的添加剂等方
人类对高分子材料的研究由来已久，而谈到高分子材料对社会发展的作用时，就不得不提起一种在二战期间就风靡全球的材料——尼龙。 当然尼龙只是俗称，其真正的成分是聚酰胺（PA）聚酰胺主链上含有许多重复的酰胺基，用作塑料时称尼龙（一些场合直接将聚酰胺称作尼龙），用作合成纤维时我们也可称为锦纶，聚酰胺可由二元胺和二元酸制取，也可以用ω-氨基酸或环内酰胺来合成。根据二元胺和二元酸或氨基酸中含有碳原子数的不同，可制得多种不同的聚酰胺，聚酰胺品种多达几十种，其中以聚酰胺-6、聚酰胺-66和聚酰胺-610的应用最广泛。 1928年，美国最大的化学工业公司──杜邦公司成立了基础化学研究所。杜邦公司为了弄清楚赛璐珞、蚕丝、橡胶等天然高分子物质的分子结构，并制造出与它们相类似的合成物质，以十分优越的条件破格将哈佛大学的卡罗瑟斯请到了公司。他刚加入杜邦公司，就开发出了与丝绸具有相似结构的聚酰胺，虽然涤纶在此前已经问世，但作为纤维制品来讲熔点过低，所以他便决定以聚酰胺为主要研究对象。经过研究，卡罗瑟斯发现聚酰胺进行冷延伸后张力会大幅提高，成为非常优秀的纺织品，这就是尼龙。 任何伟大的发现都会伴随着一些传说，尼龙的出现也不例外。一名研究员为了测试涤纶实验材料的延展性能达到何种程度，抱着做游戏的心态拉着粘有一小团涤纶的玻璃棒在宽阔的房间里走来走去，竟意外地发现涤纶里抽出了又细又长的丝。 卡罗瑟斯从这件事情中受到了启发，他认为，既然熔点过低而无法制造纤维的涤纶具有这种性质，那么熔点很高的聚酰胺也应该具有这种性质。果然和设想的一样，他发现聚酰胺中也能拔出细长的丝，而且这种物质与蚕丝十分相似。 可以看到，这样一次偶然的行为却能成为一项伟大发现的基础，其中离不开卡罗瑟斯过人的洞察力。看到从涤纶中抽出的丝，便能从科学的角度联想到这种现象的重要性。还有一
尼龙软管及接头技术条件 李大众2010.06.20 编制： 审核： 设计主管： 设计经理： （签字）（日期）
1.概述 香港西岛线地铁车的编组形式为8辆/列，采用受电弓受流方式，供电电压为直流1500V、交流电压为AC220V和AC415V，直流控制电压为DC110V。供货方将根据本文件和模板为香港西岛线地铁车辆项目开发设计、生产尼龙软管及接头，并将此技术条件作为产品生产、检查及验收的依据。 2.供货范围 尼龙软管及接头种类、预计数量及物料码： 注意：本表格所列的数量是初步统计的数量，具体采购数量以图纸明细为准。 本项目（香港地铁西岛线）的所有接头均带螺母。
3.使用标准 尼龙软管及接头须符合下列标准，并执行下列标准所引用的标准： IEC 61373-1999 铁路设备.滚动车辆设备.冲击和振动试验 BS 6853-1999 铁路客车的设计和建造中的防火措施实用规程 EN 60529-2000 外壳防护等级 EN 50086-2-3-1995 电气装置用电气安装管系统.第2-3部分:软管系统 的特殊要求 4.备品 （另行通知） 5.使用条件 环境条件 在列车的设计阶段应考虑以下相关的香港的气候条件，所有的设备、构造和各个系统，包括电子的、机械的和空气系统都应该考虑在这些气候条件下的使用。由于一定比例的设备的需要适应更为复杂的气候条件，所以必须考虑所有的设备在更高的温度和湿度的环境下的短期的非正常的气候条件。 在长春存放、安装、调试-40℃～40℃。 香港气候条件 气温： 日平均气温范围：5摄氏度（多数月） 平均最高遮阳处气温：32.8摄氏度（七月、八月和九月） 最高遮阳处气温：36.1摄氏度（八月） 最低遮阳处气温：0摄氏度（一月） 降雨： 年最大降雨量：3000 mm 年最小降雨量：900 mm 年平均降雨量：2200 mm 最大降雨强度：320 mm/h 风： A B 结构目的操作目的 小时最大风速：133 km/h 115 km/h 最大设计阵风风速：230 km/h 160 km/h 阳光： 明朗阳光的日平均持续时间： 最小：3小时（三月） 最大：7小时（七月~ 十月） 相对湿度： 最高平均相对温度：87%（上午6：30，夏季）
改性尼龙塑料主要改性技术手段 衡水金轮网销部讯：在通用尼龙塑料的基础上，通过物理、化学、机械等方式，经过填充、共混、增强等手段，改善尼龙塑料的性能，对强度、抗冲击性、阻燃性等机械性能得到改善和提高，使得塑料能适用在更多的环境条件。那么改性尼龙塑料有哪些改性技术手段呢？ 在改性手段上有物理改性和化学改性。物理改性是不发生化学反应，主要是物理混合过程。化学改性是在聚合物分子链上通过化学方法进行嵌段共聚、接枝共聚、交联与降解等反应，或者引入新的官能团而形成特定功能的高分子材料，主要的改性技术手段主要有：增强、增韧、填充、阻燃、耐候、合金。 ①增强 通过添加玻璃纤维、碳纤维等纤维状物质，与尼龙树脂经过双螺杆挤出机充分混炼挤出，能够明显改善材料的刚性强度和硬度。尼龙树脂本身具有很多固有的物理性能、化学性能和加工性能，经过挤出机混炼后，可以起到树脂的力学或其他性能，而树脂对材料可以起到粘合和传递载荷的作用。 ②增韧 有很多的材料韧性不足，可以通过加热韧性较好的材料或者超细无机材料，增加韧性和耐低温性能。常使用的增韧剂有马来酸酐POE、EPDM（三元乙丙橡胶），可以降低改性尼龙硬化后的脆性，提高冲击强度和伸长率。
③填充 通过给尼龙加入矿物粉末，改善材料的刚性、硬度、耐热性等性能，常使用的填充剂有活性碳酸钙、云母、滑石粉，提高加工性能，降低成本。 ④阻燃 尼龙本身属于HB阻燃，在UL94中级别较低，在很多使用环境电子电器、汽车行业等对阻燃性要求较高，往往通过物理添加阻燃剂来获得阻燃性，阻燃剂添加的多少与阻燃性有直接的关系。常使用的阻燃剂有含卤阻燃剂和无卤阻燃剂两种，无卤阻燃剂更先进更环保一些，更受到大家的喜爱。 ⑤耐候 尼龙在低温下的耐寒能力是比较差的，和塑料一样固有一些低温脆性，使材料在低温下变脆。耐候性是指塑料制品因受到阳光照射、温度变化、风吹雨打等外界条件的影响，而出现褪色、变色、龟裂、粉化和强度下降等一系列老化现象，其中紫外线是促进老化的关键因素。可以添加抗紫外线剂、抗水解剂等来得到改善。 ⑥合金 尼龙合金是利用物理共混或化学接枝、共聚的方法，将两种或多种材料制备成高性能、功能化、专业化的一种材料，达到改善一种材料的性能或兼具更多性能的目的。往往采用的有PE合金、PP合金等，改性尼龙合金主要应用于汽车、办公设备、电子电器、包装材料等行业。
