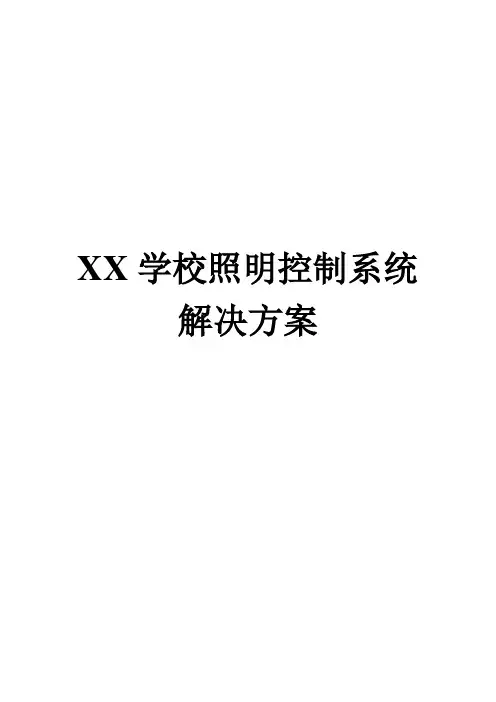

XX学校照明控制系统
解决方案
一、项目概况：
本项目XXX大学，学校位于高校云集的北京市海淀区学院路，占地约80.46万平方米（包括管庄校区），校舍建筑总面积84.49万平方米（包括管庄校区）。学校现有1个国家科学中心(筹)，2个国家重点（专业）实验室，2个国家工程（技术）研究中心，2个国家科技基础条件平台，21个省、部级重点实验室、工程研究中心。学校在校师生数全日制在校生2.3万余人，教职工总数2933人。校内共设有教学楼4栋，图书馆1栋，实验室2栋，学生宿舍楼6栋，其余还有食堂、体育场、报告厅等多种建筑。
学校建筑中，建筑用房类型较多，有教学楼、图书馆，还有体育中心(包括体育场、馆，风雨操场等)、食堂、宿舍、学生活动中心、文化交流中心等。本次需要照明控制提案的主要区域为下图中红色标注区域。
以教学为例，学校照明中最主要的是教室照明，一般教学形式分为正式教学和交互式教学，正式教学主要是教师与学生之间交流，即教师看教案、观察学生、在黑板上书写，学生看书、写字，看黑板上的字与图，注视教师的演示等；交互式教学增加了学生之间的交流，学生之间应能互相看清各自的表情等。目前教室中除传统的教学区的黑板和学生区之外，教学区中大多采用投影等多种形式，学校以白天教学为主，有效利用自然采光以利节能。另外教室多为单侧采光或窗外有遮阳设施时，未考虑到学生学习上课时要求的照度水平较高，因此有时即使是白天，天然采光也不够。教室内需辅以人工照明做恒定调节。教室深处与近窗口处对人工照明的要求是不同的。为改善教室内的亮度分布，便于人工照明的恒定调节与节能，宜对教室深处及靠近窗处的灯具分别控制。考虑幻灯、投影和电影的放映方便，宜在讲台和放映处对室内照明进行控制。有条件时，可对一般照明的局部或全部实现调光控制。
学校的传统照明控制方式一般有三种：1）断路器控制方式；2）跷板开关控制方式；3）在回路中串入接触器辅助触点，实现人工远距离控制或定时控制方式。这些控制方式具有一定的局限性。方式一的控制方式虽然控制功能简单，投资少、线路简单，但是由于控制灯具较多，造成大量灯具同时开关，节能效果差；方法二的控制方式可以控制一套或几套灯具，是采用最多的控制方式，但是由于在同一房间不同出入口均需要设置开关，线路繁琐，损耗大，很难实现简易的控制操作；方法三的控制方式遇到现场变化或临时更改的控制需求很难适应，使用不灵活，管理不方便。而且以上三种方式易造成维修的频繁和不必要的电能浪费。因此需要更加合理的控制手段实现高效管理和节能的需求。
二、学校照明控制需求分析：
1、大厅是建筑的眼睛，是整个室内空间的第一效果，其灯具的选用、灯光
的布置不只是为了对室内照度的需要，更应考虑照明的气氛及照明与建
筑装璜的协调。在校园内主教学楼、图书馆等建筑内常设计有高挑高的
大厅结构，需要通过调光等控制方式营造出一个明快、舒适、庄重、典
雅的迎宾环境；
2、对于大厅不同场景、模式的灯光照明效果，需要通过简单的手段实现一
键切换；或是根据已编排好的特殊日效果模式进行自动灯光变换；
3、教室、图书馆等建筑内的走廊、楼梯间、电梯间等公共区域的照明，需
要在自然采光不足时，实现人来灯亮、人走灯灭的自动控制。在方便师
生正常通行的情况下，节约电能。
4、由于校园内学生节能工作的管理，通常存在灵活度高，执行困难等现象，
例如教室内的照明，常常存在自然采光良好的情况下，依然常明。学生
在离开教室后，缺乏随手关灯的习惯。或是只有1、2个人的教室，也打
开全部的照明灯具。因此教室的照明需要根据使用日程手动、自动进行
控制。根据教室的开放、关闭时间进行自动控制。并将教室照明灯具的
开关状态反应给值班人员。对于自然采光良好的教室区域，应自动熄灯。
5、现代校园的建设多注重学生动手能力的培养，因此除了一般常见的上述
建筑类型外，有些还多设有实验室、学生实习车间等动手实验区域。对
于大开间的实验室、学生实习车间等区域，具有多出入口的特点。需要
将整大区域分成若干独立照明区域，根据需要开启相应区域的照明。实
现室内多点控制，方便使用人员操作。在每个出入口都可以开启和关闭
整个实验室的所有的灯，这样可根据需要方便就近控制实验室此类大区
域的灯。
6、多功能报告厅需要对于其中的照明灯具有较复杂的控制方式，根据不同
的使用情况，例如做报告时需要播放大幕布的PPT，因此需要调暗或关闭主席台前方的灯具。而做汇报汇报或发言讲话时需要调高相应回路照明。除此之外大型多功能厅可能还兼备其他多种功能，例如迎宾、讲课、课间、讨论、考试、清洁等，因此需要有简便的方式，轻松实现多种场景的切换和灯光控制；
7、礼堂或体育馆照明多为高天棚环境，照明灯具多选同大功率的金卤灯，
维修维护成本高。且由于礼堂与体育馆需要兼容不同功能的照明需求，例如举办文艺晚会、报告会、毕业典礼、体育比赛等，需要有照明控制系统对其进行自动控制，通过简单的操作，切换不同灯光照明效果；8、图书馆是固定的时间内运行的室内学习场所，对于开放区域，应按照图
书馆开馆、闭馆进行自动控制。并应增设照明点灯控制方式，提醒馆内学习同学注意图书馆闭馆时间。
9、图书馆藏书区域等无人经常进出的区域，可设置人来灯亮、人走灯灭的
照明控制方式；
10、校区室外泛光照明的每条照明回路之间的距离较远，每条回路的功
率较大。如采用普通照明，控制起来非常麻烦，很难做到按时开关。室外泛光照明采用定时控制，例如晚6点开启整个景观照明的灯具，11点关闭部分景观照明的灯具，12点以后只留必要的照明，具体时间还可根据一年四季昼夜长短的变化和节假日自动进行调整。如有特殊情况可改为特殊照明控制状态，配合需要进行变化；
11、园林照明不仅应按照日出日落时间进行控制，而且还应设置特殊的
节假模式，实现不同灯光模式的照明效果；
12、本校的校园面积大，对于每个教室、室外的照明灯具情况，需要大
量人力每日进行巡逻，很难对于全部校园教室图书馆进行远程的自动控制。例如在晚间教室关闭时不用人力每个教室巡检关闭照明，而可以通过中控室自动控制并监视照明状态。
三、需求对应解决方案
1、对于大厅的照明进行调光控制。按照其不同照明负载的类型，选择不同
的调光方案。以便实现大厅不同的灯光照明效果；
2、大厅值班处安装可编程控制面板，根据不同的时间和不同的气氛，可预
设置多种灯光场景，如早上、下午、傍晚、深夜等，按各照明回路亮暗
的不同搭配组合成多种不同灯光效果存入控制面板的某一按键中，当需
要改变灯光效果时，用户只需按一下按键，就可以调用某一个灯光场景；
3、对于教室、图书馆等建筑内的走廊、楼梯间、电梯间等公共区域的照明
安装热感传感器，通过传感器的设定，选择在适当照度情况下运行。即
在自然采光照度高于200lx时，传感器无效，通过人员通过自然采光照
明，当走廊等公共区域照度低于200lx时，传感器生效实现人来灯亮、
人走灯灭的自动控制。在方便师生正常通行的情况下，节约电能。
4、对于教室的照明实现日程控制与照度控制的双重控制。具体实现手段是，
将教室内的照明回路连接至遥控继电器控制，并在靠近窗边的照明回路
加装照度传感器。在教室开放时间段内，教室窗边的灯具依靠自然采光
的条件控制，当窗边的照度满足学生学习要求时，灯具不开。当照度过
低时，灯具自动开启。同时教室照明可根据日程安排进行自动控制。每
日教室关闭前半小时可设置教室照明间隔点灯，提醒自习的同学，教室
即将关闭，尽快收拾自己的行李物品准备离开；
5、对于实验室等大开间的区域，传统照明为了实现多点控制需要大量布线。
因此我们提出的解决方案采用智能照明控制系统，所有的墙面控制开关均为弱电控制，通过两根信号线与系统相连，因此在任意位置控制任意区域的照明灯具。特别适合实验室等大开间、需要多点控制的区域使用。
实现手段是将被控照明回路连接至智能遥控继电器。并将墙面多点安装的控制面板连接至控制系统，通过简单的设定操作，将被控照明回路编辑成多个灵活组合的群组，以便在多入口处实现对于大开间照明的灵活控制，同时减少室内灯具控制的布线；
6、根据多功能报告厅的照明控制需求，将其灯具连接至智能遥控继电器，
并通过程序设定，固化一些成用的照明灯具组合模式。例如迎宾、报告、讲课、课间、讨论、考试、清洁等。并在主持人台附近安装墙面控制面板，通过简单的一键控制实现对于照明模式的简单切换；为方便演讲者配合演讲需求控制室内灯光效果，可在主席台上方安装无限传感器，通
过演讲者手持的无限遥控器控制室内灯光的不同效果。
7、礼堂或体育馆照明多为高天棚环境，照明灯具多选同大功率的金卤灯，
金卤灯的照明回路负荷较大，一般简单的控制手段很难对大电流的回路进行，容易出现拉弧等不安全因素；需要专业的照明控制系统及20A大负载继电器对其进行控制。此外在软件方面，通过在礼堂、体育馆控制室安装控制面板，并对其设定不同的场景模式，例如比赛模式、打扫模式、练习模式、演出模式灯。使得控制室人员能够通过简单操作对场内灯光进行控制，防止误动作；
8、根据图书馆固有的开放时间，其照明可根据日程安排进行自动控制。每
日图书馆关闭前半小时可设置图书馆照明间隔点灯，提醒自习的同学，图书馆即将关闭，尽快收拾自己的行李物品准备离开；例如闭馆前半小时，自动实现图书馆照明间隔点灯，提醒自习同学准备收拾物品，离开图书馆。闭关前十五分钟自动实现自习室灯光熄灭，走廊灯光点亮，引导同学有序离开图书馆，达到闭馆时间全部熄灭室内灯光。
9、藏书区由于人流密度小，经常处于无人状态，因此可安装人体传感器，
通过感应人的进出，来自动控制藏书区的灯具开关，方便使用。
10、校区室外泛光照明的每条照明回路之间的距离较远，每条回路的功
率较大。如采用普通照明，控制起来非常麻烦，很难做到按时开关。需要采用专业支持大功率负载的20A智能照明继电器及其配套设备对其进行控制。并通过在位于校园中控室内的上位系统对室外照明
11、园林照明回路接入智能照明控制系统，按照日出日落时间对其进行
自动控制，每日日落时自动开启室外照明灯具。并且根据内设的不同日程安排，例如国庆、元旦等重大节假日或毕业庆典等重要时刻，开启园林照明的不用模式，配合渲染节日气氛；
12、通过增加照明控制系统的上位系统，对校园内全部被控照明回路的
状态进行监视，并可以远程控制。
四、松下照明控制系统简介
随着社会的进步，节约能源，保护环境已是世界的趋势。在照明领域中，照明控制对此起到了重要的作用，传统的照明控制是在靠近照明回路处加上开关，由开关来控制照明。FULL-2WAY照明控制系统是只用两根＋24V的信号线将所有开关连成网络，利用脉冲信号进行控制的照明控制系统。该系统可以实现系统的简捷化、灵活化、并可以减轻维护负担，其具有一下几个优点：
本项目照明控制系统项目采用松下全2线智能照明控制系统，只要按一下开关就能在中央控制室内实现自动切换，并且可对整个建筑任意照明状态进行单个、群组、模式、日程等控制与统一管理，从而能够实现照明节能和照明管理的省力化。全二线智能照明控制系统图如下：
智能照明控制系统借助各种不同的"预设置"控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和合理管理，实现节能。在本项目照明控制系统项目的设计中，采用了日程控制、热线传感器控制、照度传感器控制、连动控制实现节能。如下图所示：
1)日程控制：
以办公室为例：节省能源效果约达到8％
2)热线传感器控制：
以卫生间为例：节省能源效果约达到61％
