电流互感器介质损耗试验作业指导书
试验目的：
能有效发现绝缘受潮、劣化以及套管绝缘损坏等缺陷；测量电容型电流互感器末屏对地的tanδ主要是检查电流互感器底部和电容芯子表面的绝缘状况。
试验仪器：
泛华AI-6000E 自动抗干扰精密介损测试仪

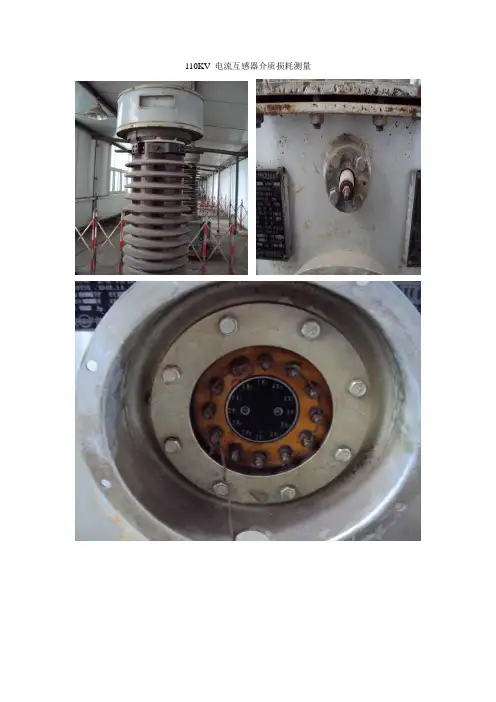

试验接线：
（1）一次绕组对末屏tanδ 1K1
N L1L2
HV Cx CT 介损仪1K22K12K23K13K2
4K14K2CT
（2）末屏对地tanδ
1K1
N L1L2
HV Cx CT 介损仪1K22K12K23K13K2
4K14K2CT
屏蔽线
试验步骤：
1) 办理工作许可手续；
2) 向工作人员交代工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；
3) 准备试验用的仪器、仪表、工具，所用仪器、仪表、工具应良好并在合格周期内；
4) 在试验现场周围装设围栏，打开高压警示灯，摆放温湿度计，必要时派专人看守；
5) 抄录被试电流互感器的铭牌参数；
6) 检查被试电流互感器的外观是否完好，必要时对套管进行擦拭和烘干处理；
7) 两人对电源盘进行验电，同时检测电源盘的漏电保护装置是否可靠动作；
8)将介损测试仪水平放稳；
9)按试验接线图进行接线；
10)确认接线正确后，试验人员撤到绝缘垫上，相关人员远离被试品；
11)大声呼唱，确认相关人员都在安全距离外，接通电源，打开仪器开关；
12)正确设置仪器的参数，一次绕组对末屏采用正接线，试验电压10kV，末屏对地采用反接线，试验电压2kV；
13)得到工作负责人许可后，按下“启动”按钮开始测量，测量完毕后记录测量数据；
14)关闭仪器开关，断开电源；
15)用放电棒对电流互感器充分放电；
16)拆除试验接线（先拆测量线，再拆接地线，拆接地线时先拆设备端，再拆接地端）；
17)整理仪器，记录温度和湿度，把仪器放回原位；
18)测量数值与标准或历史数据比较，判断是否合格，撰写试验报告。
试验标准：
交接标准：
1)互感器的绕组tanδ测量电压应为10 kV，末屏tanδ测量电压为2 kV；
2)66kV和110kV油纸绝缘，tanδ≤0.008（注意值）；
3)220kV油纸绝缘，tanδ≤0.006（注意值）；
4)330kV和500kV油纸绝缘，tanδ≤0.005（注意值）；
5)末屏对地，tanδ≤0.02（注意值）；
6)当对绝缘性能有怀疑时，可采用高压法进行试验，在（0.5~1）Um/√3范围内进行，tanδ变化量不应大于0.002，电容变化量不应大于0.5%。
状态检修标准：
1)互感器的绕组tanδ测量电压应为10 kV，末屏tanδ测量电压为2 kV；
2)电容量初值差不超过±5%（警示值）；
3)66kV和110kV油纸绝缘，tanδ≤0.008（注意值）；
4)220kV和330kV油纸绝缘，tanδ≤0.007（注意值）；
5)500kV及以上油纸绝缘，tanδ≤0.006（注意值）；
6)聚四氟乙烯缠绕绝缘设备，tanδ≤0.005（注意值）；
7)末屏对地，tanδ≤0.015（注意值）；
8)如果介损测量值异常，可测量介质损耗因数与测量电压之间的关系曲线，测量电压从10kV到Um/√3,介质损耗因数的增量应不大于±0.003，且介质损耗因数不超过0.007（Um≥550kV）、0.008（Um为363kV和252kV）、0.01（Um为126kV和72.5kV），电容变化量不应大于0.5%。
试验注意事项：
1)tanδ和电容量除与试验标准比较外，还应与出厂值，交接试验值、历次试验值相比较，观察其发展趋势，根据设备的具体情况，即使数值仍低于标准，如果增长迅速，也应引起充分注意；
2)与同型设备、同组设备相间比较，不应有明显的差异；
3)温度对电流互感器的影响较复杂，取决于油和纸的综合性能，一般良好的绝缘油是非极性介质，油的tanδ主要是电导损耗，其随温度的升高而增大，而纸是极性介质，其tanδ由偶极子的松弛损耗所决定的，一般情况下，纸的tanδ在-40℃~60℃的范围内随温度的升高而减小，因此不含导电杂质和水分的良好油纸绝缘在此温度范围内tanδ没有明显的变化，可不进行温度换算。当绝缘油中含有水分或杂质时，tanδ随温度增加而明显增加，则认为绝缘存在缺陷；
4)湿度的影响，当湿度较大时大小瓷套表面附着上了小水珠，造成了表面绝缘电阻降低，使所测tanδ出现较大误差，甚至可能会出现负的tanδ，所以应在规定的湿度范围内测量tanδ，或采取擦拭、烘干等措施排除影响；
5)试验电压的影响，良好绝缘的tanδ不随电压的升高而明显增加，若绝缘内部有缺陷，则tanδ随试验电压的升高而明显增加。
6)电、磁场干扰影响测量结果，使用自动抗干扰介损测试仪效果良好；
7)被试互感器与接地网接触不良，影响测试结果。
试验周期：
1)交接时；
2)投运前；
3)大修后；
4)必要时；
66kV及以上3年，35kV及以下6年。
