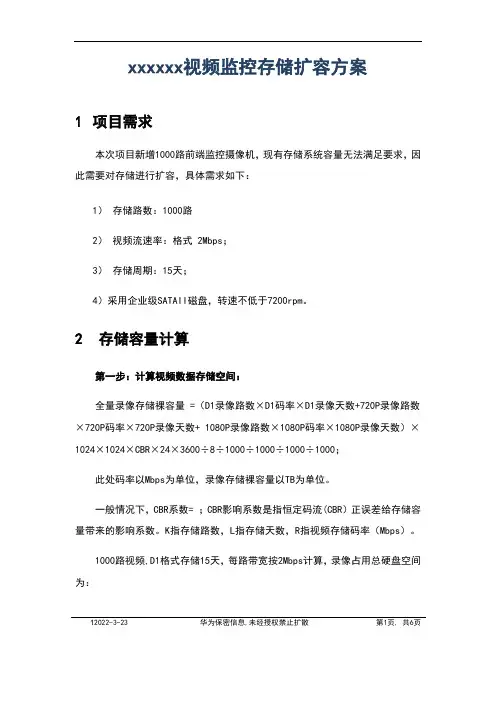

xxxxxx视频监控存储扩容方案
1项目需求
本次项目新增1000路前端监控摄像机，现有存储系统容量无法满足要求，因此需要对存储进行扩容，具体需求如下：
1）存储路数：1000路
2）视频流速率：格式 2Mbps；
3）存储周期：15天；
4）采用企业级SATAII磁盘，转速不低于7200rpm。
2存储容量计算
第一步：计算视频数据存储空间：
全量录像存储裸容量 =（D1录像路数×D1码率×D1录像天数+720P录像路数×720P码率×720P录像天数+ 1080P录像路数×1080P码率×1080P录像天数）×1024×1024×CBR×24×3600÷8÷1000÷1000÷1000÷1000；
此处码率以Mbps为单位，录像存储裸容量以TB为单位。
一般情况下，CBR系数= ；CBR影响系数是指恒定码流(CBR）正误差给存储容量带来的影响系数。K指存储路数，L指存储天数，R指视频存储码率（Mbps）。
1000路视频,D1格式存储15天，每路带宽按2Mbps计算，录像占用总硬盘空间为：
=1000*15*24*3600*2*8*1024*1024/1000/1000/1000/1000=374(T)。
第二步:选择存储设备，计算存储设备数量和实际硬盘数量
此次项目存储设备采用采用华为VCN3000网络视频存储设备，单台提供36盘位硬盘插槽，采用企业级4TB硬盘，按照13个盘组成一个Raid组,组成2个Raid组，配置2个全局热备盘，单台配置28块4t盘,可提供96T存储裸容量。
硬盘采用企业级SATAII磁盘，转速不低于7200rpm，MTBF不低于一百二十万个小时，单块硬盘容量为4TB。
根据本次存储容量需求，存储配置方案详见下表：
3系统组网
此次视频监控存储扩容项目选用华为VCN3000网络视频存储设备，该设备支持16台自堆叠组网，可对外提供统一的摄像机接入管理、用户认证鉴权、存储空间管理等业务功能。
本项目共配置4套VCN3000，部署时将一台设置主存储设备，另外3台设置为从存储设备，由主设备进行统一管理，实现自堆叠组网。主设备可实现视频监控的前端接入、媒体调度、存储管理、业务管理、存储管理、设备管理、系统管理等功能。同时将原设备版本升级,统一纳入,统一管理,统一鉴权.
用户通过登录主设备可实现全网摄像机的实况浏览、录像查阅等功能。
4配置清单
5附件：VCN3000产品介绍
VCN3000是华为视频监控的核心设备，具备大容量、高可靠、高性能、高安全性、高扩展性和开放易集成等特点。
VCN3000正面图
VCN3000背面图
技术指标
VCN3000产品规格和功能列表
