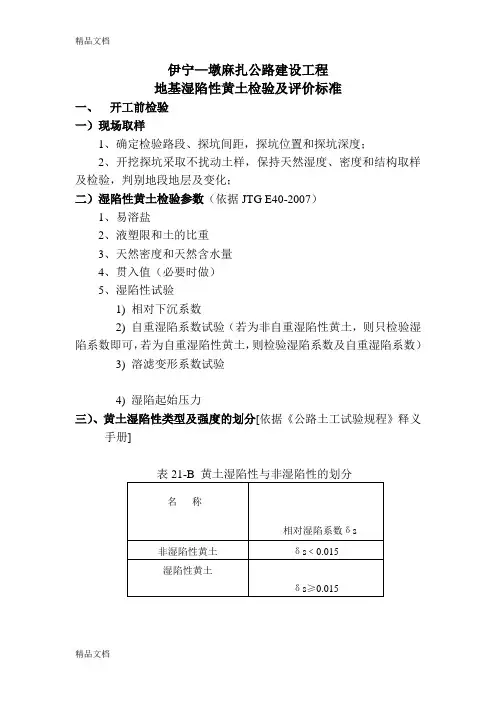

伊宁—墩麻扎公路建设工程
地基湿陷性黄土检验及评价标准
一、开工前检验
一）现场取样
1、确定检验路段、探坑间距，探坑位置和探坑深度；
2、开挖探坑采取不扰动土样，保持天然湿度、密度和结构取样及检验，判别地段地层及变化；
二）湿陷性黄土检验参数（依据JTG E40-2007）
1、易溶盐
2、液塑限和土的比重
3、天然密度和天然含水量
4、贯入值（必要时做）
5、湿陷性试验
1) 相对下沉系数
2) 自重湿陷系数试验（若为非自重湿陷性黄土，则只检验湿陷系数即可，若为自重湿陷性黄土，则检验湿陷系数及自重湿陷系数）
3) 溶滤变形系数试验
4) 湿陷起始压力
三）、黄土湿陷性类型及强度的划分[依据《公路土工试验规程》释义手册]

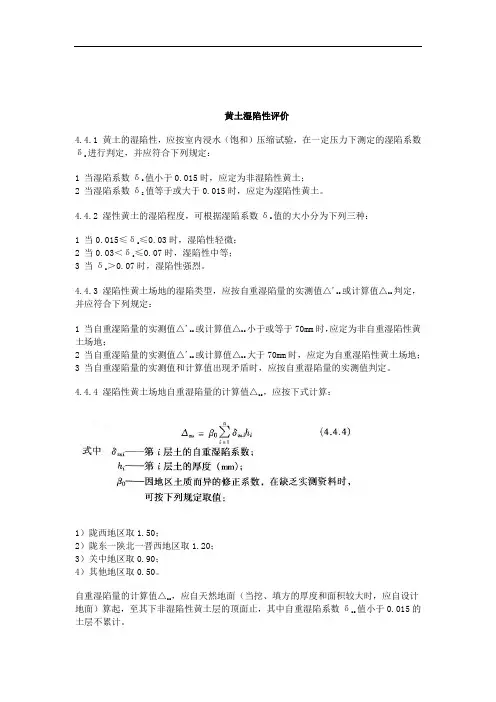

表21-C 湿陷性黄土湿陷作用强烈程度的划分
表21-D 自重湿陷性黄土与非自重湿陷性黄土划分
二、湿陷性黄土地基采取冲击碾压、强夯法处治后检验与评价

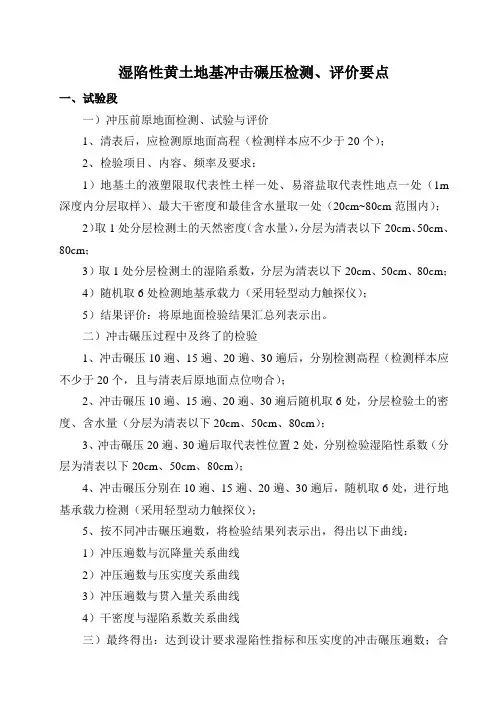

一）冲击碾压法
1、根据设计及《公路冲击碾压应用技术指南》制定施工工艺，进行试验段作业；
2、现场检测：冲击碾压遍数、沉降量、密度（压实度）、湿陷系数和贯入值。
3、合格判定标准：处治1m深度内压实度不低于90%，湿陷系数应小于0.015。
二）强夯法
1、根据设计和《工程地质手册》制定施工工艺，进行试验段作业（试夯），通过试夯确定单点最佳夯击能、最佳夯击次数、间歇时间等参数，以试夯的技术参数指导施工。
2、详细记录每一夯点夯击次数、夯沉量，每一夯点的累积夯沉量不宜小于试夯时平均夯沉量的95%；一般对于每个夯点的质量控制可采用最后两击的平均夯沉量不大于5cm。
3、在夯点范围内（特指夯锤底部范围）取原状土样（0.5-1.0m）测干密度、空隙比（孔隙比）、压缩系数和湿陷系数，必要时进行贯入试验。
4、合格判定标准：应符合设计和试夯拟定的技术质量标准。
湿陷性黄土铁路路基原位浸水试验研究 摘要：在湿陷性黄土铁路路基试验段，运用大型原位浸水试验，研究路基浸水后柱锤冲扩桩和挤密桩地基的浸水规律以及地基土湿陷对路基沉降的影响。研究结果表明：柱锤冲扩桩和挤密桩地基分别在浸水60 和50d 时，浸水附加沉降发生突变；浸水约19 d 浸润角达到最大，因此路基坡脚附近因降雨或其他原因形成的积水滞留时间不应超过19 d；浸水87 d 柱锤冲扩桩路堤的沉降量为1.7~ 5.1 mm，挤密桩为26.2~ 51.3 mm；长时间持续浸水后柱锤冲扩桩路堤的总沉降量仅为3.8~ 7.4 mm，而挤密桩路堤的总沉降量则高达62.3 ~ 103.1mm，因此在实际工程中，一定要加强挤密桩路段的防排水措施，避免局部积水，以保证行车安全；未处理湿陷性黄土地基的浸润角为38°~ 42°，故建议在湿陷性黄土地区修建铁路时，距路基坡脚一定范围内不能有鱼塘、水池等长期积水设施。 关键词：路基；湿陷性黄土；原位浸水试验；柱锤冲扩桩；挤密桩；浸润角黄土大面积现场浸水试验始于20世纪60年代，我国电力、冶金和建筑部门结合工程建设进行了不同黄土层厚度、浸水池尺寸和形状等较多现场浸水试验 [1-3]（最小的浸水池直径φ10m，最大尺寸有110m×70m，黄土湿陷厚度35～37m），深入研究了黄土的湿陷指数、判断湿陷等级、预测湿陷变形量等宏观的湿陷指标[4]。浸水过程中含水量的测试对研究湿陷性黄土入渗规律极为重要。随着测试技术的发展，通过在黄土地基不同深度处埋设含水量传感器，可实现含水量高精度的原位测试，进行黄土浸水后入渗规律测试与研究。 目前湿陷性黄土铁路地基虽采取了较强的处理措施，但地基处理范围内桩间 土和下卧土层的湿陷性并未完全消除，一旦路基防排水措施出现问题，水浸入到 地基土中，桩间土和下卧土层会产生剩余湿陷变形，导致工后沉降增加，影响行 车安全。为了研究路基浸水后地基受浸水规律和地基土湿陷对路基沉降的影响， 有必要在已经建好的实体路基上进行原位的路基浸水试验研究[5]。本文的原位浸 水试验是在某湿陷性黄土地基试验段进行的，通过87天的浸水试验，研究浸水 全过程湿陷性黄土地基浸水规律及路基沉降变形规律。
湿陷性黄土路基处理与防治措施探讨 摘要：通过介绍黄土的各项物理参数、结构特征和各种力学性质，来分析黄土产生湿陷的主要原因，介绍了黄土湿陷性的评价方法及其湿陷程度的判断。分析并总结了处理黄土湿陷性的常用方法及不同的处理方法所适应的范围及各自的优缺点。根据黄土产生湿陷的主要原因—水，提出了针对黄土路基的防排水措施。为湿陷性黄土路基的设计和处理提供参考。 关键词：黄土；湿陷性；处理方法；防排水措施 1 引言 我国黄土分布面积约为63.5万平方千米，占世界分布总面积的4.9％左右，而湿陷性黄土又占了相当大的比例。湿陷性黄土由于其特殊的物理结构和力学特性，造成其在干燥情况下具有很高的强度；而受水浸湿后土的结构迅速破坏，强度也随之降低，引起路基的破坏。而湿陷性黄土在道路工程中又比较常见，因此本文针对黄土路基湿陷性提出了常用的处理方法，也针对黄土产生湿陷的外因—水，提出了防排水措施，以此来提高路基的稳定性和耐久性。 2 黄土的性质 2.1 黄土的物理力学性质 黄土在干燥时具有较高的强度，而遇水后表现出明显的湿陷性，这是由黄土的特殊成分和结构决定的。黄土主要结构特征是具有明显的大孔性，结构疏松，孔隙度大，一般为33～64％。干容重与土
的孔隙度有关，土的孔隙度越大，则干容重越小。干容重是评价黄土湿陷性的一个综合性指标，通常认为干容重越大，其湿陷性越小。黄土的抗剪强度c、φ值与黄土的湿度、结构关系密切。其内摩擦角（φ）为5°～31°，内聚力（c）为0～0.42×105pa。黄土的压缩性及抗剪强度受黄土的成因、结构、组成及气候环境等因素的影响，所以不同地区的黄土其压缩性及抗剪强度也有所差别。2.2 黄土湿陷性评价 2.2.1 黄土的湿陷性 （1）湿陷系数的确定。 （2）湿陷性黄土地基的湿陷等级，应根据湿陷量的计算值和自重湿陷量的计算值来判定。 3 黄土地基的处理措施 3.1 地基处理 湿陷性黄土路基处理的原理，主要是破坏湿陷性黄土的大孔结构，以便全部或部分消除地基的湿陷性，常用的处理黄土路基湿陷性的方法有以下几种： 3.1.1 浅层换填 该方法主要适用于地下水位以上局部或整片处理，一般换填土多为灰土、素土、沙石等。具有施工简单，效果明显的优点。但只能对地基浅表层进行处理，处理深度一般为1m~3m，湿陷黄土路基常采用该方法处理。该法消除湿陷性的原理：换填土用于置换基础以
A卷 一名词解释 1黄土的微结构特征：是指构成土体的固体颗粒和与其有关的空隙特征，以及他们在空间上的排列形式。 2防护距离：是指湿陷性黄土地区防止建筑物地基受管道或水池等渗透影响的最小距离。 3黄土的湿陷性：是指在上覆自重应力或总应力（自重应力加附加应力）作用下，当受水浸湿时产生急剧而大量的附加下沉现象。 4围岩压力：是指周围岩土体作用于隧道和地下工程衬砌或支护上的荷载，也称围岩压力。 5湿陷系数：是单位高度土样在一定压力（自重应力或自重应力加附加应力）作用下浸水后产生的湿陷量。 二填空题 1地貌按形态和规模分为：大型地貌，中型地貌，小型地貌。 2多层建筑的室内地坪至少高出室外地坪；450毫米。 3根据黄土的空隙组成并考虑黄土颗粒组成特征，黄土空隙可按大小分为四类：大空隙，中空隙，小空隙，微空隙。 4根据湿陷系数大小可以把湿陷黄土的湿陷强烈程度分为湿陷性轻微，湿陷性中等，湿陷性强烈。 5当按现场静载荷试验结果确定湿陷起始压力时，应在压力与浸水下沉曲线上，取其转折点所对应的压力作为湿陷起始压力，当转折点不明显时，可取浸水下沉量与承载压板直经或宽度之比值等于 0.017作为湿陷起始压力。 6绘制P-S曲线对应于该曲线傻上，湿陷系数值为0.015所对应的压力作为湿陷性起始压力。 7湿陷起始压力可用室内压缩试验和野外载荷试验两种试验方法确定，不论采用哪种试验方法，都用单线法和双线法两种。 8各类建筑物与新建水渠之间的距离，在非自重湿陷性，不得小于湿陷性黄土层厚度的3倍，并不应小于25米。 9圈梁应在同一标高处闭合，遇有洞口时应上下搭接，搭接长度不应小于其竖向间距的2倍，且不得小于1米。 10按场地复杂程度可将场地划分为：简单场地，中等复杂场地和复杂场地三类。 三简答题 1简述黄土的全部特征？ 答：风力搬运沉积，无层理；颜色以黄褐色为主，有时呈灰黄色；颗粒以粉粒为主；富含碳酸钙盐类；垂直节理发育；一般有肉眼可见的大孔隙。 2简述影响黄土湿陷性的因素？ 答：可分为内因和外因两方面。 内因主要是由于土本身的物质成分（指颗粒组成，矿物成分和化学成分）结构及含水量。外因是水和压力的作用。 3简述黄土滑坡治理的原则及治理措施？ 答：原则：预防为主，防治结合，查明情况，对症下药，综合治理，有主有次，早治小治，贵在及时，力求根治，以防后患，因地制宜，就地取材，安全经济，正确施工。 措施：（1）避绕；对于大，中规模的滑坡或滑坡群，防治困难或整治工程成本太大，又具备避开条件，应以绕避为宜，以免对场地造成危害。（2）削坡减载；通过削减坡角或降低坡高来减轻斜坡不稳定性，减少斜坡下滑力。（3）支挡；支挡可采用抗滑桩，挡土墙和锚杆，锚索等措施增加抗滑力。 （4）排水防水；做好地表和地下水排水工作，减轻水对斜坡的危害性。 4简述湿陷性黄土的压缩变形和湿陷变形？ 答：压缩变形：指土在天然含水量下由于建筑物在地基内的附加应力所引起的它随时间的增大而很快稳定。 湿陷变形：是当地基的压缩变形还未稳定或稳定后，建筑物的荷载不改变，由于地基受水浸湿引起的附加变形（即湿陷）。 5简述计算围岩压力的普氏理论的基本原理？
伊宁—墩麻扎公路建设工程 地基湿陷性黄土检验及评价标准 一、开工前检验 一）现场取样 1、确定检验路段、探坑间距，探坑位置和探坑深度； 2、开挖探坑采取不扰动土样，保持天然湿度、密度和结构取样及检验，判别地段地层及变化； 二）湿陷性黄土检验参数（依据JTG E40-2007） 1、易溶盐 2、液塑限和土的比重 3、天然密度和天然含水量 4、贯入值（必要时做） 5、湿陷性试验 1) 相对下沉系数 2) 自重湿陷系数试验（若为非自重湿陷性黄土，则只检验湿陷系数即可，若为自重湿陷性黄土，则检验湿陷系数及自重湿陷系数） 3) 溶滤变形系数试验 4) 湿陷起始压力 三）、黄土湿陷性类型及强度的划分[依据《公路土工试验规程》释义手册] 表21-C 湿陷性黄土湿陷作用强烈程度的划分
表21-D 自重湿陷性黄土与非自重湿陷性黄土划分 二、湿陷性黄土地基采取冲击碾压、强夯法处治后检验与评价 一）冲击碾压法 1、根据设计及《公路冲击碾压应用技术指南》制定施工工艺，进行试验段作业； 2、现场检测：冲击碾压遍数、沉降量、密度（压实度）、湿陷系数和贯入值。 3、合格判定标准：处治1m深度内压实度不低于90%，湿陷系数应小于0.015。 二）强夯法 1、根据设计和《工程地质手册》制定施工工艺，进行试验段作业（试夯），通过试夯确定单点最佳夯击能、最佳夯击次数、间歇时间等参数，以试夯的技术参数指导施工。 2、详细记录每一夯点夯击次数、夯沉量，每一夯点的累积夯沉量不宜小于试夯时平均夯沉量的95%；一般对于每个夯点的质量控制可采用最后两击的平均夯沉量不大于5cm。 3、在夯点范围内（特指夯锤底部范围）取原状土样（0.5-1.0m）测干密度、空隙比（孔隙比）、压缩系数和湿陷系数，必要时进行贯入试验。 4、合格判定标准：应符合设计和试夯拟定的技术质量标准。
