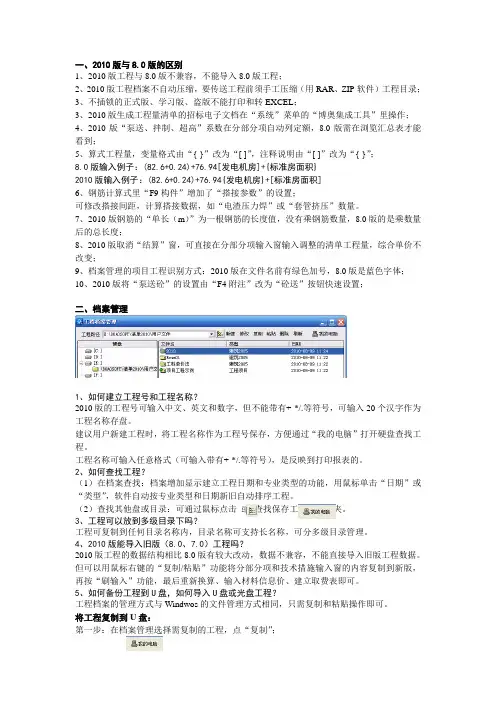

一、2010版与8.0版的区别
1、2010版工程与8.0版不兼容，不能导入8.0版工程；
2、2010版工程档案不自动压缩，要传送工程前须手工压缩（用RAR、ZIP软件）工程目录；
3、不插锁的正式版、学习版、盗版不能打印和转EXCEL；
3、2010版生成工程量清单的招标电子文档在“系统”菜单的“博奥集成工具”里操作；
4、2010版“泵送、拌制、超高”系数在分部分项自动列定额，8.0版需在浏览汇总表才能看到；
5、算式工程量，变量格式由“{ }”改为“[ ]”，注释说明由“[ ]”改为“{ }”；
8.0版输入例子：(82.6+0.24)+76.94[发电机房]+{标准房面积}
2010版输入例子：(82.6+0.24)+76.94{发电机房}+[标准房面积]
6、钢筋计算式里“F9构件”增加了“搭接参数”的设置；
可修改搭接间距，计算搭接数据，如“电渣压力焊”或“套管挤压”数量。
7、2010版钢筋的“单长（m）”为一根钢筋的长度值，没有乘钢筋数量，8.0版的是乘数量后的总长度；
8、2010版取消“结算”窗，可直接在分部分项输入窗输入调整的清单工程量，综合单价不改变；
9、档案管理的项目工程识别方式：2010版在文件名前有绿色加号，8.0版是蓝色字体；
10、2010版将“泵送砼”的设置由“F4附注”改为“砼送”按钮快速设置；
二、档案管理
1、如何建立工程号和工程名称？
2010版的工程号可输入中文、英文和数字，但不能带有+-*/.等符号，可输入20个汉字作为工程名称存盘。
建议用户新建工程时，将工程名称作为工程号保存，方便通过“我的电脑”打开硬盘查找工程。
工程名称可输入任意格式（可输入带有+-*/.等符号），是反映到打印报表的。
2、如何查找工程？
（1）在档案查找：档案增加显示建立工程日期和专业类型的功能，用鼠标单击“日期”或“类型”，软件自动按专业类型和日期新旧自动排序工程。
（2）查找其他盘或目录：可通过鼠标点击或查找保存工程的文件夹。
3、工程可以放到多级目录下吗？
工程可复制到任何目录名称内，目录名称可支持长名称，可分多级目录管理。

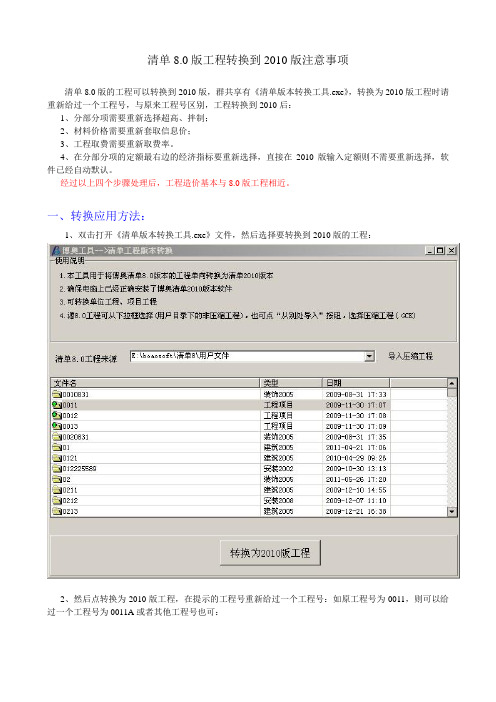

4、2010版能导入旧版（8.0、7.0）工程吗？
2010版工程的数据结构相比8.0版有较大改动，数据不兼容，不能直接导入旧版工程数据。但可以用鼠标右键的“复制/粘贴”功能将分部分项和技术措施输入窗的内容复制到新版，再按“刷输入”功能，最后重新换算、输入材料信息价、建立取费表即可。
5、如何备份工程到U盘，如何导入U盘或光盘工程？
工程档案的管理方式与Windwos的文件管理方式相同，只需复制和粘贴操作即可。
将工程复制到U盘：
第一步：在档案管理选择需复制的工程，点“复制”；
第二步：点打开U盘，点“粘贴”。
将U盘或光盘工程复制到硬盘：
第一步：点打开U盘或光盘，点取需要复制的工程目录名，点鼠标右键选“复制”；
第二步：回到工程档案，点“粘贴”。
6、工程如何通过QQ发送给对方？
2010版工程档案不自动压缩为一个文件，若想将工程打包为一个压缩文件通过E-mail或QQ 发给其他人，按以下方式操作：
第一步：鼠标点，找到当前需要发送的工程目录名称（假设工程名称为“测试工程2010”）；
第二步：鼠标点选“测试工程2010”，右键选择
第三步：点，找到压缩文件“测试工程2010”，将该文件发送给对方即可。
7、压缩文件如何生成工程档案？
找到对方发来的压缩文件，用鼠标右键选择
然后鼠标点选“测试工程2010”，点右键“复制”，打开软件的档案管理，在档案窗点“粘贴”。
8、如何建立单位工程和项目工程？
新建工程按钮增加了直接可以选择单位工程和项目工程的功能，直接可以选择相应的格式。文件名前有绿色加号表示为项目工程，其他的为单位工程。
三、算式工程量
1、算式工程量输入的技术措施项目能否传送到技术措施窗？
在算式工程量输入窗输入的分部分项和技术措施项目的工程量计算式，软件可分别传送到分部分项和技术措施输入窗；
如下图，是在算式算量输入窗输入的计算式：
结果传送到分部分项：
结果传送到技术措施：
2、算式输入如何利用变量？
软件增加F11索引变量功能。
（例如：在变量窗里输入有代码为M1~Mx的门的变量，在计算式输入“M”，再按F11，则只列出以“M”为开头的所有变量提供选择。)；
四、算式钢筋
1、软件能自动计算“电渣压力焊点和套管挤压”的数量吗？
2010版算式钢筋新增加搭接（如：电渣压力焊点和套管挤压）数量统计功能，自动统计各种类型的搭接数量；搭接长度值的设置可通过“构件F9”中的“搭接参数”设置。
搭接长度可根据“砼标号、钢筋直径大小”的变化而变化（与图形法计算方式一致）。
2、搭接计算弯钩值吗？
搭接取消弯钩值，即搭接部分不计弯钩。
3、钢筋计算式能输入注释内容吗？
2010版算式钢筋增加注释功能，在计算式可输入"//"进行注释。
4、钢筋计算式能输入多长的字符？
2010版的钢筋计算式的长度加大至200字符，旧版为97字符。
5、钢筋计算式能输入直径倍数吗？
2010版钢筋计算式支持输入“d”的功能；
如直径为8的圆钢，在计算式中输入“2d”，则单根钢筋的长度增加0.116米。
五、分部分项
1、如何做施工进度报价？
软件有按输入清单工程量，定额工程量按比例调整，且综合单价保持不变的功能，用户可以将投标工程拆解为多个单位工程作为施工进度管理，只需输入实际完成的清单项目工程量，则相应的人材机数量、进度结算价等会自动完成。如下图：
2、如何合并施工进度结算工程量？
用项目工程将投标工程拆解为多个进度单位工程，最后对进度工程量结算汇总。可用博奥工具中的“进度工程量汇总”功能实现。
第一步：打开软件“系统”菜单，选择“博奥集成工具”，点选“进度工程量汇总”按钮，弹出下图：
第二步：找到需要合并的项目工程，并双击打开（本书以“某工程施工进度”为例），弹出下图：
第三步：点“保存”按钮，设定合并后工程的保存路径。
第四步：选择最终合并的目标工程。在“汇总工程号”栏下拉选择各单位工程需要合并的目标工程。本书例子以“序号”为1.1为最终合并的目标工程。
第五步：点按钮，软件完成工程量的合并。
第六步：打开合并后的工程。完成合并操作后，退出博奥工具，在工程档案可看到合并后生成的单位工程，双击打开即可。
3、如何做结算工程（包括进度结算工程）？
利用软件的“结算调整”功能和“直接输入综合单价”功能进行工程的结算。
“结算调整”功能操作：
第一步：打开工程，进入分部分项窗，钩点“结算调整”。
第二步：对清单项目直接输入最终结算工程量，清单项目下的定额工程自动按比例调整，保持清单综合单价不变。
第三步：输入完清单结算工程量后，点“计算”，软件自动按调整的工程量重新汇总人材机的数量和结算总造价。
“直接输入综合单价”操作：
当结算客户手上只有清单的结算量和综合单价，没有定额及定额工程量，可采用直接输入清单的项目编号、工程量、综合单价，不用输入定额，软件自动按“清单工程量×综合单价=综合合价”公式计算工程结算价。如下图：
含有定额的清单项目，也可直接输入综合单价，操作如下：
如上图，原综合单价为80.35，现直接在“综合单价”处进行修改为“60”，如下图：
当我们修改后想恢复原来单价，点击本定额，在下属窗口，有个取费公式，鼠标右键，有个“还原默然取费值”，点击就可以恢复原来单价：
4、如何快速换算定额材料？（如普通砼换为泵商砼、统一修改主材或设备编码）
快速换算可通过分项窗右排功能按钮“整体换”功能实现。当工程所使用的配合比标号都是同一个标号，可以不用每条定额换算，可以利用软件分部分项右排键的“整体换”功能统一、快速替换。如果换算为“泵商砼”，定额的人工自动*0.85系数。
通过“整体换算”功能，对定额内套取的增量定额也会自动换算。
（1）对整个单位工程的人、材、机、主材、设备的编号、名称、单价进行修改和替换；（2）可框选、跳选清单项目和定额子目进行整体换算。
例：单位工程定额里，有部分是C25、有部分是C30的配比，想分块整体换算。
操作：在分部分项窗，左手按Ctrl键，右手鼠标点选需要换算C25的定额，再点“整体换”功能进行材料编号替换，退出后，再点选需要换算C30的定额，再点“整体换”功能进行材料编号替换。相同的操作方式，可对工程内所有的材料、机械、配比、主材和设备进行换算操作。
5、如何计算“超高增加费、混凝土拌制费、混凝土泵送费”？
2010版将旧版“系数”中的设置“超高增加费、混凝土拌制费、混凝土泵送费”放到右排功能按钮（超高、拌制、泵送、系数），设置后可直接在分部分项显示相关定额，可任意删
除不需要计算“超高、拌制”的定额。
（超高系数设定）
（直接在分部分项显示超高定额）
（泵送砼费设定）
6、如何输入“主材”和“设备”费？
鼠标点选分析窗的“主材设备”，输入窗可显示和关闭“主材、设备”费的输入栏，当前工程设置可保存到下一个工程。
7、如何套取跨专业的定额(如土建套取市政、公路等定额)？
在分部分项输入窗的右下角，有一下拉选取专业定额的功能，可通过该功能套取其他专业的定额，以下是土建专业套取市政定额的例子操作步骤：
第一步：点击下拉窗选择市政2007，如右图：
第二步：点击分析窗的“资源库”，选择取相应的市政清单项目和定额。
（或直接输入市政专业的清单项目编码和定额编号）
以下是土建套取公路定额的例子：
第一步：点击下拉窗选择“其他定额”；
第二步：根据提示找到公路软件的定额库目录（注：本机必须安装有博奥公路软件，定额库在“系统文件”目录下。）
本书例子的公路定额目录：
Boaosoft\公路7\定额\公路2007概算\系统文件。
第三步：通过“资源信息”窗查找并套取公路定额（如下图）
8、工料机如何对应查找相关的清单和定额？
在分部分项输入窗，点右排功能按钮“工料机”，当标上下移动工料机，分析窗对应显示该工料机对应的清单项目和定额子目。
9、如何设置“主要清单项目”？
软件可通过右排按钮“主项”和在清单项目编码前加“*”“或“★”两种方式设置主要清单项目。
分部分项右排按钮“主项”操作：
点取右排“主项”按钮，弹出下图：
选项说明：
-----软件根据清单综合合价由大到小排序，前10项为主要项目，项目数量可任意修改。
----清单项目综合合价金额大于等于5000元的，都设为主要项目，金额可任意修改。
------将已选择的主要清单项目的标志清除。
------根据输入的选择主要清单项目的条件，确定所选内容，在“主要项目”栏显示“主要项目”的标志。
另：用鼠标双击“主要项目”栏，手工设置主要项目。
在分部分项或技术措施输入窗，可在清单项目编码前加“*”“或“★”表示该条清单
项目是主要清单项目。
10、如何设置“过虑”功能？
将原右排功能键的“过虑”按钮调整到分析窗栏，鼠标点住“打开过虑”文字，按右键弹出“设置过虑内容”
六、取费表

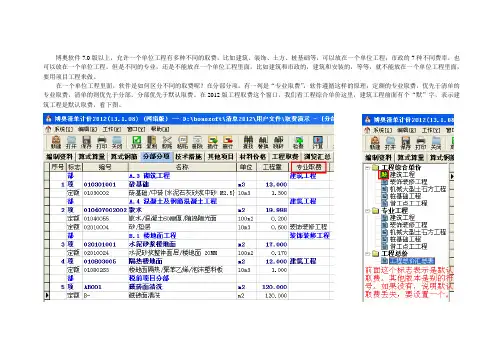

1、单位工程综合单价如何取不同专业的费率？
在单位工程内可增加多种专业的综合单价取费格式，并可任意调用；
操作方法：
打勾选取需要的专业取费格式，则在分部分项或技术措施输入窗的“专业取费”下拉窗显示。
2、取费项目表名称可否修改？
工程取费表增加“项目输出”字段，字段内容可任意修改，打印调取“项目输出”字段内容；
3、如何取“暗室施工增加费”？
修改“暗室增加费”的取费格式和费率，增加按面积的计算公式。
操作方式：
第一步：点取费窗的右排“取费率”功能按钮；
第二步：在弹出的取费窗点上排的“专业工程”按钮；
第三步：找到“费率：暗室施工增加费”栏，点取相应费率。
七、其他说明
1、不插锁的正式版、学习版为什么不能打印？
打印做了限制，正式版打开后拨出锁和学习版不能打印，只有插有软件加密锁的电脑才能打印。
插锁后打开软件再把锁拨走的，输入和计算操作均正常。
2、有广西财政评审中心专用的封面打印吗？
软件的打印报表增加了广西财政评审中心专用的打印封面。
3、项目工程的人材机工程量可以汇总吗
2010版项目工程的“工料机汇总”表，可将项目工程下所有单位工程相同的材料编号和名称用量累加。
4、项目工程的总计算按钮在哪？
工程合并计算（不计算单位工程）：仅对单位工程的总造价进行汇总，不再分析计算单位工程的人材机费用，加快项目工程的汇总计算时间。
工程总计算（计算单位工程）：对项目工程里的所有单位工程重新分析人材机价格，重新计
算单位工程的工程造价，汇总时间稍长。
5、软件会自动备份工程文件吗？
每次汇总计算完成，软件将自动备份工程文件，生成*_bak.*文件，若想恢复备份文件，可
通过软件“系统”菜单中的“恢复备份工程”功能。
6、软件提示数据库损坏，如何修复？
当软件在计算或操作过程中突遇停电，数据库会受到扣坏，这时无法正常操作，可通过软件“系统”菜单中的“工程文件修复”功能修复数据，具体操作如下：
第一步：打开“工程文件修复”窗（右图）。
第二步：下拉“选择表处理”选择“001清单.db”文件。
第三步：点“修复开始”。
7、如何利用“浮动”功能快速调标？
打开分部分项窗右排功能按钮“浮动”，可采用“按选择列、按工程量、按人材机”的方式全体调整；可任意选定范围调整（可框选、点选清单项目和定额子目范围）。
功能按钮说明：
“按选择列调整”：将光标定位在需调整的列，再点击“按选择列调整”按钮，则当前光标所在列的所有定额均自动显示调整值。（如下图）
“按工程量调整”：直接点击该按钮，工程所有定额工程量按比例调整。
“按人材机调整”：直接点击该按钮，工程所有定额的人工、材料、机械、主材均相应按比例调整。（如下图）
“按跳选定额范围”：若不想调整所有定额，只想抽调部分定额，可左手按住Ctrl不放，右手用鼠标点选最左边的实心小方块，点选完后，再点击“按工程量调整”或“按人才机调整”。
（3）材料价格输入窗增加“浮动”按钮，可对输入的信息价进行上下浮动，方便调标。
对于手工输入的材料信息价，可在“浮动(%)”输入需调整的比例，点“设置浮动”按钮，单位工程的人材机信息价自动按输入的浮动比例调整价格，方便调标。
八、博奥集成工具
1、南宁市招投标工程如何转为电子评标文件？
南宁评标转换：将投标文件转换为南宁工程交易中心指定的评标数据格式；
导出招标：将选定的工程导出为招标文件（适用招标代理机构）；
导出投标：将选定的工程导出为投标文件（适用投标单位生成投标文件）
导入标书：将招标单位发放的电子招标文件导入软件。
2、柳州市招投标工程如何转为电子评标文件？
柳州评标转换：将投标文件转换为柳州工程交易中心指定的评标数据格式；
导出招标：招标代理生成工程量清单招标文件(ZBF文件），发给投标单位；
导出投标：投标单位生成工程投标文件（TBF文件），并刻录成光盘，以备开标使用；导出标底：招标代理生成工程标底文件（BD文件），并刻录成光盘，以备开标使用；导入招标：投标单位导入清单招标文件(ZBF文件）并转换成博奥软件进行套价。
柳州验证工具：将招标、投标文件进行验证，审核是否符合招、投标要求。
导入招标：将招标文件导入审核工具（适用招标代理机构）；
导入投标：将投标文件导入审核工具（适用投标单位）；
审核内容：将导入的招投标文件进行审核，看是否符合招投标要求。
3、如何导出招标用的工程量清单？
导出博奥电子标：将当前工程生成工程量清单电子版文件（招标用）；
导出的工程文档只有工程量清单（只有清单编号、名称、单位和工程量，不含定额明细、综合单价、合价和工程造价）
4、如何导入电子表格工程量清单？
导入电子表格：导入EXCEL电子表格格式的工程量清单；
导入技巧：软件支持WORD、EXCEL文件数据的复制、粘贴功能，可直接将EXCEL电子文档复制、粘贴到软件的分部分项和技术措施窗，操作步骤如下：
第一步：打开软件和EXCEL电子文档；
第二步：对应框选EXCEL电子表格数据；
第三步：鼠标点分部分项窗的“项目编号”栏，鼠标右键选择“粘贴”；
第四步：点击右排的“刷输入”按钮。
5、如何清除分部分项和技术措施的工程量计算式？
清除页面算式：将分部分项、技术措施输入窗的工程量计算式删除功能；
若不想将分部分项和技术措施分析窗中的工程量计算式复制给其他人，可用本工具删除。
