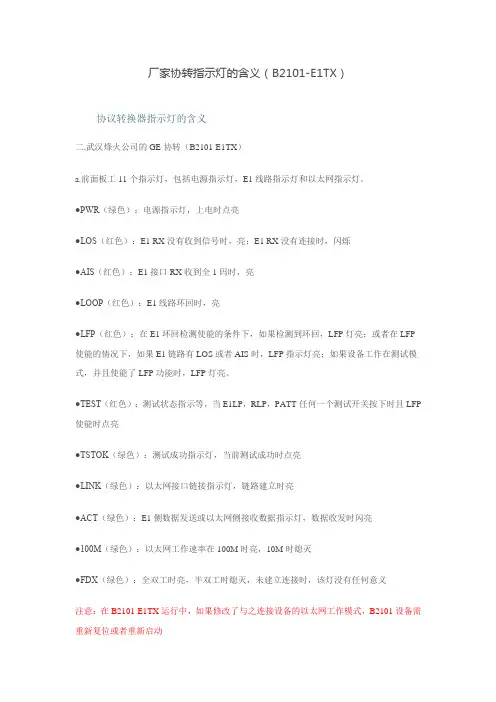

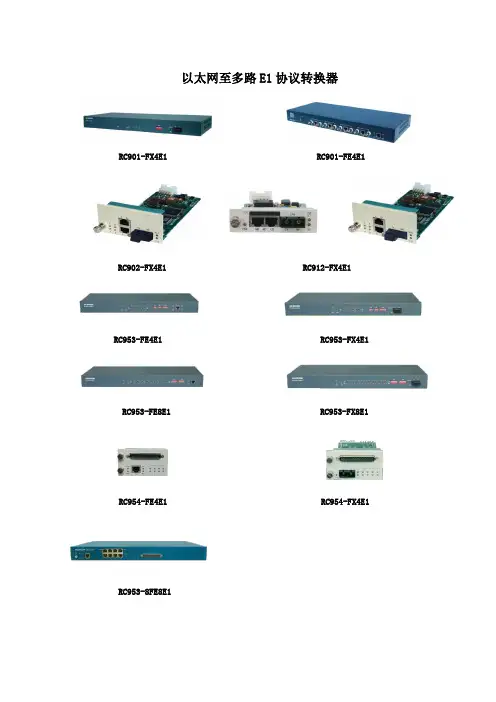

篇一：以太网转4e1协议转换器说明书
以太网转4e1协议转换器说明书qs-Rj45-4e1接口转换器采用反向复用技术，将多条e1电路捆绑起来用于传输
10m/100m的以太网数据，实现了1-4路e1通道至以太网接口之间的相互转换，此转换器能把e1通道收发的信号点对点传输到Rj45接口，实现e1信道与以太网的互连。与一般的远程网桥不同的是，此转换器支持1-4路e1信道的灵活配置，能自动检测e1的数量并选择可用的e1，并且允许e1电路之间存在一定的传输时延差。单路线路速率是
1968kbit/s，4路带宽可达7872kbit/s。设备在10/100mbps 全/半双工方式下使用时，可与以太网交换机或集线器相连，充分地利(e1以太网协议转换器)用电信网络中现有的大量
e1电路资源来扩展以太网的传输距离和应用范围，是以太网宽带接入一个很好的解决方案。此产品可用于局域网互连、局端互连、视频点播、远程监控、交换机的e1接口插卡等各种领域。
关键特性：
基于自主知识产权的集成电路；
实现以太网数据在1~4条e1电路中的透明传输；
以太网接口10m/100m，全/半双工完全自适应,支持Vlan 协议；
每路以太网口支持支持auto-mdix(交叉线和直连线自
适应)；
可设置cRc告警门限自动对传输质量差的线路进行隔离,并且是单方向切断，当2m支路一个方向误码率超出门限时，只切断该方向，另一方向不受影响；即以太网传输的两个方向可以不对称；
实允许4路e1有10ms的传输时延差。当该差值超出允许的范围时，系统可以自动停止在时延过大的e1上发送数据；
真正实现snmp的网管功能；
提供2种环回功能：e1本端自环、e1向外环；
内置动态以太网mac地址列表(4096个)，具有本地数据帧过滤功能；
e1接口符合itu-tg.703、g.704和g.823，不支持信令时隙的使用；
e1接口模块含有内置的时钟恢复电路和hdb3编解码电路；
设备工作中支持e1信道的热插拔，并自动检测有效的
e1信道，中间不会中断数据传输；
支持1至4路e1的灵活配置，在复位时自动检测e1的数量和时延并选择可用的e1；
支持本地系统对远端系统的复位；
有以太网监控自动复位功能，不会死机；
网管接口采用snmp。

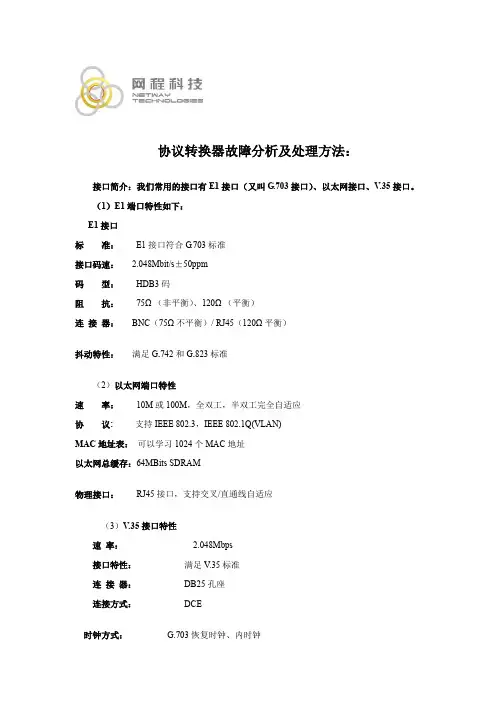

技术参数：
传输速率：2048kbps非帧
n*64kbps(n=1~32)成帧接口特性：满足g.703标准
e1接口抖动特性：满足g.742和g.823
码型：hdb3码
阻抗：bnc75欧(非平衡)、Rj45120欧(平衡)速率：
10/100m自适应
以太网接
口(Rj45)协议：支持ieee802.3，ieee802.1q(Vlan)物理接口：Rj45座,支持auto-mdix
工作模式：全双工/半双工自适应
mac地址表：可以学习4096个mac地址
篇二：奥贝克以太网协议转换器
e1/etheRnet接口转换器
用
户
手
册
e1/etheRnet接口转换器用户手册
目录
引言................................................. (2)
一、功能及适用................................................. .. (2)
二、性能特点................................................. (3)
三、包装................................................. .. (3)
四、参数及指标................................................. .. (4)
五、工作条件................................................. (4)
六、安全规格................................................. (4)
七、操作手册................................................. (4)
7.1：前面板................................................. . (4)
7.1.1：指示灯................................................. . (5)
7.2：后面板................................................. . (5)
7.2.1：开关设置................................................. (5)
7.2.2：电源部分................................................. (6)
7.2.3：e1插
摘要：研究了以太网和CAN总线间的互联技术。通过分析以太网和CAN总线的网络模型，给出了实现以太网和CAN 总线互联的核心设备——Ethernet/CAN网关的模型结构，并在此模型的基础上给出了基于ARM7微处理器的网关硬件设 计方案和软件流程。 关键词： CAN 以太网网关设计 现场总线（Field Bus）在工业控制领域得到了广泛的应用。而以太网(Ethernet)以其廉价和开放的特点成为最普及的局域网技术，它是构筑互联网的基础。现场总线通信数据量小，可靠性高。而以太网通信数据量大，速度快。10M/100M的以太网目前已经非常成熟。将以太网作为信息传递的主干网，连接现场总线和其他高级设备的新型网络结构 是工业控制网络的发展趋势。 在这种新的工业控制网络中，以太网不仅是主干网，而且可与现场总线相互交换数据。所以工业控制网络不仅可以深入到控制现场的各种设备，还可以借助互联网实现对现场设备的远程调试和故障诊断。要将现场总线接入以太网，关键是设计以太网和现场总线间的网关，从而实现2个网络间的数据传输。 不同的现场总线，因其通信协议不同，需要设计不同的网关。本文主要讨论目前在现场总线中应用较多的CAN(Control Area Network)总线和以太网间网关(Ethernet/CAN Gateway)的设计。其网络结构如图1所示。 1 网关的模型 Ethernet/CAN网关连接的是2个通信协议和结构完全不同的网络。对于Ethernet/CAN网关来说，它的工作实际上是对信息重新封装以使它们能够被Ethernet或CAN网所读取。为了完成这项任务，网关必须能运行在OSI模型的几个层次上。下面先讨论OSI和Ethernet以及 CAN的网络模型。 OSI是国际标准化组织（International Standardization Organization，ISO)为实现开放系统互连而建立的模型，其目的是为异种计算机间的互连提供一个共同的基础和标准框架，并为保持相关标准的一致性和兼容性提供共同的参 考。OSI参考模型如图2所示。 OSI模型共有7层。每一层的功能都是独立的，而且利用下一层所提供的功能为上一层服务。物理层是第1层，应用层是第7层。每层的具体功能和定义可以参阅有关书籍。在OSI模型中，1～3层为底层，实现传输功能。网络和终端都具备此功能。4～7层为高层，实现通信处理，通常用网络终端来实现。Ethernet和CAN的网络模型都只支持OSI所
光收发器的各个指示灯的作用和故障判断方法 1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？ a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。 b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。 c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。 d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线。 e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。
2、光缆、光纤跳线是否已断？ a、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。 b、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光？如有可见光则表明光纤跳线没有断。 3、半/全双工方式是否有误？ 有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。 4、用光功率计仪表检测 光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间；单模20公里：-8db--15db之间；单模60公里：-5db--12db之间；如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题 二、收发器常见故障判断方法 光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下： 1．Power灯不亮 电源故障
Ethernet & Serial Gateways以太网和串行网关 更多详情，请点击 型号：SNL2-E SINEC-L1、SNL2-E GEM80 (HDLC-UNC)、SNL2-E Ethernet/RS232/RS485
1、SNL2-E SINEC-L1 SNL2-E – Serial Network Link with Socket Interface SNL2-E SINEC-L1网关—实现SINEC-L1网络和以太网网络连接的最佳工具，速度高达100 Mbit/s 。 COMSOFT的SNL2-E SINEC-L1网关支持SINEC-L1操作，带广播和中断处理功能。通过TCP/IP套接字接口很容易地访问所连的SINEC-L1从站的数据。还提供了附加的诊断信息。该网关能够在闪存中存储已有的配置（轮询表和警报列表），每次启动时它便会自动加载这些信息。 Access via TCP/IP Socket Interface通过TCP/IP套接字接口访问 只要发出接收-发送信号，便能通过TCP/IP套接字接口访问SNL2-E SINEC-L1网关。该接口是独立于操作系统的。在PC或者工作站中，不需要安装驱动器，只需要一个可用的TCP/IP连接。 相比传统PC通讯板，SNL2-E 为基于PC的系统提供了全新的功能： ?硬件/驱动器安装不会出现以前常见的问题。 ?可以从网络中的任意一台PC访问SINEC-L1接口。 ?毫无故障地将系统从较低的自动化水平提高到控制和设计水平。 2、 SNL2-E GEM80 (HDLC-UNC) SNL-2E –带套接字接口的串行网络连接。Serial Network Link with Socket Interface SNL2-E GEM80 (HDLC-UNC) Gateway –以高达100 Mbit/s的速度实现HDLC-UNC网络和Ethernet网络的连接。 该网关支持高达180 Kbit/s速度的操作，并能够用作主站或从站。它非常适用于GEM80 可编程逻辑控制器PLC。这些PLC是很普遍使用的，并经常通过星网协议通讯。我们的SNL2-E GEM80 (HDLC-UNC) 网关可以将它们连接到Ethernet网络，融合了最新的MES, ERP 和SCADA系统。
演示器键盘对码方法 正常情况下，无线演示器和接收器在出厂时已经进行了配对，发射端和接收端通过唯一的码值进行匹配，每个无线演示器只能控制和它配对的接收器。由于无线信号的干扰，在某些情况下，可能造成接收器丢失保存的码值，从而出现无法控制的现象。这种情况下需要进行对码。 本产品采用键盘指令进行对码。过程是先通过操作电脑键盘上的按键，使接收器进入对码状态，然后按无线演示器上的对码键完成对码。步骤如下： 1) 将接收器插到电脑USB端口上（如果是第一次插入电脑，电脑将自动查找到新的硬件并完成安装）。 2) 操作键盘上的按键使接收器进入对码状态。操作之前，先找到键盘上的三个按键：Caps Lock，Scroll Lock，Num Lock的位置，以及这三个按键在键盘上对应的指示灯，然后按下面的四个步骤进行操作： (1) 按灭键盘上的Caps Lock，Scroll Lock，Num Lock指示灯，使三个按键的指示灯均熄灭；注意：把亮的按灭，已经灭的不需要再按。 (2) 依次按亮键盘上的Caps Lock，Scroll Lock，Num Lock指示灯； (3) 依次按灭键盘的Caps Lock，Scroll Lock指示灯； (4) 依次按亮键盘的Caps Lock，Scroll Lock指示灯； 以上四步操作需按顺序连贯操作。如果把上述三个按键Caps Lock，Scroll Lock，Num Lock 依次标记为“按键1”、“按键2”、“按键3”，则上述操作流程从第二步开始，即三个指示灯都灭的状态下，可以简化为：1、2、3，1、2，1、2。 操作时各指示灯的变化如右图所示，黑色表示指示灯是灭的，灰色表示指示灯是亮的。 Scroll Num 图(1)
光收发器的各个指示灯的作用和故障判断方法光收发器的各个指示灯的作用和故障判断方法! 1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮, a、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接,光纤跳线一头是平行方式连接;另一头是交叉方式连接。 b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光 缆或光线跳线可能断了)。 c、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误,请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。 d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通 线;(To Node)表示连接交换机的连接线是交叉线。 e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。 2、光缆、光纤跳线是否已断, a、光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。 b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另 一头看是否有可见光,如有可见光则表明光纤跳线没有断。 3、半/全双工方式是否有误, DX开关:表示全双工;HDX开关:表示半双工。有的收发器侧面有F 4、用光功率计仪表检测
光纤收发器或光模块在正常情况下的发光功率:多模:-10db--18db之间;单模20公里:-8db--15db之间;单模60公里:-5db--12db之间;如果在光纤收发器的发光功率在:-30db--45db之间，那么可以判断这个收发器有问题 二、收发器常见故障判断方法 光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下: 1( Power灯不亮 电源故障 2( Link灯不亮 故障可能有如下情况: (a) 检查光纤线路是否断路 (b) 检查光纤线路是否损耗过大，超过设备接收范围 (c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。 (d) 检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。 3.电路Link灯不亮 故障可能有如下情况: (a) 检查网线是否断路 (b) 检查连接类型是否匹配:网卡与路由器等设备使用交叉线，交换机，集线器等设备使用直通线。 (a) 检查设备传输速率是否匹配 4.网络丢包严重 可能故障如下:
光纤收发器有多种不同的分类，而实际使用中大多注意的是按光纤接头不同而区分的类别：SC接头光纤收发器和FC/ST接头光纤收发器。 各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 在使用光纤收发器连接不同的设备时，必须注意使用的端口不同。 1、光纤收发器到100BASE-TX设备（交换机，集线器）的连接： 确认双绞线的长度最长不超过100米； 连接双绞线的一端到光纤收发器的RJ-45口（Uplink口），另一端到100BASE-TX设（交换机，集线器）的RJ- 45口（普通口）。 2、光纤收发器到100BASE-TX设备（网卡）的连接： 确认双绞线的长度最长不超过100米； 连接双绞线的一端到光纤收发器的RJ-45口（100BASE-TX口），另一端到网卡的RJ-45口。 3、光纤收发器到100BASE-FX的连接： 确认光纤长度没有超出设备能提供的距离范围； 光纤的一端连光纤收发器的SC/FC/ST接头，另一端连接100BASE-FX设备的SC/ST 接头。 指示灯问题： 一、SUN TELCOM： TXL：电口连接状态； RX：光口接收状态；
沙县青纸小学多媒体设备参数 1-1交互平板硬件参数要求： A.屏体规格 1.尺寸:=85英寸,采用LED背光，液晶A规屏； 2.屏幕物理分辨率:=3840*2160； 3.屏体亮度：=500cd/m；屏体对比度：=5000:1。 B.整机外观 1.整机外壳采用金属材质,抗撞抗划抗腐蚀； 2.采用4mm厚度钢化防眩玻璃覆盖屏体； 3.交互平板表面钢化玻璃玻璃硬度不低于7H,可见光透射比=89%,雾度范围2%-5%； 4.整机具备抗强光干扰性能，在100K LUX照度的光照下保证正常触控、书写。 C.触控性能 1.触摸框采用前维护结构,实现正面免工具拆装维护； 2.双系统下支持10点同时触控，支持10笔书写,触摸分辨率:=32768*32768； 3.具备书写保障措施:书写区域被手、书本遮挡以及某一条红外框失灵时,可正常书写、操作，不影响教学进程顺利进行。 D.教学安全及设备保护 1.提供屏体温度实时监控(根据温度变化以不同颜色提示)、高温预警及断电保护等功能并可进行实际模拟演示； 2.提供开机硬件系统检测(支持无PC状况下使用):对系统内存、硬盘、红外框、内嵌电脑、屏温监控等提供直观的状态、故障提示； 3. 一键PC系统还原物理按钮，不需专业人员即可轻松解决电脑系统故障。 E.硬件系统 1.交互平板采用Windows和Android双系统架构并存设计方案；
2.整机内嵌针脚数为80Pin(双面)，支持Windows平台教学应用。 F.硬件面板 1.提供前置快捷按键实现硬件快速操作,数量不少于6个, 其中包含综合设置键，可一键呼出系统音量、屏幕亮度、显示比例、系统检测、童锁、单独听等功能进行快速设置； 2.为了便于教育用户使用，避免误操作，交互平板前置物理按键具备中文标识； 3.为便于教学应用，交互平板左右两侧具有与教学应用密切相关的物理智能快捷键，该快捷键至少具有触控开关键、关闭窗口键，一键打开展台键，并且双侧快捷键具有中文标识，不占用屏显面积（不接受软件快捷键方式）。 G.硬件接口 1.交互平板前置面板提供至少1路HDMI高清输入接口(标准HDMI接口，不接受转接方式)，满足高清教学信号源输入需求。 2.为了便于交互平板与推拉黑板嵌入应用状态下外接USB存储设备使用，交互平板前置面板具有不少于3路USB接口，至少1路USB接口可支持同时在Windows及Android系统下被读取，交互平板前置接口具备表述清晰的中文标识； 3.交互平板输入端子:≥1路AV；≥1路YPbPr；≥3路HDMI；≥3路多媒体USB；≥1 路RS232接口；≥1路RJ45。 H.护眼功能 交互平板需提供多样化护眼显示模式：智能护眼、护眼书写、护眼光控。 I.教学节能 1.在传统推拉式黑板和交互平板结合应用的双板教学场景中,关闭推拉黑板,整机三分 钟内自动进入黑屏节能模式；2.交互平板具有黑屏模式，可正常输出音频，并支持敲击唤醒； 3.提供教学设备的定时自动开关机功能。 L.安卓教学应用 1.操作界面需具有清晰的中文标识； 2.主页提供中/高考、期中、期末等考试倒计时提示，支持自定义日期/时间； 3.主页提供计算器、计时器、日历等教学小工具； 4.至少支持两种方式提供本地白板、信号源实时内容快速预览、文件浏览、应用管理、综合设置等功能模块； 5.安卓系统下可对内置白板更换背景页面，可支持自定义； 6.安卓系统下提供多媒体课件(Office Word/Excel/PPT、PDF、音视频、图片、白板文档等)等资源自动分类浏览,具备搜索、粘贴、复制、删除等文档操作功能； 7.整机接入外部信号源时，可自动识别并切换到该信号源通道，当该设备断开后自动切换至原信号源通道； 8.整机具备信号源通道自动记录功能； 9.安卓应用支持在线升级； 二、插拔式电脑模块： 1.整机架构:采用插拔式模块电脑架构(不接受外挂盒模式)，针脚数不少于80Pin,与大屏无单独接线； 2.散热处理:具备高效铜导管散热模组，超低静音侧出风散热设计； 3.主板规格:采用H110芯片组，支持无盘启动、网络唤醒、上电开机、看门狗等功能； 4.处理器性能:采用Intel第6代酷睿 Skylake平台I3处理器（CPU 6100及以上）、主频3.7GHz或以上配置； 5.内存性能:4G DDR3笔记本内存或以上配置；
车载以太网解决方案 近年来，为了满足智能网联汽车的开发要求，车载以太网技术开始逐渐进入人们的视野。而以太网技术已经成为下一代车载网络架构的趋势之一，其发展之迅猛，使得各主机厂纷纷表示出了浓厚的兴趣并投入研发。 一、为什么使用车载以太网 ?对高带宽的要求 图片来源：Electronicdesign 随着驾驶辅助系统（ADAS）、信息娱乐系统等技术的发展，目前对车载网络带宽的要求越来越高，已经超出了CAN、CAN FD等传统网络的承载能力。这也促进了车载以太网技术的快速发展和应用。 ?线束成本
图片来源：Mentor 传统汽车上的线束相对较多，并且布线重量较重。而博通公司研发的BroadR-Reach技术，采用单对的非屏蔽双绞线进行信号传输，使得电缆重量减轻30%，降低连接成本可达80%。 ?新的电气架构 @WINDHILL 传统的分布式电子电气架构已经难以承载汽车越来越复杂的功能，未来则是按照不同功能域集中控制ECU 的划分思路，采用域控制器的方法解决这一问题。 二、车载以太网协议架构 和传统以太网相比，车载以太网对物理层进行了修改。引入了新的100BASE-T1、1000BASE-T1。车载以太网协议通常被认为是一个5层协议系统：应用层、传输层、网络层、数据链路层、物理层，每一层都具有不同的功能。 @WINDHILL 三、业务范围
@WINDHILL 我们公司提供全流程的解决方案。覆盖电子电器架构开发、规范定义、原型车辆开发、测试与验证的解决方案。横跨了汽车开发的生命周期。 1.电子电气架构开发 电子电气架构开发是汽车电子电气系统的顶层设计，其目的是在功能需求、法规和设计要求等特定约束下，通过对功能、性能、成本和装配等各方面进行分析，得到最优的系统方案。我们可以根据客户的需求，提供以下六大部分内容的服务： @WINDHILL 数据库创建工具： ?VisualXML是网络数据库自动转换工具。利用标准的Excel网络调查表来描述ECU的通信矩阵，一键式轻松转换DBC、LDF、ARXML等多种文件格式，支持CAN/CANFD、LIN、以太网等总线标准，由Conversion、Split、Verification、Contrast、Editor五大功能组成。
光纤接口类型及光纤收发器指示灯图.txt FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图） 光收发器： 例子1光纤收发器：
左上角——亮时代表1000M速率 右上角——亮时代表100M速率 左中间——亮时代表已接上尾纤，闪烁代表正在传输数据 右中间——亮时代表已接上网线，闪烁代表正在传输数据 左下角——亮时代表已接入电源线 右下角——亮时代表全双工速率，灭时代表半双工 例子2类型光收发器：（见附件） RLK 常亮，光口接收链路正常；不亮，接收链路错误 TLK 常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误 ACT 闪亮，光口有数据传输 RMD 常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端网管；不亮，远端收发器不能远端网管 FDX/COL 常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞 LNK/ACT 常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输 100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误 附件 - 如何获取无忧币 - 下载扣无忧币规则 2.jpg (22.85 KB) 2010-10-29 16:01
翻页激光笔产品常见问题汇总产品常见问题汇总 (1) 第一部分、接收器、U盘相关的问题 (3) 一、为什么接收器摸上去很热？ (3) 二、U盘坏了，接收器还可以正常使用嘛？ (3) 三、接收器带U盘会不会导致电脑中毒，中毒会不会影响翻页功能？ (3) 四、接收器集成Micro SD读卡器是什么意思？ (4) 五、接收器是做什么用的？ (4) 六、接收器是不是U盘？ (4) 七、接收器带U盘与不带U盘有什么区别？ (4) 八、为什么诺为集成2G U盘的无线演示器，增加的价格上比单买2G U盘还要贵？5 九、翻页激光笔都支持什么操作系统？不用安装驱动吗？ (5) 十、诺为翻页激光笔可以在苹果电脑上使用嘛？ (5) 十一、USB接口驱动一定要安装吗？ (6) 十二、第一次使用要不要安装驱动？ (6) 第二部分、射频相关的问题 (8) 十三、请问你们的产品有没有“无线电发射设备型号核准证（SRRC）”？ (8) 十四、产品辐射厉害吗？ (8) 十五、同时使用多套产品，会不会互相干扰？ (8) 十六、RF是什么意思？ (9) 十七、红外IR与射频RF技术的区别？ (9) 十八、 2.4G HZ是什么意思？ (9) 十九、 2.4G的诺为无线演示器产品，和其它厂家的433M、315M的产品相比，有什么优势？ (9) 二十、可以一个发射器同时控制多个接收器吗？ (10) 二十一、一个接收器可以同时接收多个发射器发射的信号吗？ (11)
二十二、随着电池电量的消耗，发射器的控制距离会变化吗？激光的射程距离会缩短吗?亮度会变弱吗？ (11) 二十三、控制距离，会受什么因素影响吗？ (11) 第三部分、激光相关的问题 (12) 二十四、激光点大好，还是小好？ (12) 二十五、激光点的明亮程度？ (12) 二十六、激光笔发出的光点对人体有没有伤害？ (12) 二十七、工业级和玩具级的区别？ (13) 二十八、红光和绿光除了光的颜色，还有什么区别？ (13) 二十九、1mw和5mw是什么意思？教学用什么样的合适？ (13) 三十、II类激光笔和III类激光的专业解释是什么？ (13) 三十一、绿光翻页笔为什么比红光翻页笔贵，而且贵得挺多的？ (14) 三十二、关于激光威力与颜色间关系的概论 (15) 三十三、激光有几种颜色的光？（比如红光，绿光，紫光等） (16) 三十四、为什么同样功率的绿色激光比红色激光亮？并且价格也要贵不少？16三十五、为什么绿色激光在持续亮一段时间后要关掉停一会再打开，而红色激光却不需要？ (17) 第四部分、P OWER P OINT相关的问题 (17) 三十六、功能键等同于Microsoft Office PowerPoint使用中键盘上相应的快捷键17 三十七、支不支持PPT动画？ (17) 三十八、为什么会掉码，是否正常？ (18) 三十九、如何对码？ (18) 四十、在那些地方可以实现翻页，只是在PPT（PowerPoint）里翻页吗？ (18) 第五部分、电池和使用时间相关的问题 (18) 四十一、CR2032电池、LR1电池以及12A32V电池在哪里能买到？ (19) 四十二、电池能用多长时间，两节电池是不是比一节电池耐用？ (19)
光纤收发器的六个指示灯都代表什么？ 我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？ PWR：灯亮表示DC5V电源工作正常； FDX：灯亮表示光纤以全双工方式传输数据； FX 100：灯亮表示光纤传输速率为100Mbps； TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps； FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输； TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。 若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯
不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。 一、光收发器的指示灯的作用和故障判定方法 1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？ ?A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。 ?B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。 ?C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。 ?D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。 ?E、有的收发器侧面有MPR开关:表示连接交换机的连接线是直通方式；DTE 开关：连接交换机的连接线是交叉线方式。 2、光缆、光纤跳线是否已断？ ?A、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。
目录 一、概述 (1) 二、FNL网关的性能 (1) 三、FNL配置 (2) 1、以太网配置 (2) 2、设置FNL TCP/IP地址 (2) 3、设置操作模式 (3) 4、设置自动从站模式 (3) 四、FNL做DP主站 (4) 1、FNL做主站配置 (4) 2、profibus DP配置下载 (4) 3、监控/修正模式 (5)
Profibus和以太网连接网关—FNL 一、概述 FNL是一种基于以太网的profibus DP网关， 它支持DP主站和从站模式，可以直接通过 TCP/IP接口对FNL进行配置。小型化，帽轨安 装，而且对FNL的配置也非常简单。非常适合 今天的工业要求：错综复杂的运作和次序，可 以连续不断的无缝连接到现场层数据。它能够 用直接简单的方法启动、配置和诊断工厂内所 有的现场设备。 二、FNL网关的性能 1、FNL和profibus节省时间和金钱。 他可以在线诊断所连接的现场设备准确的只是哪个工作正常和那个工作不正常，纤细的错误分析可以定位问题的根源，也可以在任何时间进行必要的重新配置；现场设备校准，例如更换一台设备之后，可从单个工作站验证和记录，而不是手动单独连接到每一个上。 2、FNL网关可通过基于TCP/IP的以太网口无缝集成到现有的或新的系统内，通过全面的有据可查的套接字接口可轻松又高效地连接到profibus数据。 3、分散化的通讯解决方案，可以在工厂内广泛的实施，例如，通过卫星或者VPN（虚拟私有网络）；通过TCP/IP套接字接口，也可以集成到comsoft LabVIEW 驱动，包含详细的例程VI和源代码。 4、OPCsever接入，profibus数据可通过以太网口直接导入到所有OPC-客户-可用的windows应用程序。 5、网关在任何时间都能被组合到所创建的工程工具内。通过comsoft的被认证的FDT1.2通讯DTM，FNL网关可集成到任何FDT容器应用程序内并且可实现分散化的资产管理解决方案；FDT（现场设备工具）的重要特性是它独立于通讯协议和设备或者主机系统的软件环境，FDT允许通过任何总线协议从任何主机访问任何设备。 6、基于以太网的工作模式作为modbusTCP/IP从站可轻松把FNL网关作为PROFIBUS DP主站集成到大量可视化和控制系统，我们的configurator Ⅱ可用于编译和下载profibus配置。基于profibus的诊断和IO数据可动态编译到
紧凑型NETLink? PRO以太网PROFIBUS网关 新型的NETLink? PRO以太网网关具有高度的紧凑性和灵便性，方便小巧的设计让它的大小仅同于一只Profibus总线连接器，但它的广泛应用甚至超过了以往NETLink?产品的设计。 专为以太网接到Profibus、MPI总线而设计的紧凑型NETLink? PRO可插入到PROFIBUS设备上并接入总线，附带的3m以太网电缆直接插在该设备的RJ45插口，当然，任何标准的Cat-5网络电缆同样可以使用，这个连接长度可高达100m而无需附加设备。集成在外壳上的PG插座可以允许进一步的设备连接。 紧凑型NETLink? PRO以太网关可以通过PLC的CPU或外接24V电源供电。设备所提供的驱动程序在安装后会自动嵌入S7工程工具。此外，通过Web接口使用通用的RFC 1006 (国际标准TCP)协议进行简便配置，让你与许多通用的软件产品进行沟通而无需使用额外的软件。例如：可视化HMI第三方人机界面OPC Server等等。 在控制器方面，新型的紧凑型NETLink? PRO以太网关允许以12Mbps的全传输速率、最高32传输通道在MPI/PPI/PROFIBUS总线中同时通过。波特率自动检测。在单主机操作时，被动的总线站点也可以被找到。通过安全功能TCP/IP访问可以受到限制。使用所提供的SHTool软件也可用于参数化和诊断功能，通过下载最新版本的SHTools可随时对设备进行更新。
使用RFC1006国际标准TCP协议 可实现CPU到CPU通讯 支持所有常用Simatic S7工程工具 使用DHCP进行动态地址分配 TCP/IP访问的安全保护功能 连接PLC时写保护 为S7-200、S7-300、S7-400专业设计 并行32个MPI / PROFIBUS连接和16个TCP连接 在Web窗口方便的进行设置 在浏览器窗口监控变量 MPI/PPI/Profibus上自动波特率从9.6Kbps到12Mbps MPI/PPI/Profibus上电气隔离
无线演示器的基础知识 一、激光模组：红光和绿光两种 ●红色激光器的发光原理：就是一个激光二极管通电直接发光。 ●绿色激光器的发光原理：由于材料的问题，不能直接从激光二极管发出绿光。 只能通过把红外光（1064nm）进行波长转换发出绿光（532nm）。 两种价格相差很多的原因： ●工艺上：绿光激光器由于要进行波长转换使得工艺比红光的复杂的多。 ●材料上：绿光激光器进行波长转换的KTP晶体的价格非常贵。 ●技术上：红光激光器由于DVD的流行，技术上非常成熟，成品率高。 整体上造成绿光的价格远远高于红光的。 200mW的红激光和20mw的绿激光视觉效果差不多，功耗也差不多。但是绿光的更安全。功率相差十倍，效果差不多的原因： ●绿光的转换效率一般是小于10%的，也就是说50mW的绿光要500mW的红外激光 管。 ●红光更容易透射空气, 尘埃, 水气, 所以能被看到光路就需要更大的功率；绿 光在空气中的散射比红光大（波长越短散射越大），再加上眼睛对绿色532nm 波 长的敏感度要比红色650nm 大8倍左右，所以绿光的视觉效果要比红光大10倍 左右。 LD（激光二极管）质量、透镜质量、激光晶体质量、激光笔功率影响着激光束的质量，挑选时应注意以下几点： ●在较暗的地方仔细观察光斑，如果激光点周围有明显的泛光，说明透镜不合格。 ●观察光斑是否是个完美的实心圆点；在2米之内。 ●观察激光刚射出时的亮度是否会由暗变亮，如果是这样说明激光笔的电路或LD 有问题。 二、优盘信息的判断 ●首先判断优盘的主控型号，然后用对应的量产工具判断flash的型号。在出现 的U盘上点属性或者用专门的软件查看，可以查看到主控的名称。得到主控的 信息后就可以用相应的量产工具来查看flash型号。 ●对于扩容的u盘，有专门的查看软件可以分辨出来。有两种做法：直接修改信
演示器键盘对码方法 正常情况下，无线演示器和接收器在出厂时已经进行了配对，发射端和接收端通过唯一的码值进行匹配，每个无线演示器只能控制和它配对的接收器。由于无线信号的干扰，在某些情况下，可能造成接收器丢失保存的码值，从而出现无法控制的现象。这种情况下需要进行对码。 本产品采用键盘指令进行对码。过程是先通过操作电脑键盘上的按键，使接收器进入对码状态，然后按无线演示器上的对码键完成对码。步骤如下： 1) 将接收器插到电脑USB 端口上（如果是第一次插入电脑，电脑将自动查找到新的硬件并完成安装）。 2) 操作键盘上的按键使接收器进入对码状态。操作之前，先找到键盘上的三个按键：Caps Lock ，Scroll Lock ，Num Lock 的位置，以及这三个按键在键盘上对应的指示灯，然后按下面的四个步骤进行操作： (1) 按灭键盘上的Caps Lock ，Scroll Lock ，Num Lock 指示灯，使三个按键的指示灯均熄灭；注意：把亮的按灭，已经灭的不需要再按。 (2) 依次按亮键盘上的Caps Lock ，Scroll Lock ，Num Lock 指示灯； (3) 依次按灭键盘的Caps Lock ，Scroll Lock 指示灯； (4) 依次按亮键盘的Caps Lock ，Scroll Lock 指示灯； 以上四步操作需按顺序连贯操作。如果把上述三个按键Caps Lock ，Scroll Lock ，Num Lock 依次标记为“按键1”、“按键2”、“按键3”，则上述操作流程从第二步开始，即三个指示灯都灭的状态下，可以简化为：1、2、3， 1、2， 1、2。 Scroll Num 图(1)
光纤接口类型及光纤收发器指示灯图解光纤接口类型： FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型 SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图） 光收发器： 例子1光纤收发器：
左上角——亮时代表1000M速率 右上角——亮时代表100M速率 左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线 右下角——亮时代表全双工速率，灭时代表半双工 例子2类型光收发器：（见附件）
100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误 2.jpg (22.85 KB) 2010-10-29 16:01 3.jpg (17.58 KB) 2010-10-29 16:01
6.jpg (21.53 KB) 2010-10-29 16:08 光纤收发器类型2 六灯说明和指示的功能 指示灯灯功能 POWER：亮表示光纤收发器已经通电 FX LINK/ACT：亮表示光纤连接口已经连接好。 闪烁表示光纤接口有数据接收或发送 FX100：亮表示收发器的光口处于100M状态1000M的一样
工业以太网网关优势和功能介绍 工业以太网网关是一款基于工业物联网架构设计的工业级嵌入式软件一体化设备。可实现工业现场多种设备的数据接入和转发推送功能，具备2路网口及2路串口，每端口均可做为采集或者转发通道，灵活配置实现多种采集转发。具有4G全网通上网功能。 工业以太网网关属于工业通信网关让工业设备可与任意工业以太网、现场总线或工业云进行有线的,或无线的通讯。以太网具有开放性好、软硬件资源广泛支持、成本低廉、使用方便等优点。 随着以太网应用于工业环境中而出现的系列问题的解决，它成为了工业控制网络中最具有应用前景的技术。目前，工业以太网，它在工业通信领域形成了广泛应用、快速推广的局面。 在危险性高、环境恶劣的-些工业制造现场，存在布线不方便的问题。工业以太网网关具有数据传输安全可靠、组网简易灵活等优势，它可以用来扩展有线工业以太网，以减少大量线缆施工带来的麻烦。 网关产品功能介绍 1、实现工业现场设备远程控制 2、实现设备固件远程升级，程序上下载，如变频器，伺服器，以及各种仪表仪器的远程上下载程序监控，远程调试。 3、华辰智通，实现工业现场PLC远程编程、调试 4、实现工业现场触摸屏远程控制，支持以太网的PLC和触摸屏，USB接口的PLC和触摸屏以及串口的触摸屏
5、工业以太网网关，实现工业现场组态画面远程映射 6、实现西门子、三菱等PLC等主流协议硬件解析 7、可灵活接入各种设备管理平台 8、PLC工业通信网关，可同时与多台PLC或触摸屏远程通讯 9、支持PLC远程监控，PLC远程调试，PLC远程上下载，PLC远程控制，PLC数据采集，PLC远程通讯、支持工业PLC网关远程下载与维护； 10、支持多种工控协议,支持多网口,串口连接:支持4G/3G/GPRS/WAN/PPPOE/Wi-Fi 网络、数字IO输入输出、串口终端通信等接入,也支持TCP/IP,http,UDP，MQTT等等网络协议;
使用翻页激光笔系列产品注意事项都有哪些? 当今时代，随着技术的飞速发展，翻页激光笔也越来越广泛应用，当教师、培训人员、演讲人员在作教学演示和项目演示时，都碰到这样的尴尬，需要一边操作电脑一边讲解，行动上受到限制，很不方便。如何让使用者在教学演示时彻底解放出来，真正实现“走到哪里，讲到哪里，讲到哪里，指到哪里”。这时就翻页激光笔成为了演讲人士的一个非常重要的演示工具。翻页激光笔也扮演了一个很重要的角色。企业、学校、政府机构等也纷纷采购翻页激光笔，以备在演讲、培训时使用。诺为品牌翻页激光笔帮您轻松实现远距离演讲。 可是在使用翻页激光笔系列产品注意事项都有哪些呢? 1、在首次使用时，可能要安装驱动。把无线演示器从同一台电脑的一个USB口换到另一个USB口，电脑都要重新安装驱动程序。任何USB设备插到电脑的USB口上，操作系统如Windows、Linux、Mac都是要先安装该设备的驱动程序，然后用户才能操作该设备的。区别在于，操 作系统有没有自带该设备的USB驱动程序。 2、本产品在无电磁干扰环境中保证15或20米以上的有效遥控使用距离，使用电磁兼容性不符合标准的计算机（如使用不合格机箱的兼容机）有可能缩短产品的使用距离。建议此时使用USB连接线将接收器远离计算机放置。 3、产品设置了按键防抖动功能，以防止按键不稳定时，一次翻动多个页面。建议使用中将PageUp、PageDown按钮平缓按下和抬起，以保证良好接触。 4、对于符合国家标准的电池，产品待机时间可达1年；长时间不用时，建议将电池取出，以免电池液体泄漏腐蚀产品；产品电池的正常使用时间将视激光笔使用频度有所不同。目前诺为翻页激光笔所使用的电池，有纽扣电池、七号电池、LR1电池以及12V23A电池等。 如果超市或商店买不到的话，可以去上海诺为电子“诺为数码专营店”去拍。
关于光纤收发器的6个指示灯具体代表的含义是什么? [ 标签：光纤收发器,指示灯,代表含义 ] 关于光纤收发器的6个指示灯具体代表的含义是什么? 小Ｚｈｏｕ回答:1 人气:1 解决时间:2010-06-10 22:16 满意答案 左边三个是光纤指示灯，右边三个是电口指示灯，正常情况下应该是全部点亮或闪烁状态，右边最上边那个是电口连接速率指示，如果连接的是10M HUB或交换机的话是不亮的，右边第二个是数据收发指示，工作状态应该是闪烁，其他的灯忘记了 好评率：100% 光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。它们的作用分别如下所述： PWR：灯亮表示DC5V电源工作正常 FX 100：灯亮表示光纤传输速率为100Mbps FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据 TX 100：灯亮表示双绞线传输速率为100Mbps 灯不亮表示双绞线传输速率为10Mbps TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输 六灯说明和指示的功能 指示灯灯功能 POWER：亮表示光纤收发器已经通电 FX LINK/ACT：亮表示光纤连接口已经连接好。 闪烁表示光纤接口有数据接收或发送 FX100：亮表示收发器的光口处于100M状态 1000M的一样 FDX/COL：亮表示收发器处于全双工工作模式 熄灭表示收发器处于半双工工作模式 闪烁表示连接有冲突或者有碰撞 TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好 闪烁表示光纤收发器上的RJ45有数据接收或发送
Highsys?iGate 401型可编程LonWorks网关 ——LonWorks到以太网ModBus TCP的协议转换器楼宇自控系统、建筑能源管理系统及智能家居等项目建设中，某些智能通讯设备采用LonWorks网络通讯技术接口，当现场网络采用以太网技术构建时，将面临如何将这些LonWorks智能设备接入现场网络的重要技术瓶颈。此时就需要使用可编程网关进行通讯协议转换。 南京海思自动化系统有限公司自主研发的、具有完全自主知识产权的iGate 401型可编程LonWorks网关，可以满足LonWorks智能通讯仪表和设备接入Ethernet以太网的功能，可将LonTalk协议转换为ModBus TCP 协议。内部自带时钟和铁电存储器。iGate 401型可编程LonWorks网关以其设计的先进性、智能化和维护便捷性，完全满足智能建筑工程和企事业单位能源管理系统工程现场的技术需求。 一、特点 1．基于国际先进的LonWorks控制网络技术，组网灵活、扩展方便、互操作性好； 2．1路RJ45以太网接口，可在线编程； 3．LonWorks双绞线接口采用Neuron FT5000芯片,支持多达254个网络变量； 4．AC220V供电，具有过电压保护功能； 5．通过LonWorks访问Ethernet以太网设备； 6．通过Ethernet以太网访问LonWorks设备； 7．实时时钟，掉电存储，铁电可擦写45亿次； 8．采用多种抗干扰技术（四层电路板、光电隔离、变压器隔离、冗余设计等），在强电磁干扰环境中可稳定、可靠地工作； a)、静电放电干扰严酷等级4级，实验电压8kV； b）、辐射电磁场干扰严酷等级3级，实验强度10V/m； c）、电瞬变脉冲群干扰严酷等级4级，实验电压4kV； d）、浪涌干扰严酷等级3级，线间：实验电压1kV，线与地之间：实验电压2kV； 9．电源和通讯状态指示灯； 10．既有墙面安装方式，也有标准导轨卡，方便现场安装。 二、主要技术指标 ◆串口通讯波特率范围50~115200bps； ◆工作电源：AC85～265V ； ◆工作温度范围：-25℃~70℃；
