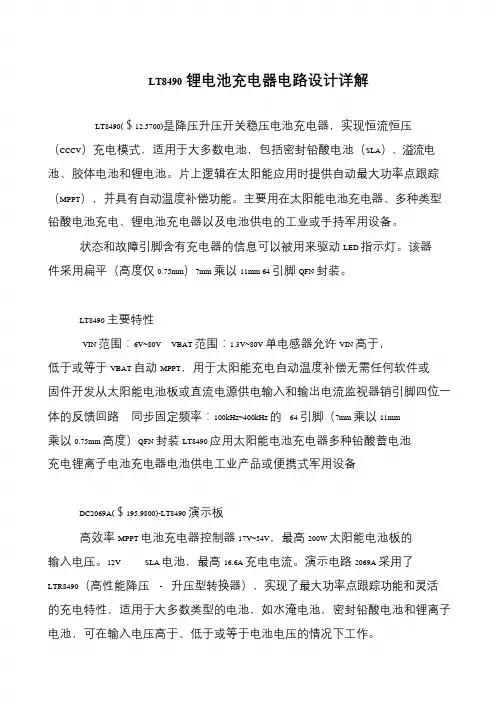

LT8490 锂电池充电器电路设计详解
标签：LT8490(3) 低功耗(190)电源管理(505)
LT8490( ＄12.5700)是降压升压开关稳压电池充电器，实
现恒流恒压( CCCV )充电模式，适用于大多数电池，包括密封铅酸电池( SLA )、溢流电池、胶体电池和锂电池。片上
逻辑在太阳能应用时提供自动最大功率点跟踪( MPPT)，并
具有自动温度补偿功能。主要用在太阳能电池充电器、多种类型铅酸电池充电、锂电池充电器以及电池供电的工业或手持军用设备。
状态和故障引脚含有充电器的信息可以被用来驱动
LED指示灯。该器件采用扁平(高度仅0.75mm)7mm x 11mm 64 引脚QFN 封装。
图1 LT8490 框图
LT8490 主要特性
-VIN 范围：6V?80V - VBAT 范围：1.3V?80V ?单
电感器允许VIN高于，低于或等于VBAT ?自动MPPT,用于太阳能充电?自动温度补偿?无需任何软件或固件开发?从
太阳能电池板或直流电源供电?输入和输出电流监视器销弓
脚?四位一体的反馈回路?同步固定频率: 100kHz?400kHz 的-64 引脚(7mm X 11mm x 0.75mm 高度)QFN 封装LT8490
应用?太阳能电池充电器?多种铅酸蓄电池充电?锂离子电池充电器?电池供电工业产品或便携式军用设备
图2 LT8490 27.4V 锂电池充电器电路图
DC2069A( ＄195.9800)-LT8490 演示板高效率MPPT 电池充电器控制器17V?54V ，最高200W
太阳能电池板的输入电压。12V SLA 电池，最高16.6A 充电电流。演示电路2069A采用了LTR8490 （高性能降压-升压型转换器），实现了最大功率点跟踪功能和灵活的充电特性，适用于大多数类型的电池，如水淹电池，密封铅酸电池和锂离子电池，可在输入电压高于、低于或等于电池电压的情况下工作。
该演示板配置为17V~54V 的输入电压范围，电源可以
是太阳能电池板36?72单元（最高200W）,或直流电压源。
提供两种输入接口。LTC4359（＄2.5500）理想的二极管控制器可以保护直流电源的输出（不受太阳能电池板回流的影响）这使得，例如在
24VDC 电源接通的同时，又可以使具有更高的电压的太阳能电池板，被用于对电路供电。
图3 演示板DC2069A 电路图
片上逻辑电路提供自动功率点跟踪，用于太阳能供电的
应用。而MPPT 功能不仅能连续跟踪最大功率点，还可以在多个峰值发生的功率曲线上选择正确的最大值，来增加功率收益（在局部遮蔽条件下）。在光线不足的时期，低功耗模式使充电器能够提供一个小的充电电流（即使没有足够的光线来保障MPPT 功能）。
该演示板输出设置可为12V 的SLA 电池充电（最高
16.6A 的充电电流）。所有其他商标均为提供方各自所有，并且提供了。性能总结配置头，以便用户可以选择不同的充电
算法。其两个板载LED 指示灯，显示充电阶段信息，如果因为故障充电器关闭，它们会闪烁故障信息。它的一个简单的串行接口，还可以发出状态字节，以便由外部电路来解读。
RJ-45 连接器可用于连接外部NTC 温度传感器 (安装在电池上)。这使得充电电压温度可以补偿(这对于铅酸电池是分重要的)。同一连接器也可以用于电池电压的遥感，以补偿较长电池电缆的电压降。该LT8490 数据表中给出该器件操作和应用信息的完整描述。LT8490EUKJ( ＄12.5700)为个64弓|脚(7mm X 11mm)塑料QFN封装，芯片下方具有
散热垫。其正确的电路板布局保证了较大的散热性能能。
