【tips】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。

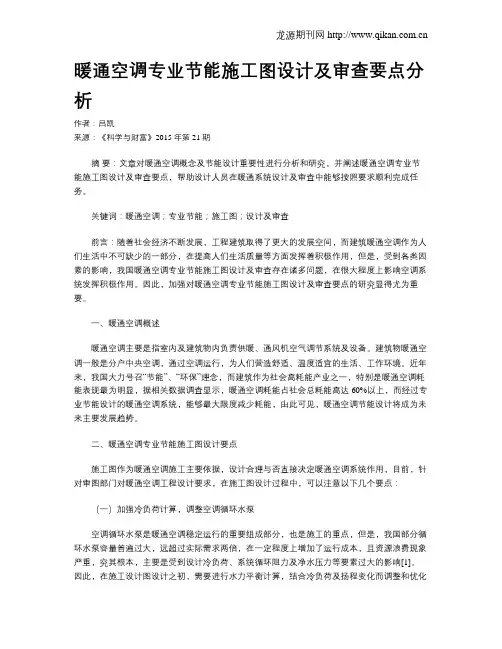

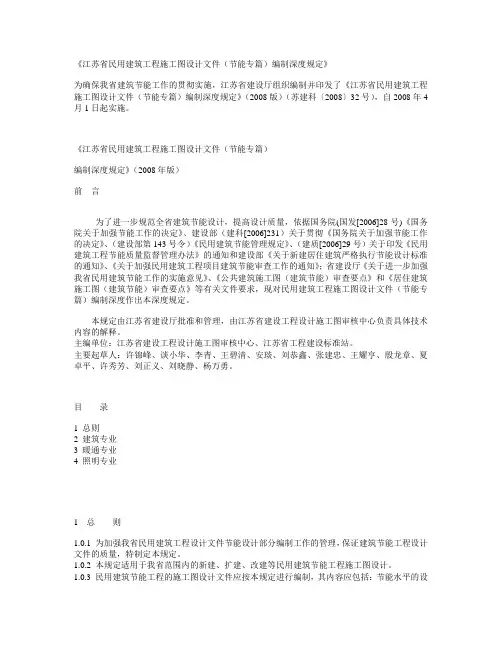

暖通空调施工图设计深度要求
⒈设计说明
应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷热量指标，系统形式和控制方法，必要时，需说明系统的使用操作要点，例如空调系统季节转换，防排烟系统的风路转换等。
⒉施工说明
应说明设计中所要求使用的材料和附件；系统工作压力和试压技术要求；施工安装要求及施工注意事项。采暖系统还应说明散热器型号。
⒊图例
一般使用通用图例，并将图例放置在设计说明页或首页中，也可单独成图。
⒋设备表
施工图阶段，型号、规格栏应注明详细的技术数据。
当设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。
设备平面图
建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时（圆形风管注管径、矩形风管注宽高），应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。在建筑装修
施工图设计深度规定 总平面设计 一、在施工图设计中，总平面专业设计，包括图纸目录、设计说明、设计图纸。 二、设计说明 一般工程分别写在有关的图纸上，列出主要技术经济指标表，注明设计依据、尺寸单位、比例、坐标及高程系统。 三、总平面图 1、保留的地形和地物。 2、测量坐标网、坐标值。 3、场地四界测量坐标（或定位尺寸），道路红线和建筑红线或用地红线的位 置。 4、场地四邻原有及规划道路的位置，以及主要建筑物和构筑物的位置、名 称、层数。 5、建筑物、构筑物（人防工程、地下车库、油库、水池等隐蔽工程以虚线 表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6、广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护墙的 定位（坐标或相互关系）尺寸。 7、指北针或风玫瑰图。 8.、总平面图应画图例。 四、竖向布置图 1、场地测量坐标网，坐标值。 2、场地四邻的道路、水面、地面的关键性标高。
3、建筑物、构筑物名称，室内外地面设计标高。 4、广场、停车场、运动场地的设计标高。 5、道路、排水沟的起点、变坡点、转折点和终点的设计标高，纵坡度、纵 坡距、关键性坐标，道路表明双面坡或单面坡。 6、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7、指北针或风玫瑰图。 8、地面坡度用箭头表示。 五、详图：道路横断面、路面结构、挡土墙、护坡、排水沟、广场、运动场地、 停车场等。（以上项目如另外委托作环境设计，本设计可不画。） 六、总图制图规定 1、计量单位： （1）总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐，详图宜以毫米为单位。 （2）建筑物、构筑物、道路的方位角，宜注写到“秒”。 （3）道路的纵坡度、场地平整坡度、排水沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐。 2、坐标注法： （1）总图应按上北下南方向绘制，可向左或右偏移，但不宜超过45°，x为南北方向轴向，x的增量在x轴线上； y为东西方向轴向，y的增量在y轴线上； （2）坐标网格应以细实线表示，测量坐标网应画成交叉十字线，坐标代号宜用“x、y”表示； （3）表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。 3、标高注法： （1）应以含有±0.00标高的平面和屋面标高平面分别作二张总平面图。 （2）总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对
一、设计阶段的划分 （一）建筑工程设计阶段的划分 1.建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。 2.小型或技术简单的建筑工程，经有关主管部门同意，可按方案设计审批后直接转入施工图设计的两阶段进行。 （二）与建筑工程设计文件编制深度有关规和规定 1.建设部[1992]102号文版发的行业技术管理标准《建筑工程设计文件编制深度的规定》（中南建筑主编） 2.市标准DBJ 08-64-97《建筑工程设计文件编制深度规定》（市勘察设计协会主编） （三）设计文件编制原则 设计文件编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规（规程）和制图标准，遵守设计工作程序。 各阶段的设计文件应是完整齐全，容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减少各种差错。 二、初步设计图纸深度 （一）区域位置图 1.地形和地物； 2.城市坐标网、坐标值； 3.工程场地围的测量座标或尺寸； 4.场地附近原有或规划的交通线路及公用设施，本工程道路、铁路接线点及进入场地的位置、坐标和标高； 5.场地附近河道、水库的名称、位置、主要高程； 6.场地附近大型公共建筑的位置和名称； 7.指北针、风玫瑰图；
8.区域位置图可视工程规模等情况与总平面图合并； 分析中国电信、金融大厦区域位置图。 （二）总平面图 1.地形和地物； 2.测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线； 3.建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）； 4.废旧建筑物的拆除围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图； 5.道路、铁路和排水沟的主要坐标（或相关尺寸）； 6.停车库（场）的车位布置、消防登高场地、绿化及美化设施的布置示意； 7.指北针、风玫瑰； 8.主要技术经济指标和工程量表； 9.说明栏应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。 分析中国电信通信总平面图。 （三）竖向布置图 1.场地施工坐标网、坐标值（或尺寸）； 2.建筑物、构筑物的名称（或编号）、室外设计标高； 3.场地外围的道路、铁路、河渠或地面的关键性标高； 4.道路、铁路、排水沟的起点、峦坡点、转折点和终点等设计标高； 5.用坡面箭头表示地面坡向； 6.指北针； 7.比例、尺寸单位；
1、目的 保证设计质量和设计深度，结合本公司专业的设置情况，对园林与建筑工程设计文件编制深度的规定作适当补充和调整，特制定本规定。2、范围 适用于公司开发项目的景观施工图设计。 3、职责 吉林公司设计部负责本公司开发项目的景观施工图设计。 4、园林专业施工图设计文件编制深度规定 4.1封面 图幅与2＃图纸同。 4.2 设计总说明 （a）该项目工程量概述； （b）对照总体规划说明书提出全面技术分析和技术处理措施； （c）各专业设计配合关系中关键部位的控制要点； （d）材料、设备、造型、色彩选择的原则； （e）各分项工程需详加说明的分列于各分项图纸上； 4.3 总平面图 （a）总平面图应套在原地形图上绘制，准确表明道路、硬地、水体、山石、建筑、绿地、园灯、陈设的平面形状、位置、相 互关系； （b）有准确的放样依据，关键定位点的地形坐标值，必要时可用方格网表示具体定点尺寸，方格网为2m X 2m—10mX10m， 方格网应与测量地形图的坐标格在方向上一致。以建筑为主 的庭院空间，方格网应与建筑主要轴线在方向上一致； （c）庭院或小型绿地要详细标出放样尺寸 （d）建筑设施名称，面积列表。 （e）指北针，详图索引，图纸比例1/200~1/500，庭院1/100，根据具体项目情况选择。 （f）根据项目具体情况，上述内容亦可分别出图。 4.4 竖向设计 （a）绘出原有地形地貌及现状标高； （b）准确绘出园路、硬地、水体、山石、建筑、绿地的平面形状、位置、相互关系； （c）用等高线绘出地形改造后的起伏情况，注出各高程点的原有及设
计标高； （d）标出建筑物室内外设计标高； （e）标出构筑物标高，挡土墙上下标高，水体驳岸的岸顶标高，常水位标高，池底标高； （f）硬地标出中心及四周标高； （g）道路起止点、交叉点、变坡点、转弯点标高，纵向每10－30m 标出标高； （h）用箭头标出道路、硬地、绿地的排水坡向，用暗管排水时，标明雨水口位置； （i）土石方挖填范围，注出原地面标高，设计标高，填挖高度，填挖分界线，土方量调配平衡表； （j）指北针、图纸比例与总平面图同； （k）重点地段，地形变化复杂地段增加剖面图说明，标出关键部位标高。 4.5 道路广场设计 （a）硬地外轮廓，道路宽度线型控制尺寸均在总平面图上标明，如总图比例较小，每块硬地外轮廓可另行放大画出，注明总尺 寸及细部尺寸； （b）道路、硬地标高在竖向设计平面图上标明，考虑无障碍设计； （c）横剖面设计，标明道路，硬地从表层至基础层的具体做法； （d）局部设计，标明园路、硬地面层形式，具体尺寸； （e）标明不同宽度，不同形式路面交接点处理，道路与硬地交接点处理； （f）标明伸缩缝做法； （g）列出园路、硬地工程量总表； （h）作法说明，例如图中未详需加以说明的要点，如铺装缝允许尺寸，铺装地与道牙的衔接处理，规则形铺装地折点、转弯 处做法。 4.6 绿化种植设计 （a）图纸比例一般为1/200，简单工程1/500，庭院及配植精细的1/100； （b）图纸规格按国标CBJ1-86执行，图幅过大的，可分张分块绘制，图幅分块应以完整绿地为单位，并绘出周围的园路建筑等设 施，以便于衔接，并方便施工；
看看别人怎么写” 关于网站上发任务时候的参考 一、大类 策划方案 设计概念方案 施工图设计 二、具体说明 策划方案 策划方案包括一下内容 序言/前言 市场分析、市场背景 项目优劣势分析市场战略/推广策略/广告或促销策略广告促销文案 促销计划 费用预算 前景预测/ 效果评估 设计概念方案要求； 1．设计主题：通常以文字说明的形式出现。设计主题阐述设计师对地块、
规划的理解及建议，详细表明如何利用各种设计手法满足投资者、使用者的要求和满足国家及地方的有关政策要求。 2．彩色总平面布置图。根据功能的要求，图中应注明：指北针、文字说明、地块分区、节点名称等。 3．重要节点透视图、复杂关系剖面图。 4．结构分析图。交通、消防、照明、植物等场地分析。 5．提示图。小品、园路、提示牌、灯具、材料等照片。 施工图设计 施工图设计是整个图纸设计过程的最后一个步骤。图纸的编制必须符合国家有关制图规范，设计必须符合国家建设工程相关规范及强制性条文，电子文件格式必须符合我公司有关规定。 1．图纸目录。详细表达项目编号、项目名称、设计文件编号及名称等。2．设计说明。园建、植栽、结构、给排水、电气等各专业关于施工注意事项的详细说明。 3．总平面定位图。应注明园路、广场标高，等高线及标高，网格放样，分区，节点索引等。应注明指北针及设计范围线。 4．总平面铺装图。控制硬质铺装部分，包括铺装索引。 5．各分区平面定位图，铺装图等。（根据地块大小、复杂程度等决定）6．重要节点如：水池、小溪、小桥、驳岸、平台、亭、廊、景墙、挡墙、花池、踏步、栏杆、围墙、车库出入口等平、立、剖面图。上述节点细部构造、结构做法等。

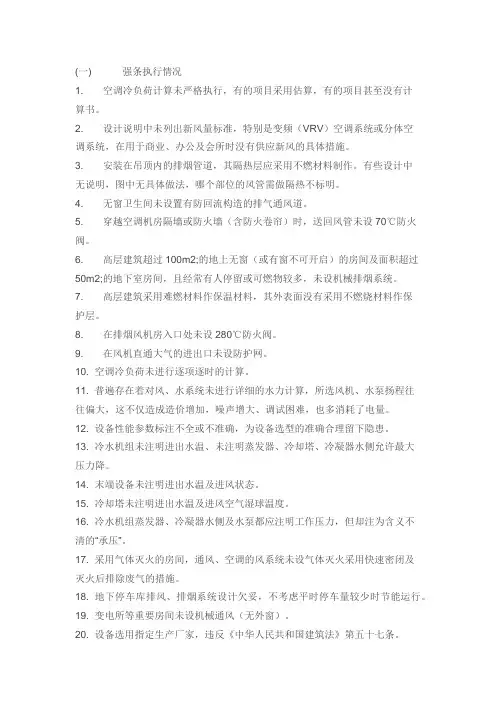

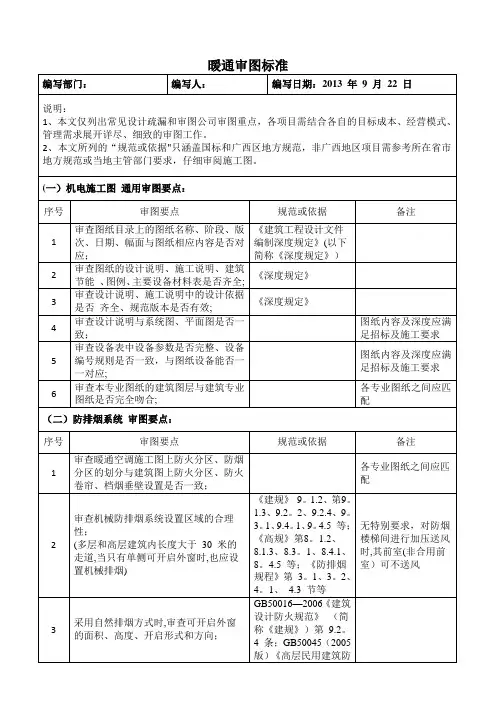

暖通施工图设计深度要求 标签:空调系统风路转换采暖热负荷空调制冷系统 在施工图设计阶段，采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。图纸目录应先列新绘图纸，后列选用的标准图或重复利用图。 ⒈设计说明应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷热量指标，系统形式和控制方法，必要时，需说明系统的使用操作要点，例如空调系统季节转换，防排烟系统的风路转换等。 ⒉施工说明应说明设计中所要求使用的材料和附件；系统工作压力和试压技术要求；施工安装要求及施工注意事项。采暖系统还应说明散热器型号。 ⒊图例一般使用通用图例，并将图例放置在设计说明页或首页中，也可单独成图。 ⒋设备表施工图阶段，型号、规格栏应注明详细的技术数据。 当设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。 设备平面图建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时(圆形风管注管径、矩形风管注宽×高)，应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。在建筑装修确定后，一般按规定要求绘制平面图。 剖面图当风管或管道与设备连接交叉复杂，光靠平面图表示不清时，应绘制剖面图或局部剖面。在剖面图中绘出的风管、水管、风口等设备，应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。还应表示清楚风管、风口、水管等尺寸和标高，气流方向及详图索引编号等。 通风、空调、制冷机房平面图机房图应根据需要增大比例，绘出通风、空调、制冷设备(如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等)的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸。绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。标注机房内所有设备、管道附件(各种仪表、阀门、柔性短管、过
方案设计阶段的总平面设计内容： 设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在 竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总 体设想。 设计图纸 1、场地的区域位置。 2、场地的范围（用地和建筑物各角点的坐标或定位尺寸、道路红线）。 3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑 物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）。 4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线 （或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建主要建筑物的名称、出入口位置、层数与设计标高以及地形复杂时主要道路、广场 的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析 （人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。 一般情况下，做到以下深度即可满足常规要求： 场地的区域位置图：大城市应包括城市位置和区域位置； 现状图：现有地形和标高、地貌、现状环境、古树名木、历史文化遗存、用地红线……； 总平面图：拟建主要建筑物的名称、位置、层数与设计标高，控制标高。场地内外主要道路、出入口、绿化、停车、指北针、风玫瑰图、比例、技术经济指标表……； 交通道路图：也可分为道路广场图和交通流线分析图； 绿化图：也可分为绿化布置图和绿化景观分析图； 竖向图、管网图（可以不做）。 初步设计阶段的总平面设计内容： 在初步设计阶段，总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求； (4)大开挖穿越是否有无稳管和水工保护措施； (5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地； (6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合； (7)管道敷设是否与周围环境相协调； 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准； (4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件
城市道路工程施工图设计文件组成内容及编制深度要求 1 设计说明书 初步设计批复等依据文件。 执行初步设计批复情况，如有改变初步设计的内容时需说明改变部分的内容、原因和依据。 采用的施工规范、规程和工程验收标准。 设计概要 工程范围、工程规模及主要工程内容。 平纵线形设计技术要点。 设计横断面及与地上杆线、地下管线的配合关系。 路基、路面、挡墙及涵洞等工程设计。 1）路基设计及边沟、边坡特殊设计。 2）路面结构设计包括：设计标准、设计弯沉值、结构组合型式及采取的技术措施(含主、辅路及人行步道)。 3）挡墙及涵洞采用通用图或特殊设计。 4）雨水口布置及道路路面排水措施。 5）交通工程设施设计。 6）照明工程设计。 7）环境工程设计。 8）其它设计情况。 9）采用新技术、新材料、新设备及新工艺等情况。 10）需要特殊说明的问题。 施工注意事项 1）施工前准备工作，包括拆迁、征地、迁移障碍物等。 2）管线升降、挪移、加固、予埋与其它市政管线的协调配合。 3）新技术、新材料等的施工方法及特殊路段或构筑物的做法和要求。 4）重要或有危险性的现况地下管线(电力、电信、燃气等应有准确位置和高程)，施工时应注意的事项。 5）对施工的特殊要求。 2 施工图预算 根据实际情况编写，有无施工图预算委托。 3 工程数量和材料用量表 4 设计图纸 平面总体设计图：比尺1:2000～1:10000，内容同初步设计要求。 平面设计图：比尺1:500～1:1000，包含规划道路中线与施工中线坐标、平曲线要素、机动车道、辅路(非机动车道)、人行道(路肩)及道路各部尺寸、港湾停靠站、人行通道或人行天桥位置尺寸，道路与沿线相交道路及建筑进出口的处理方式，道路交通标志和标线及交通安全设施的位置与尺寸，桥隧、立交的平面布置与尺寸，各种杆、管线和附属构筑物的位置和尺寸，拆迁房屋、挪移杆线、征地范围等。
第一条施工图的设计深度要求 施工图的设计深度应满足以下要求： 1、能根据设计文件编制施工图预算。 2、能根据设计文件安排材料、设备订货及非标准材料的加工。 3、能根据设计文件进行工程施工。 4、能根据设计文件进行工程验收。 第二条施工图设计说明的内容 1、设计依据及设计要求：应注明采用的设计规范、设计标准及其它设计依据。 2、设计范围：应说明红线范围内设计内容。 3、标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐还是绝对坐标；如为相对坐标，须说明采用的依据。 4、材料选择及要求：应说明对各部分材料的材质要求及建议。包括：铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。 5、施工要求：强调需注意工种配合及对气候有要求的施工部分。 6、用地指标：应包含：总设计面积、绿地面积、道路面积、铺地面积等。 第三条总图专业设计深度 1、总图专业图纸应包括：景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。 2、景观总平面图 （1）景观总平面图应包括的内容： A、标示用地红线。（用粗虚线表示） B、标示建筑物的编号，建筑物、构筑物、人防出入口、车库出入口、围墙等位置。（建筑物及构筑物在总平面图中采用轮廓线表示，采用粗实线） C、标示主道路、园路、广场、小品、绿化、停车场位置和名称。当有地下车库时，地下车库位置用中粗虚线表示出来。 D、标示指北针，图名及绘图比例。 E、以图例方式表示全园性设施。 （2）对于面积较大、内容较复杂的总平面图，通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩1~5米为裁图线（外扩尺寸以完整表达为原则，但一个工程项目中应统一）。 3、铺装及索引总图 （1）铺装及索引总图应包括的内容 A、标示铺装分格示意。 B、标示道路、园路铺装的材质及颜色。
建筑施工图设计规及深度规定 一版面 1、以标准层图副大小为基准，一般情况下只一种高度大小图副。长度加长增加一种。特殊情 况特殊对待。 2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改 家具图库以给定的家具图库图层为准。 3、打印线宽控制 墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25. 详图线宽控制？ 4、封闭阳台为三根线表示、不封闭阳台为两根线表示。 5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。 二平面图 1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号； 各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。 2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种； 总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。 定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。 外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系； 4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。即都与轴线发生关系。 5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。 钢筋混凝土墙应表示为异形柱，不允粗单线绘制。 部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸； 6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注） 7、门窗编号要注全。“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图； 8、门的开启向和形式应在平面图上区别表示： 1000以下门的开启式为单扇半开，1200及以上为双扇半开 户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待 9、室外、各层楼地面均应标注标高； 10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。 11、房间名称——各类建筑的平面均应注明房间名称或编号； 12、房间面积——住宅单元放大平面应注出各房间使用面积、阳台面积，在图中注明各单元平面的使用面积、阳台面积和、建筑面积、本层建筑面积，其他类建筑各层平面亦宜在图名下注出建筑面积；
中煤国际工程集团重庆设计研究院 民用建筑工程初步设计文件图纸深度规定 ( 修订版) 中煤国际工程集团重庆设计研究院 二○○九年十一月 初步设计图纸深度要求
一总平面 1、区域位置图( 根据需要绘制) 2、总平面图 1) 保留的地形和地物 2) 测量坐标网、坐标值, 场地范围的测量坐标( 或定位尺寸) , 道路红线、建筑红线或用地界线。 3) 场地四邻原有及规划道路的位置( 主要坐标或定位尺寸) 和主要建筑物及构筑物的位置、名称、层数、建筑间距。 4) 建筑物、构筑物的位置( 人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示) , 其中主要建筑物、构筑物应标注坐标( 或定位尺寸) 、名称( 或编号) 、层数; 总平面图中应准确表示建筑物外轮廓线。 5) 道路、广场的主要坐标( 或定位尺寸) , 停车场及停车位, 必要时加绘交通流线示意; 6) 绿化、景观及休闲设施的布置示意, 围墙、大门的布置图。 7) 指北针或风玫瑰图。 8) 主要技术经济指标表。 9) 说明栏内注写: 尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称( 如为场地建筑坐标网时, 应说明其测量坐标网的换算关系) , 补充图例及其它必要的说明等。 3、消防分析图 ( 1) 在已完成的总平面布置图上表示, 主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场( 高层为18m×18m小高层为15m×15m) , 消防扑救场地范围及坡度, 范围: 建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度, 场地进深高层围18m, 小高层可15m, 此范围内必须设有直通室外的楼梯或直通楼梯间的出口, 场地坡度不大于5%。
施工图设计深度要求 4．1 一般要求 4．1 1 施工图设计文件。 1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表，见第4．2节至第4．8节)以及图纸总封面；对于涉及建筑节能设计的专业，其设 计说明应有建筑节能设计的专项内容； 2 合同要求的工程顶算书； 注：对于方案设引后直抵进入施工图田设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书(见第3．10节)。 3 各专业计算书。计算书不属于必须交付的设计文什，但应按本规定相关条款的要求编制并归档保存。 4．1．2 总封面标识内容。 1 项目名称； 2 设计单位名称； 3 项目的设计编号； 4 设计阶段； 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章； 6 设计日期(即设计文件交付日期)。 4. 2 总平面
4．2. 1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4，2．2 图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。4．2．3 设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表(见表3．3．2，该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础资料： 4．2. 4 总平面图。 1 保留的地形和地物； 2 测量坐标网、坐标值； 3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置； 4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数； 5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)； 6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。如有消防车道和扑救场地，需注明； 7 指北针或风玫瑰图； 8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”； 9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。
析说施工图设计——代序 随着我国经济建设的蓬勃发展，作为支柱产业之一的建筑业日新月异，建筑设计市场也因之兴旺起来，国家、集体及私人设计单位竞争激烈。面对这种局面，建筑方案的设计能否出奇制胜，固然成为设计单位取得设计权的重要保证，但施工图的设计能力与质量，同样成为设计单位整体水平的体现。 然而，有些建筑师却只热衷于方案设计，视施工图设计为雕虫小技，难以展现自己的才华。这种片面认识，主要是由于对施工图设计的下述特点缺乏了解所致。 一、施工图设计的严肃性 施工图是设计单位最终的“技术产品”，是进行建筑施工的依据，对建设项目建成后的质量及效果，负有相应的技术与法律责任。因此，常说“必须按图施工”。未经原设计单位的同意，任何个人和部门不得擅自修改施工图纸。经协商或要求后，同意修改的，也应由原设计单位编制补充设计文件，如变更通知单、变更图、修改图等，与原施工图一起形成完整的施工图设计文件，并应归档备查。 即便是在建筑物竣工投入使用后，施工图也是对该建筑进行维护、修缮、更新、改建、扩建的基础资料。特别是一旦发生质量或使用事故，施工图则是判断技术与法律责任的主要根据。 因此，《中华人民共和国建筑法》第五十六条中规定：“……设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范以及合同的约定。设计文件选用的建筑材料、建筑构配件和设备，应当注明其规格、型号、性能等技术指标，其质量要求必须符合国家规定的标准”。 二、施工图设计的承前性 建筑工程设计分为方案设计、初步设计和施工图设计3个阶段(小型和技术简单者，可以方案设计代替初步设计，简化为两个阶段)。其实质可以认为是从宏观到微观、从定性到定量、从决策到实施逐步深化的过程。后者是前者的延续，前者是后者的依据。就施工图设计论，它必须以方案与初步设计为依据，忠实于既定的基本构思和设计原则。如有重大修改变化时，应对施工草图进行审定确认或者调整初步设计，甚至重做再审。 值得提醒的是：为了保证施工图设计的顺利进行，开始前除充分准备内部作业所需的技术资料外，还应协助业主落实并提供必要的设计基础资料(详见附录二)。否则往往欲速而不达。难免返工! 由此可见，建筑师只有参与施工图设计，通过本工种和其他工种间反复推敲、协调的量化过程，才能深化、修正、完善最初的建筑构思。也即首先确保施工图设计不变形，才能使建筑竣工后“不走样”! 三、施工图设计的复杂性 就一般民用建筑而言，如果说建筑方案的优劣，主要取决于建筑师构思的水平。那么建筑施工图的优劣，不仅取决于处理好建筑工种本身的技术问题，同时更取决于各工种之间的配合协作。诚然，建筑工种在施工图设计阶段，仍然处于“龙头”地位，因为建筑的总体布局、平面构成、空间处理、立面造型、色彩用料、细部构造以及功能、防火、节能
内蒙生活区建筑工程初步设计文件图纸深度规定 盘锦辽河化工规划设计有限责任公司 二O—三年十二月
初步设计图纸深度要求 一总平面 1、区域位置图（根据需要绘制） 2、总平面图 1）保留的地形和地物 2）测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界线。 3）场地四邻原有及规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。 4）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数；总平面图中应准确表达建筑物外轮廓线。 5）道路、广场的主要坐标（或定位尺寸），停车场及停车位，必要时加绘交通流线示意； 6）绿化、景观及休闲设施的布置示意，围墙、大门的布置图。 7）指北针或风玫瑰图。 8）主要技术经济指标表。 9）说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称（如为场地建筑坐标网时，应说明其测量坐标网的换算关系），补充图例及其他必要的说明等。 3、消防分析图（1）在已完成的总平面布置图上表示，主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场（高层为18m X l8m小高层为15m X l5m,消防扑救场地范围及坡度，范围：建筑底边至少有一个长边或周边长度的1/4 且不小于一个长边的长度，场地进深高层围18m，小高层可15：此范围内必须设有直通室外的楼梯或直通楼梯间的出口，场地坡度不大于5%。 （2）说明 1）消防登高扑救场地下的管沟、暗沟、水池、生化处理构筑物及地下车库顶板，能承受大型消防车荷载。 2）消防登高扑救场地上方不应设置影响消防车停靠和操作的难以拆除的固定障碍物，如花池、树
室内设计施工图深度要求 为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切，而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。此深度要求，包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接，具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作，项目保质、保量如期竣工。室内设计施工图须有完整的图纸结构及顺序，以完整、准确的表达设计思想为目的，包含但不仅限于下述表达：一：图纸封面 二：设计及施工说明 三：图例索引表 四：材质索引表 五：图纸目录 六：平面系统图 七：立面详图 八：细部节点剖面放大详图 九：门表详图 十：线条放大列表详图 上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序，各专业之间相互配合所需之图纸，如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸，以确保施工现场之需要。现对室内设计施工图所需图纸结构及顺序做以下深度要求： 一：图纸封面须完整、准确的表达：项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。 二：设计及施工说明须完整、准确的表达：设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺（包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。 三：图例索引表须完整、准确的表达：施工图纸所引用图例的详细说明，包含但不仅限于制图图例（立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等）、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。 四：材质索引表须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。 五：图纸目录须完整、准确的表达：图纸的序号、图纸的图号、图纸的名称、图纸的比例、图纸的图幅等。 六：平面系统图平面系统图包含但不仅限于下列图目：原始建筑平面图、原始建筑梁位图、平面家具布置图、墙体尺寸定位图、天花布置图、地坪布置图、天花尺寸图、灯具
施工图制图深度要求 ◆环保工艺专业◆． 《施工图设计制图深度要求——环保工艺专业》 环保工艺专业施工图设计制图深度要求【制图原则】 表明环保工艺设计意图?
设计必须符合相关设计规范? 必须满足处理排放标准及设计项目要求? 在设计过程中避免与配套专业发生冲突，避免本专业?以及与配套专业之间的错、漏、碰、缺 【设计制图顺序】 工艺计算书? 工艺总说明（施工图设计说明）—工艺流程图—总平?面图—总管网布置图—总高程图—单体设备布置图—单体管道布置图—设备及管道材料表—其它—图纸目录 【图面要求】
错字文免出现，避字现中纸不得出异常文和标注图?位、重叠、乱码等现象以及文字规格不统一等现象 标注必须齐全，避免与实际尺寸不符或有小数? 避免出现漏画或有多余文字、尺寸线和多余画线等?图签中图名、图号、建设单位、工程名称、设计号、? 1． 《施工图设计制图深度要求——环保工艺专业》 出图时间必须标明，必须采用院统一后的标准图框 附出图说明一并交给出图室，标明设备图、管道图等?的线型、出图线宽要求 指北针?
【施工图内容】 〖工艺总说明〗 ㎜400-500书写必须符合标准格式，说明字高采用?说明中各种数据应符合工艺设计方案，原始数据必须?与合同或设计委托书相符合 必须标明设计界区范围以及分工? 说明中应阐述本项工程的技术经济指标，包括污水站?总占地面积，建筑形式，处理后达到的效果。 、数质寸、材外、构筑物形尺建表设?备一览中标明量，设备型号、设计参数、规格，不得在图纸中标注厂家
注明工程的特殊要求，如地区差、介质特性要求等?〖工艺流程图〗 总体流程必须符合工艺要求，不得存在丢项等问题? 各种构筑物、设备画图表示方法必须与所选择工艺一?致，画出象形图 2． 《施工图设计制图深度要求——环保工艺专业》 设备位号必须齐全（要求图面数量与实际数量一致）?管道代号必须齐全，管道标注必须与设计计算一致? 标明控制点，阀门、管件必须画全、画明? 管道走向连接必须准确，不得错位或漏画? 管道流向必须标明?
控制性详细规划图纸成果及深度要求 （一）规划用地位置图（区位图）（比例不限）标明规划用地在城市中的地理位置，与周边主要功能区的关系，以及规划用地周边重要的道路交通设施、线路及地区可达性状况。（二）规划用地现状图（1：2000）标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。 1．土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等，用地分至小类。 2．人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。 3．建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。 4．公共服务设施、市政用地设施现状标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施（包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑）类型、位置、登记、规模等，道路交通网络、给水电力等市政工程设施、管线的分布情况等。（三）土地使用规划图规划各类用地的界限，规划用地的分类和性质、道路网络布局，公共设施位置；须在现状地形图上标明各类用地的性质、界线和地块编号，道路用地的规划布局结构，表明市政设施、公用设施的位置、登记、规模，以及主要规划控制指标。（四）道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线，各地块室外地坪规划标高；1．道路交通规划图在现状地形图上，标明规划区内道路系统与区外道路系统的衔接关系，确定区内各级道路红线宽度、道路线形、走向，标明道路控制点坐标和标高、坡度、
缘石半径、曲线半径，重要交叉口渠化设计；轨道交通、铁路走向和控制范围；道路交通设施（包括社会停车场、公共交通及轨道交通站场等）的位置、规模与用地范围。2．竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向，各级道路交叉点、转折点的标高、坡度、坡长，标明各地块规划控制标高。（五）公共服务设施规划图（1：2000）标明公共服务设施位置、类别、等级、规模、分布、服务半径，以及相应建设要求。（六）工程管线规划图（1：2000）各类工程管网平面布置、管径、控制点坐标和标高，具体分为给排水、电力电讯、热力燃气、管线综合等。必要时，可分别会址。 1．给水规划图标明规划区供水来源，水厂、加压泵站等供水设施的容量、平面的位置及供水标高，供水管线走向和管径。 2．排水规划图标明规划区雨水泵站的规模和平面为止，雨水管渠的走向、管径及控制标高和出水口位置；表明污水处理厂、污水泵站的规模和平面位置，污水管线的走向、管径、控制标高和出水口的位置。 3．电力规划图标明规划区电源来源，各级变电站、变电所、开闭所平面位置和容量规模，高压线走廊平面位置和控制高度。 4．电信规划图标明规划区内电信来源，电信局所的平面位置和容量，电信管道走向、管孔数，确定微波通道的走向、宽度和起始点限高要求。 5．燃气规划图标明规划区气源来源，储配气站的平面位置、容量规模，燃气管道等级、走向、管径。6．供热规划图标明规划区热源来源，供热及转换设施的平面布置，规模容量，供热管网等级、走向、管径。（七）环卫、环保规划图标明各种卫生设施的位置、服务半径、用地、防护
建筑装饰施工图设计文件得深度 图纸设计得流程(施工图设计——预算——招标) 鸟瞰图
建筑装饰施工图设计文件得总体深度要求:１、应能据以编制工程预、决算与作为进行施工招标得依据; 2、应能据以安排设备、材料订货与非标准设计得制作; ３、应能据以进行施工与安装; 4、应能据以进行施工验收。 建筑装饰设计得施工图设计文件得编制顺序依次应为:封面、扉页、图纸目录、设计及施工说明书、建筑装饰（材料)做法表、图纸等。 文字部分 一.设计说明 设计说明主要介绍设计依据、工程概况、材料选择、主要工程做法及需特殊说明且施工图未用图纸表达得内容等。 (一)设计依据 1.设计合同:设计委托书、合同书; 2.审批文件:建设主管单位对方案设计得审批文件（文档编号）、消防审批文件; 3.原始图纸：原建筑、结构、水、电、空调等专业得施工图、 4.国家法规、规范:装饰装修工程设计应执行得主要法规、规范、标准； 5.地方法规、规范: 6.行业规范: 7.企业规范： (二)工程项目概况 1.工程名称、工程地点与建设单位（业主单位)； 2.工程得原始情况(建筑得层数、高度,建筑得防火设计与耐火等级)、建筑面积; 3.本工程±0、00０相当于绝对标高__＿_＿ｍ,室内外高差____＿; (三)本设计得主要范围与内容 1.阐明设计风格、内涵、功能、空间及色彩等简要说明。 2.本设计对建筑结构体系、承载能力、结构安全得影响。 (四)材料选择及要求 一般应说明得材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。 1.应满足国家现行产品标准得材料、设备; 2.应满足选样、环保、防火、防霉、防虫等一般性规定得材料、设备; 3.设计上未指定得材料、设备，施工单位应遵守得准则; 4.应按设计要求或产品说明书制作得现场配置得材料; (五)防火设计 1.设计原则及设计依据 2.装修施工注意事项 (六)防水工程 1.工程中防水做法参照得国标图集; 2.防水层一般情况墙面上翻高度,特殊情况上翻高度； 3.其她得说明 (七)环境污染控制标准（参考内容如下） 一类民用建筑工程:住宅、办公楼、医院病房、老年建筑、幼儿园、学校教室等建筑工程; 二类民用建筑工程:旅店、文化娱乐场所、书店、图书馆、展览馆、体育馆、商场(店)、公共交通等候室、医院候诊室、饭馆、理发店等公共建筑。 (八)工程做法说明
建筑电气施工图设计深度规定 4. 5. 1在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图纸主要设备表、计算书（供内部使用及存档）。 4. 5. 2图纸目录：先列新绘制图纸，后列重复使用图。 4. 5. 3施工设计说明 ］工程设计概况：应将经审批定案后的初步（或方案）设计说明书中的主要指标录人。 2各系统的施工要求和注意事项（包括布线、设备安装等）。 3设备定货要求（亦可附在相应图纸上）。 4 防雷及接地保护等其它系统有关内容（亦可附在相应图纸上）。 5本工程选用标准图图集编号、页号。 4. 5. 4设计图纸 1施工设汁说明、补充图例符号、主要设备表可组成首页，当内容较多时，可分设专页。 2电气总平面图（仅有单体设计时，可无此项内容） 1）标注建（构）筑物名称或编号、层数或标咼、道路、地形等咼线和用户的安装容量； 2）标注变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、
容量； 3）架空线路应标注：线路规格及走向，回路编号，杆位编号，挡 数、档距、杆高、拉线、重复接地、避雷器等（附标准图集选择表）； 4）电缆线路应标注：线路走向、回路编号、电缆型号及规格、敷设方式（附标准图集选择表）、人（手）孔位置； 5）比例、指北针； 6）图中未表达清楚的内容可附图作统一说明。 3变、配电站 1）高、低压配电系统图（一次线路图） 图中应标明母线的型号、规格；变压器、发电机的型号、规格； 标明开关、断路器、互感器、继电器、电工仪表（包括计量仪表）等的型号、规格、整定值。图下方表格标注：开关柜编号、开关柜型号、回路编号、设备容量、计算电流、导体型号及规格、敷设方法、用户名称、二次原理图方案号，（当选用分格式开关柜时，可增加小室高度或模数等相应栏目）。 2）平、剖面图 按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、 补偿柜、支架、地沟、接地装置等平、剖面布置、安装尺寸等，当选用标准图时，应标注标准图编号、页次；标注进出线回路编号、敷设安装方法，图纸应有比例。 3）继电保护及信号原理图 继电保护及信号二次原理方案，应选用标准图或通用图。当需要对所
