一、预制混凝土方桩
预制方桩的设计要求、质量目标
1）本工程以终压力峰值（单桩竖向承载力标准值的倍）为终压控制条件，且压桩在峰值下复压3～5次，桩的总沉降量（贯入度）少于25mm。
2）钻孔桩长不能满足设计要求时，应在打（压）桩施工前于该桩处预先钻孔，钻孔孔径不大于D-50，采用螺旋钻机成孔，孔深满足达到设计深度。
3）施工允许误差
①上下桩节中心线偏差＜2mm，节点弯曲矢高不得大于%桩长，且不大于20mm。
②桩位施放误差＜20mm，桩的垂直度偏差不得大于桩长的%。施工工艺流程
沉桩顺序安排
1.3.1 按总进度计划，采用分区分块先内后外，从中间往四周施压的顺序沉桩施工。
1.3.2 根据工程地质条件，在同一区域内采用先压长桩后压短桩的顺序。
测量放样
1.4.1 选用J2经纬仪、S3水准仪、全站仪及50m钢卷尺等。
1.4.2 测量网的布设：接到复核业主提供的坐标控制点，用全站仪布
设测量网。网点全部用混凝土加以保护并加以围档防护。控制网的精度要满足设计和规范。
1.4.3 桩位测放
桩位测放必须符合设计和规范要求，实际操作从严控制：
（1）控制桩及轴线的测放误差小于5mm。
（2）桩位的测放误差小于5mm。
（3）标高的测放误差控制在±5mm内。
（4）桩垂直度的偏差控制在%内。
1.4.4 测量技术要求
（1）现场由测量技术人员主持测放工作，每天复核一次，保证样桩位测放的精度。
（2）桩位测放后，必须进行测量复核验收，办理书面验收手续存档。
（3）加强中间环节的验收，当每根桩最后一节桩打至地面时，应进行桩位位移的测定，做好记录，作为竣工验收的参考依据。
（4）根据设计要求执行静力压桩的终压控制条件，并采用水准仪跟踪控制送桩深度至桩顶标高，做好数据记录。
（5）桩身垂直度的控制，用两台经纬仪控制桩的垂直度。
（6）现场设置水准点，不宜少于2个，用于检查桩顶的入土深度。方桩质量控制
1.5.1 严格按设计要求及有关施工验收规范、标准对桩制作质量进行验收。
检验要求是：
（1）有出厂合格，合格证应包括：品种、规格、型号、长度、混凝土抗压强度、桩的编号、制造厂厂名、日期、检验员签名、盖章等；
（2）对每根桩进行观感质量检查，检查其标石、型号、外观质量等是否与设计要求相符；
（3）根据统一生产时间、规格、长度、强度等划分检验批，必要时每批可抽取2根做抗弯性能、混凝土强度、保护层厚度等检验。
1.5.2 方桩砼必须达到设计强度的100%才能运输、沉桩。
1.5.3 砼方桩质量检验标准：
预制钢筋混凝土方桩的骨架质量检验标准（mm）
预制钢筋混凝土方桩的质量检验标准
1.5.4 方桩的现场堆放和取桩：
（1）堆放场地平整坚实，最下层与地面接触的垫木应有足够的宽度和高度。堆放时桩应稳固，不得滚动；
（2）应按不同规格、长度及施工流水顺序分别堆放；
（3）当场地条件许可时，宜单层堆放；当叠层堆放时不宜超过2层；
（4）叠层堆放桩时，应在垂直于庄长度方向的地面上设置2道垫木，垫木应分别位于距桩端1/5桩长处；底层最外缘的桩应在垫木处用木楔塞紧；
（5）垫木宜选用耐压的长木枋或枕木，不得使用有棱角的金属构件。
（6）取桩应符合下列规定：
1）当桩叠层堆放超过2层时，2）应采用吊机取桩，3）严禁拖拉取桩；
4）三点支撑自行式打桩机不，5）应拖拉取桩。
沉桩施工方法.
1.6.1 设备组装、调试
（1）静压沉桩施工，场地地基承载力不应小于压桩机接地压强
的倍且场地应平整。
（2）桩架安装应垂直、平稳，采用2台经纬仪对桩机垂直度进行调正。
（3）压桩机的性能应满足施工现场的要求，应配足配重。每件配重用量应核实，液压式压桩机的最大压桩力应取压桩机机架和配重之和乘以。本工程最大压桩力径大于设计单桩竖向承载力标准值的倍。
1.6.2 吊桩就位
（1）方桩采用履带吊配合起吊，桩身的附着物吊装前清除。
（2）取桩时，堆放超过2层严禁拖拉取桩，不超过2层时，可拖拉取桩，但必须有保护措施。
（3）桩身起吊，应匀速平稳，轻拿轻放，桩吊至预定高度后，缓慢直立喂向桩机。管桩吊移过程中，起重机吊臂下和桩下不准站人。
（4）桩喂入桩机时，液压夹箍夹紧桩身时即可卸去吊装的绳扣。
（5）严格控制桩身垂直度，并在距桩机的正面、侧面的二个方向，距压桩机15~20米处设置经纬仪配合，观察桩身垂直，垂直度≤%。
1.6.3 插桩
（1）插桩时应对准桩位，桩机调整到准确位置，保持桩机在水平位置，保持桩尖垂直压入土层。
（2）方桩插入时应使送桩器与桩身在同一中心线上。
1.6.4 压桩
（1）第一节桩下压时的垂直度偏差不应大于%。
（2）宜将每根桩一次性连续压到底，且最后一节有效桩长不小于5m各工序连续施工不应中间停顿。
（3）抱压力不应大于桩身允许侧向压力的倍。
（4）压桩过程中，应控制沉桩速率，以减少地基土中空隙水压力，控制日压桩量，减少挤土效应，本工程短桩单机日进度小于20根，长桩单机日进度小于15根。
（5）沉桩在接近设计标高40～100mm时，应严格控制，使桩尖压到设计标高。
（6）施工过程中应及时详细真实填写各项工程报验表、施工记录、必须准备记录每个回程和压力表读数的关系，以供判断桩的质量和承载力时参考。
1.6.5 送桩
（1）测量桩的垂直度并检查桩头质量，合格后方可送桩，压桩、送桩作业应连续进行；
（2）送桩应采用专制钢质送桩器，不得将工程桩用作送桩器；
（3）送桩的最大压桩力不宜超过桩身允许抱压压桩力的倍。
1.6.6 终压控制条件
本工程以终压力峰值（单桩竖向承载力标准值的倍）为终压控制条件，且压桩在峰值下复压3～5次，桩的总沉降量（贯入度）少于25mm。
1.6.7 压桩施工工序
（1）在同区域先施压长桩后施压短桩；
（2）在场地土层中有局部含沙时，先对该区施压；
（3）承台下桩数多于9根的，须采取跳打措施。
砼方桩桩位的质量标准
桩基施工中遇障碍物处理措施
施工过程中若遇到浅层障碍物则需要处理，采用切实可行的方法加以处理。具体措施如下：
（1）施工前预先有的放矢地进行针对性探孔，并把探孔情况及时汇报业主、设计部门。
（2）小型浅层障碍物，在压桩施工时，先行剌探，压破或搬移障碍物，然后再进行压桩施工。
（3）稍大型深层障碍物，用挖掘机，开挖排除障碍物后施工。
（4）大型深层障碍物，会同业主、设计部门协商处理方法。
质量保证措施
沉桩质量控制措施
（1）当桩贯穿的土层中夹有砂土层时，应避免桩尖停在砂土层中接桩。
（2）当桩下沉至接近设计标高时，不可过早停压。否则在补压时常会发生停止下沉或难以下沉至设计标高的现象。
（3）经监测如挤土效应达到临界时，应停压，采取钻孔取土法。质量控制点的确认
本工程确认以下工序为重点工序质量监控点：
（1）测量放样；
（2）桩制作与检验；
（3）压桩；
（4）最终压力值。
质量检验、监控措施
现场质量检验
静压桩质量通病防治措施
静压桩质量通病防治措施
大学梅山校区工程房建施工Ⅰ标段 室外附属工程-球场、道路先法预应力方桩地基加固施工方案 专 项 施 工 方 案 编制人职务（称）项目工程师校核人职务（称）主任工程师审核人职务（称）高级工程师批准人职务（称）总工程师批准部门（章）宁波市建设集团股份有限公司编制日期
施工方案审批意见
第一章编制说明及依据 1.1编制说明 本公司针对有关的施工技术难点，结合具体的场地条件和本公司以往类似工程的施工经验，编写制订了本工程的施工方案。 1.2编制依据 （1）《建筑桩基技术规》（JGJ94－2008）； （2）《建筑地基基础设计规》（GB 50007—2011）； （3）《建筑工程施工质量验收统一标准》（GB50300－2013）； （4）《混凝土结构工程施工及验收规》（GB50204－2015）； （5）《建筑地基基础工程施工质量验收规》（GBJ50202－2002）； （6）《预制钢筋混凝土方桩》（04G19）； （7）《建筑基桩检测技术规》（JBJ106－2003）； （8）施工设计图纸。 第二章工程概况 建设单位：梅山保税港区市场开发 设计单位：市建筑设计研究院 监理单位：宁大工程建设监理 施工单位：市建设集团股份 2.1工程总体概况 大学梅山校区配套道路工程位于市梅山保税港区，东北临踏海路，西北临港湾路，东南临七星路，西南临规划商业服务业用地。本项目球场地基采用先法预应力方桩PS-A250(150)-10进行地基加固处理，道路地基采用先法预应力方桩PS-A250(150)-12进行地基加固处理，沉桩方式为静力压桩。 2.2工程地质概况 本工程桩端持力层选在④层与④b层。详见地质勘探报告。 第三章材料及机械配置 先法预应力方桩PS-A250(150)-10、先法预应力方桩PS-A250(150)-12由厂家代加工，经检验合格后运到现场，现场配置1台履带式液压挖掘机DH420LC-7静力压桩。
大直径桩柱施工（钻孔灌注桩柱） 系指桩径大于250cm，大直径桩柱按其施工方法的不同可分为钻孔灌注桩柱，钻埋空心桩柱和挖空心桩柱三类。 1．施工平台 1）平台构造：钢管桩工作平台由钢管桩与纵横梁组成，钢管桩可用成品管或用6mm-10mm钢板卷制而成，采用振动下沉法安装到位。直径0.5-1.2m不等。纵梁常使用六四军用桁架、万能杆件桁架、贝雷桁架，使用时要注意设计钢管的跨径最好为节距的倍数，以提高支点的剪力。 2）钢管桩施工：钢管的成品有热轧无缝钢管，有缝焊接管和螺旋焊接钢管三种，为便于长期周转使用，施工时多采用成品管，钢管分节，节的长度一般为4-6m，节与节之间的钢法兰圈用电焊连接，以增加连接刚度。 钢管桩的底节刃脚处要贴焊钢板圈，离刃脚一定高度h要设内横隔板来提高垂直承载力，以便较容易外拔。 钢管桩常用震（拔）两用的震动锤，其技术规格如表3-4-1。 双频率震动锤 钢管桩插打在软弱地层时宜用高频激震，深层或终振阶段宜使用低频激震，每次震动时间根据土质情况及震动机能力大小来定，一般不超过10-15分钟，震动时间过多对震动机的零部件易于磨损。 钢管桩沉入施工的极限承载可参考下表：表3-4-2 3）钢管桩施工工序
a．定位旋测：在浮吊工作船进入墩位前，先经过测量将桩位用浮标形式定位，待定位船抛锚就位后，选用平台钢管桩中一根作定位桩，先行震入，以后再以此根做定位的标准。 b．施打顺序以浮吊移动方便为准，浮吊大致分为三类：汽车（履带）浮吊，桅杆浮吊，龙门浮吊，其中汽车浮吊是在钢驳船上装设汽车（履带）吊，考虑到震动锤的冲击力较大，为稳定起见，常将船尾（头）对准钢管桩，钢管桩安装了震动锤后，顶部用4根风缆固定，缆风绳可设在工作船上或已施打的钢管桩上，缆风绳的作用是控制钢管桩的竖向倾斜，钢管桩震沉到工作平台高程后停止，再接长，依次施工直到设计位置，一个平台的钢管桩要集中施打，才能发挥效率。 c．为提高大型高级钻机功效，在施工组织设计中至少要安排多套平台与钢管桩。d．桩头处理：按平台设计标高将桩头割平，在端部相当于钢管1个直径D的深度内，焊一块水平隔板做底模板，再在端部焊顶盖板（20mm厚）在其中心留ф20mm孔来浇封头砼，藉以保证接头部位的平稳。 e．当平台钢管桩出水较高或流速较大时，钢管桩顶要设横梁，设剪力撑，形成框架，然后在横梁上安装纵桁梁，在纵桁梁节间支点上安置工字钢横梁，并用抱箍固定，在横梁上铺设木（竹）跳板，在此平台架设工作基本完成。 2．钢护筒就位 1）施工前的准备工作 护筒制作及运输到墩位射水，吸泥机就位振动沉桩锤，锤座就位吊装机械，电源就位操作平台完成（或定位船就位）导向架（或导向井框）就位复测完成。 2）接长护筒 a．将底节护筒装入导向架内，并用手拉葫芦调整中线位置，用夹具固定在平台上，再在其上吊放第二节，钢护筒顶底部各焊有一道水平回劲法兰圈采用电焊连接方式接长。二节完成后再放第三节，直至护筒长度大于水深后，再用吊车将护筒下沉到河床表面。 b．护筒放置在河床面上，上端用手拉葫芦固定在平台上，下端用钢丝绳在前方锚碇上牵引固定，防止水流冲偏。 c．护筒顶节和震动锤座牢固地连成一体（检接加焊接），在锤座底部接4根风缆，用以调整护筒倾斜。 3）震动下沉 a．采用电动震动锤下沉护筒，当护筒顶距工作面0.8m左右时，停止振沉，解除锤座与顶节护筒连系，按同样步骤再接长护筒。 b．每锤击下沉1m左右都要进行护筒垂直度的检校，如护筒倾斜应停振，采用调整风缆方式纠正。 c．施工中发现护筒有漏水孔洞，应采用钢板和环氧树脂封闭。 d．护筒先桩锤自重下沉，待取得足够的稳定性后，再行振动下沉，避免在偏载作用下，形成严重倾斜偏位。 e．当采用高压射水配合空气吸泥机吸泥振沉施工时，严防不对称射水，造成刃脚单边受力倾斜，应在护筒内土体全断面对称均匀冲淘，保留护筒内土体表面距刃脚下口50-100cm时再行振沉。 f．当护筒下沉未能满足设计要求时，可采取以下几种办法： ①护脚：在护筒外抛尼龙袋装砂砾或片石护筒底，以减少水流所产生的局部冲刷，此种 方法常用在软弱土层上。

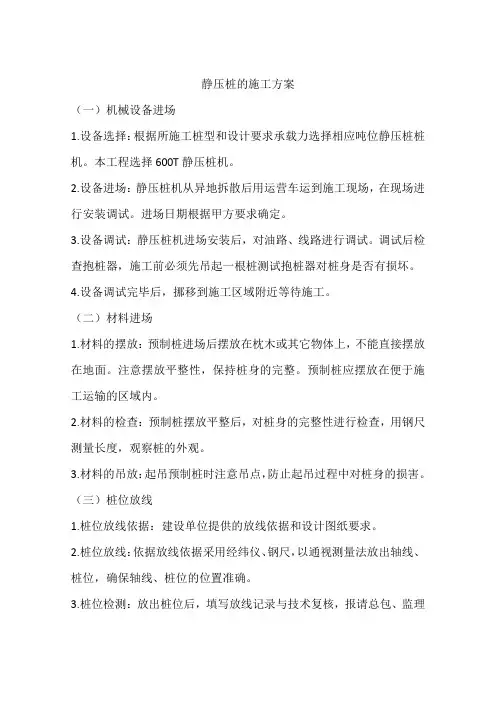

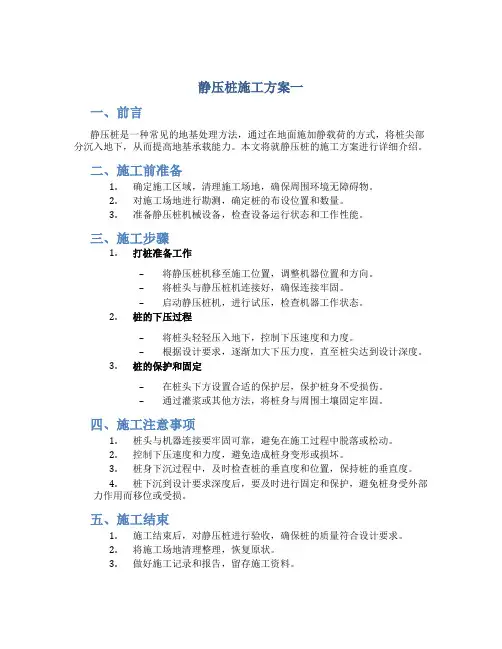

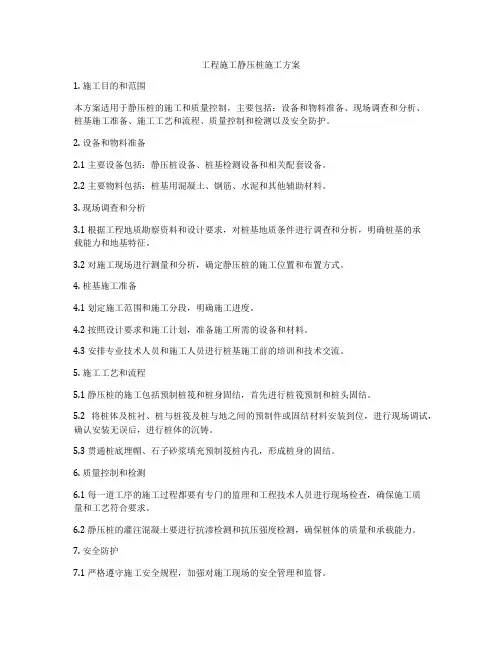

静压桩的施工方案 （一）机械设备进场 1.设备选择：根据所施工桩型和设计要求承载力选择相应吨位静压桩桩机。本工程选择600T静压桩机。 2.设备进场：静压桩机从异地拆散后用运营车运到施工现场，在现场进行安装调试。进场日期根据甲方要求确定。 3.设备调试：静压桩机进场安装后，对油路、线路进行调试。调试后检查抱桩器，施工前必须先吊起一根桩测试抱桩器对桩身是否有损坏。 4.设备调试完毕后，挪移到施工区域附近等待施工。 （二）材料进场 1.材料的摆放：预制桩进场后摆放在枕木或其它物体上，不能直接摆放在地面。注意摆放平整性，保持桩身的完整。预制桩应摆放在便于施工运输的区域内。 2.材料的检查：预制桩摆放平整后，对桩身的完整性进行检查，用钢尺测量长度，观察桩的外观。 3.材料的吊放：起吊预制桩时注意吊点，防止起吊过程中对桩身的损害。 （三）桩位放线 1.桩位放线依据：建设单位提供的放线依据和设计图纸要求。
