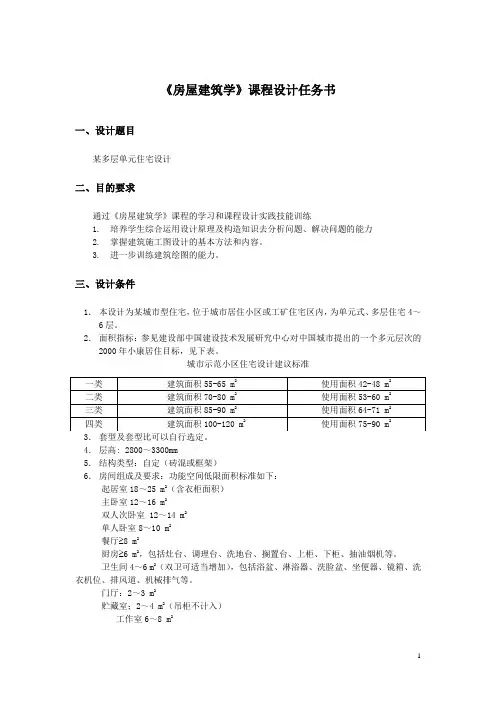

《房屋建筑学》课程设计任务书
一、设计题目
某多层单元住宅设计
二、目的要求
通过《房屋建筑学》课程的学习和课程设计实践技能训练
1.培养学生综合运用设计原理及构造知识去分析问题、解决问题的能力
2.掌握建筑施工图设计的基本方法和内容。
3.进一步训练建筑绘图的能力。
三、设计条件
1．本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅4～6层。
2．面积指标：参见建设部中国建设技术发展研究中心对中国城市提出的一个多元层次的2000年小康居住目标，见下表。
城市示范小区住宅设计建议标准
3．套型及套型比可以自行选定。
4．耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。
5．结构类型：自定（砖混或框架）
6．房间组成及要求：功能空间低限面积标准如下：
起居室18～25 m2（含衣柜面积）
主卧室12～16 m2
双人次卧室12～14 m2
单人卧室8～10 m2
餐厅8 m2
厨房 6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
门厅：2～3 m2
贮藏室；2～4 m2（吊柜不计入）
工作室6～8 m2
四、设计内容及深度要求
本次设计参考教师给定的住宅方案，根据设计资料确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造做法。在此基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。设计内容如下；
1．单元平面图：至少2-3个套型，比例1：50。
2．建筑平面图（至少3个单元）：包括底层平面、标准层平面图和屋顶平面图，比例
1：10O。
3．建筑立面图：包括正立面、背立面及侧立面图，比例1：100。
4．建筑剖面图；2个，比例1：100。
5．建筑详图：
①表示局部构造的详图，楼梯详图比例1：50、外檐详图比例1：20。
②表示房屋设备的详图（选作内容），如厨房、厕所、浴室以及壁柜、挂衣柜、
鞋柜、碗柜、灶台、洗涤盆、污水池、垃圾道、信报箱、阳台晒衣架等详图。数
量、比例自定。
6．设计简要说明、图纸目录、门窗表及技术经济指标等。
平均每套建筑面积=总建筑面积（m2）/总套数（套）
使用面积系数=〔总套内使用面积（m2）／总建筑面积（m2）〕X 100％五、参考资料
1．《民用建筑设计通则》（JGJ 37-87）
2．《建筑楼梯模数协调标准》（GBJ 101-87）
3．《建筑设计防火规范》（GBJ 121-88）
4．住宅设计规范（GB50096—1999）。
5．《建筑设计资料集》第3册
6．《房屋建筑学》教材
7．地方有关民用建筑构、配件标准图集
8．《建筑构造资料集》
9．有关的建筑构造标准图集
10．《房屋建筑统一制图标准）（GBJ—86）
11．《建筑制图》的施工图部分
12．建筑工程设计文件编制深度的规定
六、图纸规格及图面要求：
1.图幅：3-4张二号图（420×594mm）或2号加长，边框上、下、右、左分别为10、10、10、25mm。
2.图面要求：（1）铅笔线，绘图纸，线条粗细分明、流畅，字体工整，图面整洁美观。（2）构造做法准确无误，投影关系明确。（3）图标如下。
《房屋建筑学》课程设计指导书
住宅是供家庭日常居住使用的建筑物，是人们为满足家庭生活需要，利用自己掌握的物质技术手段创造的人造环境。因此，设计人员应首先研究家庭结构、生活方式、习惯以及地方特点，然后通过多种多样的空间组合方式设计出满足不同生活要求的住宅。
为保障城市居民基本的住房条件，提高城市住宅功能质量，应使住宅设计符合适用、安全、卫生、经济等要求。
本次课程设计是为了培养学生综合运用所学理论知识和专业知识，解决实际工程问题能力的最后一个重要教学环节，师生都应当充分重视。为了使大家进一步明确设计的具体内容及要求，特作如下指导。
一、目的与要求
1.目的：①通过该次设计能达到系统巩固并扩大所学的理论知识与专业知识，使理论联系
实际；②在指导教师的指导下能独立解决有关工程的建筑施工图设计问题，并能表现出有一定的科学性与创造性，从而提高设计、绘图、综合分析问题与解决问题的能力；③了解在建筑设计中，建筑、结构、水、暖、电各工种之间的责任及协调关系，为走上工作岗位，适应我国安居工程建设的需要，打下良好的基础。
2.要求：学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。先经过老师讲
课辅导、答疑以后，学生自行进行设计，完成主要工作以后，在规定的时间内再进行答疑、审图后，每位学生必须将全部设计图纸加上封面装订成册。
二、设计图纸内容及深度
在选定的住宅设计方案基础上，进行建筑施工图设计，要求3号图纸有10张左右或2号图纸5张左右，具体内容如下：
1.施工图首页和总平面图
建筑施工图首页一般包括：图纸目录、设计总说明、总平面图、门窗表、装修做法表等。总说明主要是对图样上无法表明的和未能详细注写的用料和做法等的内容作具体的文字说明。
总平面图主要是表示出新建房屋的形状、位置、朝向、与原有房屋及周围道路、绿化等地形、地物的关系。可看出与新建房屋室内、底层地坪的设计标高士0．00相当的绝对标高，单位为米。
2.建筑平面图
应标注如下内容：
①外部尺寸：如果平面图的上下、左右是对称的，一般外部尺寸标注在平面图的下方及左侧，如果平面图不对称，则四周都要标注尺寸。外部尺寸一般分三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。底层平面图还应标注室外台阶、花台、散水等尺寸。
②内部尺寸；包括房间内的净尺寸、门窗洞、墙厚、柱、砖垛和固定设备（加厕所、盥洗、工作台、搁板等）的大小、位置及墙、柱与轴线的平面位置尺寸关系等。
③纵、横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置、数量和洞口宽度尺寸，窗的开启形式和构造等情况是无法表达的。每个工程的门窗规格、型号、数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。
④标注房屋各组成部分的标高情况：如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。对于楼地面有坡度时，通常用箭头加注坡度符号表明。
⑤从平面图中可以看出楼梯的位置、楼梯间的尺寸，起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。
⑥在首层平面图中，通常将建筑剖面图的剖切位置用剖切符号表达出来。
⑦建筑平面图的下方标注图名及比例，首层平面图应附有指北针表明建筑的朝向。
⑧建筑平面中应表示出各种设备的位置、尺寸、规格、型号等，它与专业设备施工图相配合供施工等用，有的局部详细构造做法用详图索引符号表示。
3.屋顶平面图
应表明屋面排水分区、排水方向、坡度、檐沟、泛水、雨水下水口、女儿墙等的位置。
4.建筑立面图
反映出房屋的外貌和高度方向的尺寸。
①立面图上的门窗可在同一类型的门窗中较详细地各画出一个作为代表，其余用简单的图例表示。
②立面图中应有三种不同的线型：
整幢房屋的外形轮廓或较大的转折轮廓用粗实线表示；
墙上较小的凹凸（如门窗洞口、窗台等）以及勒脚、台阶、花池、阳台等轮廓用中实线表示；
门窗分格线、开启方向线、墙面装饰线等用细实（虚）线表示。
室外地坪线可用比粗实线稍粗一些的实线表示，尺寸线与数字均用细实线表示。
③立面图中外墙面的装饰做法应有引出线引出，并用文字简单说明。
④立面图在下方中间位置标注图名及比例。左右两端外墙均用定位轴线及编号表示，以便与平面图相对应。
⑤表明房屋上面各部分的尺寸情况：如雨篷、檐口挑出部分的宽度、勒脚的高度等局部小尺寸；
注写室外地坪、出人口地面、勒脚、窗台、门窗顶及檐口等处的标高。数字写在横线上的是标注构造部位顶面标高，数字写在横线下的是标注构造部位底面标高（如果两标高符号距离较小，也可不受此限制）。标高符号位置要整齐、三角形大小应该标准、一致。
⑥立面图中有的部位要画详图索引符号，表示局部构造另有详图表示。
5.建筑剖面图
要求用二个横剖面图或一个阶梯剖面图来表示房屋内部的结构形式、分层及高度、构造做法等情况。
①外部尺寸有三道：第一道是窗（或门）、窗间墙、窗台、室内、外高差等尺寸；第二道尺寸是各层的层高；第三道是总高度。承重墙要画定位轴线，并标注定位轴线的间距尺寸。
《房屋建筑学》课程设计任务书 题目：住宅设计。 一、目的要求 通过《房屋建筑学》的学习和课程设计实践技能训练，让学生进一步了解一般民用建筑设计原理和方法，掌握建筑施工图设计的技能，培养学生综合运用设计原理去分析问题、解决问题的综合能力。 二、设计条件 1．本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅（4～6层） 2．面积指标见下表。 城市示范小区住宅设计建议标准 3．套型及套型比可以自行选定。 4．层数：四～六层；耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。 5．结构类型：自定（砖混或框架） 6．房间组成及要求：功能空间低限面积标准如下： 2起居室18～25 m（含衣柜面积） 2主卧室12～16 m
2双人次卧室12～14 m 2单人卧室8～10 m 2 餐厅?8 m2厨房?6 m，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。 2卫生间4～6 m（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。 2门厅：2～3 m 2贮藏室；2～4 m（吊柜不计入） 2工作室6～8 m 三、设计内容及深度要求 本次设计在教师给定的住宅方案或学生自己设计构思的方案基础上按施工图深度要求进行，设计内容如下； 1．建筑平面图：包括标准层组合平面图1:100，单元平面图1:50。 2．建筑立面图：南、北立面1:100。 四、参考资料 1．《房屋建筑学》教材，西安交通大学出版社。 2．新版《建筑设计资料集》第3本。 3．《房屋建筑学》课程设计任务书及指导书。 4．《建筑制图》教材的施工图部分。 5．地方有关民用建筑构、配件标准图集。 6．《房屋建筑统一制图标准）（GBT50001—2010）。 。）2011—GB50096（《住宅设计规范》．7．
第一章设计任务书 一、设计任务 孝感某中学拟建一幢5层教学楼，总建筑面积近5200㎡；建筑高度21.6m；底层为行政办公及实验室，二至五层为教室。每层设卫生间两处，一处为男女厕所；另一处为男女隔层厕所（一、三、五层为男厕）。男厕内设污水池1个，洗手盆1个，小便槽4.9m长，便槽蹲位5个；女厕内设污水池和洗手盆各1个，便槽蹲位8个。层顶水箱间一座。 要求设计建筑给水排水工程。具体内容包括： 1、建筑给水系统设计。选择给水方式，布置给水管道及设备；进行给水管网水力计算及室内所需水压的计算；高位水箱容积计算及校核水箱安装高度；绘制给水系统的平面图、系统图及卫生间大样图。 2、建筑消防系统设计。消防用水量及高位水箱消防贮水量的计算；布置消防管网；进行消防管道水力计算及消防水压计算；选择消防水泵以及确定稳压系统；绘制消水栓系统的平面图及系统图。 3、建筑排水系统设计。排水体制的确定以及排水管道的布置；排水管道水力计算；化粪池的容积计算及选型；绘制排水系统的平面图及系统图。 二、设计资料 1、建筑设计资料 建筑物一层平面图，二层平面图，三至五层平面图及屋顶平面图及水箱间平面，立面图共5张。 本建筑为5层，底层高为4.2m，二至五层层高为3.6m，上人屋面，楼梯间屋顶标高为27.2m，水箱间标高为22.2m。室内外高差为0.3m。冻土深度为0.2m。 2、市政基础资料 （1）给水水源 建筑物北侧和西侧有城市市政给水管道，管径为DN300，常年可提供的资用
水头为0.15MPa，管道埋深为室外地面以下0.5m。 （2）排水资料 本建筑物西侧有城市排水管道，其管径为DN500，管内底深为室外地面以下1.5m，管材为钢筋混凝土。 未预见水量：按日用水量的12%计算。 三、设计要求 1、设计计算说明书1份 2、课程设计图纸 课程设计图纸数量不得少于5张，用CAD绘制。 图纸绘制要求： 建筑给水排水系统图的绘制按轴测正投影法绘制，管道布置方向应与平面图相对应，并按比例绘制。
北京交通大学 《建筑给排水》大作业设计 专业：环境工程 班级：环境1101 学生姓名：沈悦 学生学号：11233017 指导教师：王锦 土建学院建筑市政环境工程系 二○一四年四月
目录 第1篇设计说明书 第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书 第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结 第1章心得及致谢 (19)
第1篇设计说明书 第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。 该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料 本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。 本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题： 建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。 参考资料推荐： ［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社 ［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992
开题报告 建筑环境与设备工程 办公楼给排水工程设计 一、综述本课题国内外研究动态，说明选题的依据和意义 我国是世界缺水国家。南水北调也在进行，但是我们要明白：调水是手段，节水是前提，环保是方法。 随着科技的进步，人民生活水平不断的提高。人们对建筑给排水的管材，水质的防污染等等方方面面都要求也在不挺的提高。 1993年我国引入塑料管新型管材，当前我国重点推荐6种，这六种不是随意定的，而是实践的总结。它们是：PE-X,PE,PP-R,PP-B,PAP和PAP-X 。这里没有出现PVC-U,原因很多。国外用在室内给水的没有，而且它耐压强度不够，安全不好，很难保证50年的使用寿命，而且现在又有关于PVC-U的衍生物内分泌干扰素的问题。所以PVC-U不包括在内。另外，PB也没有提到，因为化学生产过程中有多次裂解合成过程，价钱太贵，而且原材料不能保证。塑料与钢的复合管也是一个趋势，但是必须中试离层问题，如果这种复合管解决不了离层问题，将是致命的。现在新型的复合管不断涌现，离层问题逐渐得到了解决。 现在随着节水的呼声的高涨，水表的结构也发生了改变。什么远传水表，投币式水表，IC卡预付费水表，代码交换水表，而且有的还可以透支，等等。可见，现在的给排水设备发展很快。 建筑给排水水质问题，标准也很多，什么杂用水标准，中水标准，直饮水标准等等。不管什么标准，什么水质都要避免二次污染。防间接污染，防回流污染，水箱注意消毒，水箱淹没出流二次污染，止回阀，防污隔断器等环节和设备需要注意，以防止二次污染随着建筑业的发展，在市场经济、知识经济的大潮中，建筑给排水不仅要完成其本身固有的基本功能，还要向人们提供舒适、卫生、安全的生活和生产环境。其服务内容和功能在原有基础上有较大的拓展和变化。其中，人性化的服务、节水与开源、舒适与安全以及给排水的整合管理问题是目前人们普遍关注的热点问题，也代表者建筑给排水的发展趋势。 一般来说，任何建筑都必须进行给排水设计，给排水设计关乎建筑使用的舒适性与安全性。高层建筑因其建筑层数以及使用人员较多使得高层建筑给排水设计显的尤为重
湖南文理学院 课程设计报告 课程名称：专业综合课程设计 专业班级：建筑电气与智能化二班 学生姓名：王池林 指导教师：李建英老师 完成时间：2013年6 月15 日 报告成绩： 评阅意见： 评阅教师日期
目录 一、照明系统设计要求和种类 (2) 1.1、照明设计要求 (2) 1.2、照明种类 (3) 1.2.1、一般照明 (3) 1.2.2分区一般照明 (3) 1.2.3、局部照明 (3) 1.2.4、混合照明 (3) 1.2.5、按下列要求确定照明方式： (3) 二、设计目的 (4) 三、设计项目和项目概况 (4) 3.1、设计项目 (4) 3.2目的 (4) 四、设计依据和设计内容 (5) 4.1、设计依据 (5) 4.2、设计内容 (5) 五、照度计算标准和公式 (5) 5.1.居住建筑照明标准值 (5) 5.2.工作房间表面反射比 (6) 5.3.照明系统计算 (6) 六、户型照度计算书 (6) 6.1、客厅 (6) 6.2、主卧室 (7) 6.3、餐厅 (8) 6.4一般卧室 (9) 6.5、厨房 (10) 6.6、卫生间 (10) 6.7、阳台 (11) 七、配电系统设计 (12) 八、确定负荷 (12) 九、负荷计算 (13) 9.1、户型照明负荷计算 (13) 9.2、普通设备插座负荷计算 (13) 9.3、空调专线插座负荷计算 (14) 9.4、总负荷计算 (14) 9.5、线路电压损失计算 (15) 十、用户配电系统和配电箱 (15) 十一、导线的选择 (17) 十二、课程设计总结 (18) 参考文献 (19) 附录
住宅楼电气照明系统设计 一、照明系统设计要求和种类 1.1、照明设计要求 要求根据本综合楼的照明要求，按照“安全、经济、适用、美观”的基本原则，确定配电系统，确定线型及敷设方法，写出设计说明书，绘出设计图纸。 照度计算，该设计要求对主卧室、餐厅、书房、楼梯间进行一般照度计算。照度标准为：主卧室75Lx，餐厅150 Lx，起居室100 Lx，楼梯间地面15 Lx，未标明者均为0.75米处水平面上的照度标准。顶棚、墙面、地面反射系数为0.7、0.5、0.2。 每户住宅进户线截面不小于10 mm2 ，分支回路截面不小于2.5 mm2 ，全部选用BV-500V 型铜芯导线穿管暗敷设。 每套住宅照明：一般电源插座，空调电源插座，厨房电源插座，卫生间电源插座，应设置独立回路供电。 卧室、厨房要求在适当位置设单相三孔加两孔插座两组，客厅设三组，卫生间设置防溅型两组，客厅设置空调插座一组，无特殊要求的房间均设两组插座。 卫生间设局部等电位连接，每个单元设分等电位箱，住宅楼设总等电位箱。 住宅楼总配电箱要求设置隔离开关，漏电保护开关。每户配线为单相三线制，低于2.5米的灯具外壳必须接PE 线，插座回路断路器应具有漏电保护功能。 接地采用TN-C-S系统，电源进户做重复接地R＜10Ω. 主要描叙 本次设计题目为某六层住宅楼电气照明系统设计。本楼为一梯两户，两个单元。本工程是三级负荷，供电电源引自变电站，电压等级为380v/220v，采用树干式，用电负荷每户10kw。 设计内容包括配电系统设计、照明系统设计、插座系统设计。照明系统按环保节能标准设计，其中包括照度计算、灯具的选择、照明干线、插座导线截面积的选择以及导线的敷设方式。插座系统按高档住宅标准设计。插座回路与照明回路由不同支路供电，一般插座安装高度为0.3米，空调插座距地高度为1.8米以上。
建筑给排水课程设计说明书及计算书
目录 设计依据________________________________________________________ - 0 - 设计围__________________________________________________________ - 0 - 工程概况________________________________________________________ - 0 -
生活给水系统计算________________________________________________ - 1 - 1、高层给水计算_____________________________________________ - 1 - 1）各卫生间给水系统计算表_______________________________ - 2 - 2）顶层用户给水系统干管计算表___________________________ - 9 - 3）高层用户给水系统计算表______________________________ - 11 - 2、低层给水计算____________________________________________ - 13 - 3、水表选择________________________________________________ - 17 - 4、地下室加压水泵的选择____________________________________ - 18 - 生活污水排水系统计算___________________________________________ - 19 - 1、住宅卫生间排水计算______________________________________ - 19 - 2、厨房排水计算____________________________________________ - 23 - 3、商场公共卫生间排水计算__________________________________ - 26 - 4、排水附件的设置__________________________________________ - 28 - 5、检查井的设置____________________________________________ - 29 - 6、化粪池的设置____________________________________________ - 29 - 消火栓系统计算_________________________________________________ - 29 - 1、消火栓的布置___________________________________________ - 29 - 2、消防水量________________________________________________ - 31 - 3、水枪充实水柱高度的确定__________________________________ - 31 - 4、水枪喷嘴处所需压力计算__________________________________ - 32 - 5、水枪喷嘴出流量计算______________________________________ - 32 - 6、水带阻力计算____________________________________________ - 33 - 7、消火栓口所需压力计算____________________________________ - 33 - 8、消防系统管材选择________________________________________ - 33 - 9、水力计算________________________________________________ - 33 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 课程设计 说明书 姓名：陈启帆 学号：23 专业：环境工程 吉林建筑大学城建学院 2016年07月 - 1 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 课程设计说明书 (吉林省长春地区宽城区给水管网设计) 学生姓名：陈启帆 导师： 学科、专业：环境工程 所在系别：市政与环境工程系 日期：2016年07月 学校名称：吉林建筑大学城建学院 - 2 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 目录 1. 课程设计题目 (4) 2. 课程设计目的及要求 (4) 3. 设计任务 (5) 4. 原始资料 (5) 5. 基本要求 (8) 6. 设计成果 (8) 7. 设计步骤 (8) 8. 设计用水量计算 (9) 9. 确定给水管网定线方案 (11) 10. 设计流量分配与管径设计 (11) 11. 设计结束语与心得体会 (14) 12. 参考资料 (16) - 3 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 1. 课程设计题目 吉林省长春地区宽城区给水管网设计 2. 课程设计目的及要求 通过城镇给水管网设计管网的设计步骤和方法，为以后毕业设计及从事给水管网的工程设计打下初步基础。 （1）了解管网定线原则； （2）掌握经济管径选择要求； （3）掌握给水系统压力关系确定方法； （4）掌握管网水力计算。 - 4 -
目录 1.实习名称 (1) 2.实习目的 (1) 3.实习内容 (1) 3.1工程概况 (1) 3.2给水系统 (2) 3.3排水系统 (5) 3.3.1布置原则 (5) 3.3.2同层排水 (7) 3.3.3底层单排 (8) 3.3.4管道连接 (8) 3.4 消防系统 (9) 3.3.1消防系统类型 (9) 3.3.2消火栓系统 (9) 3.3.3自喷系统 (12) 3.5 雨水系统 (14) 3.6附属设施 (14) 3.6.1管材连接 (14) 3.6.2阀件 (15) 3.6.3计量仪表 (15) 3.6.4保温、防腐、防结露 (15) 3.7注意事项 (15) 4.实习感想 (16) 5.参考资料 (16)
1.实习名称 某二十层综合办公楼给水排水工程设计 2.实习目的 （1）通过阅读高层公共建筑给排水系统施工图设计纸，进一步熟悉高层建筑给排水系统的设计步骤； （2）掌握基于高层公共建筑的给水方式、分区原则等；掌握管道敷设原则；了解阀门、水泵、水箱等的选用类型、原则等； （3）熟悉排水方式和底层单排的情况；了解检查口、清扫口等附件的设置原则、设置位置等； （4）掌握消火栓系统、自喷系统的设计、计算； （5）掌握雨水的排水方式、组成、管材及连接方式。 3．实习内容 3.1 工程概况 本次实习的建筑物是一栋二十层综合办公楼，属于民用公共建筑，建筑总面积25300m2。 地下一层主要为车库，排风机房，送风机房，管理值班室，制冷机房，水箱间，发电机房，控制室，集水坑，柴油机房，储油间等，同时地下一层也作为战时避难场所，配有战时厕所，战时水箱间； 底层室内有货物运输交易大厅，办公入口大厅，营业入口大厅，电视监控室，服务台，消防控制室，室外有花池和残疾人坡道； 二层设有库房，电话机房，新风机房以及和一层相通的营业大厅； 三层设有精加工间、面点间、库房、备餐间、包间、洗碗间、浴室、接待餐厅等，主要用于接待来宾； 四层有操作间、新风机房、办公室以及用于职工就餐休息的职工餐厅、小
房屋建筑学课程设计任务书孙凤明、王首一、侯万钧 2012年9月 题目：单元式多层住宅建筑设计 (一)目的要求： 配合理论教学内容，进行初步设计实践。通过课程设计阶段，培养学生综合运用建筑设计原理和已学知识，培养学生在设计中发现问题、分析问题、解决问题的能力，使学生基本掌握建筑设计的基本方法和步骤。 (二)设计条件： l、建设地点：北方某多层小区内住宅楼基地 2、面积指标及户型：一梯两户，每户三室两厅或两室两厅、一卫、一厨。每户建筑面积90平方米，可又下调5％的浮动。 3、辅助房间： 厨房——设洗池、案台、炉灶、橱柜，必须在图上体现出洗、切、炒过程所需设备。 卫生间——1套，其面积自定。在卫生间内需图示出设置坐便器、淋浴或盆浴、盥洗等设施。 4、其它设施： 双阳台(生活阳台和辅助阳台均按l00％计算建筑面积)，不必设置垃圾道及储物间。 5、层数及层高： 六层、层高2．80米(顶层由于有设备管线可稍高些，但最多不超过3米)。 6、结构： 框架或砖混结构任选。若使用砖混结构外墙为240mm，但山墙部分应做到370mm，并做外墙保温。 7、设计要求：， 套型恰当、使用方便、经济合理。
(三)设计时间安排： 本题目分两步完成： 第一步完成草图设计：一草时间为两天左右，二草l天。 第二步完成设计：时间为2～3天。具体次序自行安排，但周四必须完成一半以上，教师检查。 周二下午3：30交正图。建筑馆101室。 (四)设计内容及深度： 本题目分两步完成：第一步完成方案草图设计(可徒手单线绘制)，第二步完成设计(方案草图设计，最好经教师改图后，再行上板设计，至少同学之间应相互检查)。 1．首层平面图(设计为两个单元)、标准层单元平面图，楼顶层平面各一，比例l：l 00。 (1)确定各房间的形状、尺寸及位置，表示固定设备及主要家具布置，标注房间面积。 (2)确定门窗大小、位置(按比例绘制，不标注尺寸)，表示门的开启方式和方向。 (3)画出楼梯、阳台等。 (4)标注两道外部尺寸(总尺寸和轴线尺寸)和必要的内部尺寸。 (5)标注剖切符号，注写图名和比例。 2．剖面图：沿建筑长轴、短轴各一，比例l：100。 (1)确定各主要部分的高度和分层情况，以及主要构件的相互关系。 (2)表示出楼梯的踏步、平台以及固定设备。 (3)标注室内外地面标高、各层楼面标高、屋面标高，标注两道外部尺寸(即建筑总高度及各层层高)。 (4)注写图名和比例。 3．立面图(2个单元总立面)：建筑入口立面，比例1：l 00。 (1)表示出门窗、阳台、雨蓬等构配件的形式和位置。 (2)注写图名和比例。 4．各节点详图：比例1：5～l：10

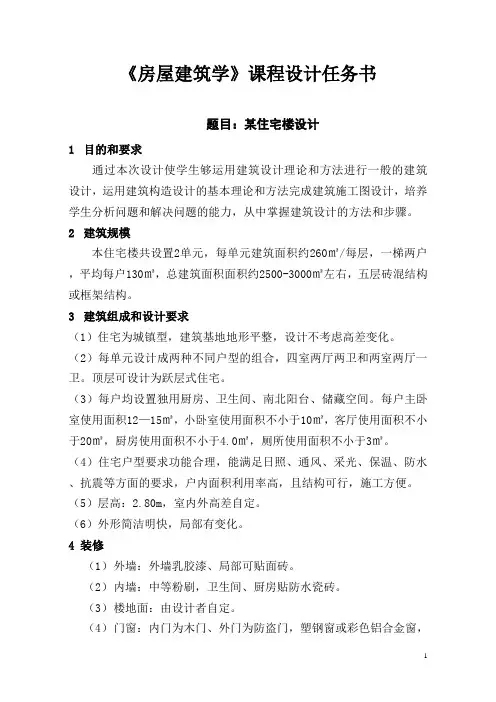

《房屋建筑学》课程设计任务书 题目：某住宅楼设计 1目的和要求 通过本次设计使学生够运用建筑设计理论和方法进行一般的建筑设计，运用建筑构造设计的基本理论和方法完成建筑施工图设计，培养学生分析问题和解决问题的能力，从中掌握建筑设计的方法和步骤。2建筑规模 本住宅楼共设置2单元，每单元建筑面积约260㎡/每层，一梯两户，平均每户130㎡，总建筑面积面积约2500-3000㎡左右，五层砖混结构或框架结构。 3建筑组成和设计要求 （1）住宅为城镇型，建筑基地地形平整，设计不考虑高差变化。（2）每单元设计成两种不同户型的组合，四室两厅两卫和两室两厅一卫。顶层可设计为跃层式住宅。 （3）每户均设置独用厨房、卫生间、南北阳台、储藏空间。每户主卧室使用面积12—15㎡，小卧室使用面积不小于10㎡，客厅使用面积不小于20㎡，厨房使用面积不小于4.0㎡，厕所使用面积不小于3㎡。 （4）住宅户型要求功能合理，能满足日照、通风、采光、保温、防水、抗震等方面的要求，户内面积利用率高，且结构可行，施工方便。（5）层高：2.80m，室内外高差自定。 （6）外形简洁明快，局部有变化。 4 装修 （1）外墙：外墙乳胶漆、局部可贴面砖。 （2）内墙：中等粉刷，卫生间、厨房贴防水瓷砖。 （3）楼地面：由设计者自定。 （4）门窗：内门为木门、外门为防盗门，塑钢窗或彩色铝合金窗，
