控制实验报告二典型系统动态性能和稳定性分析

控制实验报告二典型系统动态性能和稳定性分

析

实验报告2

报告名称：典型系统动态性能和稳定性分析

一、实验目的

1、学习和掌握动态性能指标的测试方法。

2、研究典型系统参数对系统动态性能和稳定性的影响。

二、实验内容

1、观测二阶系统的阶跃响应，测出其超调量和调节时间，并研究其参数变化对动态性能和稳定性的影响。

2、观测三阶系统的阶跃响应，测出其超调量和调节时间，并研究其参数变化对动态性能和稳定性的影响。

三、实验过程及分析

1、典型二阶系统

结构图以及电路连接图如下所示：

对电路连接图分析可以得到相关参数的表达式：

；；；

根据所连接的电路图的元件参数可以得到其闭环传递函数为

；其中；

因此，调整R x的阻值，能够调节闭环传递函数中的阻尼系数，调节系统性能。

当时，为过阻尼系统，系统对阶跃响应不超调，响应速度慢，因此有如下的实验曲线。

当时，为临界阻尼系统，系统对阶跃响应恰好不超调，在不发生超调的情况下有最快的响应速度，因此有如下的实验曲线。对比上下两张图片，可以发现系统最后的稳态误差都比较明显，应该与实验仪器的精密度有关。同时我们还观察了这个系统对斜坡输入的响应，其特点是输出曲线转折处之后有轻微的上凸的部分，最后输出十分接近输入。

当时，为欠阻尼系统，系统对阶跃超调，响应速度很快，因此有如下的实验曲线。

2、典型三阶系统

结构图以及电路连接图如下所示：

根据所连接的电路图可以知道其开环传递函数为：

其中，R x的单位为kΩ。系统特征方程为，根据劳斯判据可以知道：系统稳定的条件为0

K=12，系统不稳定的条件为K>12，调节R x可以调节K，从而调节系统的性能。具体实验图像如下：

四、软件仿真

1、典型2阶系统

取，程序为：G=tf(50,[1,50*sqrt(2),50]);

step(G)

调节时间为5s左右。

取，程序为：G=tf(50,[1,10*sqrt(2),50]);

step(G)

调节时间为0.6s左右。

取，程序为：G=tf(50,[1,2*sqrt(2),50]);

step(G)

可以看出系统有明显的超调，超调量达到了50%以上，响应速度十分快。

2、典型3阶系统

当取K=12时，程序为G=tf(12,[0.05,0.6,1,0]);

sys=feedback(G,1);

step(sys)

系统为临界稳定，输出震荡但不发散。

当取K=13时，程序为G=tf(13,[0.05,0.6,1,0]);

sys=feedback(G,1);

step(sys)

注意到纵轴坐标很大，横轴时间很长，初期的震荡发散因此看不出来，但能够从最后的系统输出走向判断出系统是不稳定的。

当取K=11时，程序为G=tf(11,[0.05,0.6,1,0]);

sys=feedback(G,1);

step(sys)

可以看出系统最终区域稳定，由于取K比较接近临界稳定，因此系统擦除器震荡频率较快，系统超调大。

五、实验心得

通过这次的实验，我们小组对典型的二阶和三阶的系统有了更深更直观的了解。由其是对于二阶系统对阶跃信号和斜坡信号的相应印象深刻。因为一开始不太明白临界阻尼情况下系统的性能有何特点，因此调节参数时不知道调节到实验图像是什么样子时时合适的。因此我们小组通过自己对自动控制一些原理的理解，通过对比系统在不同参数情况下对阶跃信号和斜坡信号的不同表现最终明白并理解了临界阻尼时的系统特点。

电力系统分析实验报告四(理工类)

西华大学实验报告（理工类） 开课学院及实验室： 实验时间 ： 年 月 日 一、实验目的 1)初步掌握电力系统物理模拟实验的基本方法。 2)加深理解功率极限的概念，在实验中体会各种提高功率极限措施的作用。 3)通过对实验中各种现象的观察，结合所学的理论知识，培养理论结合实际及分析问题的能力。 二、实验原理 所谓简单电力系统，一般是指发电机通过变压器、输电线路与无限大容量母线联接而且不计各元件的电阻和导纳的输电系统。 对于简单系统，如发电机至系统d 轴和g 轴总电抗分别为d X ∑和q X ∑，则发电机的功率特性为 当发电机装有励磁调节器时，发电机电势q E 随运行情况而变化，根据一般励磁调节器的性能，可认为保持发电机'q E （或' E ）恒定。这时发电机的功率特性可表示成 或 这时功率极限为 随着电力系统的发展和扩大，电力系统的稳定性问题更加突出，而提高电力系统稳定性和输送能力的最重要手段之一，就是尽可能提高电力系统的功率极限。从简单电力系统功率极限的表达式看，要提高功率极限，可以通过发电机装设性能良好的励磁调节器，以提高发电机电势、增加并联运行线路回路数；或通过串联电容补偿等手段，以减少系统电抗，使受端系统维持较高的运行电压水平；或输电线采用中继同步调相机、中继电力系统等手段以稳定系统中继点电压。 (3)实验内容 1)无调节励磁时，功率特性和功率极隈的测定 ①网络结构变化对系统静态稳定的影响（改变戈）： 在相同的运行条件下（即系统电压U-、发电机电势E 。保持不变．罚芳赆裁Ll=E 。），分别 测定输电线单回线和双回线运行时，发电机的功一角特性曲线，＆豆甍辜授冁蝮和达到功率极 限时的功角值。同时观察并记录系统中其他运行参数（如发电极端毫玉萼蔫交化。将两种 情况下的结果加以比较和分析。 实验步骤如下： a)输电线路为单回线； b)发电机与系统并列后，调节发电机，使其输出的有功和无ZZ 蔓专零： c)功率角指示器调零； d)逐步增加发电机输出的有功功率，而发电机不调节震磁： e)观察并记录系统中运行参数的变化，填入表1.3中： f)输电线路为双回线，重复上述步骤，将运行参数填入表l 。毒=：

控制系统仿真与设计实验报告

控制系统仿真与设计实验报告 姓名： 班级： 学号： 指导老师：刘峰 7.2.2控制系统的阶跃响应 一、实验目的 1.观察学习控制系统的单位阶跃响应； 2.记录单位阶跃响应曲线； 3.掌握时间相应的一般方法； 二、实验内容 1.二阶系统G(s)=10/(s2+2s+10)

键入程序，观察并记录阶跃响应曲线；录系统的闭环根、阻尼比、无阻尼振荡频率；记录实际测去的峰值大小、峰值时间、过渡时间，并与理论值比较。 （1）实验程序如下： num=[10]; den=[1 2 10]; step(num,den); 响应曲线如下图所示： （2）再键入： damp(den); step(num,den); [y x t]=step(num,den); [y,t’] 可得实验结果如下：

记录实际测取的峰值大小、峰值时间、过渡时间，并与理论计算值值比较 实际值理论值 峰值 1.3473 1.2975

峰值时间 1.0928 1.0649 过渡时间+%5 2.4836 2.6352 +%2 3.4771 3.5136 2. 二阶系统G(s)=10/(s2+2s+10) 试验程序如下： num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[10]; den1=[1 6.32 10]; step(num1,den1); hold on; num2=[10]; den2=[1 12.64 10]; step(num2,den2); 响应曲线：

（2）修改参数，分别实现w n1= (1/2)w n0和w n1= 2w n0响应曲线试验程序: num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[2.5]; den1=[1 1 2.5]; step(num1,den1); hold on; num2=[40]; den2=[1 4 40]; step(num2,den2); 响应曲线如下图所示：

过程控制系统课程设计报告报告实验报告

成都理工大学工程技术学院《过程控制系统课程设计实验报告》 名称：单容水箱液位过程控制 班级：2011级自动化过程控制方向 姓名： 学号：

目录 前言 一．过程控制概述 (2) 二．THJ-2型高级过程控制实验装置 (3) 三．系统组成与工作原理 (5) （一）外部组成 (5) （二）输入模块ICP-7033和ICP-7024模块 (5) （三）其它模块和功能 (8) 四．调试过程 (9) （一）P调节 (9) （二）PI调节 (10) （三）PID调节 (11) 五．心得体会 (13)

前言 现代高等教育对高校大学生的实际动手能力、创新能力以及专业技能等方面提出了很高的要求，工程实训中心的建设应紧紧围绕这一思想进行。 首先工程实训首先应面向学生主体群，建设一个有较宽适应面的基础训练基地。通过对基础训练设施的 集中投入，面向全校相关专业，形成一定的规模优势，建立科学规范的训练和管理方法，使训练对象获得机械、 电子基本生产过程和生产工艺的认识，并具备一定的实践动手能力。 其次，工程实训的内容应一定程度地体现技术发展的时代特征。为了适应现代化工业技术综合性和多学科交叉的特点，工程实训的内容应充分体现机与电结合、技术与非技术因素结合，贯穿计算机技术应用，以适应科学技术高速发展的要求。应以一定的专项投入，建设多层次的综合训练基地，使不同的训练对象在获得对现代工业生产方式认识的同时，熟悉综合技术内容，初步建立起“大工程”的意识，受到工业工程和环境保护方面的训练，并具备一定的实用技能。 第三，以创新训练计划为主线，依靠必要的软硬件环境，建设创新教育基地。以产品的设计、制造、控制乃至管理为载体，把对学生的创新意识和创新能力的培养，贯穿于问题的观测和判断、创造和评价、建模和设计、仿真和建造的整个过程中。

3-系统分析实验报告

管理信息系统实验报告 实验3 系统分析 课程名称：管理信息系统 指导教师：王玮 班级：信管1401 学号： 姓名：唐赛赛 时间： 2016.04.06 地点： 3 号机房

一、实验目的 1．了解开发Visio解决方案的基本概念和关于Visio工具的一些基本的操作和应用； 2．掌握系统分析阶段数据流程图的画法； 二、实验步骤和实验结果： 使用Visio中提供的“组织结构图”模具，绘制下面例题的组织结构图，附在图后。 2、使用Visio绘制“业务流程图模具”和“数据流程图模具”（1）创建“业务流程图模具” 先在“框图”－〉“基本形状”中找到圆角矩形，右击选择“添加到我的形状”－〉“添加到新模具”。之后出现“另存为”对话框，把新模具命名为“业务流程图”，把圆角矩形形添加到了新模具“业务程图”中。用同样的思路，先在“框图”－〉“基本形状”中找到圆形，右击选择“添加到我的形状”－〉“添加到模具“业务程图”中；在“框图”－〉“基本形状”找到矩形，在“流程图”中的“IDEFO图表形状”找到动态连接线，在“流程图”中的“SDL图表形状”中找到文档，多文档，添加到模具“业务程图”中。可以通过设置“动态连接线”属性来改变其形状。如下图：

添加完成后，我们就可以在画业务流程图时打开该模具，业务流程图所有的元素都会在一个模具中显示出来。（2）创建“数据流程图模具”先在“框图”－〉“基本形状”中找到圆形（或是“流程图”中的“混合流程图形状”中找到外部实体2 ），右击选择“添加到我的形状”－〉“添加到新模具”（注，使用外部实体2来表示外部实体的时候，请将之旋转180度使用）。之后出现“另存为”对话框，把新模具命名为“数据流程图”，这样我们就把圆形形添加

哈工大_控制系统实践_磁悬浮实验报告

研究生自动控制专业实验 地点：A区主楼518房间 姓名：实验日期：年月日斑号：学号：机组编号： 同组人：成绩：教师签字：磁悬浮小球系统 实验报告 主编：钱玉恒，杨亚非 哈工大航天学院控制科学实验室

磁悬浮小球控制系统实验报告 一、实验内容 1、熟悉磁悬浮球控制系统的结构和原理； 2、了解磁悬浮物理模型建模与控制器设计； 3、掌握根轨迹控制实验设计与仿真； 4、掌握频率响应控制实验与仿真； 5、掌握PID控制器设计实验与仿真； 6、实验PID控制器的实物系统调试； 二、实验设备 1、磁悬浮球控制系统一套 磁悬浮球控制系统包括磁悬浮小球控制器、磁悬浮小球实验装置等组成。在控制器的前部设有操作面板，操作面板上有起动/停止开关，控制器的后部有电源开关。 磁悬浮球控制系统计算机部分 磁悬浮球控制系统计算机部分主要有计算机、1711控制卡等； 三、实验步骤 1、系统实验的线路连接 磁悬浮小球控制器与计算机、磁悬浮小球实验装置全部采用标准线连接，电源部分有标准电源线，考虑实验设备的使用便利，在试验前，实验装置的线路已经连接完毕。 2、启动实验装置 通电之前，请详细检察电源等连线是否正确，确认无误后，可接通控制器电源，随后起动计算机和控制器，在编程和仿真情况下，不要启动控制器。 系统实验的参数调试

根据仿真的数据及控制规则进行参数调试（根轨迹、频率、PID 等），直到获得较理想参数为止。 四、实验要求 1、学生上机前要求 学生在实际上机调试之前，必须用自己的计算机，对系统的仿真全部做完，并且经过老师的检查许可后，才能申请上机调试。 学生必须交实验报告后才能上机调试。 2、学生上机要求 上机的同学要按照要求进行实验，不得有违反操作规程的现象，严格遵守实验室的有关规定。 五、系统建模思考题 1、系统模型线性化处理是否合理，写出推理过程？ 合理，推理过程： 由级数理论，将非线性函数展开为泰勒级数。由此证明，在平衡点)x ,(i 00对 系统进行线性化处理是可行的。 对式2x i K x i F )(),(=作泰勒级数展开，省略高阶项可得： )x -)(x x ,(i F )i -)(i x ,(i F )x ,F(i x)F(i,000x 000i 00++= )x -(x K )i -(i K )x ,F(i x)F(i,0x 0i 00++= 平衡点小球电磁力和重力平衡，有 (,)+=F i x mg 0 |,δδ===00 i 00 i i x x F(i,x) F(i ,x )i ；|,δδ===00x 00i i x x F(i,x)F (i ,x )x 对2 i F(i,x )K()x =求偏导数得：

实验四 串级控制系统

实验四 加热炉温度串级控制系统 （实验地点：程控实验室，崇实楼407） 一、实验目的 1、熟悉串级控制系统的结构与特点。 2、掌握串级控制系统临界比例度参数整定方法。 3、研究一次、二次阶跃扰动对系统被控量的影响。 二、实验设备 1、MATLAB 软件， 2、PC 机 三、实验原理 工业加热炉温度串级控制系统如图4-1所示，以加热炉出口温度为主控参数，以炉膛温度为副参数构成串级控制系统。 图4-1 加热炉温度串级控制系统工艺流程图 图4-1中，主、副对象，即加热炉出口温度和炉膛温度特性传递函数分别为 主对象：;)130)(130()(18001++=-s s e s G s 副对象：2 1802)1)(110()(++=-s s e s G s 主控制器的传递函数为PI 或PID ，副控制器的传递函数为P 。对PI 控制器有 221111)(),/(, 1 11)(c c I c I I c I c c K s G T K K s K K s T K s G ==+=???? ? ?+= 采用串级控制设计主、副PID 控制器参数，并给出整定后系统的阶跃响应曲线和阶跃扰动响应曲线，说明不同控制方案控制效果的区别。 四、实验过程 串级控制系统的设计需要反复调整调节器参数进行实验，利用MATLAB 中的Simulink 进行仿真，可以方便、快捷地确定出调节器的参数。 1．建立加热炉温度串级控制系统的Simulink 模型 （图4-2） 在MATLAB 环境中建立Simulink 模型如下：)(01s G 为主被控对象，)(02s G 为副被控对象，Step 为系统的输入，c 为系统的输出，q1为一次阶跃扰动，q2为二次阶跃扰动，可以用示波器观察输出波形。PID1为主控制器，双击PID 控制器可设置参数：（PID 模块在

系统分析实验报告

天津职业技术师范大学课程设计大学学籍管理系统的设计与开发 专业：软件工程 班级学号：软件1002-17 学生姓名：靳利强 指导教师：龚良波老师 二〇一三年七月

一．需求分析 1.课程名称：大学教务信息系统的设计与开发 2.设计目的： 为方便学校做好学生学籍管理工作，设计一个学生学籍管理系统，在设计过程中作了系统分析和总体设计，软件设计采取模块化的设计思路。 3.需求概述 该学生学籍管理系统主要对学生学籍信息、成绩信息进行管理，提供一个平台，供学籍管理人员增删改查学生信息、学生成绩信息。系统分为学生信息管理、学生成绩管理、信息查询等几个模块。学籍管理人员登录成功后可以对学生信息管理、学生成绩管理、信息查询等模块进行操作，如学生信息添加、修改、删除和查询；学生成绩登记、修改、删除和查询；查询信息等。 4功能需求： 1)功能齐全：界面操作灵活方便，设计包括以下基本功能： 2)学生信息管理、教师信息管理、财务信息管理、班级信息管理、课 程信息管理、成绩信息管理、打印信息管理、教室信息管理、综合信息查询、系统管理等，至少实现其中的三个功能，且每个功能至少包括两个子功能。 3)按照软件工程的要求进行分析、设计和开发。 4)界面友好：界面友好、输入有提示、尽量展示人性化。 5)可读性强：源程序代码清晰、有层次、主要程序段有注释。

6)健壮性好：用户输入非法数据时，系统应及时给出警告信息。 二.概要设计 1.功能模块： 2数据流图： （1）学生端

（2）管理员端

学生端功能： A 登录,学生登录后，验证成功，进入其信息展示页。 管理员端功能： B 登录，管理员登录后，验证成功，进入学生信息列表，可以对学生信息进行修改，删除，按班级查询，按学号查询，按名字查询。上传图片，更新图片等操作。 三．详细设计及实现 数据库设计： 学生表： 教师表：

过程控制系统实验报告

实验一过程控制系统的组成认识实验 过程控制及检测装置硬件结构组成认识，控制方案的组成及控制系统连接 一、过程控制实验装置简介 过程控制是指自动控制系统中被控量为温度、压力、流量、液位等变量在工业生产过程中的自动化控制。本系统设计本着培养工程化、参数化、现代化、开放性、综合性人才为出发点。实验对象采用当今工业现场常用的对象，如水箱、锅炉等。仪表采用具有人工智能算法及通讯接口的智能调节仪，上位机监控软件采用MCGS工控组态软件。对象系统还留有扩展连接口，扩展信号接口便于控制系统二次开发，如PLC控制、DCS控制开发等。学生通过对该系统的了解和使用，进入企业后能很快地适应环境并进入角色。同时该系统也为教师和研究生提供一个高水平的学习和研究开发的平台。 二、过程控制实验装置组成 本实验装置由过程控制实验对象、智能仪表控制台及上位机PC三部分组成。 1、被控对象 由上、下二个有机玻璃水箱和不锈钢储水箱串接，4.5千瓦电加热锅炉（由不锈钢锅炉内胆加温筒和封闭外循环不锈钢锅炉夹套构成），压力容器组成。 水箱：包括上、下水箱和储水箱。上、下水箱采用透明长方体有机玻璃，坚实耐用，透明度高，有利于学生直接观察液位的变化和记录结果。水箱结构新颖，内有三个槽，分别是缓冲槽、工作槽、出水槽，还设有溢流口。二个水箱可以组成一阶、二阶单回路液位控制实验和双闭环液位定值控制等实验。 模拟锅炉：锅炉采用不锈钢精致而成，由两层组成：加热层（内胆）和冷却层（夹套）。做温度定值实验时，可用冷却循环水帮助散热。加热层和冷却层都有温度传感器检测其温度，可做温度串级控制、前馈－反馈控制、比值控制、解耦控制等实验。 压力容器：采用不锈钢做成，一大一小两个连通的容器，可以组成一阶、二阶单回路压力控制实验和双闭环串级定值控制等实验。 管道：整个系统管道采用不锈钢管连接而成，彻底避免了管道生锈的可能性。为了提高实验装置的使用年限，储水箱换水可用箱底的出水阀进行。 2、检测装置 （液位）差压变送器：检测上、下二个水箱的液位。其型号：FB0803BAEIR，测量范围：0～1.6KPa，精度：0.5。输出信号：4～20mA DC。 涡轮流量传感器：测量电动调节阀支路的水流量。其型号：LWGY－6A，公称压力：6.3MPa，精度：1.0％，输出信号：4～20mA DC 温度传感器：本装置采用了两个铜电阻温度传感器，分别测量锅炉内胆、锅炉夹套的温度。经过温度传感器，可将温度信号转换为4～20mA DC电流信号。 （气体）扩散硅压力变送器：用来检测压力容器内气体的压力大小。其型号：DBYG-4000A/ST2X1，测量范围：0.6～3.5Mpa连续可调，精度：0.2，输出信号为4～20mA DC。 3、执行机构 电气转换器：型号为QZD-1000，输入信号为4～20mA DC，输出信号：20～100Ka气压信号，输出用来驱动气动调节阀。 气动薄膜小流量调节阀：用来控制压力回路流量的调节。型号为ZMAP－100，输入信号为4～20mA DC或0～5V DC，反馈信号为4～20mA DC。气源信号 压力：20~100Kpa，流通能力：0.0032。阀门控制精度：0.1％～0.3％，环境温度：－4～＋200℃。 SCR移相调压模块：采用可控硅移相触发装置，输入控制信号0～5V DC或4～20mA DC 或10K电位器，输出电压变化范围：0～220V AC，用来控制电加热管加热。 水泵：型号为UPA90，流量为30升／分，扬程为8米，功率为180W。

系统分析实验报告2016

本科实验报告 课程名称：系统分析与设计 实验项目：《》实验实验地点： 专业班级：学号： 学生姓名： 指导教师： 2016年11月日

一、实验目的 通过《系统分析与设计》实验，使学生在实际的案例中完成系统分析与系统设计中的主要步骤，并熟悉信息系统开发的有关应用软件，加深对信息系统分析与设计课程基础理论、基本知识的理解，提高分析和解决实际问题的能力，使学生在实践中熟悉信息系统分析与设计的规范，为后继的学习打下良好的基础。 二、实验要求 学生以个人为单位完成，自选题目，班内题目不重复，使用UML进行系统分析与设计，并完成实验报告。实验报告（A4纸+电子版)在最后一次上课时提交（10周）。 三、实验主要设备：台式或笔记本计算机 四、实验内容 1 选题及项目背景 学生填写自选题目 2 定义 学生填写（对自选项目系统进行描述200-400字） 3 参考资料 学生填写 4 系统分析与设计 4.1需求分析 4.1.1识别参与者 学生填写 4.1.2 对需求进行捕获与描述 学生填写时删除以下括号内容 （内容要求1：对每个用例进行概要说明，参考以下格式： 用例名称：删除借阅者信息执行者：管理员 目的：完成一次删除借阅者信息的完整过程。） （内容要求2：选择其中一个用例（如下订单）给出其用例描述。格式参考下表

） 4.1.3 用例图 通过已掌握的需求，初步了解系统所要完成的功能。下面给出用例图。 4.1.4 分析与讨论 1)建模用例图的步骤、方法？ 2)如何识别系统的参与者？应该如何划分用例，应注意哪些问题？ 3)心得 4.2 建立对象模型 4.2.1 候选类的数据字典 学生填写 4.2.2定义类 （内容以“书籍信息”类为例列出该类的属性和操作如下： “书籍信息”类 ?属性 国际标准书号(ISBN)：文本(String) 书名(name)：文本

自动控制系统实验报告

自动控制系统实验报告 学号： 班级： 姓名: 老师：

一．运动控制系统实验 实验一.硬件电路的熟悉和控制原理复习巩固 实验目的：综合了解运动控制实验仪器机械结构、各部分硬件电路以及控制原理，复习巩固以前课堂知识，为下阶段实习打好基础。 实验内容：了解运动控制实验仪的几个基本电路： 单片机控制电路（键盘显示电路最小应用系统、步进电机控制电路、光槽位置检测电路） ISA运动接口卡原理（搞清楚译码电路原理和ISA总线原理） 步进电机驱动检测电路原理（高低压恒流斩波驱动电路原理、光槽位置检测电路）两轴运动十字工作台结构 步进电机驱动技术（掌握步进电机三相六拍、三相三拍驱动方法。） 微机接口技术、单片机原理及接口技术，数控轮廓插补原理，计算机高级语言硬件编程等知识。 实验结果： 步进电机驱动技术： 控制信号接口： （1）PUL：单脉冲控制方式时为脉冲控制信号，每当脉冲由低变高是电机走一步；双 脉冲控制方式时为正转脉冲信号。 （2）DIR：单脉冲控制方式时为方向控制信号，用于改变电机转向；双脉冲控制方式 时为反转脉冲信号。

（3）OPTO ：为PUL 、DIR 、ENA 的共阳极端口。 （4）ENA ：使能/禁止信号，高电平使能，低电平时驱动器不能工作，电机处于自由状 态。 电流设定： （1）工作电流设定： （2）静止电流设定： 静态电流可用SW4 拨码开关设定，off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将SW4 设成off ，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4 秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 （3）细分设定： （4）步进电机的转速与脉冲频率的关系 电机转速v = 脉冲频率P * 电机固有步进角e / (360 * 细分数m) 逐点比较法的直线插补和圆弧插补： 一．直线插补原理： 如图所示的平面斜线AB ，以斜线起点A 的坐标为x0，y0，斜线AB 的终点坐标为(xe ，ye)，则此直线方程为： 00 00Y Ye X Xe Y Y X X --= -- 取判别函数F ＝(Y —Y0)(Xe —Xo)—(X-X0)(Ye —Y0)

串级控制系统

过程控制 实验报告实验名称：串级控制班级： 姓名： 学号：

实验二 串级控制系统 一、实验目的 1) 通过本实验，了解串级控制系统的基本结构以及主、副回路的性能特点。 2) 掌握串级控制系统的设计思想和主、副回路控制器的参数整定方法。 二、 实验原理 串级控制系统由两个或两个以上的控制器、相应数量的检测变送器和一个执行器组成。控制器相串联，副控制器的输入由主控制器的输出设定。主回路是恒值控制系统，对主控制器的输出而言，副回路是随动系统，对二次扰动而言，副回路是恒值控制系统。 串级控制的主要优点可概括如下: 1) 由于副回路的存在，改善了对象的部分特性，使系统的工作频率提高，加快了调节过程。 2) 由于副回路的存在，串级控制系统对二次扰动具有较强的克服能力。 3) 串级控制系统提高了克服一次扰动的能力和回路参数变化的自适应能力。 串级控制系统副回路的设计原则： 1) 副回路应尽量包含生产过程中主要的、变化剧烈、频繁和幅度大的扰动。在可能的情况下力求包含尽可能多的扰动。 2) 当对象具有较大纯滞后时，在设计时应使副回路尽量少包括或不包括纯滞后。 3) 当对象具有非线性环节时，在设计时应使非线性环节于副环之中。 4) 副回路设计时应考虑主、副对象时间常数的匹配，以防共振。 5) 所设计的副回路需考虑到方案的经济性和工艺的合理性。 串级控制系统常用的控制器参数整定方法有逐步逼近法、两步法、一步法等。 ? 逐步逼近法 1) 在主回路断开的情况下，求取副控制器的整定参数； 2) 将副控制器的参数设置在所求的数值上，使串级控制系统主回路闭合，以求取主调节器的整定参数值； 3) 将主调节器参数设置在所求值上，再次整定副控制器的参数值。 4) 如控制品质未达到指标，返回2)继续。 三、实验内容 某系统的主、副对象传递函数分别为： 122 11 (),()301(101)(1)P P G s G s s s s = = +++

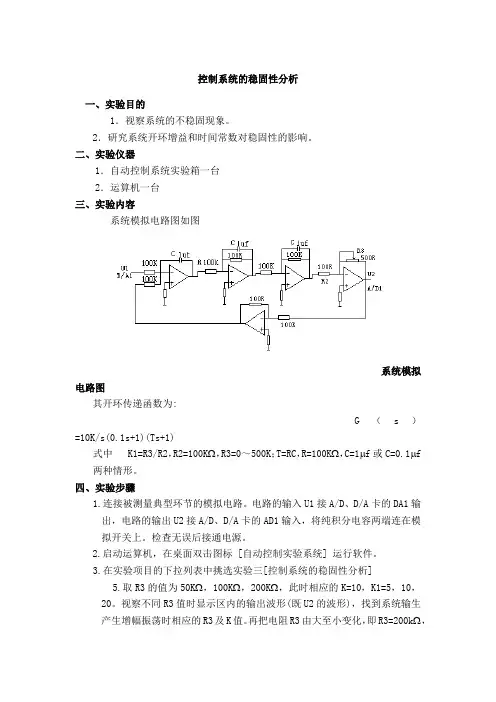

控制系统的稳定性分析
