高效空气过滤器的更换
过滤器, 空气
在下列任何一种情况下，应更换高效空气过滤器：
表10-6洁净室的净化空气监测频数
1、气流速度降到最低限度。即使更换初效、中效空气过滤器后，气流速度仍不
能增加。
2、高效空气过滤器的阻力达到初阻力的1.5倍~2倍。
3、高效空气过滤器出现无法修补的渗漏。
在更换净化空调系统中各级空气过滤器时应注意以下几个
问题：
6、末端过滤器更换后的综合性能检测
净化空调系统中热、湿处理设备、风机在与过滤器更换后，应起动系统风机使净化系统投入运行，并进行综合性能的检测，检测的主要内容为：
1）系统送、回风量、新风量、排风量的测定
系统送、回风量、新风量、排风量的测定，是在风机空气入口处
或风管上有风量测定孔处进行测定，并调整有关调节机构。
测定时所使用的仪器仪表一般为：毕托管和微压计或叶轮风速仪、热球
式风速仪等。
2）洁净室内气流速度及均匀性的测定
单向流洁净室，垂直单向流洁净室在高效过滤器下方10cm处（美国标准定为30cm）和距地坪80cm工作区水平平面上进行测定，测点间距
≯2m，测点数不少于10个。
非单向流洁净室（即乱流洁净室）内气流速度，一般为测定送风口下方10cm处风速，测点数可根据送风口的大小适当布置即可（一般为1~5个
测点）。
3）室内空气温度和相对湿度的检测
（1）室内空气温度和相对湿度测定之前，净化空调系统应已连续运行至少24h，对于有恒温要求的场所，根据对温度和相对湿
度波动范围的要求，测定宜连续进行8h以上。每次测定间隔
不大于30min。
（2）根据温度和相对湿度的波动范围，应选择相应的具有足够精
度的仪表进行测定。
（3）室内测点一般布置在以下各处：
a、送、回风口处
b、恒温工作区内具有代表性的地点
c、室中心
d、敏感元件处
所有测点宜在同一高度处，离地坪0.8m，也可以根据恒温区的大小，分别布置在离地不同高度的几个平面上，测点距外表面应大于0.5m。
4）室内气流流型的检测
对于室内气流流型的检测，实际是检查洁净室内的气流组织方式是否能满足洁净室洁净度的一个关键问题，如果洁净室内的气流流型不能满足气流组织的要求，则洁净室内的洁净度也不会或很难达到要求。
洁净室内气流组织一般为顶送下回形式。检测时需要解决以下两个
问题：
（1）测点布置方法
（2）用发烟器或悬挂单丝线的方法逐点观察和记录气流的流向，并在有测
点布置的剖面图上标出气流流向。
（3）将此次测定记录与上次测定记录进行对比，发现有不相符或与室内气流组织方式相矛盾的现象，则应分析其原因并加以处理。
5）流线不行性的检测（用于单向流洁净室内流线平行性的检测）
（1）可以用单线线来观察送风平面的气流流向，一般每台过滤器
对应一个观察点。
（2）用量角器测定气流流向偏离规定方向的角度：试验的目的是为了验证整个工作区气流平行度以及洁净室限制内部产生污
染的扩散性能。使用的器材有；等动力烟雾发生器，铅垂或
水平仪，卷尺，指示器和机架。
6）室内静压的测定和控制
7）室内洁净度的检测
8）室内浮游菌和沉降菌的检测
9）室内噪声的检测
1、空气过滤器的更换周期
净化空调系统中所使用的各级空气过滤器在什么情况下应该更换，应根
据各自的具体条件。
1）新风空气过滤器（又称预过滤器或初过滤器、粗效过滤器）和中间空气过滤器（又称中效空气过滤器）的更换，可以在空气阻力为初阻
力值的2倍时进行。
2）末端空气过滤器（一般为亚高效、高效、超高效空气过滤器）的更
换。
国标GBJ73-84中是这样规定的，气流速度降到最低限度，即使更换初效、中效过滤器后，气流速度仍不能增大；高效空气过滤器的阻力达到初阻力的两倍；高效空气过滤器出现无法修补的渗漏时则应予以更换。
2、空气过滤器的选用
净化空调在运行一段时间后，系统中所使用的空气过滤器则必须进行更
换。过滤器的更换应注意以下几点：
1）首先应尽量采用与原使用的过滤器型号、规格、性能（甚至包括生
产厂）一致的空气过滤器。
2）采用新型号、规格的空气过滤器时应考虑原安装框架的安装可能性，同时还应考虑3、空气过滤器的拆除和净化空调系统送、回风管路的清扫对于净化空调系统在原空气过滤器进行拆除之前（主要是指末端的高效或超高效空气过滤器），应对洁净室内的设备，地板等可采用塑料薄膜进行包裹和覆盖，以防在末端空气过滤器拆除中和拆除后，风道、静压箱等处积存的灰尘落下对设备和地板造成污染。
系统中的空气过滤器拆除后，应对安装框架、空调器、送、回风管道进
行认真彻底的清扫。
在系统中拆除空气过滤器时，建议按照初效（新风）过滤器、中效过滤器、亚高效过滤器、高效过滤器和超高效空气过滤器的顺序进行，
这样可以减少进入洁净室的灰尘量。
由于净化空调系统末端空气过滤器更换一次并非易事，同时更换周期也较长，因此建议在更换末端空气过滤器的同时，对系统中的所有设
备进行一次大修。
4、清除细小尘粒
在系统中空气过滤器拆除和全面清除后，可以启动系统中的风机对全部
风管主要是送风管）和末端过滤器安装框架及洁净室进行吹除，以清除粘附在各有关表面上的细小尘粒其耐火的性能。
5、末端（亚高效、高效、超高效）空气过滤器的更换
在净化空调系统中，各级空气过滤器的安装，对保证洁净室的洁净度起
关键作用的是末端过滤器。
洁净室的终端过滤器一般使用高效、超高效过滤或低渗透率的过滤器，这些过滤器的滤尘效率都非常高，因此有容易堵塞的缺点。一般在洁净室的运行中，往往由于室内工作的关系和为了保证洁净室的洁净度，不便在洁净室内和净化空调系统中的主送风道简单地拆卸和更换终端过滤器，因而在终端过滤器的上风侧为了把粒子浓度有效地降低到洁净室的洁净度所需要的浓度，同时为了延长终端过滤器的寿命，要在高效或超高效过滤器的前面设置中间过滤器。
过滤器使用更换周期 空气过滤器是空调净化系统的核心设备，过滤器对空气形成阻力，随着过滤器积尘的增加，过滤器阻力将随着增大。当过滤器积尘太多，阻力过高，将使过滤器通过风量降低，或者过滤器局部被穿透，所以，当过滤器阻力增大到某一规定值时，过滤器将报废。因此，使用过滤器，要掌握合适的使用周期。在过滤器没有损坏的情况下，一般以阻力判定使用寿命。 过滤器的使用寿命除了取决于其本身的优劣，如：过滤材料、过滤面积、结构设计、初始阻力等，还与空气中的含尘浓度，实际使用风量，终阻力的设定等因素有关。 掌握合适的使用周期，必须了解其阻力的变化情况，首先必须了解如下定义： 1.额定初阻力：在额定风量下，过滤器样本、过滤器特性曲线或过滤器检测 报告所提供的初阻力。 2.设计初阻力：系统设计风量下，过滤器阻力（应由空调系统设计师提供）。 3.运行初阻力：系统运行之初，过滤器的阻力，如果没有测量压力的仪表， 就只能取设计风量下的阻力作为运行初阻力（实际运行的风量不可能完全等于设计风量）； 运行中应定期检查过滤器的阻力超出初阻力的情况，以决定何时更换过滤器。过滤器更换周期，见下表（仅供参考）：
特别说明：低效率过滤器一般使用粗纤维滤料，纤维间空隙大，过大的阻力有可能将过滤器上的积尘吹散，这种情况下，过滤器阻力不再增高，但过滤效率降到几乎为零，因此要严格控制粗效过滤器的终阻力值！ 确定终阻力要综合考虑几种因素。终阻力定的低，使用寿命短，长期更换费用（过滤器费用、人工费用，和废弃处理费用）相应就高，但运行能耗低，因此每种过滤器应该有最经济的终阻力值。 终阻力建议值： 过滤器越脏，阻力增长越快。过高的终阻力不意味着过滤器使用寿命会延长，过高阻力会使空调系统风量锐减。过高的终阻力是不可取的。 建议贵院洁净室过滤器清洗及更换周期表：
初/中/高效过滤器清洗及更换标准操作规程 1.目的：建立一个初、中、高效空气过滤处理更换标准操作规程，使空调系统卫 生符合医疗器械生产质量管理规范。 2.范围：适用于空调系统的采风口粗过滤网（凹凸网）、初效过滤网、中效过滤 器、高效空气过滤器清洗及更换。 3.责任：空调操作人员对实施本规程负责。 4.内容： 4.1初效过滤网、中效过滤器、高效过滤器使用更换必须符合生产工艺条件对生产空调系统基本要求，同时达到必须的生产条件。 4.2采风口凹凸网过滤器（采风口粗过滤网） 4.2.1采风口粗过滤网每30个工作日必须更换(清洗)一次，更换下采风口粗过滤网进行清洗（自来水冲洗，不得用刷子、高压水枪），并全面检查采风口粗过滤网有无破损（如有破损即不得再次使用），当采风口粗过滤网清洗完毕应统一放置相对密封房间阴干，待滤网干透后，工作人员再逐一检查一遍采风口粗过滤网有无破损，查验合格后方可安装使用，如采风口粗过滤网有破损及时更换。 4.2.2采风口粗过滤网根据破损情况进行更换，但最长使用年限不得超过2年。 4.2.3在春秋多风尘季节相应增加采风口粗过滤网清洗次数。 4.2.4当供风量不足时及时清洗采风口粗过滤网上尘埃。 4.2.5拆卸采风口粗过滤网可以在不停机组情况下进行，但须及时安装新采风口粗过滤网。 4.2.6每次清洗更换采风口过滤网，须填写《采风口过滤网清洗更换记录表》。 4.3初效过滤网： 4.3.1要求每季度必须打开机箱检查，查看各初效过滤网框有无破损，并对初效过滤网全面清洗一次。
4.3.2每次清洗初效过滤网，必须将初效过滤网拆卸下来（严禁框架上用水直接清洗），放置于专用清洗间，用清水（自来水）反复清洗，清洗同时检查滤网有无破损，如有破损及时更换（清洗时不得使用高温水、高压水），当滤网清洗完毕应统一放置相对密封房间阴干，待滤网干透后，工作人员再逐一检查一遍过滤器有无破损，查验合格后方可安装使用，如初效过滤网有破损及时更换。 4.3.3在初效过滤网拆下清洗时，工作人员应同时将空调机箱内部反复用清水清洗，可拆洗的部位要拆下清洗，将设备表面清理干净，最后用干布（布不得掉毛）统一清擦一遍，直至箱体内达到无尘要求，方可安装初效过滤网。 4.3.4初效过滤网更换时间根据破损情况进行更换，但最长使用年限不得超过2年。 4.3.5每次更换、清洗初效过滤网、机箱应及时填写《初效过滤器清洗更换记录表》，并备档待查。 4.4 中效过滤器： 4.4.1中效过滤器要求每季度必须打开机箱全面检查，中效框架的固定及密封，并对中效全面检查一次，查看中效袋体有无破损，并全面吸尘一次。 4.4.2每次中效吸尘必须将中效过落袋拆卸下来用专用吸尘器吸尘，在吸尘操作中，工作人员需注意吸尘器吸管不得将中效袋弄破，并逐一检查每条袋体颜色是否正常，袋体是否有开线、破漏现象等，如袋体出现破损，灰尘过多工作人员应及时更换。 4.4.3在中效拆卸下吸尘时，工作人员应及时清扫其框架、擦洗干净，以达到无尘要求，方可安装中效过滤器。 4.4.4安装中效过滤器，应将袋体与框架压平，并固定防止出现缝隙。 4.4.5中效过滤器更换时间，根据袋体破损和容尘情况进行更换，但最长使用年限不得超过二年。 4.4.6每次清洗更换中效过滤器应及时填写《中效过滤器清洗更换记录表》。 4.5高效过滤器的更换 4.5.1对于高效过滤器，当过滤器的阻力值大于450Pa时；或当出风面气流速度降到最低限度，即使更换粗效、中效过滤器后，气流速度仍不能增大；或当高效过滤器表面出现无法修补的渗漏情况，均须更换新的高效过滤器；如没有上
初、中、高效过滤器的维护与保养 1.各类空气过滤器、高效空气过滤器在安装前，不允许用手撕毁或打开包装袋或包装膜;应严格按照高效过滤器包装箱上标注的方向标准存放空气过滤器;在高效空气过滤器的搬运过程中，应轻拿、轻放，避免剧烈的振动和碰撞。 2.对于高效过滤器，安装方向必须正确：用波纹板组合过滤器在竖向安装时，波纹板必须垂直于地面;过滤器在竖向与框架之间的连接，严禁渗漏、变形、破损和漏胶等，安装后必须保证内壁清洁，无浮尘、油污、锈蚀及杂物等。。 3.检验方法：观察或白绸布擦拭检查。 4.高效过滤器安装前，必须对洁净室进行全面清扫、擦净，净化空调系统内部如有积尘，应再次清扫、擦净，达到清洁要求。如在技术夹层或吊顶内安装高效过滤器，则技术层或吊顶内也应进行全面清扫、擦净。 5.高效过滤器的运输和存放应按照生产厂标志的方向搁置。在运输过程中，应轻拿轻放，防止剧烈振动和碰撞，不可以强制装卸。 6.高效过滤器安装前，必须在安装现场拆开包装进行外观检查，内容包括：滤纸、密封胶和框架有无损坏;边长、对角
线和厚度尺寸是否符合要求;框架有无毛刺和锈斑(金属框);有无产品合格证，技术性能是否符合设计要求。然后按照国家标准《洁净室施工及验收规范》〔JGJ71-90〕的规定的方法进行检查，合格的应立即安装。 7.洁净度级别等于和高于100级洁净室用的高效过滤器，安装前应按《洁净室施工及验收规范》〔JGJ71-90〕的规定的方法检漏，并符合规定的要求。 8.安装高效过滤器时，外框上箭头应和气流方向一致;当其垂直安装时，滤纸折痕方向应垂直于地面。 9.安装粗效平板式或折叠式过滤器，应使镀锌网面在出风背面方向。安装袋式过滤器，则应使滤袋长度方向垂直于地面，不可使滤袋方向平行于地面安装; 10.在正常使用条件下，平板、折叠式粗效或中效过滤器，一般1—3月更换一次，要求不严的区域，可将滤料更换下来后可以用含有清洁剂的清水浸泡、冲洗，然后凉干再换上;一般冲洗1-2次后，必须更换新的过滤器，以保证过滤效率。 11.对于袋式粗效或中效过滤器，在正常使用条件下(平均每天8小时，连续运转)，一般使用7—9周即应更换新的。
副本编号：***制药厂
一.目的： 建立高效空气过滤器更换规程，以明确为生产环境提供洁净空气的高效空气过滤器技术要求、购买与验收、安装及检漏、洁净度测试，最终保证空气洁净度符合规定要求。 二.范围： 1、本标准适用于***制药厂精烘包车间药品生产过程中，用于为生产环境提供洁净空气的空气过滤系统中高效空气过滤器的更换规定，包括以下部位： 1.1HVAC系统（又叫空气净化系统）； 1.2医药喷雾干燥塔进风过滤系统； 1.3医药气流粉碎进风过滤系统。 三.职责： 1、提取车间维修人员：按本标准要求，负责对高效空气过滤器的验收、存放，更换前的卫生清洁和更换，并配合检测人员检漏测试工作。 2、洁净区操作人员：按本标准要求，负责配合维修人员对洁净区卫生清洁和高效空气过滤器更换工作。 3、HVAC系统操作人员：负责按本标准要求，对高效空气过滤器安装前的空吹工作。 4、QC人员：负责对已安装的高效过滤器检漏、风量测试、洁净度检测，并出具测试记录。 5、医药工段长、提取车间主任：按本标准要求，负责对高效空气过滤器的购买计划申报，并组织验收、存放、安装、检漏、洁净度测试工作。 6、设备科：负责高效空气过滤器计划审核，并报公司设备部审批，记录收集与存档管理。 7、质量科：负责按本标准要求，对高效空气过滤器实行全过程监督管理。 四.引用文件 1、高效空气过滤器国家标准 GB13554-92 2、洁净厂房设计规范 GB50073-2001 3、洁净室施工及验收规范 JGJ71 90 五.定义： 1、高效空气过滤器（HEPA）：由滤芯、框架和密封垫组成。在额定风量下，对粒径大于等于0.3um粒子的捕集效率在99.9%以上及气流阻力在250Pa以下的空气过滤器。 2、有分隔板过滤器：滤芯是按所需深度将滤料往返折叠制成，在被折叠的滤料之间靠波纹分隔板支撑着，形成空气通道的过滤器。 3、无分隔板过滤器：滤芯是按所需深度将滤料往返折叠制成，但在被折叠的滤料之间是用纸带（或线、线状粘结剂或其他支撑物）支撑着，形成空气通道的过滤器。 4、检漏试验：检查空气过滤器及其与安装框架连接部位等的密封性试验。 5、洁净度测试：即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子
高效过滤器的更换标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
高效空气过滤器的更换 , 在下列任何一种情况下，应更换高效空气过滤器： 表10-6洁净室的净化空气监测频数 能增加。 2、高效空气过滤器的阻力达到初阻力的倍~2倍。 3、高效空气过滤器出现无法修补的渗漏。 在更换净化空调系统中各级空气过滤器时应注意以下几个问题： 6、末端过滤器更换后的综合性能检测 净化空调系统中热、湿处理设备、风机在与过滤器更换后，应起动系统风机使净化系统投入运行，并进行综合性能的检测，检测的主要内容
为： 1）系统送、回风量、新风量、排风量的测定 系统送、回风量、新风量、排风量的测定，是在风机空气入口处或风管上有风量测定孔处进行测定，并调整有关调节机构。 测定时所使用的仪器仪表一般为：毕托管和微压计或叶轮风速仪、热球 式风速仪等。 2）洁净室内气流速度及均匀性的测定 单向流洁净室，垂直单向流洁净室在高效过滤器下方10cm处（美国标准定为30cm）和距地坪80cm工作区水平平面上进行测定，测点 间距≯2m，测点数不少于10个。 非单向流洁净室（即乱流洁净室）内气流速度，一般为测定送风口下方10cm处风速，测点数可根据送风口的大小适当布置即可（一般为1~5 个测点）。 3）室内空气温度和相对湿度的检测 （1）室内空气温度和相对湿度测定之前，净化空调系统应已连续运行至少24h，对于有恒温要求的场所，根据对温度和相对 湿度波动范围的要求，测定宜连续进行8h以上。每次测定 间隔不大于30min。 （2）根据温度和相对湿度的波动范围，应选择相应的具有足够精

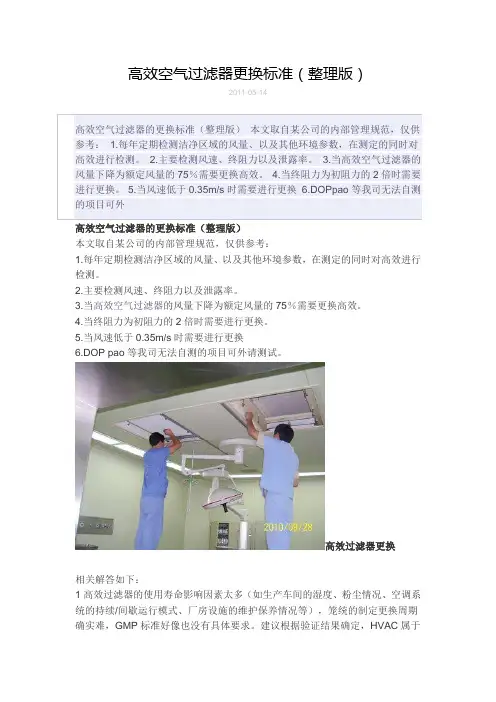

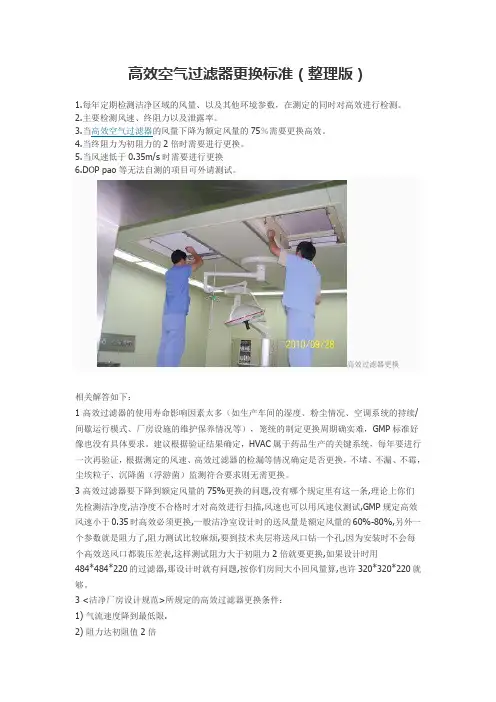

高效空气过滤器更换标准（整理版） 2011-05-14 高效空气过滤器的更换标准（整理版） 本文取自某公司的内部管理规范，仅供参考： 1.每年定期检测洁净区域的风量、以及其他环境参数，在测定的同时对高效进行检测。 2.主要检测风速、终阻力以及泄露率。 3.当高效空气过滤器的风量下降为额定风量的75％需要更换高效。 4.当终阻力为初阻力的2倍时需要进行更换。 5.当风速低于0.35m/s时需要进行更换 6.DOP pao等我司无法自测的项目可外请测试。 高效过滤器更换 相关解答如下： 1 高效过滤器的使用寿命影响因素太多（如生产车间的湿度、粉尘情况、空调系统的持续/间歇运行模式、厂房设施的维护保养情况等），笼统的制定更换周期确实难，GMP标准好像也没有具体要求。建议根据验证结果确定，HVAC属于
