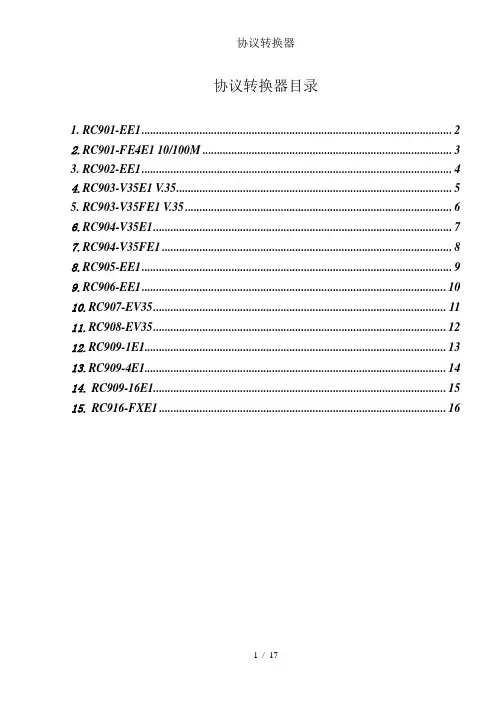

协议转换器目录
1. RC901-EE1 (2)
2.RC901-FE4E1 10/100M (3)
3. RC902-EE1 (4)
4.RC903-V35E1 V.35 (5)
5. RC903-V35FE1 V.35 (6)
6.RC904-V35E1 (7)
7.RC904-V35FE1 (8)
8.RC905-EE1 (9)
9.RC906-EE1 (10)
10.RC907-EV35 (11)
11.RC908-EV35 (12)
12.RC909-1E1 (13)
13.RC909-4E1 (14)
14. RC909-16E1 (15)
15. RC916-FXE1 (16)
1. RC901-EE1
RC系列接口转换器
RC901-EE1
以太网至单路E1接口转换器，
台式设备
产品概述
RC901-EE1系列台式10Base-T以太网转单路E1接口转换器是提供10Base-T以太网和E1接口转换的通信设备。RC901-EE1提供一个E1接口和一个以太网RJ45接口，提供E1线路2048K速率的传输
基本特性
·丰富的告警信息，具有E1线路故障分析告警功能，可轻松判断故障点
·智能自动复位系统，防死机，保障运营
·提供E1线路单路的环回功能，维护方便
·支持E1线路中断告警故障转移，上报交换机
·内建64Mb超大缓存，缓解突发冲击
·内置MAC地址列表，具有地址过滤功能，提高E1链路的效率
·支持E1的75欧姆非平衡接口和120欧姆平衡接口可选
·支持IEEE802.1q VLAN
·支持SPANNING TREE构造容错网络
·支持CRC校验功能的使能
·以太网接口10M工作速率固定、双工方式可选
·紧凑的小机箱结构，物理尺寸为157×120×32mm
·交流220V/直流-48V可选，内置电源
·设备功耗：3W
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议（本设备不支持时隙分配）
·抖动：符合ITU-T G.823建议
以太网接口指标
·符合IEEE 802.3协议标准，可设定全/半双工方式
2.RC901-FE4E1 10/100M
RC系列接口转换器
RC901-FE4E1 10/100M
快速以太网至四路E1接口转换器，
台式设备
产品概述
RC901-FE4E1系列台式10/100M快速以太网转四路E1接口转换器是提供10/100M快速以太网和E1接口转换的通信设备。RC901-FE4E1提供四个E1接口和一个10/100M快速以太网RJ45接口，提供四路E1线路的传输
基本特性
·具有4路E1线路，每路提供2048Kbps带宽
·自动判断可用E1链路并且进行带宽调整
·内建64M bit超大缓存，缓解突发冲击
·可存储1K个MAC地址，具有地址过滤功能，提高E1链路的效率
·智能自动复位系统，防死机，保障运营
·支持存储转发和实时转发两种模式，适合传输各种数据信息
·具有E1线路故障分析告警功能，可轻松判断故障点
·支持E1线路告警故障转移，上报交换机
·提供E1线路的环回功能，维护方便
·支持CRC校验功能的使能
·支持IEEE802.1q VLAN
·支持SPANNING TREE构造容错网络
·支持E1的75欧姆非平衡接口和120欧姆平衡接口可选
·具有10/100Mbps自适应、全/半双工自协商能力
·具有自动交叉网线功能，可轻松连接交换机、网卡、路由器。
·物理尺寸为440×43.6×180mm(标准19英寸1U机箱)
·交流220V/直流-48V电源可选，功耗小于5W
·设备功耗：≤ 5W
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议（本设备不支持时隙分配）
·抖动：符合ITU-T G.823建议
以太网接口指标
·符合IEEE 802.3、IEEE802.3u协议标准
3. RC902-EE1
RC系列接口转换器
RC902-EE1 可网管，
以太网至单路E1接口转换器模块
产品概述
RC902-EE1系列卡式10Base-T以太网转单路E1接口转换器是提供10Base-T以太网和E1接口转换的通信设备。RC902-EE1提供一个E1接口和一个10M以太网RJ45接口，提供E1线路2048K速率的传输。
基本特性
·与RC002系列十六槽机箱或四槽机箱配合使用，可实现网管功能
·丰富的告警信息，具有E1线路故障分析告警功能，可轻松判断故障点
·智能自动复位系统，防死机，保障运营
·提供E1线路单路的环回功能，维护方便
·支持E1线路中断告警故障转移，上报交换机
·内建64Mb超大缓存，缓解突发冲击
·内置MAC地址列表，具有地址过滤功能，提高E1链路的效率
·支持E1的75欧姆非平衡接口和120欧姆平衡接口可选
·支持IEEE802.1q VLAN
·支持SPANNING TREE构造容错网络
·支持CRC校验功能的使能
·以太网接口10M工作速率固定、双工方式可选
·模块化结构，物理尺寸为：152（宽）×16（高）×76（深）单位：mm
·交流220V/直流-48V可选，内置电源
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议（本设备不支持时隙分配）
·抖动：符合ITU-T G.823建议
以太网接口指标
·符合IEEE 802.3协议标准，可设定全/半双工方式
RC系列接口转换器
RC903-V35E1 V.35
至透明E1接口转换器（台式设备）
产品概述
RC903-V35E1系列台式V.35至透明E1接口转换器是利用E1线路远距离传输V.35接口信号的通信设备，为路由器到路由器之间的远程连接提供了解决方案。RC903-V35E1提供一个V.35接口和一个E1接口，支持E1提供2048K的透明传输。
基本特性
·提供一个V.35接口和一个G.703接口，提供2.048Mbps的V.35接口带宽
·V.35接口工作方式，DCE采用ISO 2593 阴性连接器（M34针），无需外接转换线
·V.35接口收发数据与收发时钟的对应关系可选择，适合不同品牌路由器的要求
·采用三种时钟方式：主时钟、从时钟、终端时钟
·故障转移功能，将E1接收侧告警、发送侧告警转移给V.35接口DCD、CTS信号
·支持E1接口的75欧姆BNC和120欧姆RJ-45可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·紧凑的小机箱结构，物理尺寸：120（宽）×39（高）×156（深）单位：mm
·交流220V/直流-48V电源可选，内置电源
·设备功耗：小于3W
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·抖动：符合ITU-T G.823建议
V.35(DCE)接口指标
·物理特性：符合ITU-T V.35建议
·接口类型：ISO 2593阴性连接器
·工作方式：DCE
·接口速率：2048Kbps
RC系列接口转换器
至成帧E1接口转换器（台式设备）
产品概述
RC903-V35FE1系列台式V.35至成帧E1接口转换器是利用E1线路远距离传输V.35接口信号的通信设备，为路由器到路由器之间的远程连接提供了解决方案。RC903-V35FE1提供一个V.35接口和一个E1接口，支持N×64Kbps（N=1~31）的成帧传输。
基本特性
·提供透明和成帧两种工作模式
透明方式时，V.35接口带宽2048Kbps
成帧方式时，V.35接口带宽可设置N×64Kbps（N=1~31）
·E1接口符合G.704帧结构要求，可根据线路情况调整帧格式选项，支持PCM31、PCM30时隙调整，适用于不同传输系统。
·提供3种时钟方式：主时钟、从时钟、V.35终端时钟
·故障转移功能，将E1接收侧告警、发送侧告警转移给V.35接口DCD、CTS信号
·V.35接口收发数据与收发时钟的对应关系可选择，适合不同品牌路由器的要求
·V.35接口工作方式DCE，采用ISO 2593 阴性连接器（M34针），无需外接转换线
·成帧方式成对使用时，可控制远端E1口环回测试
·成帧方式成对使用时，可让远端的带宽自动跟随本端的带宽设置
·支持E1接口的75欧姆BNC和120欧姆RJ-45可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·小巧结构，置于桌面,物理尺寸：120（宽）×39（高）×156（深）单位：mm
·交流220V/直流-48V电源可选，功耗小于3W
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议
·抖动：符合ITU-T G.823建议
V.35(DCE)接口指标
·物理特性：符合V.35接口标准
·接口类型：ISO 2593阴性连接器（34针母口）
·工作方式：DCE
·接口速率：E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）
·E1透明模式时，V.35接口速率2048kbps
RC系列接口转换器
可网管，
V.35至透明E1接口转换器模块
产品概述
RC904-V35E1系列卡式V.35至透明E1接口转换器是利用E1线路远距离传输V.35接口信号的通信设备，为路由器到路由器之间的远程连接提供了解决方案。RC904-V35E1提供一个V.35接口和一个E1接口，支持E1提供2048K的透明传输。
基本特性
·提供一个V.35接口和一个G.703接口，提供2.048Mbps的V.35接口带宽
·与RC002系列十六槽机箱或四槽机箱配合使用，可实现网管功能
·V.35接口收发数据与收发时钟的对应关系可选择，适合不同品牌路由器的要求
·采用三种时钟方式：主时钟、从时钟、终端时钟
·故障转移功能，将E1接收侧告警、发送侧告警转移给V.35接口DCD、CTS信号
·支持E1接口的75欧姆BNC和120欧姆RJ-45可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·模块化结构，物理尺寸：152（宽）×16（高）×76（深）单位：mm
·配合内置电源的RC002-16十六槽机箱、四槽机箱或者单槽机箱配置灵活
·交流220V/直流-48V电源可选，内置电源
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·抖动：符合ITU-T G.823建议
V.35(DCE)接口指标
·物理特性：符合ITU-T V.35建议
·接口类型：DB26阴性连接器
·工作方式：DCE
·接口速率：2048Kbps
RC系列接口转换器
RC904-V35FE1 可网管，
V.35至成帧E1接口转换器模块
产品概述
RC904-V35FE1系列卡式V.35至成帧E1接口转换器是利用E1线路远距离传输V.35接口信号的通信设备，为路由器到路由器之间的远程连接提供了解决方案。RC904-V35FE1提供一个V.35接口和一个E1接口，支持N×64Kbps（N=1~31）的成帧传输。
基本特性
·与RC002系列十六槽机箱或四槽机箱配合使用，可实现网管功能
·提供透明和成帧两种工作模式
透明方式时，V.35接口带宽2048Kbps
成帧方式时，V.35接口带宽可设置N×64Kbps（N=1~31）
·E1接口符合G.704帧结构要求，可根据线路情况调整帧格式选项，支持PCM31、PCM30时隙调整，适用于不同传输系统。
·提供3种时钟方式：主时钟、从时钟、V.35终端时钟
·故障转移功能，将E1接收侧告警、发送侧告警转移给V.35接口DCD、CTS信号
·V.35接口收发数据与收发时钟的对应关系可选择，适合不同品牌路由器的要求
·成帧方式成对使用时，可控制远端E1口环回测试
·成帧方式成对使用时，可让远端的带宽自动跟随本端的带宽设置
·支持E1接口的75欧姆BNC和120欧姆RJ-45可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·物理尺寸：152（宽）×16（高）×76（深）单位：mm
·配合内置电源的RC002-16十六槽机箱、四槽机箱或者单槽机箱配置灵活
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议
·抖动：符合ITU-T G.823建议
V.35(DCE)接口指标
·物理特性：符合V.35接口标准
·接口类型：DB26阴性连接器
·工作方式：DCE
·接口速率：E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）
·E1透明模式时，V.35接口速率2048kbps
RC系列接口转换器
RC905-EE1
以太网至成帧E1接口转换器
（台式设备）
产品概述
RC905-EE1系列台式10Base-T以太网转单路E1接口转换器是提供10Base-T以太网和E1接口转换的通信设备。RC905-EE1提供一个E1接口和一个以太网RJ45接口，E1线路速率可调，支持N×64Kbps（N=1～31）的成帧传输。基本特性
·提供透明和成帧两种工作模式
透明方式时，E1接口带宽2048Kbps
成帧方式时，E1接口带宽可设置N×64Kbps（N=1~31）
·E1接口符合G.704帧结构要求，可根据线路情况调整帧格式选项，支持PCM31、PCM30时隙调整，适用于不同传输系统。
·提供两种时钟方式：主时钟、从时钟
·智能自动复位系统，防死机，保障运营
·内建64Mb超大缓存，缓解突发冲击
·内置MAC地址列表，具有地址过滤功能，提高E1链路的效率
·丰富的告警信息，具有E1线路故障分析告警功能，可轻松判断故障点
·故障转移功能，将E1接收侧告警、发送侧告警转移给以太网口，通知上连交换机
·成帧方式成对使用时，可控制远端E1口环回测试，并且可查询远端故障信息
·支持E1接口的75欧姆BNC和120欧姆RJ-45可选
·以太网接口10M工作速率固定、双工方式可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·小巧结构，置于桌面,物理尺寸：120（宽）×39（高）×156（深）单位：mm
·交流220V/直流-48V电源可选，功耗小于3W
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议
·抖动：符合ITU-T G.823建议
以太网接口指标
·符合IEEE 802.3协议标准，可设定全/半双工方式
RC系列接口转换器
RC906-EE1 可网管，
以太网至成帧E1接口转换器模块
产品概述
RC906-EE1系列台式10Base-T以太网转单路E1接口转换器是提供10Base-T以太网和E1接口转换的通信设备。RC906-EE1提供一个E1接口和一个以太网RJ45接口，E1线路速率可调，支持N×64Kbps（N=1～31）的成帧传输。基本特性
·与RC002系列十六槽机箱或四槽机箱配合使用，可实现网管功能
·提供透明和成帧两种工作模式
透明方式时，E1接口带宽2048Kbps
成帧方式时，E1接口带宽可设置N×64Kbps（N=1~31）
· E1接口符合G.704帧结构要求，可根据线路情况调整帧格式选项，支持PCM31、PCM30时隙调整，适用于不同传输系统。
·提供两种时钟方式：主时钟、从时钟
·智能自动复位系统，防死机，保障运营
·内建64Mb超大缓存，缓解突发冲击
·内置MAC地址列表，具有地址过滤功能，提高E1链路的效率
·丰富的告警信息，具有E1线路故障分析告警功能，可轻松判断故障点
·故障转移功能，将E1接收侧告警、发送侧告警转移给以太网口，通知上连交换机
·成帧方式成对使用时，可控制远端E1口环回测试，并且可查询远端故障信息
·支持E1接口的75欧姆和120欧姆可选
·以太网接口10M工作速率固定、双工方式可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·模块化结构，物理尺寸为：152（宽）×16（高）×76（深）单位：mm
·交流220V/直流-48V可选，内置电源
E1接口指标
·比特率：2048Kbps±50ppm
·码型：HDB3
·输入阻抗：75Ω（非平衡BNC接口）或120Ω（平衡RJ-45接口）
·电气特性：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议
·抖动：符合ITU-T G.823建议
以太网接口指标
·符合IEEE 802.3协议标准，可设定全/半双工方式
RC系列接口转换器
RC907-EV35
以太网至单路V.35接口转换器，
台式设备
产品概述
RC907-EV35系列台式10Base-T以太网至单路V.35接口转换器是提供10Base-T以太网和V.35接口转换的通信设备,为利用DDN专线延长以太网数据的长距离传输数据提供了解决方案。提供一个10Base-T以太网接口和一个V.35接口, V.35接口速率由DCE设备决定，最大速率可至8M.
基本特性
·提供一个10Base-T以太网接口和一个V.35接口
·V.35接口速率由DCE设备决定，最大速率可至8M
·V.35接口速率跟随DCE设备速率，可配置适当调整缓存区大小，既可防止过长时延，又可避免因数据量突然增大引起的网络丢包
·V.35接口工作方式，DTE采用HDB26阴性连接器（26针母口），方便使用维护
·V.35接口收发数据与收发时钟的对应关系可选择，适合不同品牌路由器的要求
·智能自动复位系统，防死机，保障运营
·支持V.35信号丢失告警故障上报交换机的功能
·支持IEEE 802.3d Spanning Tree、IEEE 802.1q VLAN
·支持最大以太网数据帧长1595字节
·全双工方式下支持pause流量控制
·内置MAC地址列表，具有地址过滤功能，提高V.35链路的效率
·内置SDRAM 64Mb内存缓解数据拥挤,减少网络丢包
·以太网接口10M工作速率固定、双工方式可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·小巧结构，置于桌面,物理尺寸：120（宽）×32（高）×157（深）单位：mm
·交流220V/直流-48V电源可选，功耗1W
V.35接口指标
·物理特性：符合V.35接口标准
·接口类型：HDB26阴性连接器（26针母口）
·工作方式：DTE
·接口速率：由DCE设备决定，最大速率可至8M。
以太网接口指标
·符合IEEE 802.3协议标准，可设定全/半双工方式
RC系列接口转换器
RC908-EV35 可网管，
以太网至单路V.35接口转换器模块
产品概述
RC908-EV35系列可网管，卡式10Base-T以太网至单路V.35接口转换器是提供10Base-T以太网和V.35接口转换的通信设备,为路由器到路由器之间的以太网远程连接提供了解决方案。提供一个10Base-T以太网接口和一个V.35接口, V.35接口速率由DCE设备决定，最大速率可至8M.
基本特性
·提供一个10Base-T以太网接口和一个V.35接口
· V.35接口速率由DCE设备决定，最大速率可至8M
· V.35接口速率跟随DCE设备速率，可配置适当调整缓存区大小，既可防止过长时延，又可避免因数据量突然增大引起的网络丢包
· V.35接口工作方式，DTE采用HDB26阴性连接器（26针母口），方便使用维护
· V.35接口收发数据与收发时钟的对应关系可选择，适合不同品牌路由器的要求
·智能自动复位系统，防死机，保障运营
·支持V.35信号丢失告警故障上报交换机的功能
·支持IEEE 802.3d Spanning Tree、IEEE 802.1q VLAN
·支持最大以太网数据帧长1595字节
·全双工方式下支持pause流量控制
·内置MAC地址列表，具有地址过滤功能，提高V.35链路的效率
·内置SDRAM 64Mb内存缓解数据拥挤,减少网络丢包
·以太网接口10M工作速率固定、双工方式可选
·采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高
·模块化结构，物理尺寸：152（宽）×16（高）×76（深）单位：mm
·配合内置电源的RC系列十六槽机箱、四槽机箱或者单槽机箱配置灵活
·交流220V/直流-48V电源可选
V.35接口指标
·物理特性：符合V.35接口标准
·接口类型：HDB26阴性连接器（26针母口）
·工作方式：DTE
·接口速率：由DCE设备决定，最大速率可至8M。
以太网接口指标
RC系列接口转换器
RC909-1E1系列阻抗变换器
产品概述
RC909-1E1、RC909-4E1、RC909-16E1分别是1路E1、4路E1和16路E1的75Ω非平衡信号BNC接口至120欧姆平衡信号RJ-45接口的阻抗变换器。
基本特性
·75Ω非平衡信号与120Ω平衡信号的阻抗转换与匹配
·BNC座用于75Ω同轴电缆的连接使用，提供收(RX)、发(TX)两个通道
·RJ45座用于120Ω双绞线的连接使用
·120欧姆平衡信号RJ-45接口的第1、2芯与其中一个BNC座互通，第5、6芯与另外一个BNC座互通，收发方向可任选
·双向信号转换
·无需外加电源
E1接口指标
标称速率：2048Kbps±50ppm
接口码型：HDB3
输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
75Ω非平衡信号BNC接口技术指标
接口阻抗： 75Ω非平衡信号
接口类型： BNC
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
120欧姆平衡信号RJ-45接口技术指标
接口阻抗： 120Ω平衡信号
接口类型： RJ-45
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
RC系列接口转换器
RC909-4E1系列阻抗变换器
产品概述
RC909-1E1、RC909-4E1、RC909-16E1分别是1路E1、4路E1和16路E1的75Ω非平衡信号BNC接口至120欧姆平衡信号RJ-45接口的阻抗变换器。
基本特性
·75Ω非平衡信号与120Ω平衡信号的阻抗转换与匹配
·BNC座用于75Ω同轴电缆的连接使用，提供收(RX)、发(TX)两个通道
·RJ45座用于120Ω双绞线的连接使用
·120欧姆平衡信号RJ-45接口的第1、2芯与其中一个BNC座互通，第5、6芯与另外一个BNC座互通，收发方向可任选
·双向信号转换
·无需外加电源
E1接口指标
标称速率：2048Kbps±50ppm
接口码型：HDB3
输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
75Ω非平衡信号BNC接口技术指标
接口阻抗： 75Ω非平衡信号
接口类型： BNC
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
120欧姆平衡信号RJ-45接口技术指标
接口阻抗： 120Ω平衡信号
接口类型： RJ-45
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
RC系列接口转换器
RC909-16E1系列阻抗变换器
产品概述
RC909-1E1、RC909-4E1、RC909-16E1分别是1路E1、4路E1和16路E1的75Ω非平衡信号BNC接口至120欧姆平衡信号RJ-45接口的阻抗变换器。
基本特性
·75Ω非平衡信号与120Ω平衡信号的阻抗转换与匹配
·BNC座用于75Ω同轴电缆的连接使用，提供收(RX)、发(TX)两个通道
·RJ45座用于120Ω双绞线的连接使用
·120欧姆平衡信号RJ-45接口的第1、2芯与其中一个BNC座互通，第5、6芯与另外一个BNC座互通，收发方向可任选
·双向信号转换
·无需外加电源
E1接口指标
标称速率：2048Kbps±50ppm
接口码型：HDB3
输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
75Ω非平衡信号BNC接口技术指标
接口阻抗： 75Ω非平衡信号
接口类型： BNC
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
120欧姆平衡信号RJ-45接口技术指标
接口阻抗： 120Ω平衡信号
接口类型： RJ-45
电气特性：符合ITU-T G.703建议
转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
RC916-FXE1（REV.A）
--实现快速以太网光口至单路
E1接口转换器子卡
基本特性
·模块化结构，可与RC002-16十六槽机箱、四槽机箱或单槽机箱配合使用；·可对光口、E1电口与设备的整体工作状态配置、管理；
·支持100-BASE-FX光纤传输标准，推荐与RAISECOM光纤收发器配合使用；·支持802.1Q及ISL可支持骨干联接；
·100M工作速率，双工方式；
·支持可选择的故障转移功能；
·RC906为双纤系列；RC916为单纤系列；
·支持最大以太网数据帧长1593字节。
光传输特性：
E1接口技术指标:
比特率：2048Kbps±50ppm
码型：HDB3
输入阻抗：75Ω（非平衡接口）、120Ω（平衡接口）
电气特性：符合ITU-T G.703建议
帧结构：符合ITU-T G.704建议（本设备支持时隙分配）
抖动：符合ITU-T G.823建议
功能特性：完备的线路告警指示、故障转移，及智能自动复位功能。
产品兼容性：
IEEE802.3U FASTETHERNET
IEEE802.1Q&ISL
IEEE802.3XAUTONEGOTIATION
IEEE802.1PQOS
IEEE802.1DSPANNING TREE
长春网源通信有限公司
电力用户用电信息采集系统DJGZ23-JD2000 集中器 产 品 说 明 书 安徽久大电子有限公司 2011年11月
集中抄表终端使用说明书第 1 章1概述 1.1 引言 集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能，符合《Q/GDW374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》、《Q/GDW375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》、《Q/GDW376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》、《Q/GDW376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》。 集中器安装在室内或室外集中器配电箱内，适应于环境温度为-25~75、年平均相对湿度不大于85%的条件下使用。 1.2 系统原理 电力线载波通信是利用输电线作为传输媒介的通讯方式。 本终端主要有五部分组成：电源单元、处理单元、通信单元、GPRS单元、交流单元，框图如下图1所示。
其中电源单元给GPRS单元、处理单元、通信接口、交流采样供电。 GPRS单元通过移动公司的GPRS网络同主台通讯，把终端的信息传递给主台，并执行来自主台的命令。 处理单元对各种数据进行统计分析后保存在处理单元的flash芯片内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯。 通信接口配置了标准的232接口和RS485接口。 1.3系统平台 本系统终端软件采用先进嵌入式操作系统开发，硬件采用32位ARM7内核CPU，8Mbit 静态SRAM和512Mbit NandFLASH大容量数据存储器；通信信道采用高速全双工的工业级GPRS/CDMA模块；终端内置TCP/IP协议，支持各种有无线网络通信方式，支持网络在线升级。 1.4 功能特点 ●交流采样功能 测控管理终端具备交流采样模块，可以采集并计算三相电压、电流、功率、需量、有无功电量等。 ●抄表功能 抄读电能表的正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率，冻结电量等。 ●数据抄读及存储功能 终端可以抄读和存储不同的数据。 ●通信功能 终端与主站的通信支持GPRS/CDMA，并且有本地维护接口。 ●时钟管理 时钟误差 0.12S/h，时钟保持大于10年。 ●远程升级 终端支持远程在线升级功能。 第 2 章 2、终端部件及安装说明 2.1终端结构 ●终端结构部件
10kV组合型成套箱式变压器技术规 范书 工程名称：南宁市江南区富园路（江南大道-规划三路）路灯250kV A专变工程—组合型成套箱式变电站 南宁市万町工程项目管理有限责任公司 2016年9月
目录 1.总则 1.1 投标须知 1.2 供方在投标时应提供的技术文件 2. 应遵循的主要标准 3. 主要技术条件 3.1 环境条件 3.2 工程条件 3.3 设备的主要参数 3.4 技术要求 3.5零配件要求 4．监督制造 5．试验 5.1 型式试验项目 5.2 出厂试验项目 5.3现场验收试验项目 6. 包装、运输 6.1包装 6.2 运输 7.供货范围 8.中标厂商应提供的技术文件 8.1厂商投标时应提供的图纸 8.2 供方交货时应提供的技术文件和图纸 9.附表 附表1 设变压器配置表 附表2 主要部件来源表 附表3 随机备品备件及工具(包括进口件)清单附表4 技术差异表
1.总则 1.1 投标须知 1.1.1 要求投标人（以下简称为供方）仔细阅读本技术招标书（以下简称为本标书）。供方提供的设备技术规范应不低于本标书中规定的要求。 1.1.2 要求供方在投标文件中提供有关资格文件，否则视为非应答投标文件。详见招标文件商务部分。 1.1.3 供方应对标书作出书面应答。如有异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。如无异议，必须在技术差异表中明确注明无异议。 1.1.4 本标书所提供的技术指标与供方投标的指标不一致时，采用较高指标，并以此作为验收依据。 1.1.5 供方所提供的组件或附件如需向第三方外购时,供方应对质量负责,并提供相应的出厂和验收证明及相关技术文件。 1.1.6 供方应有有效质量保证体系。 1.1.7 本技术条件书经双方确认签字后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1.1.8 本技术规范未尽事宜, 由需、供双方协商确定。 1.2 供方在投标时应提供的技术文件 1.2.1供方必须提供生产资格证书、产品型式试验报告、设备鉴定证书或相关文件资料。提供同类产品的供货记录、故障率和可靠率资料。 1.2.2 质量保证模式及ISO9000（GB/T19000）系列质量体系认证证书；必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。 1.2.3 欧式箱变生产厂的主要生产设备和原材料的技术文件。 1.2.4 产品主要技术参数表； 1.2.5 技术差异表；
演示器键盘对码方法 正常情况下，无线演示器和接收器在出厂时已经进行了配对，发射端和接收端通过唯一的码值进行匹配，每个无线演示器只能控制和它配对的接收器。由于无线信号的干扰，在某些情况下，可能造成接收器丢失保存的码值，从而出现无法控制的现象。这种情况下需要进行对码。 本产品采用键盘指令进行对码。过程是先通过操作电脑键盘上的按键，使接收器进入对码状态，然后按无线演示器上的对码键完成对码。步骤如下： 1) 将接收器插到电脑USB端口上（如果是第一次插入电脑，电脑将自动查找到新的硬件并完成安装）。 2) 操作键盘上的按键使接收器进入对码状态。操作之前，先找到键盘上的三个按键：Caps Lock，Scroll Lock，Num Lock的位置，以及这三个按键在键盘上对应的指示灯，然后按下面的四个步骤进行操作： (1) 按灭键盘上的Caps Lock，Scroll Lock，Num Lock指示灯，使三个按键的指示灯均熄灭；注意：把亮的按灭，已经灭的不需要再按。 (2) 依次按亮键盘上的Caps Lock，Scroll Lock，Num Lock指示灯； (3) 依次按灭键盘的Caps Lock，Scroll Lock指示灯； (4) 依次按亮键盘的Caps Lock，Scroll Lock指示灯； 以上四步操作需按顺序连贯操作。如果把上述三个按键Caps Lock，Scroll Lock，Num Lock 依次标记为“按键1”、“按键2”、“按键3”，则上述操作流程从第二步开始，即三个指示灯都灭的状态下，可以简化为：1、2、3，1、2，1、2。 操作时各指示灯的变化如右图所示，黑色表示指示灯是灭的，灰色表示指示灯是亮的。 Scroll Num 图(1)
中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范 前言 按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略 目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。 本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限 责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。 本标准与《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》《、中 国南方电网有限公司计量自动化终端外形结构规范》，对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定，是中国南方电网有限责任公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。自本标准生效之日起，2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。 本标准由中国南方电网有限责任公司市场营销部归口。 本标准由中国南方电网有限责任公司市场营销部提出并负责解释。 本标准起草单位：广东电网公司电力科学研究院。 本标准主要起草人：肖勇、郑龙、石少青、党三磊、陈锐民、危阜胜、陈蔚文。 本标准由中国南方电网有限责任公司标准委员会批准。
协议转换器技术规范书 中国电信集团公司内蒙古网络资产分公司 二OO九年三月
1 总则 1.1 概述 1.1.1本文件为中国电信集团公司内蒙古分公司（买方）对协议转换器设备部分的主要技术、业务功能和供货、安装调测、验收等要求，供卖方编写建议书和报价之用。 1.1.2卖方所提供的所有各项设备和系统(包括软、硬件)应符合的技术标准如下： (1)符合有关标准(如ISO、ITU-T、ETSI、IMTC、IETF、IEEE等)，卖方应在建议书中具体说明，并附上相应的详细技术资料； (2)若卖方的设备和系统包含自己的专用标准，应在建议书中具体说明，并附上相应的详细技术资料； (3)本文件中未给出，但ITU-T已有建议的系统设备性能和功能均应满足ITU-T 最新建议要求； 1.1.3卖方应按照本文件的要求提供报价和详细的技术建议。卖方提供的各项设备及系统的功能、性能应完全符合买方指明的标准，并满足或高于买方指出的要求。对于本文件未规定的有关设备性能，卖方应提出建议，并陈述其理由。 1.1.4规范书有关内容的澄清 (1)卖方对于规范书的疑问可以通过书面材料与买方联系。在规定的建议书提交最后期限以前，买方将以书面材料给予答复，有关买方答复材料的复印件也将递交所有得到技术规范书的卖方。 (2)在技术谈判的各个阶段，买方将以书面形式要求卖方对有关问题进行进一步的技术澄清，卖方应以书面资料给予正式应答；所有各阶段的技术澄清文件都将作为合同附件。 1.1.5买方在任何时候保留和拥有对本文件的解释权和修改权。买方有权在签定合同前，根据需要修改和补充本技术规范书，修改补充后的最终技术规范书将作为合同的附件。 1.2 对卖方的建议书要求 1.2.1建议书的内容格式要求 卖方所提供的建议书应按照以下内容格式进行编制： (1)综述 (2)工程技术规范书
山东明珠建设集团有限公司IOKV 箱式变电站技术规格书 需方：山东明珠建设集团有限公司 供方：
技术规格书 1 ?概述 本规范书适用于仅限于山东明珠建设集团兴隆小区三期配套工程。本次订购的箱式变电站为 2X63OKVA —台，本技术规范书所使用的标准如与供方所执行的标准不一致时，按较高的标准执行。合同执行过程中，若国家标准更新，应按最新标准执行。 本设备技术规范书经需方、供方确认后作为订货合同的技术附件，与正文合同具有同等的法律效力。 供方保证需方购买的合同产品不会引起第三方的侵权之诉，否则供方必须弥补需方由此发生的任何费用及损失。 本规范书与图纸矛盾时以规范书为准，需方保留对本协议书提出补充要求和修改的权利；供方应承诺予以配合，具体内容由供需双方协商确定。 本设备技术规范书未尽事宜，由供需双方协商确定。 1.1适用范围 1.1.1. 本技术规格书适用于投标方提供的箱式变电站的设计、制造、工厂试验、交付、现场的安装指导、监督、现场试验及运行工作。 1.1. 2. 本技术规格书未说明，但又与设计、制造、试验、运输、包装、保管、安装、运行和维护有关的技术要求，按本文规定的有关标准执行。 2.箱式变电站应包括： 2.1箱内所有高压配电装置； 2.2箱内所有低压配电装置； 2.3电力变压器（S13- 630KVA 2台）. 2.4备品、备件； 2.5箱内其它的相关设施、元器件。 3 .技术规格 3.1. 执行标准 产品的设计制造和调试符合现行的国际电力行业标准，IEC有关标准要求 GB3906 3-35KV交流金属封闭开关 GB11022 高压开关设通用技术条
GB1985交流咼压隔离开关和接地开关 GB1207电压互感器 GB6450-1986《干式电力变压器》 GB/T10228-1997《干式电力变压器技术参数和要求》 JB/T10088-1999《6~220KV级电压器声级》 ZBK40001-89《组合式变电站》 GB1208电流互感器 GB7251《低压成套开关设备》 GB14048.1《低压开关设备和控制设备总则》 GB14048.2《低压开关设备和控制设备低压断路器》GB4942.2《低压电器外壳防护等级》 GB3047《面板、架和柜的基本尺寸》 GB9466《低压成套开关设备基本试验方法》 GB2681《电工成套装饰中的导线颜色》 箱式变电站中的电力变压器应符合本GB/T10228-1997中的有关规定及国家部）标准；箱式变电站中的各种电器设备应分别符合相应的现行国家（或部）标准。 3.2箱式变电站设备技术要求 321机械、电气性能 1.高压柜的主要技术参数 ⑴额定电压：10KV ⑵ 额定绝缘电压：12KV ⑶ 额定工频耐受电压：42KV，Imin 75KV ⑷ 额定雷电冲击耐受电压： a）主母线电流：630A b）支母线电流：200A C）额定频率：50HZ d）额定短时耐受电流：31.5KA, 4S f）内部燃弧耐受电流：40KA,1S 50KA,0.5S
广西电网公司 低压电力用户集中抄表系统集中器技术规范 2014年02月
目录 1范围 (2) 2规范性引用文件 (2) 3术语和定义 (2) 3.1采集器 (2) 3.2集中器 (2) 3.3手持设备 (3) 3.4计量自动化主站 (3) 3.5测量点 (3) 4技术要求 (3) 4.1环境条件 (3) 4.2机械影响 (3) 4.3工作电源 (3) 4.4外观结构 (4) 4.5绝缘性能要求 (4) 4.6温升 (5) 4.7数据传输信道 (5) 4.8功能要求 (8) 4.9电磁兼容性要求 (15) 4.10可靠性指标 (16) 5检验规则 (16) 5.1检验分类 (16) 5.2全性能试验 (16) 5.3到货抽检 (17) 5.4到货验收 (17) 5.5结果处理 (17) 5.6检验项目 (17)
广西电网公司低压电力用户集中抄表系统 集中器技术规范 1范围 本标准适用于广西电网公司低压电力用户集中抄表系统集中器（以下简称“集中器”）的招标、验收等工作，包括技术指标、功能要求、机械性能、电气性能、适应环境、抗干扰及可靠性等方面的技术要求以及验收等要求。 凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。 2规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB/T 15464-1995仪器仪表包装通用技术条件 GB/T 17626.2-2006 静电放电抗扰度试验 GB/T 17626.3-2006 射频电磁场辐射抗扰度试验 GB/T 17626.4-2006 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-2006 浪涌（冲击）抗扰度试验 GB/T 17626.6-2006 射频场感应的传导骚扰抗扰度 GB/T 17626.8-2006 工频磁场抗扰度试验 GB/T 17626.11-2008 电压暂降、短时中断和电压变化抗扰度试验 GB/T 17626.12-1998 振荡波抗扰度试验 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 4208-2008 外壳防护等级（IP代码） DL/T 533-2007 电力负荷管理终端 DL/T 614 多功能电能表 DL/T 645－2007 多功能电能表通信规约 Q/CSG 113007-2011 中国南方电网有限责任公司三相多功能电能表技术规范 Q/CSG 113013-2011 中国南方电网有限责任公司多功能电能表通信协议扩展协议 广西电网公司低压用户集中抄表系统集中器数据上行规约 广西电网公司电子式电能表通信规约V3.0 3术语和定义 3.1 采集器 采集器是用于直接转发集中器与电能表间的命令和数据的设备。 3.2 集中器 集中器是指直接或通过采集器采集电能表数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
浙江红狮水泥股份有限公司 一、封面 所属行业：水泥行业 浙江红狮水泥股份有限公司
一、企业简介 红狮控股集团是一家专业生产高标号水泥的大型企业，是国家重点支持十二家全国性大型水泥企业和浙江省工业行业龙头骨干企业之一。截止2012年11月底，总资产约150亿元，员工约10000人，拥有30多家全资或控股子公司，主要分布在浙江、江西、福建、四川、云南、贵州、广西、湖南、新疆和甘肃10省区，已投产新型干法产能6000万吨，分别列2012中国制造业企业500强第323位、2012浙江省百强企业第60位。 红狮控股集团是中国建设银行、中国农业银行总行级重点客户，先后被授予浙江省“诚信示范企业”、浙江省“绿色企业”、浙江省首批“循环经济示范企业”浙江省“诚信企业”、浙江省“节能工作先进集体”等荣誉称号。并通过了ISO9001质量体系、ISO14001环境体系和产品质量认证。“红狮”牌水泥是浙江、福建等地名牌产品，“红狮”商标是中国驰名商标、浙江省著名商标。主导产品“红狮”牌P·O52.5、P·O42.5（低碱）、P·C32.5水泥，产品性能优良、稳定，是当地市场强势品牌，拥有较高的市场占有率。 二、管理挑战 1、业务流程较为独立化，业务信息分散、滞后 由于没有一套统一的数据分析系统做支撑，各分、子公司业务流程独立化存在，各种数据只能分散存储在不同的下属公司或不同的管理部门。集团公司与下属分、子公司间的信息传递只能依赖于传统的OA、邮件、电话、QQ等方式，需要耗费大量的人力、物力进行汇总统计，从而无法为总公司领导提供准确、及时、全面的管理信息。 2、下属公司业务较为独立，集团公司难以统一管控 缺少一个统一的信息化平台及供应信息数据库，难以与全球供应信息建立交互的桥梁。
前页附表：
目录 一、智能型箱式变压器技术规范.................................................................................................................................. - 1 - 1. 适用范围...................................................................................................................................................................... - 1 - 2. 执行标准...................................................................................................................................................................... - 1 - 3. 设备规范要求.............................................................................................................................................................. - 2 - 4. 试验............................................................................................................................................................................ - 11 - 5．文件........................................................................................................................................................................... - 12 - 6．标志、包装、运输和保管...................................................................................................................................... - 12 - 7．验收及检验............................................................................................................................................................... - 13 -
沙县青纸小学多媒体设备参数 1-1交互平板硬件参数要求： A.屏体规格 1.尺寸:=85英寸,采用LED背光，液晶A规屏； 2.屏幕物理分辨率:=3840*2160； 3.屏体亮度：=500cd/m；屏体对比度：=5000:1。 B.整机外观 1.整机外壳采用金属材质,抗撞抗划抗腐蚀； 2.采用4mm厚度钢化防眩玻璃覆盖屏体； 3.交互平板表面钢化玻璃玻璃硬度不低于7H,可见光透射比=89%,雾度范围2%-5%； 4.整机具备抗强光干扰性能，在100K LUX照度的光照下保证正常触控、书写。 C.触控性能 1.触摸框采用前维护结构,实现正面免工具拆装维护； 2.双系统下支持10点同时触控，支持10笔书写,触摸分辨率:=32768*32768； 3.具备书写保障措施:书写区域被手、书本遮挡以及某一条红外框失灵时,可正常书写、操作，不影响教学进程顺利进行。 D.教学安全及设备保护 1.提供屏体温度实时监控(根据温度变化以不同颜色提示)、高温预警及断电保护等功能并可进行实际模拟演示； 2.提供开机硬件系统检测(支持无PC状况下使用):对系统内存、硬盘、红外框、内嵌电脑、屏温监控等提供直观的状态、故障提示； 3. 一键PC系统还原物理按钮，不需专业人员即可轻松解决电脑系统故障。 E.硬件系统 1.交互平板采用Windows和Android双系统架构并存设计方案；
2.整机内嵌针脚数为80Pin(双面)，支持Windows平台教学应用。 F.硬件面板 1.提供前置快捷按键实现硬件快速操作,数量不少于6个, 其中包含综合设置键，可一键呼出系统音量、屏幕亮度、显示比例、系统检测、童锁、单独听等功能进行快速设置； 2.为了便于教育用户使用，避免误操作，交互平板前置物理按键具备中文标识； 3.为便于教学应用，交互平板左右两侧具有与教学应用密切相关的物理智能快捷键，该快捷键至少具有触控开关键、关闭窗口键，一键打开展台键，并且双侧快捷键具有中文标识，不占用屏显面积（不接受软件快捷键方式）。 G.硬件接口 1.交互平板前置面板提供至少1路HDMI高清输入接口(标准HDMI接口，不接受转接方式)，满足高清教学信号源输入需求。 2.为了便于交互平板与推拉黑板嵌入应用状态下外接USB存储设备使用，交互平板前置面板具有不少于3路USB接口，至少1路USB接口可支持同时在Windows及Android系统下被读取，交互平板前置接口具备表述清晰的中文标识； 3.交互平板输入端子:≥1路AV；≥1路YPbPr；≥3路HDMI；≥3路多媒体USB；≥1 路RS232接口；≥1路RJ45。 H.护眼功能 交互平板需提供多样化护眼显示模式：智能护眼、护眼书写、护眼光控。 I.教学节能 1.在传统推拉式黑板和交互平板结合应用的双板教学场景中,关闭推拉黑板,整机三分 钟内自动进入黑屏节能模式；2.交互平板具有黑屏模式，可正常输出音频，并支持敲击唤醒； 3.提供教学设备的定时自动开关机功能。 L.安卓教学应用 1.操作界面需具有清晰的中文标识； 2.主页提供中/高考、期中、期末等考试倒计时提示，支持自定义日期/时间； 3.主页提供计算器、计时器、日历等教学小工具； 4.至少支持两种方式提供本地白板、信号源实时内容快速预览、文件浏览、应用管理、综合设置等功能模块； 5.安卓系统下可对内置白板更换背景页面，可支持自定义； 6.安卓系统下提供多媒体课件(Office Word/Excel/PPT、PDF、音视频、图片、白板文档等)等资源自动分类浏览,具备搜索、粘贴、复制、删除等文档操作功能； 7.整机接入外部信号源时，可自动识别并切换到该信号源通道，当该设备断开后自动切换至原信号源通道； 8.整机具备信号源通道自动记录功能； 9.安卓应用支持在线升级； 二、插拔式电脑模块： 1.整机架构:采用插拔式模块电脑架构(不接受外挂盒模式)，针脚数不少于80Pin,与大屏无单独接线； 2.散热处理:具备高效铜导管散热模组，超低静音侧出风散热设计； 3.主板规格:采用H110芯片组，支持无盘启动、网络唤醒、上电开机、看门狗等功能； 4.处理器性能:采用Intel第6代酷睿 Skylake平台I3处理器（CPU 6100及以上）、主频3.7GHz或以上配置； 5.内存性能:4G DDR3笔记本内存或以上配置；
江苏省电力公司物资招标采购 江苏省电力公司 电动汽车交流充电桩 招标文件 (XXXX-XXXXXXXXX-XXXXX) ( 专用技术规范书) 4月 目录 1标准技术参数表....................................................................... 错误!未定义书签。2项目需求部分........................................................................... 错误!未定义书签。
2.1货物需求及供货范围...................................................... 错误!未定义书签。 2.2必备的备品备件、专用工具和仪器仪表 .................... 错误!未定义书签。 2.3图纸资料提交单位 .......................................................... 错误!未定义书签。 2.4使用条件 .......................................................................... 错误!未定义书签。 2.5项目单位技术差异表...................................................... 错误!未定义书签。 2.6培训及到货需求 .............................................................. 错误!未定义书签。 2.7招标人提出的其它资料.................................................. 错误!未定义书签。3投标人响应部分....................................................................... 错误!未定义书签。 3.1投标人技术偏差表 .......................................................... 错误!未定义书签。 3.2推荐的备品备件、专用工具和仪器仪表供货表 ........ 错误!未定义书签。 3.3销售及运行业绩表 .......................................................... 错误!未定义书签。 3.4投标人提供的试验检测报告表...................................... 错误!未定义书签。 3.5本投标产品其它有关资料及说明.................................. 错误!未定义书签。
红狮水泥营销战略规划方案 一、企业市场营销基本战略思想 红狮水泥市场营销思想总体思路是从三个方面来考虑的： 基本概念：以目的、目标、途径、应对策略的决策程序进行梳理； 基本思想：以4P和4C轮回理论进行思考； 基本措施：从实际情况出发，通过整理、判断、决策、实施、调整来达到从传统销售向现代市场营销转型。 （一）红狮水泥营销基本概念 目的：通过红狮水泥的营销，扩大企业在市场上的影响力，树立企业的整体形象和红狮牌水泥的品牌形象，以达到企业利润最大化、提高企业的地位、提升企业的社会价值。 目标：树立名品形象、提高市场占有率、打败竞争对手、2003年完成水泥销售200万吨，2004年完成水泥销售400万吨，力争二至三年进入中国水泥十强，为企业更好地、更长远的营销打好基础，为最终达成营销目的而服务。 途径：通过正确的市场定位（从地理、人口、需求等因素来确定潜在客户在那里？从运输半径、成本、价格、品牌等优势来确定我们的主打市场应该是：金华、温州、丽水、台州、绍兴、宁波等地）；较好的销售网络基础（现有布及六个地区32家经销商及600多家二批商的销售网络）；生产规模和产品质量优势（二条日产250吨水泥的新型干法旋转窑，比老式立窑质量高一个档次）；价格优势（比尖峰、海螺、三狮等品牌低30元左右吨）；通过加强营销管理、规范市场秩序、提高二支销售队伍素质、紧密厂商关系等措施和途径努力达成红狮水泥的营销目标。 应对策略：虽然红狮水泥抓住了发展机会，是浙江省最早上规模的日产250吨新型干法旋转窑的水泥，但是浙江是经济高速发展的省份，水泥的竞争依然十分激烈。上有海螺、三狮、虎山、尖峰等著名老牌品在价格、市场份额、品牌优势上的打压，下有科华、立马、声威等新上项目和低价的冲击。虽然我们采取不少得力的措施，但是市场是千变万幻的，我们的应变策略是：对传统、落后的水泥销售模式进行变革，引进新理念、新方法，超前对手一步；通过成本优势，灵活地运用合理的价差武器，巩固自身的堡垒并可给对手构成强有力的打击；通过
学校中心机房、网络设备、一卡通、综合布线及综合布线项目建设技 术要求简介 随着****学院的发展，2010年9月份学院在校生将达到3000人的规模，以及根据学院在5年内达到10000人的计划，制定了2010年****学院校园网建设框架方案。 同时****学院针对新建的14号学生宿舍公寓楼、艺术中心大楼、莫斯科红场需进行相关的综合布线。 以下是本次项目建设的大致需求描述，仅供参考，请贵公司安排相关人员于2010年4月6日上午9点前先到新郑市西亚斯国际学院后勤集团集合，然后由网络中心相关人员带领到施工现场进行综合布线的现场说明和沟通；之后一起到****市****学院由****网络中心相关人员带领到现场进行中心机房、网络设备、校园一卡通以及****综合布线的现场说明和沟通。 计划在说明会后的一周到两周内由贵公司根据贵公司对项目的具体响应情况进行相关的方案设计（方案中不准报相关的价格和总金额信息），统一把方案报西亚斯后勤集团采购中心，由后勤集团组织审计部门、网络中心以及特邀专家对方案进行评审，对方案合格的厂家再通知上会招标报价。总体计划在4月底或者5月初进行项目的招标确定，所有项目中标厂家须在8月底完工（具体某个项目的完工期限另行约定），所有投标项目的款项在9月份学生开学后支付。
本文件包含以下主要内容： 一、****学院相关项目要求 二、****学院综合布线项目要求 三、资质要求 四、反商业贿赂承诺书 一、****学院相关项目要求 （一）中心机房 机房的整体建设上，建议采取慎重而稳步发展,整体设计逐步建设的思路，结合现有电子设备所需要满足的场地环境条件和未来几年设备扩容时对环境的需要,对整个机房参照标准机房的要求及建设标准，按照安全可靠、舒适实用、节能高效和具有可扩充性的原则进行建设。 1、装修工程 所选房间面积约为109平米，房间为毛坯地面没有铺瓷砖，因此装修内容包括：铺设瓷砖、门窗密封及防盗门、玻璃隔断(隔出一个约20平米的调试准备间)，墙壁除尘、粉刷涂料装修、吊顶、线缆通道、照明等。 2、配电系统
10kV欧式箱变技术规范工程项目：当铺地园区改造工程 2013年7月
目录 1．总则 (1) 2. 参照标准 (1) 3、主要技术条件 (2) 4、各元件电气性能要求 (5) 5、箱体及接地 (9) 6.零配件要求 (10) 7.监督制造 (10) 8．试验 (10) 9.包装、运输 (11) 10.供货范围 (12) 11.厂商应提供的技术文件 (13)
1．总则 1.1本规范书只适用于本次招标的10kV欧式箱变，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 要求投标人（以下简称为卖方）仔细阅读本技术招标书（以下简称为本标书）。卖方提供的设备应不低于本标书中规定的要求。 1.3 要求卖方在投标文件中提供有关资格文件，否则视为非应答投标文件。详见招标文件商务部分。 1.4 卖方应对标书作出书面应答。如有异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。如无异议，必须在技术差异表中明确注明无异议。 1.5 本标书所提供的技术指标与卖方投标的指标不一致时，采用较高指标，并以此作为验收依据。 1.6 卖方所提供的组件或附件如需向第三方外购时, 卖方应对质量负责,并提供相应的出厂和验收证明及相关技术文件。 1.7 卖方应有有效质量保证体系。 1.8 本技术条件书经双方确认签字后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1.9 本技术规范未尽事宜, 由买、卖双方协商确定。 2. 参照标准 标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。 如果供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相当或优于标书规定的标准，并从需方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。 供方提供的产品应满足本标书规定的技术参数和要求以及如下的专用标准：
芜湖三山区光伏发电项目一期集瑞联合重工有限公司8MWp光伏发电项目工程 安防视频监控系统 技术规范书 南京国联电力工程设计有限公司 2016年11月
目录 一总则 (3) 二工程具体要求 (4) 三技术要求 (5) 四其它要求 (7) 五保修服务 (7) 六现场安装、调试 (7) 七包装、运输、储存 (7) 八主要设备清单 (8) 九质量保证 (9) 十检验和验收 (9)
一总则 1 基本要求 本技术协议适用于芜湖三山区光伏发电项目一期集瑞联合重工有限公司8MWp 光伏发电项目工程，本技术规范书所列之技术要求为工程最基本技术要求，卖方应根据本技术要求配置成熟、可靠、性能要求应不低于有关的中华人民共和国国标、技术先进的产品和系统方案。本技术规范所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。本技术规范未详细提及的技术指标，电力行业标准，IEC 标准，当某一项要求在上述几种标准中不一致时，要求卖方按较高标准执行。 2 参照标准 2.1 ISO标准国际标准化组织制定的标准 2.2 IEC标准国际电子技术委员会制定的标准 2.3 SI标准国际标准单位制 2.4 GB标准中华人民共和国国家标准 2.5 DL标准中华人民共和国电力行业标准 2.6 CCITT 国际电报电话咨询委员会标准 2.7 IEEE 美国电气电子工程师协会标准 2.8 GA/T 75-1994 《安全防范工程程序与要求》 2.9 JGJ 16-2008 《民用建筑电气设计规范》 2.10 GBJ 42-1981 《工业企业通信设计规范》 2.11 GB 50395-2007 《视频安防监控系统工程设计规范》 2.12 GB 50198-1994 《民用闭路监视电视系统工程技术规范》 2.13 GB 50168-2006 《电器装置安装工程电缆线路施工及验收规范》 2.14 GB/T 2887-2000《电子计算机场地通用规范》 2.15 GB/T 9813-2000《微型计算机通用规范》 2.16 DL 476-1992 《电力系统实时数据通信应用层协议》 2.17 GBJ115-1987 《工业电视系统工程设计规范》 2.18 EN-61011(1993)，EN61011(1996) 《欧洲安全电子围栏标准》 2.19 GB12663-2001 《防盗报警控制器通用技术条件》 2.20 GA/T 16796-1997《安全防盗报警设备安全要求和试验方法》
实用文案 10kV箱式变电站技术规范
文案大全． 实用文案 目录 1 规范性引用文 件 (1) 2 结构及其他要 求 (2) 3 标准技术参 数 (4) 4 使用环境条件 表 (7) 5 试 验 (8) 文案大全． 实用文案 10kV箱式变电站技术规范 1 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 GB311.1绝缘配合第1部分：定义、原则和规则 GB1094.1电力变压器第1部分：总则 GB1094.2电力变压器第2部分：液浸式变压器的温升 GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.4电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则 GB1094.5电力变压器第5部分：承受短路的能力 GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则 GB/T1094.10电力变压器第10部分：声级测定 GB1208电流互感器 GB1984高压交流断路器 GB1985高压交流隔离开关和接地开关
GB2536电工流体变压器和开关用的未使用过的矿物绝缘油 GB2900.15电工术语变压器、互感器、调压器和电抗器 GB 38043.6kV～40.5kV高压交流负荷开关 GB/T4109交流电压高于1000V的绝缘套管 GB 4208外壳防护等级（IP代码） GB/T4585交流系统用高压绝缘子的人工污秽试验 GB5273变压器、高压电器和套管的接线端子 GB/T 6451油浸式电力变压器技术参数和要求 GB/T7252变压器油中溶解气体分析和判断导则 GB/T7354局部放电测量 GB/T7595运行中变压器油质量 GB10230.1分接开关第1部分性能要求和试验方法 GB 10230.2分接开关第2部分：应用导则 GB13499电力变压器应用导则 GB/T 13729远动终端设备 GB/T 14048.1低压开关设备和控制设备第1部分：总则 GB/T 14048.2低压开关设备和控制设备第2部分：断路器 GB 16926 交流高压负荷开关熔断器组合电器 GB16847保护用电流互感器暂态特性技术要求 GB16927.1高压试验技术第1部分：一般定义及试验要求 GB16927.2高压试验技术第2部分：测量系统 GB/T 16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB/T17467高压/低压预装式变电站 GB/T17468电力变压器选用导则 GB 20052三相配电变压器能效限定值及能效等级 文案大全． 实用文案 GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求 GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子 GB50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GB50150电气装置安装工程电气设备交接试验标准 DL/T537高压/低压预装箱式变电站选用导则 DL/T572电力变压器运行规程 DL/T 593高压开关设备和控制设备标准的共用技术要求 DL/T596电力设备预防性试验规程 DL/T 84412kV少维护户外配电开关设备通用技术条件 DL 911电力变压器绕组变形的频率响应分析法 DL 1093电力变压器绕组变形的电抗法检测判断导则 DL 1094电力变压器用绝缘油选用指南 DL 5027电力设备典型消防规程
集中器专用技术规范 国家电网公司物资采购标准 （用电信息采集卷集中器册） 集中器 专用技术规范 （编号：1108005-0000-01）
目次 1标准技术参数表 (51) 2项目需求部分 (52) 2.1货物需求及供货范围一览表 (52) 2.2必备的备品备件、专用工具和仪器仪表供货表 (52) 2.3设计联络会、培训及验收需求一览表 (53) 2.4图纸资料提交单位及其接收单位 (53) 2.5工程概况 (53) 2.6项目单位技术差异表 (54) 3投标人响应部分 (54) 3.1投标人技术偏差表 (54) 3.2销售及运行业绩表 (55) 3.3推荐的备品备件、专用工具和仪器仪表供货表 (55) 3.4最终用户的使用情况证明 (55) 3.5投标人提供的试验检测报告表 (55) 3.6投标人提供的鉴定证书表 (55)
集中器专用技术规范 1 标准技术参数表 投标人应认真逐项填写集中器标准技术参数表（见表1）中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表8 投标人技术偏差表。 表1集中器标准技术参数表
表1（续） 注项目单位对本表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。 项目单位技术差异表与本表中参数不同时，以项目单位技术差异表给出的参数为准。 2 项目需求部分 2.1 货物需求及供货范围一览表 货物需求及供货范围一览表见表2。 表2货物需求及供货范围一览表 2.2 必备的备品备件、专用工具和仪器仪表供货表
集中器专用技术规范必备的备品备件、专用工具和仪器仪表供货表见表3。 表3必备的备品备件、专用工具和仪器仪表供货表 2.3 设计联络会、培训及验收需求一览表 设计联络会、培训及验收需求一览表见表4。 表4设计联络会、培训及验收需求一览表 2.4 图纸资料提交单位及其接收单位 经确认的图纸资料应由卖方提交表5所列单位。 表5卖方提交的须经确认的图纸资料及其接收单位 2.5 工程概况 2.5.1项目名称： 2.5.2项目单位：东营东营区供电公司 2.5.3工程规模 2.5.4工程地址： 2.5.5交通、运输：施工地面现场交货
