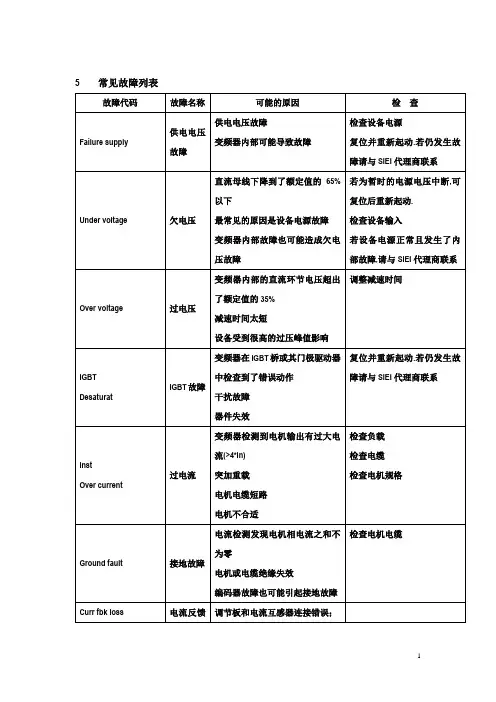

5常见故障列表
1.按shift +Alarm 显示报警列表。
2.按Enter键一次或多次直至”sequencer”信息出现确认报警。目前已经出现的属于变频器硬件问题的代码如下：
1．Under voltage 欠电压
2．Intake air S OT 环境温度传感器过热
3．Inst Over current 过电流
4．IGBTdesat repet IGBT故障
如果显示“Drive overload”可以尝试作如下变动：
Curr regulator（电流环调整）
CurrP gain% 10%
CurrI gain% 10%
CurrP base value 60.V/A
Curri base value 5000.V/A/S
适当地调大电流环的比例或者积分，或者改变电流环比例和积分的基准值
如果显示“DB err 1720”“DB err 1730”“BU overload”和如下参数有关：
BU res OL time 制动单元电阻过载时间
BU res OL factor 制动单元电阻过载系数
可以相应地增大这两个数值
屏蔽变频器故障可以在ALARM CONFIG菜单中选择
例如：Heatsink S OT/HTS activity:出厂是Disable drive(禁止驱动器),可以选择Ignore（忽视故障）来屏蔽．

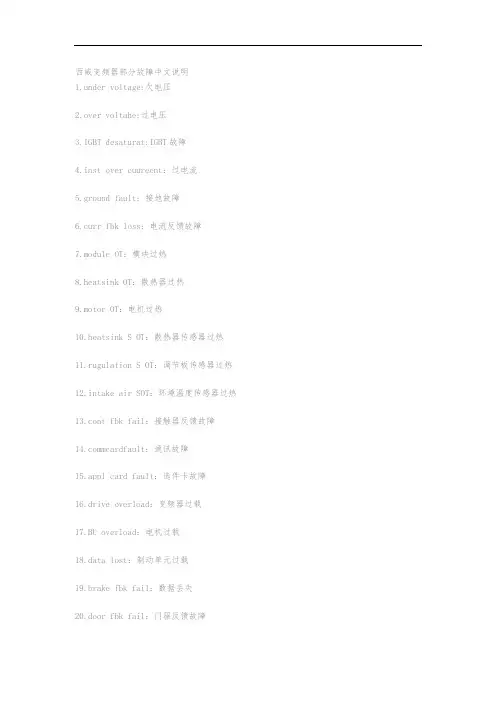

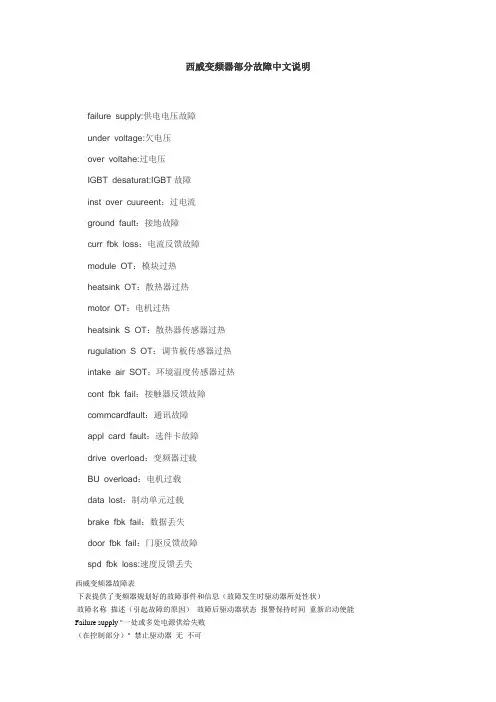

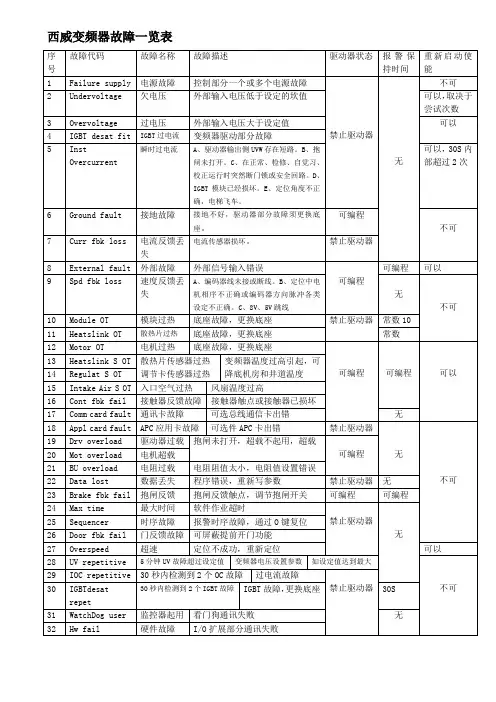

西子奥的斯电梯西威变频器故障代码 supply: 供电电压故障 under voltage: 欠电压 over voltahe: 过电压 IGBT desaturat: IGBT故障 inst over cuureent：过电流 ground fault：接地故障 curr fbk loss：电流反馈故障 module OT：模块过热 heatsink OT：散热器过热 motor OT：电机过热 heatsink S OT：散热器传感器过热 rugulation S OT：调节板传感器过热 intake air SOT：环境温度传感器过热 cont fbk fail：接触器反馈故障 commcardfault：通讯故障 appl card fault：选件卡故障 drive overload：变频器过载 BU overload：电机过载 data lost：制动单元过载 brake fbk fail：数据丢失 door fbk fail：门驱反馈故障 spd fbk loss:速度反馈丢失 故障代码故障名称可能的原因检查 Failure supply 供电电压故障供电电压故障 变频器内部可能导致故障检查设备电源 复位并重新起动.若仍发生故障请与SIEI代理商联系 Under voltage 欠电压直流母线下降到了额定值的65%以下 最常见的原因是设备电源故障 变频器内部故障也可能造成欠电压故障若为暂时的电源电压中断,可复位后重新起动. 检查设备输入 若设备电源正常且发生了内部故障,请与SIEI代理商联系 Over voltage 过电压变频器内部的直流环节电压超出了额定值的35% 减速时间太短 设备受到很高的过压峰值影响调整减速时间 IGBT Desaturat IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作 干扰故障 器件失效复位并重新起动.若仍发生故障请与SIEI代理商联系 Inst Over current 过电流变频器检测到电机输出有过大电流(>4*In) 突加重载
高压变频器的工作原理和常见故障分析贾瑟 摘要：随着现代科学技术的迅速发展，大量的发电企业正在使用着高压变频器。高压变频器在使用过程中具有显著的节能效果，但也存在一定的潜在安全隐患， 可能会对发电企业的生产活动造成严重影响。基于此，本文先对高压变频器工作 原理进行具体的分析，然后对高压变频器在运行中常见的故障及原因进深入的探讨，以供相关的工作人员参考，希望能给我国发电企业的发展带来一定的贡献。 关键词：高压变频器；工作原理；常见故障；分析 采用交流变频器调速技术对交流电机进行调速，具有节电效果好、调速方便、保护功能完善、组态灵活、可靠性强等很多优点。由于交流变频调速技术的众多 优越性，在发电领域也得到了非常广泛的应用，对电厂内的风机、水泵等大功率 耗能设备实现高压变频器调速改造，已成为公认的节能方案。随着变频器应用范 围的扩大，检修维护工作中遇到的问题也越来越多。因此，本文对此进行分析。 1高压变频器工作原理 高压变频器一般采用目前国际流行的功率单元串联多电平技术，系统为高-高 结构。高压电直接输入变频器，经过变频器内部功率系统整流、逆变后，变频器 直接高压输出至电机，不需要升压变压器等部件。每个功率单元都是一台三相输入、单相输出的脉宽调制型低压变频器，技术可靠，结构和性能完全一致，极大 的提高了高压变频器的可靠性与维护性；采用叠波技术，最大限度的消除了高压 变频器输出电压中的谐波含量，电压波形接近于标准的正弦波，大大改善了变频 器的输出性能，是真正的“无谐波”高压变频器。 变频器一般由以下几个部分组成：制动单元、微处理单元、滤波、整流、逆变、检测单元以及驱动单元等等。它能够按照电动机的具体需求为其提供所需的 电源电压，从而实现调速和节能。此外，大部分变频器都具备多种保护功能，如 过载保护、过电压保护以及过电流保护等。 对于不同电压等级的高压变频系统，一般采用每相5～8个功率单元串联方案。通过主电路图，可以更加直观的了解变压器的副边绕组与功率单元以及各功率单 元之间的电路连接方式：具有相同标号的3组副边绕组，分别向同一功率柜（同 一级）内的三个功率单元供电。第一级内每个功率单元的一个输出端连接在一起 形成星型连接点，另一个输出端则与下一级功率单元的输出端相连，依此方式， 将同一相的所有功率单元串联在一起，便形成了一个星型连接的三相高压电源， 驱动电动机运行。当电网电压为6kV时，变压器的副边输出电压即功率单元的输 入电压为690V，每个功率单元的最高输出电压也为690V，同一相的五个单元串 联后，相电压为690V×5=3450V，由于三相连接成星型，那么线电压便等于 1.732×3450V≈6000V，达到电网电压的水平。功率单元串联后得到的是阶梯正弦 的PWM波形，PWM控制，脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要形状和幅值的波形，这种波形正弦度好，du/dt小，可 减少对电机和电缆的绝缘损坏，无需输出滤波器就可以使输出电缆长度很长，电 动机也不需要降额使用，可直接用于旧设备的改造；同时，电机的谐波损耗也大 大减少，消除了由此引起的机械振动，减小了轴承和传动部分的机械应力。 通过本相上的5（8）个功率单元输出的SPWM波相叠加后，可得到正弦波形。这种波形正弦度好，dv/dt小，即使在低速下也能保持很好的波形。电机的谐波
变频器线路板常见维修方法 往往变频器的故障只有一点，而对于维修者最重要的就是找到故障点，有针对性地处理问题，尽量减少无用的拆卸，尤其是要尽量减少使用烙铁的次数。除了经验，掌握正确的检查方法是非常必要的。正确的方法可以帮助维修者由表及里，由繁到简，快速的缩小检测范围，最终查出故障并适当处理而修复。 首先谈谈故障的检查方法 报警参数检查法： 所有的变频器都以不同的方式给出故障指示，对于维修者来说是非常重要的信息。通常情况下，变频器会针对电压、电流、温度、通讯等故障给出相应的报错信息，而且大部分采用微处理器或DSP处理器的变频器会有专门的参数保存3次以上的报警记录。 （例1）某变频器有故障，无法运行并且LED显示“UV”（under voltage的缩写），说明书中该报警为直流母线欠压。因为该型号变频器的控制回路电源不是从直流母线取的，而是从交流输入端通过变压器单独整流出的控制电源。所以判断该报警应该是真实的。所以从电源入手检查，输入电源电压正确，滤波电容电压为0伏。由于充电电阻的短路接触器没动作，所以与整流桥无关。故障范围缩小到充电电阻，断电后用万用表检测发现是充电电阻断了。更换电阻马上就修好了。 （例2）有一台三垦IF 11Kw的变频器用了3年多后，偶尔上电时显示“AL5”（alarm 5 的缩写），说明书中说CPU被干扰。经过多次观察发现是在充电电阻短路接触器动作时出现的。怀疑是接触器造成的干扰，在控制脚加上阻容滤波后果然故障不再发生了。 （例3）一台富士E9系列3.7千瓦变频器，在现场运行中突然出现OC3（恒速中过流）报警停机，断电后重新上电运行出现OC1（加速中过流）报警停机。我先拆掉U、V、W到电机的导线，用万用表测量U、V、W之间电阻无穷大，空载运行，变频器没有报警，输出电压正常。可以初步断定变频器没有问题。原来是电机电缆的中部有个接头，用木版盖在地坑的分线槽中，绝缘胶布老化，工厂打扫卫生进水，造成输出短路。 （例4）三肯SVF303，显示“5”，说明书中“5”表示直流过压。电压值是由直流母线取样后（530V左右的直流）通过分压后再由光耦进行隔离，当电压超过一定阀值时，光耦动作，给处理器一个高电平。过压报警，我们可以看一下电阻是否变值，光耦是否有短路现象等。 由以上的事例当中不难看出，变频器的报警提示对处理问题有多么重要，提示你正确的处理问题的方向。 类比检查法：

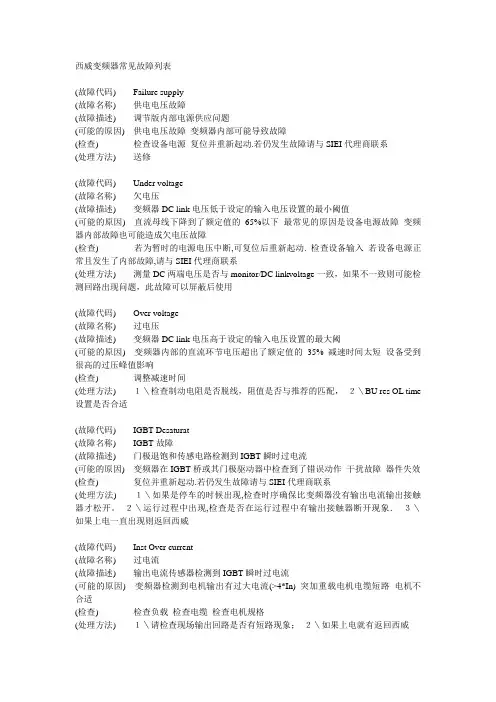

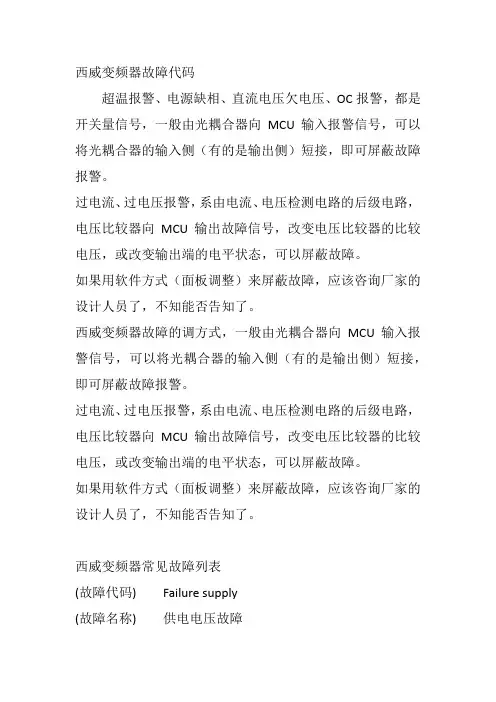

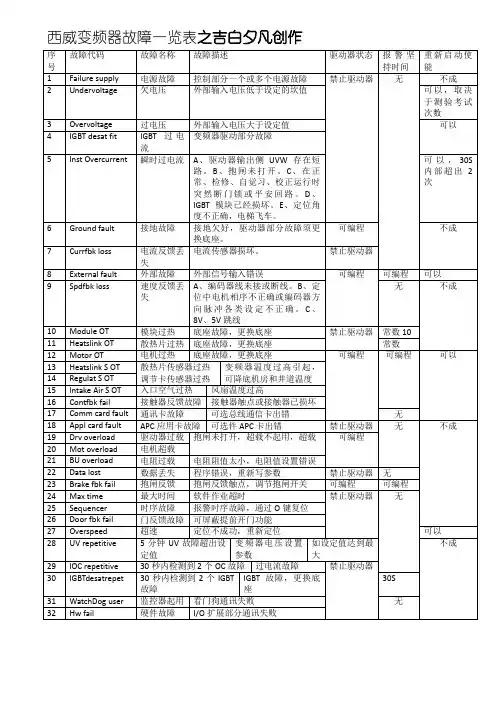

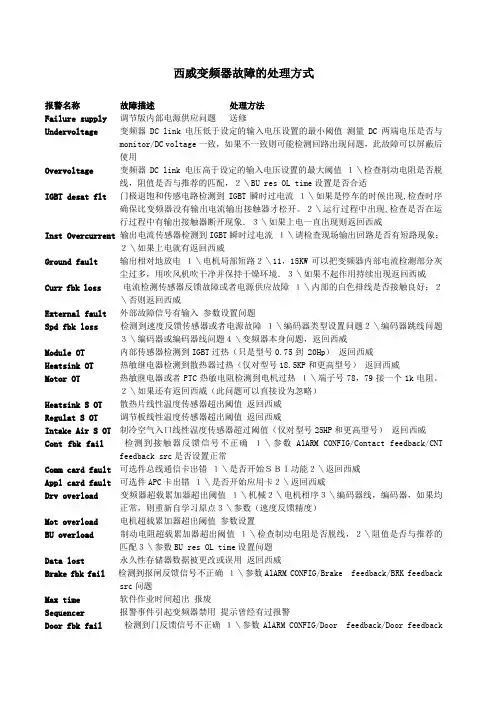

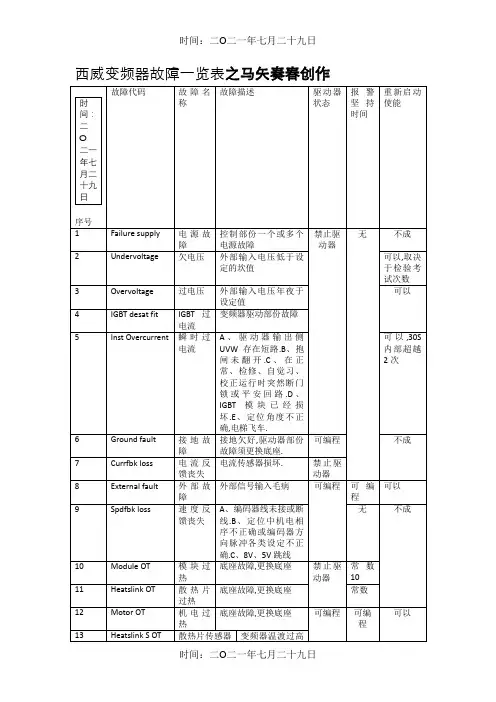

西威变频器常见故障列表 故障代码故障名称可能的原因检查 Failure supply供电电压供电电压故障检查身被电源 故障变频器内部可能导致故障复位并重新启动 ,若仍发生 故障请与 SIEI 代理商联系Under voltage欠电压直流母线下降到了额定值的若为暂时的电源电压中断 , 65%以下可复位后重新启动 最常见的原因是设备电源故检查设备输入 障若设备电源正常且发生了内 变频器内部故障也可能造成部故障 ,请与 SIEI 代理商联 欠电压故障系 Over voltage过电压变频器内部的直流环节电压调整减速时间 超出了额定值的 35% 减速时间太短 设备受到很高的过压峰值影 响 IGBT IGBT 故变频器在 IGBT 桥或其门极复位并重新启动 ,若仍发生故desaturat障驱动器中检查到了错误动作障请与 SIEI 代理商联系 干扰故障 器件失效 Inst过电流变频器检测到电机输出有过检查负载 Over current大电流 (4*In)检查电缆
突加重载检查电机规格 电机电缆短路 电机不合适 Ground fault接地故障电流检测发现电机相电流之检查电机电缆 和不为零 典籍或电缆绝缘失效 编码器故障也可能引起接地 故障 Curr fbk loss电流反馈调节板和电流互感器连接错 故障误 检查 XTA 端子的连接电缆 Module OT模块过热IGBT 模块温度太高 风机故障功率元件IGBT 故 障 过负荷电流周期太快 Heatsink OT散热器过GBT 模块温度太高 热风机故障功率元件IGBT 故 障 过负荷电流周期太快 Motor OT电机过热变频器由电机温度模型检测减少电机负荷 出电机过热若电机没有过热则检查温度 电机过载模块
变频器常见故障 (1) 变频器驱动电机抖动 在接修一台安川616PC5-5、5kW变频器时,客户送修時标明电机行抖动,此时第一反应就是输出电压不平衡、在检查功率器件后发现无损坏,给变频器通电显示正常,运行变频器,测量三相输出电压确实不平衡,测试六路数出波形,发现W相下桥波形不正常,依次测量该路电阻,二极管,光耦。发现提供反压的一二极管击穿,更换后,重新上电运行,三相输出电压平衡,修复。 (2) 变频器频率上不去 在接修一台普传220V,单相,1、5kW变频器时,客户标明频率上不去,只能上到20Hz,此时第一想到的就是有可能参数设置不当,依次检查参数,发现最高频率,上限频率都为60Hz,可见不就是参数问题,又怀疑就是频率给定方式不对,后改成面板给定频率,变频器最高可运行到60Hz,由此瞧来,问提出在模拟量输入电路上,检查此电路时,发现一贴片电容损坏,更换后,变频器正常。 (3) 变频器跳过流 在接修一台台安N2系列,400V,3、7kW变频器时,客户标明在起动时显示过电流。在检查模块确认完好后,给变频器通电,在不带电机的情况下,启动一瞬间显示OC2,首先想到的就是电流检测电路损坏,依次更换检测电路,发现故障依然无法消除。于就是扩大检测范围,检查驱动电路,在检查驱动波形时发现有一路波形不正常,检查其周边器件,发现一贴片电容有短路,更换后,变频器运行良好。 (4) 变频器整流桥二次损坏 在接修一台LG SV030IH-4变频器时,检查时发现整流桥损坏,无其它不良之处,更换后,带负载运行良好。不到一个月,客户再次拿来。检查时发现整流桥再次损坏,此时怀疑变频器某处绝缘不好,单独检查电容,正常。单独检查逆变模块,无不良症状,检查各个端子与地之间也未发现绝缘不良问题,再仔细检查,发现直流母线回路端子P-P1与N之间的塑料绝缘端子有炭化迹象,拆开端子查瞧,果然发现端子碳化已相当严重,从安全角度考虑,更换损坏端子,变频器恢复正常运行,正常运行已有半年多。 (5) 变频器小电容炸裂 在接修一台三肯SVF7、5kW变频器时,检测时发现逆变模块损坏,更换模块后,变频器正常运行。由于该台机器运行环境较差,机器内部灰尘堆积严重,且该台机器使用年限较长,决定对它进行除尘及更换老化器件的维护。以提高其使用寿命,器件更换后,给变频器通电,上电一瞬
变频器的常见故障分析 1 引言 在现代工业中，采用变频器控制的电动机系统，有着节能效 果显著、调节控制方便、维护简单、可网络化集中、远程控制、可 与PLC组成自动控制系统等优点。变频器的这些特质使其在电力电 子系统、工业自动控制等领域的应用日益广泛。市场上不同型号规 格变频器的安装、接线、调试各有特点，但主要方法及注意事项基 本一致。本文阐述了变频器的常见故障，并对其进行分析。 2 变频器常见故障分析 2.1 维修的原则：先静后动 静是指不通电状态，动是指通电后的工作状态。检修开始时，要先静下来，不要盲目动手，应多问。例如: 问清是否违反操作规程、出现故障时的现象、是否更改过内部参数等，根据情况对故障 作客观的、大致的分析，再根据变频器显示的故障提示，判断故障 部位。检修时，应先仔细阅读变频器说明书，了解其检修注意事 项。 不要贸然通电，通过眼观、手摸、鼻嗅等先做必要的安全检查，以 免引发新的故障。 （1）检查快熔FU是否烧断； （2）检查线路板上元件引线间有无碰锡、碰线或细金属落在二线 间； （3）检查电容器、整流桥、逆变桥、集成电路等元件有无明显烧坏 的痕迹； （4）检查线路板上是否有水滴（尤其在潮湿环境中使用的变频 器）； （5）检查线路板上是否有灰尘。 通过以上检查，可发现变频器是否有短路故障点及元件的炭化熏黑 部位。 2.2 参数设定不当时易碰到的问题 （1）变频器在电机空载时工作正常，但不能带负载启动 这种问题常常出现在恒转矩负载。遇到此类问题时应重点检 查加、减速时间设定或提升转矩设定值。 （2）变频器开始运行，但电机还未启动就过载跳停 如冶金厂一台725kW-6电机，投入运行时，跳停频繁。经检查，偏置频率原设定为3Hz，变频器在到运行指令但未给出调频信 号之前，电机将一直接收3Hz的低频运行指令而无法启动。经测定 该电机的堵转电流达到50A，约为电机额定电流的3倍；变频器过
变频器维修检测常用方法 如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。 一、静态测试 1、测试整流电路 找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。 2、测试逆变电路 将红表棒接到P端黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果否则可确定逆变模块故障 二、动态测试 在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点: 1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。 2、检查变频器各接插口是否已正确连接，是否有镙丝松动，连接异常有时可能导致变频器出现故障，严重时会出现炸机等情况。 3、上电后检测故障显示内容并初步断定故障及原因。 4、如未显示故障首先检查参数是否有异常并将参数复归后进行空载(不接电机)情况下启动变频器并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况则模块或驱动板等有故障 5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。测试时，最好是满负载测试。 三、故障判断 1、整流模块损坏 一般是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。 2、逆变模块损坏 一般是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，还必须注意检查马达及连接电缆。在确定无任何故障下，运行变频器。 3、上电无显示 一般是由于开关电源损坏或预充电电路损坏使直流电路无直流电压引起，如启动电阻损坏，也有可能是面板损坏。 4、上电后显示过电压或欠电压 一般由于输入缺相，电路老化及电路板受潮引起。找出其电压检测电路及检测点，更换损坏的器件。 5、上电后显示过电流或接地短路 一般是由于电流检测电路损坏。如霍尔元件、运放等。 6、启动显示过电流 一般是由于驱动电路或逆变模块损坏引起。 7、空载输出电压正常带载后显示过载或过电流 该种情况一般是由于参数设置不当或驱动电路老化模块损伤引起。
一般来说，当你拿到一台有故障的变频器，再上电之前首先要用万用表检查一下整流桥和IGBT模块有没有烧，线路板上有没有明显烧损的痕迹。 具体方法是：用万用表(最好是用模拟表)的电阻1K档，黑表棒接变频器的直流端(-)极，用红表棒分别测量变频器的三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。然后，反过来将红表棒接变频器的直流端(+)极，黑表棒分别测量变频器三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。否则，说明模块损坏。这时候不能盲目上电，特别是整流桥损坏或线路板上有明显的烧损痕迹的情况下尤其禁止上电，以免造成更大的损失。 如果以上测量结果表明模块基本没问题，可以上电观察。 1)上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。 2)上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常(整流二极管击穿或开路，可以用万用表测量开关电源的几路整流二极管，很容易发现问题。 换一个相应的整流二极管问题就解决了。这种问题一般是二极管的耐压偏低，电源脉动冲击造成的。 3)有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。 4)上电后显示[-----](MM4)，一般是主控板问题。多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。 但也有个别问题出在电源板上。 例如:重庆某水泥厂回转窑驱动用的一台MM440-200kW变频器，由于负载惯量较大，启动转距大，设备启动时频率只能上升到5Hz左右就再也上不去，并且报警[F0001]。客户要求到现场服务，我当时考虑认为：作为变频器本身是没有问题的，问题是客户参数设置不当，用矢量控制方式，再正确设定电机的参数/模型就可以解决问题。又过了两天客户来电告诉我变频器已经坏了，故障现象是上电显示[-----]。经现场检查分析，这种故障是因为主控板出问题造成的，因为用户在安装的过程中没有严格遵循EMC规范，强弱电没有分开布线、接地不良并且没有使用屏蔽线，致使主控板的I/O口被烧毁。后来，我申请了维修服务，SFAE 的工程师去现场维修，更换了一块主控板问题解决了。 5)上电后显示正常，一运行即显示过流。[F0001](MM4)[F002](MM3)即使空载也一样，一般这种现象说明IGBT模块损坏或驱动板有问题，需更换IGBT模块并仔细检查驱动部分后才能再次上电，不然可能因为驱动板的问题造成IGBT模块再次损坏！这种问题的出现，一般是因为变频器多次过载或电源电压波动较大(特别是偏低)使得变频器脉动电流过大主控板CPU来不及反映并采取保护措施所造成的。 还有一些特殊故障(不常见但有一些普遍意义，可以举一反三，希望达到抛砖引玉的效果)，例如:
变频器常用的几种控制方 式 Prepared on 22 November 2020
变频器常用的几种控制方式 变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。 1、变频器简介 变频器的基本结构 变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU 以及一些相应的电路。 变频器的分类 变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。 2、变频器中常用的控制方式 非智能控制方式 在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
(1) V/f控制 V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。 V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。 (2) 转差频率控制 转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳定性，并对急速的加减速和负载变动有良好的响应特性。 (3) 矢量控制 矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序和时间以及零矢量的作用时间，又可以形成各种PWM波，达到各种不同的控制目的。例如形成开关次数最少的PWM波以减少开关损耗。目前在变频器中实际应用的矢量控制方式主要有基于转差频率控制的矢量控制方式和无速度传感器的矢量控制方式两种。 基于转差频率的矢量控制方式与转差频率控制方式两者的定常特性一致，但是基于转差频率的矢量控制还要经过坐标变换对电动机定子电流的相位进行控制，使之满足一定的条件，以消除转矩电流过渡过程中的波动。因此，基于转差频率的矢量控制方式比转差
西威变频器调试资料 一.变频器线路说明 1.同步变频器选型方法 2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸) 3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特） 4.端子与接线说明 二.外部部件说明与选配 1.制动电阻选型 2.滤波器选型 3.编码器与分频卡 海德汉 hipeface 内密控 4.旋转变压器与RES卡 三.操作说明 1.面板操作说明 2.参数修改步骤 3.参数保存方法 4.参数初始化方法 四.参数设置表及简要说明 五.变频器自学习调试 1.电流自学习 2.无齿定位自学习 六.速度曲线与时序的说明 七.舒适感调试说明 1.PI调节
2.预转矩调试 八.常见显示错误与处理方法 1.报警清除方法 2.软件报错的说明 3.硬件故障处理方法 九.与新增、改变内容对照表 十.附录1 版本说明 十一.反馈表 一.变频器线路说明 1.同步变频器选型方法 当永磁同步无齿曳引机选配变频器型号时，除了要符合曳引机的铭牌参数外，一般还需要满足I b>,的电流公式。I b:变频器的额定电流。I j：曳引机的额定电流。 2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸)（未完善） 因西威变频器软件系统比较强大，启动时比一般变频器要慢。在电梯系统上电后，变频器正常信号给的比较慢，新时达微机板等会不断的断合变频器电源，从而无法正常
运行运行。具体处理方法：将变频4060号参数置1（反），微机板中Drive OK输入端设为常闭有效。 3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特） （未完善） 进口曳引机参数不详,，具体参数要向曳引机销售方咨询。 4.端子与接线说明(详细参见说明书P50) a、主线路注意事项 制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如 果接错会损坏变频器 主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故 障 b、控制线路注意事项 采用变频器内部24V时，需要将变频器18、19端子接入回路。 在使用41、42端子时，需要与46形成回路详细参见说明P43页电位说明 当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时， 微机板上A+与A-、B+与B-也要调换。 c、接线端子定义可以参考下面几个图
变频器常见故障分析与处理 本系列变频器具有过流、过热、过载、欠压多种保护功能。当发生故障时，变频器就会立即报警跳开，LED监视器上显示相应的故障类型，并且电动机自动停止转动。当排除故障后，按“STOP”键或输入控制电路端子复位命令，即能解除报警跳开状态。 故障代码表： 一过压：分别为加速时过电压（E002）、定速时过电压（E003）、停止时过电压（E00A）、减速时过电压（E00B） 分析：E002、E003、E00A、E00B故障出现的直接原因就是变频器本身检测到的电压过高。
而出现E002、E003、E00A根本原因有三个：1）外部实际电网电压过高，处理方法：降低电网电压（可采用稳压电源）。2）变频器检测到的电压（U）比外部实际的高，处理方法：重新检测电压（进入内部参数b123）。3）能量反馈，电机实际转速高于变频器输出（即电机被拖动）；处理方法：去除电机拖动现象或加能耗电阻。4）变频器内部电压检测电路有故障，与办事处联系维修。 出现E00B则与下列几个因素有关：减速时间、制动器（制动电阻或制动单元）、负载惯性 减速时间过短会使变频器在减速过程中产生反馈电压（减速时间越短同样的负载产生的反馈电压越大），如果没有制动器或制动器过小，那就无法消耗这部分多余的电压，当电压高到一定值时（460）就会跳E00B报警，而负载惯性越大同样的减速时间产生的反馈电压就越高。所以，应适当的加长减速时间。 二欠压：E001 出现E001故障报警的原因有： 1）外部电网电压异常（缺相、三相不平衡、电压过低）； 2）有大容量负载在同一线运行，处理方法：另选电源； 3）变频器检测到的电压（U）比实际低，处理方法：重新检测电压（进入内部参数b123）； 4）变频器内部故障，继电器没吸合（现象是带负载时跳）。处理方法：检查继电器接口是否接触良好；否，则为变频器内部电压检测电路故障，与办事处联系。 三过流：分别为加速时过电流（E004）、定速时过电流（E005）、减速时过电流（E006）出现这三类故障的原因有： 1）电机连接端子相间短路，处理方法：检查输出线路及负载； 2）负载突变或过重，处理方法：减小线路负载，检查变频器与电机搭配是否适当； 3）加速时间过短，处理方法：加长加速时间；
变频器电压电流典型检测方法 1.前言 变频器最主要的特点是具有高效率的驱动性能及良好的控制特性。简单地说变频器是通过改变电机输入电压的频率来改变电机转速的。从电机的转速公式可以看出，调节电机输入电压的频率f，即可改变电机的转速n。目前几乎所有的低压变频器均采用图1所示主电路拓扑结构。 部分1为整流器，作用是把交流电变为直流电，部分2为无功缓冲直流环节，在此部分可以采用电容作为缓冲元件，也可用电感作为缓冲元件。部分3是逆变器部分，作用是把直流电变为频率可调整的三相交流电。中间环节采用电容器的这种变频器称之为交直交电压型变频器，这种方式是目前通用型变频器广泛应用的主回路拓扑。本文将重点讨论这种结构在电压、电流检测设计中应注意的一些问题。变频器在运行过程中为什么要对电压、电流进行检测呢这就需要从电机的结构和控制特性上说起： ①三相异步电动机的转矩是由电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。 ②变频器运行中，过载起动电流为额定电流的~倍;过流保护为额定电流的~3倍(根据不同性质的负载要求选择不同的过流保护点);另外还有电流闭环无跳闸、失速防止等功能都与变频器运行过程中的电流有关。 ③为了改善变频器的输出特性，需要对变频器进行死区补偿，几种常用的死区补偿方法均需检测输出电流。 ④电动机在运转中如果降低指令频率过快，则电动状态将变为发电状态运行，再生出来的能量贮积在变频器的直流电容器中，由于电容器的容量和耐压的关系，就需要对电压进行及时、准确地检测，给变频器提供准确、可靠的信息，使变频器在过压时进行及时、有效的保护处理。同时变频器上电过程、下电过程都需要判断当前直流母线电压的状态来判断程序下一步的动作。 鉴于电压、电流检测的重要性，在变频器设计中采用对电压、电流进行准确、有效检测的方法是十分必要的。 2.在线测量电压的几种方案设计 变频器的过电压或欠电压集中表现在直流母线的电压值上。正常情况下，变频器直流电压为三相全波整流后的平均值。若以380V线电压计算，则平均直流电压。在过电压发生时，直流母线的储能电容将被充电，主电路内的逆变器件、整流器件以及滤波电容等都可能受到损害，当电压上升至约800V左右时，变频器过电压保护功能动作;另外变频器发生欠压时(350V左右)也不能正常工作。对变频器而言，有一个正常的工作电压范围，当电压超过或低于这个范围时均可能损坏变频器，因此，必须在线检测母线电压，常用的电压检测方案有三种。 1)变压器方案 图2中，P为直流母线电压正(+)，N为直流母线电压负(-)。 变频器控制回路的电源电压一般采用开关电源的方式来获得，利用开关变压器的特点，在副边增加一组绕组N4(匝数根据实际电路参数决定)作为母线电压的采样输出，开关变压器的原边电压为母线电压，而副边输出电压随着原边输入电压的变化而线性地发生变化，这样既能起到强弱电隔离作用又能起到降压作用，把此采样信号经过处理可以送到DSP内进行A/D采样实现各种保护工作。 2)线性光耦方案
操作面板按键说明 控键功能功能控键功能功能 起动变频器运行的起动指令键下翻 /帮 助 改变菜单和参数.在参数和给定 模式,改变其值.Help此键无效. 按SHIFT+此钮,查看最大值 停止变频器停止指令键上翻 /报 警 改变菜单和参数.在参数和给定 模式,改变其值.Shift+Alarm查 看故障 加速 /点动使用内部电位器,按此钮增加速 度给定.加上档键,点动 返回 /取 消 编辑数字参数时,选择参数的位, 其他情况用于退出设定模 式.Escape用于退出设定模式 减速/旋转内部电位器, 按此钮减小速度 给定.若加上档键,在点动和电 位器模式中改变旋转方向 确认 参数设定模式中确认所设定的新 值. SHIFT+Home回到基本菜单中 上档键选择按钮第二功能:Rotation control，Jog，Help，Alarm， Escape, Home ?-Torque: 变频器输出负转矩 ?+Torque: 变频器输出正转矩 ?Alarm: 变频器有故障报警 ?Enable:
恢复出厂值：进入STARTUP/STARTUP Config/Load default菜单,按回车，保存参数方法：进入STARTUP/Save config菜单，按回车 变频器调试步骤： Menus:(一级目录) 1. MONITOR(监控) 2. STARTUP(启动) 3. TRAVEL(驱动) 4. REGULATION PARAM(调节参数) 5. I-O CONFIG(I-O配置) 6. ALARM CONFIG(报警配置) 7. COMMUNICATION(通讯) 8. APPL CARD CONFIG(APPL卡配置) 9. CUSTOM FUNCTIONS(客户功能) 10. SERVICE(服务功能：无齿自动定位用) 第一步:变频器自学习 1．在设置或修改驱动器或电机参数后再进行自学习。 SARTUP/Startup config/EnterSetup mode
AB变频器常见故障一、电动机不能启动 原因：没有输出电压送给电动机。 补救措施：检查电源电路，如电源电压、所有熔断器以及断路装置，检查电动机票，核查电动机连接是否正确，控制输入信号，起动信号是否存在。I/O端子01是否激活，核查P036与组态是否匹配。核查A095是否没有禁止转动。 AB变频器常见故障二、变频器不能从端子排连接线所送入的启动或运行输入启动 原因： 变频器存在故障。这类原因补救措施主要是清除故障，按停止键，重新上点，将A100设置为选项1“清除故障”。若A051—A052被设置为选项7“清除故障”，则重新送入数字量输入信号。 编程不正确。补救措施为检查参数设置。 输入接线不正确。补救措施：正确接线并/或安装跳线。 AB变频器常见故障三、变频器不能从集成式键盘启动 原因： 集成式键盘没被使能。将参数P036设置为选项0，将参数A051—A052设置为选项5，并激活输入。 I/O端子01的“停止”输入信号不存在。正确接线并/或安装跳线。 AB变频器常见故障四、变频器对速度命令不作响应 原因： 速度命令源中没有给定速度。检查参数D012，看控制信号来源是否正确。如果是模拟量输入，则检查接线并用表计检查信号是否存在。检查参数D002，核查命令是否正确。 通过远程设备或数字量输入选择了不正确的基准信号源。检查参数D012，检查参数D014，看输入是否选择交流电源。核查A051—A052的设置。检查P038中的速度基准来源。如果有必要就重新编程。
