凸透镜成像及应用练习题
1.小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法。其中正确的是（）
A．照像机是利用蜡烛放在a点的成像特点制成的
B．放大镜是利用蜡烛放在b点的成像特点制成的
C．幻灯机是利用蜡烛放在d点的成像特点制成的
D．蜡烛放在b点成的像比它放在c点成的像大
2.某同学做凸透镜成像实验，当光屏距离凸透镜12厘米时，发现光屏上有一个清晰缩小的像，由此可以判断凸透镜的焦距可能是 ( )
A. 5厘米
B. 10厘米
C. 15厘米
D. 20厘米
3.凸透镜的焦距是12cm，将物体放在主轴上距透镜中心7cm处，物体所成的像是（）A．倒立、缩小的实像 B．倒立、放大的实像 C．正立、放大的虚像 D．正立、等大的虚像
6.蜡烛放在离凸透镜40cm的主光轴时，在透镜另一侧的光屏上得到清晰放大的像。若把蜡烛在原来位置向远离透镜方向移动40cm，则所成清晰的像—定是（）
A．虚像 B．放大的 C．正立的 D．缩小的
7.物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（）
A．照相机 B．放大镜 C．幻灯机 D．汽车后视镜
8.人的眼睛像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜。当人观察物体时，物体在视网膜上所成的像是（）
A．倒立、缩小的实像 B．倒立、放大的实像 C．正立、放大的虚像 D．正立、放大的实像
9.电视机的遥控器可以发射一种看不见的光，叫做红外线，用它可以实现对电视机的控制。有时遥控器并没有对准电视机的控制窗口，而是沿某一合适的方向对准墙壁按下按钮，也可以控制电视机，这是利用了 ( )
A．光的反射 B．光的折射 C．光的直线传播 D．光速很大
10.人的眼睛象一架照相机，物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）
A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
11.常见的视力缺陷有近视和远视。右图是一位视力缺陷人员的眼球成像示意图，他的视力缺陷类型及矫正视力需要
配戴的透镜种类是（）
A．远视眼，凸透镜 B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
12.一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（）
A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大
13.甲在阳光充足的教室内，小阳手持一个焦距为10cm的凸透镜在白墙和窗户之间移动，可以在墙上看到窗户的像，这个像是 ( )
A.倒立、等大的
B.倒立、缩小的
C.正立、放大的
D.正立、缩小的
14.关于四种光学仪器的成像情况，下列说法中正确的是（）
A．放大镜成正立、放大的实像 B．照相、机成正立、缩小的实像
C．幻灯机成倒立、放大的实像 D．近视眼镜成正立、放大的虚像
15.某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）
A．像变大，像距变大 B．像变大，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
16.下图是“探究凸透镜成像规律”的实验，所用凸透镜的焦距为10cm，实验中凸透镜的位置固定。当光屏在1.5倍焦距时，屏上有像。你认为在直线CD上，光屏的位置至少移动 cm时，就会出现任意移动蜡烛屏上都无像的现象。
17.一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为 cm；当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以看到一个、放大的虚像（填：“正立”或“倒立”）。
18.人眼结构中的晶状体相当于一个镜，来自物体的光经过晶状体在视网膜上成（选填“正立”或“倒立”）缩小的像。人眼观察物体最清晰而又不易疲劳的距离，叫做明视距离。根据老花眼的结构可判定，老花眼的明视距离（选填“大于”、“等于”或“小于”）正常人眼的明视距离。
19.一次，小明在家写作业时在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。这是由于此时
的水滴相当于一个，图片上的文字经过水滴折射后形成
一个放大的像（选填“实”或“虚”）。
20.体育运动中，科研人员经常利用频闪摄影对运动员的动作进
行分析与指导。频闪摄影就是摄影光源在有节奏的闪光时，从
光源射出的光线照射到运动员身上发生____射，又通过摄影机
前的______镜形成_____ 像。观察图中照片，可知频闪摄影时要求背景较_____ (填“亮”、“暗”)。
21.人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个___________透镜，来自物体的光会在视网膜上形成一个____________的像(选填“正立”或“倒立”)。如果长期不注意用眼卫生，会导致近视。有一种治疗近视眼的手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得_______些(选填“强”或“弱”)。
22.小强用焦距一定的照相机拍摄景物。若他将照相机远离被拍摄的景物，景物在底片上所成的清晰的像将____(选填“变大”、“变小”或“不变”)。
23．画出图中的光线AB经过凸透镜后的径迹。
24．如图所示，根据光的折射情况，在虚线框内填上一个适当的透镜。
25．在图中完成透镜的光路图。
26．在做凸透镜成像的实验中，所用透镜的焦距为10cm。某同学按下图所示放置好蜡烛和透镜后，左右移动光屏始终得不到烛焰完整的像，其原因是。该同学作适当调整（物距不变）后，移动光屏，直到光屏上得到烛焰清晰、完整的像。该像的性质是。
28．如图1所示，周倩和几位同学在做“探究凸透镜成像规律”的实验时，在光屏上得到了一个缩小倒立的清晰实像。这时，周倩同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近透镜）之间，结果原来在光屏上的清晰的像变得模糊了。
（1）为了使光屏上的像重新变得清晰，在不移动蜡烛和透镜位置的前提下，应该如何移动光屏？
_________________________________________________________________
（2）图2所示的四幅小图中正确表示周倩同学近视眼成像情况和矫正做法的是（）
A、②①
B、①③
C、②④
D、③④
29．小明利用光具座、凸透镜（焦距为10cm）、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验。
(1)光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛（如下左图），其中在B上应放置：
。
(2)实验中发现光屏上成像如上右图，你认为造成这种现象的原因是：。
(3)观察并记录凸透镜成像的情况时，应测量和。
(4)将蜡烛放在距凸透镜16cm处，前后移动光屏，小明（填“能”或“不能”）在光屏上看到清晰的像。
(5)接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他（填“能”或“不能”）在光屏上看到完整的像。
30．在用光具座研究凸透镜成像规律的实验中：
(1)测量凸透镜的焦距如图所示，则该凸透镜的焦距为_____cm。
(2)将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在_______________上。
(3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、_____的实像。
____ ___就是利用这一成像规律工作的(填光学仪器)。

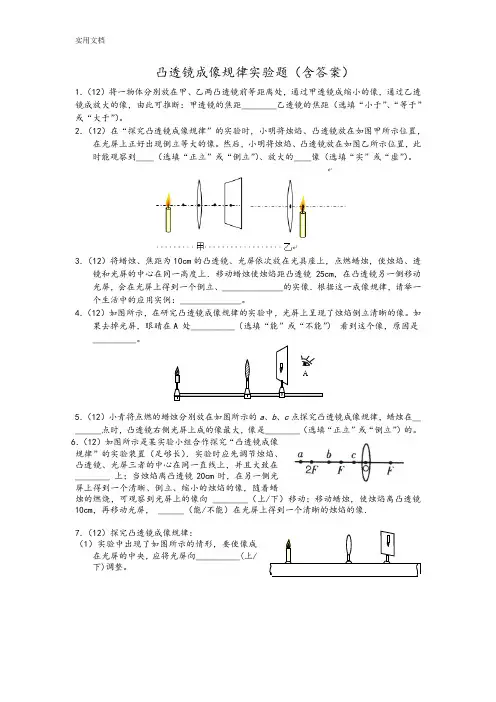

凸透镜成像规律实验题（含答案） 1．（12济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。 2．（12江西）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。 3．（12浙江宁波）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。 4．（12河南）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。 5．（12海南）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。 6．（12苏州）如图所示是某实验小组合作探究“凸透镜 成像规律”的实验装置（足够长）．实验时应先调节烛 焰、凸透镜、光屏三者的中心在同一直线上，并且大 致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像． 7．（12扬州）探究凸透镜成像规律： （1）实验中出现了如图所示的情形，要使像成 在光屏的中央，应将光屏向＿＿＿＿＿(上/ 下)调整。
.
凸透镜成像规律及其应用
一、 复习目标
在记住凸透镜成像规律的基础上，学会分析题目中的条件从而判断出凸透镜成像的情况（包
括像的倒正、实虚以及放大还是缩小情况），还要学会凸透镜成像情况的实际应用如：照相
机、幻灯机、放大镜、望远镜、显微镜以及人的眼睛、眼镜
二、 知识储备
凸透镜成像规律
物距 倒正 大小 虚实
像距
应用
U>2f
U=2f
f
不成像
获得平行光
U
当物距大于 2 倍焦距时,成_______像,当物距小于 2 倍焦距时成_______像;
无论成什么像,当物体靠近焦点时,所成的像变_______,且像距变________.
二、典型例题解析：
（一）利用凸透镜成像规律判定成像性质
例 1:物体放在凸透镜前某一位置时，在透镜另一侧离透镜 10cm 的光屏上成一个倒立缩
小的像。当物体移到凸透镜前 10cm 处，所成的是（ ）
A、倒立缩小的实像 B、倒立放大的实像 C、正立放大的虚像 D、正立等大的虚 像
【针对性训练】
1、三个焦距都是 20cm 的凸透镜，小明利用它们做了一些简易光学器材，第一个做成了简 易照相机，拍摄了墙上的一幅画；第二个做了一台投影仪，演示了一张幻灯片；第三个直 接作放大镜使用，观察一只小昆虫，使用过程中，下面对应关系连线正确的是（ ）
投影仪的凸透镜到幻 灯片的距离
照相机的凸透镜到 画的距离
放大镜到小昆虫 的距离
150 厘米 40 厘米 22 厘米 20 厘米
12 厘米
投影仪的凸透镜到幻 灯片的距离
照相机的凸透镜到 画的距离
放大镜到小昆虫 的距离
150 厘米 40 厘米 22 厘米 20 厘米
12 厘米
A
B
.
4.3 凸透镜成像的规律（1） 一．选择题 1．将一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30cm处，则可在凸透镜的另一侧得到一个（） A．倒立、缩小的实像 B．倒立、放大的实像 C．正立、缩小的实像D．正立、放大的虚像 2．小露同学在做探究凸透镜成像规律时，出现了如下图的情形，则凸透镜的焦距可能是（） A．3cm B．6cm C．9cm D．20cm 3．某凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（） A．3厘米 B．13厘米 C．23厘米 D．33厘米 4．如图所示，小红同学在做“探究凸透镜成像规律”实验时，烛焰在图示位置时能在光屏上成清晰的像．下列说法正确的是（） A．所成的像是虚像 B．所成的像是倒立、缩小的 C．投影仪就是利用这一成像原理制成的
D．要使光屏上烛焰的像变大，可将光屏靠近凸透镜 5．在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动．在此过程中，像的大小及像距的变化情况是（） A．像和像距都逐渐变大B．像和像距都逐渐变小 C．像逐渐变大，像距逐渐变小D．像逐渐变小，像距逐渐变大6．某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离μ之间的图象，如图所示，下列判断正确的是（） A．该凸透镜的焦距是4cm B．当μ=3.5cm时，在光屏上能得到一个缩小的像 C．当μ=5cm时成放大的像，投影仪就是根据这一原理制成的 D．把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小7．如图是用来探究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm处，则（）
2017年中考物理专题复习---- 透镜及其应用 一、选择题 1、2014年最为特别的天象之一——“超级月亮”出现于8月11日凌晨， 它比正常时的月亮要大百分之二十。亮度也有所增加，某天文爱好者为 了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远 镜，下列说法正确的是（ ） A 、它的物镜和显微镜的物镜作用相同。 B 、它的物镜相当于放大镜，用来把像放大。 C 、它的物镜的作用是使远处的物体在焦点附近成虚像。 D 、它由两组透镜组成。靠近眼睛的为目镜，靠近被观测物 体的为物镜。 2、如图所示，凸透镜焦距为f ，烛焰在图示位置时恰能在光 屏上成清晰的像。现将蜡烛沿主光轴向左移动2f 的距离， 移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（ ） A ．一直变小 B ．一直变大 C ．先变大后变小 D ．先变小后变大 3、在“探究凸透镜成像的规律”实验中，实验桌上有光具座、 蜡烛、光屏、焦距分别为15cm 和20cm 的凸透镜L １和L 2 等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上， 如图所示。下列说法正确的是 A ．若凸透镜是L １，小明能在光屏上看到烛焰清晰的像 B ．若凸透镜是L １，小明将光屏向右移动适当的距离， 光屏上能出现烛焰清晰的像 C ．若凸透镜是L ２，小明将光屏移到60 cm 刻度线处，光屏上能出现烛焰清晰的像 D ．若凸透镜是L ２，小明将光屏移到70 cm 刻度线处，光屏上能出现烛焰清晰的像 4、 某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以下实验。如图所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得 到清晰的像，则该眼镜片是（ ） A. 远视眼镜片，对光线有会聚作用 B. 远视眼镜片，对光线有发散作用 C. 近视眼镜片，对光线有会聚作用 D. 近视眼镜片，对光线有发散作用 5、在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图5所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（ ） A ．远离透镜 B ．靠近透镜 C ．靠近透镜和远离透镜都可以 D ．保持在原来的位置 6、荣成烟墩角鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的 照片，下列说法正确的是（ ） A ． 天鹅在水中倒影，是光的反射形成的实像 B ． 天鹅在水中倒影，是光的折射形成的虚像 C ． 当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩 D ． 当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸 7、有一物体，放在离凸透镜20cm 的地方，在另一侧的光屏上呈现了一个倒立、放大的实像．现将物体移到离透镜10cm 的地方，移动另一侧光屏，在光屏上能呈现（ ） A ．倒立、放大的实像 B ．倒立、缩小的实像 C ．倒立、等大的实像 D ．不成像
凸透镜成像规律练习题一：在下图中分别作出光路图. 二．计划进行实验探究，并把现象和数据填在表格中。 物距与焦距的关系物距u/cm 像的性质像距v/cm 虚实大小正倒 U>2f U>2f 2f>u>f 2f>u>f U 9、想一想，在哪些情况下，我们不能在光屏上得到像？ 10、一束平行光正对凸透镜照射时，在离透镜15cm处的光屏上得到一个亮点，那么当物体位于透镜前35cm处时，在透镜的另一侧可得到 ( ) A、倒立缩小的实像 B、倒立放大的实像 C、正立放大的虚像 D正立缩小的虚像 11、烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，把烛焰和光屏位置对调一下，则 ( ) A、光屏上仍能成一个放大的像 B、光屏上能成一个缩小的像 C、光屏上不能成像，但通过透镜能看到 12、已知凸透镜的焦距为10厘米，物体离开凸透镜的距离为15厘米，那么所成 像是（） A．倒立缩小的实像 B．倒立放大的实像C．正立缩小的像 D．正立放大的像 13、将一滴水滴在水平放着的塑料贺卡的字上，人看到水滴下面的字是（） A、等大的实像 B、放大的虚象 C、等大的虚象 D、缩小的实像 14、做“研究凸透镜成像”的实验，当把蜡烛放在图5－2中的a点位置时，光屏在另一侧的适当位置处将得到__________像，(填，大小，倒正，虚实)若将蜡烛从a点移到b点时，得到____________像。 15、在研究凸透镜成像规律实验中,当物体到凸透镜的距离小于焦距时,物体所成的像是_____、_____、_____像, 16、在研究凸透镜成像的实验中，经凸透镜成放大的实像，则物距u应满足( ) A.u＞2f; B.2f＞u＞f; C.u=2f ； D.u＜f 17、在物体由远处向凸透镜焦点移近的过程中，像距与实像的变化情况是：( ) A.像距逐渐增大，像逐渐变大 B.像距逐渐增大，像逐渐变小 C.像距逐渐减小，像逐渐变大 D.像距逐渐减小，像逐渐变小 18、如图为凸透镜成像的示意图．由于不慎将透镜的上沿摔掉一块(图中阴影部 分)，则所成的像将（） A．像的A′部分消失了 B．像的B′部分消失了C．成 像的效果不受影响 D．像A′B′是完整的，亮度 变暗 19、在“研究凸透镜成像”实验中 (1)实验所需的主要器材有光具座、___________、___________、___________。 (2)把凸透镜、光屏、蜡烛放在一条直线上，要调整________和________的高度，使它们的中心大致在______________。 (3)把烛焰放在距凸透镜2倍焦距以外，移动光屏时，眼睛要观察________，一直到光屏上出现______________为止，这时光屏上成的是________、________的实像 (4)如果保持凸透镜位置不变，先后把烛焰放在图中a、b、c、d各点，分别调整光屏的位置，则烛焰放在_______点时，光屏上的像最小，放在_______点， 评卷人 得分 1、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图 能在光屏上得到一个清晰、缩小的像。利用这种成像规律可以制成 ( A ?潜望 镜 B .照相机 C ?幻灯机 D ?放大镜 图3 2、 关于照相机和幻灯机所成像的性质，下列哪种说确 ： A ?照相机成的是正立缩小的实像，幻灯机成的是正立放大的虚像 ； B ?照相机成的是倒立缩小的虚像，幻灯机成的是正立放大的实像 ； C ?照相机成的像是倒立缩小的实像，幻灯机 成的像是倒立放大的实像 D ?照相机成的是正立缩小的实像，幻灯机成的是正立放大的实像. 3、 幻灯机是利用凸透镜哪种成像规律制成的 ： A ? u >2f ,凸透镜成缩小的实像 ； B ? u v f ，凸透镜成放大的虚像； C ? 2f > u > f ，凸透镜成放大的实像. 凸透镜成像 3所示的位置时，恰 ) 4、小军的爷爷两眼昏花，但酷爱学习，尊敬长辈的小军用节省下来的零花钱给爷爷买了一个放大镜?当小军的爷爷用放大镜看报纸时，他看到的文字是： A正立放大的虚像；B正立放大的实像 C倒立缩小的实像；D ?倒立放大的实像 5、用照相机照相时，物体在胶卷上形成： A.缩小的倒立实像； B.放大的正立实像； C.缩小的正立实像； D.缩小的倒立虚像. 6、如图所示，一玻璃砖有一凸形空气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖 后光线会（） A ?仍然平行B.会聚 C ?发散 D ?无法判断 下列说法中，错误的是（） ?凡是凸透镜所成的实像都是物、像分别在凸透镜的两侧 B.凡是凸透镜所成的虚像都是物、像都在凸透镜的同侧 C ?凸透镜所成的实像都是倒立的 D ?凸透镜所成的虚像可能是放大的、也可能是是缩小的 8、用普通照相机拍照时，要按被照物体距相机镜头的远近进行“调焦”，使用起来不太便捷。有一种“傻瓜”相机，只要把想拍摄的景物全部纳入取景器，不论远处还是近处的物体, 在照片上都比较清晰，从而使拍照的过程变得十分快捷。这种“傻瓜”相机不用“调焦”的奥秘是（）06年全国竞赛 A.采用了长焦距的镜头，使远近不同的物体成像的位置相差不大 B采用了短焦距的镜头，使远近不同的物体成像的位置相差不大 C.采用了长焦距的镜头，使远近不同的物体成像的位置相同 D采用了短焦距的镜头，使远近不同的物体成像的位置相同 注意：1、实像是由实际光线会聚而成，在光屏上可呈现，可用眼睛直接看，所有光线必过像点； 2、虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成； 一.选择题 １．下列关于凸透镜成像特点的说法中，错误的是（） A．实像都是倒立的，虚像都是正立的 B．缩小的都是实像，放大的都是虚像 C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的 D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧 ２．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一个物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个（） A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、缩小的实像3．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（） A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、放大的实像4．在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（） A．大于20㎝ B．大于10㎝且小于20㎝ C．小于10㎝ D．等于20㎝ 5．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是（） 6．调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上（） Ａ．只能成半个烛焰的像，像的亮度不变Ｂ．只能成半个烛焰的像，像的亮度变暗Ｃ．仍成整个烛焰的像，像的亮度不变Ｄ．仍成整个烛焰的像，像的亮度减弱 7. 在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（） A．所成的是正立、缩小的实像 B．所成的是倒立、缩小的实像 C．把凸透镜向左移动，调整光屏的位置，得到的像变小 D．把凸透镜向右移动，调整光屏的位置，得到的像变小 凸透镜成像规律经典习题 1、把凸透镜正对太阳光，可在距凸透镜10 cm 处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( ) A ．大于10 cm B ．小于10cm C ．大于20cm D ．在10cm 和20cm 之间 2、一凸透镜的焦距是10cm ，将点燃的蜡烛从离凸透镜50cm 处移到15cm 处的过程中，像的大小和像距的变化情况是（ ） A ．像变大，像距变小 B ．像变大，像距变大 C ．像变小，像距变小 D ．像变小，像距变大 3、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（ ） A 40cm B ．30cm C ．20cm D ．10cm 4、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ ） 5、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm 处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（ ） A ．倒立放大的实像 B ．正立放大的虚像 C ．倒立缩小的实像 D ．倒立等大的实像 6、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（ ） A.小红离小强的距离近 B ．小明和小红离小强的距离相同 C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离 D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离 7、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的 （ ） 8、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm 处，则（ ） A.移动光屏，可以在屏上得到倒立放大的像 B ．移动光屏，可以在屏上得到倒立缩小的像 C ．移动光屏，可以在屏上得到正立放大的像 D ．不论光屏移到什么位置，都不能在屏上得到清晰的像 9、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（ ） A 、放大实像； B 、缩小的实像； C 、放大的虚像； D 、缩小的虚像 10．某同学做“凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中，光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（ ） Ａ、f=4厘米； Ｂ、f=８厘米； Ｃ、f=12厘米； Ｄ、f=16厘米。 11．在研究凸透镜成像的实验中，经凸透镜成放大的实像，则物距u 应满足( ) A.u ＞2f; B.2f ＞u ＞f; C.u=2f ； D.u ＜f 12、在物体由远处向凸透镜焦点移近的过程中，像距与实像的变化情况是：( ) A.像距逐渐增大，像逐渐变大 B.像距逐渐增大，像逐渐变小 C.像距逐渐减小，像逐渐变大 D.像距逐渐减小，像逐渐变小 复习：《凸透镜成像的规律及应用》导学案 编写人：审核人:初三物理组学生姓名: 班级： 复习目标： 1。知道凸透镜所成的实像与虚像的区别 2。知道凸透镜成放大、缩小实像和虚像的条件,并能根据题目中的条件判断出凸透镜的焦距以及凸透镜成像的情况 3．能应用凸透镜成像的规律解决一些简单的实际问题以及照相机、投影仪、放大镜的成像原理及调节方法 知识储备： １。回顾“探究凸透镜成像规律”的实验，填写下列表格： 物距u与焦距的关系 像的性质像距v与 焦距的关系 应用正倒大小实虚 u＞2ｆ u=2ｆ—-———f 凸透镜成像的规律（要求熟记、并理解）： 成像条件物距（u）成像的性质像距（v）应用 U﹥2f U=2f F﹤u﹤2f U=f 0﹤u﹤f 口诀：一焦分虚实、二焦分大小；虚像同侧正，实像异侧倒；物远实像小，虚像大。 注意：1、实像是由实际光线会聚而成，在光屏上可呈现，可用眼睛直接看，所有光线必过像点； 2、虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成； 一.选择题 １．下列关于凸透镜成像特点的说法中，错误的是（） A．实像都是倒立的，虚像都是正立的 B．缩小的都是实像，放大的都是虚像 C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的 D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧 ２．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一个物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个（） A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、缩小的实像3．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（） A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、放大的实像4．在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（） A．大于20㎝ B．大于10㎝且小于20㎝ C．小于10㎝ D．等于20㎝ 5．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是（） 6．调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的 烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上（） Ａ．只能成半个烛焰的像，像的亮度不变Ｂ．只能成半个烛焰的像，像的亮度变暗 Ｃ．仍成整个烛焰的像，像的亮度不变Ｄ．仍成整个烛焰的像，像的亮度减弱 7. 在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（） A．所成的是正立、缩小的实像 B．所成的是倒立、缩小的实像 C．把凸透镜向左移动，调整光屏的位置，得到的像变小 D．把凸透镜向右移动，调整光屏的位置，得到的像变小 8.蜡烛从离凸透镜距离为５f的地方向移向凸透镜的过程中，凸透镜所成的像（） 凸透镜成像规律经典练习题 1、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( ) A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间 2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（） A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大 4、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（） A 40cm B．30cm C ．20cm D．10cm 5、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（） 6、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（） A．倒立放大的实像 B．正立放大的虚像 C．倒立缩小的实像 D．倒立等大的实像 7、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（） A.小红离小强的距离近 B．小明和小红离小强的距离相同 C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离 D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离 8、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的（） 9、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则（） A.移动光屏，可以在屏上得到倒立放大的像 B．移动光屏，可以在屏上得到倒立缩小的像 C．移动光屏，可以在屏上得到正立放大的像 D．不论光屏移到什么位置，都不能在屏上得到清晰的像 10、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（） A、放大实像； B、缩小的实像； C、放大的虚像； D、缩小的虚像 11．某同学做“凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中，光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（） Ａ、f=4厘米；Ｂ、f=８厘米；Ｃ、f=12厘米；Ｄ、f=16厘米。 12．在研究凸透镜成像的实验中，经凸透镜成放大的实像，则物距u应满足( ) A.u＞2f; B.2f＞u＞f; C.u=2f ； D.u＜f 13、在物体由远处向凸透镜焦点移近的过程中，像距与实像的变化情况是：( ) A.像距逐渐增大，像逐渐变大 B.像距逐渐增大，像逐渐变小 C.像距逐渐减小，像逐渐变大 D.像距逐渐减小，像逐渐变小 14、如图为凸透镜成像的示意图．由于不慎将透镜的上沿摔掉一块(图中阴影部分)，则所成的像将（） A．像的A′部分消失了 B．像的B′部分消失了 凸透镜成像规律及其应用 一、 知识储备 凸透镜成像规律 结论:当物距大于一倍焦距时,成______像,当物距小于一倍焦距时,成_____像; 当物距大于2倍焦距时,成_______像,当物距小于2倍焦距时成_______像; 无论成什么像,当物体靠近焦点时,所成的像变_______,且像距变________. 1.物体放在凸透镜前某一位置时，在透镜另一侧离透镜10cm 的光屏上成一个倒立缩小的像。当物体移到凸透镜前10cm 处，所成的是（ ） A 、倒立缩小的实像 B 、倒立放大的实像 C 、正立放大的虚像 D 、正立等大的虚像 2.将蜡烛放在距离凸透镜30cm 的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是（ ） A 、20cm B 、15cm C 、10cm D 、5cm (三)镜的调节问题 例3、照集体相时,发现有些人没有进入镜头,为了使全体人员都进入镜头,应采取: A 、人不动,照相机离人远一些,镜头往外伸一些 B 、人不动，照相机离人近一些，镜头往里缩一些 C 、人不动，照相机离人近一些，镜头往外伸一些 D 、照相机和镜头都不动，人站近一些。 例4、在探究凸透镜成像规律的实验中：第1小组同学依次把点燃的蜡烛、透镜、光屏放在光具座上。但是，在实验中无论怎样移动光屏都找不到清晰的像，请你帮他们找出一个可能的原因： 。 2个实验小组分别进行了若干次操作，并把实验数据准确 记录在下面表格中 第一小组 第二小组 凸透镜焦距/cm 14 14 14 14 16 16 16 16 物距/cm 20 30 40 60 20 30 40 60 像距/cm 47 26 22 18 80 34 27 22 像的正倒 倒立 倒立 倒立 倒立 倒立 倒立 倒立 倒立 请分析以上数据，你能得到什么结论？（写出两条即可） 【针对性训练】 1、某校同学在学习了眼睛和眼镜的内容后，想通过实验探究近视眼的形成原因。他们选择了如下器材：蜡烛、用薄膜充入水后制成的水凸透镜（与注射器相连，注射器里有少量水）、光屏等。水凸透镜的厚薄可以通过注射器注入、吸取水的多少来调节。其装置如图所示。 凸透镜成像及应用练习题 1.小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法。其中正确的是（） A．照像机是利用蜡烛放在a点的成像特点制成的 B．放大镜是利用蜡烛放在b点的成像特点制成的 C．幻灯机是利用蜡烛放在d点的成像特点制成的 D．蜡烛放在b点成的像比它放在c点成的像大 2.某同学做凸透镜成像实验，当光屏距离凸透镜12厘米时，发现光屏上有一个清晰缩小的像，由此可以判断凸透镜的焦距可能是 ( ) A. 5厘米 B. 10厘米 C. 15厘米 D. 20厘米 3.凸透镜的焦距是12cm，将物体放在主轴上距透镜中心7cm处，物体所成的像是（）A．倒立、缩小的实像 B．倒立、放大的实像 C．正立、放大的虚像 D．正立、等大的虚像 6.蜡烛放在离凸透镜40cm的主光轴时，在透镜另一侧的光屏上得到清晰放大的像。若把蜡烛在原来位置向远离透镜方向移动40cm，则所成清晰的像—定是（） A．虚像 B．放大的 C．正立的 D．缩小的 7.物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（） A．照相机 B．放大镜 C．幻灯机 D．汽车后视镜 8.人的眼睛像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜。当人观察物体时，物体在视网膜上所成的像是（） A．倒立、缩小的实像 B．倒立、放大的实像 C．正立、放大的虚像 D．正立、放大的实像 9.电视机的遥控器可以发射一种看不见的光，叫做红外线，用它可以实现对电视机的控制。有时遥控器并没有对准电视机的控制窗口，而是沿某一合适的方向对准墙壁按下按钮，也可以控制电视机，这是利用了 ( ) A．光的反射 B．光的折射 C．光的直线传播 D．光速很大 10.人的眼睛象一架照相机，物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（） A.倒立、放大的实像 B.倒立、缩小的实像 C.正立、放大的虚像 D.正立、缩小的虚像 11.常见的视力缺陷有近视和远视。右图是一位视力缺陷人员的眼球成像示意图，他的视力缺陷类型及矫正视力需要 配戴的透镜种类是（） A．远视眼，凸透镜 B．远视眼，凹透镜 C．近视眼，凸透镜 D．近视眼，凹透镜 12.一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（） A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大 《凸透镜成像规律及其应用》专题训练 【知识要点与相应例题】 一、透镜 1、名词：薄透镜，主光轴，光心， 焦点（F ），焦距（f ）。 例 1、透镜上有一个点，从任何方向通过该点的光线都不会偏折，这个点叫做 ； 平行于主光轴的光线通过凸透镜之后会会聚于一点，这个点叫做 ，一个凸透镜 有 个这样的点； 叫做焦距。 2. 典型光路（如图1） 例2.如图2画出了光通 过透镜前后的方向，填 上适当类型的透镜. 3.凸透镜对光线有 __________作用，所以 又叫做__________透 镜；凹透镜对光线有__________作用，所以又叫 做________透镜. 4、判断透镜对光线的作用，应当用折射光线与 入射光线比较，若相“靠近”，则对光线起会聚 作用；若相“远离”，则对光线起发散作用。（如图3） 二．凸透镜的三条特殊光线：（如图4） （1）过透镜光心的光线，折射后，方向不变。 （2）平行于主光轴的光线，经折射后过透镜焦点。 （3）过透镜焦点的光线，经折射后平行主光轴。 例3： 请在图5中两幅图上分别做出入射光线、出射光 线。 三．透镜的应用：照相机，投影仪，放大镜，显微镜，望远镜。 例4．照相机的镜头相当于一个________镜，胶卷相当于 ________．若镜头的焦距为cm 5 f ，则相机中的胶卷应放在_______cm 与_______cm 之 间的位置． 例5、显微镜的两端各有一组透镜，每组透镜都相当于一个 ，靠近眼睛的叫 做 ，靠近被观察物体的叫做 ；某次实验时使用的两组透镜上分别标有 “×5”和“×20”的字样，则此时显微镜的放大倍数为 倍。 四、眼睛和眼镜 1、成像原理: 从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立，缩 小的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个 信号传输给大脑，人就可以看到这个物体了。 2、近视及远视的矫正:近视眼要戴凹透镜,远视眼要戴凸透镜. 例6： 把图6中的凸透镜看作眼睛的晶状体，光屏看作是视网膜。 给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的 像。若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和 透镜位置不变的条件下，应将光屏（ ） A ．保持在原来位置 B ．靠近透镜 C ．远离透镜 D ．无论怎样移动光屏都不能使 像清晰 凸透镜成像练习题经典 1、将物体放在凸透镜的主轴上，分别离透镜20厘米、14厘米和6厘米时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f 应：（ ） A 、10cm ＞f ＞6cm ; B 、10cm ＞f ＞7cm; C 、14cm ＞f ＞10cm; D 、20cm ＞f ＞14cm 。 2、一物体通过凸透镜成一倒立且与物体等大的实像，此时物体和透镜相距24cm ，则该凸透镜的焦距是 ( ) A ．小于12cm B ．等于12cm C ．大于12cm D ．无法判断 3、当物体距凸透镜8cm 时，在透镜的另一侧光屏上成一个清晰放大的像。若只将凸透镜向光屏方向移动2cm,则在光屏上又成一个清晰的像，那么该透镜的焦距为( ) A ．2cm 物理凸透镜成像原理及归率 目标认知： 学习目标： 1.理解凸透镜的成像规律。 2.能在探究活动中，初步获得提出问题的能力。 3.通过探究活动，体验科学探究的全过程和方法。 4.学习从物理现象中归纳科学规律的方法。 学习重点： 1、理解凸透镜的成像规律； 2、会应用凸透镜的成像规律解决实际问题。 学习难点： 凸透镜成像规律的探究和总结过程。 知识要点梳理： 探究凸透镜成像规律： 实验：从左向右依次放置蜡烛、凸透镜、光屏。 1、调整它们的位置，使三者在同一直线（光具座不用）； 2、调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。 规律方法指导: 一、要解决凸透镜成像问题，同学们要弄清以下几个问题： 1.跟主光轴平行的光线，经过凸透镜折射后通过焦点； 2.通过焦点的光线，经凸透镜折射后跟主光轴平行； 3.通过光心的光线，经过凸透镜折射后方向不变。 现在，我们利用这三条光线完成凸透镜成像规律作图，作法： ①画一直线表示主光轴； ②把透镜放在主光轴中央，从透镜的位置开始在左右两边的轴上用粉笔标出等于焦距和2倍焦距的位置； ③物体分别放三个位置（u＜f、f＜u＜2f、u＞2f）； ④画出平行于主光轴的光线被凸透镜折射后经过焦点的光线.； ⑤通过焦点的光线被凸透镜折射以后平行于主光轴射出； ⑥两条折射光线在透镜另一侧相交于一点； ⑦过这一点作垂直主光轴的线，这就是物体的像； ⑧若两条折射光线在透镜另一侧不相交，反向延长，交于物体与透镜的同侧； ⑨过这一点作垂直主光轴的线，用虚线表示其成的像为虚像，如图所示: 二、凸透镜成像规律口决记忆法： 口诀一： 一焦（点）分虚实，二焦（距）分大小；成虚像时：物近像近像变小；成实像时：物近像远像变大。 口诀二： 物远实像小而近，物近实像大而远， 如果物放焦点内，正立放大虚像现； 幻灯放像像好大，物处一焦二焦间， 相机缩你小不点，物处二倍焦距外。 口诀三： 凸透镜，本领大，照相、幻灯和放大； 二倍焦外倒实小，二倍焦内倒实大； 若是物放焦点内，像物同侧虚像大； 一条规律记在心，物近像远像变大。 注1：为了使幕上的像“正立”（朝上），幻灯片要倒着插。 注2：照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是调镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。 三、放大倍数： κ =初中阶段不必掌握，但应知道：①、当ν＞μ时，成放大的像；②、当物体位于凸透镜一倍焦距以内时，物体越靠近焦点，所成的虚像越大。 经典例题透析: 凸透镜的应用 1、在使用照相机时，下列做法中正确的是 A.拍摄远景时，应当将镜头向前伸 B.拍摄近景时，应当将镜头向前伸 C.阴天拍摄景物时，应当把光圈的数值调小 D.阴天拍摄景物时，应当缩小光圈 《凸透镜成像的规律》练习题 一、填空题 1、凸透镜的成像规律：（1）当u>2f时，成倒立缩小的实像，应用于________；（2）当f凸透镜成像试题及答案
