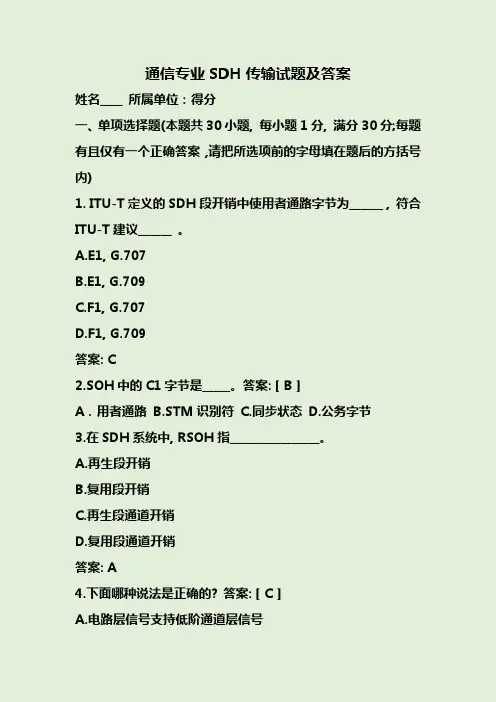

传输模拟试题
____ 所属单位:得分
一、单项选择题(本题共30小题, 每小题1分, 满分30分;每题有且仅有一个正确答案,请把所选项前的字母填在题后的方括号)
1. ITU-T定义的SDH段开销中使用者通路字节为______ , 符合ITU-T建议______ 。
A.E1, G.707
B.E1, G.709
C.F1, G.707
D.F1, G.709
答案: C
2.SOH中的C1字节是_____。答案: [ B ]
A.用者通路 B.STM识别符 C.同步状态 D.公务字节
3.在SDH系统中, RSOH指________________。
A.再生段开销
B.复用段开销
C.再生段通道开销
D.复用段通道开销
答案: A
4.下面哪种说法是正确的? 答案: [ C ]
A.电路层信号支持低阶通道层信号
B.低阶通道层信号支持高阶通道层信号
C.高阶通道层信号既支持低阶通道层信号,又支持电路层信号
D.高阶通道层信号只支持低阶通道信号
5、目前常用的掺铒光纤放大器EDFA的工作波长围为_______________。
A.1528nm-1561nm
B.1530nm-1565nm
C.1300nm-1600nm
D.1540nm-1560nm
答案: [ B ]
6、以下为对某TM站点的光板每隔10秒取的3次当前15分钟AU PTR性能值,该站点时钟为光路抽取方式,请问哪种情况表示该点的时钟已经锁定。
A. ①AU PJ+0 PJ-0 NDF 0
②AU PJ+5 PJ-0 NDF 0
③AU PJ+20 PJ-0 NDF 0
B. ①AU PJ+10 PJ-10 NDF 0
②AU PJ+15 PJ-15 NDF 0
③AU PJ+20 PJ-20 NDF 0
C. ①AU PJ+2000 PJ-2000 NDF 1
②AU PJ+2000 PJ-2000 NDF 2
③AU PJ+2000 PJ-2000 NDF 3
D. ①AU PJ+0 PJ-10 NDF 3
②AU PJ+0 PJ-10 NDF 6
③AU PJ+0 PJ-10 NDF 9
答:B
A./
16. SDH的帧结构包含_________。[ B ]
A. 通道开销、信息净负荷、段开销。
B.再生段开销、复用段开销、管理单元指针、
信息净负荷。 C .容器、虚容器、复用、映射。 D. 再生段开销、复用段开销、通道开销、管理单元指针。
17. 为防止环网时钟对抽导致的指针调整,同步时钟源配置时必须选择字节。[ F ]
A.M1
B.K2
C.B1
D.H1
E.J1
F.S1
G..D1
H.V5
20. 携带MS-AIS告警的字节是。[ G ]
A. B1,
B. E1,
C.H1,
D. A1,
E. H2,
F.J0,
G.K2,
H. V5
21. MS-FERF是在光板上检测到的告警,该告警的含义是______。[ A ]
A.K2字节的最后3个比特容是110信号
B.K2字节的最后3个比特容是全1信号
C.H1、H2字节的容是全1信号
D.H1、H2、H3及该VC4和高阶通道开销的所有字节容为全1信号
22. ZXSM-150/600/2500设备组网为二纤通道保护环时,环上开通的2M业务最多可达到_______(设备等级为STM—N)。[ B ]
A. 63× N/2
B. 63× N
C. 与时隙配置有关
D.与环上网元数目有关
24.
A.外时钟
B.线路时钟
C.时钟
25.ITU-T建议规定, 单路或合路入纤最大光功率电平为______。
A.17dBm
B.14dBm
C.22dBm
D.15dBm
答案: A
26.ZXSM 150/600/2500设备中的OL1
A.1
B.2
C.3
D.4
27.在开放互连(OSI)模型中,SDH属于____. 答案: [ A ]
A.物理层B数据链路层 C.传输层 D.会话层
28、ZXSM-150/600/2500配置成2.5G设备时, K1、K2字节的处理由________板完成。
A.NCP
B.OL16
C.LP16
D.OHP
答案: C
29.时隙是STM-4级别的分插复用器ADM中处理的最小单位, 可以容纳一个2M的业务信号。
A.VC-12
B.VC-2
C.VC-3
D.VC-4
答案:A
30.ZXSM 150/600/2500设备最大的交叉能力是(用AU-4表示)。
A.8X8
B.24X24
C.48X48
D.96X96
答案:D
二、多项选择题(本题共12小题, 每小题1.5分, 满分18分;每题有多个正确答案,请把所选项前的字母填在题后的方括号)
1、二纤单向通道保护环按通道级别可分为AU通道保护和TU通道保护对I型机而言,它的返回(恢复)方式是_______________________________。
A.U通道保护是恢复式的(返回式)B.TU通道保护是非恢复式的(非返回式)
C. AU通道保护是非恢复式的(非返回式)
D.TU通道保护是恢复式的(返回式)。
答:AB
2. ZXSM系列传输设备可通过_________接口纳入ZXSM-NMS网管系统进行集中统一管理。
A.F
B.Qx
C.Q3
D.F1
E.f
答案: [ ABCE ]
3. 维护中最常用的网管诊断操作有。[ A.D ]
A. 设置环回,
B.清洁,
C.更换单板,
D.主备板件倒换,
E. 复位单板
4. 拔插单板应该注意。[ A、B、C、E ]
A .戴上防静电手环;
A.必须拧松锁定螺丝;
B.同时向外扳动单板面板条上下两端的扳手直至单板完全拔出;
C.如果顺着导轨插入单板时感觉后面有抵触,只能使劲用大力将单板敲入;
D.取出的单板不能用手直接触摸集成电路(IC)或者印制电路板表面。
6.连接FC/PC尾纤接头应该注意。[ B、D、F ]
A.必须将接头的凸台和法兰盘的凹坑错开;
B.必须保证接收光功率在过载点和灵敏度之间;
C.保证接头表面清洁,如果有污糟用清水洗洁;
D.如果光缆上有OTDR(光时域反射计)检查故障时,必须将收发接头和光板断开;
E.拔插接头使用拔纤器;
F.不能直视发光口连接尾纤接头端面,以免激光灼伤眼睛。
7.设备通断电必须注意。[ A、B、C、E ]
A. 必须先检查从电源柜/头柜到SDH设备连接的电源线路正确、良好;
B. 电源柜/头柜电源开关闭合前,必须将SDH设备电源箱的空开和PWCK上的开关置
断开状态并将所有单板拔出成浮插状;
C.电源柜/头柜电源开关闭合前,必须用万用表检查电源柜/头柜输出电压在SDH设备
工作电压围;
D. 测试SDH设备电源箱空开和工作地间电压正常后即可插入单板到位并闭合空开;
E. 16#PWCK和36#PWCK独立在位测试工作良好后才能并行插入一同工作。
8. ZXSM-150/600/2500设备组网为二纤通道保护环时,2M业务可以实现保护,其倒换是依据_________实现的。[ C .D ]
A.APS保护倒换协议
B.交叉板时分对TU12的优选
C.TU-AIS和TU-LOP
D.支路板的并发优收
9. ZXONM E100网管支持两种协议栈,它们是。[ C.F ]
A.AMPS,
B.PPP,
C.UDP,
https://www.doczj.com/doc/1d15967041.html,BEUI,
E.OSF,
F.TCP/IP
10. ZXONM E100网管安装过程是。[ ABCD ]
A.操作系统平台、数据库、E100 SERVER、数据库连接、E100 CLIENT;
B.操作系统平台、数据库、E100 CLIENT、数据库连接、E100 SERVER;
C.操作系统平台、数据库、数据库连接、E100 CLIENT、E100 SERVER;
D.操作系统平台、数据库、E100 SERVER、E100 CLIENT、数据库连接
11. ZXSM-150/600/2500设备组网为二纤通道保护环,某点带有光支路,去光支路的业务在环上能够被保护,这是在_______上实现的。[B.C ]
A. APS保护倒换协议基础
B. 交叉板时分对TU12的优选
C. TU-AIS和TU-LOP 检测基础
D. 光支路板的并发优收
12. AIS信号的全称是,该信号的容是。[ D.G ]
E.接收信号丢失, B.远端缺陷指示,C误码对告信号, D. 告警指示信号,E.全
0码,F.PRBS码,G.1000码,G.全1码,
三、是非题(本题共30小题, 每小题0.5分, 满分15分; 请判断每小题给出的说法是否符合事实, 并把您的判断结果填在题后的方括号; 若符合事实, 请填“√”, 若不符合事实则填“×”)
1.光传输系统传输距离受限主要分为线路损耗受限和色散受限。[ √]
2.-48V电源板,当输入电压低于-60V时会引起过压保护。[×]
3.ZXSM-150/600/2500中的OHP完成所有SOH开销字节的处理。[ ×] 4.SDH使北美、日本、欧洲三大数字体系在155M上得到了统一。[√]
5.高阶交叉指VC-4级别的交叉, 低阶交叉指VC-3/VC-12级别的交叉。[√]
6.每块单板上都有一个RST按钮,可以通过它复位单板,但进行复位操作时只能使用非金属小棍。对于有业务运行的单板不能进行单板复位操作。[√]
7.进行光功率测试必须保证光板和尾纤、尾纤和光功率计之间的连接器耦合良好。[√]
8.L4.2光板是指短距622M,波长1550的光板。[ ? ]
9.当TU12通道配置良好后,2M支路板的终端侧环回的结果是让对端支路上挂的误码仪无AIS告警。[?]
10.环回分为硬件环回和软件环回,硬件环回就是直接将光板或者支路板的物理端口本身收发直接相连。[√]
11. 高阶告警的产生往往会引发低阶的告警。[√]
12.10G系统中,通道开销可以再生。(错误,B3不再生)
13.10G系统中,业务总线、开销总线和时钟总线均为双总线。(正确)
14.10G系统中,SC板提供给各单板两路路时钟,对时钟的选择是时钟板。(错误,对时钟
的选择是各业务板)
15.10G具有级联功能,那就是说他适合接入非标准的PDH业务,比如IP,ATM。(正确)
16.在E300网管中,网元组和复用段保护组均可以嵌套。(复用段保护组不能嵌套)
17.如果本端将2M物理端口配置时隙上到光板上,但对端没有配置时隙,这是用2M误码仪连接本端该2M端口,误码仪上会出现“通道告警指示”和“不同步告警指示”。[√]
18.交叉板不仅对B2,B3监测,而且对对OOFCOUNT和AUPJE也进行检测。(正确)
19.双向复用段共享环的最小保护单位是AU-4。[ T ]
20.SMCC-SERVER和SMCC-CLIENT之间的采用的接口是Q3。[ F ]
21.按1+1方式工作时,保护通路可以传送额外业务,使系统效率更高。
[ F ]
22.为避免时钟成环,必须在网络中的各网元定义“S1字节选择状态”。
[ F ]
23.ZXSM—150/600/2500设备中的线路处理板(LP16)可以实现1+1保护。
[ T ]
24.ZXSM—150/600/2500设备可用155M光板进行二纤双向复用段保护环的组网。[ F ]
25.D1—D3、D4—D12字节分别作为再生段与复用段的DCC通道。每个再生段共有3个
64KB/S通道;每个复用段共有9个64KB/S通道。[ F ]
26.ZXSM-150/600/2500最大有16个622M的光方向,4个2.5G的光方向。[ F ]
27.SDH误码测试方法可以分为两大类,即停业务测试和在线测试。[ T ]
28.ZXSM—150/600/2500设备采用了集中和分散相结合的供电方式。[ F ]
29.ZXSM—150/600/2500设备作网路中的网元,DCC物理通道必须在SMCC中定义。[ F ]
30.ZXSM—150/600/2500设备的网路中的网元,各种复用段保护均是可恢复性的。[ T ]
四、填空题(本题共30个空, 每空1.5分, 满分45分; 请把符合题意的容填写在横线上; 有的题目答案有中文或英文两种, 填写中英文均可)
3.SDH的帧结构由SOH 、AU PTR 、PAY-LOAD 三部分构成。
4.某链形网的一个ADM站点,当它的东向光线路板接收出故障时,它的上游站点将出现远
端接收故障告警信号,下游站点将出现MS-AIS 告警信号。
6.SDH帧结构的段开销和通道开销中有丰富的字节用作误码监视,其中__ B1__字节用作再生段误码监视;_ V5___字节的高两位作为低阶通道误码监视,其第三位作为低阶通道远端误码块指示。
7.同步数字体系的STM-1级别的标准速率(精确值)是155.52Mb/s , 最多提供63 个2M。
8.准同步数字体系PDH欧洲制式的一次群指2M, 二次群指8M , 三次群指34M, 四次群指140M 。
9.将不同光源波长的信号结合在一起经一根传输光纤输出的器件称为合波器, 经同一传输光纤送来的多波长信号分解为个别波长分别输出的器件称为分波器。
10.光接口类型L-16.2指速率2.5G, 波长1550的长距光接口。
11.SDH和DWDM是客户层与服务层的关系。
12.掺铒光纤放大器(EDFA)利用光纤中掺杂的铒元素引起的增益机制实现光放大, 它有_ 1480nm和980nm两种波长的泵浦光源。
13.DWDM密集波分复用的"密集"指_光波长间隔小_______________。
16.开销在SDH中的作用非常重要,其中为避免定时成环,会用到S1 字节;设备间通讯用到D1-D12字节;为进行复用段保护而采用的APS协议使用K1 、K2 字节。
17.STM-1的管理单元指针共有2 个字节,其中具体的指针值共有10 个比特构成。
18.SDH的开销字节中B1、B2、B3、V5都是用于误码监视的,其中B1字节属于RSOH 开销,B2字节属于MSOH 开销,B3字节属HPOH 开销,V5字节属于LPOH 开销。
19.ZXSM-150/600/2500和
20.SDH,PDH
21.ZXSM-150/600/2500设备的软件系统主要分为三个层次:网元及子网管理、
。
25.在10G系统中,开销总线速率为_8M____,业务总线速率___622M___,时钟总线速率为___77M___。
26.在10G系统中,OW板提供_3___路公务,__5__路串口,1____个10M/100M,___3个IP路由,最大部路由带宽为__27*64Kb/s____。
29.由6个网元组成2.5G的二纤双向复用段环,它的最大业务量为48AU-4 。
30.在二纤单向通道保护环中,出现TU-12 AIS告警会进行TU-12通道的倒换。
五、简答/计算题(本题共15个小题,,1—13每小题2分,14小题4分,共30
分; 请把符合题意的容写空白处)
1.1+1保护和1:1保护有什么区别?
答:1+1保护实质是“并发优收”,信号同时馈入工作段和保护段;
1:1实质是两套系统,保护段可以传送低优先级的额外业务,一旦工作段出现故障,业务信号切换到保护段,保护段的额外业务丢弃,1:1可以按1+1方式工作,系统效率高于1+1方式。
2.测试复用段倒换的常用方法有哪些?
答:(1)拔纤
(2)插B2误码(复用段误码)
(3)插MS-AIS(复用段告警)
3.简述AU指针的作用。
答:(1)、当网络同步工作时,用来进行同步信号间的相位校准。
(2)、当网络失去同步时,用作同步信号间的频率相位校准。
(3)、指针还可以容纳网络中的抖动和漂移。
4.在SDH系统中, 抖动和漂移的概念是什么? 它们有何区别?
答:抖动: 数字信号的有效瞬时在时间上偏离其理想位置的短期的、非累积性的偏离。
漂移: 数字信号的有效瞬时在时间上偏离其理想位置的长期的、非累积性的偏离。
漂移与抖动的分界频率为10Hz。>10Hz为抖动, <10Hz为漂移。
5.自愈、自愈保护的概念分别是什么?
答:自愈:当网络发生故障时,无需人工干预,即可在极短的时间从失效故障中自动恢复所携带的业务,使用户感觉不到网络已出了故障。
所谓自愈保护,就是为受保护业务建立一条保护路由,当工作路由出现故障时,自动切换到保护路由,重新建立业务连接关系,保证业务的接续性,起到自愈保护的作用。
6.画出SDH结合抖动测试示意图,测试时应加哪些调整分量?
答:
