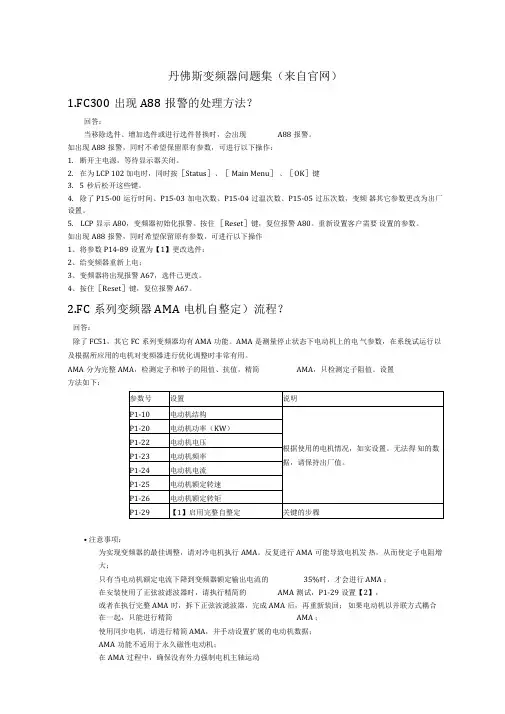

丹佛斯变频器问题集(来自官网)
1.FC300出现A88报警的处理方法?
回答:
当移除选件、增加选件或进行选件替换时,会出现A88报警。
如出现A88报警,同时不希望保留原有参数,可进行以下操作:
1. 断开主电源,等待显示器关闭。
2. 在为LCP 102 加电时,同时按[Status] 、[ Main Menu] 、[OK] 键
3. 5秒后松开这些键。
4. 除了P15-00 运行时间、P15-03 加电次数、P15-04 过温次数、P15-05 过压次数,变频器其它参数更改为出厂设置。
5、LCP显示A80,变频器初始化报警。按住[Reset]键,复位报警A80。重新设置客户需要设置的参数。
如出现A88报警,同时希望保留原有参数,可进行以下操作
1、将参数P14-89设置为【1】更改选件;
2、给变频器重新上电;
3、变频器将出现报警A67,选件已更改。
4、按住[Reset]键,复位报警A67。
2.FC系列变频器AMA(电机自整定)流程?
回答:
除了FC51,其它FC系列变频器均有AMA功能。AMA是测量停止状态下电动机上的电气参数,在系统试运行以及根据所应用的电机对变频器进行优化调整时非常有用。
AMA分为完整AMA,检测定子和转子的阻值、抗值,精简AMA,只检测定子阻值。设置方法如下:
?
?注意事项:
为实现变频器的最佳调整,请对冷电机执行AMA。反复进行AMA可能导致电机发热,从而使定子电阻增大;
只有当电动机额定电流下降到变频器额定输出电流的35%时,才会进行AMA;
在安装使用了正弦波滤波器时,请执行精简的AMA测试,P1-29设置【2】,
或者在执行完整AMA时,拆下正弦波滤波器,完成AMA后,再重新装回;
如果电动机以并联方式耦合在一起,只能进行精简AMA;
使用同步电机,请进行精简AMA,并手动设置扩展的电动机数据;
AMA功能不适用于永久磁性电动机;
在AMA过程中,确保没有外力强制电机主轴运动
3.W163的含义及产生原因?
回答:
W163,防爆ETR电流极限警告。
P1-90电动机热保护,当该参数设置为【20】ATEX ETR时,可以对EX-e型防爆电机实施温度监控。当电机电流超过允许热负载的83%时,该警告激活;当电机电流小于额定值允许热负载的65%时,该警告关闭。
当出现该警告时,可以通过参数P1-94 A TEX ETR电流极限时速度减少比例,来减低电机的速度。例如,P1-94设置为20%,当前参考值为50RPM,当W163出现后,最终的参考值将变为40RPM。如果P1-94设置为0.0%,则出现W163后,电机速度无变化。
4. motor 调试流程是什麼?
回答:
变频器初始化设置后,按照以下列表设置参数。
面板执行启动(速度为0),然后停止。重复启停二到三次,确认电机轴停止在同一个位置,然后将参数P1-02电动机反馈设置成设计反馈源;观察参数P16-20(电动机角度)然后设置参数P1-41电动机偏置角度,使参数P16-20的显示数值为0;调整速度环PI参数;根据电机运行时的噪音调整载波频率P14-01。设置完成。备注:参数1-41可以设为负值;为了调试方便,可以将参数P0-20设为【1620】电动机角度,这样可以在面板的右上角直接看到电动机角度值,方便调试。
5.为什么有时FC302变频器在磁通矢量开环时低速电流很大?
回答:
调节参数P1-66,低速下的最小电机电流。增加此电流有助于提高低速下的电动机转矩,一般设置为小于100%。
6.用FC302闭环扭矩控制做收卷控制时,在线速度为零的情况下,电机抖动如何解决?
回答:
逐步增大参数P1-36电机铁损值,直到电机不再抖动为止。
7.FC302控制同步电机开环运行时,怎么解决低速抖动?
回答:
与选择的控制方式有关,如控制方式是U/F,则需增加抖动区响应的频率点的电压值;
如控制方式是FLUX SENSORLESS (无传感器磁通矢量),调节P700-P708组参数可以取得很好的效果。
8. FC302铁损参数1-36的重要作用?
回答:
在速度控制方式下,一般不需调整该参数;在扭矩控制的方式下,该参数可以影响电机的响应特性:参数值较大时,电极反应较迟钝,参数值较小时,电机反应较灵敏。如果需要电机的响应特性特别好时,可以尝试调小该参数,但是如果太小,可能会有振荡现象。
9.FC300中,高过载和普通过载模式的区别?
回答:
高过载(HO)模式,允许160%额定转矩运行1分钟,高过载低持续电流;
普通过载(NO)模式,允许110%额定转矩运行1分钟,低过载高持续电流。
同一规格的变频器在高过载应用下按标配使用,在普通过载应用下可以放大一档使用。
一般情况下风机水泵类负载按普通过载选用,恒转矩类负载按高过载选用。
10.FC302对编码器的配置有什么要求?
回答:
变频器本体可以直接接入,PNP集电极开路和推挽式增量编码器(24VDC工作电压)信号;如果安装了编码器卡MCB102可以连接线驱动编码器、正弦余弦增量编码器、Hiperface\EnDat\SSI绝对值编码器。
11.现场环境温度正常,为什么变频器会出现过温报警Alarm29?
回答:
虽然现场环境温度正常,但由于以下的一些原因可能导致变频器内部温度过高,从而出现过温报警:
1)未加装后背板;
2)门风扇损坏;
3)散热器风扇损坏;
4)底部电缆通道未封堵;
5)散热器堵塞;
6)风扇电源损坏;
7)控制柜通风不良。
12.FC301和FC302的控制面板可以互换吗?
回答:
对FC300系列变频器来说,无论是数字面板LCP101或图形面板LCP102,均可互换使用。
13什么是LCP的密码功能,如何设置?
回答:
通过LCP(本地控制面板)可以很方便的编辑、读取、复制变频器的参数。有的情况下,为防止无关人员操作变频器,可以通过预先设置的密码,限制对变频器的操作。
主菜单密码,限制对主菜单的操作:
快捷菜单密码,限制对快捷菜单的操作:
13.图形面板和数字面板在功能上区别是什么?
回答:
图形面板LCP102为液晶显示屏,支持图形文字显示,直观易懂:
五个变频器运行的信息(三小两大);
显示变频器运行的状态,最近的报警信息和产生报警时变频器运行的状态;
显示某个变量的趋势图;
显示参数的解释说明,更改的参数值;
建立与客户应用相关的快速菜单;
利用LCP102可以同变频器进行参数复制。
数字面板LCP101只能显示数字,且只能显示一个运行变量,更改参数须经特别的操作,上述的LCP102的功能全部没有。
14.FC系列变频器实现多段速选择,如何设置?
回答:
在预置参考值P3-10.0到P3-10.7中分别设置需要的运行速度。
参数号预置参考值
号
位2(18)位1(17)位0(16)
P3-10.0 0 0 0 0
P3-10.1 1 0 0 1
P3-10.2 2 0 1 0
P3-10.3 3 0 1 1
P3-10.4 4 1 0 0
P3-10.5 5 1 0 1
P3-10.6 6 1 1 0
P3-10.7 7 1 1 1
号端子作为参考值选择信号,在参数5-11、5-12、5-13中更改输入端子的功能,对应位0、位
1、位2。当三个端子都没有输入信号时,采用第0号预置参考值;
当19号有输入信号,其它输入信号无时,采用第1号预置参考值
如果需要多于8组的预置参考值,可在其他的菜单中,利用同样的方法预置参考值,通过菜单切换,实现更多种类的运行速度。
15.FC300系列变频器如何实现两种参考值给定方式的切
换?
回答:
两种参考值来源,分时有效,这类情况可通过使用两套菜单来实现。
以电位器给定参考值和电流给定参考值为例,53号端子接收电位器信号,54号端子接
必须按照表中顺序设置参数,保证同一端子在两套菜单中功能一致,如LCP102上菜单状态闪烁,则两套菜单的设置内容可能冲突,该种情况下,请初始化变频器参数,重新设置。
通过调节控制面板下面的拨码开关,将54号端子切换为电流信号输入。
16.闭环转矩控制的调试步骤是什么?
回答:
设置电机参数后先作AMA,如下表。
完成AMA后,先将P1-00设置为速度控制,启动电机带负载调P7-00到P7-07速度PID 参数,按要求的加减速时间检查整个速度区的速度是否有好的精度。保留调整好的P700-P707组数值,再将P1-00改为力矩控制,适当调整参数P1-36铁损阻值,改善转矩响应特性。
17.FC系列变频器外部端子启停、模拟量给定参考值的控制方法?
回答:
18号端子启动变频器,27号端子惯性停车,由53号端子接入的电压信号作为参考值(如图),说明怎样远程启动变频器。参数设置如表。
参数号设置说明
P3-02 [rpm] 最小参考值
P3-03 [rpm] 最大参考值
P3-41 [秒] 斜坡1 加速时间
P3-42 [秒] 斜坡1 减速时间
P3-13 【1】参考值位置,远程参考值
P5-10 【8】启动端子18 功能
P5-12 【2】惯性停车端子27功能
P6-10 0.00 V 端子53 低电压
P6-11 10.00 V 端子53 高电压
P6-14 10RPM 53 端参考/反馈低
P6-15 1400RPM 53 端参考/反馈高
按下“AUTO ON”键切换到自动状态,闭合27号端子,解除变频器的惯性停止状态;闭合18号端子,给变频器的启动信号,更改53号端子的输入电压,以更改参考值。
18.什么是变频电机,变频器是否只能驱动变频电机?
回答:
变频电机与普通电机工作原理基本一样,构造方面的区别如下:
1、铁心和绕组专为变频设计;
2、轴承润滑油不同;
3、电机的绝缘强度更高,耐热性更好;
4、电机风扇独立供电;
变频器驱动的电机并非一定要选用变频电机,但在长期低频或高于额定50HZ运行的时
候最好采用变频电机。
19.FC系列变频器本地启动方法?
回答:
?
20.使用我们变频器数字输入端子时,如何选择PNP和NPN模式?
回答:
参数P5-00【0】PNP模式,公共点为24V(12号端子),信号高电平有效;
参数P5-00【1】NPN模式,公共点为0V(20号端子),信号低电平有效。
选择哪种模式取决于控制需要。如在一个较大的系统里,其它的控制信号是低电平有效的,则为方便起见,变频器控制也应选为NPN。要注意,在FC51的一些应用中,必须确保四个菜单的模式选择一致。
21.FC系列的变频器,能否用数字输出端子驱动中间继电器?
回答:
数字输出端子的驱动能力只有20mA,无法完全驱动大多数的中间继电器,即使选用功率很小的中间继电器,长时间使用也会存在安全问题。建议使用变频器的继电器输出端子来驱动继电器,继电器输出端子的驱动能力为AC250V/2A,足以驱动大多数的中间继电器。
22.FC300 过程闭环需要设置的基本参数?
回答:
这里以54号端子作为反馈源,0-10V的模拟量信号,对应0-10bar的反馈量。基本参数设置如表:
24.共直流母线的控制原理是什么?
回答:
多个电机拖动各自负载运行时,将变频器上的直流母线连接起来,当有的电机工作在发电状态,有的电机工作在电动状态时,连接发电机的变频器会将电机回馈的能量,经连接的母线送给连接电动机的变频器,避免因电机回馈能量而出现过压报警。使用共直流母线控制还具有节能的效果。
25.变频器初始化方法?
回答:
有两种方法可以实施初始化,第一种方法:
1、断开主电源,等待显示器关闭。
2、在为 LCP 102 加电时,同时按[Status] 、[ Main Menu] 、[OK] 键。
3、 5秒后松开这些键。
4、变频器现在就被设置为默认设置。
除了参数P 15-00 运行时间、参数 P15-03 加电次数、参数P 15-04 过温次数、参数P 15-05 过压次数之外,其余参数均被设置为初始化。
第二种初始化方法:
1. 选择参数14-22工作模式
2. 按 [OK](确定)
3. 选择“初始化”
4. 按 [OK](确定)
5. 切断主电源,等待显示屏关闭。
6. 重新连接主电源。
除了P8-30 协议、P8-31 地址、P8-32 FC端口波特率、P8-35 最小响应延迟、P8-36 最大响应延迟、P8-37 最大字节间延迟、P14-50 射频干扰滤波器、P15-00 运行时间至 15-05 过压次数、P15-20 事件记录至 15-22 时间记录、P15-30错误代码至 15-32 报警记录之外,其它参数均被设置为出厂值。
26.什么是变频器的保护模式,如何动作?
回答:
保护模式,一旦电动机电流或直流回路电压超过硬件的极限,变频器便会进入“保护模式”。“保护模式”意味着 PWM 调制策略的改变和较低的开关频率,而这些都是为了尽量减小损失。保护模式会在发生故障后持续 10 秒钟,这不仅提高了变频器的可靠性和耐用性,而且还可以重新建立对电动机的全面控制。
“保护模式”不适用于起重应用,因为变频器通常无法离开该模式,因此保护模式会一直持续到制动被激活为止,而这是我们不推荐的。通过将参数 P14-26 逆变器故障时的跳闸延迟设为零(即,如果某个硬件极限被超过,变频器将立即跳闸),可以禁用“保护模式”。
27.怎样用面板设定频率,用端子控制启停?
回答:
28.FC系列变频器如何调节参数来改善噪音?
回答:
增大参数P1-64共振衰减值和参数P14-01载波频率,可以改善马达噪音;
将参数14-04 PWM随机设置为【1】On ,可将电动机产生的开关噪音从清晰变为不易察觉;
利用4-6*组参数,设置跳跃频率,可以避免机械共振引起的噪音。
29.FC通讯使用的报文格式?
回答:
报文(message)是通讯中交换与传输的数据列,即站点一次性要发送的数据块。报文包含了将要发送的完整的数据信息,FC通讯中使用的报文格式如下,
STX LGE ADR DATA BCC
STX,
通讯开始。
LGE,报文长度。ADR(地址)、BCC(校验和)、DATA(数据)字节之和填入该处。地址为1个字节,BCC为1个字节,假如DATA为4个字节的话,需要填入的报文长度为06;
ADR,以十六进制书写的通讯地址。如果要通讯的站号为10,这里写入的数据应该为0A;
DATA,通讯的内容。根据执行内容的不同,DATA的内容和长度也不同。下面会给出一个小例子,你可以从其他问题的解答中,得到更多的应用内容。
BCC,校验码,从STX开始的各个字节间XOR运算的结果。
例,对1
02 06 01 047C 4000 3D
02 为起始符STX;
06 为数据长度,即后面跟随着6个字节的报文(01、04、7C、40、00、7D);
01 为变频器站号
047C 代表对变频器的正向控制,4000代表给定变频器的速度;
3D,校验结果,02 XOR 06 XOR 01 XOR 04 XOR 7C XOR 40 XOR 00 = 7D
BCC校验可以用计算器人工计算,或者利用BCC校验软件,PLC指令等来自动计算。
30. 怎样反转启动变频器
回答:
其中01 为变频器的站号,可以从参数8-31中得知变频器的站号;
06 为寄存器写入功能码
C34F为存储器地址,该地址内存储着对变频器的控制字;
31.丹佛斯的SLC的功能特点是什么?
回答:
SLC的作用是对发送至变频器或在变频器中生成的事件作出反应,变频器随后将执行预先设置的操作。事件被SLC判断为真时,SLC将执行这些操作。
一次只能对一个事件进行判断,只有当一个事件判断为真后,才能对下一个事件进行判断。当满足启动条件才能进入操作序列进行事件判断,满足退出条件立刻退出操作序列。SLC在13组参数中设置,使用MCT10可以以流程图的形式书写SLC,更加简单方便。
32.制动环节选择制动电阻和能量回馈单元那个更好些?两
者是否可以同时使用?
回答:
制动电阻配合制动单元一起使用,方便和经济,但多余能量会转化为热能消耗在电阻上;能量回馈单元可以将多余的能量回馈给电网,具有节能的效果,但结构复杂,投资大。
可以同时使用。当回馈单元制动能力不足时,多余能量可由制动电阻吸收
33. 没有示波器时,如何判断电机的编码器是正常的?
回答:
1、将电动机控制原理改为VCC 开环;
2、将面板显示设置为1657,显示反馈(RPM);
3、观察反馈数值同给定数值是否一致,如果一致则编码器正常。
34.用模拟量输出电动机电流,如何设定标定值?
回答:
P16-37,逆变器最大电流,该值同相连电机有关,只读。
?
34.FC300的载波频率是否可调?有什么作用?
回答:
逆变器的开关频率叫做载波频率。通过参数P14-01可以更改载波频率,该参数的默认值取决于功率,变频器的输出频率值不得超过载波频率的1/10。当电动机正在运行时,调整该参数,可能有助于降低电动机的噪音。如果设置的载波频率值高于5KHZ,变频器效率会稍微降低。一般来说,载波频率并不影响小型电动机的效率,可以提高11KW以上电机的效率(提高1-2%),因为载波频率较高时,电动机电流的正弦波形更为完美。
1、设置PROFIBUS地址: 断电后,通过硬件拨码,设置PROFIBUS地址,应与STEP7软件分配地址一致,地址空间为0~125,默认地址127。 2、变频器设置参数(设置成用PROFIBUS总线控制) 1)Par.0-40(LCP的手动启动键)选择[0] 禁用。 2)Par.8-10选择PROFIdrive。 3)Par. 8-50~8-56选择[1]总线。 4)Par. 8-03~8-07咨询丹佛斯进行设置。 5)Par. 9咨询丹佛斯进行设置。 6)Par. 3-00选择[0]仅为正值,防止反转。另外Par. 3-01~3-03也需设置,转速正极限不要超过电机额定转速。 3、PPO类型:
见上表,总共有PPO Type 1~8共8种模式。 PPO types 3、4、6、7和8用于非循环参数访问,只能访问PCD(过程控制数据),但是不能对PCV(变频器参数特征值)进行访问。选择上述5种模式,PLC送出过程控制数据,变频器响应后返回过程状态数据。对于过程控制数据,PCD头4个字节(图中1、2)由CTW (控制字)和MRV(主要参考值――速度)组成,用来控制电机起停以及速度给定。下4个字节(图中3、4)写Par. 9-15[1]中设置的可以写的参数;对于状态数据,PCD头4个字节(图中1、2)由STW(状态字)和MAV(主要实际值――速度)组成,用来反应电机运行状态以及速度反馈值。下4个字节(图中3、4)写Par. 9-16[1]中设置的可以读的参数。后续字节为Par. 9-23中设置的参数。 PPO types 1、2、5可以对PCV(变频器参数特征值)和PCD(过程控制数据)进行读写。 所有PPO types都可以选择成Word consistent(只有PCV数据是连续的,不需要调用SFC14,15)和Module consistent(PCD,PCV数据是连续的,都有调用SFC14,15)。 4、CTW(控制字)/ STW(状态字): 根据Par.8-10设置的不同可以选择PROFIdrive或者FC结构。 PROFIdrive: CTW(控制字)
丹佛斯变频器F C使用 说明 集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]
使用说明 一、FC360的功能 二、FC360本机面板使用HandON 从出厂设定开始(未接控制线),首先,按【OffReset】键使变频器处于停止状态,设定参数5-12改为【0】,退出到Status状态,这时,还是【OffReset】键上的灯亮,按【OK】键,面板中心显示4位数值,设定手动频率,上下键增减,右键可窜位,设定好后,按【Handon】键计开始运行,运行过程中直接按键改变数值则立即更改输出。按【OffReset】键停止。设定的频率值将保持,再次按【Handon】键,将从运行最后的设定值。 三、FC360参数设定方法: 通用的参数设定方法:首先,按【OffReset】键使变频器处于停止状态,按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式,按上键或下键可以修改参数组号,按【OK】进入此参数组,按上下键找到你需要改的参数号,按【OK】键该设定参数值闪烁,按上下键修改参数值(功能代码),若按【ok】键保存此次修改的参数。若按【back】键则取消修改。 四、参数初始化 修改参数14-22设定为2(初始化),然后从新上电,此时报警为A80,按【OffReset】键复位后红色报警等已灭,但显示窗口仍有A80报警显示,变频器需再次从新上电。 五、参数复制到LCP面板。 修改参数0-50参数,当0-50,设为【1】所有参数到LCP,从变频器拷贝参数到面板,等待完成。
设为[2]则把面板中参数拷贝到变频器,从LCP传所有参数。 完成后参数自动改为【0】。 六、使用同步电机的设定步骤 按下表设定:

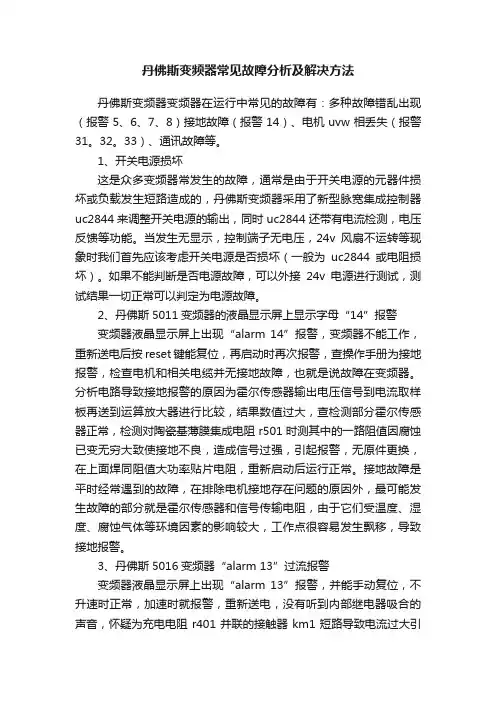

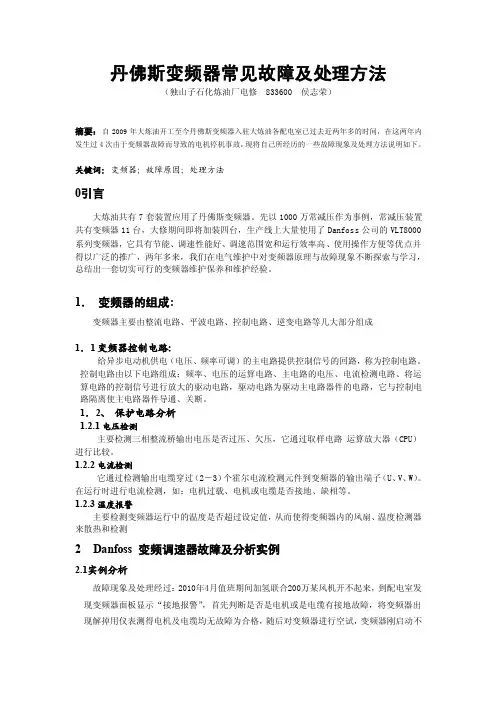

3 变频器常见故障现象和故障处理 我公司使用的vlt5000系列变频器在运行中常见的故障有:多种故障错乱出现(报警5、6、7、8)接地故障(报警14)、电机uvw相丢失(报警31.32.33)、通讯故障等。 3.1 开关电源损坏 这是众多变频器常发生的故障,通常是由于开关电源的元器件损坏或负载发生短路造成的,丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出,同时uc2844还带有电流检测,电压反馈等功能。当发生无显示,控制端子无电压,24v风扇不运转等现象时我们首先应该考虑开关电源是否损坏(一般为uc2844或电阻损坏)。如果不能判断是否电源故障,可以外接24v电源进行测试,测试结果一切正常可以判定为电源故障。 3.2 丹佛斯5011变频器的液晶显示屏上显示字母“14”报警 变频器液晶显示屏上出现“alarm 14”报警,变频器不能工作,重新送电后按reset 键能复位,再启动时再次报警,查操作手册为接地报警,检查电机和相关电缆并无接地故障,也就是说故障在变频器。分析电路导致接地报警的原因为霍尔传感器输出电压信号到电流取样板再送到运算放大器进行比较,结果数值过大,(见图2)查检测部分霍尔传感器正常,检测对陶瓷基薄膜集成电阻r501时测其中的一路阻值因腐蚀已变无穷大致使接地不良,造成信号过强,引起报警,无原件更换,在上面焊同阻值大功率贴片电阻,重新启动后运行正常。接地故障是平时经常遇到的故障,在排除电机接地存在问题的原因外,最可能发生故障的部分就是霍尔传感器和信号传输电阻,由于它们受温度、湿度、腐蚀气体等环境因素的影响较大,工作点很容易发生飘移,导致接地报警。
