唐山国匚第一炼铁厂质量管理体系作业文件
车间热风工作业指导书
码:Y TZ Y 7006
人:刘玉海
人:李炳民
人:李玉贵
发布日期:20 0 9/ 0 4 /30实施日期:2
009/ 05/01
八
—
—
t
日

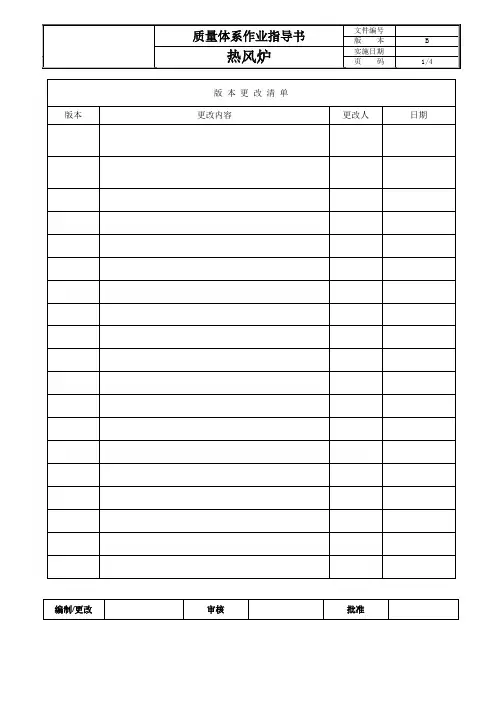

修改履历
热风工岗位职责
(一)、热风班长岗位职责
1、班长在车间主任的领导下,负责全班人员的安全、业
务学习、人员分配使用,以及技术操作操作规程、安全
操作规程和设备使用与维护规程的教育。
2、组织好全班生产,满足高炉生产要求,做好高炉的准备工作。
3、组织全班人员对所属设备的检查、维修,排除设备隐患
和故障,不能排除的要请上级领导解决,组织更换设备的备件,发生事故要分析原因总结教训。
4、教育全班人员对工具材料要爱护,注意保管,每日做工具使用计划。
5、每天提前30分钟到工作岗位,全面了解本班设备情况,
安排好本班生产。
6、负责对外联系和本班的全面工作。
7、受车间主任领导,及时向主任提出请示工作,发现解决不了和重大事故
及时向车间主任汇报,月底要写工作总结和月初工作安排汇报给车间领导。
8、负责贯彻执行公司、厂部关于安全、成本、产量、质量、环保、环境卫
生等各项规章制度。
9、按时参加车间例会及专题会议,组织召集本班例会和专题会议,负责组织本班内部各组及与其他外围单位的交接班工作。
10、按照标准化作业文件要求,及时、准确、工整填写各项记录。
(二)、组长岗位职责
1、热风组长在班长的领导下开展工作。
2、负责全组的行政和业务领导。
3、负责组织岗位工学习岗位技术操作规程、安全操作规
程和设备使用与维护规程,确保安全生产。
4、负责热风炉的人员、安全、设备和生产管理工作。
5、每月负责对所属设备提出定期检修方案,对不安全
或有缺陷的设备及时与维修部门联系解决。
6、经常组织本组工人研究、改进技术操作,提高风温,延
长设备的使用寿命。
7、每月负责组织白班人员定期对所属设备的跑煤气、跑
风区域进行大检查一次,并做好检查记录。
&负责组织热风炉大小修、质量检查与验收工作。
9、负责对外联系,工具材料领用,原始记录的登记和保管,
负责本岗位的防冻防雨工作。
1 0、负责贯彻执行公司、厂部关于安全、成本、产量、
质量、环保、环境卫生等各项规章制度。
1 1、按时参加车间例会及专题会议,做好交接班。
12、按照标准化作业文件要求,检查并及时、准确、工整填写各项记
录。
(三)、热风工岗位职责
1、在当班组长的领导下,负责当班的全部业务工作及对外联系工作。
2、组织当班停送煤气和休风、复风操作。
负责当班所属设备的检查,发现问题,及时联系处理。
4、听从高炉工长指示,掌握换炉时间,负责烧炉。
5、负责对室内外进行清扫。
6、负责检查冷却水的压力、水量、温度等是否正常。
7、及时调节风温,保持风温稳定。
填写操作记录及保管室内外一切用具。
9、经常检查热风炉压力情况,出现不正常现象及时与
有关部门联系。
10、负责贯彻执行公司、厂部关于安全、成本、产量、质量、环保、
环境卫生等各项规章制度。
11、按时参加车间例会及专题会议,做好交接班。
12、按照标准化作业文件要求,及时、准确、工整填写各项记录。
二、操作规程
(一)、热风工岗位安全操作规程 1.上岗前必须按规定穿戴好劳保用品。
2.去煤气区域工作,必须两人以上,看好风向,站在上风头操作,
防止煤气中毒。
打开有关热风炉的热风阀或倒流休风阀,使热风管道处于
有抽力状态。
每换一次炉要测量一次冷却水温度,进出水温度应小于5 C , 保证冷却水畅通。
烧炉用的煤气管道必须保持正压,压力低于3 K P a 时立即停 止烧炉。煤气管道必须用蒸汽或氮气清扫。
10. 处理热风阀冷却水时,应先确认进、出水管,操作时注意
力集中,管口方向不得站人,防止热水、蒸汽烫伤。
11. 雨天操作电器设备时,必须加强绝缘防护,穿戴绝缘手套,
以防触电。
3. 去高空、煤气区域作业,必须两人以上,并通知煤防站人员进
行监护,上下楼梯要扶好站稳,禁止向下扔东西。
4. 拱顶温度低于8 00 C 时,要先点火后方可引煤气烧炉。点火
时应侧对点火孔,防止喷火伤人。
5. 热风炉通风时,禁止打开各阀门进行检修;热风炉燃烧时,禁
止修复重要部位;热风炉上部清灰时,禁止打开下部各阀门,
烟道阀除外。
6. 煤气设备动火检修时,要经安全部门认可,持动火证方可进
7. 修理热风管道时,必须遵守下列规定:
1) 卸下全部直吹管。堵严全部风口
2) 打开有关热风炉的烟道阀。
3) 4) 热风管中有人工作时,禁止燃烧本高炉的热风炉。
8. 9.
12.接到倒流休风信号前,严禁进行倒流休风操做。严禁在复
风前打开混风阀。
13.室内操作盘禁止用湿棉布进行擦拭,且不准挂东西,室外
操作箱禁止打水。
14. 检修电器设备时,必须联系确认好,严格执行挂牌制度。
15.热风炉区域禁止闲人逗留。热风炉设备禁止非操作人员乱
16.热风阀、倒流休风阀的破损检查,应先倒换工业水,然后
进行常规“闭水量”检查。
17.倒换工业水的供水压力,应大于风压0.0 5 M p a,应按顺序
倒换工业水,防止断水。
18. 至少每2小时检查一次热风炉,当高炉风压小于0 .05M P
a时,应关闭混风切断阀。热风炉炉顶发红,开焊或有裂纹
应立即停用及时处理。
19. 高炉休风时,热风工必须关闭喷煤系统的废气阀门。
20. 严格执行工业企业煤气CB6 2 2 2 — 2 0 05煤气安全操作
规程。
(二)、技术操作规程
(1)、热风炉烘炉及炉凉操作
1、烘炉和炉凉时,要使炉内温度缓慢变化,以免耐火砖突然涨缩,破坏砖
内结构和炉皮结构。
2、烘炉前,必须做好热电偶位置及准确度的核对,燃烧器内
放入木柴用引火物点燃,将炉顶温度烘至150 C以后,再放
入少量煤气燃烧,燃烧器内耐火砖未烧红前要经常保持有
一部分木柴燃烧,炉顶温度达到700 C ,可以采用全部煤气
进行燃烧。
3、每次烘炉前要制定烘炉曲线(由煤气技师与有关人员共同
商定,由技术科制定烘炉曲线),要按烘炉曲线进行烘炉。
4、按烘炉曲线掌握烘炉时间和拱顶温度,并及时调剂使温
度波动不大于10 C,当烘炉温度超过规定进度时,切勿将
温度降低,只能在该温度上等候,当烘炉温度低于规定时,
不能加快升温速度,只能将烘炉时间适当延长。
⑵烧炉操作:
1、开始燃烧时,使用热风炉能接受的最大煤气量和最小空气的过剩系
数,使炉顶温度在最短的时间内(20 —30分钟),达到规定指数,并保持此指数到燃烧期终了。
2、拱顶温度达到规定后,调剂空气过剩系数,使炉顶温度不超过规定
值。煤气流量控制范围为77 9 ~1 0 6 8 m3 /
min。
3、当烟道温度接近最高温度时(350 C),同时减少煤气
量和空气量,以控制烟道温度不超过3 50 C。为300~35
4、当拱顶温度上升速度缓慢,而烟道温度上升很快时,表
明是由于空气过剩系数不适当,应及时调剂煤气量和空气
5、送风终了,应保持拱顶温度不低于1 00 0 C ,以增大煤
气燃烧速度。助燃风流量控制范围为610~802m3/ m i n。
(3)换炉操作:
1、热风炉定时换炉,4 50高炉推荐热风炉60分钟换
炉一次,杜绝热风炉焖炉,以减少换炉前后风温波动
2、由送风变燃烧
(1 )、关闭冷风阀(2)、关闭热风阀(3)开废气阀放净炉
内废气(4 )开烟道阀(5)关废气阀(6)开燃烧阀(若炉内
温度过低,煤气不能自动燃烧,应从点火孔伸入火把,稍开
煤气调节阀,将煤气点燃,然后开燃烧阀)将火焰引向燃
烧室。(7)关放散阀(8)开空气切断阀(9 )、打开空气调
节蝶阀(10)开煤气切断阀(1 1)开煤气调节蝶阀(先慢开
个等炉内煤气着火后大开再开第二个(12)用放散阀调节煤气压力或煤气总管电动蝶阀调节到需要程度。
2、由燃烧变送风:
(1 )关闭煤气切断阀(2)关闭煤气调节蝶阀(3)用放散
阀调节煤气压力或煤气总管电动蝶阀调节(4 )关闭空气切
断阀(5 )关闭空气调节阀(6 )关闭燃烧阀(7 )开放散阀
(8)关闭烟道阀(9 )打开冷风均压阀(1 0 )打开热风阀
(11 )打开冷风阀(1 2)关闭冷风均压阀。
(4)排风操作:
1、接到值班工长通知排风后,把混风阀关闭。
2、排风阀拉开后,调整煤气压力,保持热风炉的正常燃烧。
3、复风后打开混风阀,适当调节净煤气压力。
4、严禁从热风炉烟道进行倒流排风。
5、两炉同时排风时,要停烧热风炉,停止向用户送煤气,
必要时煤气管路中通入蒸气,以保持管路正压。
(5 )、休风操作:
1、接放风信号后,关闭混风阀。
接到休风信号后,关闭冷风阀。
关闭热风阀。
休风后将送风炉烟道阀开1 /3。
休风3小时以上时,关闭烟道阀。
(6) 、紧急休风操作(发现停电、断水、炉缸烧穿或其他
紧急事故时,采取紧急休风的操作措施):
1、接到紧急休风信号,打开煤气放散阀(如果突然停电引
起信号失灵时,要根据风压表、煤气压力进行全面操作,
或只一座高炉出事故,煤气系统做部分操作)。
2、打开煤气系统氮气蒸气截门并通入蒸气或氮气。
3、关闭各炉煤气切断阀。
4、关闭各炉煤气调节阀。
5、关闭净煤气管道蝶阀。
6、关闭混风阀。
7、关闭送风炉冷风阀。
8、关闭送风炉热风阀(包括均压阀)。
9、关闭各炉燃烧阀,打开各炉煤气排空阀。
10、关闭各炉空气切断阀。
1 1、关闭各炉空气调节阀。
12、打开1 / 3各炉烟道阀。
13、停风时间超过两小时,关闭烟道阀。
(7)、倒流休风操作:
1、接到倒流休风信号后,妥善的做好一般休风操作。
2、待高炉打开窥视孔后,(一般打开数目不少于风口数目
二分之一)。
3、打开倒流休风阀
5、停止倒流休风的操作方法
6、接到停止倒流休风信号。
7、关闭倒流休风阀。
8、回信号表示倒流停止。
9、妥善做好一切复风操作。
(8)、送风操作:
1、送风前联系好送风时间,做好冷风系统和煤气系统
的检查,检查后,确认各种设备对送风无影响时通知高炉值班工长送风。并准备好送风炉号。
2、接到送风信号后,打开送风热风炉的冷风均压阀、热风阀。
打开冷风阀,关闭冷风均压阀,给值班工长回铃。
开混风切断阀。
)、送煤气操作:
接到预备送煤气信号,打开煤气放散阀,并联系好蒸
气或氮气。
2、打开热风炉煤气管道系统所有氮气或蒸气截门,并通 过蒸气或氮气。
3、接到送煤气信号后, 同布袋除尘器联系开煤气主电动蝶阀。
4、打开热风炉煤气电动蝶阀。
5、见煤气主管末端放散阀冒出大量煤气后(结合压力
表),关闭煤气系统所有蒸气截门或氮气截门。
在点火烧炉时,注意炉顶温度。如低于800 C 时必须
用明火点炉。 6、液压系统失灵时,禁止换炉操作。
7、助燃风机热启一次,冷启两次,如启不来叫电工,禁 止多次启动风机。
三、设备使用与维护规程
(一)热风炉的使用与维护规程
(1)、使用规程
1. 严格执行岗位安全、技术操作规程,严格落实“紧固、润 6、 根据煤气压力并作防爆试验合格后点火烧炉。
7、 关煤气放散阀调节煤气压力。
(10 )、注意事项:
1、 随时注意信号和各种仪表的变化。
2、 随时注意冷却水的变化,如发现不正常及时处理。
3、 随时注意助燃风机的正常运转。
4、 在热风炉周围工作时,注意煤气中毒。
5、
滑、调试、卫生”八字方针,保持设备整洁、完好,发现问
题及时处理。
2 .严禁超负荷使用设备,使用电流严禁超过额定电流。
3.检查各阀门电动或液压传动系统及限位开关是否完好,
灵敏有效,阀门开关是否灵活到位有效,出现阀门开关不到
位或卡阻现象应及时处理。
4.检查电机、减速机、阀门、油缸、卷扬、滑轮等各传动
部位螺栓是否齐全,有无松动,检查钢丝绳及紧固件是否
齐全完好,润滑部位是否缺油
5 .检查油缸、油管是否漏油。
6.检查各阀门、法兰连接密封处是否严密,发现漏风及时
处理。
7.检查冷却水是否通畅,有无堵塞、泄漏。
&检查炉体、管道、阀门有无局部过热、变形、开焊、开
裂、跑风现象。
9.检查各仪表、开关、限位是否灵敏有效,否则及时修理或更换。
(2 )、维护规程
1.严格执行润滑五定标准和点检、巡检制度。保持设备外观整洁,无跑、冒、滴、漏现象。
2.定期检查水过滤器,调节并保证各冷却部位冷却水压、水量正常,通畅无堵塞。
3.各平台、通道、管路上严禁堆放杂物。
4.发现炉体、管路、阀门跑风、开焊、开裂、局部过热须及
时处理。
5 .检查各仪表、电偶等是否灵敏可靠。
(三)、助燃风机设备使用维护规程
(1)使用规程
1 .严格执行岗位安全、技术操作规程,严格落实“紧固、润滑、调试、卫生”八字方针,保持设备整洁、完好,发现问题及时处理。每月清理助燃风换热器、风机管道各一次。
2.严禁超负荷使用设备,使用电流严禁超过额定电流。
3.检查风机各部位螺栓是否松动,有无跑风处。
4.严禁带负荷启动助燃风机。
5.助燃风机电机温度不得超过6 5C,电流不得超过额定电流。
(2)维护规程
1.严格执行“定人、定质、定点、定量、定时”的润滑五定标准和点检、巡检制度。保持设备外观整洁,无跑、冒、滴、漏现象。
2.定期检查助燃风机叶轮磨损情况,视情况更换。
3.定期检查电机轴承老化情况,每半小时检查一次。
4.检查电机接线盒内端子是否有过热现象,及时叫修。
5.检查配电柜内电气设备、接触器触点有无老化现象,及时更换。
6.煤气脱水器定期排水,每班排水两次,排水时间间隔4小时。
四、热风炉交接班制度
(一 )、交班要求
1、交班完成本班生产任务,整理好所管生产工具。
