光泽度（glossness）
1、定义：用数字表示的物体表面接近镜面的程度。

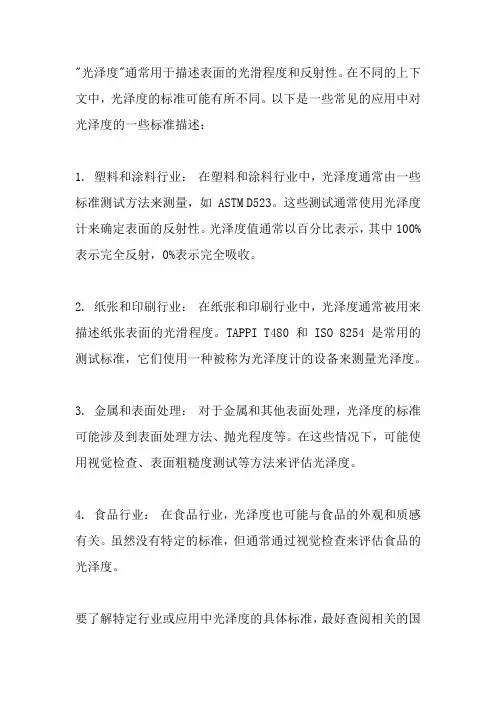

2、光泽度的评价：可采用多种方法（或仪器）。

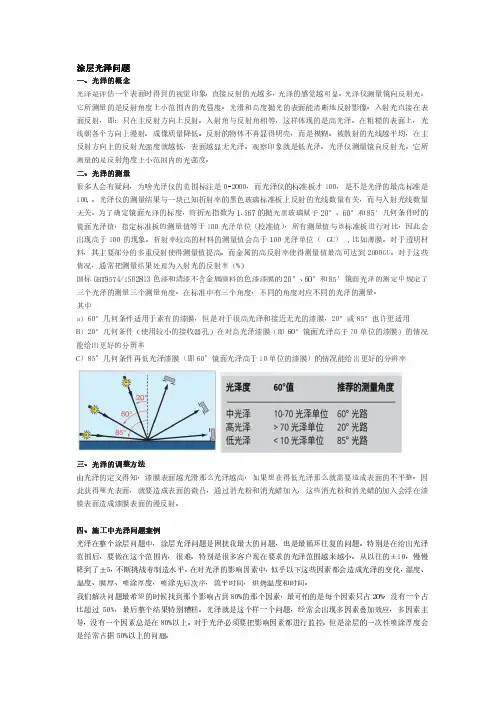

它主要取决于光源照明和观察的角度，仪器测量通常采用20°、45°、60°、85°角度照明和检出信号。不同行业往往采用不同角度测量的仪器。
3、光泽度仪的应用范围：
油墨、油漆、烤漆、涂料、木制品等表面光泽测量；
建筑装饰材料：大理石、花岗岩、玻化抛光砖、陶瓷砖等表面光泽测量；
塑料、纸张等表面光泽测量；
其它非金属材料表面光泽测量。
4、影响面漆光泽效果的因素
1)、调配油漆时，增大固化剂用量，光泽会升高；
2)、如果减少固化剂用量，光泽则会降低；
3)、增大稀释剂用量，油漆流平性好，薄刷即可，光泽降低；
4)、减少稀释剂用量，油漆流平性差，必须厚刷，光泽升高；
5)、涂层厚，光泽高；涂层薄，光泽低。不管底材的光泽高还是低，刷哑光面漆则是哑光效果，刷亮光面漆则得亮光效果。
5、涂料的光泽与什么有关？
首先与树脂密切相关的，不同的树脂光泽表现不同：
UPE和UV体系的光泽应当是非常高的
聚酯\高羟基丙烯酸(苯丙)\醇酸等配套氨基或异氰酸酯光泽其次
以上都可以得到非常高的光泽和很好的鲜映性.PFEVE与低羟丙烯酸树脂则相对稍差一些.
TPA热塑性丙烯酸视固含\粘度\TG等有不同的表现,总体上来说要相对低一些,CAB,NC以及氯醋等就更低了
当然,同一类型的树脂,光泽也有差别,例如丙烯酸树脂,同样羟基的丙烯酸树脂光泽就有差别,这与所用的单体有关系.苯乙烯单体就能增加漆膜的丰满度和光泽度,纯丙烯酸树脂的丰满度通常都不会太好.
其次,光泽与所用的颜料和填料有关系.颜填料粒径大,通常都会有些消光的
作用.粒径太细,吸油量高的涂料,也对光泽有一定的影响.上面有人谈过填料的影响,基本上所有的填料都会影响光泽.但偶也见过超细的硫酸钡,对光泽基本上不影响甚至会在适量添加的情况下增加光泽.
再次,分散剂的影响非常大.如果是色漆,必须考虑到分散剂的影响.做过相关的测试,同样的配方,采用不同的分散剂,一个光泽80多,另一个40多.这是因为采用不恰当的分散剂时,颜料会絮凝,粒子会变粗,影响光泽是必然的.
溶剂对光泽也有一定的影响.个人认为相对稍小一些.例如挥发体系太快干,必然会影响光泽.可能还会造成发白及雾影.

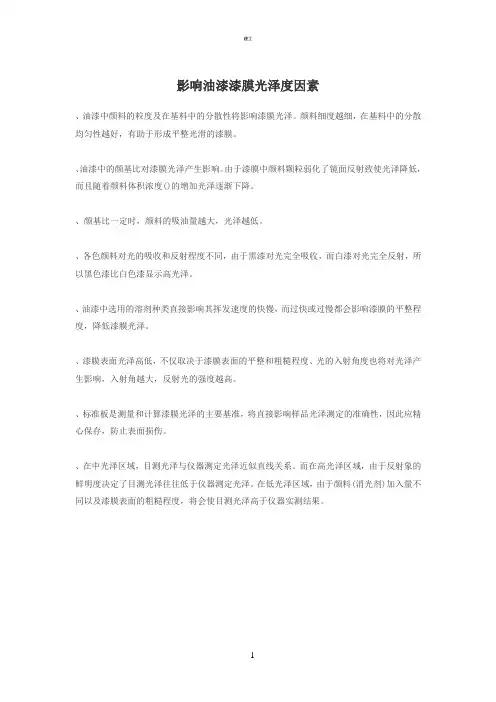

1、颜料粒度及在基料中的分散性将影响漆膜光泽。颜料细度越细，
在基料中的分散均匀性越好，有助于形成平整光滑的漆膜。
2、油漆中的颜基比对漆膜光泽产生影响。由于漆膜中颜料颗粒弱化了
镜面反射致使光泽降低，而且随着颜料体积浓度(P.V.C)的增加光泽逐
渐下降。
3、颜基比一定时，颜料的吸油量越大，光泽越低。
4、各色颜料对光的吸收和反射程度不同，由于黑漆对光完全吸收，而
白漆对光完全反射，所以黑色漆比白色漆显示高光泽。
5、油漆中选用的溶剂种类直接影响其挥发速度的快慢，而过快或过慢
都会影响漆膜的平整程度，降低漆膜光泽。
6、漆膜表面光泽高低，不仅取决于漆膜表面的平整和粗糙程度、光的
入射角度也将对光泽产生影响，入射角越大，反射光的强度越高。
7、标准板是测量和计算漆膜光泽的主要基准，将直接影响样品光泽测
定的准确性，因此应精心保存，防止表面损伤。
8、在中光泽区域，目测光泽与仪器测定光泽近似直线关系；而在高光
泽区域，由于反射象的鲜明度决定了目测光泽往往低于仪器测定光泽；
在低光泽区域，由于颜料(消光剂)加入量不同以及漆膜表面的粗糙程
度，将会使目测光泽高于仪器实测结果。
9、烘干时的光泽比自干时高。
