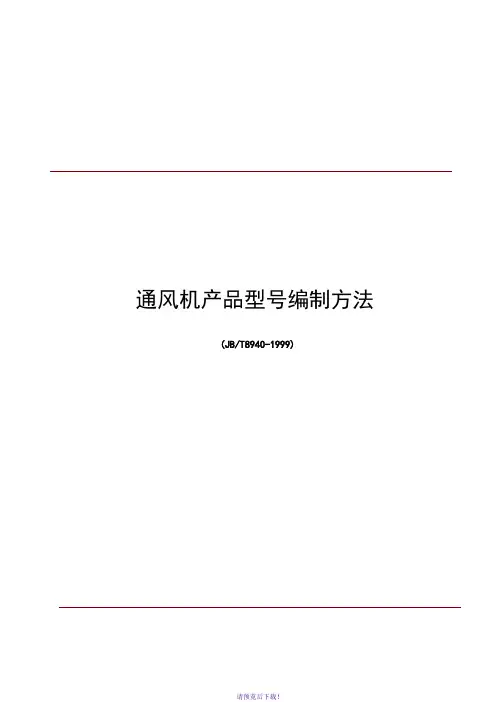

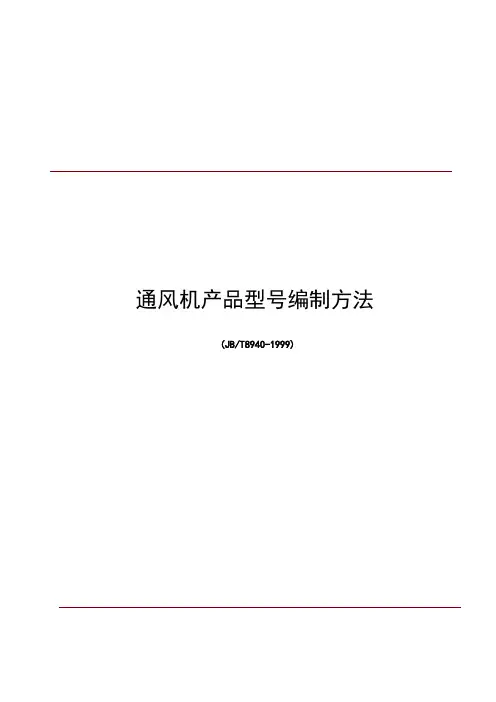

通风机产品型号编制方法
(JB/T8940-1999)
前言
本标准修改采用《JB/T8940-1999 通风机产品型号编制方法》本标准归口单位：
本标准起草单位：
本标准主要起草人：
本标准批准人：
第2页共7页
通风机产品型号编制方法
1范围
本标准规定了通风机产品型号的编制方法。
本标准适用于离心式、轴流式通风机。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 3235—1999 通风机基本形式、尺寸参数及性能曲线
JB/T 2977—1992 风机和罗茨鼓风机术语
3通风机产品型号编制方法
3. 1 离心通风机系列产品的型号一般用型式表示，单台产品型号用型式和规格表示。
型号组成的顺序关系见表1。
表1
3. 2离心通风机的型号表示举例见表2。
序关系见表3。
2
3. 4轴流通风机的型号表示举例见表4。
3
附录A
（标准的附录）
风机产品一般用途代号
表A1
4
附 录 B 比转数可以作为通风机的分类、系列化和相似设计的依据，因而是通风机的一个非常重要的参数，用n s 表示。 通风机的比转数用式（B1）确定： 4
tf s 2.154.5???
?
??=p q n
n v ρ………………………………………(B1)
式中：q v ——流量，m 3/s;
p tf ——全压，pa; ρ——通风机进口的气体密度，kg/m 3。 当通风机进口处为标准进气状况时，且气体介质为空气时，上式中的ρ=1.2kg/m 3,故上式可以写成： 4
3
tf s )
(54.5p q n n v
=………………………………………… (B2)
一般离心通风机的比转数n s =15~80;轴流通风机n s =100~500。
（标准的附录） 比 转 数 的 概 念
