交流电机绕组参数计算

交流电机绕组参数计算

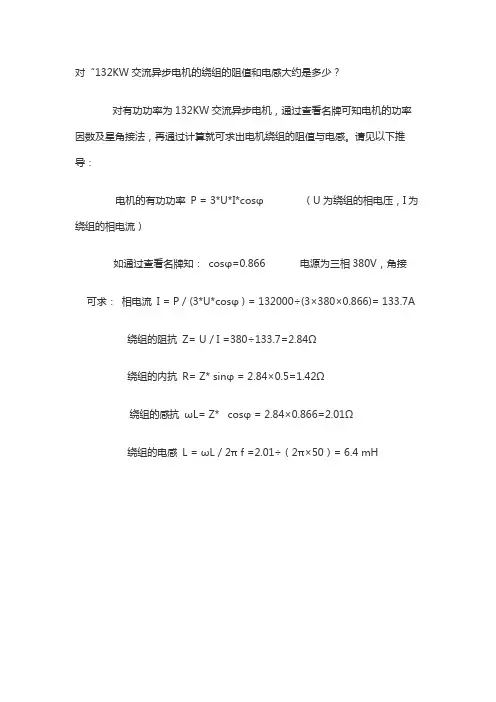

对“132KW交流异步电机的绕组的阻值和电感大约是多少?

对有功功率为132KW交流异步电机,通过查看名牌可知电机的功率因数及星角接法,再通过计算就可求出电机绕组的阻值与电感。请见以下推导:

电机的有功功率P = 3*U*I*cosφ(U为绕组的相电压,I为绕组的相电流)

如通过查看名牌知:cosφ=0.866电源为三相380V,角接可求:相电流I = P / (3*U*cosφ ) = 132000÷(3×380×0.866)= 133.7A 绕组的阻抗Z= U / I =380÷133.7=2.84Ω

绕组的内抗R= Z* sinφ = 2.84×0.5=1.42Ω

绕组的感抗ωL= Z*cosφ = 2.84×0.866=2.01Ω

绕组的电感L = ωL / 2π f =2.01÷(2π×50)= 6.4 mH

电动机功率计算80146教学资料

电动机功率计算 80146

旋转装置的功率如何计算(转自中国机械CAD论坛) 旋转装置的功率如何计算(已解决) 如图,施加在转动链轮上的功率怎么计算,我算出来好小,肯定不对。 请费点力气帮我看看,谢谢! 回楼上的,工件不运动,就原地打转。 条件不充足啊,工件从静止到同速旋转要多长时间啊?5000Kg工件是固体吗?和其他物体在旋转过程中有接触吗? 我网上找了些公式,这么算不知道对不对—— 扭矩=工件重量X链轮半径X推力球轴承摩擦系数 X9.8=4500X0.115X0.0013X9.8=6.6 Nm 输入功率=扭矩X旋转速度/9549=6.6*4/9549=0.0027 kW 才2.7瓦???在这里,主要克服的是,启动转动惯性力 惯性力矩=转动惯量x角加速度,(M=Jβ), J=J1+J2+J3,J=mr^2/2 ,这里你的轴,链轮,还有下面的重物分别计算,也许你的重物不是圆柱型,简化力学模型,就当他是圆的好了 β=△w/△t, 物体是从0转速开始启动到4r/min的,w=2πn/60, △t是你的意愿,假设10秒,5秒的,这就好了 M=9549XN/n,M是你上面算出来的,N是功率,n是转速 最后再乘以减速器还有轴承的系数就好了, 如果按xushishujun给的公式计算的话!(假设t=1s) 扭矩M=25.5N.m

功率N=11W 这么小的扭矩和功率就能启动5000KG的重物旋转吗? 扭矩M=25.5N.m时,如果电机输出转速为940r/min,,电机功率为2.51kw 一台天车吊起10t重物后,你用手将重物旋转一下可能比较轻松,但要旋转快一点就费劲多了。 这就是转动惯量与角速度的相互作用的关系。 转动惯量=5000*1*1/2=2500 (kg*m^2) 角加速度=2*3.14*4/60/1=0.42 (rad/s^2) 惯性转矩=2500*0.42=1047 N*m 功率=1047*4/9549=0.44 kw 不知道算的对不,貌似也很小,可能不对? 我觉得先算扭矩,保证扭矩后再根据物件需要的运动速度,计算功率。还有克服摩擦的功率。 是应该按惯性矩去算,不过采用链式传动会对减速机冲击很大不是很好的选择多谢指点,前些时候有人提起过,但没说到冲击的点子上,看来是要改成齿轮的合适些。 可能应该是这样了,这个数值比较合理了,我是参照电动葫芦的行走电机的,呵呵,惭愧~ 各位好,我把我的计算过程在这里写一下吧 J=mr^2/2=(5000x1^2)/2=2500kgm^2 β=△w/△t=(2πn/60)/t=(2x3.14x4/60)/1=0.42rad/s^2 M'=Jβ=2500X0.42=1050Nm

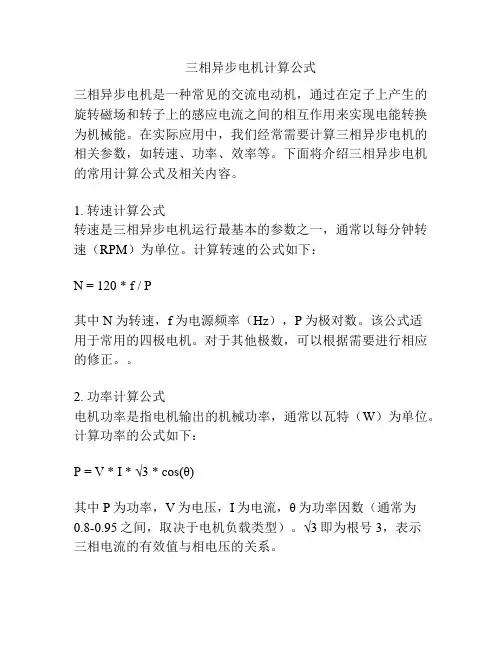

电机常用计算公式和说明

电机电流计算: 对于交流电三相四线供电而言,线电压是380,相电压是220,线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指A相 B相 C相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流 当电机星接时:线电流=相电流;线电压=根号3相电压。三个绕组的尾线相连接,电势为零,所以绕组的电压是220伏 当电机角接时:线电流=根号3相电流;线电压=相电压。绕组是直接接380的,导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60: 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速:3000转/分;2对极对数电机转速:60×50/2=1500转/分在输出功率不变的情况下,电机的极对数越多,电机的转速就越低,但它的扭矩就越大。所以在选用电机时,考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s),主要与频率和极数有关。 直流电机的转速与极数无关,他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式: 铜线的电阻率ρ=0.0172, R=ρ×L/S (L=导线长度,单位:米,S=导线截面,单位:m㎡) 磁通量的计算公式: B为磁感应强度,S为面积。已知高斯磁场定律为:Φ=BS 磁场强度的计算公式:H = N × I / Le 式中:H为磁场强度,单位为A/m;N为励磁线圈的匝数;I为励磁电流(测量值),单位位A;Le为测试样品的有效磁路长度,单位为m。 磁感应强度计算公式:B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中:B为磁感应强度,单位为Wb/m^2;Φ为感应磁通(测量值),单位为Wb;N为感应线圈的匝数;Ae为测试样品的有效截面积,单位为m^2。 感应电动势 1)E=nΔΦ/Δt(普适公式){法拉第电磁感应定律,E:感应电动势(V),n:感应线圈匝数,ΔΦ/Δt:磁通量的变化率} 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E=BLV垂(切割磁感线运动){L:有效长度(m)} 3)Em=nBSω(交流发电机最大的感应电动势){Em:感应电动势峰值} 4)E=BL2ω/2(导体一端固定以ω旋转切割){ω:角速度(rad/s),V:速度(m/s)}

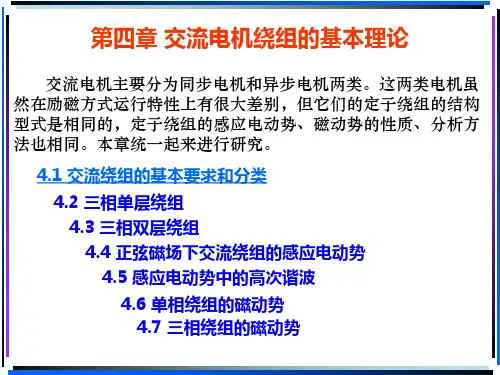

交流电机绕组的基本理论

第四章 交流电机绕组的基本理论 4.1交流绕组的基本要求 1. 电势和磁势波形接近正弦,各谐波分量要小。 2. 三相绕组基波电势、基波磁势对称。 3. 在导体数一定时,获得较大的基波电势和基波磁势。 4. 节省有效材料,绝缘性能好,机械强度高,散热条件好。 5. 制造工艺简单,检修方便。 a. 要获得正弦波电动势或磁动势,则根据e=blv, 只要磁场B 在空间按正弦规律分布,则它在交流绕组中感应的电动势就是随着时间按正弦规律变化。 b. 用槽电势星形图保证三相绕组基波电势、基波磁势对称 槽电势星形图: 把电枢上各槽内导体感应电势用矢量表示,构成的图。 概念:槽距角----相邻两个槽之间的自然(机械)角度,Z 360=α 槽距电角----用电角度来表示的相邻两个槽之间的角度,Z p 0 1360=α 电角度---是磁场所经历的角度。 c. 用600相带的绕组获得较大的基波电动势 相带:(1)360度的星形图圆周分成三等分,每等分占1200,成为120度相 带;这种分法简单,但电势相量分散,其相量和较小,获得的电动势较小。 (2)若分成六等分,则称600相带;这种分法同样可以保证电势对称, 且合成感应电动势较大,是常用的方法。 4.2三相单层绕组 特点:线圈数等于二分之一槽数;通常是整距绕组;嵌线方便;无层间绝缘;槽利用率高。 缺点:电势、磁势波形比双层绕组差。一般用于小型(10kW 以下)的异步电动机。 例题:一台交流电机定子槽数z=36, 极数2p=4,并联支路数a=1,绘制三相单层绕组展开图。 解: 步骤 1 绘制槽电势星形图 槽距电角Z p 0 1360=α=200, 槽电势星形图如上图 (注意:不是槽星形图,而是槽电势星形图) 步骤2 分相、构成线圈 每极每相槽数pm Z q 2= =36/4/3=3;每相在每个极下所占有的槽数。

电机的耗电量的公式计算

电机的耗电量的公式计 算 -CAL-FENGHAI.-(YICAI)-Company One1

电机的耗电量以以下的公式计算:耗电度数=(根号3)X 电机线电压 X 电机电流 X 功率因数) X 用电小时数/1000 电机的额定功率是750W,采用星形接法,接在三相380伏的电源上,用变频器监测电流是1.1A;我又用钳形电流表进行测量,测得每相电流为1.1A,这就说明变频器和钳形电流表测得的电流是一致的。因为电机是星形接法,线电压是相电压的倍,线电流等于相电流,电机实际消耗的功率:380×× = 724 W,这样电机实际消耗的功率就接近于电机的额定功率。如果电机是三角形接法,线电压等于相电压,线电流是相电流的倍,电机实际消耗功率的计算是一样的。 这就说明:三相交流电机实际消耗的功率就等于线电压 × 线电流。 电机额定功率为450kW,功率因数为,电机效率为%,现运行中发现电流为40A,电压为6000V,那么怎么正确计算电机的各项功率以及电机有功及无功的损耗 高压电机一般为三相电机. 视在功率=×6000×40= 有功功率 =×6000×40×= 无功功率=(视在功率平方减有功功率平方开根二次方) 有功损耗=有功功率×%)=×= 无功损耗=无功功率×%)=×= 注明:

电机不运行于额定状况,效率及功率因数是有偏差的,上述数值只能为理论值,可能与实际会有点小偏差。 因为铭牌上所标的额定功率是电机能输出的机械功率,所以不等于电压和电流的乘积就象一个10KW的电动机,他能输出的机械功率是10KW,但它所消耗的电功率要大于10KW,三相电动机的功率计算公式:P=*U*I*cosΦ . 三相异步电动机功率因数 异步电动机的功率因数不是一个定数,它与制造的质量有关,还与负载率的大小有关。为了节约电能,国家强制要求电机产品提高功率因数,由原来的到提高到了现在的到,但负载率就是使用者掌握的,就不是统一的了。过去在电机电流计算中功率因数常常取,现在也常常是取。 2.实际功率和额定功率 三相异步电动机的功率计算公式就是*线电压*线电流*功率因数。那你的实际电压是395V,实际电流是140A,那么它的实际功率就是: *395*140*=81kw 如果是空载,功率因数还要小,功率也就还要少,消耗电能也就少。

电机常用计算公式及说明

电机常用计算公式及说 明 Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT

电机电流计算: 对于交流电三相四线供电而言,线电压是380,相电压是220,线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指A相B相 C相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流当电机星接时:线电流=相电流;线电压=根号3相电压。三个绕组的尾线相连接,电势为零,所以绕组的电压是220伏 当电机角接时:线电流=根号3相电流;线电压=相电压。绕组是直接接380的,导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60: 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速:3000转/分;2对极对数电机转速: 60×50/2=1500转/分 在输出功率不变的情况下,电机的极对数越多,电机的转速就越低,但它的扭矩就越大。所以在选用电机时,考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s),主要与频率和极数有关。 直流电机的转速与极数无关,他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式

T=9550*P输出功率/N转速 导线电阻计算公式: 铜线的电阻率ρ=, R=ρ×L/S (L=导线长度,单位:米,S=导线截面,单位:m㎡) 磁通量的计算公式: B为磁感应强度,S为面积。已知磁场定律为:Φ=BS 磁场强度的计算公式:H = N × I / Le 式中:H为磁场强度,单位为A/m;N为励磁线圈的匝数;I为励磁电流(测量值),单位位A;Le为测试样品的有效磁路长度,单位为m。 磁感应强度计算公式:B = Φ/ (N × Ae)B=F/IL u磁导率 pi= B=uI/2R 式中:B为磁感应强度,单位为Wb/m^2;Φ为感应磁通(测量值),单位为Wb;N为感应线圈的匝数;Ae为测试样品的有效截面积,单位为m^2。 感应电动势 1)E=nΔΦ/Δt(普适公式){法拉第电磁感应定律,E:感应电动势(V),n:感应线圈匝数,ΔΦ/Δt:磁通量的变化率} 变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E=BLV垂(切割磁感线运动){L:有效长度(m)} 3)Em=nBSω(交流发电机最大的感应电动势){Em:感应电动势峰值} 4)E=BL2ω/2(导体一端固定以ω旋转切割){ω:角速度(rad/s),V:速度(m /s)} 三相的计算公式: P=×U×I×cosφ

电机功率计算公式

电机功率计算公式 Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT

一,电机额定功率和实际功率的区别 是指在此数据下电机为最佳工作状态。 额定电压是固定的,允许偏差10%。 电机的实际功率和实际电流是随着所拖动负载的大小而不同; 拖动的负载大,则实际功率和实际电流大; 拖动的负载小,则实际功率和实际电流小。 实际功率和实际电流大于额定功率和额定电流,电机会过热烧毁; 实际功率和实际电流小于额定功率和额定电流,则造成材料浪费。 它们的关系是: 额定功率=额定电流IN*额定电压UN*根3*功率因数 实际功率=实际电流IN*实际电压UN*根3*功率因数 二,280KW水泵电机额定电流和启动电流的计算公式和相应规范出处 (1)280KW电机的电流与极数、功率因素有关一般公式是:电流=((280KW/380V)0.8.5机的电流怎么算 答:⑴当电机为单相电机时由P=UIcosθ得:I=P/Ucosθ,其中P为电机的额定功率,U为额定电压,cosθ为功率因数; ⑵当电机为三相电机时由P=√3×UIcosθ得:I=P/(√3×Ucosθ),其中P为电机的额定功率,U为额定电压,cosθ为功率因数。 功率因数

在交流电路中,电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号 cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S 功率因数的大小与电路的负荷性质有关,如白炽灯泡、电阻炉等电阻负荷的功率因数为1,一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。所以,供电部门对用电单位的功率因数有一定的标准要求。 (1) 最基本分析:拿设备作举例。例如:设备功率为100个单位,也就是说,有100个单位的功率输送到设备中。然而,因大部分电器系统存在固有的无功损耗,只能使用70个单位的功率。很不幸,虽然仅仅使用70个单位,却要付100个单位的费用。在这个例子中,功率因数是 (如果大部分设备的功率因数 小于时,将被罚款),这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等),又叫感性负载。功率因数是马达效能的计量标准。 (2) 基本分析:每种电机系统均消耗两大功率,分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高,有用功与总功率间的比率便越高,系统运行则更有效率。 (3) 高级分析:在感性负载电路中,电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低,两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起,从而提高系统运行效率。 对于功率因数改善

电机转速转矩计算公式[1]

针对你的问题有公式可参照分析: 电机功率:P=1.732×U×I×cosφ 电机转矩:T=9549×P/n ; 电机功率 转矩=9550*输出功率/输出转速 转矩=9550*输出功率/输出转速 P = T*n/9550 公式推导 电机功率,转矩,转速的关系 功率=力*速度 P=F*V---公式1 转矩(T)=扭力(F)*作用半径(R) 推出 F=T/R ---公式2 线速度(V)=2πR*每秒转速(n秒) =2πR*每分转速(n分)/60 =πR*n 分/30---公式3 将公式2、3代入公式1得: P=F*V=T/R*πR*n分/30 =π/30*T*n分 -----P=功率单位W, T=转矩单位Nm, n分=每分钟转速单位转/分钟 如果将P的单位换成KW,那么就是如下公式: P*1000=π/30*T*n 30000/π*P=T*n 30000/3.1415926*P=T*n 9549.297*P= T * n 电机转速:n=60f/p,p为电机极对数,例如四级电机的p=2; 注:当频率达50Hz时,电机达到额定功率,再增加频率,其功率时不会再增的,会保持额定功率。 电机转矩在50Hz以下时,是与频率成正比变化的;当频率f达到50Hz时,电机达到最大输出功率,即额定功率;如果频率f在50Hz以后再继续增加,则输出转矩与频率成反比变化,因为它的输出功率就是那么大了,你还要继续增加频率f,那么套入上面的计算式分析,转矩则明显会减小。

转速的情况和频率是一样的,因为电源电压不变,其频率的变化直接反应的结果就是转速的同比变化,频率增,转速也增,它减另一个也减。 关于电压分析起来有点麻烦,你先看这几个公式。 电机的定子电压:U = E + I×R (I为电流, R为电子电阻, E为感应电势); 而:E = k×f×X (k:常数, f: 频率, X:磁通); 对异步电机来说:T=K×I×X (K:常数, I:电流, X:磁通); 则很容易看出频率f的变化,也伴随着E的变化,则定子的电压也应该是变化的,事实上常用的变频器调速方法也就是这样的,频率变化时,变频器输出电压,也就是加在定子两端的电压也是随之变化的,是成正比的,这就是恒V/f比变频方式。这三个式子也可用于前面的分析,可得出相同结果。 当然,如果电源频率不变,电机转矩肯定是正比于电压的,但是一定是在电机达到额定输出转矩前。 电机的“扭矩”,单位是N?m(牛米) 计算公式是T=9549 * P / n 。 P是电机的额定(输出)功率单位是千瓦(KW) 分母是额定转速n 单位是转每分(r/min) P和n可从电机铭牌中直接查到。 电机转速和扭矩(转矩)公式 含义:1kg=9.8N 1千克的物体受到地球的吸引力是9.8牛顿。 含义:9.8N·m 推力点垂直作用在离磨盘中心1米的位置上的力为9.8N。 转速公式:n=60f/P (n=转速,f=电源频率,P=磁极对数) 扭矩公式:T=9550P/n T是扭矩,单位N·m P是输出功率,单位KW

电机功率计算公式

电机: 电机(英文:Electric machinery,俗称“马达”)是指依据电磁感应定律实现电能转换或传递的一种电磁装置。 电机在电路中是用字母M(旧标准用D)表示,它的主要作用是产生驱动转矩,作为用电器或各种机械的动力源,发电机在电路中用字母G表示,它的主要作用是利用机械能转化为电能。 电机功率计算公式: 电机功率算公式: 1、三相:P=1.732×UI×cosφU是线电压,某相电流。 当电机电压是380伏时,可以用以下的公式计算: 电机功率=根号3*0。38*电流*0。8 将1千瓦代入上式,可以得到电流等于1.9A。 2、P=F×v÷60÷η 公式中P功率(kW),F牵引力(kN),v速度(m/min),η传动机械的效率,一般0.8左右。 本例中如果取η=0.8,μ=0.1,k=1.25,则: P=F×v÷60÷η×k=0.1×400×60÷60÷0.8×1.25=62.5 kW 电机电流计算公式: 单相电机电流计算公式 I=P/(U*cosfi) 例如:单相电压U=0.22KV,cosfi=0.8则I=P/(0.22*0.8)=5.68P 三相电机电流计算公式

I=P/(1.732*U*cosfi) 例如:三相电压U=0.38KV,cosfi=0.8则 I=P/(1.732*0.38*0.8)=1.9P 根据经验220V:KW/6A、380V:KW/2A、660V:KW/1.2A、3000V:4KW/1A 功率包括电功率、机械功率。电功率又包括直流电功率、交流电功率和射频功率;交流功率又包括正弦电路功率和非正弦电路功率;机械功率又包括线位移功率和角位移功率,角位移功率常见于电机输出功率;电功率还可分为瞬时功率、平均功率(有功功率)、无功功率、视在功率。在电学中,不加特殊声明时,功率均指有功功率。在非正弦电路中,无功功率又可分为位移无功功率,畸变无功功率,两者的方和根称为广义无功功率。 功率可分为电功率,力的功率等。故计算公式也有所不同。 功率功率电功率计算公式:P=W/t=UI; 在纯电阻电路中,根据欧姆定律U=IR代入P=UI中还可以得到:P=I2R=(U2)/R 在动力学中:功率计算公式:1.P=W/t(平均功率)2.P=FV;P=Fvcosα(瞬时功率) 因为W=F(F力)×S(s位移)(功的定义式),所以求功率的公式也可推导出P=F·v:P=W/t=F*S/t=F*V(此公式适用于物体做匀速直线运动)

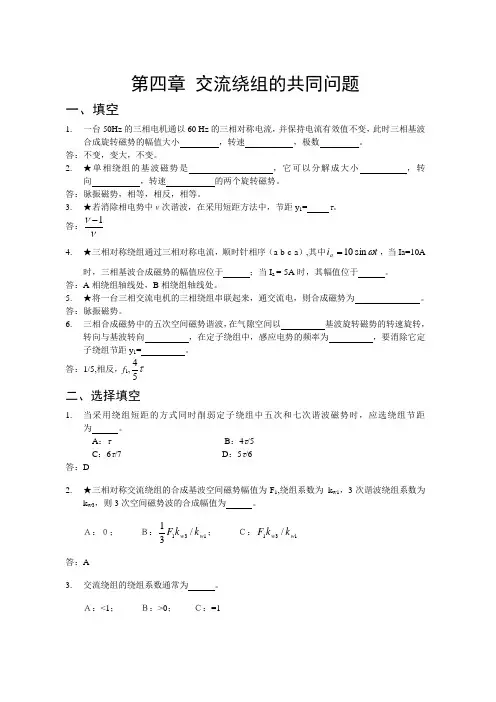

交流电机绕组的基本理论

第三篇交流电机绕组的基本理论 3.1 交流绕组与直流绕组的根本区别是什么? 3.2 何谓相带?在三相电机中为什么常用60°相带绕组而不用120°相带绕组? 3.3 双层绕组和单层绕组的最大并联支路数与极对数有什么关系? 3.4 试比较单层绕组和双层绕组的优缺点及它们的应用范围? 3.5 为什么采用短距和分布绕组能削弱谐波电动势?为了消除5次或7次谐波电动势,节距应选择多大?若要同时削弱5次和7次谐波电动势,节距应选择多大? 3.6 为什么对称三相绕组线电动势中不存在3及3的倍数次谐波?为什么同步发电机三相绕组多采用Y型接法而不采用Δ接法? 3.7 为什么说交流绕组产生的磁动势既是时间的函数,又是空间的函数,试以三相绕组合成磁动势的基波来说明。 3.8 脉振磁动势和旋转磁动势各有哪些基本特性?产生脉振磁动势、圆形旋转磁动势和椭圆形旋转磁动势的条件有什么不同? 3.9 把一台三相交流电机定子绕组的三个首端和三个末端分别连在一起,再通以交流电流,则合成磁动势基波是多少?如将三相绕组依次串联起来后通以交流电流,则合成磁动势基波又是多少?可能存在哪些谐波合成磁动势? 3.10 一台三角形联接的定子绕组,当绕组内有一相断线时,产生的磁动势是什么磁动势? 3.11 把三相感应电动机接到电源的三个接线头对调两根后,电动机的转向是否会改变?为什么? 3.12 试述三相绕组产生的高次谐波磁动势的极对数、转向、转速和幅值。它们所建立的磁场在定子绕组内的感应电动势的频率是多少? 3.13 短距系数和分布系数的物理意义是什么?试说明绕组系数在电动势和磁动势方面的统一性。 3.14 定子绕组磁场的转速与电流频率和极对数有什么关系?一台50Hz的三相电机,通入60Hz的三相对称电流,如电流的有效值不变,相序不变,试问三相合成磁动势基波的幅值、转速和转向是否会改变? 3.15 有一双层三相绕组,Z=24,2p=4,a=2,试绘出: (1)槽电动势星形图; (2)叠绕组展开图。 3.16 已知Z=24,2p=4,a=1,试绘制三相单层同心式绕组展开图。 3.17 一台三相同步发电机,f=50Hz,n N=1500r/min,定子采用双层短距分布绕组,q=3,y1/τ=8/9,每相串联匝数N=108,Y联接,每极磁通量Ф1=1.015×10-2Wb,Ф3=0.66×10-2Wb,Ф5=0.24×10-2Wb,Ф7=0.09×10-2Wb,试求: (1)电机的极数; (2)定子槽数; (3)绕组系数k N1、k N3、、k N5、k N7; (4)相电动势E1、E3、E5、E7及合成相电动势Eφ和线电动势E l。 3.18 一台汽轮发电机,2极,50Hz,定子54槽每槽内两根导体,a=1,y1=22槽,Y 联接。已知空载线电压U0=6300V,求每极基波磁通量Ф1。 3.19三相双层短距绕组,f=50Hz,2p=10,Z=180,y1=15,N c=3,a=1,每极基波磁通φ1=0.113Wb,磁通密度B=(sinθ+0.3sin3θ+0.2sin5θ)T,试求:

电机转矩功率转速电压电流之间的关系及计算公式完整版

电机转矩功率转速电压电流之间的关系及计算 公式 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

电机转矩、功率、转速之间的关系及计算公式 电动机输出转矩: 使机械元件转动的力矩称为转动力矩,简称转矩。机械元件在转矩作用下都会产生一定程度的扭转变形,故转矩有时又称为扭矩。 转矩与功率及转速的关系:转矩(T)=9550*功率(P)/转速(n) 即:T=9550P/n—公式【1】 由此可推导出: 转矩=9550*功率/转速《===》功率=转速*转矩/9550,即P=Tn/9550——公式 【2】 方程式中: P—功率的单位(kW); n—转速的单位(r/min); T—转矩的单位(N.m); 9550是计算系数。 电机扭矩计算公式 T=9550P/n 是如何计算的呢? 分析: 功率=力*速度即 P=F*V---————公式【3】 转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】 线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】 将公式【4】、【5】代入公式【3】得: P=F*V=T/R*πR*n分/30 =π/30*T*n分 -----P=功率单位W, T=转矩单位N.m, n分=单位转/分钟 如果将P的单位换成KW,那么就是如下公式: P*1000=π/30*T*n 30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n 这就是为什么会有功率和转矩*转速之间有个9550的系数关系。。。 电动机转矩、转速、电压、电流之间的关系 由于电功率P=电压U*电流I,即 P=UI————公式【6】 由于公式【2】中的功率P的单位为kw,而电压U的单位是V,电流I的单位是A,而UI 乘积的单位是V.A,即w,所以将公式【6】代入到公式【2】中时,UI需要除以1000以统一单位。 则: P=Tn/9550=UI/1000————公式【7】 ==》Tn/9.55=UI————公式【8】 ==》T=9.55UI/n————公式【9】 ==》U=Tn/9.55I————公式【10】 ==》I=9.55U/Tn————公式【11】 方程式【7】、【8】、【9】、【10】、【11】中: P—功率的单位(kW);

三相异步电动机功率的计算

三相异步电动机功率的计算 2008-4-29 0:40:40 现场找不到功率表,要求以钳式电流表代替。即用电流表套住一根主电缆,测量其交流电流值,并换算为功率。 ※工人师傅的经验公式为:P=0.5*I 其中:P为电机有功功率,单位千瓦;I为实测电流,单位安培。 然则问题是,何以证明此经验公式? 三、问题的研究 电机是普通三相异步电动机,Y型接法。额定电压380V,额定功率7.5KW,额定电流15.2A。 通过经验可知,三相电机总功率等于3乘以每相的功率,即p=3*u*i,其中: p为三相电机总功率,单位瓦 u为相电压,单位伏 i为相电流,单位安注:暂用字母大小写区分相电压与线电压 又查阅资料知,线电压等于1.732倍相电压,线电流等于相电流,即p=3*(U/1.732)*I,其中: p为三相电机总功率,单位瓦 U为线电压,即380伏 I为线电流,即钳式电流表实测电流,单位安 故:得到公式p=1.732*U*I 四、问题的解决 综上,P=1.732*U*I*cosφ/1000,其中: P为三相电机有功功率,单位千瓦

U为线电压,即380伏 I为线电流,即钳式电流表实测电流,单位安 cosφ为功率因数,针对电机通常取0.8 故:P=0.52*I≈0.5*I(KW),公式得证。 五、问题的补充 1 三相四线制 三相四线制供电方式,即国际电工委员会(IEC)规定的TN-C方式,是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE表示。故三根相线、一根中性线。 三相五线制供电方式,即国际电工委员会(IEC)规定的TN-S方式,是把工作零线N和专用保护线PE严格分开的供电系统。故三根相线、一根工作零线、一根保护零线。 单相三线制是三相五线制的一部分,即根据国际电工委员会(IEC)标准和国家标准而定的TN—S系统,在配电中出现了N线和PE线。故相线、零线、接地线。 三相三线制一般常用于电力输送和工厂强力电源供电,它不是国际电工委员会(IEC)规定的方式。 2 Y型接法 采用三相三线制的三角形接法,为三组线圈头尾相接,适用于4.5KW以下电动机 采用三相四线制的Y形接法又称星形接法,为三组线圈的三个尾相接,形成一个Y形,适用于4.5KW以上电动机

三相电机电流计算公式I

三相电机电流计算公式 I TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】

三相电机电流计算公式I=P/1.732/U/cosΦ,cosΦ是什么,为什么有个cosΦ。 I=P/1.732/U这个公式是对的还是错的?什么情况下会用到cosΦ。 I=P/1.732/U这个公式是错的,正确应是I=P/(1.732*U*cosΦ)。 cosΦ是在交流电路中,电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S 功率因数的大小与电路的负荷性质有关,如白炽灯泡、电阻炉等电阻负荷的功率因数为1,一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。所以,供电部门对用电单位的功率因数有一定的标准要求。追问 cosΦ=P/S中的S表示什么。 还有你前面提到的计算三相电流,意思要考虑到用电单位的功率因素所以才要用到cosΦ那如果cosΦ为1是不是不要也没关系呢 本人确实不怎么懂还请大哥耐心解答。 回答 S表示有功功率,有功功率又叫平均功率。交流电的瞬时功率不是一个恒定值,功率在一个周期内的平均值叫做有功功率,它是指在电路中电阻部分所消耗的功率,对电动机来说是指它的出力。 计算三相电流,要考虑到用电单位的功率因数,所以功率因数用cosΦ表示。 如果cosΦ为1,公式中可以不考虑。 追问 假如是一个1P的电动机,功率在一个周期内的平均值时多少,怎么算 S具体的数值时多少,怎么去算呢 回答 假如是一个1P的电动机,S=1P/cosΦ 追问 假如是一个1P的电动机,S=1P/cosΦ,那cosΦ得数值等于多少啊,你不要告诉我是这个cosΦ=P/S 大哥麻烦了,我真的很笨。 回答 cosΦ(即是功率因数)析译: 电动机的功率因数不是一个定数,它与制造的质量有关,还与负载率的大小有关。为了节约电能,国家强制要求电机产品提高功率因数,由原来的0.7到0.8提高到了现在的0.85到0.95,但负载率就是使用者掌握的,就不是统一的了。过去在电机电流计算中功率因数常常取0.75,现在也常常是取0.85。 电流为144.34A,需要选择多大的铜芯电缆?计算公式是什么 浏览次数:173次悬赏分:0 | 提问时间:2011-6-4 13:38 | 提问者:马臣水

电机功率计算公式

,电机额定功率和实际功率的区别 是指在此数据下电机为最佳工作状态。 额定电压是固定的,允许偏差10%。 电机的实际功率和实际电流是随着所拖动负载的大小而不同; 拖动的负载大,则实际功率和实际电流大; 拖动的负载小,则实际功率和实际电流小。 实际功率和实际电流大于额定功率和额定电流,电机会过热烧毁;实际功率和实际 电流小于额定功率和额定电流,则造成材料浪费。它们的关系是: 额定功率二额定电流IN*额定电压UN*根3*功率因数 实际功率=实际电流IN*实际电压UN*根3*功率因数 ,280KW水泵电机额定电流和启动电流的计算公式和相应规范出处 (1) 280KW电机的电流与极数、功率因素有关一般公式是:电流= ((280KW/380V)/1.73)/0.8.5=501A (2) 启动电流如果直接启动是额定电流的7 倍。 (3)减压启动是根据频敏变阻器的抽头。选用BP4-300WI频敏变阻器启器动启动电流电额定值的2.4 倍。 三,比如一台37KW的绕线电机额定电流如何计算? 电流=额定功率/ V3*电压*功率因数 1、P = V3X U X I X COS? ; 2、I = P/ V3X U XC OS^ ; 3 . I = 37000/ V3X 380X 0.82 四.电机功率计算口诀 计算口诀 三相二百二电机,千瓦三点五安培。 三相三百八电机,一个千瓦两安培。 三相六百六电机,千瓦一点二安培。 三相三千伏电机,四个千瓦一安培。 三相六千伏电机,八个千瓦一安培。 注: 以上都是针对三相不同电压级别,大概口算的口诀,具体参考电机铭比如: 三相22OV电机,功率:11kw,额定电流:11*3.5=38.5A 三相380V电机, 功率:11kw,额定电流:11*2=22A 三相660V电机,功率:110kw,额定电流:110*1.2=132A

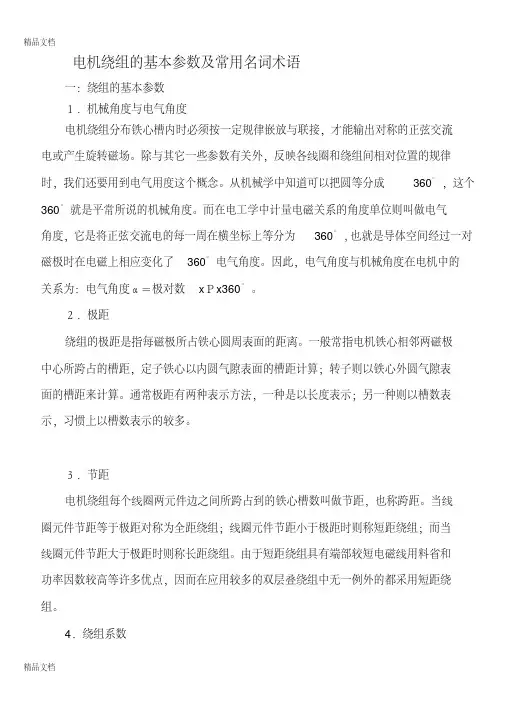

电机绕组的基本参数及常用名词术语
