{ 1范围 主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 ？ GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face $ MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。 4. 2工具、设备及人员要求 4. 2. 1工具 @ 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士 5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士℃，并具有排气系统。4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。 《
管道焊接技术标准 金属管道种类繁多、数量大 ,使用工况千差万别。我国不同行业采用不同的应用标准体系 ,标准之间差别很大。当然 ,由于金属管道的工况 ,如温度、压力、介质、环境等不同 ,标准有差距是客观存在的。例如 ,电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器 ,按使用情况及工况分成低压、中压、高压、超高压 ,按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等 ,在不同的工况条件下运行。以下择要介绍一些基本标准。 一、压力管道分类 1. 压力管道的定义 压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。 ①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。 ②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。 ③最高工作压力不小于0.1MPa（表压 ,下同） ,输送介质为气（汽）体及液化气体的管道。 ④最高工作压力不小于0.1MPa ,输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。 ⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备 ,还包括管道支架以及安装在压力管道上的其他设施）。 ① GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。 ② GB5016标准对可燃气体火灾危险性分甲、乙两类 ,甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积） ,乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。 GB5016标准对液态烃、可燃液体的火灾危险性按如下分类： 甲A类 15℃的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体； 甲B类甲A类以外的可燃液体 ,闪点小于28℃；
1. 工程概括 1.1本技术措施适用于石家庄东方热电股份有限公司热电四厂三期扩建工程1×260t/h煤粉锅炉本体、辅属设备的安装中手工电弧焊普通低碳钢、普通低合金钢一般钢结构的配制、安装、检修工作。 1.2主要适用项目如下： 1.2.1锅炉冷风道、热风道、烟道、原煤（斗）管道、制粉管道及除灰管道。1.2.2设备的支撑、梯子、平台、走台、步道、栏杆。 1.2.3电缆支架及一般非承重支架；电气、热控专业盘、柜基础；各种仪表、取样管支架。 1.2.4炉墙（顶）不与承压管子连接的密封铁件。 1.3本工程中冷风道、热风道、烟道均为现场配制；原煤（斗）、制粉道、除灰管道、梯子、平台、步道等均为散件到货组装；材质均为Q235。密封件由锅炉厂提供。 1.4现场施工焊接时主要使用E4303焊条。 2.执行标准： 2.1《火力发电厂焊接技术规程》DL/T869-2004 2.2《火电施工质量检验及评定标准》（焊接篇）1996年版 2.3《钢结构工程施工质量验收规范》GB/50205-2001 2.4《火力发电厂锅炉、压力容器焊接工艺评定规程》DL/T868-2004 2.5东方锅炉集团提供的施工图纸 2.6《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-2002 2.7《电力建设安全健康与环境管理工作规定》电建（2002）49号 3.焊工要求：
3.1参加施焊的焊工必须是按国家经贸委颁发的《焊工技术考核规程》DL/T679-1999及国家质量监督检验检疫总局锅炉压力容器安全监察局颁发的《锅炉压力容器压力管道焊工考试与管理规则》国质检锅[2002]109号的规定，经专业培训并取得对接板状试件相应材质、相应位置及相应焊接方法考试合格者，方有资格参加本措施中规定项目的焊接工作。 3.2参加施工的焊工上岗前必须经过模拟训练，且经技艺评定合格后方能上岗施焊。 4.焊接方法：手工电弧焊（D S） 5.设备材料： 5.1凡能满足手工电弧焊需求的焊接设备（如： BX1、ZX7型逆变电焊机），均适用于一般钢结构的焊接工作。 5.2焊接一般钢结构的焊工，应备有手锤、尖铲、钢丝刷和工具袋等常用工具。 5.3使用的电焊机等设备，测量用工、器具等必须是经过机械部门认证及计量部门检校合格的。 5.4焊接时选用与设备（材料）相匹配的焊条，或根据设计要求选用E4303或E5015焊条。使用的焊条应符合国家（国际）标准，并具有制造厂的质检合格证，若发现焊条有焊芯锈蚀及药皮脱落者不得使用。对于存放一年以上的焊条使用前应重新进行鉴定，各项指标符合要求后方准使用。 5.5用于焊接一般钢结构的酸性焊条，焊前可不进行烘干。但如储存时间较长或焊条受潮时，应参照制造厂说明书的规定进行烘干。碱性焊条使用前必须进行烘干。一般烘干温度为：酸性药皮焊条100～150℃，恒温1小时；碱性药皮焊条300～350℃，恒温2小时。为避免多次反复烘烤，焊条
手工焊接技术要求规范 1、目的 规范在制品加工中手工焊接操作，保证产品质量。 2、适用范围 生产车间需进行手工焊接的工序及补焊等操作。 3、手工焊接使用的工具及要求 3.1 焊锡丝的选择： 直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接； 直径为0.6mm或0.7mm的焊锡丝，用于超小型电子元件焊接。 3.2烙铁的选用及要求： 3.2.1 电烙铁的功率选用原则： 1) 焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电 烙铁。 2) 焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。 3) 焊接较大元器件时，如金属底盘接地焊片，应选100W以上的电烙铁。 3.2.2 电烙铁铁温度及焊接时间控制要求： 1) 有铅恒温烙铁温度一般控制在280~360C之间，缺省设置为330± 10C, 焊接 时间需小于3秒。焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝 焊接。部分元件的特殊焊接要求：
SMD器件：焊接时烙铁头温度为：320± 10C ;焊接时间：每个焊点1~3 秒。 拆除元件时烙铁头温度：310~350C (注：根据CHIP件尺寸不同请 使用不同的烙铁嘴。) DIP器件：焊接时烙铁头温度为：330± 5C；焊接时间：2~3秒 注：当焊接大功率(TO-220、TO-247、TO-264等封装)或焊点与大铜箔相 连，上述温度无法焊接时，烙铁温度可升高至360C，当焊接敏感怕 热零件(LED CCD传感器等)温度控制在260~300C。 2) 无铅制程 无铅恒温烙铁温度一般控制在340~380C之间，缺省设置为360± 10 C,焊接时间小于 3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。 3.2.3电烙铁使用注意事项： 1) 电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断， 缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被严重氧化后很难再 上锡。 2) 手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地， 防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。电烙铁绝缘电阻应 大于10MQ，电源线绝缘层不得有破损。 3) 将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地 电阻值稳定显示值应小于3Q;否则接地不良。 4) 烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护，长时 间不用必须关闭电源防止空烧，下班后必须拔掉电源。 5) 烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部 位。支架上的清洁海绵加适量清水，使海绵湿润不滴水为宜。 3.3手工焊接所需的其它工具： 1) 镊子：端口闭合良好，镊子尖无扭曲、折断。 2) 防静电手腕：检测合格，手腕带松紧适中，金属片与手腕部皮肤贴合良好，接地
钢结构焊接规范 钢结构从下料、组对、焊接、检验等工艺 钢结构手工电弧焊焊接施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235 钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、 焊条保温桶、钢丝刷、石棉条、测温计等。 2.2作业条件 2.2.1熟悉图纸，做焊接工艺技术交底。 2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3现场供电应符合焊接用电要求。 2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。3.2钢结构电弧焊接 3.2.1平焊 3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，
丰台区成寿寺B5地块定向安置房项目钢结构焊接方案 北京建谊建筑工程有限公司 二0一六年五月
编制人：审核人：审批人：编制时间：
目录 一、编制依据 (3) 二、工程概况 (4) 三、施工准备 (5) 四、施工方法 (6) 五、质量检验及控制 (16) 六、注意事项 (18) 一、编制依据 本施工方案主要编制依据如下： 1.1业主提供本项目相关的图纸
1.2现行有关技术规范、标准 相关规范规程 二、工程概况
建筑面积30379m2建筑高度49.05米 结构形式 钢管混凝土框架- 组合钢板剪力墙结构 抗震强度8度抗震建筑层数地下三层，地上9层、12层、16层、9层 使用功能住宅+配套服务质量标准合格 文明施工目 标 北京市绿色安全 文明工地 开工日期2016年2月18日地下总工期510日历天竣工日期2017年6月30日 三、施工准备 3.1主要机具设备 CO2焊机普通焊机角磨机 3.2 材料准备 焊材选用见下表： 序号焊接方法 母材和焊接材料 Q345B（母材） 1手工焊E5015 2CO2气保焊ER50-6
CO2焊丝 3.3焊接管理 (1)焊工管理 1)所有焊工须持有所需有效焊工证、上岗证才能上岗。 2)局部返修两次或一次返修量较多的焊工，暂停施焊工作，经重新培训、考核后方可上岗。 3)焊前对焊工进行工艺交底，使焊工掌握具体焊接工艺，如焊材选用、焊接规范、焊接顺序等。工艺确定后，焊工要严格执行。 (2)焊材管理 1) 焊材入库 重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。焊材有齐全的材质证明，并经检查确认合格后入库。 2) 焊材发放 焊材由专人发放，并作好发放记录。记录中包括焊材生产批号，施焊焊缝部位等。 3.4作业条件 （1）焊接缝焊接区域两侧需要将油污、杂物、铁锈等清除干净。 （2）手工电弧焊现场风速大于8m/s时，采取有效的防风措施后方施焊。雨、雪天气或相对湿度大于90%时，采取有效防护措施后方
1范围 1.1主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。 4. 2工具、设备及人员要求 4. 2. 1工具 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士5.5℃，并具有排气系统。 4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。 4. 3焊点 4. 3. 1外观 4.3.1.1 焊点表面应无气孔、非晶态，以及有连续良好的润湿。焊点不应露出基底金属、不应有锐边、拉尖、焊剂残渣以及夹杂。与邻近导电通路之间焊料不应出现拉丝、桥接等现象。
钢结构焊接技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
钢结构安装技术交底记录
4. 焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100mm范围内的母材，加热到20％以上后方可施焊，且在焊接过程中均不应低于这一温度：实际加热温度应根据构件的构造特点、钢材类别及质量等级和焊接性能、焊接材料熔敷金属扩散氢含量、焊接方法和焊接热输入等因素确定，其加热温度应高于常温下的焊接预热温度，并由焊接技术责任人员制定作业方案经认可后方可实施。作业方案应保证焊工操作技能不受环境低温的影响，同时对构件采取必要的保温措施。 5．施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。当发现有不符合要求时，应修整合格后方可施焊。 6．焊前应对焊丝仔细清理，去除铁锈和油污等杂质。 7．熔嘴不应有明显锈蚀和弯曲，用前在250℃温度下烘干1h，在80℃左右存放。栓钉和配套使用的瓷环在使用前也应烘烤除湿。 8．焊丝的盘绕应整齐紧密，没有硬碎弯、锈蚀和油污。焊丝盘上的焊丝量最少不得少于焊一条焊缝所需焊丝量。 9．所有焊机的各部件应处于正常工作状态。 10．保证电源的供应和稳定性，避免焊接中途断电和电压波动过大。 11．焊工必须经考试合格并取得合格证良持证焊工必须在其考试合格项目及认可范围内施焊。 二、施工工艺 2．1 手工电弧焊 1．适用范围 凡电极的送给、前进和摆动三个动作都是靠手工操作来实现的，均称为手工电弧焊。它是熔化焊中最基本的焊接方法，具有设备简单，操作方便灵活等特点。广泛适用于桁架或网架(壳)结构、多层或高层梁、柱、框架结构等工业与民用建筑和一般构筑物的钢结构制作与安装焊接工艺，是目前焊接工业中最墓本、最主要的焊接方法。 2．操作工艺 (1)焊接参数的选择 1)焊条直径的选择 焊条直径主要根据焊件厚度选择，一般焊件的厚度越大，选用的焊条直径也越大。参见表7-1。 多层焊的第一层以及非水平位置焊接时，焊条直径应选小一点。在同样厚度条件下，平焊用的焊条直径可以比在其他位置用的焊条直径大一些，立、横、仰焊位置的焊条，最大直径一般不
焊接件通用技术规范 1.目的 为统一普通钢结构焊接件在工厂全过程的基本要求，特制订本规范。 2.范围 如顾客未对焊接件产品的加工及检验要求做出明确规定（含规范和图纸）、或已给出的规定不全时，在技术文件编制、加工制作、性能试验、检验规则以及标识、包装、运输、贮存和检验等环节须执行本规范的要求。 3.一般要求 3.1焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。 3.2焊接件材料和焊接材料 3.2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。 3.2.2用于焊接件的材料（钢板型钢等）和焊接材料（焊条、焊丝、焊剂等），进厂时应按照材料标准规定，验收合格后方准使用。 3.2.3对于无牌号和无合格证书的焊接件材料和焊接材料须进行检验和鉴定，确认合格后方准使用。 3.2.4原材料下料前的形状偏差应符合有关标准规定，否则应予以矫正或另作他用（矫正可下料前校正，也可下料后校正），使之达到要求。矫正后，钢材表面不应留有明显的损伤。 3.3焊接零件未注公差尺寸的形位公差 3.3.1零件尺寸的极限偏差 手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限偏差应符合表1规定。 3.2.2零件形位公差 3.2.2.1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量。 表2 mm
3.2.2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定。 表3 mm
3.2.2.3板材与型材零件切割边棱对表面垂直度，不得大于表5规定。 图1 L—边棱长度；t—直线度 3.2.2.4板材零件边棱之间的垂直度与平行度，不得大于相应尺寸的公差之半（见图 2）。 t≤Δ 图2 3.2.2.5型材零件切割断面对其表面的垂直度以及型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3）。 图3 3.2.2.6弯曲成型的筒体零件尺寸的极限偏差、圆角和弯角，（≥5mm钢板）应符合表6规定。
传统的时效方法有：热时效、振动时效、自然时效、静态过载时效、热冲击时效等。 机架焊接焊接后进行去应力处理，有自然时效处理（时间长，去应力不彻底，）、震动时效（效率高，费用低，只能去除焊接应力的70%左右）人工加热时效（时间短费用较高，能100%去除焊接应力，同时能进行去氢处理）。 在冷热加工过程中，产生残余应力，高者在屈服极限附近。构件中的残余应力大多数表现出很大的有害作用；如降低构件的实际强度，降低疲劳极限，造成应力腐蚀和脆性断裂。并且由于残余应力的松弛，使零件产生翘曲，大大的影响了构件的尺寸精度。因此降低构件的残余应力，是十分必要的。 采用大型燃油退火炉，进行机架焊后退火处理。采用多点加热、多点温度控制方式，温控采用热电偶自动控制仪表控制加热，使炉内各部温度均匀的控制在退火温度，保证工件的退火，同时能去除焊接过程中渗入焊缝中的H原子，消除了机架焊接件的氢脆。这种工艺具有耗能少、时间短、效果显著等特点。近年来在国内外都得到迅速发展和广泛应用。 焊前预热和焊后热处理的范围、目的和方法？？ 焊前预热和后热是为了降低焊缝的冷却速度，防止接头生成淬硬组织，产生冷裂纹。焊前预热温度一般在100-200度，后热不属于热处理，也是一种缓冷措施，后热的温度在200-300度，有的单纯是为了缓冷，有的是针对消氢处理的，一定的后热温度，能使焊缝中氢扩散出来，不至于集聚导致裂纹。后热保温时间要根据工件厚度来确定，一般不会低于0.5小时的。焊后热处理的就多了，主要分为四种：1低于下转变温度进行的焊后热处理，如消除应力退火，温度一般在600-700之间，主要目的是消除焊接残余应力，2高于上转变温度进行的焊后热处理，如正火，温度在950-1150之间，细化晶粒，改善材料的力学性能，再如不锈钢的固熔、稳定化处理，温度在1050左右，提高不锈钢的耐蚀性能。尤其是抗晶间腐蚀的能力。再如淬火，不同的淬火工艺能得到不同的效果，提高钢的耐磨性，硬度等。3先高于上转变温度进行处理再进行低于下转变温度下的热处理。比如正火加回火，淬火加回火等。4在上下转变温度之间进行的焊后热处理。750-900之间，一些材料的实效强化重结晶退火等。想详细的了解，建议找些书看看。不好讲的太详细。错误之处，大家多多批评！谢谢！ 钢结构焊接中的常见问题及处理方法 （一）产生原因 （1）加工件的刚性小或不均匀，焊后收缩，变性不一致。（2）加工件本身焊缝布置不均，导致收缩不均匀，焊缝多的部位收缩大、变形也大。（3）加工人员操作不当，未对称分层、分段、间断施焊，焊接电流、速度、方向不一致，造成加工件变形的不一致。（4）焊接时咬肉过大，引起焊接应力集中和过量变形。5）焊接放置不平，应力集中释放时引起变形。 （二）预防措施 （1）设计时尽量使工件各部分刚度和焊缝均匀布置，对称设置焊缝减少交叉和密集焊缝。（2）制定合理的焊接顺序，以减少变形。如先焊主焊缝后焊次要焊缝，先焊对称部位的焊缝后焊非对称焊缝，先焊收缩量大的焊缝后焊收缩量小的焊缝，先焊对接焊缝后焊角焊
钢结构焊接规范 焊接规范 ________________________________________ 发布时间：2007-8-31 14:51:40 浏览次数：548 1 适用范围 本规范适用于水轮发电机组及水工金属结构件设计图中规定的一、二类重要焊缝（一般是指要做射线检查或超声波检查的焊缝）的焊接。本规范不能包含的特殊焊缝的焊接按特殊制定的焊接工艺焊接。 2 一般要求 2.1 焊工资格 2.1.1一、二类重要焊缝应根据母材材质、板厚及焊接方法等主要内容由按SL35-92《水工金属结构焊工考试规则》考试具有相应合格项目的合格焊工进行焊接。 2.2 焊接材料 2.2.1使用的焊接材料应具有出厂合格证明书和质量保证书。 2.2.2焊接用CO2气体的纯度必须≥99.5% 2.3 焊接设备 2.3.1焊接设备必须具有参数稳定、调节灵活和安全可靠等性能，并能满足焊接规范的需要。 3 焊前准备 3.1 焊接坡口 3.1.1焊接坡口一般应符合GB985、GB986规定的要求。 3.1.2坡口用气割方法加工时，其坡口的表面粗糙度不得低于ZBJ59002.3-88规定的Ⅰ级。 3.1.3焊接前，坡口内的水、油、锈其它污物必须清除干净。 3.2 焊件组装 3.2.1同厚度焊件的对接允许对口错位如下： 拼板焊缝不大于1mm，组装焊缝不大于2mm。 3.2.2坡口间隙过大时，不允许在坡口间隙内垫钢筋或钢板，焊件组装时坡口间隙超过5mm时，但长度≤焊缝全长的15%时，允许作堆焊处理，堆焊后焊缝坡口应修磨至原要求。 3.2 定位焊 3.2.1定位焊的焊接质量要求及工艺措施与正式焊缝相同，定位焊的焊接应由持有效合格证书的焊工承担。 3.2.2定位焊的焊缝应有一定的强度，但其厚度一般不应超过正式焊缝的二分之一，通常为4-6mm，定位焊缝的长度一般为30-60mm，间距以不超过400mm为宜。 3.3 焊接垫板、引弧板和引出板的设置。 3.3.1技术文件要求规定设置垫板的焊接接头，其焊接垫板应与母材表面贴实，坡口应有适当的间隙以保证焊缝的焊透。 3.3.2埋弧自动焊接时应在焊缝的两端设置引弧板和引出板。 3.4 焊接材料的使用 3.4.1焊条和焊剂必须按使用说明烘干，烘干后的焊条和焊剂应保存在100-150℃的恒温箱内，焊工焊接时应放在保温筒内，随用随取。 4 焊接工艺 4.1焊接方法 4.1.1根据本厂情况、焊接方法按以下原则选用： a.母材为Q235-A、16Mn、20SiMn时除了用手工电弧焊外，可以用CO2气体保护罩和埋弧焊焊接。
焊接技术规范 3.1焊接前准备工作 2.2.2焊工必须掌握焊接技术理论和实际操作技能，并取得国家劳动部门颁发的焊工操作证书。 2.2.3焊工除具备必须的理论知识和实际操作能力外，还应具备良好的职业素养，能切实遵守各项制度的规定，并认真进行焊接质量自检。 3.1.1在焊工上岗作业前，分包商应对其进行培训和考核，考核内容包括：做2块氩弧焊、电弧焊试样进行评定，合格后按电弧焊点焊、电弧焊连续焊、氩弧焊连续焊、氩弧焊及电弧焊连续焊规定四类焊接作业许可范围，严禁越类施焊。3.1.2分包商应做好上述焊工培训和考核记录，并报总包商审批。 3.1.3检查材料的表面质量，如保护膜或镀层是否无划伤、碰伤，外表面是否无锈蚀、色泽是否正常等，不合格的料件严禁进入下道工序，并做好检查记录。3.1.4检查料件外形及尺寸是否符合要求，如平整度、长度及对角线尺寸、断面尺寸、变形等，不合格的料件严禁进入下道工序，并做好检查记录。 3.1.5焊接前对所需焊接部位进行细致统筹，认真辨认，开好坡口，清理焊接区域，预先需要矫正的材料应处理得当，保证矫正时不破坏材料。 3.1.6槽体焊接坡口要求：为保证槽体焊缝质量，槽体对接焊缝采用两面焊接，外面采用钨极氩弧焊，内面采用手工电弧焊，故要求开X型坡口，采用手执砂轮机磨制坡口。 3.1.7仔细检查调试焊机，工装夹具，做好焊接防护措施，保证焊接安全及材料外形、表面质量在焊接时不被损坏。 3.1.8在材料上正确划定焊接工艺基准线。 3.1.9准备好焊接平台。 3.1.10在安装现场的焊接作业属特种作业管理的范畴，必须提前在总包商项目部办理动火作业审批手续；若是高处焊接作业，则还应遵守登高作业的相关规定。 3.1焊接 3.2.1焊接前应再次对构件进行校正，按2.2.4、要求进行。
钢结构工程焊接技术重点、难点及控制措施本文针对钢结构工程焊接技术的重点和难点，按多年来的工程实践经验主要阐述十种实用焊接变形的控制措施和方法；焊接残余应力的控制措施；焊接裂纹的防治措施；焊接工艺评定的范围；焊缝质量检查；框架结构制作与安装焊接；安装焊接工艺；钢结构变形的预防等。 1、概述 钢结构焊接时，焊接热源对结构不均匀加热引起的结构形状和尺寸的变化，称为焊接变形。在变形的同时，结构内部还产生应力、应变，因为这时结构并未承受外载时，就存在这些应力，所以这些应力居于内应力范畴，称为焊接残余力。属于不均匀分布的自平衡内应力。 焊接变形及应力在焊接过程中往往是难以避免的。它们将影响到焊接结构尺寸精度和焊接接头的强度，轻者需耗费不少人力、物力去矫正、修理，严重的会使构件报废。此外，焊接变形和应力对焊接结构以后使用是的承载能力也产生不可低估的影响。焊接残余应力和焊接变形是能量存在同一构件的不同形式，服从于能量存在同一构件的不同形式，服从于能量守恒定律；它们相辅相成，并互相转化。减少一方必须增大一方： 设：焊缝的总能量为E总，E总=E有+E损+ρ残+ε=1 （1） （1）式中，E有—冶金反应时的有用能；E损---无用能，损耗能；ρ残--焊接残余应力；ε-焊接变形，当焊接完成后，构件中只存在两种能量形式； E残+ε=c<1 （2） c---常量 于是（2）式有了工程应用的价值，这就是我们在工程实际中控制焊接残余应力和焊接变形的基本观点。我们从事钢结构设计、制作安装的技术人员必须了解和掌握焊接变形及应力产生的原因及其基本规律、影响因素，以便在制作安装过程中能够控制焊接变形和应力。 2、焊接应变与变形的控制 2.1焊接变形的控制 （1）尽量减少焊缝的截面积，施焊量以满足连接需要即可，俗话说：“不过焊”，（对一般的角焊缝）是按照有效焊角尺寸来决定其焊缝强度的，所以对于凸出很高的焊缝，多出的焊缝金属，按规范作用并不能提高其许可强度，反而增大了应力集中系数，消弱了坡口的综合性能。对厚板，对接焊缝，可采用U型刨边形成U型坡口，可进一步减少焊缝金属量。 （2）焊缝的数量愈少愈好，每条焊缝尽量采用多层多道焊，厚板焊接特别要注意。 （3）焊缝尽可能称、布置要靠近中和轴施焊（由于收缩力引起钢板变形力臂小），因此减少变形。 （4）环绕中和轴的焊缝要平衡：应用对称施焊的原则，时一个收缩力对另一个收缩力相互平
1.1主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。 4. 2工具、设备及人员要求 4. 2. 1工具 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士 5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士5.5℃，并具有排气系统。 4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。 4. 3焊点 4. 3. 1外观 4.3.1.1 焊点表面应无气孔、非晶态，以及有连续良好的润湿。焊点不应露出基底金属、不应有锐边、拉尖、焊剂残渣以及夹杂。与邻近导电通路之间焊料不应出现拉丝、桥接等现

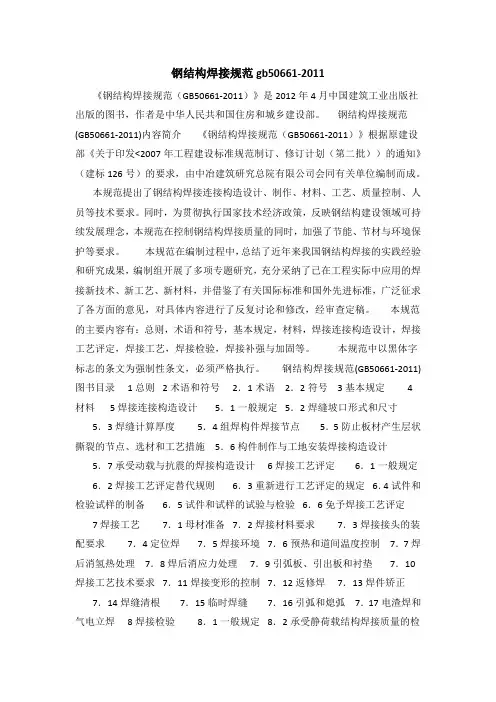

最新《钢结构焊接规范》讲解 一、前言 钢结构焊接规范出台的背景 1、中国经济发展的要求（钢结构建设的历史回顾、钢产量的发展势头、城市化进程的要求） 2、与之建设配套的技术要求（从业队伍较年轻、技术力量缺乏、人员流动性较大、建筑发展 的时效性强——板、管、铸、锻） 3、长远的战略考量（节能、环保、抗灾害、资源） 4、从钢结构使用范围的扩展考虑（将原标准JGJ81-2002《建筑钢结构焊接技术规范》改编和 提升为国家标准GB50661《钢结构焊接规范》）随着名称的改变也带来了内容、要求的相 应变化 二、新老标准在结构上的差异 1、目录 JGJ81标准 GB50661标准 总则总则 基本规定术语和符号 材料基本规定 焊接节点构造材料 焊接工艺评定焊接连接构造设计 焊接工艺焊接工艺评定 焊接质量检查焊接工艺 焊接补强与加固焊接检验 焊工考试焊接补强与加固 附录A（钢板厚度方向性能级别附录A（钢结构焊接接头及其硫含量、断面收缩率 值）坡口形式、尺寸和标记方法） 附录B（建筑钢结构焊接工艺评定附录B（钢结构焊接工艺评定报告格式）报告格式） 附录C（箱形柱（梁）内隔板电渣附录C（箱形柱（梁）内隔板电
焊焊缝焊透宽度的测量）焊焊缝焊透宽度的测量） 附录D（圆管T、K、Y节点焊缝的本规程用词说明 超声波探伤）引用标准名录 附录E（工程建设焊工考试结果登记附：条文说明 表、合格证格式） 本规程用词说明 三、新标准的具体章节说明与其他标准的相关性 1、总则 1.01、强调新标准在相应科研、实践基础上形成的（1985年发展中心开始至今） 1.02、载荷条件参照AWS等相关标准分为静载和动载，对其他结构也能参考执行 1.03、强调安全（以人为本、吸收上海胶州路大楼、北京央视大楼失火教训） 1.04、强调标准的互补与强制性标准的执行 2、术语和符号 该章节的术语和符号相比老标准都是新增加的，术语共8个、符号29个，这里强调都 是与焊接技术相关的。 2.1.7检测——强调采用一定的试验和测试处理所进行的技术操作 2.1.8检查——强调对材料、人员、工艺、过程或结果的核查，并确定其符合性(CNAS也有对 应的机构) 2.2符号 强调在使用该标准中的一些相关符号时，为了避免力学性能符号的引用混乱，建议在检测报告中，力学性能名称后，用括弧标出符号。 3、基本规定 3.01将碳当量的推断公式（老公式用于含碳量较高的计算），发展和改进到对低碳钢进 行计算（因钢结构中大量用到低碳钢），并将钢结构焊接难度分为A、B、C、D四个等 级。见表3.0.1. 含碳量≥0.18% CEV=C+++(%) 含碳量0.07~0.22% Pcm=C++++++5B
焊接国家标准总汇 标准号标准名称 焊接基础通用标准 GB/T3375--94 焊接术语 GB324--88 焊缝符号表示法 GB5185--85 金属焊接及钎焊方法在图样上的表示代号 GB12212--90 技术制图焊缝符号的尺寸、比例及简化表示法 GB4656--84 技术制图金属结构件表示法 GB985--88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB986--88 埋弧焊焊缝坡口的基本形式与尺寸 GB/T12467.1—1998 焊接质量要求金属材料的熔化焊第1部分：选择及使用指南GB/Tl2468.2--1998 焊接质量保证金属材料的熔化焊第2部分：完整质量要求 GB/Tl2468.3--1998 焊接质量保证金属材料的熔化焊第3部分：一般质量要求 GB/Tl2468.4--1998 焊接质量保证金属材料的熔化焊第4部分：基本质量要求 GB/T12469--90 焊接质量保证钢熔化焊接头的要求和缺陷分级 GBl0854--90 钢结构焊缝外形尺寸 GB/T16672—1996 焊缝----工作位置----倾角和转角的定义 焊接材料标准 焊条 GB/T5117--1995 碳钢焊条 GB/T5118--1995 低合金钢焊条
GB/T983—1995 不锈钢焊条 GB984--85 堆焊焊条 GB/T3670--1995 铜及铜合金焊条 GB3669--83 铝及铝合金焊条 GBl0044--88 铸铁焊条及焊丝 GB/T13814—92 镍及镍合金焊条 GB895--86 船用395焊条技术条件 JB/T6964—93 特细碳钢焊条 JB/T8423—96 电焊条焊接工艺性能评定方法 GB3429--82 碳素焊条钢盘条 JB/DQ7388--88 堆焊焊条产品质量分等 JB/DQ7389--88 铸铁焊条产品质量分等 JB/DQ7390--88 碳钢、低合金钢、不锈钢焊条产品质量分等JB/T3223--96 焊接材料质量管理规程 焊丝 GB/T14957—94 熔化焊用钢丝 GB/T14958--94 气体保护焊用钢丝 GB/T8110--95 气体保护电弧焊用碳钢、低合金钢焊丝GBl0045--88 碳钢药芯焊丝 GB9460--83 铜及铜合金焊丝 GBl0858--89 铝及铝合金焊丝 GB4242--84 焊接用不锈钢丝
.
目录 1总则 (4) 1.1 综述……………………………………………………………………………………………. 错误!未定义书签。 1.2 安全……………………………………………………………………………………………. 错误!未定义书签。 1.3 建造程序................................................. 错误!未定义书签。 1.4 第三方检验机构........................................... 错误!未定义书签。 1.5 准备就绪................................................. 错误!未定义书签。 1.6 现场清理及保持........................................... 错误!未定义书签。 1.7 保存/保护................................................ 错误!未定义书签。 1.8 承包商文档列表........................................... 错误!未定义书签。2参考资料.......................................... 错误!未定义书签。 2.1 规……………………………………………………………………………………………. 错误!未定义书签。 2.2 标准和规................................................. 错误!未定义书签。 2.3 缩略语................................................... 错误!未定义书签。 2.4 定义……………………………………………………………………………………………. 错误!未定义书签。 2.5 优先次序 (7) 3材料 (8) 3.1 总则 (8) 3.2 业主提供材料的接收 (8) 3.3 材料鉴定 (8) 3.4 运输、存储与装卸 (8) 3.5 钢板，型钢和管材 (8) 3.6 管系材料 (9) 3.7 垫圈. (9) 3.8 螺纹连接材料 (9) 4焊工及焊接程序资格/合格认定 (10) 4.1 焊工与焊接作业人员资格认定 (10) 4.2 焊接程序/工艺合格认定 (10) 5NDT（焊接无损检验） (10) 5.1 概述 (10) 5.2 无损检验（NDT）人员的资格认定 (11) 5.3 视觉灵敏度 (11) 5.4 外观检验 (11) 5.5 渗透检验（PT） (12) 5.6 磁粉检验（MT） (12) 5.7 射线检验（RT） (12) 5.8 超声波检验（UT） (13)
附件3 上海同济同捷科技股份有限公司企业 标准 TJI／DG·0001·A1—2002 汽车焊接技术标准(点焊) 2002-04-28发布2002-05-01实施上海同济同捷科技股份有限公司发布
TJI/DG·0001·A1-2002 前言 目的：本标准吸收了国外及国内汽车行业的技术标准而制订，为规范本公司在汽车产品设计、试制中焊接（点焊）的技术要求和质量。非汽车产品的焊接（点焊）等效执行。 内容：1. 本标准的适用范围； 2. 点焊接头设计原则； 3. 焊点质量标准； 4. 焊点质量的检验方法； 5. 焊点接头的质量等级； 本标准于2002年5月1日起实施。 本标准自生效之日起，本公司的点焊技术按本标准执行，原“试行”版本TJI/DG·0001·A1-2002作废，本版本为正式版本，电子版本由本版本覆盖。 本标准由上海同济同捷科技股份有限公司总师办提出。 本标准由上海同济同捷科技股份有限公司标准情报室归口管理。 本标准由上海同济同捷科技股份有限公司专家部起草。 本标准主要起草人：邬美华、薛永纯、江巧英。
上海同济同捷科技股份有限公司企业标准 汽车焊接技术标准（点焊） TJI／DG·0001·A1—2002 1.适用范围 1.1本标准是同捷公司负责确立或认可的汽车产品设计提供电阻点焊的焊接技术标准。除非在焊接图纸上有特定的注释，确立不同的焊接要求，任何与本标准以外的特例，必须征得工艺人员同意。 1.2本标准适用于厚度6mm以下的低碳钢板(08、08AL、10、20、A2、A3等)、低合金高强度钢板（16Mn、09S iV）、含磷钢板（镀锌板、镀铝板、镀铅板等）的点焊。1.3本标准未包括的材料厚度的点焊技术条件由现场工艺人员参照本标准自行在工艺技术文件中规定。 1.4本标准颁布前已有的产品图，如有不符合本标准之处可不作修改，新图纸设计或旧图纸换版时均符合本标准。 1.5 点焊种类：基本两种类型，结构点焊和工艺点焊。 1.5.1 结构点焊 结构点焊是为了达到产品性能而设计的，所有点焊均为结构点焊，除非焊接图纸上特别注明工艺焊缝（点）。所有的结构点焊应符合结构式样。 1.5.2 工艺点焊 工艺点焊是为了简化（在线）工艺装配，但在工艺焊缝（点）的产品结构性能不作要求。工艺点焊必须接受产品设计部门的认可，并在焊接图纸中注明。 2.点焊接头设计原则 2.1点焊接头应为敞开式以利于焊接工具的接近。如果设计为半敞开式或封闭式须和工艺人员洽商。（见图1） 2. 2点焊零件的板材的层数一般为2层，不超过3层。 2. 3点焊接头各层板材的厚度比不超过2，否则应征得工艺人员同意。 上海同济同捷科技股份有限公司2002-04-28批准2002-05-01发布
