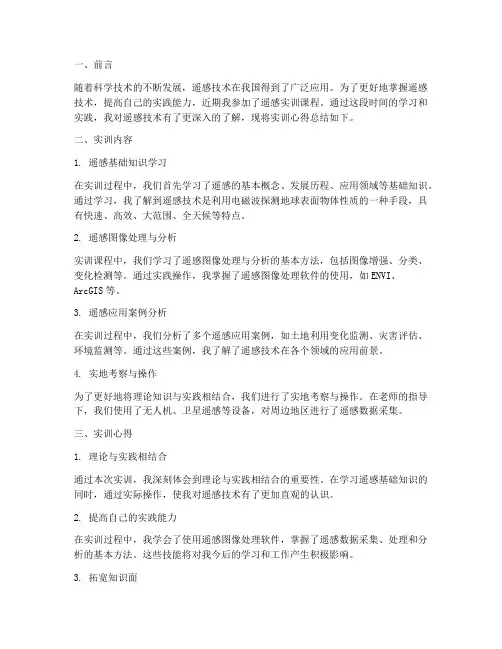

遥
感
实
习
总
结
专业：摄影测量与遥感技术班级：
姓名：
学号：

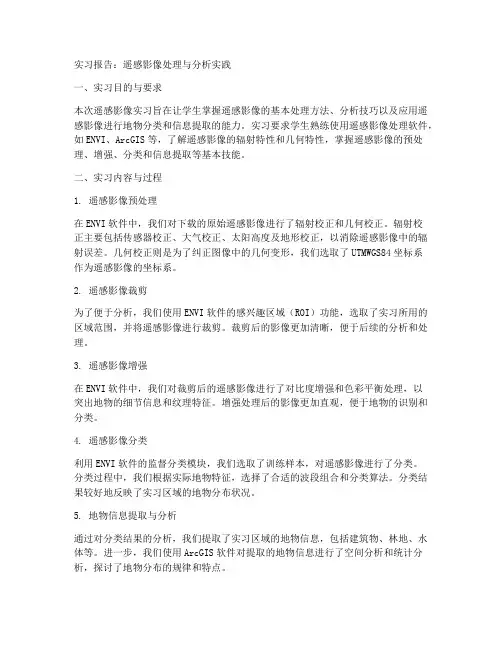

为期两周的遥感数字图像处理结束了，在老师的精心安排下，我们全身心的投入到这次实习中。虽然是满天的时间，但是由于教室还有其他人占用并不能在那全天使用，所以说是两周实习但是我们能用是时间依然很少，我们要力抓每一分每一秒，熟练操作遥感数字图像处理软件。整个实习是以黄河水院为基础图形。通过格式变换、几何校正、图像剪裁、图像分类，以及最后的专题地图制作。
实习的过程简单又复杂，简单的是，只要动手，计算机几乎自动化的替你操作，复杂的是，在操作过程中，又有好多选项和注意的事项，有很多参数的设置很有讲究。所以在练习中我遇到好多问题，并通过解决这些问题进一步加深了对软件和课本知识的理解。
首先我们进行的是数据预处理。我们需要进行遥感图像的几何校正。由于各种误差所以遥感图像存在着几何变形，因此需要在操作前进行几何校正。流程如下：第一步：显示图像文件（打开两个视窗窗口），第二步：启动几何校正模块，第三步：启动控制点工具，第四步：地面控制点（GCP）的采集，第五步：采集地面检查点，第六步：图象重采样，第七步：保存几何校正模式。其中最关键最难的就属地面控制点的采集，我们使用的是二次多项式，所以得选取六个控制点然后再选出六个检查点。但是图像存在着误差，而我们要把误差控制在一个像素以内，这就更加困难了。在进过长时间的摸索和练习，精度慢慢的就达到了，但是
图纠正后依旧不是很好，在询问同学后发现原来是点的分布不是很均匀，所以导致了图的变形。在图的校正后就得进行图范围的裁剪得到所需的范围。裁剪有两种方法一种是规则分幅裁剪，一种是不规则分幅裁剪。规则分幅裁剪需要知道坐标，而不规则分幅裁剪则只需要在图上手选出需要裁剪的范围。而我们没有坐标只能用不规则分幅裁剪。
第二项就是图象增强处理，主要包括：空间、辐射、光谱增强处理的主要方法。空间增强：包括卷积增强处理，辐射增强：直方图均衡化处理，光谱增强：主成份变换、缨穗变换、色彩变换。这一项比较简单，通过指导书和上课的学习，这些增强只要知道步骤就能很快完成。
第三项我认为也是最关键的一项，遥感图像的分类，所谓的遥感图像的分类就是通过人工目译或计算机自动分类处理相结合识别出地物属性。我们做的分类是非监督分类，在进行的分类评价时，应用分类叠加方法来评价分类结果、分类精度及定义时应注意分类文件在上，而且取消栅格参数中清楚选示选项，以使两图像叠加显示。非监督分类步骤如下：第一步：显示原图像与分类图像，第二步：打开分类图像属性并调整字段显示顺序，第三步：给各个类别赋相应的颜色，第四步：不透明度设置，第五步：确定类别专题意义及其准确程度，第六步：标注类别的名称和相应颜色，第七步：将相同的类进行合并，最后分为五大类：建筑物、道路（空闲地）、水系、草地和灌木林。
第四项是制作专题地图。其操作步骤为：一、准备专题制图数据，二、生成专题制图文件，三、确定专题制图范围，四、放置图面整饬要素。而图面整饰又包括1.绘制格网线与坐标注记，2.绘制地图比例尺，3.绘制地图图例，4.绘制指北针，5.地图名称的设定，6.地图的保存。其中创建格网中可以设置格网线的多少和起始值，这一步主要是对制作专题图的一些整饰，可以使图美观易懂。
为期两周的实习结束了，经过这次系统全面的实习，让我更深刻的了解了遥感图像的操作流程，也掌握了面对常出现问题的解决方法，同时也让我对课程有了更确切的理解，把理论应用于实际，同时加深了对理论部分的重点理解，还提升了动手能力。
遥感图像理解与应用读书报告 一、概述 遥感主要是为地学研究提供数据源，但由于遥感数据获取的是地物电磁辐射信息，不能直接用于各类地学研究，需要先对遥感数据进行处理。对遥感数据的处理，包括遥感数据预处理、遥感数据理解。预处理包括对数据几何校正和图像配准、图像融合、图像镶嵌与裁剪、大气校正，使遥感数据与地理上的空间点相对应，包括位置对应以及位置辐射值的对应。而对遥感图像的理解则是根据遥感数据中的辐射值确定不同位置的目标类型、属性等信息，使数据符合人的空间认知。 遥感图像理解这门课程首先介绍遥感原理，它是通过获取和分析目标的电磁辐射信息，来了解目标的其他属性信息的科学和技术。然后介绍遥感图像，包括获取手段（直接获取，间接由现有图件或照片获取）、显示方式（真彩色、假彩色、伪彩色）、图像属性（四种分辨率）等。再对遥感图像中的目标做介绍，指出遥感最重要目的就是获取遥感图像目标及其语义解释。遥感图像目标表现于图像中的特征包括图像可视特征、图像参数特征和光谱特征，信息丰富目标识别能力增强。其中图像可视特征包括目标的亮度、颜色、纹理、边沿、轮廓、形态、大小等；图像参数特征是经过计算后得到的用于描述图像特征的各种参数，如图像灰度的均值、方差，图像的比值，图像的协方差、各阶矩，图像在变换域中的频谱等；图像光谱特征由各个波段的光谱值决定，包括平均光谱值大小、光谱曲线的变化趋势和光谱曲线中对地物信息具有标示性意义的一些几何参数，如波峰、波谷、斜率等。在对遥感图像理解中，主要针对这些信息确定图像目标类型、属性等信息。 二、对遥感图像的理解 第四章对遥感图像的理解是重点内容。针对地学应用的遥感图像中的目标是各种地理客体，因而这里的遥感图像理解也就是遥感图像的地学理解。地学遥感图像理解则除了包括目标的几何关系、目标类别外，更重要的是理解目标的性质、性状、数量特征等。其内涵主要有：目标类别、地物空间关系、目标的性状（物理、化学、生物参数）、目标的数量特征。 遥感图像理解包括图像处理、图像分析和图像理解三个层次的内容。图像处理包括图像纠正（也叫数据预处理）和图像增强，纠正图像的几何误差和辐射误差，并突出所感兴趣的信息。图像分析包括边缘检测、图像分类、空间分析，提取感兴趣的目标和信息，对图形空间信息进行综合分析。课程主讲的图像理解侧重于计算机解译，从图像特征或光谱特征出发，有很多不同的方法。 从图像特征出发，图像特征理解步骤为图像预处理、目标检测、目标解释，主要是以图像中的目标为理解单元，一般多用于高分辨率遥感图像中。从光谱特征出发，侧重光谱特征的理解包括数据预处理、波段选择、图像分类三步，一般用于低分辨率遥感图像中。对遥感数据具体采用什么理解方法视具体情况而定，理想的方式是将图像特征与光谱特征结合进行。 三、侧重图像特征的图像理解 图像特征包括图像色调、颜色、阴影、形状、纹理、大小、位置、图型、相关布局、参数特征等。基于图像目标检测的策略，用图像区域表达图像中的目标，其中点目标和线目标
武汉科技大学城市学院 实训报告 课程名称图形图像处理技术实训 题目photoshop图像处理综合设计 学部城市学院信息工程学部 专业电子商务（专） 班级1班 姓名姚一杰 指导教师邓娟 2015 年 6 月26 日
实训评分表
图形图像处理技术实训任务书 题目: photoshop图像处理综合设计 一. 实训教学条件要求 实训要求学生一人一组，独立完成，机房需要有安装photoshop cs5以上版本的计算机提供实训使用。 二. 实训任务 整体要求： 在完成每一个任务的时候，都要求认真审题，严格按照任务书要求完成设计，设计要与主题相符，有整体性的策划及设计，切忌堆砌图片，要有艺术创作的能力，设计过程中的步骤请在制作过程中边做边截图保存在实训报告书中，以便能更方便完成报告。设计时，所有作品留3mm的出血。 本实训要求自选两个主题完成系列海报的设计，设计过程中要求自己根据所选的题目搜集素材，制作海报的模板，并根据自己设计的海报模板完成系列海报内容。要求注意的是，系列海报可以是模板相同，模板类似或者风格一致均可，可以参考素材，但是必须原创。最后完成实训报告书并打印上交。 可选题目： 一、中国民族题材 本题材主要是用中国传统元素来综合表达出某一主题，表达出所选主题的系列作品。 1.中国传统文化（传统节日习俗、传统饮食文化、传统精神、传统书籍（国学分类）、 传统美德、古代科技、书法汉字、传统工艺（木版年画、扑灰画、纸马、内画、泥 塑、面塑、糖塑、吹糖人、砖雕、瓷刻、微雕、木偶、皮影、蜡染、刺绣、织锦、 剪纸、风筝、脸谱、面具）、传统戏曲、茶文化等） 2.中国历史人物（名著人物、名族英雄、杰出女性等） 3.中国神话传说（神话传说人物、神话故事等） 4.中国品牌（中国老字号） 5.中国梦（中国梦主题相关均可） 6.中国名胜古迹（五岳、湖泊、楼阁、十大名胜古迹、历史遗迹等）
（1）以多波段组合方式将GeoTIFF格式的白银市TM原始数据转换为ENVI Standard 格式： 利用Basic Tools/Layer Stacking弹出对话框然后Import File，弹出对话框，导入GeoTIFF格式的TM原始数据，选择波段1、2、3、4、5和7， 点击OK，利用Choose选择输出路径及文件名，同时可以利用Reorder Files对输入的文件根据自己的需要进行调换顺序，点击OK输出ENVI Standard格式的数据。 （2）查询并记录影像文件的基本信息、投影信息，以及各个波段直方图信息，然后编辑头文件： 利用Basic Tools/Resize Data弹出对话框里面选择要查看的影像，左 边会出现其基本信息，如图所示：也有投影信息，既可以用来看单波段的也可以看合成后整个影像的信息。在对话框下，合成影像的名字上右击，选择Quick Statistics弹出对话框，在此对话框中点击Select Plo下拉菜单，选择单波段或者多波段的直方图，相应的对话框中会出现直方图（在结果与分析中记录），还可以右击选择edit修改横、纵坐标的单位。 同样的在合成影像的名字上右击，选择Edit Head，弹出对话框
然后点击Edit Attributes/Band Name弹出对话框，选中波段输入修改 后名字，点击OK即可进行波段名字的修改。点击Edit Attributes/Wavelengths弹出进行相应的波长的修改。 （3）在View视窗中，利用影像缩小、放大、漫游工具识别影像中的土地利用/土地覆盖类型: 可以结合当地的google earth上高分辨率的遥感影像，进行识别，利用Viewer视窗下Tools/SPEAR/Google Earth/Jump to Location可以在google earth上显示View主视窗中相应选中地物对应的位置。 （4）利用Viewer视窗打开影像，分别选取4、3、2和7、4、2波段组合进行假彩色合成，观察实习内容中所要求地物的色调变化： 利用File/Open Image File，选择第1步合成的ENVI Standard 格式的数据，弹出对话框，在其中选择RGB Color，将R、G、B分别设为4、3、2波段，点击Load Band，在Viewer#1中出现了4、3、2波段组合的假彩色图像，再在此窗口中，点击Display/New Display,弹出Viewer#2，选择RGB Color,将R、G、B分别设为7、4、2波段，点击Load Band，在Viewer#2中出现了7、4、2波段组合的假彩色图像，在Viewer窗口中右击选择Link Displays，弹出对话框，点击OK，可以把两个窗口中同一位置进行连接起来， 即其中一个窗口放大、缩小、漫游到某个位置，另外一个也跟着漫游到其相对应的位置。这样可以进行地物色调变化的对比。 （5）提取6种地物在不同波段的数值（Digital Number，DN），做光谱剖面图： 在Viewer视窗中Tools/Profile/Z Profile(Spectrum)弹出对话框,在其 Options下拉菜单中勾选Plot Key,对话框中出现了Viewer视窗中选中的目标地物的X，Y坐标，然后勾选Collect Spectra，鼠标箭头变为十字箭头，在目标地物中取九个点（本来图上就有一个，总共是十个点），然后在选择File/Save Plot As/ASCII弹出对话框 ，点击Select All Items，利用Choose选择输出路径和文件名，点击 OK，将其保存为.txt格式。选六种地物，重复以上操作，提取不同波段的数值（Digital Number，DN）。将.txt格式的文件用excel打开，然后用插入函数中的average函数求出每种地物的平均DN值，然后做出光谱剖面（光谱图如结果与分析中所示）。 （6）使用Excel制作6种地物的样本特征光谱统计表： 在Excel中分别使用插入函数中的AVERAGE、VAR、STDEV、MAX和MIN函数求出各地物样本DN值在各个波段的平均值、方差、标准差、最大值和最小值。然后，在07版Excel 的“Microsoft Office 按钮”，单击“Excel 选项”。“加载项”，然后在“管理”框中，选择“Excel 加载项”，单击“转到”弹出“加载宏”，在弹出来的对话框中选择“分析工具库”，并点击确定。然后从“工具”中找到“数据分析”，从“数据分析”对话框中选择“协方差”，并导入某种地物需求协方差的数据区域并选择“逐行”进行，最后选择数据输出区域并确定，则可得该地物的协方差矩阵。同理，在从“数据分析”对话框中选择“相关系数”，进行相应操作，可求得相关系数矩阵。（在结果与分析中附有个地物的样本特征光谱统计表）（7）制作散点图： 在Excel中，打开6种地物的样本DN数据（5步骤产生的），选择band2和band4做散
重庆交通大学 学生实验报告 实验课程名称遥感原理与应用 开课实验室测量与空间信息处理实验室 学院 2013 年级测绘工程专业 1班学生姓名刘文洋 学号 631301040126 开课时间 2015 至 2016 学年第 1 学期
目录 实验一 ENVI 视窗的基本操作 (2) 实验二遥感图像的几何校正 (4) 实验三遥感图像的增强处理 (8) 实验四遥感图像的变换 (12) 实验五遥感信息的融合 (15) 实验六遥感图像分类 --- 监督分类 (17) 实验七遥感图像分类 --- 非监督分类 (19) 实验八遥感图像分类后处理 (22)
实验一ENVI 视窗的基本操作 一、实验目的 初步了解目前主流的遥感图象处理软件 ENVI 的主要功能模块，在此基础上，掌握视窗操作模块的功能和操作技能，为遥感图像的几何校正等后续实习奠定基础。 二、实验内容 视窗功能介绍；文件菜单操作；显示数据；裁剪数据；合并波段 三、实验步骤 1、首先打开ENVI4.7软件，看见的只有菜单栏，如图所示： 2、打开每个下拉菜单浏览其下拉栏中都有哪些功能，比如:我们如果需要打开遥感文件，则可以选择File下的打开功能open image file，打开遥感图像如下图：
裁剪数据打开basic tools的resize data功能，如果需要对图像进行一系列处理，可以利用Transform，Classification等功能进行操作，在后续实验中我们也会用到其中的一些功能进行图像的一系列操作，到时候在详细叙述。 3、再熟悉了ENVI4.7的一些基本知识后我们可以简单地操作下，比如对一组数据分别用Gray Scale和Load RGB导入，看看两幅图的区别以及各自的优缺点。 四、实验结果分析 在这次的实验中，我们简单的熟悉了下ENVI4.7的一些功能，发现它是可以对遥感图像进行图像几何纠正，直方图均衡，监督分类，非监督分类等一系列操作，为我们后续利用软件对遥感图像处理打下了基础。
遥感图像处理课程实习报告 学生姓名：王蜀越 班学号： 学号： 指导教师：王红平、许凯 中国地质大学信息工程学院 2017年7月1日
目录 目录 ............................................................................................................................................... - 1 - 实习一：影像融合........................................................................................................................ - 2 - 1.1【实习目的】 (2) 1.2【实习步骤】 (2) 1.3【实习过程】 (2) 实习二：几何校正........................................................................................................................ - 6 - 2.1【实习内容】 (6) 2.2【实习步骤】 (6) 2.3【实习过程】 (6) 实习三：影像分类（一）.......................................................................................................... - 10 - 3.1【实习内容】 (10) 3.2【实习步骤】 (10) 3.3【实习过程】 (10) 实习四：影像分类（二）.......................................................................................................... - 14 - 4.1【实习内容】 (14) 4.2【实习步骤】 (14) 4.3【实习过程】 (14) 心得与感想 ................................................................................................................................. - 18 -
深圳市携创技工学校 《图形图像处理》课程标准 第一部分前言 电子商务的摄影工作在电子商务企业工作流程中的多集中在商品摄影。由于产品生命周期缩短，摄影器材价格的下降，加之图像处理软件对图片的后期数字化处理能力，使得电子商务的商品摄影对作品的规格要求以及对从业人员的能力和素质要求都与传统商品摄影有很大不同，同时也对电子商务专业职业教育中的商品摄影的课程组织和实训提出新的要求。我校电子商务专业教师在对多家电子商务企业进行走访调查后，对我校电子商务专业《图形图像处理》制作如下标准。 一、课程性质与任务 《图形图像处理》是我校电子商务专业开设的一门必修课。商品拍摄是一项商品表现形式，商品在电子商务展示的虚拟化性质，使得网站上的商品主要以图片和文字两种元素体现出来。课程开设的目的是为了培养和提高学生对商品摄影造型的艺术修养和创作能力，要求学生掌握商品拍摄的基本技能，掌握数码照片的后期加工处理技能，培养学生的创新能力，培养学生适应岗位工作的能力，培养学生的职业素养。 《图形图像处理》是一门技术与艺术相结合，理论与实践相促进，综合性应用型的课程，仅仅掌握理论知识是远远不够的，学生拍摄技
术和技巧需要通过大量的实践训练才能完美的结合，只有把理论和技巧在实践中进行使用与总结，才能培养学生的动手操作能力，才能养成精益求精的工作态度和敬业精神。 二、课程基本理念 本课程针对中等职业技术学校教学的特点，以岗位需求为导向，以学生图形图像处理以及电子商务的职业能力培养为目标，以工作过程的系统化和可持续发展为出发点，与企业行业合作共同进行基于工作过程的课程设计开发。根据对学生所从事工作岗位职业能力、工作任务、工作过程的分析，以电子商务美工、网站产品美工和网店美工、采编领域的典型工作任务构建教学内容；以真实设计项目和典型案例为载体，采用理实一体化教学模式，基于美工实际工作流程设计教学实施过程，创造最佳的基于工作过程的学习环境；以学生为中心，采用项目导向、任务驱动、案例教学等行动导向教学法实施教学，充分调动学生的学习积极性；合理利用网络资源，多渠道拓展职业能力；充分体现课程职业性、实践性和开放性的特点。 三、课程设计思路 本课程根据学生专业和电子商务美工类职业岗位能力要求，注重吸纳当今世界摄影发展的新技术和商品摄影的新理念，培养学生静物写真的能力和敏锐捕捉影像瞬间的新思维。 1、突破常规教学顺序，采取数码摄影先行。从数码切入，学生可以直观快捷的看到拍摄效果，产生强烈的学习欲望，变“要我学”为“我要学”。数码摄影先行也与职业岗位、与摄影技术对接起来。
遥感数字图像处理教程实习报告
《数字图像处理》 课程实习报告 （ 2011 - 2012学年第 1 学期） 专业班级：地信09-1班 姓名：梁二鹏 学号：310905030114 指导老师：刘春国 ---------------------------------------------- 实习成绩： 教师评语： 教 师
签 名 ： 年月日 实习一：图像彩色合成实习 一、实验目的 在学习遥感数字图像彩色合成基础上，应用所学知识，基于遥感图像处 理软件ENVI进行遥感数字图像彩色合成。 二、实验内容 彩色合成：利用TM图像can_tmr.img，实现灰度图像的密度分割、多波 段图像的真彩色合成、假彩色合成和标准假彩色合成。 三、实验步骤 1、显示灰度图像主要步骤： 1、打开ENVI4.7,单击FILE菜单，在下拉菜单中选择open image file 选 项，然后在弹出的对话框中选择can_tmr.img文件，单击打开。 2、在可用波段列表对话框中，选中某一波段图像，选中gray scale单选按 钮，单击LOAD BAND按钮，显示一幅灰度图像。 3、在可用波段列表对话框中，选择其他某一波段图像，进行显示。
4、利用可用波段列表中的display按钮，同时有多个窗口显示多个波段图像。 5、链接显示。利用图像窗口tool菜单下的link子菜单link display实现多图 像的链接显示。如图所示：红色方框。 6、使用tool菜单下的Cursor Location/value和pixel Locator功能在确定像 素的值和位置。
哈尔滨工业大学 遥感图像处理及遥感系统仿真 实验报告 项目名称：《遥感图像处理及遥感系统仿真创新》 姓名：蒋国韬 学号：24 院系：电子与信息工程学院 专业：遥感科学与技术 指导教师：胡悦 时间：2017年7月
实验一：遥感数字图像的增强 一、实验目的： 利用一幅城市多光谱遥感图像，分析其直方图，并利用对比度增强和去相关拉伸方法对遥感图像进行增强。 二、实验过程： 1.用multibandread语句读取一幅多光谱遥感图像（7波段，512x512图像）的可 见1，2，3波段（分别对应R，G，B层）； 2.显示真彩色图像； 3.通过研究直方图（imhist），分析直接显示的真彩色图像效果差的原因；
4.利用对比度增强方法对真彩色图像进行增强（imadjust,stretchlim）； 5.画出对比度增强后的图像红色波段的直方图；
6.利用Decorrelation去相关拉伸方法（decorrstretch）对图像进行增强；
7.显示两种图像增强方法的结果图像。
三、实验分析： （1）高光谱影像由于含有近百个波段，用matlab自带的图像读写函数imread和imwrite往往不能直接操作，利用matlab函数库中的multibandred函数，可以读取多波段二进制图像。512×512为像素点，7位波段数，bil为图像数组的保存格式，uint8=>uint8为转换到matlab 的格式，[3 2 1]的波段分别对应RGB三种颜色。 （2）直接观察真彩复合图像发现，图像的对比度非常低，色彩不均匀。通过观察红绿蓝三色的波段直方图，可以观察到数据集中到很小的一段可用动态范围内，这是真彩色复合图像显得阴暗的原因之一。另外，根据三种颜色的三维散点图，如下
东南大学交通学院测绘工程系 遥感读书报告 专业：测绘工程 班级：213 学号：21311112 姓名：白金睿 老师：戚浩平 日期：2013年12月
首先纵观遥感这本书，我们可以先粗略的先把它分为35个小的标题，然后总结下来，之后再细分其中的重点，之后再详细说一说他们中的难点，就其中的一些我比较感兴趣的公式做一些推导解释，在上理论课与实验课的时候我慢慢发现RS的强大与其特有的魅力，ERDAS,ARCGIS,ARCMAP,这些软件即强大又有趣，让我来带领大家，纵游遥感的海洋吧~ 1．遥感技术系统的组成 被测目标的信息特征、信息的火枪、信息的传输与记录、信息的处理和信息的应用。2．遥感的类型 1）按遥感平台分为地面遥感、航空遥感、航天遥感； 2）按工作方式分为主动遥感和被动遥感； 3）按探测波段分为：紫外遥感（0.3-0.4）；可见光（0.4-0.7）；红外（0.7-14mm）； 微波（0.1-100cm）等。 3．遥感技术的特点 大面积的同步观测、时效性、数据的综合性和可比性、经济性、局限性。 4．电磁波的主要参数 1）波长（Wavelength）：指波在一个振动周期内传播的距离。即沿波的传播方向，两个相邻的同相位点（如波峰或波谷）间的距离。 2）周期：波前进一个波长那样距离所需的时间。 3）频率（frequency）：指单位时间内，完成振动或振荡的次数或周期（T），用V示。 注：一般可用波长或频率来描述或定义电磁波谱的范围。在可见光——红外遥感中多用波长，在微波遥感中多用频率。 4）振幅（Amplitude）：表示电场振动的强度。它被定义为振动物理量偏离平衡位置的最大位移，即每个波峰的高度。 5）电磁波谱：将各种电磁波在真空中的波长按其长短，依次排列制成的图表。5．常用电磁波波段特性 1）紫外线（UV）：0.01-0.4μm，碳酸盐岩分布、水面油污染； 2）可见光：0.4-0.76 μm，鉴别物质特征的主要波段；是遥感最常用的波段； 3）红外线（IR）：0.76-1000 μm。近红外0.76-3.0 μm’中红外3.0-6.0 μm； 远红外6.0-15.0 μm；超远红外15-1000 μm；（近红外又称光红外或反射红外；中红外和远红外又称热红外。） 4）微波：1mm-1m。全天候遥感；有主动与被动之分；具有穿透能力；发展潜力大。6．地物的反射光谱特性
实验报告 课程名称医学图像处理实验名称图像运算 专业班级 姓名 学号 实验日期 实验地点
2015—2016学年度第 2 学期
图4 skull原图像图5 cameraman原图像图6 两幅相加后的图像
图8 RGB原图图9 亮度增强50后的图像 图10 亮度增强100后的图像 分析：1）imadd是用于实现两图像灰度值相加的函数， 于我读取的skull imresize函数把skull 2）I和J进行相加后的图像如图
图12 背景图图13 减去背景图后的图像 开运算属于形态图像处理，是先腐蚀后膨胀，可以使边界平滑，消除尖刺，断开窄小的连接，保持面积大小不变；strel是用于构建结构元素对象， imopen(I,strel('disk',15))就是构建圆盘半径为的背景图，如图12所示； 函数是用于两幅图像的相减运算，如图所示，减去不均匀的部分后， 图14 skull原图图15 亮度增强后的图像图16 亮度减小后的图像 分析：1）乘法运算可以实现掩模操作，即屏蔽掉图像的某些部分 2）一幅图像乘以一个常数通常被称为缩放。immultiply(I,1.2)，使用的缩放因数大于1，那么将增强图像的亮度，如图15所示；immultiply(I,0.5)中的因数小于1则会使 图像变暗，如图16所示。
图17 skull原图图18 对比度减小的图片图19 灰度级相除后的图片分析：1）J=double(I)*0.43+80是将skull图像转换为double型再对其进行灰度变换运算，使其灰度级减小，如图所示； 2）imdivide(I,J)要求J数据类型一致，因此在进行此运算时，须先将double型的转换为uint8，两幅图像的灰度级相除后的到的结果为[0,1]，因为其灰度级极其相 近且小，肉眼无法分辨，故我们所看到的输出图像几近与纯黑色，如图19所示； 3）除法运算是用于校正成像设备的非线性影响。 图20 skull的原图像图21 尺寸放大的图像图22 尺寸减小的图像
ENVI遥感图像配准 一、实验目的： 1、掌握ENVI软件的基本操作和对图像进行基本处理，包括打开图像，保存图像。 2、初步了解图像配准的基本流程及采用不同校准及采样方法生成匹配影像的特点。 3、深刻理解和巩固基本理论知识，掌握基本技能和动手操作能力，提高综合分析问题的能力。 二、实验原理 （1）最邻近法 最邻近法是将最邻近的像元值赋予新像元。该方法优点是输出图像仍然保持原来图像的像元值，简单，处理速度快。缺点就是会产生半个像元位置偏移，可能造成输出图像中某些地物的不连贯。适用于表示分类或某种专题的离散数据，如土地利用，植被类型等。
双线性插方法是使用临近4个点的像元值，按照其距插点的距离赋予不同的权重，进行线性插。该方法具有平均化的滤波效果，边缘受到平滑作用，而产生一个比较连贯的输出图像，其缺点是破坏了原来的像元值，在后来的波谱识别分类分析中，会引起一些问题。 示意图： 由梯形计算公式： 故 同理 最终得：
三次卷积插法是一种精度较高的方法，通过增加参与计算的邻近像元的数目达到最佳的重采样结果。使用采样点到周围16邻域像元距离加权计算栅格值，方法与双线性插相似，先在Y 方向插四次（或X 方向），再在X 方向（或Y 方向）插四次，最终得到该像元的栅格值。该方法会加强栅格的细节表现，但是算法复杂，计算量大，同样会改变原来的栅格值，且有可能会超出输入栅格的值域围。适用于航片和遥感影像的重采样。 作为对双线性插法的改进，即“不仅考虑到四个直接邻点灰度值的影响，还考虑到各邻点间灰度值变化率的影响”，立方卷积法利用了待采样点周围更大邻域像素的灰度值作三次插值。其三次多项式表示为： 我们可以设需要计算点的灰度值f（x,y）为：
成像光谱技术研究动态 王立平刘洪博 1 引言 地物的反射辐射光谱特征是遥感的主要物理基础，是开展地球表层物质的物性和空间结构分析，进而加以识别的主要依据。成像光谱技术具有高光谱分辨率、超多波段和图谱合一的特点，在大尺度范围内探测地表物质连续光谱特性的同时，还获取了地物的空间形态和状态信息。成像光谱仪的光谱分辨率越高，所反映地物光谱特征就越精细，甚至可获取与实验室或地面实测光谱类似的曲线，为地物或地物成份的遥感识别奠定了基础。 2 成像光谱技术的发展与现状 成像光谱遥感所用的仪器是成像光谱仪。从世界范围来看，美国的成像技术发展较早，也最具代表性。从20世纪80年代到现在，美国已经研制了三代成像光谱仪。 第一代成像光谱仪的代表是航空成像光谱仪AIS。它由美国国家航空和航天管理局NASA所属的喷气推进实验室JPL设计，已于1984-1986年装在NASA的C-130飞机上飞行。这是一台装有二维、近红外阵列探测器的实验仪器，128个通道，光谱覆盖范围从1.2~2.4μm，并在内华达Cuprite地区的应用中取得很好的效果。 第二代成像光谱仪的代表是机载可见光/近红外成像光谱仪AVIRIS，它有224个通道，使用光谱范围为0.41~2.45μm，每个通道的波段宽约为10nm。曾放在改装后的高空U2飞机上使用．为目前最常用的航空光谱仪之一。 基于NASA仪器的成功应用，也基于采矿工业及石油工业的需求，在AVIRIS之后，地球物理环境研究公司GER又研制了l台64通道的高光谱分辨率扫描仪GERIS。其中63个通道为高光谱分辨率扫描仪，第64通道是用来存储航空陀螺信息。该仪器由3个单独的线性阵列探测器的光栅分光计组成。它与其他仪器的区别是在不同的光谱范围区内，通道的光谱宽度是不同的。
遥感图像实验报告 一．实验目的 1、初步了解目前主流的遥感图象处理软件ERDAS的主要功能模块。 2、掌握Landsat ETM遥感影像数据，数据获取手段.掌握遥感分类的方法， 土地利用变化的分析，植被变化分析，以及利用遥感软件建模的方法。 3、加深对遥感理论知识理解，掌握遥感处理技术平台和方法。 二．实验内容 1、遥感图像的分类 2、土地利用变化分析，植被变化分析 3、遥感空间建模技术 三．实验部分 1.遥感图像的分类 （1）类别定义：根据分类目的、影像数据自身的特征和分类区收集的信息确定分类系统； （2）特征判别：对影像进行特征判断，评价图像质量，决定是否需要进行影像增强等预处理； （3）样本选择：为了建立分类函数，需要对每一类别选取一定数目的样本；（4）分类器选择：根据分类的复杂度、精度需求等确定哪一种分类器； （5）影像分类：利用选择的分类器对影像数据进行分类，有的时候还需要进行分类后处理；分类图如下：
图1.1 1992年土地利用图 图1.2 2001年土地利用图
（6）结果验证：对分类结果进行评价，确定分类的精度和可靠性。 图1.3 1992年精度图 图1.4 2002年精度图 2.土地利用变化 2．1 两年土地利用相重合区域 （1）在两年的遥感影像中选择相同的区域。 Subset(x:568121~684371,y:3427359~3288369)，过程如下：
图2.1 截图过程图 图2.2.2 截图过程图
（2）土地利用专题地图如下： 图2.2.3 1992年专题地图 图2.2.4 2001年土地利用图
实验一 遥感图像统计特性 一、实验目的 掌握遥感图像常用的统计特性的意义和作用，能运用高级程序设计语言实现遥感图像统 计参数的计算。 二、实验内容 编程实现对遥感图像进行统计特性分析，均值、方差（均方差）、直方图、相关系数等。 三、实验原理 1.均值 像素值的算术平均值，反映图像中地物的平均反射强度。 11 00 (,) N M j i f i j f MN --=== ∑∑ 2.方差（或标准差） 像素值与平均值差异的平方和，反映了像素值的离散程度。也是衡量图像信息量大小的 重要参数。 11 2 00 2[(,)] N M j i f i j f MN σ--==-= ∑∑ 3. 相关系数 反映了两个波段图像所包含信息的重叠程度。f , g 分别为两个波段的图像，它们之间的 相关系数计算公式为： 11 [((,))((,))] (,)M N f g f i j e g i j e C f g ---?-= ∑∑ 其中， e f , e g 分别为两个波段图像的均值。 四、实验步骤和内容 1.实验代码 clc clear all I =imread ('m1.jpg'); whos I %显示图像信息 figure (1),imshow (I ); R =double (I (:,:,1)); G =double (I (:,:,2)); B =double (I (:,:,3)); %求图像的R,G,B 的均值,avg=mean(mean(I))
%求图像的R,G,B的均值 mean(R(:)) mean(G(:)) mean(B(:)) %求R,G,B的方差 varR=var(R(:)); varG=var(G(:)) varB=var(B(:)) %求RG,RB,GB的相关系数 corrcoef(R(:),G(:)) corrcoef(R(:),B(:)) corrcoef(B(:),G(:)) 2.原始图像 Figure 1原始图像3.实验结果 R,G,B的均值
