显示器整机工作流程:
显卡输出RGB三色信号和行场同步信号,分别送到前级视放芯片和CPU，通上220V交流电开机，电源开始工作输出多路电压给负载各电路供电，其中一路输出 6.3V的供电给HT (灯丝)供电。另外还输出正几十伏(80V)的电压给阴极供电。CUP工作以后，在输出到行场振荡芯片，强迫的使行场振荡器的振荡频率和行场同步信号的频率一致。行振荡信号经行推动电路进行放大后加到行管的B极，从而驱动行管工作去带动高压包产生两万多伏的高压给阳极供电，几千伏电压给聚焦极，几百伏的电压给加速极，负几十伏的电压给控制极供电。同时去带动行偏转线圈产生扫描电流，使电子束在水平方向上扫描，与此同时场振荡器产生的振荡信号送到场输出电路进行放大，再送给场偏转线圈使电子束在垂直方向上扫描，行场扫描的频率和行场同步信号的频率一致，按显卡的要求显示相应的分辨率和刷新率的画面。
CUP还输出钳位脉冲信号加到前级视放芯片，使图象信号的传送和行场扫描保持一致RGB三色信号经前后两级放大分别加在红绿蓝三个阴极上与阴极上的直流供电相叠加去控制阴极发射电子的数目和速度去轰击相应的银光粉，使银光粉发出不同颜色和不同强度的光还原出图象来。
设计思路：
显示器能够工作在多个显示模式下，各种模式下显示画面是由行场扫描的速度来支持的分辨率越高行扫描的速度就越快，行扫描速度越快行管的工作频率就越强。行管的C极直流供电电压也随之升高，从而才能保证高压的稳定和行扫描电流的相对稳定。为此设计了二次升压电路，只有行管C极供电随显示模式的变化而变化才能保证显示画面的亮度和扫描宽度基本一致。
推挽放大器的原理：
1、一只NPN型三极管和一只PNP型三极管，两两B极相连两两E极相连。NPN型三
极管的E极接12V供电，PNP型三极管的C极接地。
2、其中一只三极管导通成度加强时，别个一只三极管的导通程度减弱。
3、B极输入一个能量较小的信号(方波)C极输出一个能量较强的信号，C极输出的方
波信号是由直流转化而来的，输出信号的波型和输入信号的波型基本保持一致。
4、推挽放大器最大的优点就是保证波型不失真。

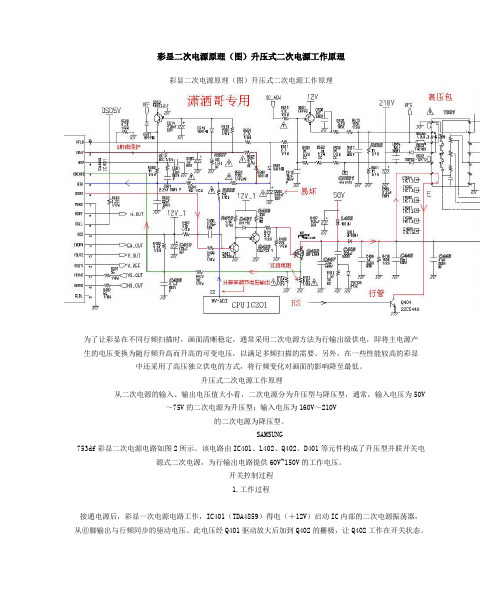

二次电源的工作流程：
1、行管C 极主供电：
开机T901的十脚和地之间的线圈感应出的交流电通过D919整流C931滤波，得到78V的直流供电电压V1，在经L906、FB907加到Q911的D极，另一路经D925给C951充电，同时经过高压包的初级线圈给行管的C极供电，此时行管的C极供电电压什等于V1。
2.二次升压过程：
开机的同时IC401的28脚输出升压控制信号(方波)通过Q912和Q920推挽放大经C941耦合，R962限流加到Q911的G极.使其工作在开关状态，当G极为高电平时D、S 极导通L906储能，当G极为低电平时D、S极截止L906施放能量和原始直流供电一起经D925整流C951和C432的滤波，同时给C951和C432充电，在经高压包初级线圈加到行管的C极此时供电电压得到提升。
3.行管C极的持续供电：
当Q911的D、S极导通时L906后端的能量被短路到地，原始供电给L906充电，此时C951和C432施放能量，D925截止此能量顺着高压包的初级线圈加到行管的C极维持供电电压基本不变。
4.同步提升过程：
当分辨率升高时显卡输出的行同步信号的频率升高，使行振荡的频率随之升高，行振荡信号频率使行管的频率和升压控制信号的频率同步提升，此时升压场效应管的导通次数增加，使L906储存的总能量增加施放出来与原始供电叠加送到行管的C极使行管C极的供电值升高，保证了高压的稳定和场扫描电流的相对稳定使图象正常显示。
前缀A和B的三极管是NPN型的，前缀C和D的三极管是PNP型。
造成行管击穿的因素：
1、负载严重短路使行管CE结之间电流过大而烧毁.
2、行管C极的直流电中由于滤波电容漏电而杂波太重.
3、行管B极控制信号的电流值过大或过小也会造成行管烧毁
4、行管C极直流供电电压过高,击穿CE结
5、行管B极控制信号频率值过低使行管发热烧毁.
一、. Q4行管显示器的第一易损元件,有很多种型号,容易出现CE结之间击穿,造成的故障现象:开机无高压,显示器机叫灯闪,电源各路输出均为OV. 15寸和17寸的显示器行管的通用型号:C5411、C5440、C5587，15寸可以用C5129 、C5386、C5387，19寸以上可用C5244A 代换。
二、Q1二次电源的升压管，简称升压管，是一只MOS型N沟道的场效应管，是二次升压电路的第二易损元件，极易击穿烧糊。常见型号有：IRF620 、IRF630、IRF634、IRF640、IRF644、IRF740、K2141、K2134。这些芯片可用IRF634通代。
（二次升压管和S校正管型号一样）。17寸和19寸的升压管最容易击穿。
1、升压管损坏的故障现象：
①、单独损坏造成无高压、机叫、灯闪
②、如果电路中串有R1（限流电阻为1欧姆2W）则必定烧坏，故障现象为在DOS状态下显示基本正常，分辨率和刷新率越高光栅和图象越暗行宽越窄，在分辨率加在时出现黑屏。当Q1击穿时而电路中没有R1时则R2（0.33欧姆1/2W）电阻必定烧坏此电阻不容易被烧断，而会变质直接更换此电阻。当Q1击穿R2必须更换，R3也有可能损坏，如果R3损坏则控制芯片也会有被烧坏的可能。
R1 （1欧姆1W或10欧姆2W如果在电路当中有此电阻，多数情况下只烧升压管Q1而升压管G极和S极元件被烧毁的可能性比较小）升压管D极的保险电阻，升压管击穿时此电阻必被烧断，可以直接短接。
R1被烧断后，造成的故障现象为：不升压、在较高的分辨率和刷新率下光栅和图象的亮度极低，行幅很窄，在低分辨率和刷新率下图象和行宽基本正常，行宽可调。
R2升压管S极电流检测电阻（0.33欧姆或0.22欧姆2W）当电路当中没有R1时，Q1击穿后必烧R2同时也会烧R3（1K 1/4W）若R3被烧毁则B+控制芯片（本电路为行场振荡芯片）则被烧毁，若Q1的D极和G极击穿时，则R4（22欧姆1/4W更换时最大不要超过47欧姆）必被烧毁。如果此电阻被烧毁没有被更换，则会导致在开机瞬间屡烧升压管。当R4烧毁时应检查Q2和Q3是否被烧毁。
③、当升压管D极和E极击穿时R4（22欧姆1/4W）必然烧断，Q2、Q3也有可能被击穿，Q2是NPN型三极管，常见型号有C945、C3197、C3198、C3199、C1213、C1815可用C945通代。Q3是PNP型三极管，常见型号有A733、A673、A1015，可用A733通代。更换是应注意C极接12V的是NPN型三极管，C极接地或负电压的是PNP型的三极管。Q3的C、E结大多数为软击穿，在路测量判断不出好坏，必须取下直接测量，Q2、Q3若击穿则升压控制芯片多数会损坏。（看控制芯片是否被烧毁的判断方法：在断电状态下对地测B+输出端的阻值，正向阻值不低于300或300以上）。
2、C2升压储能滤波电解电容，常见型号为10uF 、22 uF、33 uF、47 uF、100 uF，耐压值为160V 200V、250V、400V通用型号为47 uF耐压250V的。此电容极容易漏电、鼓包、放炮这是二次电源电路中第一易损元件。轻微漏电时造成图象有干扰，有重影严重漏电时烧行管、烧Q1（升压管）。
①、轻微漏电时在低分辨率和刷新率下使用光栅和图像基本正常，在高分下使用时光栅和图象有不同的干扰频率越高干扰越严重，多数情况下还伴有背景光栅垂直方向中间偏左位置出现坚条干扰。
②、严重漏电和鼓包、放炮时会造成行管击穿。
③、个别情况会在高分下出现机叫.灯闪低分显示正常。
三、D2为二次升压二极管，通用型号31DF极容易击穿，击穿后造成高压时有时无。
故障现象：无光栅无图象或光栅和图象会时有时无，在高分下为暗屏时间稍长Q1(升压管)会被击穿。由冠捷代工的联想和
四、L1升压储能电感，故障率低偶尔会出现的故障为虚焊的多，虚焊后会出现指示灯为绿色，没有高压。偶尔损坏或烧糊，烧糊后导致烧Q1。老式EMC的机器出现线圈烧糊，不升压或造成Q1击穿。如：PX-456和PX-466。
五、C1行管C极的主供电滤波电解电容，规格：100uF/100V故障率较低容易虚焊，虚焊后会造成机叫灯闪，伴随高压时有时无。LG显示器的此电容容易损坏，损坏后会导致D1和升压管损坏。
六、D1行管C极的主供电整流二极管，通用型号31DF容易击穿，
故障现象：击穿后会造成机叫灯闪无高压。
二次升压电路的总结：
1、不升压的故障：
在较低的分辨率和刷新率下，光栅和图象基本正常，分辨率和刷新率越高光栅和图象就会越暗，行幅越窄，但行幅可调。当分辨率和刷新率再升高时就会出现黑屏。
故障部位：（原因：看电路当中是否有电阻R1如果有R1看是否被烧毁，如果R1被烧断看Q1是否补击穿，再看S极对地端是否有电阻R3，再检查Q1的控制端所接的元件是否被烧毁）。屡烧升压管。
①、升压管D极的R1（保险电阻）损坏
②、升压管G极所接的控制电路损坏
③、二次电源升压控制芯片没有输出控制信号
④、升压管S极对地的电阻变质
⑤、升压管S极反馈保护电路的反馈电阻损坏
没高压、机叫、灯闪
D1击穿、Q1击穿
高压时高时低、灯闪、机叫
D2升压二极管击穿
升压电容漏电会造成升压管击穿
开机的瞬间有高压在一秒钟后，五秒钟后烧毁升压管。
原因：一般为升压管G极所接的限流电阻被烧断。（G极悬空了）
当发现升压管的D极和G极击穿时，则检查R4被烧毁，如果R3被烧毁再检查Q2和Q3是否被烧毁。
故障现象：升压过高，在开机瞬间有保护或烧行管
检修：将升压管D极保险电阻拆下，如果此时在低分辨率和刷新率下图象和光栅基本正常，则说明故障原因就在二次升压电路，应检查升压管G极的控制元件是否损坏或不良。
维修二次升压电路的注意事项：
C2升压储能电解电容漏电、鼓包、放炮，依漏电程度的不同会导致很多不同的故障现象，维修时要多考虑，升压管的G极所接的R4（22欧姆1/4W的电阻）很容易被烧断，造成开在短时间内(几秒内) 烧坏Q1（升压管），若更换后开机又被烧毁应该极时更换22欧姆的电阻后再更换升压管。
注：在修电路时一定要学会“顺腾摸瓜”，追线路。逆着跑线路。
三星显示器的通病是容易坏高压包。
