职业技能鉴定国家题库 维修电工高级理论知识试卷 注 意 事 项 1、考试时间：60分钟。 2、本试卷依据2001年颁布的《维修电工 国家职业标准》命制。 3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。 4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第80题。选择一个正确的答案，将相应的字母填入题内的括号中。每题1分，满分80分。) 1. 下列选项中属于职业道德范畴的是( )。 A 、企业经营业绩 B 、企业发展战略 C 、员工的技术水平 D 、人们的内心信念 2. 企业文化的功能不包括( )。 A 、激励功能 B 、导向功能 C 、整合功能 D 、娱乐功能 3. 坚持办事公道，要努力做到( )。 A 、公私不分 B 、有求必应 C 、公正公平 D 、全面公开 4. 职业纪律是从事这一职业的员工应该共同遵守的行为准则，它包括的内容有( )。 A 、交往规则 B 、操作程序 C 、群众观念 D 、外事纪律 5. 电功率的常用的单位有 ( )。 A 、瓦 B 、千瓦 C 、毫瓦 D 、瓦、千瓦、毫瓦 6. 穿越线圈回路的磁通发生变化时，线圈两端就产生( )。 A 、电磁感应 B 、感应电动势 C 、磁场 D 、电磁感应强度 7. 变压器具有改变( )的作用。 A 、交变电压 B 、交变电流 C 、变换阻抗 D 、以上都是 8. 稳压管虽然工作在反向击穿区，但只要( )不超过允许值，√N 结不会过热而损坏。 A 、电压 B 、反向电压 C 、电流 D 、反向电流 9. 多量程的电压表是在表内备有可供选择的( )阻值倍压器的电压表。 A 、一种 B 、两种 C 、三种 D 、多种 10. 丝锥的校准部分具有( )的牙形。 A 、较大 B 、较小 C 、完整 D 、不完整
11. 凡工作地点狭窄、工作人员活动困难，周围有大面积接地导体或金属构架，因而存在高度触电危险的环境以及特别的场所，则使用时的安全电压为( )。
A 、9V
B 、12V
C 、24V
D 、36V
考 生 答 题 不 准
超
过
此 线
12. 下列污染形式中不属于公害的是()。
A、地面沉降
B、恶臭
C、水土流失
D、振动
13. KC41C六路双脉冲形成器是()触发电路中必备组件。
A、两相全控桥式
B、两相全控桥式
C、三相半控桥式
D、三相全控桥式
14. 将可能引起正反馈的各元件或引线远离且互相()放置，以减少它们的耦合，破坏其振幅平衡条件。
A、平行
B、交叉
C、垂直
D、重叠
15. 振荡管与闸流管灯丝电压波动会引起设备()的急剧变化，并严重影响管子使用寿命，因此必须专门考虑灯丝供电电路的稳压问题。
A、输出功率
B、输出电流
C、输出电压
D、输出效率
16. ()可分为开环控制、半闭环控制和闭环控制。
A、数控装置
B、伺服系统
C、测量反馈装置
D、控制器
17. 宽脉冲，使每一个触发脉冲宽度()。
A、大于60°，小于120°
B、小于60°，大于120°
C、大于30°，小于60°
D、小于30°，大于60°
18. 感性负载（或电抗器）之前并联一个二极管，其作用是()。
A、防止负载开路
B、防止负载过电流
C、保证负载正常工作
D、保证了晶闸管的正常工作
19. ()属于有源逆变。
A、中频电源
B、交流电动机变速调速
C、直流电动机可逆调速
D、不停电电源
20. 逆变状态时()。
A、0°＜α＜45°
B、0°＜α＜90°
C、90°＜α＜180°
D、60°＜α＜120°
21. 并联谐振式逆变器并联谐振式逆变器虽然换流期间四只晶闸管都导通，由于()作用，电源不会短路。
A、大电容C d的限流
B、大电容C d的限压
C、大电感L d的限流
D、大电感L d的限压
22. 触发脉冲信号应有一定的宽度，脉冲前沿要陡。电感性负载一般是()ms，相当于50Hz正弦波的18°。
A、0.1
B、0.5
C、1
D、1.5
23. 脉冲整形主要由晶体管V14、V15实现当输入正脉冲时，V14由导通转为关断，而V15由关断转为导通，在V15集电极输出()脉冲。
A、方波
B、尖峰
C、触发
D、矩形
24. RC电路在晶闸管串联电路中还可起到()的作用。
A、静态均压
B、动态均压
C、静态均流
D、动态均流
25. 对于小容量晶闸管，在其控制极和阴极之间加一并联()，也可对电压上升率过大引起晶闸管误导通起到良好的抑制作用。
A、电阻
B、电抗
C、电感
D、电容
26. 高频电源中采用的LC真空三极管正弦波振荡器的基本电路可归纳为()耦合式振荡器。
A、变压器
B、阻容
C、直接
D、晶体
27. 若固定栅偏压低于截止栅压，当有足够大的交流电压加在电子管栅极上时，管子导电时间小于半个周期，这样的工作状态叫()类工作状态。
A、甲
B、乙
C、甲乙
D、丙
28. 停车爬行是()是产生爬行的根本原因。
A、震荡
B、反馈
C、剩磁
D、惯性
29. 数控系统地址线无时序，可检查地址线驱动器、地址线逻辑、()、振荡电路等。
A、震荡电路
B、后备电池
C、存储器周边电路
D、CPU及周边电路
30. 伺服驱动过载可能是负载过大；或加减速时间设定过小；或()；或编码器故障（编码器反馈脉冲与电动机转角不成比例地变化，有跳跃）。
A、使用环境温度超过了规定值
B、伺服电动机过载
C、负载有冲击
D、编码器故障
31. 晶体管的集电极与发射极之间的正反向阻值都应大于()，如果两个方向的阻值都很小，则可能是击穿了
A、0.5KΩ
B、1KΩ
C、1.5KΩ
D、2KΩ
32. 如果发电机的电流达到额定值而其电压不足额定值，则需()线圈的匝数。
A、减小淬火变压器一次
B、增大淬火变压器一次
C、减小淬火变压器二次
D、增大淬火变压器二次
33. 中频发电机停车时的操作步骤()。
A、a.减小发电机励磁电流，降低发电机电压b.切断控制回路c.断开中频机组电源
B、a.切断控制回路b.减小发电机励磁电流，降低发电机电压c.断开中频机组电源
C、a.断开中频机组电源b.切断控制回路c.减小发电机励磁电流，降低发电机电压
D、a.减小发电机励磁电流，降低发电机电压b.断开中频机组电源c.切断控制回路
34. 用双综示波器依次检查各晶闸管（VT1～VT6）的触发脉冲是否按规定顺序依次相差()。
A、60°
B、90°
C、120°
D、180°
35. 弱磁调速是从n0向上调速，调速特性为( )输出。
A、恒电流
B、恒效率
C、恒转矩
D、恒功率
36. 要调节异步电动机的转速，可从()入手。
A、变极调速
B、变频调速
C、转差率调速
D、以上都是
37. 如果把实际的输出量反馈回来与输入的给定量进行比较，得到它们购差值，控制器根据这个差值随时修改对控制对象的控制，以使输出量紧紧跟随输入的给定量，这种控制方式叫()。
A、闭环控制
B、开环控制
C、顺序控制
D、程序控制
38. 环流控制环节的作用是：当负载电流小于额定电流的()。
A、90％～95％
B、80％～85％
C、10％～15％
D、20％～25％
39. ()是经济型数控机床按驱动和定位方式划分。
A、闭环连续控制式
B、变极控制式
C、步进电动机式
D、直流点位式
40. 经济型数控系统常用的有后备电池法和采用非易失性存储器，如闪速存储器()。
A、EEPROM
B、NVRAM
C、FLASHROM
D、EPROM
41. ()对外部设备的联系通过接口来实现。
A、MPU
B、CPU
C、CNC
D、LED
42. 各位的段驱动及其位驱动可分别共用一个锁存器。每秒扫描次数大于()次，靠人眼的视觉暂留现象，便不会感觉到闪烁。
A、20
B、30
C、40
D、50
43. ()不是CPU和RAM的抗干扰措施。
A、人工复位
B、掉电保护
C、软件陷阱
D、接地技术
44. 晶闸管中频电源可能对电网50HZ工频电压波形产生影响，必须在电源进线中采取()措施来减小影响。
A、耦合
B、隔离
C、整流
D、滤波
45. 将需要用人造逆弧方法进行老练的管子装在高频设备上，为限制逆弧产生的短路电流，应在电路里接入()。
A、过流继电器
B、过压继电器
C、限流电阻
D、熔断器
46. 外部环境检查时，当湿度过大时应考虑装()。
A、风扇
B、加热器
C、空调
D、除尘器
47. 根据液压控制梯形图下列指令正确的是( )。
A、ORI30
B、LD30
C、LDI30
D、OR30
48. 根据滑台向前控制梯形图下列指令正确的是( )。
A、LD06、AND02、OR13
B、LDI06、AND02、OR13
C、LD06、AND02、ANI13
D、LD06、AND02、AN13
49. 根据工件松开控制梯形图下列指令正确的是( )。
A、AND07、LD30
B、LD07、AND30
C、LDI07、AND30
D、AND07、AND30
50. 程序检查过程中如发现有错误就要进行修改，其中有()。
A、线路检查
B、编程器检查
C、控制线路检查
D、主回路检查
51. 语法检查键操作中代码()表示设定常数值K不正确。
A、l-l
B、1-2
C、1-3
D、1-4
52. 可编程序控制器采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、()和算术运算等操作指令。
A、控制运算、计数
B、统计运算、计时、计数
C、数字运算、计时
D、顺序控制、计时、计数
53. 可编程序控制器编程灵活性。编程语言有梯形图、布尔助记符、()、功能模块图和语句描述。
A、安装图
B、原理图
C、功能表图
D、逻辑图
54. ()阶段把逻辑解读的结果，通过输出部件输出给现场的受控元件。
A、输出采样
B、输入采样
C、程序执行
D、输出刷新
55. F-20MR可编程序控制器辅助继电器和其他继电器、定时器、计数器一样，每一个继电器有()供编程使用
A、无限多的常开、常闭触点
B、有限多的常开、常闭触点
C、无限多的常开触点
D、有限多的常闭触点
56. 在一个程序中，同一地址号的线圈()次输出，且继电器线圈不能串联只能并联。
A、只能有一
B、只能有二
C、只能有三
D、无限
57. RST指令用于移位寄存器和()的复位。
A、特殊继电器
B、计数器
C、辅助继电器
D、定时器
58. ()指令为操作置位。
A、NOP
B、END
C、S
D、R
59. 编程器的显示内容包括()、数据、工作方式、指令执行情况和系统工作状态等。
A、地址
B、参数
C、程序
D、位移储存器
60. 编程器的数字键由0～9共10个键组成，用以设置地址号、()、定时器的设定值等。
A、工作方式
B、顺序控制
C、计数器
D、参数控制
61. 先利用程序查找功能确定并读出要删除的某条指令，然后按下()键，随删除指令之后步序将自动加1。
A、INSTR
B、INS
C、DEL
D、END
62. 为确保安全生产，采用了多重的检出元件和联锁系统。这些元件和系统的()都由可编程序控制器来实现。
A、逻辑运算
B、算术运算
C、控制运算
D、A/D转换
63. 检查、确认变压器的()是否能满足控制单元和伺服系统的电能消耗。
A、功率
B、效率
C、容量
D、电压
64. 短路棒用来设定短路设定点，短路设定点由()完成设定。
A、维修人员
B、机床制造厂
C、用户
D、操作人员
65. JWK系列经济型数控机床通电前检查不包括()。
A、输入电源电压和频率的确认
B、直流电源的检查
C、确认电源相序
D、检查各熔断器
66. 对参数的修改要谨慎，有些参数是数控装置制造厂家自己规定的，它属于一种()参数。
A、可变功
B、设置
C、基本
D、保密
67. JWK系列经济型数控机床通电试车已包含()内容。
A、确定电源相序
B、输入电源电压的确认
C、直流电源的检查
D、检查各熔断器
68. JWK系列经济型数控机床通电试车不包含()内容。
A、数控系统参数核对
B、手动操作
C、接通强电柜交流电源
D、直流电源的检查
69. 数控单元是由双8031()组成的MCS－51系统。
A、PLC
B、单片机
C、微型机
D、单板机
70. JWK经济型数控机床通过编程指令可实现的功能有()。
A、返回参考点
B、快速点定位
C、程序延时
D、以上都是
71. JWK经济型数控机床通过编程指令可实现的功能有()。
A、直线插补
B、圆弧插补
C、程序循环
D、以上都是
72. 数控系统的辅助功能又叫()功能。
A、T
B、M
C、S
D、G
73. 为了方便()和减少加工程序的执行时间，参考点应设在靠近工件的地方，在换刀前让刀架先退出一段距离以便刀架转位，转位完毕后，再按相同距离返回。
A、读写
B、编程
C、测试
D、检查
74. 刀具补偿量的设定是()。
A、刀具功能
B、引导程序
C、程序延时
D、辅助功能
75. S功能设定有两种输出方式供选择：分别是()。
A、编码方式和数字方式
B、逻辑式和数字方式
C、编码方式和逻辑式
D、编制方式和数字方式
76. 为了保护零件加工程序，数控系统有专用电池作为存储器()芯片的备用电源。当电池电压小于4．5V时，需要换电池，更换时应按有关说明书的方法进行。
A、RAM
B、ROM
C、EPROM
D、CPU
77. N型硅材料整流堆二极管用()表示。
A、2CP
B、2CW
C、2CZ
D、2CL
78. 下列金属及合金的熔点最高的是()。
A、铅
B、钨
C、铬
D、黄铜
79. 计数器就是对数字电路中的脉冲进行计数的部件。它是由()构成的。
A、寄存器
B、触发器
C、放大器
D、运算器
80. 车床已经使用多年，存在控制箱线路混乱，导线绝缘老化，()、继电器触点严重烧损现象。
、按钮C、中间继电器D、热继电器
二、判断题(第81题～第100题。将判断结果填入括号中。正确的填“√”，错误的填“×”。
每题1分，满分20分。)
81. ( )市场经济条件下，根据服务对象来决定是否遵守承诺并不违反职业道德规范中关于诚实守信的要求。
82. ( )通电直导体在磁场中所受力方向，可以通过左手定则来判断。
83. ( )由三极管组成的放大电路，主要作用是将微弱的电信号放大成为所需要的较强的电信号。
84. ( )电动机是使用最普遍的电气设备之一，一般在70%-95%额定负载下运行时，效率最高，功率因数大。
85. ( )电伤伤害是造成触电死亡的主要原因，是最严重的触电事故。
86. ( )发电机发出的“嗡嗡”声，属于气体动力噪音。
87. ( )岗位的质量要求是每个领导干部都必须做到的最基本的岗位工作职责。
88. ( )数控装置是数控系统的执行部分。
89. ( )带有辅助晶闸管换流电路的特点是，主晶闸管的关断是由LC串联谐振电路中电流反向来实现。
90. ( )电压负反馈断线，造成电压负反馈信号消失，使控制绕组3WC中的电流增大，造成电机扩大机和直流发电机过低电压，于是电动机产生很高的速度。
91. ( )从取下旧电池到装上新电池的时间要尽量短，一般不允许超过3 min。如果时间过长，将会丢失ROM中的内容。
92. ( )F系列可编程序控制器地址是按十进制编制的。
93. ( )MC和MCR指令应单独使用。
94. ( )轴端键槽应画出剖视图，因为各轴段的尺寸用标注即可表达清楚，所以其他视图必须画剖视图。
95. ( )标注尺寸要考虑到加工、测量、装配的要求，不要尺寸注成封闭链形式。
96. ( )轴主要指圆柱形的外表面，也包括其他外表面中由单一尺寸确定的部分，如键槽等。
97. ( )铜的线膨胀系数比铁的小。
98. ( )JK触发电路中，当J=1、K=1、Q n=1时，触发器的状态为置1。
99. ( )所谓应用软件就是用来使用和管理计算机本身的程序。它包括操作系统、诊断系统、开发系统和信息处理等。
100. ( )大修工艺规程用于规定机床电器的修理程序，元器件的修理、测试方法，系统调试的方法及技术要求等，以保证达到电器大修的质量标准。
职业技能鉴定国家题库试卷4（高级维修电工） 一、单项选择(第1题～第160题。选择一个正确的答案，将相应的字母填入题内的括号中。每题0.5分， 满分80分。) 1．电气图包括：电路图、功能图和（）等构成。 （A）系统图和框图（B）部件图（C）元件图（D）装配图 2．表示（）的图形符号。 （A）熔断器式开关（B）刀开关熔断器（C）熔断器式隔离开关（D）隔离开关熔断器 3．对电感意义的叙述，（）的说法不正确。 （A）线圈中的自感电动势为零时，线圈的电感为零（B）电感是线圈的固有参数 （C）电感的大小决定于线圈的几何尺寸和介质的磁导率（D）电感反映了线圈产生自感电动势的能力4．0.5安培的电流通过阻值为2欧姆的导体，10秒内流过导体的电量是（）。 （A）5库仑（B）1库仑（C）4库仑（D）0.25库仑 5．电压是（）的物理量。 (A)衡量磁场力做功本领大小 (B)衡量非电场力做功本领大小 (C)徇电场力做功本领大小 (D)具有相对性6．两只“100W,220V”灯泡串联接在220V电源上，每只灯泡的实际功率是（）。 (A) 220W (B) 100W (C) 50W (D) 25W 7．根据i=I m sinφt可知（）。 (A)任一时刻i总大于0 (B)任一时刻i总小于0 (C) i值在0～I m之间变化 (D) i值-I m～I m之间变化8 (A) (D) 9 方向应向（ （A）上（B 10 （A 11 （A （C 12 （A）任意位置 13 （A）准确度高 14 （A）绝缘软线 15 变，我们称这种电流称为（）电流。 （A）额定（B）短路（C）击穿（D）泄漏 16．型号为1032的醇酸浸渍漆的耐热等级是（）。 （A）Y级（B）E级（C）B级（D）A级 17．可供耐热等级为B级的电机电器作衬垫绝缘的浸渍纤维制品是（）。
职业技能鉴定国家题库 维修电工高级理论知识试卷 注意事项 120min 1、本试卷根据2009年颁布的《维修电工》国家标准命制。考试时间： 2、请在试卷标封处填写姓名、准考证号和所在单位的名称。 3、请仔细阅读答题要求，在规定位置填写答案。 一、单项选择题（第 1 题～第 160 题，每题 0.5 分，共 80 分） 1、职业道德是一种（ B ）的约束机制。 A、强制性 B 、非强制性 C 、随意性 D 、自发性 2、市场经济条件下，职业道德最终将对企业起到（ B ）的作用。 A、决策科学化 B 、提高竞争力 C 、决定经济效益 D 、决定前途与命运 3、下列选项中属于企业文化功能的是（ A ） A、整合功能 B 、技术培训功能 C 、科学研究功能 D 、社交功能 4、职业道德对企业起到（ D ）的作用， A、增强员工独立意识 B 、模糊企业上级与员工关系 C 、使员工规规矩矩做事情 D 、增强企业 凝聚力 5、下列选项中，关于职业道德与人生事业成功的关系的正确论述是（A ） A、职业道德是人生事业成功的重要条件 B 、职业道德水平高的人可定能够取得事业的成功 C 、缺乏职业道德的人更容易获得事业的成功 D 、人生事业成功与否与职业道德无关 6、下列说法中，不符合语言规范具体要求的是（ D ） A、语言自然，不呆板 B 、用尊称，不用忌语 C 、语速适中，不快不慢 D 、多使用幽默语言，调节气氛 7、职业纪律是从事这一职业的员工应该共同遵守的行为准则，它包括的内容有（ D ）A、交往 规则 B 、操作程序 C 、群众观念 D 、外事纪律 8、市场经济条件下，不符合爱岗敬业要求的是（D）的观念。 A、树立职业理想 B 、强化职业责任 C 、干一行爱一行 D 、多转行多跳槽 9、下面关于严格执行安全操作规程的描述，错误的是（B） A、每位员工都必须严格执行安全操作规程 B、单位的领导不需要严格执行安全操作规程 C、严格执行安全操作规程是维持企业正常生产的根本保证 D、不同行业安全操作规程的具体内容是不同的 10、在日常工作中，对待不同对象，态度应真诚热情、（ C ） A、尊卑有别 B 、女士优先 C 、一视同仁 D 、外宾优先 11、电位是相对量，随参考点的改变而改变，二电压是（ C ），不随参考点的改变而改变。 A、衡量 B 、变量 C 、绝对量 D 、相对量 12、若干电阻（ A ）后的等效电阻比每个电阻值大。 A、串联 B 、混联 C 、并联 D 、星三角形 13、有“ 220V、100W”和“ 220V、 25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ B ） A、100W灯泡最亮 B 、25W灯泡最亮 C 、两只灯泡一样亮 D 、两只灯泡一样暗
试卷编码： 12GL06000000-60706050030001 第 1 页 共 8 页 职业技能鉴定国家题库 维修电工高级理论知识试卷 注 意 事 项 1、本试卷依据2009年颁布的《维修电工》国家职业标准命制， 考试时间：120分钟。 2、请在试卷标封处填写姓名、准考证号和所在单位的名称。 3、请仔细阅读答题要求，在规定位置填写答案。 一、单项选择(第1题～第160题，每题0.5分，共80分。) 1、( )是企业诚实守信的内在要求。 A 、维护企业信誉 B 、增加职工福利 C 、注重经济效益 D 、开展员工培训 2、下列事项中属于办事公道的是( )。 A 、顾全大局，一切听从上级 B 、大公无私，拒绝亲戚求助 C 、知人善任，努力培养知己 D 、坚持原则，不计个人得失 3、下列关于勤劳节俭的论述中，不正确的选项是( )。 A 、企业可提倡勤劳，但不宜提倡节俭 B 、“一分钟应看成是八分钟” C 、勤劳节俭符合可持续发展的要求 D 、“节省一块钱，就等于净赚一块钱” 4、关于创新的正确论述是( )。 A 、不墨守成规，但也不可标新立异 B 、企业经不起折腾，大胆地闯早晚会出问题 C 、创新是企业发展的动力 D 、创新需要灵感，但不需要情感 5、企业生产经营活动中，促进员工之间团结合作的措施是( )。 A 、互利互惠，平均分配 B 、加强交流，平等对话 C 、只要合作，不要竞争 D 、人心叵测，谨慎行事 6、对自己所使用的工具，( )。 A 、每天都要清点数量，检查完好性 B 、可以带回家借给邻居使用 C 、丢失后，可以让单位再买 D 、找不到时，可以拿其他员工的 7、职工上班时不符合着装整洁要求的是( )。 A 、夏天天气炎热时可以只穿背心 B 、不穿奇装异服上班 C 、保持工作服的干净和整洁 D 、按规定穿工作服上班 8、有关文明生产的说法，( )是正确的。 A 、为了及时下班，可以直接拉断电源总开关 B 、下班时没有必要搞好工作现场的卫生 C 、工具使用后应按规定放置到工具箱中 D 、电工工具不全时，可以冒险带电作业 9、电容器上标注的符号2μ2，表示该电容数值为( )。 A 、0.2μ B 、2.2μ C 、22μ D 、0.22μ 10、磁动势的单位为( )。 A 、Wb B 、A C 、A/m D 、A.m 11、在( )，磁力线由S 极指向N 极。 A 、磁场外部 B 、磁体内部 C 、磁场两端 D 、磁场一端到另一端 12、单位面积上垂直穿过的磁力线数叫作( )。 A 、磁通或磁通量 B 、磁导率 C 、磁感应强度 D 、磁场强度 13、处于截止状态的三极管，其工作状态为( )。 A 、射结正偏，集电结反偏 B 、射结反偏，集电结反偏 C 、射结正偏，集电结正偏 D 、射结反偏，集电结正偏 14、三相半控桥式整流电路电感性负载有续流二极管时，若控制角α为( )，则晶闸管电流平均值等于续流二极管电流平均值。 A 、90° B 、120° C 、60° D 、30° 15、如图所示，该电路的反馈类型为( )。 A 、电压串联负反馈 B 、电压并联负反馈 C 、电流串联负反馈 D 、电流并联负反馈 16、常用的稳压电路有( )等。 A 、稳压管并联型稳压电路 B 、串联型稳压电路 C 、开关型稳压电路 D 、以上都是 17、测量直流电流时应注意电流表的( )。 A 、量程 B 、极性 C 、量程及极性 D 、误差 18、测量直流电压时应注意电压表的( )。 A 、量程 B 、极性 C 、量程及极性 D 、误差 19、喷灯点火时，( )严禁站人。 A 、喷灯左侧 B 、喷灯前 C 、喷灯右侧 D 、喷嘴后 20、测量前需要将千分尺( )擦拭干净后检查零位是否正确。 A 、固定套筒 B 、测量面 C 、微分筒 D 、测微螺杆 21、选用绝缘材料时应该从电气性能、机械性能、( )、化学性能、工艺性能及经济性等方面来进行考虑。 A 、电流大小 B 、磁场强弱 C 、气压高低 D 、热性能 22、永磁材料的主要分类有金属永磁材料、( )、其它永磁材料。 A 、硅钢片 B 、铁氧体永磁材料 C 、钢铁 D 、铝 23、当流过人体的电流达到( )时，就足以使人死亡。 A 、0.1mA B 、10mA C 、20mA D 、100mA 24、常见的电伤包括( )。 考 生 答 题 不 准 超 过 此 线
职业技能鉴定国家题库试卷 维修电工高级操作技能考核试卷1304 考件编号： 注 意 事 项 一、本试卷依据2001年颁布《维修电工》国家职业标准命制。 二、请根据试题考核要求，完成考试内容。 三、请服从考评人员指挥，保证考核安全顺利进行。 试题1、用PLC 改造工作台自动往返控制线路 设计、调试用PLC 控制工作台实现自动往返，要求有必要的过压、失压，短路，过载保护。 1.设计内容： （1）、设计PLC 控制工作台的主电路和控制电路； （2）、电路应具有必要的短路、过载、电气联锁保护。 2、考核要求： （1）写出I/O 点分配表，画出外围接线图。 （2）设计梯形图与指令表。 （3）输入程序并调试。 （4）满分30分，考核时间:60分钟。 试题2、继电-接触式控制线路的设计、安装与调试： 1、 内容及操作要求： 有一台生产设备用双速三相异步电动机拖动，型号为YD123M-4/2,6.5Kw/8Kw,△/2Y,13.8A/17.1A,450/2880r/min,根据加工工艺要求电动机自动切换运转，并且具有过载、短路、欠压、失压保护等。试设计出继电-接触式控制线路，并安装与调试。 2、 考核要求： (1)按设计的电路配齐元件，并检测筛选出技术参数合适的元件。 (2)按图安装并调试。 (3)检查线路，通电对电路进行调试。 (4)本题满分30分，考核时间120分钟。 试题3、检修继电-接触式控制线路电气线路故障 在继电-接触式控制线路电气线路的控制回路中设隐蔽故障2处，考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障。 考核要求 （1）根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。 （2）正确使用工具和仪表。 （3）在考核过程中，带电进行检修时，注意人身和设备的安全。 （4）满分30分，考试时间30分钟。 否定项：故障检修得分未达15分者，本次鉴定操作考核视为不 通过。 试题4、进行三相交流异步电动机检修方面的培训指导 …...考………….生……………答……………题…………不……………准… …………
高级维修电工培训考试题库 （高级工） 高级电工答案 一、填空（100题） 1、开关电器中的灭弧罩，是采用绝缘栅片组成的灭弧栅，即是利用长弧切短灭弧法原理。 2、开关电器常利用变压器油为灭弧介质，是因为：当触头间电弧产生于油中时，油被电弧热量分解成以氧气为主的气体，该气体能将电弧吹灭，故变压器油为优良的灭弧介质。 3、迅速拉长电弧，可使弧隙的电场强度骤降，离子负荷迅速增强，从而加速电弧的熄灭。这种灭弧方法是开关设备中普遍采用的最基本的一种灭弧法。 4、高压负荷开关虽有简单的灭弧装置，但它不能断开短路电流，因此它必须与高压熔断器来切断短路故障。 5、灭弧能力越强，越存在操作过电压。真空断路器的灭弧能力很强，但由于其触头分断时，还存在热电子发射，从而形成金属蒸发电弧，并能在交流电流过零时熄灭，故真空断路器不存在操作过电压。 6、大容量真空断路器，为了提高开断能力，增强灭弧的效果和灭弧能力，一般在触头的周围装上旋弧盘或在电极上开以旋弧槽，形成横向磁场及纵向磁场的磁吹灭弧结构形式。 7、在采用真空断路器单独作为旋转电动机、干式变压器的保护开关
时，都需要在断路器的负荷侧装设过电压保护装置。 8、真空断路器的真空开关管可长期使用而无需定期维护。 9、分闸线圈的电源电压过低，往往使高压断路器发生跳闸失灵的故障。 10、3~35Kv电压互感器高压熔断器熔丝熔断时，为防止继电器保护误动作，应先停止有关保护，再进行处理。 11、电压互感器一次熔丝连接熔断时，可更换加大容量的熔丝。 12、电流互感器接线端子松动或回路断线造成开路，处理时应带线手套，使用绝缘工具，并站在绝缘垫上进行处理。如消除不了，应停电处理。 13、更换电压互感器时，要核对二次电压相位、变压比及计量表计的转向。当电压比改变时，应改变计量表计的倍率及继电保护定值。 14、35Kv变压器有载调压操作可能引起轻瓦斯保护动作。 15、并联电容器的运行电压超过其额定电压1：1倍时，或室内温度超过40o C时，都应将电容器停止运行。 16、并联电容器故障掉闸后，值班人员应检查电容器有无外部放电闪络、鼓肚、漏油、过热等现象。如外部没有明显故障，可停用半小时左右，再试送电一次。如试送不良，则应通过实验检查确定故障点。 17、高压隔离开关在运行中，若发现绝缘子表面严重放电或绝缘子破裂，应立即将高开关分断，退出运行。 18、若错合高压隔离开关时，无论是否造成故障，均应立即再拉开，
2020年职业技能鉴定高级维修电工理论知识复习 试题库及答案（共四套） 2020年职业技能鉴定高级维修电工理论知识复习试题 库及答案（一） 一、单项选择(第1题～第160题。选择一个正确的答案，将相应的字母填入题内的括号中。每题0.5分，满分80分。) 1. 在市场经济条件下，职业道德具有( )的社会功能。 A、鼓励人们自由选择职业 B、遏制牟利最大化 C、促进人们的行为规范化 D、最大限度地克服人们受利益驱动 2. 为了促进企业的规范化发展，需要发挥企业文化的( )功能。 A、娱乐 B、主导 C、决策 D、自律 3. 正确阐述职业道德与人的事业的关系的选项是( )。 A、没有职业道德的人不会获得成功 B、要取得事业的成功，前提条件是要有职业道德 C、事业成功的人往往并不需要较高的职业道德 D、职业道德是人获得事业成功的重要条件 4. 下列关于诚实守信的认识和判断中，正确的选项是( )。 A、一贯地诚实守信是不明智的行为 B、诚实守信是维持市场经济秩序的基本法则 C、是否诚实守信要视具体对象而定 D、追求利益最大化原则高于诚实守信 5. 企业生产经营活动中，要求员工遵纪守法是( )。 A、约束人的体现 B、保证经济活动正常进行所决定的 C、领导者人为的规定 D、追求利益的体现 6. 企业生产经营活动中，促进员工之间平等尊重的措施是( )。 A、互利互惠，平均分配 B、加强交流，平等对话 C、只要合作，不要竞争 D、人心叵测，谨慎行事 7. 关于创新的正确论述是( )。 A、不墨守成规，但也不可标新立异 B、企业经不起折腾，大胆地闯早晚会出问题 C、创新是企业发展的动力 D、创新需要灵感，但不需要情感 8. 电阻器反映导体对电流起阻碍作用的大小，简称( )。 A、电动势 B、功率 C、电阻率 D、电阻 9. 电流流过负载时，负载将电能转换成( )。
国家职业技能鉴定统一试卷 高级维修电工技能考试说明 1.本试卷组卷目的是用于高级维修电工国家职业技能鉴定。本试卷适用于使用电工工具和仪器、仪表，对设备电气部分（含机电一体化）进行安装、调试、维修的人员，本试卷所考核的内容无地域限制。 2.本试卷整卷试题（项目）共有4题,其中安装、改装、调试、试验技能1题,分析故障，检修及编写检修工艺技能1题, 工具、仪器、仪表的使用与维护技能1题,安全文明生产1题。 3.本试卷整体考核时间共计310分钟。 4.其它主要特点说明： （1）本试卷试题的考核要求、评分标准、配分、扣分、得分和现场记录均以表格的形式表示,各项试题配分累计为100分。 （2）技能考试中笔试的部分主要是绘图和在故障排除试题中用笔在图纸上标出故障的范围。 （3）技能试卷中工具、设备的使用与维护第2小题和安全文明生产试题，贯穿于整个技能考试中。 （4）技能试卷中各项技能考试时间均不包括准备时间,准备通知书中的考试时间也是如此。在具体的考试中,各鉴定单位一定要把每一试题的考试准备的时间考虑进去。 （5）维修电工国家职业技能鉴定统一技能试卷每一道试题必须在规定的时间内完成,不得延时;在某一试题考试中节余的时间不能在另一试题考试中使用。
国家职业技能鉴定 （高级）维修电工技能考试准备通知单 一、试卷说明 1．本试卷命题以可行性、技术性、通用性为原则编制。 2．本试卷以原劳动部和机械工业部1996年6月联合颁发的《中华人民共和国维修电工职业技能鉴定规范》高级工的鉴定内容为依据。 3．本试卷所考核的内容无地域限制。 4．本试卷中各项技能考试时间均不包括准备时间。在具体的考试中，各鉴定所（站）应该把每一试题考试准备的时间考虑进去。 5．本试卷中每一道试题必须在规定的时间内完成，不得延时，在某一试题考试中节余的时间不能在另一试题考试中使用。 二、工具、材料和设备的准备 工具、材料和设备的准备仅针对一名考生而言，鉴定所（站）应根据考生人数确定具体数量（详见附表）。 三、考场准备 1．考场面积60米２、设有10个考位，每个考位有一个工作台，每个工作台的右上角贴有考号，考场采光良好，不足部分采用照明补充，保证工作面不小于100IX/m２的照度。 2．考场应干净整洁、空气新鲜，无环境干扰。 3．考场内应设有三相电源并装有触电保护器。 4．考前由考务管理人员检查考场各考位应准备的器材、工具是否齐全，所贴考号是否有遗漏。 四、人员要求 1．监考人员与考生比例为1：10。 2．考评员与考生比例为1：5。 3．医务人员1名。 五、其它 本试卷总的考试时间为310分钟（不包括准备时间）。
维修电工高级工考试题及答案 13.>三相桥式可控整流电路中,每只晶闸管流过的平均电流值是负载电流的 1/3。 ( ) 答案:? 维修电工高级工理论复习题合并卷 14.>三相桥式半控可控整流电路中，一般都用三只二极管和三只晶闸管。 ( ) 答案:? 一、判断题(正确的请在括号内打“?”，错误的请在括号内打 “×”，每题2分，共80分) 单位部门 15.>三端集成稳压器的输出端有正、负之分，使用时不得用错。 ( ) 1.>直流力矩电动机的电枢电流可以很大。 ( ) 姓名准考证号 答案:? 答案:× 16.>绕线转子异步电动机串级调速效率很高。 ( ) 2.>直流电源可利用斩波器 将其电压升高或降低。 ( ) 考场准考证号答案:? 答案:× 17.>目前国内生产的晶闸管中频电源中，逆变器多采用谐振式换流电路。 ( ) 3.>直流电机最常见的故障是换向火花过大。 ( ) 答案:? 答案:? 18.>理想集成运放两输入端电压都近似为零。 ( ) 4.>斩波器又称滤波器。( ) 答案:× 答案:× 19.>开环系统对负载变化引起的转速变化不能自我调节，但对其他外界扰动是 能自5.>在组合逻辑电路中，数字信号的传递是双向的，即具有可逆性。 ( ) 我调节的。 ( ) 答案:×
答案:× 6.>在梯形图中串联触点和并联触点使用的次数不受限制。 ( ) 20.>开环调速系统不具备抗干扰能力。 ( ) 答案:? 答案:? 7.>有差调速系统是依靠偏差进行调节的，无差调速系统是依靠偏差的积累进行调节21.>晶闸管逆变器是一种将直流电能转变为交流电能的装置。 ( ) 答案:? 的。 ( ) 22.>交-交变频调速的调速范围很宽。 ( ) 答案:? 8.>移位寄存器可以将数码向左移，也可以将数码向右移。 ( ) 答案:× 23.>寄存器的内部电路主要是由触发器构成的。 ( ) 答案:? 答案:? 9.>液晶显示器是靠反光来显示数字。 ( ) 24.>集成运算放大器的输入失调电压值大，比较好。 ( ) 答案:? 10.>无刷电动机是直流电动机。 ( ) 答案:× 线装订 25.>集成运算放大器的输入级采用的是差动放大器。 ( ) 答案:? 11.>微型计算机的核心是微处理器。 ( ) 答案:? 26.>机械传动中齿轮传动应用最广。 ( ) 答案:? 12.>使用晶体管参数测试仪时，必须让仪器处在垂直位置时才能使用。 ( ) 答案:? 27.>对无分支磁路，若已知磁通势求磁通大小，一般都是采用“试算法”进行计算。答案:? 1 二、选择题(请将正确答案的代号填入括号内，每题2分，共80分) ( ) 自整角机的结构类似于( )。 1.>答案:? 28.>调速系统的调速范围和静差率是两个互不相关的调速指标。 ( ) A(直流 电动机 B(笼型异步电动机答案:× C(同步电动机 D(绕线型异步电动机 29.>电压微分负反馈也是反馈环节。 ( ) 答案:D
考件编号: 注 意 事 项 一、本试卷依据2001年颁布的《维修电工 国家职业标准》命制； 二、本试卷试题如无特别注明，则为全国通用； 三、请考生仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答或口答； 四、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。 试题1、安装和调试如下步进电动机转速控制电路 考核要求： （1）装接前先要检查器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。 （2）在规定时间内，按图纸的要求进行正确、熟练地安装，正确连接仪器与仪表，能正确进行调试。 （3）正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。 （4）满分50分，考试时间150分钟。 考 生 答 题 不 准 超 过 此 线
考件编号: 试题2、用PLC改造三相异步电动机双重联锁正反转启动反接制动的控制电路，并且进行安装与调试（1） 考核要求： （1）电路设计：根据给定的继电控制电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。（2）程序输入及调试：熟练操作PLC键盘，能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。 （3）满分40分，考试时间60分钟。 试题3、用晶体管特性图示仪观察晶体管的特性曲线 考核要求： （1）按照晶体管特性图示仪使用说明书，调整各旋钮，使荧光屏上显示一簇输出特性曲线。（2）满分10分，考核时间20分钟。 否定项：损坏仪器、仪表，扣10分。
高级维修电工试题及答案 一、选择题 1. 在直流电路中，基尔霍夫第二定律的正确表达式是（B ）。 （A）E= 0（B）E= 0（C）刀I只0（D）刀非0 2. 共发射级放大电路中，当负载电阻增大时，其电压放大倍数的值将（C ）（A）不变（B）减小（C）增大（D）迅速下降 3. 把3块磁体从中间等分成6块可获得（D ）个磁极。 （A） 6 （B） 8 （C） 10 （D） 12 4. 以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是（C ）。（A）铁（B）镍（C）黄铜（D）钻 5. 在铁磁物质组成的磁路中，磁阻是非线性的原因是（A ）是非线性的。（A）磁导率（B）磁通（C）电流（D）磁场强度 6. 示波器中的扫描发生器实际上是一个（A）振荡器。 （A）正弦波（B）多谐（C）电容三点式（D）电感三点式 7. 线圈自感电动势的大小与（D）无关。 （A）线圈中电流的变化率（B）线圈的匝数（C）线圈周围的介质（D）线圈的电阻
8. 互感器线圈的极性一般根据(D )来判定。 (A)右手定则(B)左手定则(C)楞次定律(D)同名端 9. 用晶体管图示仪观察共发射极放大电路的输入特性时，(D )。 (A) X轴作用开关置于基极电压，Y轴作用开关置于集电极电流 (B) X轴作用开关置于集电极电压，Y轴作用开关置于集电极电流 (C) X轴作用开关置于集电极电压，丫轴作用开关置于基极电压 (D) X轴作用开关置于基极电压，Y轴作用开关置于基极电流 10. 同步示波器采用触发扫描方式，即外界信号触发一次，就产生(A )个扫描电压波形。 (A) 1 (B) 2 (C) 3 (D) 4 11. 直流电动机的换向极极性与顺着电枢转向的下一个主极极性(B)。 (A)相同(B)相反(C)串联(D)并联 12. SR-8型双踪示波器中的电子开关有(D)个工作状态。 (A) 2 (B) 3 (C) 4 (D) 5 13. 在实际调整模拟放大电路的静态工作点时，一般是以(A)为准。 (A) lb (B) Ic (C) Uce (D) Ube 14. 直流放大器中，产生零点飘移的主要原因是(D )的变化。 (A)频率(B)集电极电流(C)三极管(D)温度
维修电工高级工试题库 单选二 2-1、一般电路由电源、( A )和中间环节三个基本部分组成。 A、负载 B、电压 C、电流 D、电动势 2-2、绝缘材料的电阻受( A )、水份、灰尘等影响较大。 A、温度 B、干燥 C、材料 D、电源 2-3、全电路欧姆定律指出：电路中的电流由电源( D )、内阻和负载电阻决定。 A、功率 B、电压 C、电阻 D、电动势 2-4、电位是( D )，随参考点的改变而改变，而电压是绝对量，不随参考点的改变而改变。 A、常量 B、变量 C、绝对量 D、相对量 2-5、一般电路由( D )、负载和中间环节三个基本部分组成。 A、电线 B、电压 C、电流 D、电源 2-6、基尔霍夫定律的( A )是绕回路一周电路元件电压变化为零。A、回路电压定律B、电路功率平衡C、电路电流定律D、回路电位平衡 2-7、如图所示，A、B两点间的电压UAB为( D )。? A、–18V B、+18V C、–6V D、8V 2-8、使用电解电容时( B )。 A、负极接高电位，正极接低电位 B、正极接高电位，； C、负极接高电位，负极也可以接高电位 D、不分正负；
2-9、( D )反映导体对电流起阻碍作用的大小。 A、电动势 B、功率 C、电阻率 D、电阻 2-10、伏安法测电阻是根据( A )来算出数值。 A、欧姆定律 B、直接测量法 C、焦耳定律 D、基尔霍夫定律 2-11、并联电路中加在每个电阻两端的电压都( B )。 A、不等 B、相等 C、等于各电阻上电压之和 D、分配的电流与各电阻值成正比 2-12、电功率的常用单位有( D )。 A、焦耳 B、伏安 C、欧姆 D、瓦、千瓦、毫瓦 2-13、电容器上标注的符号2μ2，表示该电容数值为( B )。 A、0.2μ B、2.2μ C、22μ D、0.22μ 2-14、磁动势的单位为( B )。? A、Wb B、A C、A/m D、A.m 2-15、在( B )，磁力线由S极指向N极。 A、磁场外部 B、磁体内部 C、磁场两端 D、磁场一端到另一端 2-16、单位面积上垂直穿过的磁力线数叫作( C )。 A、磁通或磁通量 B、磁导率 C、磁感应强度 D、磁场强度 2-17、铁磁性质在反复磁化过程中的B-H关系是( B )。 A、起始磁化曲线 B、磁滞回线 C、基本磁化曲线 D、局部磁滞回线
注 意 事 项 一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。 二、请根据试题考核要求，完成考试内容。 三、请服从考评人员指挥，保证考核安全顺利进行。 试题1、PLC 控制三电机顺序启停的设计、安装与调试 考试时间：150分钟 考核方式：实操＋笔试 本题分值：40分 具体考核要点：PLC 控制三电机顺序启停的设计、安装与调试 1、任务： 某一生产线的末端有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动，启动时要求按10s 的时间间隔，并按M1→M2→M3的顺序启动；停止时按15s 的时间间隔，并按M3→M2→M1的顺序停止。皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。三级皮带运输机如下图所示。 M3M2M1.... 图 1.1.2-6 2、要求： ①工作方式设置：手动时要求按下手动启动按钮，做一次上述过程。自动时要求按下自动按钮，能够重复循环上述过程。 ②有必要的电气保护和互锁 笔试部分： （1）正确识读给定的电路图；写出下列图形文字符号的名称。 QS （ ）；FU1（ ）；KM1（ ）。 （2）正确使用工具；简述螺丝刀使用注意事项。 （3）正确使用仪表；简述指针式万用表电阻挡的使用方法。 答: 考 生 答 题 不 准 超 过 此 线
（4）安全文明生产，标示牌是何种安全用具? 答： 操作部分： （5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC 控制I/O口（输入/输出）接线图。 （6）安装与接线： 按照电气安装规范 ①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。 ②按PLC控制I/O口（输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出端要用接线端头。 （7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。 （8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。 笔答部分答题纸 1、PLC接线图 2、PLC梯形图

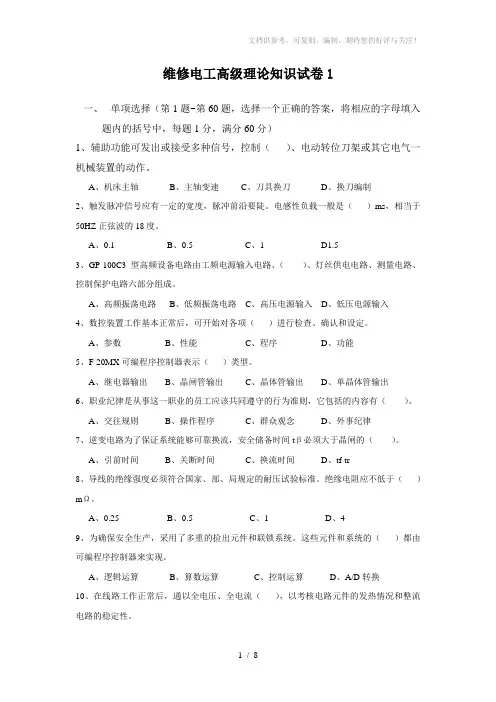

维修电工高级理论知识试卷1 一、单项选择（第1题~第60题，选择一个正确的答案，将相应的字母填入 题内的括号中，每题1分，满分60分） 1、辅助功能可发出或接受多种信号，控制（）、电动转位刀架或其它电气一机械装置的动作。 A、机床主轴 B、主轴变速 C、刀具换刀 D、换刀编制 2、触发脉冲信号应有一定的宽度，脉冲前沿要陡。电感性负载一般是（）ms，相当于50HZ正弦波的18度。 A、0.1 B、0.5 C、1 D1.5 3、GP-100C3型高频设备电路由工频电源输入电路、（）、灯丝供电电路、测量电路、控制保护电路六部分组成。 A、高频振荡电路 B、低频振荡电路 C、高压电源输入 D、低压电源输入 4、数控装置工作基本正常后，可开始对各项（）进行检查、确认和设定。 A、参数 B、性能 C、程序 D、功能 5、F-20MX可编程序控制器表示（）类型。 A、继电器输出 B、晶闸管输出 C、晶体管输出 D、单晶体管输出 6、职业纪律是从事这一职业的员工应该共同遵守的行为准则，它包括的内容有（）。 A、交往规则 B、操作程序 C、群众观念 D、外事纪律 7、逆变电路为了保证系统能够可靠换流，安全储备时间tβ必须大于晶闸的（）。 A、引前时间 B、关断时间 C、换流时间 D、tf-tr 8、导线的绝缘强度必须符合国家、部、局规定的耐压试验标准。绝缘电阻应不低于（）mΩ。 A、0.25 B、0.5 C、1 D、4 9、为确保安全生产，采用了多重的捡出元件和联锁系统。这些元件和系统的（）都由可编程序控制器来实现。 A、逻辑运算 B、算数运算 C、控制运算 D、A/D转换 10、在线路工作正常后，通以全电压、全电流（），以考核电路元件的发热情况和整流电路的稳定性。
