电工电子技术复习题
第一章 电路的基本概念与基本定律
1. 在交流电路中电流和电压的大小和方向都随时间做_ 变化，这样的电流、电压分别称做交变电流、交变电压，统称为__ ___。
2. 负载增加一般指负载 增大.
3. 已知图2所示电路中的U S =10 V ，I S = 13 A 。电阻R1和R2消耗的功率由( )供 给 。 A. 电压源 B. 电流源 C. 电压源和电流源
R 1
图2
4. 关于电位下列说法不正确的是( )。
A. 参考点的电位为零，某点电位为正，说明该点电位比参考点高
B. 参考点的电位为零，某点电位为负，说明该点电位比参考点低
C. 电路中两点间的电压值是固定的，与零电位参考点的选取有关 5. 电路如图所示, U S 为独立电压源, 若外电路不变,
仅电阻R 变化时, 将会引起( )
A. 端电压U 的变化
B. 输出电流I 的变化
C. 电阻R 支路电流的变化
图1
1.
在图3中，(1)试求电流I ；(2)计算理想电压源和理想电流源的功率，并说明是取用的还是发出的功率。
图3
第二章电路的分析方法
1.根据戴维宁定理，任何一个有源二端线性网络都可以用一个和
的串联组合电路来代替。
2.
3.电路如图4所示，试计算电阻R L上的电流I L；(1) 用戴维宁定理；(2) 用诺顿定理。
图4
第三章
1.电容、电感和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容和电感是_ __元件，电阻是_ ___元件。
2.在自感应现象中，自感电动势的大小与（）成正比。
A. 通过线圈的原电流
B. 通过线圈的原电流的变化
C. 通过线圈的原电流的变化量
3.在直流稳态时，理想电感元件上（）
A. 有电流，有电压
B. 有电流，无电压
C. 无电流，有电压
4.有一RC电路如图5(a)所示，其输入电压如图5(b)所示。设脉冲宽度T = RC。试求负脉
冲的幅度U?等于多大才能在t = 2T时使u c= 0。设u c(0) = 0。
图5
5.在图4（a）所示的电路中，u为一阶跃电压，如图4(b)所示，试求i3和u c。
设u
c(0) = 1V。
图4
第四章
1.感抗大小和电源频率成正比，与线圈的电感成（）
Ａ. 正比Ｂ. 反比Ｃ. 不定
2.电容具有通交流阻（）的性能
A. 直流
B. 脉动直流电
C. 交直流电
3.正弦交流电的三要素分别是振幅、频率和（）
A. 电流
B. 电压
C. 初相
4.在纯电容电路中电流超前电压（）
Ａ. １／５Ｂ. ３π/2 C. π/2
5.无功功率中无功的含义是（）
A. 消耗
B. 交换
C. 工作
6.交流电在单位时间内完成周期性变化的次数叫做（）
A. 频率
B. 周期
C. 角频率
7. 图3所示 正 弦 电 路 中，R X L ==10Ω，U U AB BC =， 且 U
与 I 同 相， 则 复 阻 抗 Z 为 ( )。 A. ()55+j Ω B. ()55-j Ω
C.
1045∠?
Ω 图3
8. 在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ ）。 A. 减少负载的工作电流 B. 减少负载的有功功率 C. 减少线路的功率损耗
9. 可以通过改变电容来调节RLC 串联电路的谐振频率，若要使谐振频率增大一倍，则电容应（ ）
A. 大4倍
B. 大2倍
C. 减至4
1
10. 电感线圈具有 的性能。
11. 正弦交流电的三要素是 、 和 。
12. 如将两只额定电值为220/100W 的白炽灯串联接在220V 的电源上，每只灯消耗的功率为（ ），设灯阻未变。
A. 100W
B. 50W
C. 25W
13. 在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ ）。 A. 减少负载的工作电流 B. 减少负载的有功功率
C. 减少线路的功率损耗
第五章
1. 三相电源的中线一般是接地的，所以中线又称_ __线。三相电源三相绕组的首端引出的三根导线叫做__ _线。
2. 己知i 1=20sinωtA ，i 2=20sin(ωt -1200)A, i 3=20sin(ωt+1200)A ，则i 1+i 2+i 3= 。
3. 三相对称的额定工作电压为380V ，有我国供电系统供电，该三相负载应接成（ ） A. 三角形接法 B. Y 形接法
C. 两种接法都不行
4. 三个相同的灯泡做星形连接时，在三相四线制供电线路止，如果零线断开，则（ ） A. 三个灯泡都变暗 B. 三个灯泡都变亮
C. 三个的灯泡亮度不变
j L
.
X
5.对称三相交流电路，下列说法正确的是（）
A. 三相交流电路各相之间相位差为1200
B. 三相交流电路各相之间周期相差2/3T
C. 三相交流电路之间频率之差2F/3
第六章
1.变压器的铁心构成电磁感应所需的__ ，铁心常用薄的硅钢片相叠而成目的是为了减少_ ___损耗.
2.对于理想变压器，如果一次绕组与二次绕组匝数之比为N，则一、二次绕组电压之比为，电流之比为。
3.变压器工作时有功率损耗，功率损耗有和两部分构成。
4.
5.指出下面正确的句子是（）
A. 变压器可以改变交流电的电压
B. 变压器可以改变直流电的电压
C. 变压器可以改变交流电压，也可以改变直流电压
6.三相异步电动机旋转磁场的方向是由三相电源的（）决定。
A. 相序
B. 相位
C. 频率
7.理想变压器的原副线圈匝数比为4：1若在原线圈上加U=1414Sin100Ttv的交流电压，则在副线圈的两端用交流电压表测的电压是（）
A. 250V
B. 353.5V
C. 220V
8.变压器主要由铁心和（）组成
A. 绕组
B. 铁皮
C. 绝缘漆
9.铁心是变压器的磁路部分，为了（），铁心采用两面涂有绝缘漆或氧化膜的硅钢片叠装而成。
A. 增加磁阻减小磁通
B. 减小磁阻，增加磁通
C. 减小涡流和磁滞损耗
10.磁性物质的磁导率μ不是常数，因此（）。
A. B与H不成正比
B. Φ与B不成正比
C. Φ与I成正比
1.为减少涡流损耗，交流铁心线圈中的铁心由钢片（）叠加而成
A. 垂直磁场方向
B. 顺磁场方向
C. 任意
11.
第七章
1. 一单相电动机的铭牌标明；电压220V ，电压3A ，功率因数0.8，这台电动机 的有功功率为_ ，视在功率为_ 。
2. 电动机的定子是由 、 、和 _ 组成。
3. 旋转磁场的转速与（ ） A. 电压电源成正比
B. 频率和磁极对数成正比
C. 频率成正比，与磁极对数成反比
6. 三相异步电动机的转矩T 与定子每相电源电压U 1（ ）
A. 成正比
B. 平方成比例
C. 无关 4. 对称三相电路的有功功率3cos L L P U I ?=，其中?角为（ ）
A. 线电压与线电流之间的相位差
B. 相电压与相电流之间的相位差
C. 线电压与相电压之间的相位差
7. 已知Y 100L1 ? 4型异步电动机的某些额定技术数据如下：额定输出功率为2.2kW , 额定工作电压为380V, 星形接法，额定转速为1420r/min ，cos ? = 0.82 ，η = 81%；试计算：(1) 相电流和线电流的额定值及额定负载时的转矩；(2) 额定转差率及额定负载时的转子电流频率。设电源频率为50Hz.
1. 已知Y 132S- 4型三相异步电动机的额定技术数据如下：
电源频率为50Hz 。试求额定状态下的转差率s N ，电流I N 和转矩T N ，以及起动电流I st ，起动转矩T st ，最大转矩T max 。 .
第十章
1. 在图1中，SB1为 按钮，SB2为 按钮。
2. 热继电器对三相异步电动机起 作用。
3.在继电接触器控制系统中，常用来实现接通和断开电动机或其他设备的主电路器件是（）
A. 热继电器
B. 交流接触器
C. 中间继电器
4.在电动机的继电接触器控制线路中零压保护是（）
A. 防止电源电压降低后电流增大，烧坏电动机
B. 防止停电后再恢复供电时，电动机自行起动
C. 防止电源断电后电动机立即停车而影响正常工作
5.根据图6接线做实验时，将开关Q合上后，发现有下列现象，试分析和处理故障：（1）按下起动按钮SB2，电机不能正常运行，分析故障原因并改正电路；(2)根据改正电路，按下起动按钮SB2，接触器KM不动作；(3) 按下起动按钮SB2，接触器KM动作，但电动机不转动；(4) 按下起动按钮SB2，电动机转动，但一松手电机就不转。
图6
6.根据图7接线做实验时，将开关Q合上后按下起动按钮SB2，发现有下列现象，试分析和处理故障：(1)接触器KM不动作；(2)接触器KM动作，但电动机不转动；(3)电动机转动，但一松手电机就不转；(4)接触器动作，但吸合不上；(5)接触器触点有明显颤动，噪声较大；(6)接触器线圈冒烟甚至烧坏。
图7
第十二章
1、通过人体的电流在0.05A以上会有生命危险，因此一般把的电压作为安全电压。
2、区别工作接地、保护接地和保护接零。为什么在中性点接地系统中，除采用保护接零外，还要采用重复接地？
3、按接地的目的不同，主要可分为，和三种方式。
1、阐述采用保护接地和重复接地的作用与意义。
2、区别工作接地、保护接地和保护接零。为什么在中性点接地系统中，除采用保护接零外，还要采用重复接地？
第十三章
1、有一准确度为1.0级的电压表，其最大量程为50V，如用来测量实际值为25V的电压时，则相对测量误差为。

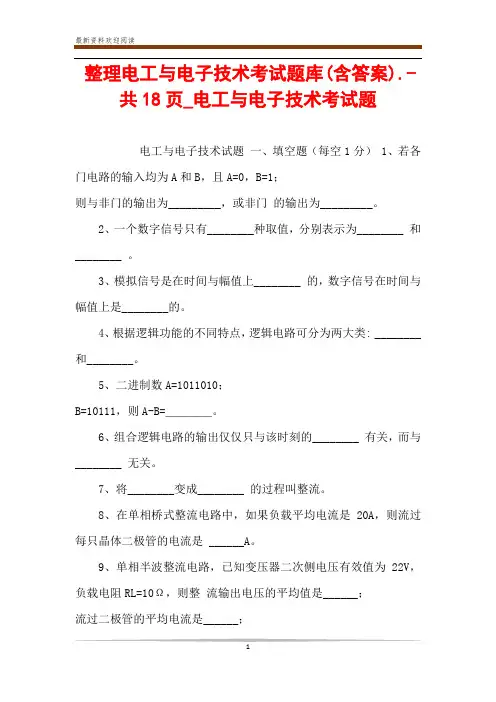

电工与电子技术试题 一、填空题(每空1分) 1、若各门电路的输入均为A与B,且A=0,B=1;则与非门的输出为_________,或非门的输出 为_________。 2、一个数字信号只有________种取值,分别表示为________ 与________ 。 3、模拟信号就是在时间与幅值上________ 的,数字信号在时间与幅值上就是________的。 4、根据逻辑功能的不同特点,逻辑电路可分为两大类: ________ 与________。 5、二进制数A=1011010;B=10111,则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关,而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中,如果负载平均电流就是20A,则流过每只晶体二极管的电流就是 ______A。 9、单相半波整流电路,已知变压器二次侧电压有效值为22V,负载电阻RL=10Ω,则整流输 出电压的平均值就是______;流过二极管的平均电流就是______;二极管承受的最高反向 电压就是______。 10、三极管就是________控制元件,场效应管就是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。 13、作放大作用时,场效应管应工作在区。 14、放大电路的静态工作点通常就是指__、与_。 15、某三级放大电路中,测得Av1=10,Av2=10,Av3=100,总的放大倍数就是_。
