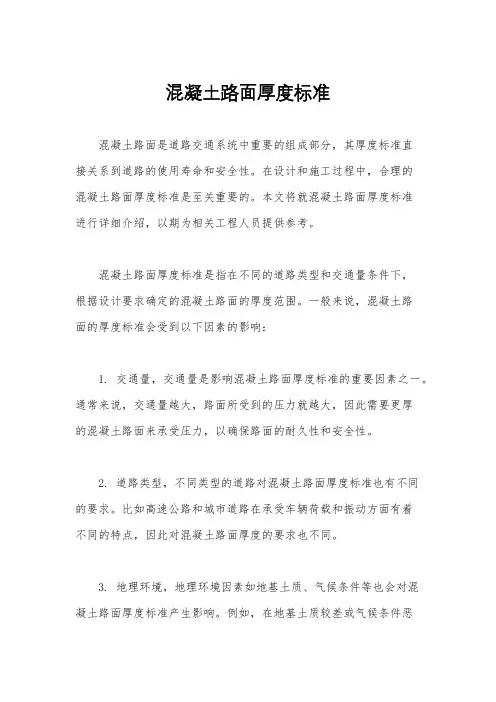

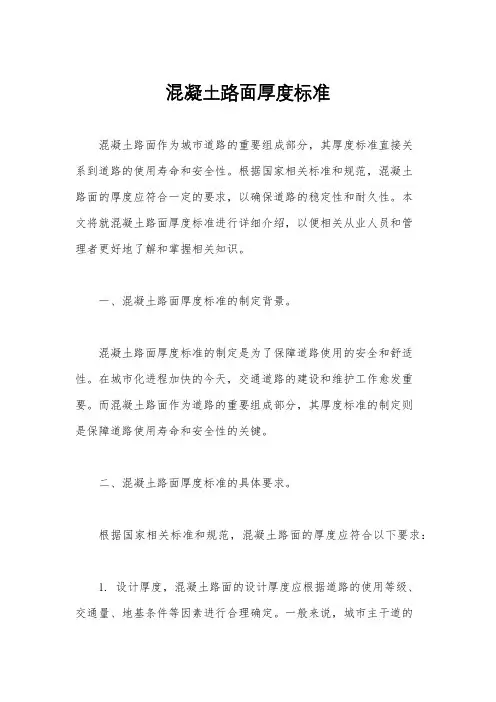

【学员问题】水泥混凝土路面水泥板的厚度是多少?
【解答】严格地说，水泥板的厚度要根据路线设计基准期内标准轴载累计作用的次数，综合考虑基层和水泥混凝土弯拉强性模量等诸多因素进行计算
交通量、路基状况等条件不同，所计算出的水泥板的厚度是不同的。农村公路尤其是镇村四级公路面广量大，按照标准和设计程序计算每条路水泥板的厚度也是不现实的。对水泥板的厚度，《公路水泥混凝土路面设计规范》依据交通等级推荐了范围：在中等交通条件下，三级、四级路为20-24cm；轻交通为 22cm，虽未明确最低厚度，但是要求钢纤维混凝土面层的最小厚度为14cm.按照钢纤维混凝土面层厚度通常是普通混凝土面层厚度的0.65~0.75倍推算，普通水泥混凝土的最小厚度应该为18~21cm.

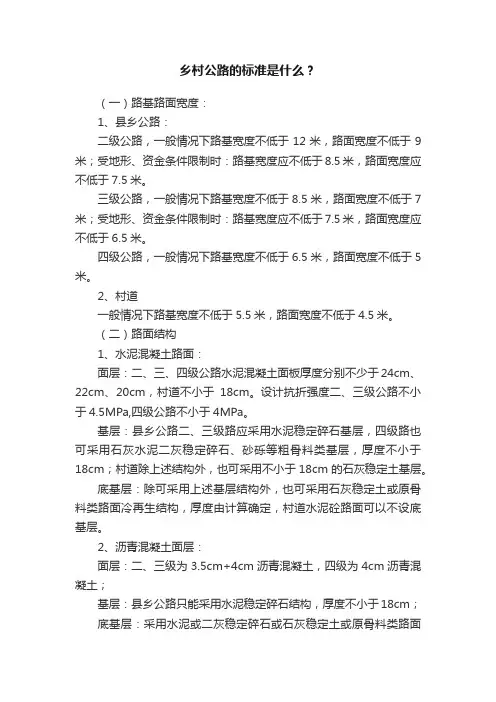

通过近几年工作实践，结合规范要求。农村公路采用水泥混凝土路面时，应分两种不同情况，确定水泥板的厚度：一是做二灰结石基层。二级、三级公路板厚不宜小于20cm，四级路板厚不小于18cm；二是不做二灰结石基层，主要是指四级公路。原老路为沥青路面或砂石路面的四级公路，当强度满足要求，即路面弯沉值130（0.01mm），在对坑塘修补整平后，可直接铺筑20cm水泥混凝土路面。这样，既能满足长远使用要求，又节省投资，对经济欠发达的地区来说，可以减轻配套
旧水泥混凝土路面检测--
CHANGSHA UNIVERSITY OF SCIENCE & TECHNOLOGY 题目：旧水泥路面检测评价 学生姓名： 学号： 指导教师：秦志斌 2016年 4 月
摘要 原有旧水泥混凝土路面大修、改建一般采用加铺沥青面层的方式，加铺层设计是在对现有路面结构性能作出正确评定的基础上进行的。为此，需要对原有混凝土路面的损坏状况进行调查和评价，对路面的结构状况、承载能力进行检测和评定。根据评定结果，可以判断路面是否需要加铺或预估剩余使用寿命，分析路面损坏的原因及提出处理措施，由此提出具体的改建方案和对策。根据调查结果正确评定现有路面的使用状况是旧路面维修的关键。 一、旧水泥路面检测及意义 路面检测数据是路面使用性能评价和预测的前提，也是进行道路养护和改扩建的主要依据。准确详实的检测结果，是对原路面进行使用性能评价及制订沥青加铺层设计方案的前提条件。通过对旧水泥路面的检测与评定，了解路面的结构现况，采取相应的修复措施，并为加铺层结构设计提供依据。
在沥青层加铺前，掌握原水泥混凝土路面实际破坏、病害类型、破坏程度等情况，并对破损的水泥板进行处治，使水泥板处于稳定的状态，为道路改造设计提供依据，对保证沥青加铺层的稳定、耐久性具有十分重要的意义。这也是解决反射裂缝和保证加铺成功至关重要的一环。 二、旧水泥路面检测内容 旧水泥路面检测分为路面损坏状况检测、原路面承载能力检测、平整度及抗滑性能调查。在旧水泥混凝土路面改造之前，需对旧水泥混凝土路面进行调查，旧水泥混凝土路面调查检测内容主要包括： （1）公路修建及养护技术资料：路面结构及材料组成、接缝构造及养护历史等； （2）路面损坏状况：损坏类型、轻重程度、范围等； （3）路面结构强度：路表弯沉、接缝传荷能力、板厚等； 对原水泥路面路况、路表弯沉、板厚、接缝
水泥混凝土路面板底脱空原因 水泥混凝土路面交付使用后，在交通荷载和环境的作用下，会逐渐在板块和基层之间出现空隙，即产生局部脱空，或称之为原始脱空区。混凝土路面的局部脱空现象较为常见且分布较广。脱空的出现对水泥混凝土路面板的受力极为不利的，因为它改变了路面的力学结构，使弹性地基上的弹性薄板受力形式不复存在，取而代之的是一种类悬臂梁或类简支梁受力模式（如图1）。加上混凝土抗弯拉强度很低，脱空后路面一般会迅速断裂、破碎。如果不及时采取相应的措施，随着水的浸入，在行车荷载的作用下，经过反复抽吸循环，将使脱空面积加大，面板更容易产生破裂。严重影响行车质量和路面的使用寿命，也会增加后期的维修费用和难度。板底脱空产生的原因如下： （一）基层材料选择不合理 基层材料级配不够合理或细料太多，不耐冲刷，稳定性、防冻性差，容易形成脱空。 （二）接缝、裂缝未及时填封 接缝料损坏或缺失，造成水的浸入。水的渗入使基层材料强度、刚度进一步降低，此时在荷载的作用下，强度较低的路面就会出现比其他部位更大的变形，且很难恢复而形成脱空。浸入的水在荷载作用下在板下流动，冲刷基层表面。在反复的挤压和抽吸作用下，挤水与基层材料中的细料形成泥浆，沿接缝缝隙喷溅而出，使脱空面积进一步增大，形成恶性循环。 （三）水泥混凝土路面自身的缺陷 水泥混凝土路面基层材料的刚度远小于水泥混凝土路面的刚度，在行车荷载的作用下，面层和基层对弯沉变形的恢复不一样，导致面板在荷载离开后恢复原状，而基层残留部分变形无法恢复，因此出现基层与路面板的脱离，形成脱空。
日趋增大的交通量和重载、超载车的不断增多，更加剧了脱空病害的产生与发展。 （四）路面排水系统的缺陷 路面排水系统存在缺陷，使本应及时排走的水大量长时间滞留在路面上，势必路面积水会下渗至基层，造成局部基层软化，下沉形成脱空。 （五）路基密实度不足 路基密实度不足，尤其是高填方路段，由于路基填筑材料的不均匀性，造成工后沉降也不均匀，从而形成板底脱空。填石路堤未振动夯实或路基设计填土高度较低，当两侧为农田或渔塘时，会导致地下水位升高，地下毛细水浸蚀基层使局部强度降低也会出现脱空现象。 （六）自然环境因素的影响 温度和湿度的变化也对面板产生影响，很容易引起板的翘曲变形；为避免过大的温度应力使面板断裂或拱起而设置的纵缝、横缝，随着面板的收缩、膨胀、裂缝也随着张开、闭合，这些都为水的浸入创造了条件。 刚性路面板下脱空,主要有三方面的因素。(1)由于板与板之间传荷能力降低,车辆荷载对板的不同部位产生的压应力不同,导致基层的塑性变形不同。(2)地表水的入渗在板的不同空间部位强度上存在很大差别,致使基层强度不均,变形不均,引发唧泥冲刷作用。(3)高填方路堤侧面的临空面易造成侧向变形不均以及路基的不均匀沉降等,是板下脱空的主要原因。板下脱空出现后,随着路面使用年限的增加,如不及时治理,脱空区的分布范围将逐渐扩大。2板下脱空的工程治理[2],[3]水泥混凝土路面最严重的病害是路面板的断裂,而断裂往往是由板下脱空引起的。解决板下脱空问题,可改变路面板不利的受力条件,延长路面使用寿命。灌浆技术是解决这一问题有效的工程治理方法,它是通过对水泥混凝土板下压注水泥浆、水泥粉煤灰膨润土浆液或水泥砂浆达到稳定水泥混凝土板块的目的,改善地基的物理力学性能,起到防渗、堵漏和加固的作用。
浅析旧水泥混凝土路面改造方案 【摘要】随着交通流量及其行驶频度的逐渐增长，对城市道路的要求也在逐步的提高，而道路水泥混凝土路面直接影响着城市道路的使用寿命。本文主要分析了水泥混凝土路面的现状及其相应病害的原因，并对于旧水泥混凝土路面的改造方案进行了设计，希望能够产生积极的影响。 【关键词】水泥混凝土；路面改造；方案；病害原因 中图分类号：tu528.45文献标识码： a 文章编号： 1.前言： 水泥混凝土路面具有造价底，施工工艺简单与优点。在我国公路交通运输网中，占有相当重要的位置。但水泥混凝土路面也存在着乘车舒适性差，后期养护工程量大，维修费用高与诸多问题。目前，许昌市区水泥路面约40km，基本上是上世纪八十年代中期至九十年代初建成的。如今，大部分路段已出现表面磨损，光滑，断角，断板，脱空与病害。市政管养中心普遍采用的是挖除破损板块与快速修补混凝土技术，对于破坏比较严重的路段，多采用拆毁重建的方法来处理。这些补救措施造价较高，在养护资金日益紧张的情况下，探索一种既经济又适用的合理改造方案，无疑是十分有益的。 2.水泥混凝土路面的现状和结构形式 2.1水泥混凝土路面的现状 由于我国水泥、黄沙和碎石等材料丰富，筑路用优质沥青较少，
水泥混凝土路面在各种等级的公路上得到普遍的推广。 但是，众所周知，由于我国经济发展迅猛，通车几年的公路，其实际车流量就已超过设计年限末的交通量，加之车辆超载现象普遍，公路部门又未能有效制止，水泥混凝土路面病害发展势头迅猛，而且数量较大。一方面养护资金有时不是十分充足，有些病害不能及时修复；另一方面，由于道路建设任务繁重，对道路养护普遍不够重视，参与道路养护的多是些经验不足责任心不强，无法准确判断病害的原因，不能拟订出正确的出处治方案，水泥砼路面病害得不到正确的修复，很快又会重新萌发，导致了又坏，坏了又修的恶性循环，既浪费养护资金，又加重病害程度。 2.2水泥混凝土路面的结构形式 水泥混凝土路面结构一般由水泥砼面层、基层、底基层、和垫层组成。通常基层采用水泥稳定类材料、二灰稳定类、级配碎砾石等材料铺筑，底基层除上述材料外，也可采用水泥稳定土、石灰稳定土、二灰稳定土、石灰工业废渣或其它适宜的当地材料铺筑。在潮湿状态路基处，才设置水稳性好的粒料类垫层。 众所周知，水是道路的天敌，过去设计施工的基层和底基层材料普遍怕水，不耐冲刷。某些道路排水设施存在先天不足。 3.水泥混凝土路面病害的种类和原因 3.1病害的种类 水泥混凝土路面病害的主要类型如下：
1总则 1．0．1 为适应交通运输发展和公路建设的需要，提高水泥混凝土路面的设计质量和技术水平，保证工程安全可靠、经济合理，制定本规范。 1．0．2 本规范适用于新建和改建公路和水泥混凝土路面设计。1．0．3 水泥混凝土路面设计方案，应根据公路的使用任务、性质和要求，结合当地气侯、水文、土质、材料、施工技术、实践 经验以及环境保护要求等，通过技术经济分析确定。水泥混 凝土路面设计应包括结构组合、材料组成、接缝构造和钢筋 配制等。水泥混凝土路面结构应按规定的安全等级和目标可 靠度，承受预期的荷载作用，并同所处的自然环境相适应， 满足预定的使用性能要求。 1．0．4 水泥混凝土路面设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语、符号 2．1 术语 2．1．1 水泥混凝土路面cement concrete pavement 以水泥混凝土做面层（配筋或不配筋）的路面，亦称刚性路面。 2．1．2 普通混凝土路面plain concrete pavement 除接缝区和局部范围外面层内均不配筋的水泥混凝土路面，亦称素混凝土路面。
2．1．3 钢筋混凝土路面jointed reinforced concrete pavement 面层内配置纵、横向钢筋或钢筋网并设接缝的水泥混凝土路面。 2．1．4 连续配筋混凝土路面continuous reinforced concrete pavement 面层内配置纵向连续钢筋和横向钢筋，横向不设缩缝的水泥混凝土路面。 2．1．5 钢纤维混凝土路面steel fiber reinforced concrete pavement 在混凝土面层中掺入钢纤维的水泥混凝土路面。 2．1．6 复合式路面composite pavement 面层由两层不同类型和力学性质的结构层复合而成的路面。 2．1．7 水泥混凝土预制块路面concrete block pavement 面层由水泥混凝土预制块铺砌成的路面。 2．1．8 碾压混凝土roller compected concrete 采用振动碾压成型的水泥混凝土。 2．1．9 贫混凝土lean concrete 水泥用量较低的水泥混凝土。 2．1．10 设计基准期限design reference period 计算路面结构可靠度时，考虑各项基本度量与时间关系所取用的基准时间。 2．1．11 安全等级safety classes
水泥混凝土路面板底脱空施工处理的分析与探讨 发表时间：2015-08-28T09:17:35.460Z 来源：《基层建设》2015年1期供稿作者：唐述云[导读] 广西全州县交通运输局本人就近年来的施工经历，对水泥混凝土路面板底灌浆施工作简单的分析和探讨。唐述云广西全州县交通运输局 摘要：上世纪八十年代以来，水泥混凝土我国得到了广泛地应用，公路工程建设也不另外，特别是水泥混凝土路面。但是，由于资金问题，在设计上，不能按照国外的高标准高质量进行设计；而在施工建设中，施工企业又为了自身的利益偷工减料，使工程质量存在着不少隐患；另外，随着经济水平地不断发展，车辆交通量也日益增长，而我国目前的法制法规并不健全，超宽、超载、超重车辆泛滥成灾，导致了公路路面病害繁多，给安全行车造成了隐患。 关键词：路面；板底；脱空；灌浆；施工 前言为了搞好水泥混凝土路面的养护，延长其使用寿命，改善其通行能力，早在十几年前就有人员进行探讨、研究和试验，但是一直没有取得好的效果。如水泥混凝土路面的各种接缝反射就是让人头痛的问题。近年来，此类问题已经引起各级领导、教授、专家的关注，全国各地的高等级公路水泥混凝土路面也正期待着一次大规模的维修改建施工，分析水泥混凝土路面病害形成原因，提出施工处理措施已显得十分重要。本人就近年来的施工经历，对水泥混凝土路面板底灌浆施工作简单的分析和探讨。 一.路面脱空板形成分析水泥混凝土路面脱空板的形成原因主要由其内在和外在因素共同作用引起。在我国，高等级公路路面基层设计，一般采用的是稳定类集料或无结合料的粒料类材料，其稳定性和粘接性差，回弹模量小，在车辆荷载反复冲击和气温热胀冷缩的作用下，基层产生的塑性变形远大于水泥混凝土面板的变形，致使原本紧密接触的水泥混凝土面板和基层分裂；同时，由于水泥混凝土路面本身接缝、裂缝繁多，养护人员对接缝、裂缝的处理不能及时，雨水轻而易举地侵入，形成板底积水，再结合基层材料中的不稳定细料，就形成了泥浆；加上来来往往的车辆荷载冲击，泥浆就沿面板边缘、接缝、裂缝等喷出，造成板底空虚，成为脱空板。 二.路面脱空板的确定可采用人工观察、弯沉测定法来确定。人工法一般是通过肉眼观察路面板的接缝、裂缝、唧泥等情况来判断脱空，特别是在雨天或者有重车通过时，较容易确定，但是它存在主观性，难免错判、漏判，并且无数据可依。弯沉测定法不仅解决了人工法的缺陷，还是公路工程建设、设计、施工等的重要检测手段，有数据为依据，完全符合我国交通行业标准。弯沉测定法确定水泥混凝土路面脱空板：1.施工前，对水泥路面板逐块进行编号，一般是沿着路线前进方向逐公里进行，编号标写于路缘石上，并做好记录。 2.用贝克曼梁弯沉仪逐块板检测，每块板检测板角四个点。 3.弯沉数据整理，实测弯沉值介于14-40（0.01mm），路面板完好的进行板底灌浆处理；大于0.4mm 或者裂缝、破碎等病害严重的，进行换板处理。 三.路面脱空板板底灌浆施工准备1.施工机械主要由钻孔取芯机、搅拌机、灌浆机等组成，所需数量应根据工程规模和进度要求配置。灌浆机械及水泥等材料还需专用车辆装运，避免污染路面。 2.材料选择和浆液配合比设计（1）水泥，应采用42.5 号普通硅酸盐水泥，其各项性能要符合《硅酸盐水泥、普通硅酸盐水泥》（GB 175－1999）规定；并有出厂合格证，及相关检验报告。 （2）水，遵照《公路水泥混凝土路面施工技术规范》（JTG F30-2003）第3.5 条款执行。 （3）外加剂，主要包括早强剂、减水剂、膨胀剂等，产品质量应符合要求。并在进场时，附有省级以上外加剂检测机构认定的等级检验报告，用量必须先通过试验确定。 （4）浆液配合比设计，浆液24 小时的抗压强度要在5MPa 以上，一般的水胶比在0.40~0.50 之间；浆液的流动性好，结石率高，而泌水率、干缩率要小。 四.路面脱空板板底灌浆的施工1、布孔和钻孔：通常情况下一块板设置5 个孔，按四角和中心成梅花型布置，边孔距边50cm。采用Φ30mm 的钻进取芯机钻孔，严格按照布孔点进行，先开水再开机，均速钻进；孔深应贯穿混凝土板，若基层经过稳定处理，还应穿透垫层钻入土基内、但深度不得超过7cm；孔径要略大于灌浆机的喷嘴直径，浆液喷嘴口不能低于混凝土的板底，以确保浆液正常流动。 2、清孔：钻孔完成，应将孔内的钻芯清除，确保孔深符合设计要求，并安排人员检测。当灌浆与钻孔分开施工时，应堵塞孔口，防止杂物进入，影响灌浆效果。 3、制浆：应按照设计配合比进行，先将水泥、粉煤灰放入筒内，搅拌15s，然后加入外加剂，搅拌15s，再逐渐加水搅拌均匀，检测浆液流动度，符合要求方可灌浆。在施工中，一般浆液越稀流动性越好可灌性也越好，但是干缩性大，不利于填充板底空隙；而相反越稠流动性却不好。在灌注过程中，搅拌机不得停止搅拌，以免浆液沉淀、离析。 4、灌浆：应采用“围、挤、压”的方法，先将灌浆区围住，中间插孔挤密，灌浆顺序应由低向高，由外向内，先边孔后中孔的顺序进行。灌浆管的喷嘴要固定牢固，才能使浆液慢速均匀地渗透灌入。灌浆，应采用间断性灌入，每次1~2 分钟。灌浆压力控制在1.0~2.0 MPa 内，最大不超过2.5 MPa；在灌浆过程中，应特别注意控制面板出现新裂缝，造成人为破坏。 5、停灌的判断：（1）控制压力在1.0~2.0 MPa 内，稳压1~2 分钟，间断性灌浆2~3次或是灌浆管的喷嘴飞出，即可停灌；（2）有浆液从相邻灌浆孔溢出，立即用木楔堵孔，再稳压30s 卸压，视为灌满；（3）观察面板的周边及接缝，若有浆液溢出，用塑料袋等物封堵，稳压30s，也可停止灌注；（4）观测面板抬升或隆起现象，当抬高达到0.3 mm 时，应立即卸压停止灌浆，避免造成板块的断裂。 6、封孔、养生和交通开放：灌浆完毕，应在浆液初凝以前及时进行封孔，采用1：2 的水泥砂浆封堵，并抹平。养生和交通开放是脱空板灌浆处理的最后一个环节。浆液抗压强度未达到3MPa 时，应严格禁止所有车辆、机械驶入，利于浆液的强度增强。一般添加了早强剂的浆液，保养期也不应小于1 d。 五.路面脱空板灌浆后的质量检测为了有效地控制板底灌浆质量和检验灌浆后的效果，提高面板的回弹模量，恢复水泥混凝土路面原有的使用功能。不论是在施工过程之中，还是在完工后，必须要进行严格详细地检测：1.浆液抗压强度的抽检，每个工作班组每天抽检不少于1 组试件，并要求与现场同条件下养护。 2.基层、底基层浆液检验：采取钻心取样的方法进行，抽检板块的数量不少于灌浆板块数量的5％，在每一板块距离灌浆孔不小于60cm 处取芯，用不小于Ф30mm 钻头，分两步取芯：首先钻穿水泥混凝土面板入基层深度不少于5cm，取芯样，观看砼面层与基层间有无饱满的浆液层，然后再钻深至底基层不少于5cm，查看基层与底基层有无饱满的浆液层。
混凝土路面错台机理研究及防治措施 摘要：针对水泥混凝土路面破坏情况，通过分析，提出了路面断板、错台是造成其破坏的主要原因，而断板与错台是由于地基、路基、构造物、垫层、底层、基层、混凝土路面强度、混凝土路面的切缝时间、构造要求等诸多环节处理不当所形成，同时提出了水泥混凝土路面断板、错台的防治措施和处理方法，以提高水泥混凝土路面的质量及使用寿命。 关键词：水泥混凝土路面断板错台原因分析防治措施 1错台原因传统水泥混凝土路面理论认为：水泥混凝土路面错台的原因是水损引起唧泥，进而引起板端脱空，从而导致错台出现。具体的讲，现行水泥混凝土路面理论认为错台主要是由以下原因引起的： 1) 路基基层碾压不密实，强度不足，致使基层在行车荷载作用下发生塑性累积位移； 2) 局部地基不均匀下沉； 3) 相邻板间的传荷能力下降； 4) 水浸入基层，行车荷载使路面板产生泵吸现象，动水将面板与基层间的碎屑抛向后方，把后方的板抬起。 2 错台原因的进一步分析 2．1 错台是由于基层塑性变形引起的通过计算可知，当后轴重为10 t 的汽车荷 载作 用在一块混凝土板(板的尺寸为4 m x 3. 5 m x 0. 24m)的端部(板边)、且不考虑相邻板的共同作用时，基层中的压应力仅为0. 2 MPa竖向位移不超过0.4mm. 基层抗压强度一般较高(5 MPa),在0. 2 MPa的压应力作用下，应力比为0. 04, 根据材料的力学行为一般规律，这种应力水平下的反复加载过程中，材料产生累计塑性位移的可能性几乎不存在。即使考虑超载，基层的应力状态也不足以引起累计塑性位移。另外，由于基层材料一般为脆性材料，塑性变形远远小于其弹性变形。因此从塑性位移角度看，不可能产生毫米级的塑性位移从而导致错台现象。 2. 2 局部地基不均匀下沉局部地基不均匀下沉会导致错台现象，但局部地基不均匀下沉的原因又是什么，是否一定就是该路段施工原因造成的呢?局部地基不均匀下沉能否解释错台为什么只在横缝处出现、这种极富规律的现象呢?显然局部地基不均匀下沉解释错台有些似是而非。 2. 3 相邻板传荷能力下降 如上面的计算，即便只考虑单板受力，荷载引起的弹塑性位移也不足以引起错台， 因此传荷能力下降明显也并非错台的直接原因。 2. 4 水浸入基层 行车荷载使路面板产生泵吸现象，动水将面板与基层问的碎屑抛向后方，把后方的板抬起。这个原因初看上去是对的，但事实上存在许多值得进一步推敲的地方：如果仅仅是一端将板抬起，而另一端不下沉，那末错台时路面板将绝大部分脱空，但事实上错台发生时，脱空仅在板端出现；实际板错台时，板一端向上位移，而另一端向下位移，是整块板的整体运动在板端的表现。面板不脱空、仅考虑板的局部变形

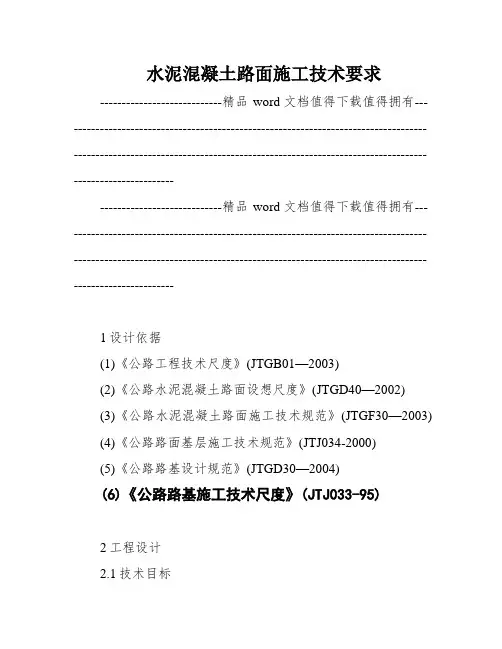

水泥混凝土路面板施工工艺 混凝土板的施工工艺为安装模板、安设传力杆、混凝土拌和与运输、混凝土摊铺和振捣、表面修整、接缝处理、混凝土养护和填缝。 1、安装模板 模板宜采用钢模板，弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤，有足够的强度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm，振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过±2mm，纵缝模板平缝的拉杆穿孔眼位应准确，企口缝则其企口舌部或凹槽的长度误差为钢模板±1mm，木模板±2mm。 2、安设传为杆 当侧模安装完毕后，即在需要安装传力杆位置上安装传为杆。当混凝土板连续浇筑时，可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔，以便传力杆穿过，嵌缝板上面设木制或铁制压缝板条，按传力杆位置和间距，在接缝模板下部做成倒U形槽，使传力杆由此通过，传力杆的两端固定在支架上，支架脚插入基层内。 当混凝土板不连续浇筑时，可采用顶头木模固定法安设传为杆。即在端模板外侧增加一块定位模板，板上按照传为杆的间距及杆径、钻孔眼，将传力杆穿过端模板孔眼，并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时，拆除挡板、横木及定位模板，设置接缝板、木制压缝板条和传力杆套管。 3、摊铺和振捣
对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土 路面板最大板厚度为22～24cm；塑性的商品混凝土一次摊铺的最大厚度为26cm。超过一次摊铺的最大厚度时，应分两次摊铺和振捣，两层铺筑的间隔时间不得超过3Omin，下层厚度约大于上层，且下层厚度为3/5。每次混凝土的摊铺、振捣、整平、抹面应连续施工，如需中断，应设施工缝，其位置应在设计规定的接缝位置。振捣时，可用平板式振捣器或插入式振捣器。 施工时，可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%～10%，可易于摊铺、振捣，减轻劳动强度，加快施工进度，缩短混凝土抹面工序，改善混凝土的抗干缩性、抗渗性和抗冻性。施工中应注意以下几点: 1) 真空吸水深度不可超过30cm。 2) 真空吸水时间宜为混凝土路面板厚度的1.5倍(吸水时间以min 计，板厚以cm计)。 3) 吸垫铺设，特别是周边应紧贴密致。开泵吸水一般控制真空表lmin内逐步升高到400～500mmHg，最高值不宜大于650～700mgHg，计量出水量达到要求。关泵时，亦逐渐减少真空度，并略提起吸垫四角，继续抽吸10～15s，以脱尽作业表面及管路中残余水。 4) 真空吸水后，可用滚杠或振动梁以及抹石机进行复平，以保证表面平整和进一步增强板面强度的均匀性。 4、接缝施工 纵缝应根据设计文件的规定施工，一般纵缝为纵向施工缝。拉杆在立模后浇筑混凝土之前安设，纵向施工缝的拉杆则穿过模板的拉杆孔安设，纵缝槽宜在混凝土硬化后用锯缝机锯切；也可以在浇筑过程中埋人接缝板，待混凝土初凝后拔出即形成缝槽。
水泥混凝土路面厚度计算书 1 轴载换算 表1.1 日交通车辆情况表 ∑==n i i i i s P N N 1 16)100(δ 其中i δ为轴-轮系数，单轴-双轮组时，1=i δ，单轴-单轮时，按下式计算： 43.031022.2-?=i i P δ 双轴-双轮组时，按下式计算： 22.051007.1--?=i i P δ 三轴-双轮组时，按下式计算： 22.081024.2--?=i i P δ 表1.2 轴载换算结果表
2 确定交通量相关系数。 2.1 设计基准期内交通量的年平均增长率。 可按公路等级和功能以及所在地区的经济和交通发展情况，通过调查分析，预估设计基准期内的交通增长量，确定交通量年平均增长率γ。取%5=γ。 2.2车辆轮迹横向分布系数η 表2.1 车辆轮迹横向分布系数η 0.54～0.62 注：车道或行车道宽或者交通量较大时，取高值；反之，取低值。由规范得：二级公路的设计基准期为20年，安全等级为三级，取39.0=η。 ⒊ 计算基准期内累计当量轴次。 设计基准期内水泥混凝土面层临界荷位处所承受的标准轴载累计作用次数，可按下式计算确定。 [] ηγ γ365 1)1(?-+?= t s e N N 代入数据得[] 62010926.339.005 .0365 1)05.01(834?=??-+?= e N 次
属重交通等级。 4 初拟路面结构。 由规范得，相应于安全等级三级的变异水平等级为中级。根据二级公路、重交通等级和中级变异水平等级，查规范初拟普通混凝土面层厚度为0.22m 。基层选用水泥稳定粒料（水泥用量5%），厚0.18m 。垫层为0.15m 低剂量无机结合料稳定土。普通混凝土板的平面尺寸为宽4.5m,长5.0m 。纵缝为设拉杆平缝，横缝 为设传力杆的假缝。 5 路面材料参数确定。 根据规范，取普通混凝土面层的弯拉强度标准值为 5.0MPa ，相应弯拉弹性模量标准值为 31GPa 。 路基回弹模量取30MPa 。低剂量无机结合料稳定土垫层回弹模量取600MPa ，水泥稳定粒基层回弹模量取1300MPa 。 6 计算荷载疲劳应力。 新建公路的基层顶面当量回弹模量和基层当量厚度计算如下： MPa h h E h E h E x 101315 .018.015.060018.013002 22 2222122121=+?+?=++= 1 2 211221322311)11(4)(12-++++=h E h E h h h E h E D x 1 233)15 .0600118.013001(4)15.018.0(1215.06001218.01300-?+??++?+?= m MN ?=57.2 m E D h x x x 312.01013/57.212)12( 3 3/1=?== 293.4)301013(51.1122.6)(51.1122.645.045.00=?????? ?-?=?? ????-=--E E a x 792.0)30 1013(44.11)( 44.1155 .055.00=?-=-=--E E b x

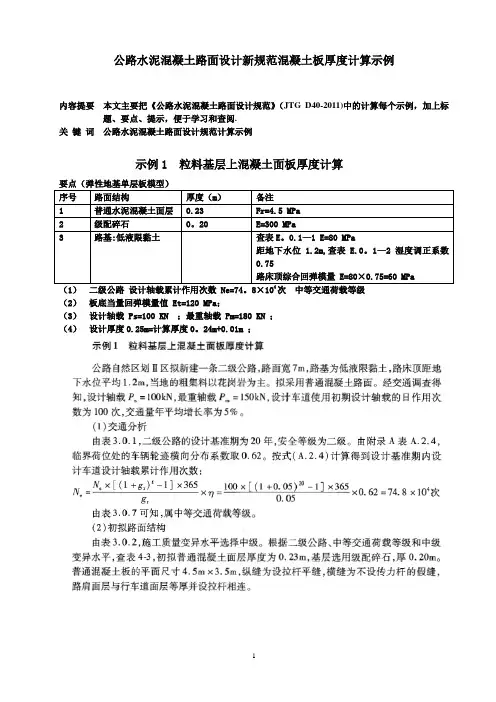

公路水泥混凝土路面设计新规范混凝土板厚度计算示例 内容提要本文主要把《公路水泥混凝土路面设计规范》（JTG D40-2011）中的计算每个示例，加上标题、要点、提示，便于学习和查阅。 关键词公路水泥混凝土路面设计规范计算示例 示例1 粒料基层上混凝土面板厚度计算 要点（弹性地基单层板模型） （1）二级公路设计轴载累计作用次数 Ne=74.8×10次中等交通荷载等级 （2）板底当量回弹模量值 Et=120 MPa; （3）设计轴载 Ps=100 KN ;最重轴载 Pm=180 KN ； （4）设计厚度0.25m=计算厚度0.24m+0.01m ；
示例 2 水泥稳定粒料基层上混凝土面板厚度计算 要点（弹性地基双层板模型） （1）一级公路设计轴载累计作用次数 Ne=1707×10次重交通荷载等级； （2）板底当量回弹模量值 Et=125 MPa； （3）设计轴载 Ps=100 KN ;最重轴载 Pm=180 KN； （4）由面板、半刚性基层的弯曲刚度，求出路面结构总想对刚度半径rg,再计算面层、基层荷载、温度应力（下层板温度应力不需计算）； （5）设计厚度0.27m=计算厚度0.26m+0.01m ；
示例 3 碾压混凝土基层上混凝土面板厚度计算 要点（弹性地基双层板模型） （2）板底当量回弹模量值 Et=130 MPa ； （3）设计轴载 Ps=100 KN ;最重轴载 Pm=250 KN； （4）由面板、半刚性基层的弯曲刚度，求出路面结构总想对刚度半径rg,再计算面层、基层荷载、温度应力（下层板温度应力不需计算）； （5）面层与基层竖向接触刚度设夹层取 3000 MPa,不设夹层按式（B.5.2-5）计算； （6）设计厚度0.31m=计算厚度0.30m+0.01m ；
威宁县通村公路建设工程 水泥混凝土路面断板和开裂的原因分析及处理方案 毕节市融达公路桥梁工程有限责任公司 威宁县通村公路建设工程项目经理部 二0一六年一月十二日
一、中水已完工的混凝土路面概况 我部承建的通村公路工程共计91条线，约721km；其中水泥混凝土路面公路72条，共计517km；已完工混凝土路面25条，共计137km,正在进行混凝土面层施工的8条，共计51km。 已完工的路线中，有部分路线出现不同程度的开裂及断板现象。以迤那镇迤那至果化为例，完工后出现3处断板和多处开裂现象。在发现问题后我部认真排查施工过程的每一个环节，找出导致断板和开裂的原因，在今后的施工过程中采取针对性措施防止断板和开裂现象，并对已经出现断板及开裂的路面提出有效处理方案。 二、可能导致混凝土路面出现断板和开裂的原因 （1）原材料不合格 水泥标号不够、集料中有害物质或含泥量超标或者集料级配不合理、混凝土配合比控制不当。 （2）施工工艺原因 水泥混凝土路面施工过程中工艺控制不当，搅拌时间不够、振捣不密实；在冷却、硬化过程中会因温度差增大混凝土的弯拉应力，导致开裂；施工中工序控制不当(如混凝土间断时未做施工缝处理、切缝不及时、在不利季节施工等)影响混凝土本身抗弯拉强度不足。
基层表面不平整和材料湿度不当。基层表面不平整造 成路面厚度不一致，增加了基层与面层之间的磨阻力，导 致路面薄弱处难以承受拉应力而开裂；基层材料过于干燥，吸收底部混凝土水分，从而降低混凝土抗弯拉强度。 （3）路基不均匀沉降 湿软路基处理不当、填挖交界处压实度不一致、桥涵 和构造物附近压实度不足、路段地质变化处路基处理不当，以上情况均会产生路基不均匀沉降。 （4）路面结构层设计不合理 在通村公路的设计过程中，未做勘查，也未做交通量 调查，路面结构层的设计通常都是根据经验套用标准结构，未作计算分析，导致部分路段的设计不能适用于实际。 （5）其他情况 路面排水不良，超载和超限车增多等原因。 三、我部施工的混凝土路面断板和开裂的原因分析 针对可能导致混凝土路面出现断板和开裂的各项原因，我部逐项排查核实，对拌和站材料进行抽检、查看施工日 志及材料（砼）的出入库时间、对断板开裂处进行钻芯取样。初步查明可能原因如下： （1）项目附近无好的岩层，岩石中的有害物质含量严 重超标，与水泥拌合后会产生不良反应，影响混凝土质量。
