“颗粒计数仪”主要是用于检测油液中固体颗粒的数量和颗粒分布情况，还可以用于监测过滤器的过滤效果。因计数器测试速度快、动态分布宽、不受人为影响等各方面的优势，而得到广泛的应用。

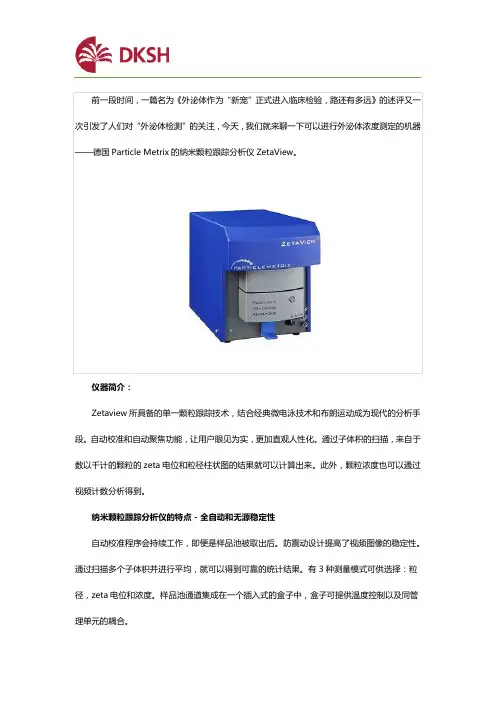

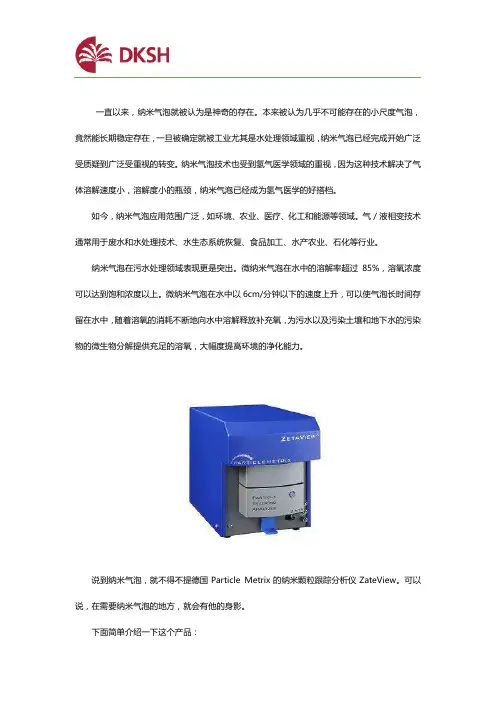

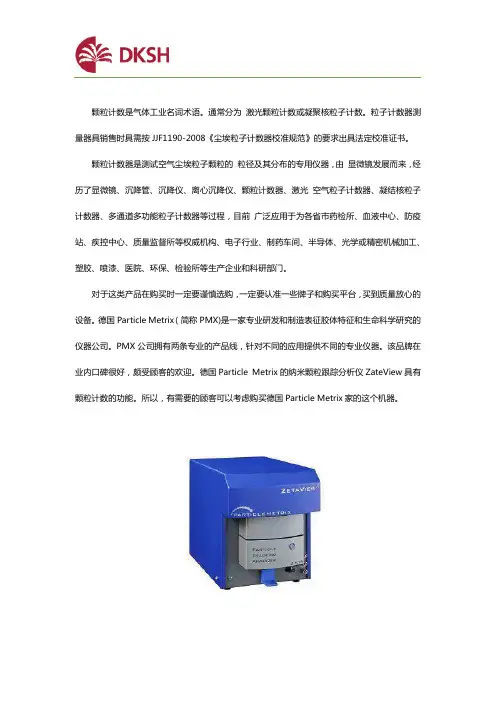

德国Particle Metrix的纳米颗粒跟踪分析仪ZetaView，就是一款“颗粒计数仪”，具有颗粒技术的功能。
德国Particle Metrix（简称PMX)是一家专业研发和制造表征胶体特征和生命科学研究的仪器公司。在生命科学研究领域，PMX公司的ZetaView产品采用了激光光源照射纳米颗粒悬浮液，利用全黑背景可以观察到单个纳米颗粒的布朗运动和电泳现象，能够实现单个纳米颗粒的跟踪，粒度测量，Zeta电位测量，浓度测量等。
Zetaview所具备的单一颗粒跟踪技术，结合经典微电泳技术和布朗运动成为现代的分析手段。自动校准和自动聚焦功能，让用户眼见为实，更加直观人性化。通过子体积的扫描，来自于数以千计的颗粒的zeta电位和粒径柱状图的结果就可以计算出来。此外，颗粒浓度也可以通过视频计数分析得到。
Zetaview的特点-全自动和无源稳定性
自动校准程序会持续工作，即便是样品池被取出后。防震动设计提高了视频图像的稳定性。通过扫描多个子体积并进行平均，就可以得到可靠的统计结果。有3种测量模式可供选择：粒径，zeta电位和浓度。样品池通道集成在一个插入式的盒子中，盒子可提供温度控制以及同管理单元的耦合。
纳米粒子跟踪分析（NTA）和动态光散射（DLS）
所有的光散射仪器，包括粒子跟踪技术，都存在一个问题：当颗粒大小低于100nm时，灵敏度会迅速的降低。动态光散射技术的低检测限是0.5nm，对于纳米颗粒跟踪分析，其低检测限是10nm。通常，DLS和NTA的主要区别就在于浓度范围。对于DLS，当样品浓度太低时，zetaview可以非常圆满的完成检测任务。相反，对于高浓度的样品，DLS方法会非常的适合。
测量范围
测量范围依赖于样品和仪器。对于金样品，颗粒跟踪技术的检测下限为10nm；相应的，如果样品的散射能力较弱，则检测下限会变得更大。假如样品稳定，不会沉淀或漂浮，zeta电位测量的粒径上限为50微米，对于粒径测量为3微米。
源于视频分析的颗粒计数
颗粒浓度可通过视频分析得到，并归一化处理，散射体积对粒径。可检测的小浓度为105粒子/cm3，大为1010粒子/cm3。对于200nm的颗粒，大体积浓度为1000ppm。
准确度和精度
Zeta电位：准确度5mv，精度4mv，重现性5mv；
粒度测试（对于100纳米的标准乳胶颗粒）：准确度6nm，精度4nm，重现性4nm；
浓度测试（100纳米的颗粒，浓度10Mio粒子/ml）：准确度0.8 Mio/ml，精度0.5Mio/ml，重现性1Mio/ml；
只要相机设置正确，样品处理适当，则以上所有的数据均有效。
上海大昌洋行就专门出售德国Particle Metrix的纳米颗粒跟踪分析仪ZetaView，请大家在购买的时候认准大昌洋行。大昌洋行（上海）有限公司（大昌洋行）是DKSH 集团在中国的子公司，坐落于上海陆家嘴金融贸易区。其生命科学/特色化工部（简称为"SLC”）建立在长期专业知识的基础之上，不只为国内企业提供医药化工、饲料、动物营养、涂料和聚合物以及电子影像化学品等具有创新意义的产品和服务，同时向国内工厂采购SLC 国外分部需要的产品。
大昌洋行的产品种类特别丰富，大昌洋行科学仪器部专业提供分析仪器及设备，独家代理众多欧美先进仪器，产品范围包括：颗粒，物理，化学，生化，通用实验室的各类分析仪器以及流程仪表设备，在中国的石化，化工，制药，食品，饮料，农业科技等诸多领域拥有大量用户，具有良好的市场声誉。近些年，市场不断扩大，大昌洋行在中国设有多个销售，旨在为客户提供全方位的产品和服务。
