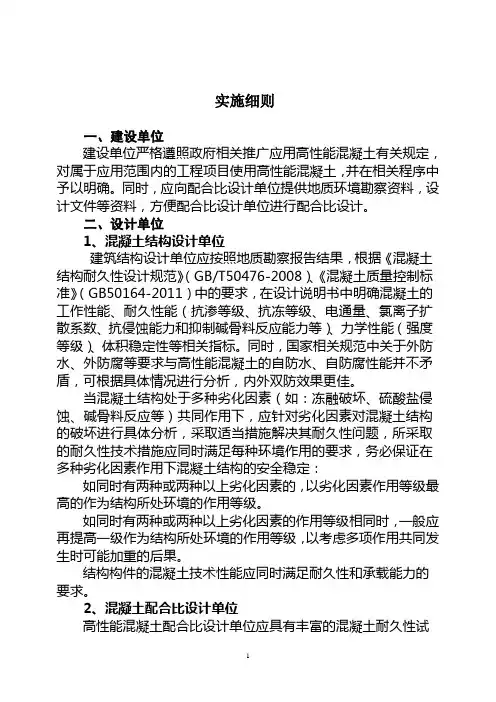

实施细则
一、建设单位
建设单位严格遵照政府相关推广应用高性能混凝土有关规定，对属于应用范围内的工程项目使用高性能混凝土，并在相关程序中予以明确。同时，应向配合比设计单位提供地质环境勘察资料，设计文件等资料，方便配合比设计单位进行配合比设计。
二、设计单位
1、混凝土结构设计单位
建筑结构设计单位应按照地质勘察报告结果，根据《混凝土结构耐久性设计规范》（GB/T50476-2008）、《混凝土质量控制标准》（GB50164-2011）中的要求，在设计说明书中明确混凝土的工作性能、耐久性能（抗渗等级、抗冻等级、电通量、氯离子扩散系数、抗侵蚀能力和抑制碱骨料反应能力等）、力学性能（强度等级）、体积稳定性等相关指标。同时，国家相关规范中关于外防水、外防腐等要求与高性能混凝土的自防水、自防腐性能并不矛盾，可根据具体情况进行分析，内外双防效果更佳。
当混凝土结构处于多种劣化因素（如：冻融破坏、硫酸盐侵蚀、碱骨料反应等）共同作用下，应针对劣化因素对混凝土结构的破坏进行具体分析，采取适当措施解决其耐久性问题，所采取的耐久性技术措施应同时满足每种环境作用的要求，务必保证在多种劣化因素作用下混凝土结构的安全稳定：
如同时有两种或两种以上劣化因素的，以劣化因素作用等级最高的作为结构所处环境的作用等级。
如同时有两种或两种以上劣化因素的作用等级相同时，一般应再提高一级作为结构所处环境的作用等级，以考虑多项作用共同发生时可能加重的后果。
结构构件的混凝土技术性能应同时满足耐久性和承载能力的要求。
2、混凝土配合比设计单位
高性能混凝土配合比设计单位应具有丰富的混凝土耐久性试
验研究经验和案例（原则上研究时间不少于5年，取得相关研究成果，且成功运用的工程项目不少于8项）。针对具体工程进行配合比设计时，需要严格按照国家相关规范进行设计，满足材料所需的力学性能、工作性能、耐久性能和体积稳定性能。当配合比与现行规范发生冲突时需进行实验论证，以实验论证的结果为准。
三、生产企业
1、高性能混凝土生产企业
高性能混凝土生产企业必须同时满足以下三方面要求：
（1）原材料要求：
高性能混凝土生产企业所使用的原材料必须符合现行的标准、规范。在胶凝材料中不得使用P.C32.5水泥，建议使用P.O42.5水泥和P.Ⅰ、P.Ⅱ型水泥。同时，对于掺入混凝土中的掺合料或辅助胶凝材料要求其必须是通过二次加工、质量稳定、符合规范标准要求的材料，且原材料必须通过自检和委托第三方检测无误后方可使用。
（2）配合比及技术要求：
用于生产的混凝土配合比应经乌鲁木齐市高性能混凝土专业委员会的审查通过。
（3）规模、设备、资质、实验室要求：
生产规模：预拌混凝土企业在市建委年度综合评审中评定为优秀，且生产能力不低于60万m3/年。
生产设备：全程机械化，配料计量采用微机控制；配有不小于2台180立方/小时以上的搅拌系统，混凝土运输车不得少于25辆，汽车泵不少于5台。
企业资质：企业注册地在乌鲁木齐市，注册资金不低于2000万元的企业。
专项实验室：预拌混凝土企业应设有混凝土专项实验室，实验室必备设备应有300KN压力试验机（水泥强度检验用）、2000KN压力试验机（混凝土强度检验用）、水泥抗折试验机、标准水泥抗压夹具、水泥及混凝土抗压和抗折试模、水泥净浆搅拌机、水泥胶砂搅拌机、水泥胶砂振动台、水泥胶砂流动度测定仪、水泥恒温恒湿标
准养护箱、ISO标准法维卡仪、混凝土标准养护室、试验用混凝土搅拌机、试验用混凝土振动台、混凝土贯入阻力仪、混凝土坍落度测定仪、混凝土用砂、石套筛、安定性煮沸箱、水泥负压筛析仪、电热恒温干燥箱、马弗炉、电子天平和台秤、混凝土抗渗仪、勃氏法比表面积测定仪等。
2、高性能混凝土原材料生产企业
原材料生产企业应具有大规模生产的产业化实力和严格细致
的质量管理体系，同时还必须具备对自身销售的产品进行相关技术服务能力。原材料生产企业应在高性能混凝土专业委员会登记，确保生产企业所提供原材料的质量。
四、施工单位
施工单位应优先选择已登记的高性能混凝土生产企业，并针对高性能混凝土设计要求、施工工艺和施工环境等因素的特点，会同设计、监理、咨询各方，共同制定施工全过程的质量控制与保证措施；应制定严密的施工技术方案，特别应制定明确的混凝土养护措施方案；需建立完善的质量保证体系和健全的施工质量检验制度，加强对施工过程每道工序的检验，发现与规定不符的问题应及时纠正，并按规定作好记录；应明确施工质量检验方法，质量检验方法和手段应符合本细则的规定以及国家和地方的相关标准要求，检验结果应真实可靠。
五、监理单位
监理单位应根据工程项目施工特点，应核验高性能混凝土生产企业登记文件、配合比审查文件并留底；加强对混凝土拌合物水胶比、工作性（坍落度、扩展度等）、强度和相应耐久性要求的检测监督。对专门从事混凝土关键工序施工的操作人员和试验检验人员进行施工前培训。对现场混凝土进行出泵工作性检测，包括坍落度、扩展度、含气量、容重和坍落度经时损失，以及观察有无分层、离析、泌水等现象，混凝土工作性满足要求后方能施工；进行力学性能与耐久性检测，在现场留置试块进行同条件养护，待到龄期后进行检测。同时加强对施工单位的混凝土施工方案、技术措施的监督。
乌鲁木齐市高性能混凝土相关技术要求 一、原材料 1.1 水泥 1.1.1在一般情况下，配制高性能混凝土必须选用硅酸盐水泥（P.Ⅰ型、P.Ⅱ型）或普通硅酸盐水泥（P.O型），不得使用P.SA、P.SB、P.P、P.F、P.C等种类的水泥。选用的水泥应符合现行国家标准《通用硅酸盐水泥》（GB175-2007）的规定，且其比表面积应小于380m2/kg。 1.l.2配制C80及其以上强度的高性能混凝土，应选用强度等级不低于5 2.5MPa的水泥。 1.1.3根据《抗硫酸盐硅酸盐水泥》（GB748-1996）,对混凝土所处环境水中SO42-浓度高于20250mg/L或环境土中SO42-浓度高于30000mg/L的高性能混凝土，宜采用高抗硫酸盐硅酸盐水泥+辅助胶凝材料的形式或直接使用）中硫铝酸盐水泥（《硫铝酸盐水泥》，GB 20472-2006）的方式解决，其他情况下建议使用普通硅酸盐水泥+辅助胶凝材料的方法解决。具体配合比需满足本文 2.4条的规定。 1.1.4 根据《中热硅酸盐水泥、低热硅酸盐水泥、低热矿渣硅酸盐水泥》（GB200-2003），对于水化热或绝热温升要求很低的大体积高性能混凝土，可以选用中低热硅酸盐水泥。 1.1.5 由于骨料资源条件所限，不得已使用高碱活性骨料（即《普通混凝土长期性能或耐久性能试验方法标准》GB/T50082-2009碱-骨料反应实验中，当52周的测试龄期内，膨胀率超过0.04%时，或《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006碱活性试验快速法中，当14天膨胀率大于0.20%，引起AAR）时，可选用低碱水泥。水泥中的碱含量应不大于0.60%或由买卖双方协商确定。
高性能混凝土技术特点总结 摘要：介绍了高性能混凝土的定义，特点，技术性能，比普通混凝土的优越性，以推广高性能混凝土的广泛应用。 关键词：高性能混凝土，高耐久性，高工作性，高强度。 1 高性能混凝土产生的背景 混凝土科学属于工程材料研究范畴,是以取得最大经济效益为目 标的应用科学,混凝土以其原材料丰富,适应性强,耐久性,能源消耗与 成本较低,同时又能消化大量的工业废渣等特点,成为一种用途最广, 用量最多的建筑材料。 （1）现如今不少发达国家正面临一些钢筋混凝土结构，特别是 早年修建的桥梁等基础设施老化问题，需要投入巨资进行维修或更新。我国结构工程中混凝土耐久性问题也非常严重。建设部于20世纪90年代组织了对国内混凝土结构的调查，发现大多数工业建筑及露天构筑物在使用25～30年后即需大修，处于有害介质中的建筑物使用寿命仅15～20年。维修或更新这些老化废旧工程，投资巨大，而且由于混凝土过早劣化，如何处置费旧工程拆除后的混凝土垃圾也给环境带来威胁。 （2）随着技术和生产的发展，各种超长、超高、超大型混凝土构筑物，以及在严酷环境下使用的重大混凝土结构，如高层建筑、跨海大桥、海底隧道、海上采油平台、核反应堆、有毒有害废物处置工程等的建造需要在不断增加。这些混凝土工程施工难度大，使用环境恶
劣、维修困难，因此要求混凝土不但施工性能要好，尽量在浇筑时不产生缺陷，更要耐久性好，使用寿命长。 2 高性能混凝土的定义与性能 对高性能混凝土的定义或含义，国际上迄今为止尚没有一个统一的理解，各个国家不同人群有不同的理解。 1990年5月由美国国家标准与技术研究所(NIST)与美国?昆凝土协会(ACl)主办了第一届高性能混凝土的讨论会，定义高性能混凝土为具有所需，陛能要求的匀质混凝土，必须采用严格的施工工艺，采用优质材料配制的，便于浇捣，不离析，力学性能稳定，早期强度高，具有韧性和体积稳定性等性能的耐久的混凝土。大多数承认单纯高强不一定耐久，而提出高性能则希望既高强又耐久。可能是由于发现强调高强后的弊端，1998年美国ACI又发表了一个定义为：“高性能混凝土是符合特殊性能组合和匀质性要求的混凝土，如果采用传统的原材料组分和一般的拌和、浇筑与养护，未必总能大量地生产出这种混凝土。”ACI对该定义所作的解释是：“当混凝土的某些特性是为某一特定的用途和环境而制定时，这就是高性能混凝土。例如下面所举的这些特性对某一用途来说可能是非常关键的：易于浇筑，振捣时不离析，早强，长期的力学性能，抗渗性，密实性，水化热，韧性，体积稳定性，恶劣环境下的较长寿命。 我国著名的混凝土科学家吴中伟教授定义高性能混凝土为一种 新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土，它以耐久性作为设计的主要指标，针对
浅谈高性能混凝土在建筑工程中的应用技术 【摘要】高性能混凝土是近期混凝土技术发展的主要方向，高性能混凝土是具有某些性能要求的匀质混凝土，必须采用严格的施工工艺，采用优质材料配制，便于浇捣、不离析、力学性能稳定、早期强度高、具有韧性和体积稳定性等性能的耐久的混凝土，特别适用于高层建筑、桥梁以及暴露在严酷环境中的建筑结构。 【关键词】高性能；混凝土；建筑工程；应用；设计 1 高性能混凝土的定义 高性能混凝土是一种新型的高技术混凝土，是在大幅度提高常规混凝土性能的基础上，采用现代混凝土技术，选用优质原材料，在妥善的质量控制下制成的。除采用优质水泥、集料和水外，配制高性能混凝土还必须采用低水胶比和掺加足量的矿物细掺料与高效外加剂。 高性能混凝土以耐久性设计优先而不以强度设计优先。片面强调混凝土的高强度有可能影响混凝土耐久性能的提高。采用低水胶比和掺加足量的矿物细掺料与高效外加剂等等技术措施是提高混凝土耐久性能的重要手段。要求混凝土具有全面的高性能是不科学的。高性能混凝土的基本性能首先是硬化混凝土的耐久性能和塑性混凝土的工作性能，其次是为了满足人们的特殊需要的某个或某些特殊性能。如：用于水下浇注的混凝土需要的免振捣自密实不分散性能，用于地下车库的混凝土需要的表面耐磨性能等等。 2 高性能混凝土在现代工程中的应用 高性能混凝土技术正在世界各地成功地用于很多离岸结构物和长大跨桥梁的建造，Langley等人叙述了几种加拿大一长大跨桥梁所用的拌合物。它们用于主梁、墩部和墩基，硅粉混合水泥用量为450 Kg/m3，水153L/ m3，引气剂160mL/ m3和高效减水剂3L/ m3。其坍落度大约在200mm；含气量6.1%；1d、3d、28d 抗压强度分别为35、52和82 MPa；基础和其他大块混凝土的混合水泥用量为307 Kg/m3，粉煤灰133 Kg/m3，用水量接近，但引气剂和高效减水剂掺量大幅度减小，坍落度约在185mm；含气量7%；1d、3d、28d和90d抗压强度分别为10、20、50和76 MPa。根据加拿大和美国的透水性与氯离子快速渗透标准方法实验结果表明：两部分混凝土都呈现非常低的渗透性。对高性能混凝土结构的施工，需要非常强调加强现场实验室试验和质量验收。 高性能混凝土发展的另一领域是高性能轻混凝土，相对于钢材，普通混凝土的强度/自重比很低，掺有高效减水剂的高强混凝土则大大提高了该比例；用有大量微孔的轻骨料代替部分普通骨料，就能进一步提高这个比例。由于骨料的质量不同，密度为2000 Kg/m3、抗压强度在70～80 MPa的高性能轻混凝土在一些国家已经商品化并用于构件生产。在澳大利亚、加拿大、日本、挪威和美国，高性能轻混凝土已用于固定式和漂浮式钻井平台；因为水泥浆和骨料之间的界面粘结强度高，它可以不透水，所以在侵蚀环境中能够很耐久。 采用掺10～15%硅粉甚至更高的混合水泥配制的超塑化混凝土，具有优良的粘附力，因此适用于湿喷的喷射混凝土进行结构修补，这也是高性能混凝土的应用领域之一. 2.1 高性能混凝土在高层建筑中的应用。 高性能混凝土（>40MPa）首先用于30层以上高层建筑物的钢筋混凝土结构，
高性能混凝土 简介 高性能混凝土（High performance concrete,简称HPC）是一种新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土。它以耐久性作为设计的主要指标，针对不同用途要求，对下列性能重点予以保证:耐久性、工作性、适用性、强度、体积稳定性和经济性。为此，高性能混凝土在配置上的特点是采用低水胶比，选用优质原材料，且必须掺加足够数量的矿物细掺料和高效外加剂。 定义 1950年5月美国国家标准与技术研究院（NIST）和美国混凝土协会（ACI）首次提出高性能混凝土的概念。但是到目前为止，各国对高性能混凝土提出的要求和涵义完全不同。 美国的工程技术人员认为：高性能混凝土是一种易于浇注、捣实、不离析，能长期保持高强、韧性与体积稳定性，在严酷环境下使用寿命长的混凝土。美国混凝土协会认为：此种混凝土并不一定需要很高的混凝土抗压强度，但仍需达到55MPa以上，需要具有很高的抗化学腐蚀性或其他一些性能。 日本工程技术人员则认为，高性能混凝土是一种具有高填充能力的的混凝土，在新拌阶段不需要振捣就能完善浇注；在水化、硬化的早期阶段很少产生有水化热或干缩等因素而形成的裂缝；在硬化后具有足够的强度和耐久性。 加拿大的工程技术人员认为，高性能混凝土是一种具有高弹性模量、高密度、低渗透性和高抗腐蚀能力的混凝土。 综合各国对高性能混凝土的要求，可以认为，高性能混凝土具有高抗渗性（高耐久性的关键性能）；高体积稳定性（低干缩、低徐变、低温度变形和高弹性模量）；适当的高抗压强度；良好的施工性（高流动性、高粘聚性、自密实性）。 中国在《高性能混凝土应用技术规程》（CECS207-2006）对高性能混凝土定义为：采用常规材料和工艺生产，具有混凝土结构所要求各项力学性能，具有高耐久性、高工作性和高体积稳定性的混凝土。 高性能混凝土的技术路线 高性能混凝土是由高强混凝土发展而来的，但高性能混凝土对混凝土技术性能的要求比高强混凝土更多、更广乏，高性能混凝土的发展一般可分为三个阶段：
《高性能混凝土应用技术指南》 （征求意见稿） 指南编制组 2014年5月
目录 1 总则 (1) 2 名词解释 (10) 3 性能要求 (12) 3.1 拌合物性能要求 (12) 3.2 力学性能要求 (15) 3.3 耐久性能 (16) 4 结构设计要求 (41) 4.1 基本要求 (41) 4.2 主要设计参数取值 (41) 4.3 耐久性设计 (43) 4.4 设计计算及验算 (45) 4.5 配置高性能混凝土构构件的构造要求 (48) 5 原材料控制要求 (55) 5.1 水泥 (55) 5.2 矿物掺合料 (60) 5.3 细骨料 (80) 5.4 粗骨料 (91) 5.5 外加剂 (100) 5.6 水 (120) 5.7 纤维 (122) 6 配合比设计 (127) 6.1 普通混凝土配合比设计 (127) 6.2 特制品混凝土配合比设计 (142) 7生产与施工技术措施 (157) 7.1 生产设备设施要求 (157) 7.2 绿色生产控制要求 (159) 7.3 原材料进场与贮存 (165) 7.4 计量 (167)
7.5 搅拌 (168) 7.6 运输 (169) 7.7浇筑 (170) 7.8养护 (173) 8 检验、评定与验收 (175) 8.1 检验 (175) 8.2评定 (181) 8.3验收 (182)
1 总则 1.0.1 编制目的 本指南的编制目的主要有以下4个方面： （1）指导高性能混凝土的推广应用，提升混凝土行业技术水平，确保工程质量； （2）延长建筑物使用寿命，降低工程全寿命周期的综合成本； （3）促进资源科学合理化利用以及节能减排，发展资源节约型和环境友好型混凝土材料； （4）淘汰落后的混凝土生产方式及其产能，推动混凝土及建筑业的产业结构调整与升级。 1.0.1 讲解说明 吴中伟院士在《高性能混凝土》一书中阐述：―高性能混凝土是一种新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土，它以耐久性作为设计的主要指标。针对不同用途的要求，高性能混凝土对下列性能有重点地予以保证：耐久性、工作性、适用性、强度、体积稳定性、经济型。‖―高性能混凝土不仅是对传统混凝土的重大突破，而且在节能、节料、工程经济、劳动保护以及环境等方面都具有重要意义，是一种环保型、集约型的新材料，可称为―绿色混凝土‖，它将为建筑自动化准备条件‖。 混凝土是当今最大宗的建筑材料，也是最大宗的结构材料，一直是支撑我国建设发展的关键性材料之一。目前我国混凝土年产量已经超过40亿m3,是世界上混凝土产量和用量最大的国家。但是，我国混凝土质量却存在许多问题，例如在原材料方面：混凝土原材料中的细骨料质量下降，主要是由于河砂已经不能支撑建设所需混凝土规模的需求，河砂逐步匮乏，供应混凝土用的河砂变细，含泥量、杂质和石子含量大，质量越来越差，虽然机制砂取代河砂是大势所趋，但是，由于机制砂生产装备落后，导致混凝土用机制砂的石粉含量高，粒型和级配差，质量很差，再者，我国混凝土用砂主要是个体生产，又都是小生产，并无人管理，基本处于失控状态，所以，混凝土用砂的质量不能保证，直接影响了混凝土质量；混凝土原材料中的矿物掺合料质量下降，主要也是由于优质的粉煤灰和矿渣粉等矿物掺合料供不应求，于是出现造假、掺假、以次充好、降低质量水平、乱掺等现象，应用者掺用矿物掺合料的目的主要是降低成本，很少考虑技术要求，为了追求经济利益，往往过掺价低质差的矿物掺合料，直接影响了混凝土质量。又如在混凝土施工方面：由于施工人员主要是农民工，缺乏专业技术知识及其相应的培训，不仅操作水平差，而且会违规操作：在浇筑混凝土时加水，浇筑混凝土后缺乏养护等等，导致混凝土发生事故或质量问题。上述方面只是影响混凝土质量的部分问题，实际上还有许多其它影响混凝土质量的重要问题，推广应用高性能混凝土对解决混凝土质量的重要问题具有实际意义，也是是编制本指南的重要目的。 以往建筑重视混凝土强度，随着混凝土技术和科学理念的进步，混凝土耐久性逐步得到重视，尤其在西方发达国家。混凝土耐久性的提高，将延长建筑物的使用寿命，减少建筑物
10-8 高性能混凝土 高性能混凝土是用现代混凝土技术制备的混凝土。它是相对于普通混凝土而言，因而它不是混凝土的一个品种，而是以广义的动态的可持续发展为基本要求并适合工业化生产与施工的混凝土的组合。高性能混凝土的基本条件是有与使用环境相适应的耐久性、工作性、体积稳定性和经济性。 高性能混凝土水化硬化特点：高性能混凝土配制的特点是低水胶比、掺用高效减水剂和矿物细掺料，因而改变了水泥石的亚微观结构，改变了水泥石与骨料间界面结构性质，提高了混凝土的致密性。高性能混凝土的制备不应该仅是水泥石本身，还应包括骨料的性能，配比的设计，混凝土的搅拌、运输、浇筑、养护以及质量控制，这也是高性能混凝土有别于以强度为主要特征的普通混凝土技术的重要内容。 10-8-1 高性能混凝土原材料 1．水泥 并不是所有水泥都适合配制高性能混凝土，配制高性能混凝土的水泥应该有更高的要求，除水泥的活性外，应考虑其化学成分、细度、粒径分布等的影响。在选择时应考虑下述原则： （1）宜选用优质硅酸盐水泥或普通硅酸盐水泥。无论是在水泥出厂前还是在混凝土制备中掺入的矿物掺合料，都需要比水泥熟料更大的细度和更好的颗粒级配。 （2）宜选用42.5级或更高等级的水泥。如果所配制的高性能混
凝土强度等级不太高，也可以选用32.5级水泥。 （3）应选用C3S含量高、而C3A含量低（少于8%）的水泥。C3A含量过高，不仅水泥水化速度加快，往往会引起水泥与高效外加剂相互适应的问题，不仅会影响超塑化剂的减水率，更重要的是会造成混凝土拌合物流动度的经时损失增大。在配制高性能混凝土时，一般不宜选用C3A含量高、细度细的R型水泥。 （4）水泥中的碱含量应与所配制的混凝土的性能要求相匹配。在含碱活性骨料应用较集中的环境下，应限制水泥的总碱含量（Na2O+0.658K2O）不超过0.6%。 （5）在充分试验的基础上，考虑其他高性能水泥。 2．外加剂 用于高性能混凝土的外加剂主要是高效减水剂，其次还有缓凝剂、引气剂、泵送剂等。 （1）高效减水剂 高性能混凝土离不开高效减水剂。任何一种外加剂都有一个与水泥等胶凝材料适应性问题，应通过试验来确定。 高效减水剂的减水率应该在20%以上，有时甚至高达25%以上；普通减水剂不仅减水率低（一般10%以下），而且掺量较低（如木钙不能超过0.3%），超过了反而有害，而高效减水剂则可高比例掺入水泥，除经济因素外，对混凝土并无不利影响。常用的高效减水剂主要是三聚氰胺系、萘系和胺基磺酸盐系。目前国内高效减水剂以萘系为主，产品型号有NF、UNF、FDN、NSZ、DH、SN及NNO等。三聚

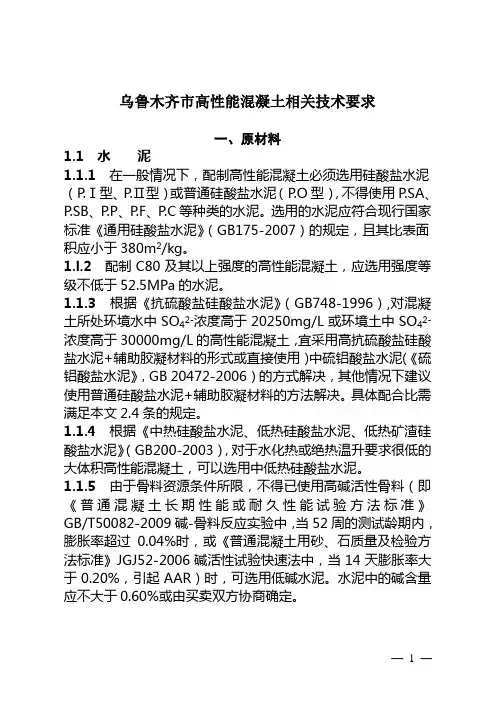

乌鲁木齐市高性能混凝土相关技术要求
乌鲁木齐市高性能混凝土相关技术要求 一、原材料 1.1 水泥 1.1.1在一般情况下，配制高性能混凝土必须选用硅酸盐水泥（P.Ⅰ型、P.Ⅱ型）或普通硅酸盐水泥（P.O型），不得使用P.SA、P.SB、P.P、P.F、P.C等种类的水泥。选用的水泥应符合现行国家标准《通用硅酸盐水泥》（GB175-2007）的规定，且其比表面积应小于380m2/kg。 1.l.2配制C80及其以上强度的高性能混凝土，应选用强度等级不低于5 2.5MPa的水泥。 1.1.3根据《抗硫酸盐硅酸盐水泥》（GB748-1996）,对混凝土所处环境水中SO42-浓度高于20250mg/L或环境土中SO42-浓度高于30000mg/L的高性能混凝土，宜采用高抗硫酸盐硅酸盐水泥+辅助胶凝材料的形式或直接使用）中硫铝酸盐水泥（《硫铝酸盐水泥》，GB 20472-2006）的方式解决，其他情况下建议使用普通硅酸盐水泥+辅助胶凝材料的方法解决。具体配合比需满足本文 2.4条的规定。 1.1.4 根据《中热硅酸盐水泥、低热硅酸盐水泥、低热矿渣硅酸盐水泥》（GB200-2003），对于水化热或绝热温升要求很低的大体积高性能混凝土，可以选用中低热硅酸盐水泥。 1.1.5 由于骨料资源条件所限，不得已使用高碱活性骨料（即《普通混凝土长期性能或耐久性能试验方法标准》 GB/T50082-2009碱-骨料反应实验中，当52周的测试龄期内，膨胀率超过0.04%时，或《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006碱活性试验快速法中，当14天膨胀率大于0.20%，引起AAR）时，可选用低碱水泥。水泥中的碱含量应不大于0.60%或由买卖双方协商确定。
高性能混凝土性能 讲授目录 HPC的性能相对于传统混凝土而言当然应当是优异的。我们分以下几个方面来讨论。 高性能混凝土的工作性 高性能混凝土的体积稳定性 高性能混凝土的耐久性 高性能混凝土的力学问题 高性能混凝土的高温性能 一、高性能混凝土的工作性 高性能混凝土的优良工作性，既包括传统混凝土拌和物工作性中的流动性、黏聚性（抗离析性）和泌水性等方面，又包括现代混凝土为适应泵送、免振等施工要求而要求的大流动性、坍落度保留好等方面。 为使硬化后的混凝土具有较高的强度和密实性，与普通混凝土相比，高性能混凝土中胶凝材料用量可能增大，除水泥外，往往还要加入1-2种矿物外加剂，同时使用高效减水剂，在较低水胶比下获得高流动性，因此拌和物的黏性增大，变形需要一定的时间。 高性能混凝土的流变性仍近似于宾汉姆体。可以用屈服剪切应力和塑性黏度两个参数来表达其流变性能，而在实际工程中采用变形能力和变形速度来反映高性能混凝土的工作性更为合理。 新拌混凝土的流变学参数
用宾汉姆体描述新拌混凝土流变学特性时，屈服值（屈服应力）是最重要的参数。屈服值是使材料发生变形所需的最小应力。坍落度值越小，表明混凝土拌合物的屈服值越大，在较小的应力作用下越不易变形。 影响混凝土屈服值的主要因素有用水量和化学外加剂。 ②塑性黏度 是反映作用应力与流动速度之间关系的参数。坍落度大致相同，塑性黏度大，混凝土拌合物流动和变形速度慢。 胶凝材料用量多的混凝土，其塑性黏度有增大的趋向。特别是使用塑化剂减少单位体积用水量时，黏性较不掺塑化剂且坍落度相同的混凝土拌合物明显增大，造成泵压增大，可泵性变差。 高性能混凝土工作性的测定方法 坍落度与坍落流动度 V型漏斗试验 U形充填性试验装置 J-环试验 L形流动仪及测试指标试验
高性能混凝土技术介绍 中国混凝土网 [2006-4-20] 网络硬盘我要建站博客常用搜索 1、混凝土裂缝防治技术 （1）主要技术内容 混凝土裂缝已成为混凝土工程质量通病，如何防治混凝土裂缝是工程技术人员迫切希望解决的技术难题。然而防治混凝土裂缝是一个系统工程，包括设计、材料、施工中每一个技术环节。本技术主要是叙述防治裂缝的一些关键技术，提高混凝土抗裂性能，从而达到防治混凝土裂缝的目的。本技术的主要内容包括：设计的构造措施、混凝土原材料（水泥、掺合料、细骨料、粗骨料）的选择、混凝土配合比对抗裂性能影响因数、抗裂混凝土配合比设计以及抗裂混凝土配合比优化设计方法以及施工中的一些技术措施等。 （2）技术指标 对于如何评价混凝土厚材料及混凝土抗裂性能，本技术提供了相应的试验方法和评价指标，使其具有可操作性。 （3）适用范围 本技术适用于具有较高抗裂要求的混凝土结构的设计、原材料的选择、抗裂混凝土配合比的设计和施工以及对混凝土抗裂性能的评价。 （4）已应用的典型工程 已在试点工程中应用，取得良好的效果。并给出具体的工程实例。 2、自密实混凝土技术 （1）主要技术内容 混凝土在自重的作用下，不采取任何密实成型措施，能充满整个模腔而不留下任何空隙的匀质的混凝土称之为自密实混凝土。本技术提供的主要技术内容：对混凝土原材料的技术要求、自密实混凝土设计要点即流动性、充填性、抗离析性以及保塑性和自密实混凝土配合比设计等。 （2）试验方法及评价指标 本技术给出了相应的试验方法和评价指标，并给出如阿在工地控制自密实混凝土拌合物性能的具体规定。 （3）使用范围 适用于难以用机械振捣的混凝土的浇筑。由于自密实混凝土细粉含量较大，更应重视混凝土抗裂性能。在采取抗裂措施的情况下，自密实混凝土抗裂性能相对较差。不适用于连续墙、大面积楼板的浇筑。
第四章混凝土施工工艺基本要求 本章包括混凝土施工的一般要求、混凝土搅拌站、桩基混凝土施工、承墩台混凝土施工、隧道衬砌混凝土施工、涵洞混凝土施工、无碴轨道混凝土施工、梁体混凝土施工、季节施工等。 第一节一般要求 一、施工前准备 1 针对设计、施工工艺和施工环境条件特点等因素，制定严密的高性能混凝土的施工组织设计，建立完善的施工质量保证体系和健全的施工质量检验制度，明确施工质量检验方法。 2 对设计文件进行复核，保证施工中采用的相关标准和技术指标正确无误。 3 对参建人员的资格、施工设备的完好性、原材料和配合比的适用性、工艺方法的可行性、试验检验手段的科学性等进行复查，保证混凝土工程顺利施工。 4 混凝土用原材料产地、质量等级、类型等应与试验配合比用原材料一致。应特别注重原材料的质量稳定。选料时，应充分考虑供货厂家的质量管理制度是否健全，生产能力是否满足现场需要，并保持适度储备。 5 计量设备检查。对生产系统的各计量仪器设备进行计量监督和测试，确定合理的计量参数和计量精度，制定各项保证测量、试验以及施工工艺中各种测试数据准确性的计量措施。 6 承墩台、梁体等重要混凝土结构施工前应进行混凝土试浇筑和试养护，以便对混凝土配合比、施工工艺、施工机具以及养护工艺的适应性进行检验。 二、拌合 混凝土拌合应在搅拌站集中进行。拌合站的基本设施和质量保障措施要求详见本章第二节。 三、运输 1 混凝土运输设备的运输能力应适应混凝土凝结速度和浇筑速度的需要，保证浇筑过程连续进行。运输过程中，应确保混凝土不发生离析、漏浆、泌水及坍落度损失过多等现象，运至浇筑地点的混凝土应仍保持均匀性和良好的拌和物性能。 2 混凝土宜采用内壁平整光滑、不吸水、不渗漏的运输设备进行运输。当长距离运输混凝土时，宜采用搅拌车运输；近距离运输混凝土时，宜采用混凝土泵、混凝土料斗或皮带运输。 3 用手推车短距离运输混凝土时，道路或车道板的纵坡不宜大于15%。用机动车短距离运输混凝土时，混凝土的装载厚度不应小于40cm。用轻轨斗车短距离运输混凝土时，轻轨应铺设平整，以免混凝土拌和物因斗车振动而发生离析。手推车、机动车以及轻轨斗车不宜运输流动度较大的泵
实施细则 一、建设单位 建设单位严格遵照政府相关推广应用高性能混凝土有关规定，对属于应用范围内的工程项目使用高性能混凝土，并在相关程序中予以明确。同时，应向配合比设计单位提供地质环境勘察资料，设计文件等资料，方便配合比设计单位进行配合比设计。 二、设计单位 1、混凝土结构设计单位 建筑结构设计单位应按照地质勘察报告结果，根据《混凝土结构耐久性设计规范》（GB/T50476-2008）、《混凝土质量控制标准》（GB50164-2011）中的要求，在设计说明书中明确混凝土的工作性能、耐久性能（抗渗等级、抗冻等级、电通量、氯离子扩散系数、抗侵蚀能力和抑制碱骨料反应能力等）、力学性能（强度等级）、体积稳定性等相关指标。同时，国家相关规范中关于外防水、外防腐等要求与高性能混凝土的自防水、自防腐性能并不矛盾，可根据具体情况进行分析，内外双防效果更佳。 当混凝土结构处于多种劣化因素（如：冻融破坏、硫酸盐侵蚀、碱骨料反应等）共同作用下，应针对劣化因素对混凝土结构的破坏进行具体分析，采取适当措施解决其耐久性问题，所采取的耐久性技术措施应同时满足每种环境作用的要求，务必保证在多种劣化因素作用下混凝土结构的安全稳定： 如同时有两种或两种以上劣化因素的，以劣化因素作用等级最高的作为结构所处环境的作用等级。 如同时有两种或两种以上劣化因素的作用等级相同时，一般应再提高一级作为结构所处环境的作用等级，以考虑多项作用共同发生时可能加重的后果。 结构构件的混凝土技术性能应同时满足耐久性和承载能力的要求。 2、混凝土配合比设计单位 高性能混凝土配合比设计单位应具有丰富的混凝土耐久性试
验研究经验和案例（原则上研究时间不少于5年，取得相关研究成果，且成功运用的工程项目不少于8项）。针对具体工程进行配合比设计时，需要严格按照国家相关规范进行设计，满足材料所需的力学性能、工作性能、耐久性能和体积稳定性能。当配合比与现行规范发生冲突时需进行实验论证，以实验论证的结果为准。 三、生产企业 1、高性能混凝土生产企业 高性能混凝土生产企业必须同时满足以下三方面要求： （1）原材料要求： 高性能混凝土生产企业所使用的原材料必须符合现行的标准、规范。在胶凝材料中不得使用P.C32.5水泥，建议使用P.O42.5水泥和P.Ⅰ、P.Ⅱ型水泥。同时，对于掺入混凝土中的掺合料或辅助胶凝材料要求其必须是通过二次加工、质量稳定、符合规范标准要求的材料，且原材料必须通过自检和委托第三方检测无误后方可使用。 （2）配合比及技术要求： 用于生产的混凝土配合比应经乌鲁木齐市高性能混凝土专业委员会的审查通过。 （3）规模、设备、资质、实验室要求： 生产规模：预拌混凝土企业在市建委年度综合评审中评定为优秀，且生产能力不低于60万m3/年。 生产设备：全程机械化，配料计量采用微机控制；配有不小于2台180立方/小时以上的搅拌系统，混凝土运输车不得少于25辆，汽车泵不少于5台。 企业资质：企业注册地在乌鲁木齐市，注册资金不低于2000万元的企业。 专项实验室：预拌混凝土企业应设有混凝土专项实验室，实验室必备设备应有300KN压力试验机（水泥强度检验用）、2000KN压力试验机（混凝土强度检验用）、水泥抗折试验机、标准水泥抗压夹具、水泥及混凝土抗压和抗折试模、水泥净浆搅拌机、水泥胶砂搅拌机、水泥胶砂振动台、水泥胶砂流动度测定仪、水泥恒温恒湿标
索引号标准号标准名称 CCES01 CCES01-2004 混凝土结构耐久性设计与施工指南.pdf CCGF305 CCGF305.4-2008 预应力混凝土用钢材.pdf CECS02 CECS02-1988 超声回弹综合法检测混凝土强度技术规程.pdf CECS03 CECS03-2007 钻芯法检测混凝土强度技术规程.pdf CECS104 CECS104-1999 高强混凝土结构技术规程.pdf CECS13 CECS13-2009 纤维混凝土试验方法标准.pdf CECS146 CECS146-2003 碳纤维片材加固混凝土结构技术规程.pdf CECS159 CECS159-2004 矩形钢管混凝土结构技术规程.pdf CECS161 CECS161-2004 喷射混凝土加固技术规程.pdf CECS173 CECS173-2004 水泥聚苯模壳格构式混凝土墙体住宅技术规程.pdf CECS175 CECS175-2004 现浇混凝土空心楼盖结构技术规程.pdf CECS188 CECS188-2005 钢管混凝土叠合柱结构技术规程.pdf CECS19 CECS19-1990 混凝土排水管道工程闭气检验标准.pdf CECS194 CECS194-2006 聚苯模板混凝土结构技术规程.pdf CECS203 CECS203-2006 自密实混凝土应用技术规程.pdf CECS207 CECS207-2006 高性能混凝土应用技术规程.pdf CECS21 CECS21-2000 超声法检测混凝土缺陷技术规程.pdf CECS220 CECS220-2007 混凝土结构耐久性评定标准.pdf CECS230 CECS230-2008 高层建筑钢混凝土混合结构设计规程.pdf CECS242 CECS242-2008 水泥复合砂浆钢筋网加固混凝土结构技术规程.pdf CECS25 CECS25-1990 混凝土结构加固技术规范.pdf CECS254 CECS254-2009 空心钢管混凝土结构技术规程.pdf CECS257 CECS257-2009 混凝土砖建筑技术规范.pdf CECS26 CECS26-1990 双钢筋混凝土构件设计与施工规程.pdf CECS268 CECS268-2010 水工混凝土外保温聚苯板施工技术规范.pdf CECS278 CECS278-2010 剪压法检测混凝土抗压强度技术规程.pdf CECS28 CECS28-1990 钢管混凝土结构设计与施工规程.pdf CECS289 CECS289-2011 蒸压加气混凝土砌块砌体结构技术规范.pdf CECS338 CECS338-2013 多层保温砌模混凝土网格墙建筑技术规程.pdf CECS356 CECS356-2013 高强箍筋混凝土结构技术规程.pdf CECS361 CECS361-2013 生态混凝土应用技术规程.pdf CECS365 CECS365-2014 夹模喷涂混凝土夹芯剪力墙建筑技术规程.pdf CECS378 CECS378-2014 聚苯模板混凝土楼盖技术规程.pdf CECS38 CECS38-1992 钢纤维混凝土结构设计与施工规程.pdf CECS40 CECS40-1992 混凝土及预制混凝土构件质量控制规程.pdf CECS51 CECS51-1993 钢筋混凝土连续梁和框架考虑内力重分布设计规程.pdf CECS53 CECS53-1993 混凝土碱含量限值标准.pdf CECS58 CECS58-1994 混凝土电视塔施工技术规程.pdf CECS69 CECS69-2011 拔出法检测混凝土强度技术规程.pdf CECS88 CECS88-1997 钢筋混凝土承台设计规程.pdf GB10171 GB/T10171-2005 混凝土搅拌站(楼).pdf
混凝土矿物掺合料应用技术规程（DB11/71029-2013北京地方标准） 一、矿物掺合料的质量要求 1、对粉煤灰的技术要求 2、对粒化高炉矿渣粉的技术要求 3、硅灰的技术要求 4、钢铁渣粉（20%~50%钢渣、50%~80%粒化高炉矿渣） 5、石灰石粉的技术要求 6、复合矿物掺合料 二、矿物掺合料的质量检查与验收 三、掺矿物掺合料混凝土的配合比设计（C20以下不受此表限制） 四、应用范围 大体积混凝土、水工混凝土、抗腐蚀要求混凝土 四、质量评定 钢渣粉混凝土应用技术规程（DG/TJ08-2013-2007上海市建设工程规范） 一、钢渣粉复合钢渣粉质量指标 二、钢渣粉复合钢渣粉验收要求 三、配合比 四、应用范围 五、质量评定
水泥制品用矿渣粉应用技术规程 同一厂家，同一批次以不超过200t为一个验收批。主要检测项目为：密度、比表面积、7d 活性指数、流动度比等四项指标。 三、配合比 1 四、掺加矿渣粉掺合料时，可采用自然养护或蒸汽养护。 五、应用范围 矿渣粉在钢筋混凝土排水管、预应力混凝土管、预应力钢筒混凝土管、环形混凝土电杆、先张法预应力混凝土管桩等水泥制品 六、质量评定 生产钢筋混凝土排水管时，掺加矿渣粉的混凝土的脱模强度、缠丝强度及设计强度不得低于GB/T 11836、JC/T 2126.1的有关规定。
生产预应力混凝土管时，掺加矿渣粉的混凝土的脱模强度、缠丝强度及设计强度不得低于GB 5696、JC/T 2126.2的有关规定。 生产预应力钢筒混凝土管时，掺加矿渣粉的混凝土的脱模强度和设计强度不得低于GB/T 19685、JC/T 2126.3的有关规定。 生产环形混凝土电杆时，掺加矿渣粉的混凝土的脱模强度和设计强度不得低于GB/T 4623、JC/T 2126.5的有关规定。 生产先张法预应力混凝土管桩时，掺加矿渣粉的混凝土的脱模强度和设计强度不得低于GB13476、JC/T 2126.6的有关规定。 掺加矿渣粉的混凝土强度的检验评定应符合GB 50107 的有关规定，混凝土的质量控制应符合GB 50164的有关规定。 粉煤灰混凝土应用技术规程（GBJ146-90（1991年10月1日实施）） 一、技术指标 二、验收 三、应用范围 四、配合比 五、验收 用于水泥和混凝土中的粉煤灰(GB/T1596-2005) 一、技术要求 1、拌制水泥混凝土和砂浆时，作掺合料的粉煤灰 2、水泥生产中作活性混合材料的粉煤灰 二、检验规则 粒化高炉矿渣微粉在水泥混凝土中应用技术规程 一、技术要求 若矿渣微粉粉磨过程中未掺加助磨剂，且掺加石膏为天然石膏时，可免检氯离子项目。 二、验收 三、配合比 3.1 C50以下 ①当矿渣微粉掺量大于 50% 时，应根据实际所用的水泥和矿渣微粉掺量，进行胶凝材料强度和凝结时间试验，确认其能满足设计、施工要求。 ②当采用普通硅酸盐水泥时，矿渣微粉大掺量应≤ 60% 。 注：上部结构中如采用纯硅酸盐水泥，最低水泥用量为180 ㎏/ m 3 。 3.2 C50以上 配制C50 ～C60 级矿渣微粉混凝土，宜采用S105 或S115 级矿渣微粉。配制C60 以上的矿渣微粉混凝土，已采用流动度比大于105% 的S115 级矿渣微粉。 砂细度模数应大于2.6 ，含泥量应小于2% ，配制C70 以上混凝土时，含泥量应小于1% 。其它性能应符合《建筑用砂》GB/T14684 的规定。 碎石的石材强度应大于混凝土配制强度1.5 倍，压碎指标值小于6% ，针片状含量小于5% ，含泥量小于1% ，其他性能应符合《建筑用卵石、碎石》GB/T14685 的规定。
砌筑砂浆配合比设 计规程 S p e c i f i c a t i o n f o r m i x p r o p o r t i o n d e s i g n o f m a s o n r y m o r t a r J G J T98-2011 2011年
修订过程及主要内容 根据建设部文件建标〔2008〕102号“关于印发《2008年工程建设标准规范修订、修改计划（第一批）的通知》”要求，《砌筑砂浆配合比设计规程》从2008年4月开始进行修订，主编单位为陕西省建筑科学研究院及浙江八达建设集团有限公司，接到任务后，主编单位立即组建了编制组，确定了参编单位为：中国建筑科学研究院、福建省建筑科学研究院、上海市建筑科学研究院（集团）有限公司、陕西省第三建筑工程公司、山东省建筑科学研究院、浙江中技建设工程检测有限公司、嘉兴市春秋建设工程检测中心有限责任公司、浙江嘉善县建筑工程质量监督站、西安市建设工程质量安全监督站、西安天洋建材企业集团，编制人员为： ?李荣孙占利张秀芳赵立群刘军选徐鹏如王文奎何希铨金万春王转英袁永福钱建武张雪琴薛天牢金裕民徐建 黄春文毛国强何富林陈华沈文忠。 任务下达后通过电话、网络等方式各编制单位进行沟通，行业标准《砌筑砂浆配合比设计规程》JGJ98-2000颁布实施至今，距今已有10年之久，该标准对保证作为砌筑砂浆配合比设计规范在工业与民用建筑及一般构造物中所采用砂浆的质量配合比设计中起到了重要的作用。但随着建筑技术的发展，材料的更新换代以及其他标准的变化，特别是预拌砂浆的蓬勃发展，通用硅酸盐水泥标准及建筑砂浆基本性能试验方法的修订，都使该标准的继续使用出现了一些困难、可操作性差、工地现场执行难度增大，因此，迫切需要对《砌筑砂浆配合比设计规程》进行修订，以适应建筑技术的发展。根据这些主要问题2008年8月在西
C50高性能混凝土配合比设计和施工控制技术 肖希新屈文强 随着社会经济的发展，山区经济建设也随社会大潮而突飞猛进，山区高速公路的修建也是日新月异，质量要求也越来越高。面对中国就样一个多山国家，面对这样一个前景广阔的市场，我们深深感到这是路桥人的一种机遇，也是一种挑战！ 混凝土是现代土建工程中最主要的建筑材料，据估计，我国每年的混凝土年用量达5亿立方米以上。近几年来，随着工程发展的需要，在大高度，大跨度，大荷载等方面，混凝土发展呈现出由高强混凝土（HSC向高性能混 凝土（HPC发展趋势。这主要是因为高强度混凝土本身存在的缺点不符合和不能满足工程的需要，其主要缺点包括：（1）脆性，易于开裂和突然破坏；（2）由于水灰比小带来的工作性（流动性，可泵性，均匀性等）差；（3）单位水泥用量大带来的稳定性和经济性问题；（4）由于体积稳定性差（收缩，膨胀）带来的耐久性问题。而高性能混凝土则克服了以上缺点，具有易于浇注，捣实而不离析，高超的、能长期保持的力学性能，高早期强度，高韧性，体积稳定，在严寒环境中使用寿命长等优点。因此即使在不良的结构细节和施工条件下，高性能混凝土也能增强混凝土结构的可靠性。 高性能混凝土与高强度混凝土相比，从单一重视强度到工作性，耐久性与强度并重，还可根据工程要求，突出一二种性能，而这靠传统的组分，普通的拌合，浇注与养护方法是不可能配制出的。高强高性能混凝土是混凝土技术的一个重要发展方向，它适应现代工程结构向大跨、高耸、重载发展和承受恶劣环境条件的需要，符合现代施工技术采用工业化生产（工厂预拌混 凝土，工厂预制构件）的要求。然而，虽然目前高强高性能混凝土试验室的配制已达
高性能混凝土施工技术方案 一、编制依据： 1、施工指导性文件 1）乌鲁木齐市人民政府办公厅批转关于推广使用高性能混凝土实施意见的通知，乌政办【2011】241号文 2）关于在乌鲁木齐地区加快应用高性能混凝土的通知，乌建发【2014】46号文 3）关于下发《乌鲁木齐市高性能混凝土相关技术要求》的通知，乌建发【2014】47号文 4）关于高性能混凝土检测有关事宜的通知，乌建发【2014】291号文 5）关于在乌鲁木齐地区进一步规范新高性能混凝土应用的通知，乌建发【2015】81号文 6）关于举办高性能混凝土应用技术标准培训的通知，乌建发【2016】263号文 2、施工采用的规范标准 1）高性能混凝土应用技术规程CECS207—2006 2）高新更混凝土应用技术指南（中国建设工业出版社）
3）高性能混凝土评价标准JGJ/T385—2015 4）预拌混凝土绿色生产及管理技术规程JGJ/T328 5）普通混凝土力学性能试验方法标准GB/T5008 6）普通混凝土长期性和耐久性试验方法GB/T50082 7）建筑地基、基础工程施工规范GB51004—2015 8）混凝土结构工程施工规范GB50666—2011 9）混凝土质量控制标准GB50164—2011 10）混凝土结构工程施工质量验收规范GB50204—2010
3、施工图纸 二、工程概况 1、基本概况
2、设计高性能混凝土部位情况 三、施工部署 1、施工要求 本工程全部采用预拌混凝土，先施工垫层、防水板、地梁、柱基、墙、梁、板采用汽车泵泵送，先下后上。 根据施工工序及工期安排、混凝土浇筑尽量安排在白天
高性能混凝土探 专业： 姓名： 学号： 指导教师： 2016年6月
高性能混凝土技术发展与应用初探 摘要 高性能混凝土的发展和运用；摘要；随着我国改革开放和现代化进程的加快，我国的建设规；高性能混凝土(HighPerformanceCo；本文主要介绍了高性能混凝土发展的现状，阐明了高性；关键词：高性能混凝土；运用；发展；1高性能混凝土介绍；1.1高性能混凝土含义；1990年5月在马里兰州,由美国NIST和ACI；清华大学教授廉慧珍认为：高新能混凝土不是混凝土 高性能混凝土的发展和运用 摘要 随着我国改革开放和现代化进程的加快，我国的建设规模正日益增大，如何保证建筑工程质量的同时也能使工程能长久的安全使用下去，日益受到各级政府和社会各界的广泛关注。在众多的土木工程建设中，混凝土的应用面之广，使用次数之多是很少见的。尤其中近年来，一种较新的混凝土技术正在快速发展并且运用到许多实际工程项目中，那就是高性能混凝土。 高性能混凝土(High Performance Concrete，HPC) 由于具有高耐久性、高工作性、高强度和高体积稳定性等许多优良特性，被认为是目前全世界性能最为全面的混凝土，至今已在不少重要工程中被采用，特别是在桥梁、高层建筑、海港建筑等工程。
本文主要介绍了高性能混凝土发展的现状，阐明了高性能混凝土与施工的关系，列举了高性能混凝土的运用成果，并对其发展趋势作出展望。随着我国建筑向高层化、大型化、现代化的发展，HPC必将成为新世纪的重要建筑工程材料。 关键词：高性能混凝土；运用；发展 1 高性能混凝土介绍 1.1 高性能混凝土含义 1990年5月在马里兰州,由美国NIST和ACI主办的讨论会上,高性能混凝土(HPC)定义为具有所要求的性能和匀质性的混凝土。这些性能包括:易于浇注、捣实而不离析;高超的、能长期保持的力学性能;早期强度高、韧性高和体积稳定性好;在恶劣的使用条件下寿命长。即HPC要求高强度、高流动性与优异的耐久性。我国《高性能混凝土应用技术规程》 (CECS207-2006)中提到：高性能混凝土是具有混凝土结构所要求的各项力学性能，且具有高工作性、高耐久性和高体积稳定性的混凝土。 清华大学教授廉慧珍认为：高新能混凝土不是混凝土的一个品种，而是达到工程结构耐久性的质量要求和目标，是满足不同工程要求的性能和具有匀质性的混凝土。 我国《高性能混凝土应用技术规程》 (CECS207-2006)还提到：处于多种劣化因素综合作用下的混凝土结构宜采用高性能混凝土。根据混凝土结构所处的环境条件，高性能混凝土应满足下列一种或几种技术要求： （1）水胶比WC?0.38； （2）56d龄期的6h总导电量小于1000C；
