1.集成运算放大器是一种高增益直接耦合放大器，他作为基本的电子器件，可以实现多种功能电路，如电子电路中的比例，积分，微分，求和，求差等模拟运算电路。
2.运算放大器工作在两个区域：在线性区，他放大小信号；输入为大信号时，它工作在非线性区，输出电压扩展到饱和值om V 。
3.同向放大电路和反相放大电路是两种最基本的线性应用电路。由此可推广到求和，求差，积分，和微分等电路。这种由理想运放组成的线性应用电路输出与输入的关系（电路闭环特性）只取决于运放外部电路的元件值，而与运放内部特性无关。
4.对含有电阻、电容元件的积分和微分电路可以应用简单时间常数RC 电路的瞬态相应，并结合理想运放电路的特性进行分析。

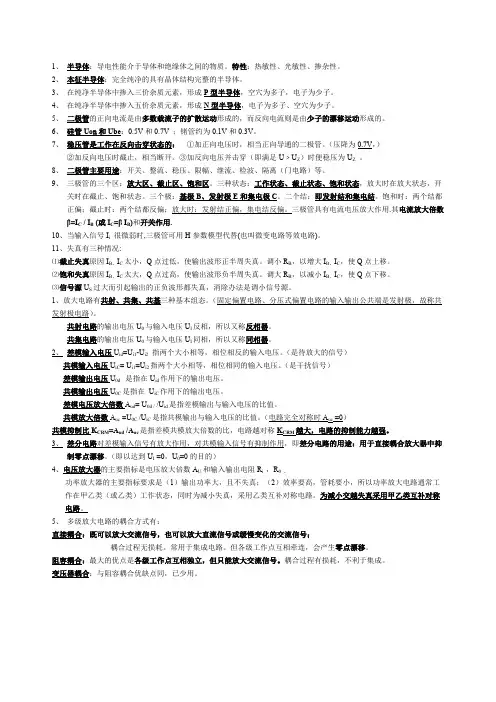

5.PN 结是半导体二极管和组成其他半导体器件的基础，它是由P 型半导体和N 型半导体相结合而形成的。绝对纯净的半导体掺入受主杂质和施主杂质，便可制成P 型半导体和N 型半导体。空穴参与导电是半导体不同于金属导电的重要特点。
6.当PN 结外加正向电压（正向偏置）时，耗尽区变窄，有电流流过；而外加反向电压时，耗尽区变宽，没有电流流过或电流极小，这就是半导体二极管的单向导电性，也是二极管最重要的特性。
7.二极管的主要参数有最大整流电流，最高反向工作电压，和反向击穿电压。在高频电路中，还要注意它的结电容，反向恢复时间，最高工作频率。
8.由于二极管是非线性器件，所以通常采用二极管的简化模型来分析设计二极管电路。主要有理想模型，恒压降模型，折线模型，小信号模型等。在分析电路的静态或大信号情况时，根据信号输入的大小，选用不同的模型，只有当信号很微小，且有一静态偏置时，才采用小信号模型。指数模型主要在计算机模拟中使用。
9.齐纳二极管是一种特殊的二极管，常利用它在反向击穿状态下的恒压特性，来构成简单的稳压电路，要特别注意稳压电路限流电阻的选取。齐纳二极管的正想特性和普通二极管相近。
10.其他非线性二段器件，如变容二极管，肖特基二极管，光电、激光、发光二极管等均具有非线性的特点，其中光电子器件在信号处理，存储和传输中获得了广泛的应用。
11.BJT 是由两个PN 结组成的三段有源器件，分NPN 和PNP 两种类型，它的三个端子分别成为发射机e ，基极b 和集电极c 。由于硅材料的热稳定性好，因而硅BJT 得到广泛应用。
12.表征BJT 性能的有输入和输出特性，均称之为V-I 特性，其中输出特性用得较多。从输出特性上可以看出，用改变基极电流的方法可以控制集电极电流，因而BJT 是一种电流控制器件。
13.BJT 的电流放大系数是它的主要参数，按电路组态的不同有共射极电流放大系数β和共基极电流放大系数α之分。为了保证器件的安全运行，还有几项极限参数，如集电极最大允许功率损耗CM P 和若干反向击穿电压，如CER BR V )(等，使用时应予注意。
14.BJT 在放大电路中有共射，共集，共基三种组态，根据相应的电路的输入量和输出量的大小和相位之间的关系，分别将他们称为反向电压放大器、电压跟随器和电流跟随器。三种组态的中的BJT 都必须工作在发射结正偏，集电结反偏的状态。
15.放大电路的分析方法有图解法和小信号模型分析法。前者是承认电子器件的非线性，后者是将非线性特性的局部线性化。通常使用图解法求Q 点，而用小信号模型法求电压增益，输入电阻和输出电阻。
16.放大电路静态工作点不稳定的原因主要是由于受温度的影响。常用的稳定静态工作点的电路有射极偏置电路等，它是利用反馈原理来实现的
17.频率响应与带宽是放大电路的的重要指标之一。用混合II 型等效电路分析高频响应，而用含电容的低频等效电路分析低频响应，二者的电路基础则是RC 低通电路和RC 高通电路。
18.瞬态响应和频率响应是分析放大电路的时域和频域的两种方法，二者从各自的侧面反映放大电路的性能，存在内在的联系，互相补充。工程上一频域分析用的较为普遍。
19.BJT 是控制电流器件，有两种载流子参与导电，属于双极性器件；而FET 是电压控制器件，只依靠一种载流子导电，因而属于单极型器件。分析的方法是图解法和小信号模型分析法。
20.按三端有源器件三个电机的不同连接方式，两种器件（BJT ，BFET ，MESFET ，MOSFET ）可以组成六种组态。但依据输出量与输入量的大小与相位关系的特征，这六中组态又可以归纳为三种组态，即反相电压放大器，电压跟随器和电流跟随器。
21.由于FET 具有输入阻抗高，噪声低（如JFET ），等一系列优点，而BJT β高， 若FET 和BJT 结合使用，就可以大为提高和改善电子电路的某些性能指标，BiFET 模拟集成电路是按这一特点发展起来的，从而扩展了FET 的应用范围。
22.反馈是指把输出电压或输入电流的一部分或全部通过反馈网络，用一定的方式回送到放大电路的输入回路，以影响输入电量的过程。
23.负反馈放大电路有四种类型，电压串联负反馈，电压并联负反馈，电流串联负反馈，电流并联负反馈。
24.功率放大电路是在大信号下工作，通常采用图解法进行分析。研究的重点是如何在允许失的的情况下，尽可能提高输出功率和效率。
25.与甲类功率放大电路相比，乙类互补对称功率放大电路的主要优点是效率高（%）。为了保证安全工作，乙类时极限参数需满足L CC CM CC CEO BR om Tl CM R V I V V P P P /,2,2.0)(>>≈>
26.功率BJT 输入特性存在死区电压，工作在乙类的互补对称电路将出现交越失真，克服方法是采用甲乙类（接近乙类）互补对称电路。通常用二极管或BE V 扩大电路进行偏置。
27.大功率器件主要有达林顿管，功率VMOSFET ，DMOSFET 。为了保证安全运行，可从其散热，防止功率BJT 二次击穿，降低使用定额，和保护措施等考虑。
28.交流电网电压转换为稳定的直流电压，为此要用整流滤波和稳压等环节来实现。
29.为抑制输出电压中的纹波，通常在整流电路后一个滤波环节。滤波电路一般可以分为电容输入式（直流输出电流较小且负载功率不变）和电感输入式（负载电流大）。
30.为了保证输出电压不随着电网电压，负载和温度的变化而产生波动，可以再接入稳压电路。在小功率供电系统中，多采用串联反馈式稳压电路，在移动式电子设备中或要求节能的场合中，多采用由集成开关稳压器组成的DC/DC 变换器供电；而中、大功率稳压电源一般采用PWM(PFM)集成的控制电路再外接大功率开关调整管的开关稳压电路。
31.串联反馈式稳压电路的调整管工作在线性放大区，利用控制调整管的管压降来调整输出电压，他是一个带负反馈的闭环有差调节系统；开关稳压电源的调整管是工作在开关状态，利用利用控制调整管导通和截止时间的比例来稳定输出电压，他也是一个带负反馈的闭环有差调节系统。它的控制方式有脉宽调制性（PWM ），买频调制型（PFM ），混合调制型（即脉宽——频率调制）。
32.集成电路运算放大器是模拟电路中应用广泛的一种器件，它用于信号的运算，处理，变换，测量，和信号产生电路，还用于开关电路中。虽具有非线性的特点，但是一般作为线性电路器件使用。
33.半导体是现代电子技术的重要组成部分，具有体积小，重量轻，使用寿命长，输入功率
小，功率转换效率高的特点。
34.双极性三极管（BJT）是一种三端器件，内部有两个离得很近的背靠背的PN结（发射结和集电结）。两个PN结加上不同极性、不同大小的偏置电压时，半导体三极管呈现不同的特性和功能。BJT是放大电路最重要的组成之一。
35.放大电路的功能是将微弱的电信号不失真的放大到需要的数值。为了增强微弱的电信号，几乎每个电子系统中都要用到放大电路。
36.三端放大器件，场效应管（FET）。○1金属-氧化物-半导体场效应管（MOSFET）。○2结型场效应管（JFET）。由于MOSFET工艺成熟且可以做的很小。从而可以做成超大规模集成电路和大容量的可编程器件或者储存器。
37.结型FET中的结既可以是一个普通的PN结，构成通常所说的JFET，也可以是一个肖特基势垒结，构成一个金属-半导体场效应管（MESFET）。MESFET可以用在高速或者高频电路中。如微波放大电路。
38.FET放大电路的三种组态形式：共源极，共漏极，共栅极结构。
39.MOSFET体积很小，在集成电路放大器中，常用增强型或者耗尽型MOSFET做成电流源作为偏置电路或者有源负载。
40.与BJT不同FET只有一种载流子——电子或者空穴导电，故称FET为单极型器件。
41.BJT属于电流控制电流型器件。FET是电压控制电流型器件。电真空器件是电压控制电流型器件。微电子电路的制造工艺决定的。
42.按照极性的不同反馈分为负反馈和正反馈，所有实用的放大电路中都要适当的引入负反馈，用以改善放大电路的一些性能指标。正反馈会造成放大电路的工作不稳定。但在波形产生（即震荡）电路中则要引入正反馈，已构成自激振荡的条件，
43.向负载提供功率的放大电路成为功率放大电路。主要用于增强电压幅度或电流幅度，因而成为电压放大电路或者电流放大电路。
44.小功率稳压电源的组成由：电源变压器，整流，滤波，和稳压电路。
《模拟电子技术》模拟试题一 一、填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向） 导电性。 2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温 度）有关，而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其 反偏时，结电阻为（无穷），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。 7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集） 放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳 定交流输出电流采用（串联）负反馈。 9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路 的放大倍数AF=（1/ F ）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号， 而加上大小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互 补功率放大器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻 （）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（） 电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信 号是运载信息的工具，称为（）。
电子技术》课程标准 课程代码：适用专业：电气自动化制订 系部：机电工程系制订时间： 2018 年 2 月
《电子技术》课程标准 一、课程概述 （一）课程定位 本课程标准依据机电一体化技术专业标准中的人才培养目标和培养规格以及对《电子技术》课程教学目标要求而制订，用于指导《电子技术》课程教学 与课程建设。 本课程是电气自动化专业的一门公共学习领域专业基础课程，是一门基于职业能力分析，以模拟电子电路为载体，将典型模拟电路设计、调试与应用有机融合的理论性、实践性都较强的课程。 本课程的任务是使学生掌握电子技术方面的基本理论和基本知识，为学习后 续专业课准备必要的知识，并为从事有关实际工作奠定必要的基础。通过项目训练，使学生具备识别与选用元器件的能力；电路识图与绘图的能力；对电子电路进行基本分析、计算的能力；对典型电路进行设计、调试、检测与维修的职业能力和职业素养。通过逻辑思维能力训练，培养学生独立分析问题和解决问题的能力，自主学习能力，训练学生的创新能力。 （二）先修后续课程 本课程的前导课程为：高等数学、电工技术，使学生具备基本的电子元器件检测能力、电路识图绘图能力、电路设计和分析能力。本课程为后续专业课程电气控制技术、PLC 技术、电气设备故障与维护的学习提供知识储备和技能储备，同时培养学生解决问题的方法能力和社会能力，为今后的工作打下良好的基础。 二、课程目标 本课程的目标是使学生具备本专业的高素质的劳动者和高级技术应用性人才所必须的电子设计的基本知识和灵活应用电子元器件的基本技能；为学生全面 掌握电子电路设计技术和技能，提高综合素质，增强适应职业变化的能力和学习的能力，为以后就业和继续学习打下一定的基础；通过项目的解决，培养学生的团结协作、吃苦耐劳的品德和良好的职业道德。 （一）知识目标 1、初步掌握常用电子器件 2、掌握放大电路基础，频率特性与多级放大器，功率放大器 3、掌握运算放大器及其应用 4、掌握稳压电源的工作原理 5、掌握组合逻辑电路、时序逻辑电路的设计分析。 （二）能力目标 1、学会常用电子元器件的识别和选用； 2、学会设计小信号功率放大器电路； 3、学会集成运放的应用和集成稳压电源的设计； 4、学会组合逻辑电路和时序逻辑电路的设计和分析方法。 （三）素质目标 1、提高学生分析问题和解决问题的能力 2、培养学生的科学思维能力、创新能力，能够独立完成规定的实验，具有一定的分 析解决实际问题的能力，以满足学生毕业后从事本专业领域工作岗位的需要 3、培养学生的团队合作精神、语言表达能力、决策能力、自学能力、客观评价能力、竞争意识、可持续发展能力等职业综合素质，为以后从事专业工作奠定基础。 三、课程内容 《电子技术》课程以培养职业能力为目标，将工作任务和工作过程进行整合、序化，按照职业成长规律与认知学习规律，精心设计了六个学习主情境，分别是: 常用仪表的使用和常用电子器件的测试与辨别、功率放大器的设计、集成运放的 应用电路设计、直流稳压电源的设计、三人表决电路设计、计数器电路设计。每个学习情境包含多个学习性工作任务。 表1课程内容与学时分配
一、选择题：（共10题，每题1分。合计10分） 第一章： 1.PN 结加正向电压时，空间电荷区将（ ）。 A. 变窄 B. 基本不变 C. 变宽 2.PN 结加反向电压时，空间电荷区将（ ）。 A. 变宽 B. 变窄 C. 基本不变 3.在本征半导体中加入（ ）元素可形成P 型半导体。 A. 五价 B. 四价 C. 三价 4.当温度升高时，二极管的反向饱和电流将（ ）。 A. 增大 B. 不变 C. 减小 5.当温度升高时，二极管的正向特性曲线将（ ）。 A. 不变 B. 左移 C. 右移 6.稳压管的稳压区是其工作在（ ）区。 A. 正向导通 B. 反向截止 C. 反向击穿 第二章： 1. 对于直接耦合基本放大电路，（ ）的输入电压与输出电压反相。 A. 共射电路 B. 共集接法 C. 共基接法 2. 对于直接耦合放大电路，（ ）的输入电压和输出电压同相。 A. 共射电路 B. 共集电路 C. 共源电路 3. 以下基本放大电路中，（ ）电路不具有电压放大能力。 A. 共射 B.共集 C. 共基 4. 工作在放大区的某三极管，如果当C I 从1mA 变为1.9mA ，E I 从1.01mA 变为1.92mA ，那么它的 约为（ ）。 A. 1 B. 86 C. 90 5. 对于n 沟道增强型MOS 管，只能满足（ ），管子才能工作在恒流区。 A. DS u > GS u -)(th GS U B. DS u 模拟电子技术基础填空题及答案 在电子技术运用范围越来越广之际，同学们对电子技术的学习得怎么样了呢?下面我为大 家分享最新的电子技术考试题及答案，仅供参考! 1.在常温下，硅二极管的门槛电压约为 0.5V，导通后在较大电流下的正向压降约为 0.7V; 锗二极管的门槛电压约为 _0.1_V，导通后在较大电流下的正向压降约为_0.2_V。 2、二极管的正向电阻小 ;反向电阻大。 3、二极管的最主要特性是单向导电性。PN结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。 4、二极管最主要的电特性是单向导电性，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个电阻。 5、电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的 电压或电流信号下工作的电子电路及其技术，称为模拟电子技术。 6、PN结反向偏置时，PN结的内电场增强。PN具有具有单向导电特性。 7、硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为 0.7 伏;其门坎电 压Vth约为 0.5 伏。 8、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。 9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为 电子—空穴对。 10、因掺入杂质性质不同，杂质半导体可为空穴(P) 半导体和电子(N) 半导体两大类。 11、二极管的最主要特性是单向导电性，它的两个主要参数是反映正向特性的最大整流 电流和反映反向特性的反向击穿电压。 12、在常温下，硅二极管的开启电压约为0.5V，导通后在较大电流下的正向压降约为 0.7V。 13、频率响应是指在输入正弦信号的情况下，输出随频率连续变化的稳态响应。 15、N型半导体中的多数载流子是电子，少数载流子是空穴。 《模拟电子技术》复习题一 一、填空题 1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。 2、场效应管从结构上分为结型和两大类，它属于控制性器件。 3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。 4、在多级放大器中，中间某一级的电阻是上一级的负载。 5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。 6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。 7、正弦波振荡电路通常由，，和 四部分组成。 二、选择题 1、利用二极管的（）组成整流电路。 A 正向特性 B 单向导电性C反向击穿特性 2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。 A空穴B三价元素硼C五价元素锑 3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。 A P沟道增强型MOS型 B P沟道耗尽型MOS型 C N沟道增强型MOS型 D N沟道耗尽型MOS型 E N沟道结型 F P沟道结型 + + +++ + ------Rb1 Rb2Re1Re2 Rc RL C1Ce C1C2L 15V 8V Re1 Re2 Ucc Ucc C2 Ugs+10-1-2 id Ubs us Rs R R R R R R R R 2R 2R 2R Uo1Uo2Uo3Uo4+-Uo +1 +2+4A1A2A3 A4图2-1 图2-2 图2-3 图2-6 图2-4 图2-5图3-1 + + ++++ ------D2R Rb1 Rb2Re1 Re2 Rc RL C1 Ce C1 C2 L 15V 8V B=50 Ui Rf Re1 Re2 Ucc Ucc C2 Ugs+10-1 -2 id Ubs us Rs R R R R R R R R 2R 2R 2R Uo1Uo2Uo3Uo4+-Uo +1+2+4A1A2A3 A4图2-1 图2-2 图2-3图2-6 图2-4图2-5图3-1 图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。 A 1：ｅ、2：ｂ、3：ｃ B 1：ｃ、2：e 、3：ｂ C 1：ｃ、2：ｂ、3：ｅ D 其它情况 5、集成运放中间级的作用是（ ）。 A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。 A 可能 B 不能 7、差模信号电压是两个输入信号电压（ ）的值。 A 差 B 和 C 算术平均 8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。 A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况 9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（ ）负反馈。 A 电压串联 B 电压并联 C 电流串联 D 电流并联 10、设图2-10所示电路中二极管D1、D2为理想二极管，判断它们是导通还是截止？（ ） A D1导通，D2导通 B D1导通，D2截止 C D1截止，D2导通 D D1截止，D2截止 三、判断题 （ ）1、温度升高后，本征半导体中自由电子和空穴数目都增多，且增量相同。 （ ）2、结型场效应管通常采用两种偏置方式，即（源极）自给偏压式和栅极分压与源极自偏相结合的偏置方式。 （ ）3、共集电极电路没有电压和电流放大作用。 （ ）4、用电流源代替R e 后电路的差模倍数增加。 （ ）5、集成运放内部第一级是差分放大电路，因此它有两个输入端。 （ ）6、只有两个晶体管的类型相同（都为NPN 管或都为PNP 管时）才能组成复合管。 （ ）7、RC 桥式振荡电路只要R ｆ≤2R １就能产生自激振荡。 （ ）8、一个理想的差分放大电路，只能放大差模信号，不能放大共模信号。 （ ）9、电压负反馈可以稳定输出电压。 （ ）10、直流电源是一种电能形式转换电路，将交流电变为直流电。 四、分析题 电路如图所示： 模拟电子技术 试题汇编 成都理工大学工程技术学院 电子技术基础教研室 2010-9 第一章 半导体器件 一、填空题 1、本征硅中若掺入5价元素的原子，则多数载流子应是 电子 ，少数载流子应是 空穴 。 2、 在N 型半导体中，电子浓度 大于 空穴浓度，而在P 型半导体中，电子浓度 小于 空穴浓度。 3、PN 结反向偏置时，空间电荷区将变 宽 。 4、双极型三极管输出特性的三个区域分别是_____饱和_____区、______放大___区、__截止________区。 5、场效应管分为两大类：一类称为_结型场效应管___________，另一类称为__ 绝缘栅场效应管_______。 6、PN 结外加反向电压，即电源的正极接N 区，电源的负极接P 区,这种接法称为___反向接法_______或_反向偏置_________。 7、半导体二极管的基本特性是 单向导电性 ____，在电路中可以起___整流____和___检波____等作用。 8、双极型半导体三极管按结构可分为__NPN_____型和__PNP_____型两种，它们的符号分别为_______和________。 9、PN 结中进行着两种载流子的运动：多数载流子的 扩散 运动和少数载流子的___漂移_____运动。 10、硅二极管的死区电压约为__0.5____V ，锗二极管的死区电压约为__0.1____V 。 11、晶体管穿透电流CEO I 是反向饱和电流CBO I 的___1+β_______倍，在选用晶体管的时候，一般希望CBO I 尽量___小_______。 12、场效应管实现放大作用的重要参数是___跨导_m g ______。 13、PN 结具有__单向导电_______特性。 14、双极型三极管有两个PN 结，分别是___集电结____和_发射结______。 模拟电子技术 第1章半导体二极管及其基本应用 1．1 填空题 1．半导体中有空穴和自由电子两种载流子参与导电。 2．本征半导体中，若掺入微量的五价元素，则形成 N 型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成 P 型半导体，其多数载流子是空穴。 3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。 4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。 5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。稳压二极管是利用二极管的反向击穿特性实现稳压的。 6．发光二极管是一种通以正向电流就会发光的二极管。 7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。 8．测得某二极管的正向电流为1 mA，正向压降为 V，该二极管的直流电阻等于 650 Ω，交流电阻等于 26 Ω。 1．2 单选题 1．杂质半导体中，多数载流子的浓度主要取决于( C )。 A．温度 B．掺杂工艺 C．掺杂浓度 D．晶格缺陷 2．PN结形成后，空间电荷区由( D )构成。 A．价电子 B．自由电子 C．空穴 D．杂质离子 3．硅二极管的反向电流很小，其大小随反向电压的增大而( B )。 A．减小 B．基本不变 C．增大 4．流过二极管的正向电流增大，其直流电阻将( C )。 A．增大 B．基本不变 C．减小 5．变容二极管在电路中主要用作( D )。、 A．整流 B．稳压 C．发光 D．可变电容器 1．3 是非题 1．在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。( √ ) 2．因为N型半导体的多子是自由电子，所以它带负电。( × ) 3．二极管在工作电流大于最大整流电流I 时会损坏。( × ) F 4．只要稳压二极管两端加反向电压就能起稳压作用。( × ) 1．4 分析计算题 =，试写出各电路的输出电压Uo值。1．电路如图T1．1所示，设二极管的导通电压U D(on) ＝(6—V＝ V。 解：(a)二极管正向导通，所以输出电压U 一、填空题（每空1分，共10分） 1后二极管还可以正常工作。 2．N 型半导体的多数载流子是 。 3 4．单管共射极放大器，当工作点Q 选择较高时，易出现 失真。 5．在功率放大电路中，甲乙类放大电路是指放大管的导通角θ为 。 6．在放大器中，为了稳定输出电压，增加输入电阻，应引入 反馈。 7．串联反馈式稳定电路主要包括 、取样电路、调整管和基准电路四个部分。 8．双极型三极管是 （电压、电流）控制器件，当其工作在放大区时发射结需要 偏置，集电结需要 偏置。 二、单选题（本大题共15个小题，每题2分，共30分） 1．已知某晶体管处于放大状态，测得其三个极的电位分别为4V 、8V 和4.7V ，则4.7V 所对应的电极为（ ）。 A. 发射极 B.集电极 C.基极 D.栅极 2．理想运算放大器的电压放大倍数是（ ）。 A 、零 B 、约为120 C 、无穷大 D 、无法测定 3．晶体管的电流放大系数α，β分别指（ ） （Ａ）工作在饱和区时的电流放大系数B C E C i i i i /,/==βα； （Ｂ）工作在放大区时的电流放大系数B C E C i i i i /,/==βα （Ｃ）工作在截止区时的电流放大系数B C E C i i i i /,/==βα （D ）工作在放大区时的电流放大系数B C E B i i i i /,/==βα 4．对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ ） A 放大区中部; B 截止区；C 放大区但接近截止区;D 放大区但接近饱和区。 5．与乙类放大器相比，甲乙类互补对称功率放大器的主要优点是：（ ） A 、 可以使用两个电源供电; B 、可以进行功率放大； C 、效率高; D 、无交越失真； 6．放大电路如图题6所示，由于R B1，和R B2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（ ）。 A 、适当增加R B2，减小R B1 B 、保持R B1 不变，适当增加 R B2 C 、适当增加R B1，减小R B2 D 、保持R B2不变，适当减小R B1 一、填空题 1、P 型半导体又称为_____型半导体，它由本征半导体掺入_____价元素形成，其多数载流子是__________，少数载流子是__________。当PN 结外加正向电压时，扩散电流 漂移电流，耗尽层 。 2、三种基本组态的放大电路中，输入和输出相位相反的是____________，输入和输出相位相同的是____________。 3、场效应管与双极晶体管比较，____________为电压控制器件，____________为电流控制器件，____________的输入电阻高。 4、在分析含有负反馈的集成运放电路时，常用的两个基本且重要的概念是： 和 。 5、放大电路中静态工作点的设置非常重要，如果Q 点设置过低，将会引起 失真，其输出电压的波形 半周被部分削平。 6、直流稳压电源由 、 、 及 组成。 7、并联稳压电路中，稳压二极管需要串入 才能正常进行工作。 二、选择题 1、杂质半导体的少数载流子浓度取决于（ ） A 、掺杂浓度 B 、工艺 C 、温度 D 、晶体缺陷 2、测得某放大电路中BJT 的三个电极A 、B 、C 的各级电位为 V V V V V V C B A 2.6,6,9-=-=-= 则可以判断出 （ ） A ．A 是基极， B 是发射极， C 是集电极，是NPN 管 B ．A 是集电极，B 是基极， C 是发射极，是PNP 管 C ．A 是集电极，B 是发射极，C 是基极，是PNP 管 D ．A 是发射极，B 是集电极，C 是基极，是NPN 管 3、P 沟道增强型场效应管处于放大状态时要求（ ） A 、UGS ＞0，UDS ＞0 B 、UGS ＜0，UDS ＜0 C 、UGS ＞0，UDS ＜0 D 、UGS ＜0，UDS ＞0 4、某仪表的放大电路，要求Ri 很大，输出电流稳定，则应采用（ ）形式来达到性能要求。 A 、电流串联负反馈 B 、电压并联负反馈 C 、电流并联负反馈 D 、电压串联负反馈 5、在长尾式差分放大电路中，电阻Re 的作用是：（ ） A 、提高Ri B 、提高Avd C 、提高K CMR D 、提高Avc 6、差分放大电路的输出由双端输出改为由单端输出时，其K CMR 将会（ ）。 A 、增大 B 、减小 C 、不变 D 、不能确定 7、乙类功率放大电路可以达到的最大效率是多少？（ ） 一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、晶体管三极管被称为双极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，只有当三极管工作在 区时，关系式b I Ic β=才成立。 3、场效应管可分为结型场效应管和 型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。 5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。 6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。 7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。 8、放大电路的直流通路用于研究 。 9、理想运放的两个输入端虚短是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈仍然存在则为 。 11、仅存在于放大电路的直流通路中的反馈称为 。 12、通用集成运放电路由输入级、中间级、 和 四部分组成。 13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。 14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管的反向电流小于min z I 时，稳压二极管 。 A ：稳压效果变差 B ：仍能较好稳压，但稳定电压变大 C ：反向截止 D ：仍能较好稳压，但稳定电压变小 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图1所示。关于这两只三极管，正确的说法是 。 电子技术发展史概述 电子技术是十九世纪末、二十世纪初发展起来的新兴技术。由于物理学的重大突破，电子技术在二十世纪发展最为迅速，应用最为广泛，成为近代科学技术发展的一个重要标志。 从20世纪60年代开始，电子器件出现了飞速的发展，而且随着微电子和半导体制造工艺的进步，集成度不断提高。CPLD／FPGA、ARM、DSP、A／D、D／A、RAM和ROM等器件之间的物理和功能界限正日趋模糊，嵌入式系统和片上系统(SOC)得已实现。以大规模可编程集成电路为物质基础的EDA技术打破了软硬件之间的设计界限，使硬件系统软件化。这已成为现代电子设计的发展趋势。 现在，人们已经掌握了大量的电子技术方面的知识，而且电子技术还在不断的发展着。这些知识是人们长期劳动的结晶。 我国很早就已经发现电和磁的现象，在古籍中曾有“磁石召铁”和“琥珀拾芥”的记载。磁石首先应用于指示方向和校正时间，在《韩非子》和东汉王充著《论衡》两书中提到的“司南”就是指此。以后由于航海事业发展的需要，我国在十一世纪就发明了指南针。在宋代沈括所著的《梦溪笔谈》中有“方家以磁石磨针锋，则能指南，然常微偏东，不全南也”的记载。这不仅说明了指南针的制造，而且已经发现了磁偏角。直到十二世纪，指南针才由阿拉伯人传入欧洲。 在十八世纪末和十九世纪初的这个时期，由于生产发展的需要，在电磁现象方面的研究工作发展的很快。库仑在 1785 年首先从实验室确定了电荷间的相互作用力，电荷的概念开始有了定量的意义。 1820 年，奥斯特从实验时发现了电流对磁针有力的作用，揭开了电学理论的新的一页。同年，安培确定了通有电流的线圈的作用及磁铁相似，这就指出了此现象的本质问题。有名的欧姆定律是欧姆在 1826 年通过实验而得出的。法拉第对电磁现象的研究有特殊贡献，他在1831 年发现的电磁感应现象是以后电子技术的重要理论基础。在电磁现象的理论及使用问题的研究上，楞次发挥了巨大的作用，他在1833 年建立确定感应电流方向的定则（楞次定则）。其后，他致力于电机理论的研究，并阐明了电机可逆性的原理。楞次在 1844 年还及英国物理学家焦耳分别独立的确定了电流热效应定律（焦耳 - 楞次定律）。及楞次一道从事电磁现象研究工作的雅可比在 1834 年制造出世界上第一台电动机，从而证明了实际应用电能的可能性。电机工程得以飞跃的发展是及多里沃 - 多勃罗沃尔斯基的工作分不开的。这位杰出的俄罗斯工程师是三相系统的创始者，他发明和制造出三相异步电机和三相变压器，并首先采用了三相输电线。在法拉第的研究工作基础上，麦克斯韦在 1864 年至 1873 年提出了电磁波理论。他从理论上推测到电磁波的存在，为无线电技术的发展奠定了理论基础。1888 年，赫兹通过实验获得电磁波，证实了麦克斯韦的理论。但实际利用电磁波为人类服务的还应归功于马克尼和波波夫。大约在赫兹实验成功七年之后，他们彼此独立的分别在意大利和俄国进行通信试验，为无线电技术的发展开辟了道路。 人类在自然界斗争的过程中，不断总结和丰富着自己的知识。电子科学技术就是在生产斗争和科学实验中发展起来的。 1883 年美国 《模拟电子技术》复习题一 一、填空题 1、在N 型半导体中，多数载流子是 ；在P 型半导体中，多数载流子是 。 2、场效应管从结构上分为结型和 两大类，它属于 控制性器件。 3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入 （共射、共集、共基）组态放大电路。 4、在多级放大器中，中间某一级的 电阻是上一级的负载。 5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。 6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。 7、正弦波振荡电路通常由 ， ， 和 四部分组成。 二、选择题 1、利用二极管的（ ）组成整流电路。 A 正向特性 B 单向导电性 C 反向击穿特性 2、P 型半导体是在本征半导体中加入（ ）后形成的杂质半导体。 A 空穴 B 三价元素硼 C 五价元素锑 3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。 A P 沟道增强型MOS 型 B P 沟道耗尽型MOS 型 C N 沟道增强型MOS 型 D N 沟道耗尽型MOS 型 E N 沟道结型 F P 沟道结型 图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。 ++ + - ---D1 D2R Rb Rc Rb Rb1Rb2Re1Re2 Rc RL C1Ce C1C2L 15V 8V 50K 2.5K B=50 Uo Ui +5V Rf Re1Re2Ucc Ucc Ucc C2 Ugs+10-1-2 id Ubs us Rs R R R 2R Uo1 Uo2Uo4 + +1A1 A2 A4 图2-1 图2-2图2-3 图2-6 图2-4 图2-5++ + + + --- --D1D2R Rb Rc Rb Rb1 Rb2Re1 Re2 Rc RL C1 Ce C1 C2 L 15V 8V 50K 2.5K B=50Uo Ui +5V Rf Re1Re2Ucc Ucc Ucc C2 Ugs+10-1 -2 id Ubs us Rs R R R 2R Uo1Uo2 Uo4++1A1 A2A4图2-1 图2-2 图2-3图2-6 图2-4图2-5 模拟电子技术基础(答案在最后) 一、填空题(每题1分) 1.在工程估算中,硅二极管的正向导通电压取（）V , 锗二极管的正向导通电压取（）V。 2.直流负反馈是指（）通路中有负反馈；交流负反馈是指（）通路中有负反馈。 3. FET工作在可变电阻区时，i D与u GS基本上是（）关系，所以在这个区域中，FET的 d、s极间可以看成一个由u GS控制的（）。 4.差模输入信号电压是两个输入信号的（差）值；共模输入信号电压是两个输入信号的（）值；当u I1 = 18 mV，u I2 = 6 mV时，u Id =（）mV，u Ic =（）mV 5.功率放大电路输出较大的功率来驱动负载，因此其输出的（）和（）信号的幅度均较大，可达到接近功率管的（）参数。 6.已知输入信号的频率为10 kHz ~15kHz，为了防止干扰信号的混入，应选用（）滤波电路。 7.理想二极管的正向电阻为（），反向电阻为（） 8.差分放大电路具有电路结构（）的特点，因此具有很强的（）零点漂移的能力。它能放大（）信号，而抑制（）信号。 9.反相比例运算电路与同相比例运算电路中，（）相比例运算电路输入电阻大，而（）相比例运算电路的共模信号为0。 10.图示单管共射放大电路中晶体管的输出特性和直流、交流负载线，由此可以得出： 1. 电源电压V CC = ( ) ； 2. 静态集电极电流I CQ = ( ) ,管压降U CEQ = ( ) ； 3. 集电极电阻R C = ( ) ；负载电阻R L = ( ) ； 4.晶体管的电流放大系数 = ( ) ；进一步计算可得到电压放大倍数A = ( ) ；（）； 填空题图2301 11.放大电路的幅频特性是指（）随信号频率而变；相频特性是指输出信号与输入信号的（）随信号频率而变。 12.积分运算电路可以将方波电压转换为（）电压。 13.常用小功率直流稳压电源系统由（）、（）、（）、（）等四部分组成。 14.场效应管的类型按沟道分为（）型和（）型；按结构分有（）型和（）型；按u GS = 0时有无导电沟道分为（）型和（）型。 15.本征半导体掺入微量的( )元素，则形成P型半导体，其多子为( )，少子为( ) 。 16.当差分放大电路输入端加入大小相等、极性相反的信号时，称为（）输入；当加入大小和极性都相同的信号时，称为（）输入。 17.根据反馈形式的不同，LC振荡电路可分为（）反馈式和三点式两类，其中三点式振荡电路又分为（）三点式和（）三点式两种。 18.为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用（）滤波电路。 19. FET是通过改变（）来改变漏极电流（）的，所以它是一个（）器件。 20.基本互补对称功率放大电路，存在（）失真；可以通过加偏置电压来克服，在具体电路中是利用前置电压放大级中（）或（）上的压降来实现。 21.甲类放大电路是指放大管的导通角等于（）；乙类放大电路的导通角等于（）；甲乙类放大电路的导通角为（）。 22.一般情况下，当集成运放的反相输入端和输出端有通路（）时，集成运放工作在（）。当集成运放开环或同相输入端和输出端有通路（）时，集成运放工作在（）。 23.功率放大电路根据输出幅值U om、负载电阻R L、和电源电压V CC计算出输出功率P o 和电源消耗功率P V后，可以方便地根据P o和P V值来计算每只功率管消耗的功 1234567 0.5 1 1.5 2 Q 10 20 30 40 μ μ μ μA A A A U CE(V) Ic(mA) 一、填空题：（要求） 1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。制造这些器材的主要材料是半导体，例如和等。 半导体中中存在两种载流子：和。纯净的半导体称为，它的导电能力很差。掺有少量其他元素的半导体称为杂质半导体。杂质半导体分为两种：型半导体——多数载流子是； 型半导体——多数载流子是。当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个结，这是制造半导体器件的基础。 2、三极管的共射输出特性可以划分为三个区：区、区和区。为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在区内。当三极管的静态工作点过分靠近区时容易产生截止失真，当三极管的静态工作点靠近区时容易产生饱和失真。 3、半导体二极管就是利用一个加上外壳，引出两个电极而制成的。它的主要特点是具有性，在电路中可以起整流和检波等作用。半导体二极管工作在区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成。 4、场效应管利用栅源之间电压的效应来控制漏极电流，是一种控制器件。场效应管分为型和型两大类。 5、多极放大电路常用的耦合方式有三种：耦合、耦合和耦合。 6、在本征半导体中加入价元素可形成N型半导体，加入价元素可形成P型半导体。 7、集成运放中常用的偏置电路有电流源、电流源和电流源等。 8、不同类型的反馈对放大电路产生的影响不同。正反馈使放大倍数；负反馈使放大倍数；但其他各项性能可以获得改善。直流负反馈的作用是，交流负反馈能够。 9、电压负反馈使输出保持稳定，因而了放大电路的输出电阻；而电流负反馈使输出 保持稳定，因而了输出电阻。串联负反馈了放大电路的输入电阻；并联负反馈则了输入电阻。在实际的负反馈放大电路中，有以下四种基本的反馈组态：式、式、式和式。 10、将一个RC低通电路与一个RC高通电路联在一起，可以组成带通滤波器；将一个RC低通电路与一个RC高通电路联在一起，可以组成带阻滤波器。 11、滤波电路的主要任务是尽量滤掉输出电路中的成分，同时，尽量保留其中的成分。滤波电路主要由电容、电感等储能元件组成。电容滤波适用于 电流，而电感滤波适用于电流。在实际工作中常常将二者结合起来，以便进一步降低成分。 12在三极管多级放大电路中，已知Av1=20、Av2=-10、Av3=1,每一级的负载电阻是第二级的输入电阻，则总的电压增益Av=( ); Av1是( )放大器，Av2是( ) 放大器，Av3是( )放大器。 13集成运算放大器在( )状态和( )条件下，得出两个重要结论他们是：( ) 和( ) 14单相桥式整流电路中，若输入电压V2=30,则输出电压Vo=( )V;若负载电阻R L=100Ω,整流二极管电流Id(av)=( )A。 二、选择题： 1、ＰＮ结外加正向电压时，扩散电流_______漂移电流，耗尽层_______。 《模拟电子期末练习题》 填空题： 1、结正偏时（导通），反偏时（截止），所以结具有（单向）导电性。 2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温 度）有关，而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线； 当其反偏时，结电阻为（无穷大），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流（增加），发射结压降（减小）。 7、三极管放大电路共有三种组态分别是（共射极）、（共基极）、（共集电 极）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了 稳定交流输出电流采用（电流）负反馈。 9、负反馈放大电路的放大倍数（（1）），对于深度负反馈放大电路的放大 倍数（1）。 10、P型半导体中空穴为（多数）载流子，自由电子为（少数）载流子。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共 模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。 12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲 乙）类互补功率放大器。 13、反向电流是由（少数）载流子形成，其大小与（温度）有关，而与外 加电压（无关）。 14、共集电极电路电压放大倍数（小于近似等于1），输入电阻（大），输 出电阻（小），常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广 泛应用于（集成）电路中。 16、晶体三极管具有放大作用时，发射结（正偏），集电结（反偏）。 17、为了稳定三极管放大电路和静态工作点，采用（直流）负反馈，为了 减小输出电阻采用（电压）负反馈。 18、共模信号是大小（相等），极性（相同）的两个信号。 19、乙类互补功放存在（交越）失真，可以利用（甲乙）类互补功放来克 服。 20、要保证振荡电路满足相位平衡条件，必须具有（正反馈）网络。 21、杂质半导体有（N）型和（P）型之分。 22、结最重要的特性是（单向导电性），它是一切半导体器件的基础。 23、结的空间电荷区变厚，是由于结加了（反向）电压，结的空间电荷区 变窄，是由于结 加的是（正向）电压。 24、放大电路中基极偏置电阻的作用是（为发射结提供正向偏置，同时提 供一个静态基极电流）。 ——调节基极偏流 25、有偶数级共射电路组成的多级放大电路中，输入和输出电压的相位（相 同），有奇数级组成的多级放 大电路中，输入和输出电压的相位（相反）。 26、电压负反馈稳定的输出量是（电压），使输出电阻（减小），电流负 反馈稳定的输出量是（电流）， 使输出电阻（增大）。 27、稳压二极管是利用二极管的（反向击穿）特性工作的。 28、甲类功放的最大缺点是（效率较低）； 填空题 1．在常温下，硅二极管的门槛电压约为0.5V，导通后在较大电流下的正向压降约为0.7V；锗二极管的门槛电压约为_0.1_V，导通后在较大电流下的正向压降约为_0.2_V。 2、二极管的正向电阻小；反向电阻大。 3、二极管的最主要特性是单向导电性。ＰＮ结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。 4、二极管最主要的电特性是单向导电性，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个电阻。 5、电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为模拟电子技术。 6、PN结反向偏置时，PN结的内电场增强。PN具有单向导电特性。 7、硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为0.7伏；其门坎电压V th 约为0.5伏。 8、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。 9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为电子—空穴对。 、在常温下，硅二极管的开启电压约为0.5 V，导通后在较大电流下的正向压降约为0.7 V 13、频率响应是指在输入正弦信号的情况下，输出随频率连续变化的稳态响应。 、三极管放大电路的三种基本组态是共集、共基、共射。 30、多级放大器各级之间的耦合连接方式一般情况下有直接耦合，阻容耦合，变压器耦合。 31、在单级共射放大电路中，如果输入为正弦波形，用示波器观察V O和V I的波形，则V O和V I的相位差为1800；当为共集电极电路时，则V O和V I的相位差为0。 、三极管工作在放大区时，它的发射结保持正向偏置，集电结保持反向偏置。 39、在多级放大电路中总的通频带比其中每一级的通频带窄。 41、场效应管属于电压控制电流型器件，而双极型半导体三极管则可以认为是电流控制电流型器件。 电子技术发展史概述电子技术是十九世纪末、二十世纪初发展起来的新兴技术。由于物理学的重大突破，电子技术在二十世纪发展最为迅速，应用最为广泛，成为近代科学技术发展的一个重要标志。 从20世纪60年代开始，电子器件出现了飞速的发展，而且随着微电子和半导体制造工艺的进步，集成度不断提高。CPLD／FPGA、ARM、DSP、A／D、D／A、RAM和ROM等器件之间的物理和功能界限正日趋模糊，嵌入式系统和片上系统(SOC)得已实现。以大规模可编程集成电路为物质基础的EDA技术打破了软硬件之间的设计界限，使硬件系统软件化。这已成为现代电子设计的发展趋势。 现在，人们已经掌握了大量的电子技术方面的知识，而且电子技术还在不断的发展着。这些知识是人们长期劳动的结晶。 我国很早就已经发现电和磁的现象，在古籍中曾有“磁石召铁”和“琥珀拾芥”的记载。磁石首先应用于指示方向和校正时间，在《韩非子》和东汉王充着《论衡》两书中提到的“司南”就是指此。以后由于航海事业发展的需要，我国在十一世纪就发明了指南针。在宋代沈括所着的《梦溪笔谈》中有“方家以磁石磨针锋，则能指南，然常微偏东，不全南也”的记载。这不仅说明了指南针的制造，而且已经发现了磁偏角。直到十二世纪，指南针才由阿拉伯人传入欧洲。 在十八世纪末和十九世纪初的这个时期，由于生产发展的需要，在电磁现象方面的研究工作发展的很快。库仑在1785年首先从实验室确定了电荷间的相互作用力，电荷的概念开始有了定量的意义。1820年，奥斯特从实验时发现了电流对磁针有力的作用，揭开了电学理论的新的一页。同年，安培确定了通有电流的线圈的作用与磁铁相似，这就指出了此现象的本质问题。有名的欧姆定律是欧姆在1826年通过实验而得出的。法拉第对电磁现象的研究有特殊贡献，他在1831年发现的电磁感应现 《模拟电子期末练习题》应用电子2班张昌文 《模拟电子技术》模拟试题一 填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。 2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。 3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变大），发射结压降（变小）。 7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。 9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称 为（）信号。 12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙类）类互补功率放大器。 13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。 14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。 16、用待传输的低频信号去改变高频信号的幅度称（调幅），未被调制的高频信号是运载信息的工具称（载波信号）。 17、模拟乘法器输出与输入的关系式是U0=（KU X U Y ），电路符号是（）。 二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才有 导通电流，否则处于（F ）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（C），该管是（D）型。 A、（ B、 C、E）B、（C、B、E）C、（E、C、B） D、（NPN） E、（PNP） 3、对功率放大器的要求主要是（B）、（D）、（E）。A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真 4、共射极放大电路的交流输出波形上半周失真时为（b ），此时应该（ e ）偏置电阻。 A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小 5、差分放大电路是为了（C）而设置的。A、稳定Au B、放大信号C、抑制零点漂移 6、共集电极放大电路的负反馈组态是（A ）。A、压串负B、流串负C、压并负 7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（B ）倍。A、1 B、2 C、3 8、为了使放大器带负载能力强，一般引入（A ）负反馈。A、电压B、电流C、串联模拟电子技术基础填空题及答案
《模拟电子技术》复习题10套及答案
模拟电子技术题库 答案
模拟电子技术习题及答案
模拟电子技术考试题(卷)
模拟电子技术 题库
模拟电子技术基础考试试题答案
电子技术发展史概述首次
《模拟电子技术》复习题10套及答案
模拟电子技术填空题
模拟电子技术复习试题及答案解析
模拟电子技术复习试题+答案
模拟电子技术复习题(填空选择)
电子技术发展史概述-首次
模拟电子技术期末试题及答案
