and Research P.R China
工程设计证书号：A111008927 License N0.A111008927 天津市燃料油公司大港成品油库及配
套项目
日期：2013.2
第 1 页共 4 页

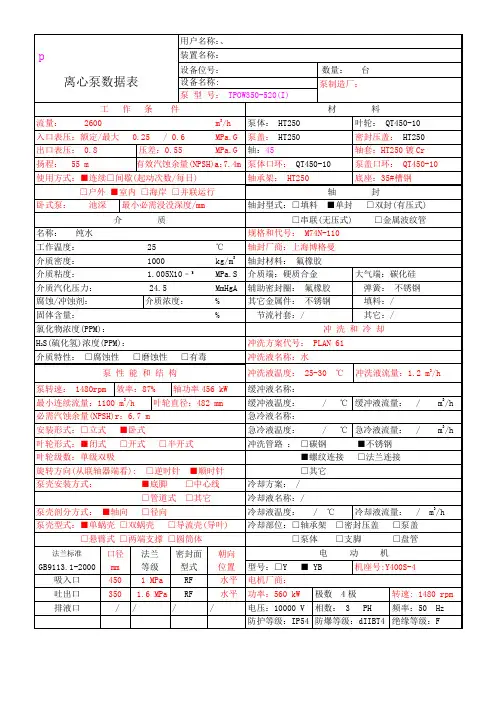

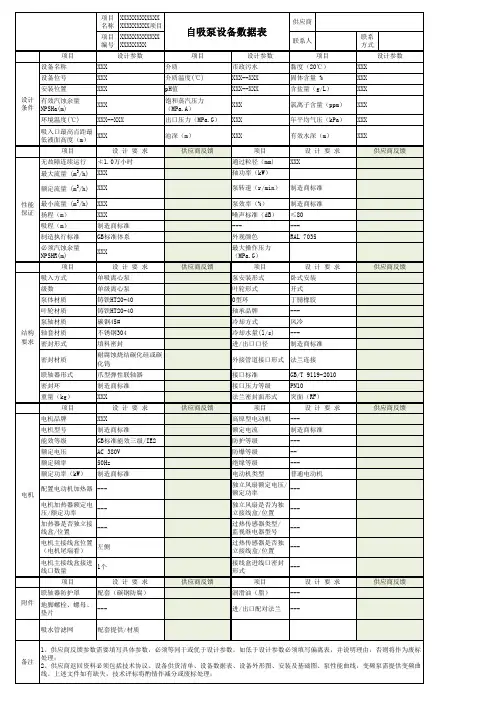

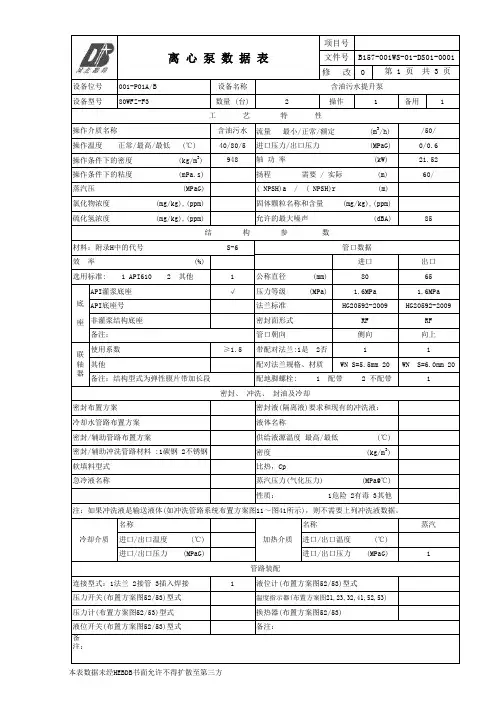

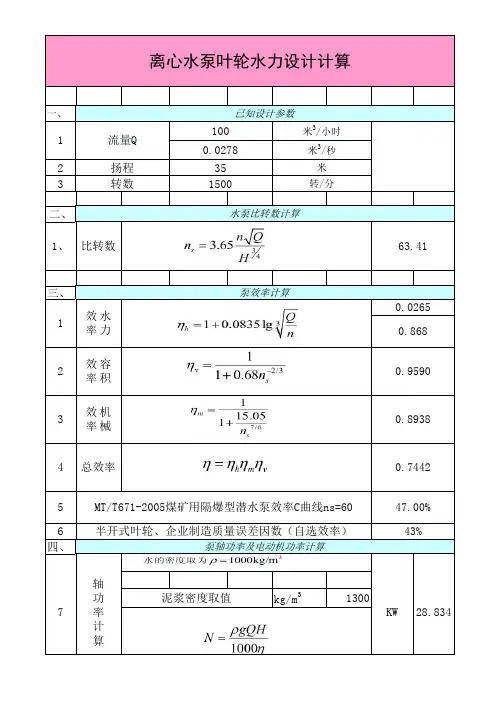

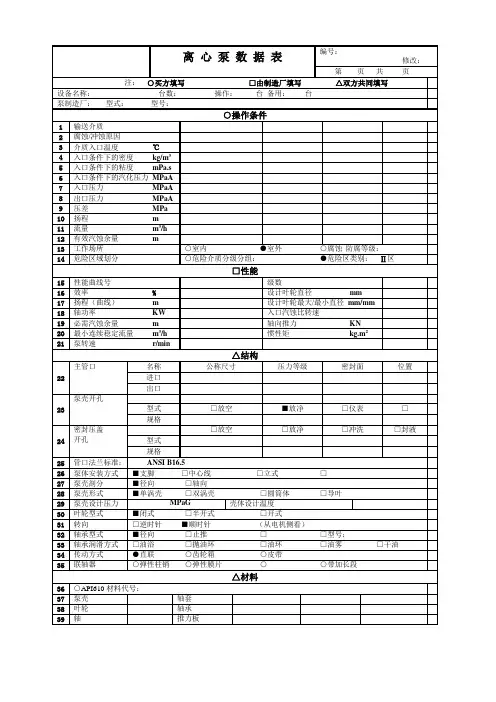

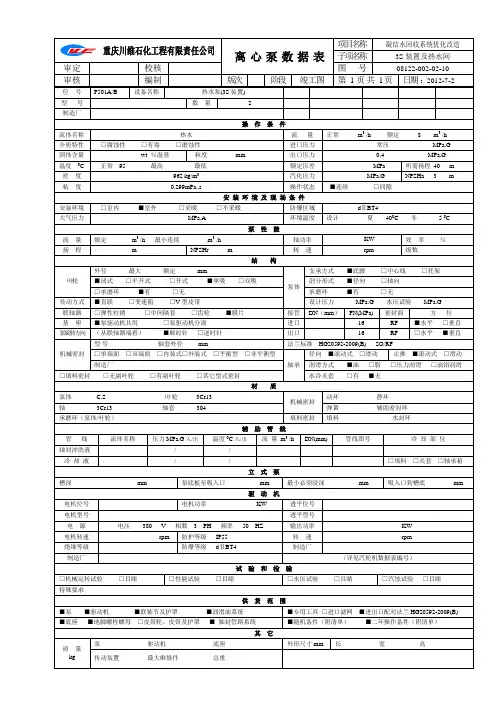

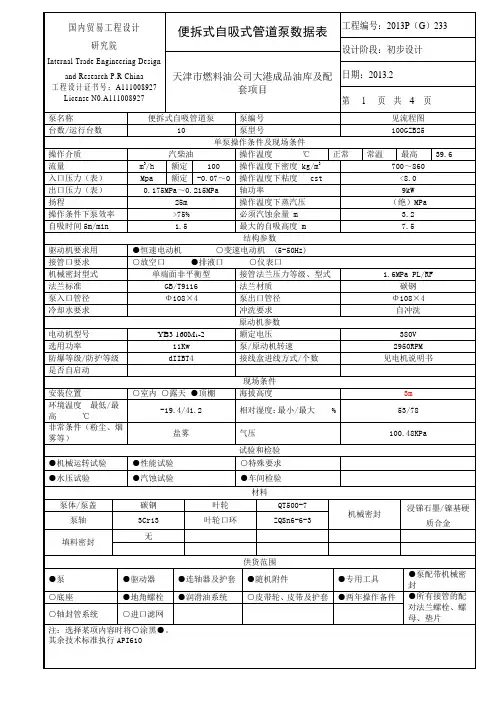

泵名称便拆式自吸管道泵泵编号见流程图
台数/运行台数10 泵型号100GZB25
单泵操作条件及现场条件
操作介质汽柴油操作温度℃正常常温最高39.6
流量m3/h 额定100 操作温度下密度 kg/m3700～860
入口压力（表）Mpa 额定-0.07～0 操作温度下粘度 cst <8.0
出口压力（表）0.175MPa～0.215MPa 轴功率9kW
扬程25m 操作温度下蒸汽压（绝）MPa
操作条件下泵效率>75% 必须汽蚀余量 m 3.2
自吸时间5m/min 1.5 最大的自吸高度 m 7.5
结构参数
驱动机要求用●恒速电动机○变速电动机 (5-50Hz)
接管口要求○放空口●排液口○仪表口
机械密封型式单端面非平衡型接管法兰压力等级、型式 1.6MPa PL/RF
法兰标准GB/T9116 法兰材质碳钢
泵入口管径Φ108×4 泵出口管径Φ108×4
冷却水要求冲洗要求自冲洗
原动机参数
电动机型号YB3 160M1-2 额定电压380V
选用功率11Kw 泵/原动机转速2950RPM
防爆等级/防护等级dIIBT4 接线盒进线方式/个数见电机说明书
是否自启动
现场条件
安装位置○室内○露天●顶棚海拔高度3m
环境温度最低/最
高℃
-19.4/41.2 相对湿度：最小/最大 % 53/78
非常条件（粉尘、烟
雾等）
盐雾气压100.48KPa
试验和检验
●机械运转试验●性能试验○特殊要求
●水压试验●汽蚀试验●车间检验
材料
泵体/泵盖碳钢叶轮QT500-7
机械密封
浸锑石墨/镍基硬
质合金泵轴3Cr13 叶轮口环ZQSn6-6-3
填料密封
无
供货范围
●泵●驱动器●连轴器及护套●随机附件●专用工具●泵配带机械密封
○底座●地角螺栓●润滑油系统○皮带轮、皮带及护套●两年操作备件●所有接管的配
对法兰螺栓、螺
母、垫片
○轴封管系统○进口滤网
注：选择某项内容时将○涂黑●。
and Research P.R China
工程设计证书号：A111008927 License N0.A111008927 天津市燃料油公司大港成品油库及配
套项目
日期：2013.2
第 2 页共 4 页
泵名称卧式自吸离心泵泵编号见流程图
台数/运行台数10 泵型号100WZY40
单泵操作条件及现场条件
操作介质汽柴油操作温度℃正常常温最高39.6
流量m3/h 额定100 操作温度下密度 kg/m3700～860
入口压力（表）Mpa 额定-0.07～0 操作温度下粘度 cst <8.0
出口压力（表）0.28MPa～0.344MPa 轴功率12.5kW
扬程40m 操作温度下蒸汽压（绝）MPa
操作条件下泵效率>75% 必需汽蚀余量 m 3.2
自吸时间5m/min 1.5 最大的自吸高度 m 7.5
结构参数
驱动机要求用●恒速电动机○变速电动机 (5-50Hz)
接管口要求○放空口●排液口○仪表口
机械密封型式单端面非平衡型接管法兰压力等级、型式 1.6MPa PL/RF
法兰标准GB/T9116 法兰材质碳钢
泵入口管径Φ108×4 泵出口管径Φ108×4
冷却水要求冲洗要求自冲洗
原动机参数
电动机型号YB3 160M2-2 额定电压380V
选用功率15Kw 泵/原动机转速2950RPM
防爆等级/防护等级dIIBT4 接线盒进线方式/个数见电机说明书
是否自启动
现场条件
安装位置○室内○露天●顶棚海拔高度3m
环境温度最低/最
高℃
-19.4/41.2 相对湿度：最小/最大 % 53/78
非常条件（粉尘、烟
雾等）
盐雾气压100.48KPa
试验和检验
●机械运转试验●性能试验○特殊要求
●水压试验●汽蚀试验●车间检验
材料
泵体/泵盖碳钢叶轮QT500-7
机械密封
浸锑石墨/镍基硬
质合金泵轴3Cr13 叶轮口环ZQSn6-6-3
填料密封
无
供货范围
●泵●驱动器●连轴器及护套●随机附件●专用工具●泵配带机械密封
○底座●地角螺栓●润滑油系统○皮带轮、皮带及护套●两年操作备件●所有接管的配
对法兰螺栓、螺
母、垫片
○轴封管系统○进口滤网
注：选择某项内容时将○涂黑●。
and Research P.R China
工程设计证书号：A111008927 License N0.A111008927 天津市燃料油公司大港成品油库及配
套项目
日期：2013.2
第 3 页共 4 页
泵名称便拆式自吸管道泵泵编号见流程图
台数/运行台数 6 泵型号150GZB60
单泵操作条件及现场条件
操作介质汽柴油操作温度℃正常常温最高39.6
流量m3/h 额定200 操作温度下密度 kg/m3700～860
入口压力（表）Mpa 额定-0.07～0 操作温度下粘度 cst <8.0
出口压力（表）0.42MPa～0.516MPa 轴功率37.3kW
扬程60m 操作温度下蒸汽压（绝）MPa
操作条件下泵效率>75% 必须汽蚀余量 m 3.7
自吸时间5m/min 1.5 最大的自吸高度 m 7
结构参数
驱动机要求用○恒速电动机●变速电动机 (5-50Hz)
接管口要求○放空口●排液口○仪表口
机械密封型式单端面非平衡型接管法兰压力等级、型式 1.6MPa PL/RF
法兰标准GB/T9116 法兰材质碳钢
泵入口管径Φ159×5 泵出口管径Φ159×5
冷却水要求冲洗要求自冲洗
原动机参数
电动机型号YB3 225M-2 额定电压380V
选用功率45Kw 泵/原动机转速2950RPM
防爆等级/防护等级dIIBT4 接线盒进线方式/个数见电机说明书
是否自启动
现场条件
安装位置○室内○露天●顶棚海拔高度3m
环境温度最低/最
高℃
-19.4/41.2 相对湿度：最小/最大 % 53/78
非常条件（粉尘、烟
雾等）
盐雾气压100.48KPa
试验和检验
●机械运转试验●性能试验○特殊要求
●水压试验●汽蚀试验●车间检验
材料
泵体/泵盖碳钢叶轮QT500-7
机械密封
浸锑石墨/镍基硬
质合金泵轴3Cr13 叶轮口环ZQSn6-6-3
填料密封
无
供货范围
●泵●驱动器●连轴器及护套●随机附件●专用工具●泵配带机械密封
○底座●地角螺栓●润滑油系统○皮带轮、皮带及护套●两年操作备件●所有接管的配
对法兰螺栓、螺
母、垫片
○轴封管系统○进口滤网
注：选择某项内容时将○涂黑●。
and Research P.R China
工程设计证书号：A111008927 License N0.A111008927 天津市燃料油公司大港成品油库及配
套项目
日期：2013.2
第 4 页共 4 页
泵名称便拆式自吸管道泵泵编号见流程图
台数/运行台数 4 泵型号200GZB40
单泵操作条件及现场条件
操作介质汽柴油操作温度℃正常常温最高39.6
流量m3/h 额定300 操作温度下密度 kg/m3700～860
入口压力（表）Mpa 额定-0.07～0 操作温度下粘度 cst <8.0
出口压力（表）0.175MPa～0.215MPa 轴功率37.8kW
扬程25m 操作温度下蒸汽压（绝）MPa
操作条件下泵效率>75% 必须汽蚀余量 m 3.3
自吸时间5m/min 1.5 最大的自吸高度 m 7
结构参数
驱动机要求用●恒速电动机○变速电动机 (5-50Hz)
接管口要求○放空口●排液口○仪表口
机械密封型式单端面非平衡型接管法兰压力等级、型式 1.6MPa PL/RF
法兰标准GB/T9116 法兰材质碳钢
泵入口管径Φ219×6 泵出口管径Φ219×6
冷却水要求冲洗要求自冲洗
原动机参数
电动机型号YB3 225M-4 额定电压380V
选用功率45Kw 泵/原动机转速1470RPM
防爆等级/防护等级dIIBT4 接线盒进线方式/个数见电机说明书
是否自启动
现场条件
安装位置○室内○露天●顶棚海拔高度3m
环境温度最低/最
高℃
-19.4/41.2 相对湿度：最小/最大 % 53/78
非常条件（粉尘、烟
雾等）
盐雾气压100.48KPa
试验和检验
●机械运转试验●性能试验○特殊要求
●水压试验●汽蚀试验●车间检验
材料
泵体/泵盖碳钢叶轮QT500-7
机械密封
浸锑石墨/镍基硬
质合金泵轴3Cr13 叶轮口环ZQSn6-6-3
填料密封
无
供货范围
●泵●驱动器●连轴器及护套●随机附件●专用工具●泵配带机械密封
○底座●地角螺栓●润滑油系统○皮带轮、皮带及护套●两年操作备件●所有接管的配
对法兰螺栓、螺
母、垫片
○轴封管系统○进口滤网
注：选择某项内容时将○涂黑●。
卧式离心泵施工及安装要点 离心泵引就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的目的。离心泵有好多种，从使用上可以分为民用与工业用泵；从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。 施工、安装要点 1）、泵就位前应作下列复查；基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。 2）、出厂时已装配、调试完善的部件不应随意拆卸。 3）、泵安装的找平找正。 水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。水泵运输到指定位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。 待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。 4）、管路安装应符合下列要求： （1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。管路重量不应加在水泵上，应有各自的支撑体。 （2）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。 安装完成后拨动泵轴、叶轮应无摩擦声或卡死现象，否则应将泵拆开检查原因。 （3）管路的配置宜按设备资料及设计图纸进行复检。 （4）每台水泵出水管上应装设阀门、止回阀和压力表；当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。 5）、水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础
多级离心泵价格及型号 一、多级离心泵产品概述： 多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。 轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93 《多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。 多级离心泵采用计算机设计和优化处理，拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而产品质量的稳定可靠。 二、多级离心泵适用范围： 广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。 三、多级离心泵产品特点： 1、水力模型先进：效率高，性能范围广。 2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。 3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。 4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。 5、结构，占地面积小。
四、多级离心泵技术参数： 流量：4.2-504m3/h； 扬程：24-240m； 功率：1.5-450kw； 转速：1480r/min； 口径：φ40-φ250； 温度范围：0-+90℃； 工作压力：≤2.4Mpa。 五、多级离心泵型号意义：
六、多级离心泵适用范围： 广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
自吸式离心泵操作规程 1、目的 规范自吸式离心泵的操作使用和维护保养，保证设备稳定可靠运行和操作人员的人身安全。 2、适用范围 适用自吸式离心泵的操作使用及维护过程。 3、职责 自吸式离心泵的操作使用人员要严格按照本规程操作设备，对设备进行日常维护。 4．引用标准 自吸式离心泵使用说明书。 5．使用操作 5.1 开车前准备 5.1.1 检查润滑油油位。如果油位不足，需加润滑油； 5.1.2 检查泵壳内储液是否高于叶轮上边缘，如果不足，可从泵壳加液口处加注储液。 5.1.3 检查泵的转动部件是否有卡磕碰现象； 5.1.4 检查泵轴与电动机主轴的同轴度和平行度； 5.1.5 检查进口管路是否漏气，如有漏气，必须设法排除。 5.2 起动 5.2.1 点动自吸泵，注意泵轴的转向是否正确。 5.2.2 按启动按钮启动泵，注意转动时有无不正常的声响和振动，待泵转速稳定，慢慢打开 出口阀，根据工艺要求调节出口流量。 5.2.3 正常运转后，定时检查泵的运转声音和电机温度。 5.3 停泵 5.3.1 将泵的出口阀门慢慢关闭。 5.3.2 按停止按钮停泵。
5.3.3 关闭泵进口阀门。 6.注意事项 6.1 不能用进料管上的阀门调节泵的流量，避免产生气蚀。 6.2 在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。 6.3在泵进入正常输液作业前即自吸过程中，应特别注意泵内水温升高情况，如果这个过程 过长，泵内水温过高，则停泵检查原因。 6.4 如果泵内液体温度过高而引起自吸困难，可以暂时停机，利用输出管路中的液体倒流回 泵内或向泵体上加储液口处直接向泵内补充液体，使泵内液体温度降低，然后起动即可。 6.5 泵在工作过程中如发生强烈振动和噪声，有可能时泵发生气蚀所致，气蚀产生的原因有 两种：进口管流速过大和吸程过高，流速过大时可调节出口控制阀，升高压力表读数，在进口管路有堵塞时则应及时排除；吸程太高的时可适当降低泵的安装高度。 6.6 自吸泵在工作过程中因故停泵，需再起动时，出口控制阀应稍开，不要全闭，这样既有 利于自吸过程中气体从吐出口排出，又能保证泵在较轻的负荷下起动。 6.7 严禁在储液不足的情况下起动运转，否则泵不能正常工作，且易损坏机械密封。 6.8 严禁在低扬程、大流量工况下电机长时间超负荷运行。 7.维修保养 7.1 检查泵和电机轴承，润滑油品质合格、油位达标。 7.2 检查和调整填料函，确保泄露量不超标。 7.3 检查各部螺丝，应无松动、缺失。 7.4 保持泵及附件清洁，运转时无异常响声。 7.5 压力表灵敏、准确，连接部位不脏、不松、不渗漏。 8.故障处理
立式单级单吸离心泵型号及价格 一、立式单级单吸离心泵产品概述： 立式单级单吸离心泵，是在ISG技术的基础上，自行研究开发的新一代节能、环保立式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观。 二、立式单级单吸离心泵产品特点： 1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。 2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。 3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。 4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。 5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。 6、可根据管路布置的要求采用泵的竖式和横式安装。 三、立式单级单吸离心泵工作条件： 1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。 2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。 注：如使用介质为带有细小颗粒，采用耐磨式机械密封。 四、立式单级单吸离心泵型号定义：
and Research P.R China 工程设计证书号：A111008927 License N0.A111008927 天津市燃料油公司大港成品油库及配 套项目 日期：2013.2 第 1 页共 4 页 泵名称便拆式自吸管道泵泵编号见流程图 台数/运行台数10 泵型号100GZB25 单泵操作条件及现场条件 操作介质汽柴油操作温度℃正常常温最高39.6 流量m3/h 额定100 操作温度下密度 kg/m3700～860 入口压力（表）Mpa 额定-0.07～0 操作温度下粘度 cst <8.0 出口压力（表）0.175MPa～0.215MPa 轴功率9kW 扬程25m 操作温度下蒸汽压（绝）MPa 操作条件下泵效率>75% 必须汽蚀余量 m 3.2 自吸时间5m/min 1.5 最大的自吸高度 m 7.5 结构参数 驱动机要求用●恒速电动机○变速电动机 (5-50Hz) 接管口要求○放空口●排液口○仪表口 机械密封型式单端面非平衡型接管法兰压力等级、型式 1.6MPa PL/RF 法兰标准GB/T9116 法兰材质碳钢 泵入口管径Φ108×4 泵出口管径Φ108×4 冷却水要求冲洗要求自冲洗 原动机参数 电动机型号YB3 160M1-2 额定电压380V 选用功率11Kw 泵/原动机转速2950RPM 防爆等级/防护等级dIIBT4 接线盒进线方式/个数见电机说明书 是否自启动 现场条件 安装位置○室内○露天●顶棚海拔高度3m 环境温度最低/最 高℃ -19.4/41.2 相对湿度：最小/最大 % 53/78 非常条件（粉尘、烟 雾等） 盐雾气压100.48KPa 试验和检验 ●机械运转试验●性能试验○特殊要求 ●水压试验●汽蚀试验●车间检验 材料 泵体/泵盖碳钢叶轮QT500-7 机械密封 浸锑石墨/镍基硬 质合金泵轴3Cr13 叶轮口环ZQSn6-6-3 填料密封 无 供货范围 ●泵●驱动器●连轴器及护套●随机附件●专用工具●泵配带机械密封 ○底座●地角螺栓●润滑油系统○皮带轮、皮带及护套●两年操作备件●所有接管的配 对法兰螺栓、螺 母、垫片 ○轴封管系统○进口滤网 注：选择某项内容时将○涂黑●。

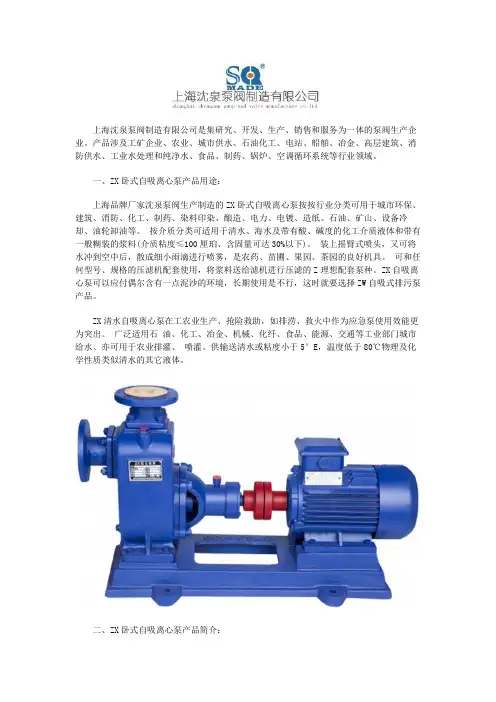

【ZX卧式自吸离心泵】产品： 【ZX卧式自吸离心泵】产品概述： ZX型自吸离心泵(自吸清水泵)，（简称自吸泵）是公司生产的是根据国内外有关技术资料经吸收，消化，改进后研制而成的节能泵类产品，该泵属自吸式离心泵，它具有结构紧凑，操作方便，运行方便，维护容易，效率高，寿命长，并有较强的自吸能力等优点。管路中不需要安装底阀，工作前只需保证泵体内储有定量引流液即可，因此简化了管路系统，又改善了劳动条件。 ZX型自吸离心泵(自吸清水泵)在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型自吸泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。 【ZX卧式自吸离心泵】型号意义：
