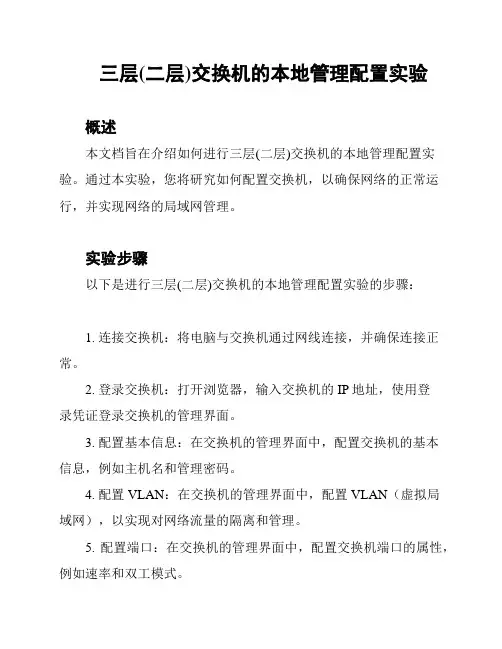

三层（二层）网管交换机的远程管理配置实验
1.网络拓扑如下（其中S30也可以直接三层上，不会有任何影响）
2.实现功能：可以在三个网段的任意计算机上对所有交换机进行网络管理。
3.交换机配置如下：
配置三层交换机
Switch>enable
Switch#configure t
Switch(config)#hostname SRout
Switch(config)#interface range f0/21-24
Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk
Switch#configure t
Switch(config)#vlan 10 ！创建相关vlan
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0 ！设置vlan10的网关
Switch(config-if)#int vlan 20
Switch(config-if)#ip address 192.168.20.254 255.255.255.0 ！设置vlan20的网关
Switch(config-if)#int vlan 30
Switch(config-if)#ip address 192.168.30.254 255.255.255.0 ！设置vlan30的网关
Switch(config-if)#vlan 99
Switch(config-vlan)#int vlan 99
Switch(config-if)#ip address 1.1.1.1 255.255.255.0 ！设置vlan99的网关，三层的管理地址

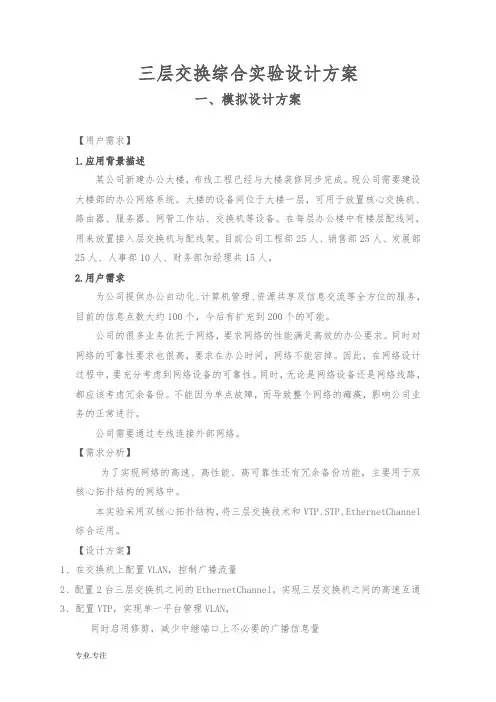

三层交换综合实验 一般来讲，设计方案中主要包括以下内容： ◆????? 用户需求 ◆????? 需求分析 ◆????? 使用什么技术来实现用户需求 ◆????? 设计原则 ◆????? 拓扑图 ◆????? 设备清单 一、模拟设计方案 【用户需求】 1.应用背景描述 某公司新建办公大楼，布线工程已经与大楼内装修同步完成。现公司需要建设大楼内部的办公网络系统。大楼的设备间位于大楼一层，可用于放置核心交换机、路由器、服务器、网管工作站、电话交换机等设备。在每层办公楼中有楼层配线间，用来放置接入层交换机与配线架。目前公司工程部25人、销售部25人、发展部25人、人事部10人、财务部加经理共15人。 2.用户需求 为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约100个，今后有扩充到200个的可能。 公司的很多业务依托于网络，要求网络的性能满足高效的办公要求。同时对网络的可靠性要求也很高，要求在办公时间内，网络不能宕掉。因此，在网络设计过程中，要充分考虑到网络设备的可靠性。同时，无论是网络设备还是网络线路，都应该考虑冗余备份。不能因为单点故障，而导致整个网络的瘫痪，影响公司业务的正常进行。 公司需要通过专线连接外部网络。 【需求分析】 为了实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。
本实验采用双核心拓扑结构，将三层交换技术和VTP、STP、EthernetChannel 综合运用。 【设计方案】 1、在交换机上配置VLAN，控制广播流量 2、配置2台三层交换机之间的EthernetChannel，实现三层交换机之间的高速互通 3、配置VTP，实现单一平台管理VLAN， 同时启用修剪，减少中继端口上不必要的广播信息量 4、配置STP，实现冗余备份、负载分担、避免环路 5、在三层交换机上配置VLAN间路由，实现不同VLAN之间互通 6、通过路由连入外网，可以通过静态路由或RIP路由协议 【网络拓扑】 根据用户对可靠性的要求，我们将网络设计为双核心结构，为了保证高性能，采用双核心进行负载分担。当其中的一台核心交换机出现故障的时候，数据能自动转换到另一台交换机上，起到冗余备份作用。 注意：本实验为了测试与外网的连通性，使用一个简单网络
H3C三层交换机配置实例 1 网络拓扑图 (1) 2 配置要求 (1) 3划分VLAN并描述 (2) 3.1进入系统视图 (2) 3.2 创建VLAN并描述 (2) 4 给VLAN设置网关 (3) 4.1 VLAN1的IP地址设置 (3) 4.2 VLAN100的网关设置 (3) 4.3 VLAN101的网关设置 (3) 4.4 VLAN102的网关设置 (3) 4.5 VLAN103的网关设置 (4) 5 给VLAN指定端口，设置端口类型 (4) 5.1 VLAN100指定端口 (4) 5.2 VLAN102指定端口 (4) 5.3 VLAN1/101/103指定端口 (5) 6 配置路由协议 (6) 6.1 默认路由 (6) 6.2配置流分类 (6) 6.3 定义行为 (6) 6.4 应用QOS策略 (6) 6.5 接口配置QOS策略 (7)
1 网络拓扑图 图1-1 网络拓扑图 2 配置要求 用户1网络：172.16.1.0/24 至出口1网络：172.16.100.0/24 用户2网络：192.168.1.0/24 至出口2网络：192.168.100.0/24实现功能：用户1通过互联网出口1，用户2通过互联网出口2。
3划分VLAN并描述 3.1进入系统视图
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 三层交换机配置实例 三层交换综合实验一般来讲，设计方案中主要包括以下内容： 用户需求需求分析使用什么技术来实现用户需求设计原则拓扑图设备清单一、模拟设计方案【用户需求】 1. 应用背景描述某公司新建办公大楼，布线工程已经与大楼内装修同步完成。 现公司需要建设大楼内部的办公网络系统。 大楼的设备间位于大楼一层，可用于放置核心交换机、路由器、服务器、网管工作站、电话交换机等设备。 在每层办公楼中有楼层配线间，用来放置接入层交换机与配线架。 目前公司工程部 25 人、销售部 25人、发展部 25 人、人事部 10 人、财务部加经理共 15 人。 2. 用户需求为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约 100 个，今后有扩充到 200 个的可能。 公司的很多业务依托于网络，要求网络的性能满足高效的办公要求。 同时对网络的可靠性要求也很高，要求在办公时间内，网络不能宕掉。 1 / 14
因此，在网络设计过程中，要充分考虑到网络设备的可靠性。 同时，无论是网络设备还是网络线路，都应该考虑冗余备份。 不能因为单点故障，而导致整个网络的瘫痪，影响公司业务的正常进行。 公司需要通过专线连接外部网络。 【需求分析】为了实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。 本实验采用双核心拓扑结构，将三层交换技术和 VTP、 STP、EthernetChannel综合运用。 【设计方案】 1、在交换机上配置 VLAN，控制广播流量 2、配置 2 台三层交换机之间的 EthernetChannel，实现三层交换机之间的高速互通 3、配置 VTP，实现单一平台管理 VLAN，同时启用修剪，减少中继端口上不必要的广播信息量 4、配置 STP，实现冗余备份、负载分担、避免环路 5、在三层交换机上配置 VLAN 间路由，实现不同 VLAN 之间互通 6、通过路由连入外网，可以通过静态路由或 RIP 路由协议【网络拓扑】根据用户对可靠性的要求，我们将网络设计为双核心结构，为了保证高性能，采用双核心进行负载分担。 当其中的一台核心交换机出现故障的时候，数据能自动转换到另一台交换机上，起到冗余备份作用。 注意： 本实验为了测试与外网的连通性，使用一个简单网络【设备
实验四 三层交换机基本配置及利用三层交换机实现不同VLAN 间通信 一、实验名称 三层交换机基本配置及VLAN/802.1Q －VLAN 间通信实验。 二、实验目的 理解和掌握通过三层交换机的基本配置及实现VLAN 间相互通信的配置方法。 三、实验内容 若企业中有2个部门：销售部和技术部（2个部门PC 机IP 地址在不同网段），其中销售部的PC 机分散连接在2台交换机上，配置交换机使得销售部PC 能够实现相互通信，而且销售部和技术部之间也能相互通信。 在本实验中，我们将PC1和PC3分别连接到SwitchA （三层交换机）的F0/5端口和SwitchB 的F0/5端口并划入VLAN 10，将PC2连接到SwitchA （三层交换机）的F0/15端口并划入VLAN 20，SwitchA 和SwitchB 之间通过各自的F0/24端口连接。配置三层交换机使在不同VLAN 组中的PC1、PC2、PC3能相互通信。 三、实验拓扑 四、实验设备 S3550-24（三层交换机）1台、S2126交换机1台、PC 机3台。 五、实验步骤 VLAN/802.1Q －VLAN 间通信: 1．按实验拓扑连接设备，并按图中所示配置PC 机的IP 地址，PC1、PC3网段相同可以通信，但是PC1、PC3和PC2是不同网段的，所以PC2（技术部）不能和另外2台PC 机（销售部）通信。 2．在交换机SwitchA 上创建VLAN 10，并将0/5端口划入VLAN 10中。 SwitchA(config)#vlan 10 ！创建VLAN 10 SwitchA (config-vlan)#name sales ! 将VLAN 10 命名为sales SwitchA (config)#interface f0/5 ！进入F0/5接口配置模式 SwitchA (config-if)#switchport access vlan10 ！将F0/5端口划入VLAN 10 SwitchA #show vlan id 10 ！验证已创建了VLAN 10并已将F0/5端口划入VLAN 10中 PC2
【关键字】报告 双绞线的制作实验报告 专业：信息与计算科学 班级：0901班 学号： 姓名： 2011-10-30 一.实验名称：交换机的配置 二.实验目的： （1）交换机的工作原理 （2）掌握二层交换机的启动和基本的只设置（3）掌握交换机的常用命令。
三.实验原理： 交换机（switch）,它是集线器的升级换代产品，从外观上看，它与集线器没有多大区别么都是带有多个端口的长方形盒状体，但是却有着本质的区别。如图是为常见的24端口交换机。 交换机的工作原理： 交换机内存中保存着一个MAC地址表，当工作站发出一个帧时，减缓及读出帧的源地址和目标地址，根据地址记下接受该帧的端口，然后根据帧的目标地址和交换机表中的地址进行核对，在地址表中寻找通向目的地址的端口，接着从选定的端口输出该帧。登陆交换机进行配置的三种方式有consol端口、telnet和web等。 四.实验内容和步骤： 1.实验环境： 通过console电缆把pc机的com端口交换机的console端口连接起来。 Console端口链接示意图 2.硬件系统： （1）cpu：交换机的中央处理器 （2）ＲＡＭ＼ＤＲＡＭ：交换机的工作保存器 （3）ＮＡＲＡＭ:保存配置等信息 （4）闪存：保存系统软件映像，启动配置文件等信息 （5）ROM：存储开机诊断程序，引导程序和操作系统软件 （6）接口：用于网络连接。 3.试验步骤： （1）串口管理： 通过console电缆把pc机的com端口和交换机的console端口连接起来。给交换机加电。 开始—程序—附件—通讯—超级终端。 进入终端建立新的链接。（波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，终端仿真为VT100） （2）启动交换机： 交换机上电后首先运行BootRoom程序，若在出现press ctrl-b enter boot menu 等待5秒，否则进入boot菜单。 （3）对交换机进行基本的配置： 命令试图有：系统视图，以太网端口视图，vlan视图，vlan接口视图，本地用户视图，用户界面视图，FTPClient视图，MST视图等。 五．实验作业： 1，主机和交换机之间通过telnet连接时，采用交换机的什么端口？此时使用的是直连线还是交叉线？ 答：采用交换机的Console端口。此时使用的双绞线是直连线。 2.观察你所配置的交换进型号,它是基层交换机？

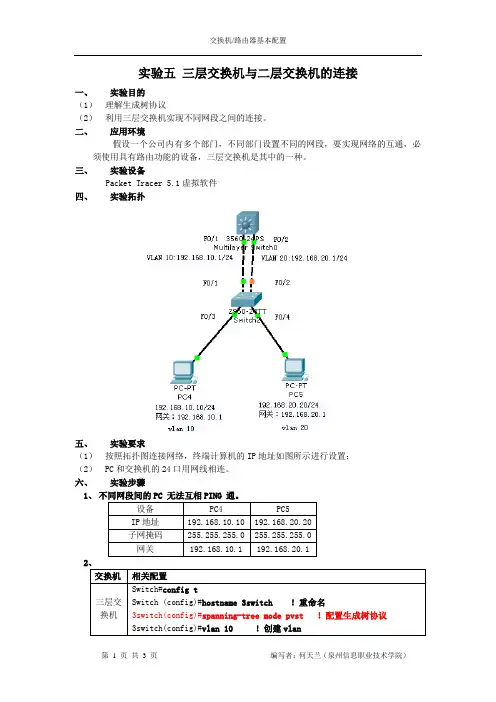

三层交换机的图，如图所示： 一．交换机的配置： S2的配置命令： Enable Conf terminal Hostname S2 Switch(config)#vlan 10 Switch(config-vlan)#name stu10 Switch(config-vlan)#vlan 20 Switch(config-vlan)#name stu20 Switch(config)#interface f0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config)#interface f0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config)#inte f0/24 Switch(config-if)#switchport mode trunk
S3的配置命令： Enable Conf terminal Hostname S3 Switch(config)#vlan 10 Switch(config-vlan)#name stu10 Switch(config-vlan)#vlan 20 Switch(config-vlan)#name stu20 Switch(config)#interface f0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config)#interface f0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config)#inte f0/24 Switch(config-if)#switchport mode trunk 二．三层交换机的配置命令 Enable Conf terminal Switch(config)#vlan 10 Switch(config-vlan)#vlan 20 Switch(config)#interface f0/1 Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#switchport mode trunk Switch(config)#interface f0/2 Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#switchport mode trunk Switch(config)#interface vlan 10 Switch(config-if)#ip address 192.168.10.254 255.255.255.0 Switch(config-if)#no shutdown
三层（二层）网管交换机的远程管理配置实验 1.网络拓扑如下（其中S30也可以直接三层上，不会有任何影响） 2.实现功能：可以在三个网段的任意计算机上对所有交换机进行网络管理。 3.交换机配置如下： 配置三层交换机 Switch>enable Switch#configure t Switch(config)#hostname SRout Switch(config)#interface range f0/21-24 Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunk Switch#configure t Switch(config)#vlan 10 ！创建相关vlan Switch(config-vlan)#vlan 20 Switch(config-vlan)#vlan 30 Switch(config-vlan)#exit Switch(config)#int vlan 10 Switch(config-if)#ip address 192.168.10.254 255.255.255.0 ！设置vlan10的网关 Switch(config-if)#int vlan 20 Switch(config-if)#ip address 192.168.20.254 255.255.255.0 ！设置vlan20的网关 Switch(config-if)#int vlan 30 Switch(config-if)#ip address 192.168.30.254 255.255.255.0 ！设置vlan30的网关 Switch(config-if)#vlan 99 Switch(config-vlan)#int vlan 99 Switch(config-if)#ip address 1.1.1.1 255.255.255.0 ！设置vlan99的网关，三层的管理地址
实验三实现VLAN间的通信 一、通过路由器实现vlan间通信(单臂路由) 实验拓扑图 【准备知识】 在路由器与交换机的端口上配置子接口，每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装802.1Q协议。也可以封装ISL协议（cisco专用协议，不兼容802.1Q）。 【实验步骤】 1、交换机配置如下： Switch>en Switch#conf t Switch(config)#vlan 2 Switch(config-vlan)#vlan 3 Switch(config-vlan)#exit Switch(config)#int fa0/2 Switch(config-if)#sw ac vlan 2 //switchport access vlan 2的简写，端口fa0/2划到vlan 2中Switch(config-if)#int fa0/3 Switch(config-if)#sw ac vlan 3 Switch(config-if)#exit Switch(config)#int fa0/1 Switch(config-if)#switchport mode trunk //设置f0/1端口为trunk模式 2、路由器配置如下：
Router>en Router#conf t Router(config)#int fa0/0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#int f0/0.1 Router(config-subif)#encapsulation dot1q 2 //封装协议802.1Q,2为vlan 2 Router(config-subif)#ip address 192.168.1.1 255.255.255.0 Router(config-subif)#exit Router(config)#int f0/0.2 Router(config-subif)#encapsulation dot1q 3 //封装协议802.1Q,3为vlan 3 Router(config-subif)#ip address 192.168.2.1 255.255.255.0 Router(config-subif)#exit Router(config)# 【检测实验结果】 VLAN 2中的pc1能ping 通VLAN 3中的pc2。 二、通过路由器实现跨交换机vlan间通信 实验拓扑图 【实验步骤】 1、交换机BJ上的配置如下： BJ>en BJ#conf t
三层交换机与路由器的配置实例（图解） 目的：学会使用三层交换与路由器让处于不同网段的网络相互通信 实验步骤：一：二层交换机的配置： 在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口 二：三层交换机的配置： 1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC的网关。 2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport） 3：将路由器和下面的交换机进行单臂路由的配置 实验最终结果：拓扑图下各个PC均能相互通信
交换机的配置命令： SW 0: Switch> Switch>en Switch#conf Configuring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 2 Switch(config-vlan)#exit Switch(config)#int f0/2 Switch(config-if)#switchport access vlan 2 Switch(config-if)#no shut Switch(config-if)#int f0/3 Switch(config-if)#switchport mode trunk %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)#exit Switch(config)# SW 1: Switch>en Switch#conf Configuring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#int f0/2 Switch(config-if)#switchport access vlan 2 % Access VLAN does not exist. Creating vlan 2 Switch(config-if)#no shut Switch(config-if)#exit Switch(config)#int f0/3 Switch(config-if)#switchport mode trunk %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)# SW 2: Switch>en Switch#conf Configuring from terminal, memory, or network [terminal]?
三层交换机配置ACL（访问控制列表） 说明：书本上讲述的ACL主要是应用在路由器上，但现在三层交换机在大中型企业中的应用越来越广泛，三层交换机因拥有路由器的功能而逐渐代替路由器。ACL访问控制列表是构建安全规范的网络不可缺少的，但在三层交换机上配置ACL却不为一些刚进企业的初级网络管理维护人员所知。在这里我介绍一下在三层交换机上配置ACL的试验过程。 试验拓扑介绍： 三层交换机上配置本地Vlan 实现下层接入层交换机不同Vlan互通。 PC1 192.168.20.10 VLAN 192.168.20.1 PC2 192.168.30.20 VLAN 192.168.30.1 PC3 192.168.40.30 VLAN 192.168.40.1 PC4 192.168.50.40 VLAN 192.168.50.1 F0/1 192.168.70.2 （开启路由功能） 路由器上配置 F0/0 192.168.60.1 PC5 192.168.60.50 F0/1 192.168.70.1 试验步骤： 1、在二层交换机上把相应的PC加入VLAN 查看交换机Switch0 Switch0(config)#show run ！ interface FastEthernet0/1
switchport access vlan 2 ! interface FastEthernet0/2 switchport access vlan 3 ! 查看交换机Switch1 Switch1#show run ! interface FastEthernet0/3 switchport access vlan 4 ! interface FastEthernet0/4 switchport access vlan 5 ! 2、在三层交换机上配置相应的本地VALN Switch(config)#inter vl 2 Switch(config-if)#ip add 192.168.20.1 255.255.255.0 Switch(config-if)#no shut Switch(config)#inter vl 3 Switch(config-if)#ip add 192.168.30.1 255.255.255.0 Switch(config-if)#no shut Switch(config)#inter vl 4 Switch(config-if)#ip add 192.168.40.1 255.255.255.0 Switch(config-if)#no shut Switch(config)#inter vl 5 Switch(config-if)#ip add 192.168.50.1 255.255.255.0 Switch(config-if)#no shut Switch(config-if)#exi 在接口itnerface f0/1上开启路由接口 Switch(config)#inter f0/1 Switch(config-if)#no switchport 3、在二层交换机和三层交换机之间开启中继链路 4、在路由器和三层交换机上配置动态路由协议RIP Router（config）#router rip Router（config）#network 192.168.60.0 Router（config）# network 192.168.70.0 三层交换机上配置 Switch(config)#router rip Switch(config-router)#ne Switch(config-router)#network 192.168.70.0 Switch(config-router)#network 192.168.20.0 Switch(config-router)#network 192.168.30.0 Switch(config-router)#network 192.168.40.0 Switch(config-router)#network 192.168.50.0 Switch(config-router)# 5、验证各PC互通 PC>ping 192.168.30.20 Pinging 192.168.30.20 with 32 bytes of data: Request timed out.
华为三层交换机配置实例一例 服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网 PORT1属于VLAN1 PORT2属于VLAN2 PORT3属于VLAN3 VLAN1的机器可以正常上网 配置VLAN2的计算机的网关为：192.168.1.254 配置VLAN3的计算机的网关为：192.168.2.254 即可实现VLAN间互联 如果VLAN2和VLAN3的计算机要通过服务器1上网 则需在三层交换机上配置默认路由 系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 然后再在服务器1上配置回程路由 进入命令提示符 route add 192.168.1.0 255.255.255.0 192.168.0.254 route add 192.168.2.0 255.255.255.0 192.168.0.254 这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~ 华为路由器与CISCO路由器在配置上的差别＂ 华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。 在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。 一、VRP软件升级操作 升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。 1.路由器配置电缆一端与PC机的串口一端与路由器的console口连接 2.在win95/98下建立使用直连线的超级终端，参数如下： 波特率9600，数据位8，停止位1，无效验，无流控，VT100终端类型 3.超级终端连机后打开路由器电源，屏幕上会出现引导信息，在出现： Press Ctrl－B to enter Boot Menu. 时三秒内按下Ctrl＋b,会提示输入密码 Please input Bootrom password: 默认密码为空，直接回车进入引导菜单Boot Menu,在该菜单下选1，即Download application program升级VRP软件，之后屏幕提示选择下载波特率，我们一般选择38400 bps，随即出现提示信息： Download speed is 38400 bps.Please change the terminal's speed to 38400 bps,and select XMODEM protocol.Press ENTER key when ready. 此时进入超级终端“属性”，修改波特率为38400，修改后应断开超级终端的连接，再进入连接状态，以使新属性起效，之后屏幕提示： Downloading…CCC 这表示路由器已进入等待接收文件的状态，我们可以选择超级终端的文件“发送”功能，选定相应的VRP软件文件名，通讯协议选Xmodem，之后超级终端自动发送文件到路由器中，整个传送过程大约耗时8分半钟。完成后有提示信息出现，系统会将收到的VRP软件写入Flash Memory覆盖原来的系统，此时整个升级过程完成，系统提示改回超级终端的波特率： Restore the terminal's speed to 9600 bps. Press ENTER key when ready. 修改完后记住进行超级终端的断开和连接操作使新属性起效，之后路由器软件开始启动，用show ver命令将看见
三层交换机基本配置 【实验名称】 三层交换机端口配置 【实验目的】 配置开启三层交换机的三层功能，实现路由作用。 【背景描述】 为了隔离广播域而划分了VLAN，但不同的VLAN之间需要通信，本实验将实现这一功能。即同一VLAN里的计算机能跨交换机通信，不同VLAN里的计算机系统也能互相通信。 【技术原理】 三层交换机是在二层交换的基础上实现了三层的路由功能。三层交换机基于“一次路由，多次交换”的特性，在局域网环境中转发性能远远高于路由器。而且三层交换机同时具备二层的功能，能和二层交换机进行很好的数据转发。三层交换机的以太网接口要比一般的路由器多很多，更加适合多个局域网段之间的互联。 三层交换机本身默认开启了路由功能，可利用IP Routing命令进行控制。 【实验设备】 S3350（一台），PC机（两台）。 【实验拓扑】
注意：先连线，在进行配置，注意连接线缆的接口编号。S3350为三层交换机。 【实验步骤】 步骤一 开启三层交换机的路由功能： Switch>enable //进程特权模式 Switch #configure terminal //进入全局模式 Switch (config)#hostname s3350-24 S3350-24 (config)#ip routing //开启三层交换机的路由功能 步骤二 配置三层交换机端口的路由功能： S3350-24>enable //进入特权模式 S3350-24#configure terminal //进入全局模式 S3350-241 (config)#interface fastethernet 0/2 //进入fa0/2端口 S3350-24 (config-if)#no switchport //开启端口的三层路由功能 S3350-24 (config-if)#ip address 192.168.5.254 255.255.255.0 //配置ip地址S3350-24 (config-if)#no shutdown //启用端口，使其转发数据
实验三交换机的VLAN配置 一、实验目的 1. 理解理解Trunk链路的作用和VLAN的工作原理 2. 掌握交换机上创建VLAN、接口分配 3．掌握利用三层交换机实现VLAN间的路由的方法。 二、实验环境 本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco 2960两台。 三、实验内容 1. 单一交换机的VLAN配置； 2. 跨交换机VLAN配置，设置Trunk端口； 3. 测试VLAN分配结果； 4．在三层交换机上实现VLAN的路由； 5．测试VLAN间的连通性 四、实验原理 1．什么是VLAN VLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。 相同VLAN内的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。 2．交换机的端口 以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。 交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。 ?CONSOLE端口：它是专门用于对交换机进行配置和管理的。通过Console 端口连接并配置交换机，是配置和管理交换机必须经过的步骤。 ?ACCESS口（默认）：ACCESS端口只能通过缺省VLAN ID的报文。
三层交换机vlan配置 实验目的： 1.会使用三层交换机的路由功能。 2.会进行三层交换机与二层交换机之间的vlan配置。 实验步骤： 一、绘制实验拓扑如下： 二、配置S1、S2、S3间的Trunk（中继链路） S1(config)#int range f0/1 -2 S1(config-if-range)#sw mo trunk S2(config)#int f0/1 S2(config-if)#sw mo trunk S3(config)#int f0/1 S3(config-if)#sw mo trunk 三、配置VTP并创建vlan S1(config)#vtp mode server Device mode already VTP SERVER. S1(config)#vtp domain 123 S2(config)#vtp mode client Setting device to VTP CLIENT mode. S2(config)#vtp domain 123 S3(config)#vtp mode client Setting device to VTP CLIENT mode. S3(config)#vtp domain 123 //以上配置S1为VTP服务器模式，配置S2、S3为客户端模式S1(config)#vlan 2 S1(config)#vlan 3 //以上利用VTP在S1、S2、S3上创建vlan2、vlan3
四、配置三层交换机S1的路由功能下的vlan S1(config)#ip routing //打开三层交换机的路由功能 S1(config)#int vlan 2 S1(config-if)#ip add 192.168.2.1 255.255.255.0 S1(config-if)#no shut //启用vlan2 //以上为vlan2配置ip S1(config)#int vlan 3 S1(config-if)#ip add 192.168.3.1 255.255.255.0 S1(config-if)#no shut //启用vlan3 //以上为vlan3配置ip 五、配置S2、S3交换机的vlan接口 S2(config)#int f0/3 S2(config-if)#switchport access vlan 2 //端口f0/3划入vlan 2 S2(config)#int f0/4 S2(config-if)#switchport access vlan 3 //端口f0/4划入vlan 3 S3(config)#int f0/3 S3(config-if)#switchport access vlan 2 //端口f0/3划入vlan 2 S3(config)#int f0/4 S3(config-if)#switchport access vlan 3 //端口f0/4划入vlan3 六、主机配置 主机1、3分配192.168.2.0网段地址，网关为：192.168.2.1 主机2、4分配192.168.3.0网段地址，网关为：192.168.3.1 七、测试连通性 配置完成后，两个VLAN（VLAN2、VLAN3）就可以通过三层交换机进行通信了。 在分别属于不同VLAN的主机（1、2、3、4）之间使用ping命令测试VLAN间路由配置的正确性。能ping通即表示两个不同VLAN 之间实现通信。
三层交换机路由配置 一、三层交换机VLAN间路由建立 某公司有两个主要部门：技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN划分，技术部和销售部分处于不同VLAN。现由于业务需要销售部和技术部的主机能够相互访问，获得相应资源，两个部门的交换机通过一台三层交换机进行连接。 在交换机上建立2个Vlan：Vlan10分配给技术部及Vlan20分配给销售部。为了实现两部门的主机能够相互访问，在三层交换机上开启路由功能，并在Vlan10中设置IP地址为192.168.10.1；在Vlan20中设置IP地址为192.168.20.1，查看三层交换机路由表，会发现在三层交换机路由表内有2条直连路由信息，实现在不同网络之间路由数据包，从而达到2个部门的主机可以相互访问，拓朴图如图所示。 第1步：开启三层交换机路由功能 Switch#configure terminal Switch(config)#hostname s3550
S3550(conifg)#ip routing 第2步：建立Vlan，并分配端口 S3550(conifg)#vlan 10 S3550(config-vlan)#name sales S3550(config-vlan)#exit S3550(conifg)#vlan 20 S3550(config-vlan)#name technical S3550(config-vlan)#exit S3550(conifg)# S3550(conifg)#interface fastethernet 0/10 S3550(conifg-if)#switchport mode access S3550(conifg-if)#switchport access vlan 10 S3550(conifg-if)#exit S3550(conifg)# interface fastethernet 0/20 S3550(conifg-if)#switchport mode access S3550(conifg-if)#switchport access vlan 20 S3550(config-vlan)#exit S3550(config)# 第3步：配置三层交换机端口的路由功能 S3550(config)#interface vlan 10 S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0 S3550(conifg-if)#no shutdown
华为三层交换机配置步骤 1.给交换机划分VLAN Vlan是虚拟局域网的意思，它相当于一个局域网工作组。“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。 下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下： A.在交换机里添加VLAN 10 system-view （一般用缩写：sys） [Quidway] vlan10 （添加编号为10的vlan） [Quidway-vlan10] quit （一般缩写：q） B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0 [Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan） [Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add) [Quidway-vlanif10]quit C.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS） [Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口） [Quidway-GigabitEthernet0/0/20]port link-type access （port：端口） [Quidway-GigabitEthernet0/0/20]quit D.将第20个端口加入到vlan 10里 [Quidway] vlan 10 [Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX） [Quidway-Vlan10] quit 这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。现在可以用网线把交换机的第20个端口和电脑网卡连接起来，设置网卡地址为192.168.66.XX，网关为192.168.66.66，在CMD里ping192.168.66.66可以ping通。 2.删除vlan A.在系统视图下，用“undo int vlan 2”命令删除vlan 2的3层口，这样vlan 2就没有了，但是划分给vlan 2的那些端口依然还处于vlan 2里，这时可以将那些端口释放出来，让他们不再属于任何vlan B.在系统视图下，用“undo vlan 2”命令删除2层口，这个命令可以释放那些原先划分给了vlan 2的端口，现在它们不属于任何vlan了。 当然，将交换机上的某个端口更换到某个vlan里，是可以直接在vlan视图里添加端口的。 注意：交换机上的某个端口被设置成了access模式，且加入了一个vlan，要想将这个端口的模式更改为trunk，直接在端口视图里打上“port link-type trunk”是不行的，会出现Error: Please renew the default configurations.这时需要先从VLAN里删除这个端口，也就是前面说的让这个端口不属于任何vlan，才能将这个端口设置为trunk。 3.通过端口进行限速 现在要对交换机上的第2个端口进行限速操作，让通过这个端口的下载速度不超过128KB/S 配置命令说明： Inbound：对入端口报文进行限速 Outbound：对出端口报文进行限速 sys [Quidway]int gigabitethernet 0/0/2 [Quidway-GigabitEthernet0/0/2]qos lr outbound cir 1024 cbs 204800（1024代表1M的带宽，理论下载速度就是128KB/S,204800=1024*200，cbs代表突发信息速率cir代表承诺信息速率）
